| Producttype | Haakslipper pneumatisch |
| Merk | Bosch |
| Model | 0 607 352 112 |
| Voeding | Perslucht |
| Nominale druk | 6,3 bar (91 psi) |
| Luchtverbruik onder belasting | 14,0 l/s (29,7 cfm) |
| Onbelaste snelheid | 7000 min-1 |
| Afgegeven vermogen | 550 W (0,74 pk) |
| Max. buitendiameter slijpschijven | 125 mm (5 inch) |
| Opname / Spindel draad | M14 |
| Slangaansluiting | 1/4" NPT |
| Aanbevolen binnendiameter slang | 10 mm (3/8 inch) |
| Gewicht (volgens EPTA-Procedure 01/2003) | 1,6 kg (3,5 lb) |
| Hoofdfuncties | Schuren, doorslijpen, voorbewerken, schuren met schuurpapier |
| Schakelaartype | Vergrendelbare schakelaar (modellen 109/112/117/119) |
| Geluidsdrukniveau | 83 dB(A) |
| Geluidsvermogensniveau | 96 dB(A) |
| Trillingen (typische waarde) | 3,5 m/s² (onzekerheid K=1,4 m/s²) |
| Onderhoud | Regelmatig smeren, reinigen van het luchtinlaatfilter, controleren van de onbelaste snelheid |
| Veiligheid | Beschermkap, handbeschermer, noodstop, gebruik van handschoenen en veiligheidsbril |
Veelgestelde vragen - 0 607 352 112 BOSCH
Gebruikersvragen over 0 607 352 112 BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Koffiemolen in PDF-formaat gratis! Vind uw handleiding 0 607 352 112 - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 0 607 352 112 van het merk BOSCH.
GEBRUIKSAANWIJZING 0 607 352 112 BOSCH
Lees alle voorschriften en neem deze in acht. Wanner de volgende veriligheids
voorschriften nicht in acht worden genommen, kunnen een elektrische schok, brandgevaar of ernstige verwondingen het gevolg zich.
Bewaar de veiligheidsvoorschriften goed.
De hierna gebrukke begrippen „Persluchtgereedschap" en „Gereedschap" hebben betrekking op de indeze gebruiksaanwijzing genoemde persluchtgereedschappen.
Werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
Werk met het gereedschap Niet in een explosiegevaarlijke omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Bij het bewerken van het werkstuk konnen vonden ontstaan die stof of dampen ontsteken.
Houd toeschouwers, kinderen en bezoekers uit de werkomgeving wanner u het gereedschap gebruikt. Wanner u wordt afgeleid door andere personen, kunt u de controle over het gereedschap verliezen.
Veiligheid van persluchtgereedschappen
Gebruik perslucht van kwaliteitsklasse 5 volgens DIN ISO 8573-1 en eenAPEtvezorgingseenheid dichtbij het gereedschap.De toegevoerde perslucht moet vrij van voorwerpen en vocht zich om het gereedschap te beschemen gegen beschadiging, verruiling en roestvorming.
Controleer aansluitingen en toevoerleidingen. Alle verzorgingseenheden, koppelingen en slangen要去en ten aanzien van druk en luchthoeveelheid zich afgestemd op de technische gegevens van het gereedschap. Een te geringe druk hebent een nadelige invloed op de werkking van het gereedschap. Een te hoge druk kan tot materiele schade of persoonlijk letseIeiden.
Beschem de slangen gegen knikken, vernauningen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraaiende delen. Vervang een beschadigde slang onmiddelijk. Een beschadigde toevoerleiding kan tot een zwiepende persluchtslang leiden en kan verwondingen veroorzaken. Ogwewerveld stof of spanen kunnen tot ernstige oogverwondingen leiden.
Let erop dat slangklemmen algtd stevig vastgedraaid zich. Niet vastgedraide of beschadigde slangklemmen kuren de lucht ongecontroleerd lately ontwijken.
Veiligheid van Personen
Wees aandachtig, let op wat u doet en ga met verstand te werk bij het gebruik van het gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
Draag aktijd een veiligheidsbril en beschemende kleding. Het dragen van beschemende uitrusting als stofmasker, slipvaste werksochoenen, helm of gehoort bescherming, afhankelijk van de aard en het gebruik van het gereedschap, vermindert de kans op verwondingen.
Voorkom per ongeluk inschakelen van het gereedschap. ControllerDat de aan/uit-schakelaar in de stand "Uit" staat voordat u het gereedschap aansluit op de persluchtvoorziening. Wanneru bij het dragen van het gereedschap de vinger aan de aan/uit-schakelaar heeft of het gereedschap op de persluchtvoorziening aansluit verwij de aan/uitschakelaar in de stand Aan"staat, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen voordat u het gereedschap in gebruik neemt. Een instelgereed-schap in een draaiend gereedschapdeel kan tot verwondingen leiden.
Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Wanneru stevig staat en een goede lichaamshouding hebt, kurz u het gereedschap in onverwachtete situaties beter onder controle honden.
Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen van het gereedschap. Loshangende kleding, sieraden en lange haren hunnen door bewegende delen worden meegenomen.
Wanneer stofafzigings- of stofopvangvoorzie- ningen gemonteerd+kunnen worden,dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voor- zieningen beperkt het gevaar door stof.
Adem de afgevoerde lucht nicht rechtsstreeks in. Voorkom dat afgevoerde lucht in uw ogen te-rechtkommen. De afgevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes of verontreinigingen uit de compressor bevatten. Dit kan schade aan de gezondheid verooorzaken.
Zorgvuldige omgang met en gebruik van persluchtgereedschappen
Gebruik klemmen of een bankschroef om het werkstuk vast te zetten. Wanner u het werkstuk met de hand vasthoudt of gegen uw lichaam drukt, kurz u het gereedschap Niet veilig bedieren.
Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
Gebruik geen gereedschap waarvan de aan/uitschakelaar defect is. Gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld inschakenen van het gereedschap.
Bewaar Niet-gebruekte persluchtgereedschappen buiten het bereik van kinderen. Laat het persluchtgereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze gebruiksaanwijzing Niet gelezen hebben. Persluchtgereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
Verzorg het persluchtgereedschap zorgvuldig.
Controleer of bewegende delen van het gereed-schap correct functioneren en Niet vastklemmen en of onderdelen gebroken of beschadigd zijn
die de werkung van het persluchtgereedschap konnen beinvloeden. Laat beschadigde delen van het gereedschap repareren voordat u het persluchtgereedschap wee in gebruik neemt. Veel ongevallen hebben hunoorzaak in slecht onderhonden gereedschappen.
Houd de inzetgereedschappen schoon. Zorgvul dig onderhonden inzetgereedschappen konnen gemakkelijker worden gebruikt en zich beter onder controle te honden.
Gebruik persluchtgereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het persluchtgereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
Service
Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en al-leen met originele verrangingsonderdelen. Daar-mee worden gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.
2 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR HAAKSE PERSLUCHTSLIJPMACHINES
GEVAAR
Voorkom contact met een spanningvoerende leiding. Het gereed-schap is Niet geisoleerd. Contact met
een spanningvoerende leiding kan tot een elektrische schok leiden.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materielle schade en kan een elektrische schok veroorzaken.
WAARSCHUWING
Het bij het schuren, zagen, slijpen, boren en dergelijke werkzaamheden
vrijkomende stof kan kankerverwekkend zijn, ongeboren leven beschadigen of het erfolijk materiaal veranderen. Enkele van de in dit stof aanwezigebestanddelen zich:
- lood in loodhoudende verven en lakken;
- kristallijne kiezelaarde in bakstenen, cement en andere metselmaterialien;
- arseen en chromaat in chemisch behandeld hout.
Het risico van een aandoening is ervan afhankelijk, hoe vaak u aan deze stoffen bent blootgesteld. Ter beperking van het gevaar dient u alleen in goedGeVentileer de ruimten met de juiste beschermende uitrusting te werken (bijvoorbeeld met speciaal geconstrueerde adembeschemingsapparaten, die ook dekleinste stofdeeltjes uiftfilteren).

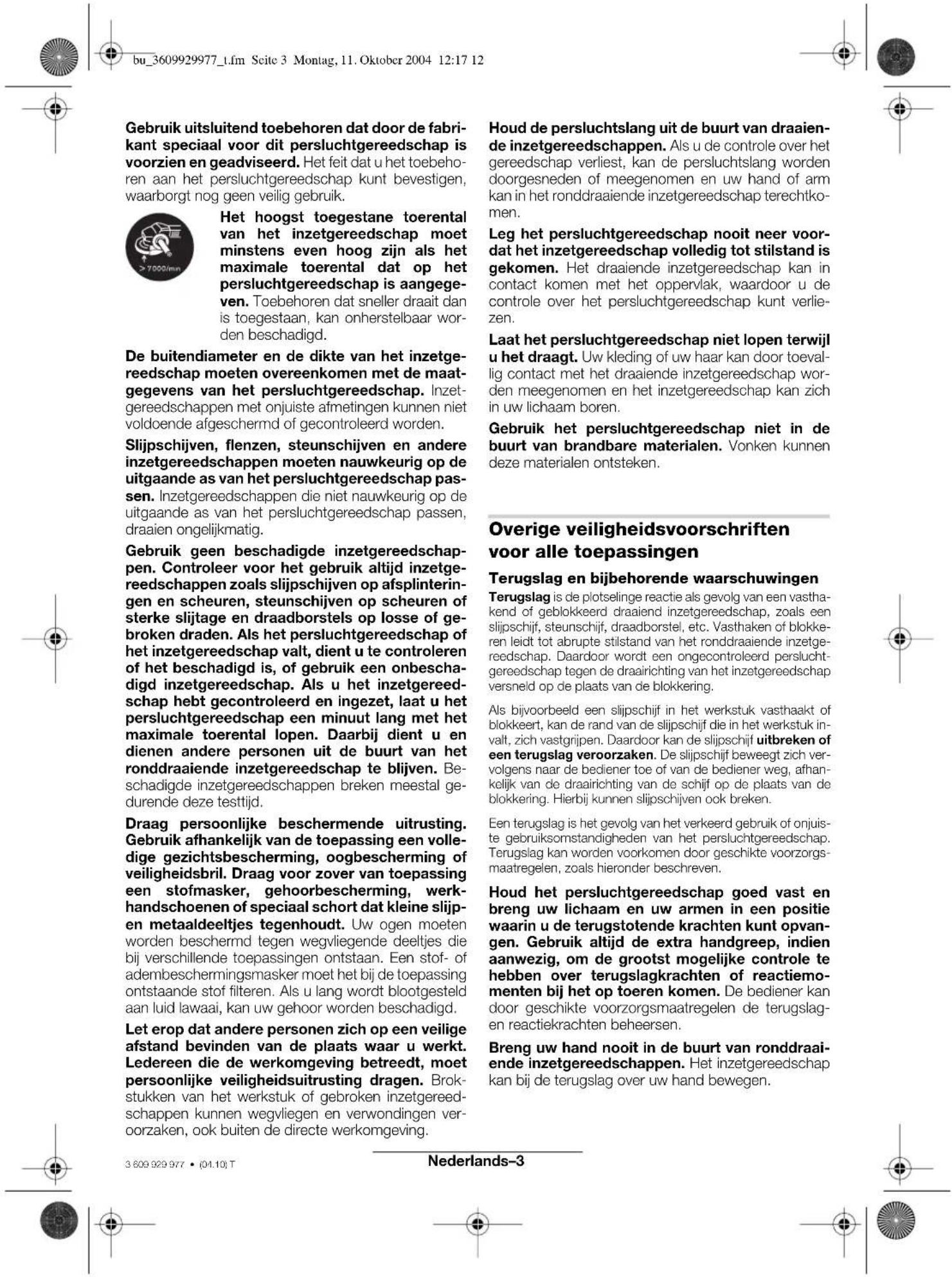

Veiligheidsvoorschriften voor alle toepasseningen
Veiligheidsvoorschriften voor slijpen, schuren met schuurpapier, werkzaamheden met draadborstels, polijsten en doorslijpen
Dit persluchtgereedschap is bestemd voor gebruik als slijpmachine, schuirmachine met schuurpapier en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het persluchtgereedschap ontvangt in acht. Als u de volgende aanwijzingen nicht in acht neemt, kan ernstig letsel het gevolg zich.
Dit persluchtgereedschap is nicht geschikt voor werkzaamheden met draadborstels en polijstwerkzaamheden. Toepassingen waaroor het persluchtgereedschap Niet is voorzien, hunnen gevaren en verwondingen verroorzaken.
Mijd met uw lichaam het gebied waarin het persluchtgereedschap bij een terugslag worden bewogen. De terugslag drijft het persluchtgereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, etc. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het rondraaiende inzetgereed-schap neigt er bij hoeken, scherpe randen of wanner het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controverlies of terugslag.
Gebruik geen houtzaagblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het persluchtgereedschap.
Bijzondere verilgheidsvoorschriften voor slijp- en doorslijpwerkzaamheden
Gebruik.altijd de beschemkap die voor het gebruekte soort slijptoebehoren is voorzien. De beschemkap moet stevig op het persluchtgereedschap+zijn aangebracht en zodanig zich ingesteld dat een maximum aan verilgheid worden bereikt. Dat wil zeggen dat het slijptoebehoren Niet openaar de bediener mag wijzen. Controller regelmatig dat de beschemkap onbeschadigd en stevig op het persluchtgereedschap bevestigd is.De beschemkap moet de bediener beschemen gegenbrokstkukken en toevallig contact met het slijptoebehoren.
Gebruik uitsluitend het voor het persluchtgereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschemkap. Slijptoebehoren dat Niet voor het persluchtgereedschap is voorzien, kan nicht voldoende worden afgeschermd en is Niet verilig.
Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met derand van de schijf. Een lijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken.
Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslipschijven konnen verschillen van de flenzen voor andere slijpschijven.
Gebruik geen versleten slijpschijven van grotere persluchtgereedschappen. Slijpschijven voor grotere persluchtgereedschappen zijn nicht geconstruerd voor de hogere toerentallen vankleinere persluchtgereedschappen en konnen breken.
Bijzondere veiligheidsvoorschriften voor doorslijpwerkzaamheden
Voorkom blokkeren van de doorslijpsijchij en te hoge aandrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpsijchij vergroot de slijtage en de gevoeligheid voor schuin draaien of blokkeren, en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
Mijd de omgeving voor en acheter de ronddraaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het persluchtgereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.
Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het persluchtgereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zich. Stel de orzaak van het vastklemmen vast en maak.Deze ongedaan. Controller voordat u verder werkt dat het slijptoebehoren onbeschadigd en correct bevestigd is.
Schakel het persluchtgereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag veroorzaken.
Ondersteun platen of groe werkstukken om het risico van een terugslag door een vastklemmende doorslijpschijf te verminderen. Grote werkstukken konnen onder hun eigengewicht doorbuigen. Het werkstuk moet aan beiden zijden worden ondersteund, vlakbij de slijpgroef en aan de rand.
Wees bijzonder voorzichtig bij invalidend „doorsijpen" in bestaande muren of andereplaatsen zonder voldoende zich. De invalidende doorslijpschijf kan bij hetdoorsijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Bijzondere veiligheidsvoorschriften voor schuurwerkzaamheden met schuurpapier
Gebruik geen schuurbladen met te große afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijt uitsteken,+kunnen verwondingen voroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.
Gebruik volgens bestemming
Het gereedschap is bestemd voor het slijpen, doorslijpen en afbramen van metaal en steen. Met toegestaan toebehoren kan het gereedschap ook worden gebruikt voor het schuren met schuurpapier.
Bouwkundige aspecten
Als u met het gereedschap doorslijpwerkzaamheden in muren wilt uitvoeren, moet u de in uw land geldende bouwkundige voorschriften in acht nemen om het draagvermogen van het bouwwerk Niet in gevaar te brengen. Raadpleeg waarom voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of met de leiding belaste bouwopzichter.
Conformiteitsverklaring
Wij verklaren op eigendverantwoording dat dit product voldoet aan de volgende normen en normatieve documents: EN 792, volgens de bepalingen van de richtlijn 98/37/EG.
Informatie over geluid en trillingen
| Meetwaarden voor geluid bepaald volgensEN ISO 15744.Meetwaarden voor trillingen bepaald volgensEN 28662 en EN ISO 8662. | 0.607 352 109 | 0.607 352 112 | 0.607 352 113 | 0.607 352 114 | 0.607 352 117 | 0.607 352 118 | 0.607 352 119 | |
| Het A-gewaardeerde geluidsniveau van het gereed-schap bedraagt kenmerkend: | ||||||||
| Geluidsdrukniveau | dB(A) | 81 83 | 81 83 | 81 81 | 81 83 | 83 | ||
| Geluidscapaciteitinveau dB(A) 94 96 94 96 94 94 96 96 | ||||||||
| Meetonzekerheid K = dB 3 3 3 3 3 3 3 | ||||||||
| Draag oorbeschemers. | ||||||||
| De gewaardeerde versnelling bedraagt kenmerkend m/s | 2 | 3,5 | 3,5 3 | 5 3,5 | 3,5 3 | 5 3,5 | 3,5 | |
| Meetonzekerheid K = m/s | 2 | 1,4 | 1,4 1 | 4 1,4 | 1,4 1 | 4 1,4 | 1,4 | |
Technische gegevens
Haakse persluchtslijpmachine
| Zaaknummer 0 607 352 ...... 109 ... 112 ... | 113 ... | 114 ... | 117 ... | 118 ... | 119 ... | 120 ... | |||
| Toerental onbelast min | -1 | 12000 | 7000 | 7000 | 7000 | 12000 | 7000 | 7000 | |
| Toerentalgeregold ●- ●- ●●- - | |||||||||
| Afgegeben vermogen | W | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 |
| Hp | 0,74 | 0,74 | 0,74 | 0,74 | 0,74 | 0,74 | 0,74 | 0,74 | |
| Max. buitendiameter van de slijpschijven | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| in | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Gereedschapopname/ Schroefdraad uitgaande as | M14 | ● | ● | ● | ● | ● | ● | ● | ● |
| 5/8"-11 UNC | - | - | - | - | ● | ● | ● | ● | |
| Blokkeerschakelaar | ● | ● | ● | - | - | ● | - | ● | - |
| Dodemanschakelaar | - | - | - | ● | ● | - | ● | - | ● |
| Nominate druk | bar/psi | 6,3/91 | 6,3/91 | 6,3/91 | 6,3/91 | 6,3/91 | 6,3/91 | 6,3/91 | 6,3/91 |
| Aansluitschroefdraad | 1/4" NPT | ● | ● | ● | ● | ● | ● | ● | ● |
| Inwendige slangdiameter | mm | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| in | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | |
| Luchtverbruik bij belasting | I/s | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 |
| cfm | 29,7 | 29,7 | 29,7 | 29,7 | 29,7 | 29,7 | 29,7 | 29,7 | |
| Gewicht volgens | kg | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| EPTA-Procedure 01/2003 | lbs | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |

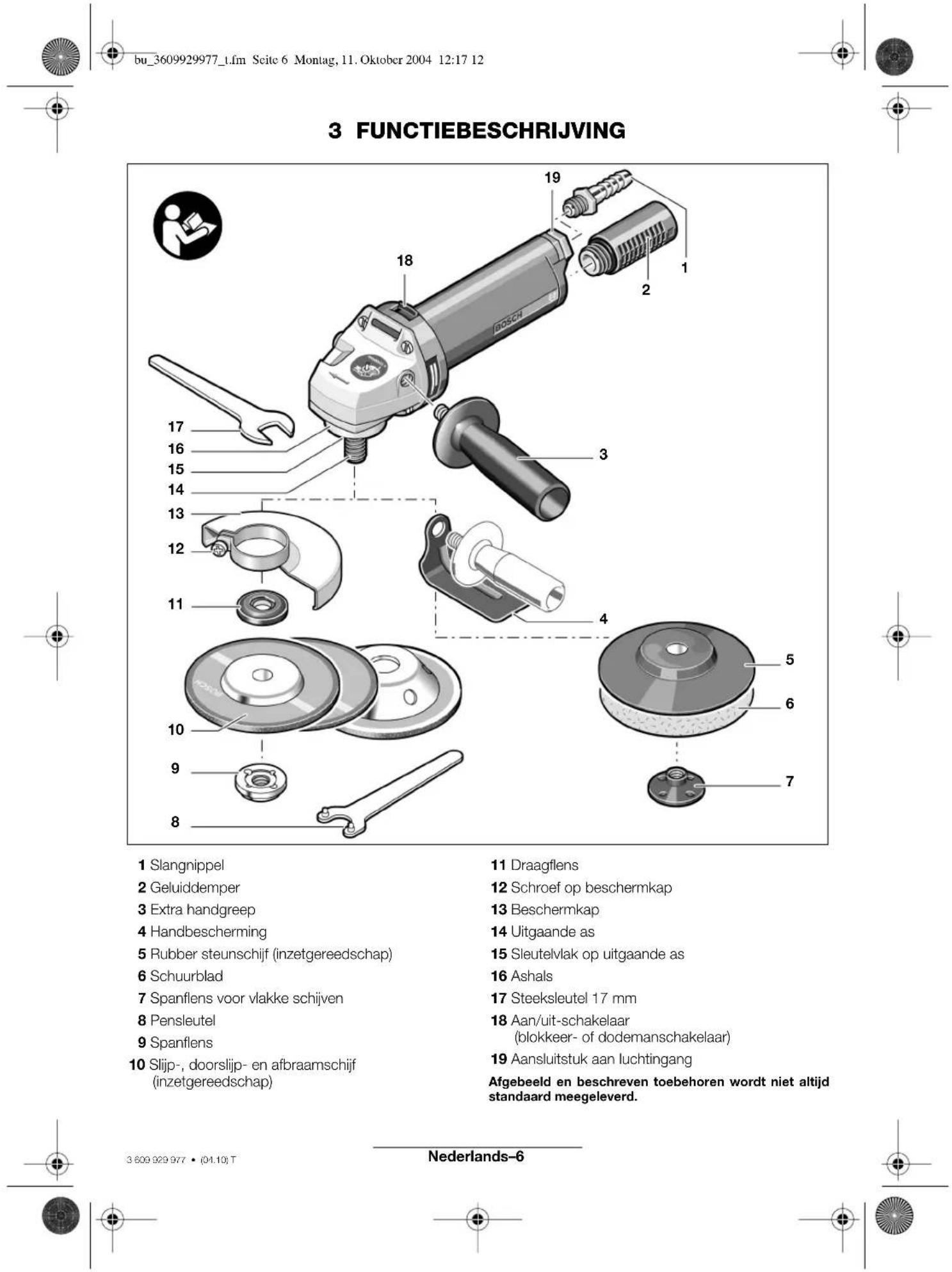

4 MONTAGE
Beschermingsvoorziening monteren
Controleer dat het persluchtgereedschap Niet op de persluchtvoorziening is aangesloten voordat u de veligheidsvoorzieningen monteert.
Gebruik bij het slijpen en doorslijpen altijd de beschemmkap 13. Breng bij het schuren met schuurpapier altijd de handbescheming 4 op de extra handgreep 3 aan. Deze beschemingsvoorzieningen moeten u beschemen gegen brokstukken en onbedoeld contact met het slijptoebehoren.
Draai de schroef 12 los en planta de beschemkap 13 op de ashals 16. Draai deze waar bij zo, dat het gesloten gedeelte van de beschemkapijdens de werkzaamhedenaar u toe wijst.Zet de beschemkap in de geschikte stand vast door de schroef 12 stevig vast te draaien.
Extra handgreep
Schroef de extra handgreep 3 afhankelijk van de werkwijze rechts of links op de voorkant van het gereedschap vast.
Handbescherming
Voor alle werkzaamheden met de rubber steunschijf 5 dient u de handbescherming 4 semen met de extra handgreep 3 te monteren.
Luchtafvoer
Met een luchtafvoer Aunt u de afvoerlucht via een afvoerluchtslang van uw werkplek wegvoeren en tegelijkerijd een optimale geluideddemping bereiken. Bovendien verbeteru uw werkomstandigheden, aangezien uw werkplek Nieteer kan worden verruild door oliehoudende lucht en geen stof of spanenmeer+kunnen worden opgewerveld.
Schroef de geluidemper bij de luchtafvoer 2 waar buiten en verrang deze door de slangnippel 22. Maak de slangklem 20 van de luchtafvoerslang 21 los en bevestig de luchtafvoerslang over de slangnippel 22 met de slang
klem door deze stevig vast te draaien.
Aansluiting aan de persluchtvoorziening
Het gereedschap is ontworpen voor een bedrijfsdruk van 6,3 bar (91 psi). Voor een maximaal vermogen bedraagt de inwendige slangdiameter 10mm bij een aansluitschoefdraad van 1/4 NPT. Gebruik voor het instandhoven van het volledige vermogen alleen slangen tot een lengte van maximaal 4 meter.
De toegevoerde lucht mag geen deeltjes of vocht bevatten om de machine te beschermen gegen beschadiging, verruiling en roestvorming.
Het gebruik van een luchtverzorgingseenheid is moodzakelijk.
Hierdoor wordt een correcte werking van persluchtgereedschappen gewaarborgd. Lees de gebruiksaanwijzing van de verzorgingseenheid en neem.Deze in acht.
Alle armaturen, verbindingsleidingen en slangen moeten zich aangelegd in overeenstemming met de vereiste hoeveelheid perslucht.
Voorkom vernauwingen van de aanvoerleidingen bijv. door drukken, knikken of trekken.
Controleer in geval van twijfel de druk bij de luchttoevoeropening van de machine met een manometer.

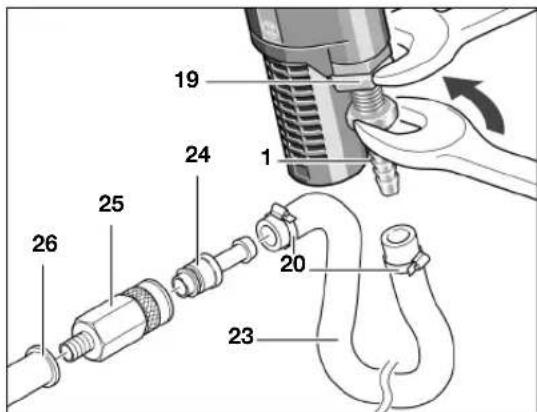

Aansluiting van de persluchtvoorziening aan het gereedschap
Schroef de slangnippel 1 in het aansluitstuk op de luchtingang 19.
Ter voorkoming van beschadigingen aan inwendigeventieldelen van het gereedschap dient u bij het in- en
uitdraaien van de slangnippel 1 het uitstekende aan-sluitstuk van de luchtingang 19 met een steeksleutel (22 mm) tegen te honden.
Maak de slangklemmen 20 van de maximaal 4 meter Lange luchttoeoverslang 23 los en bevestig de luchttoeoverslang over de slangnippel 1 met de slangklem door deze stevig vast te draaien.
Bevestig de luchttoevoerslang 23.altijd eerst aan het gereedschap en verwolgens aan de verzorgingeenheid.
Stulp de luchttoevoerslang 23 over de koppelingsnippel 24 en bevestig de luchttoevoerslang door deslangklem 20 stevig vast te draaien.
Schroef in de luchtuitgang van de verzorgingseenheid 26 een automatische slangkoppeling 25. Met automatische slangkoppelingen kan snel een verbinding tot stand worden gebracht en worden de luchttoevoer bij het loskoppelen automatisch onderbroken.
Let erop dat u het gereedschap Niet per ongeluk inschakelt wanner u de koppelingsnippel 24 in de koppeling 25 steekt.
5 GEBRUIK
Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld inschakenen van het gereedschap.
De haakse slijpmachine worden geleverd met beschemkap, steun- en spanflens en met instelgereedschap (pen- en steeksleutel), maar zonder inzetgereedschap.
Gebruik inzetgereedschap alleen voor de geadviseerde toepassingsmogelijkheden. Gebruik bijvoorbeeld een doorslijpschijf nooit om af te bramen.
Het hoogst toegestane toerental van het inzetgereedschap moet minstens even hoop+zijn als het maximale toerental dat op het persluchtgereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelhaar worden beschadigd.
Slijp-, doorslijp- en afbraamschijf
Neem de afmetingen van de slijpschijven 10 in acht. Bijvoorbeeld 125× 6× 22,2 mm betekent een buitendiameter van 125mm ,een dikte van 6mm en een innwendige gatdiameter van 22,2mm .De inwendige gatdiameter要去 bij de draagflens 11 passen. Gebruik geen redueerstukken of adapters.
Inzetten
Nadat u de beschemkap 13 heeft gemonteerd (zie Beschermingsvoorzieningen monteren), plaatst u de draagflens 11 op deuitgaande as 14. Let erop dat er in de draagflens 11 op de centreerkaag een on-beschadigde O-ring is
geplaatst. Als de O-ring ontbreekt of beschadigd is, moet deze beslist worden verrangen voordat er een lijipschijf worden gemonteerd.
De O-ring wijst in de richting van de slijpschijf. Plaatse erst de slijp-, dooorslijp- of afbroamschijf 10 met de zichje met het opschriftnarr beneden op deuitgaande as 14.
Schroef cervolgens de spanfliens 9 zodanig op de schroefdraad
van de uitgaande as dat de middelste uitsparing van de spanflens maar u toe wijst. Schroef de spanflens 9 met de pensleutel 8 vast verwijl u de uitgaande as 14 tegenhoudt met de steeksleutel 17 op het sleutelmak van de as.
Controleer of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

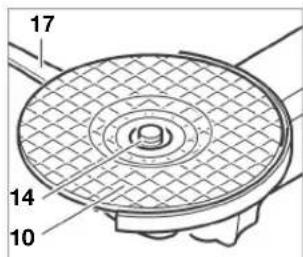

Verwijdersen
Voorzichtig! Inzetgereedschappen können bij langdurig gebruik van het gereedschap heet worden. Gebruik werkhandspoenen.

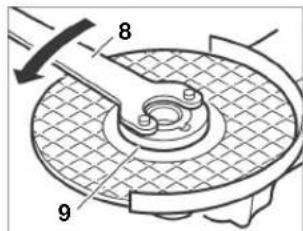

Om de slijp-, doorslijp-of afbraamschijf 10 te verwijderen, houdt u de uitgaande as 14 met de steeksleutel 17 op het sleutelmak van de as vast.
Een vastzittende spanflens 9 schroeft u met de pensleutel 8 van deuitgaande as, verwil u deuitgaande as met de steeksteutel op het sleuteilvak van de as tegenhoudt.
Vervolgens kunt u de slijp-, doorslijp- of afbraamschijf en bij haakse slijpmachines met een uitgaande as met schroefdraad M14 de draagflens 11 van de uitgaande as trekken. Bij haakse slijpmachines met een uitgaande as met schroefdraad 5 / 8^ - 11 UNC moet de draagflens van de uitgaande as worden geschroefd.
Schuren met schuurpapier met behulp van de rubber steunschijf

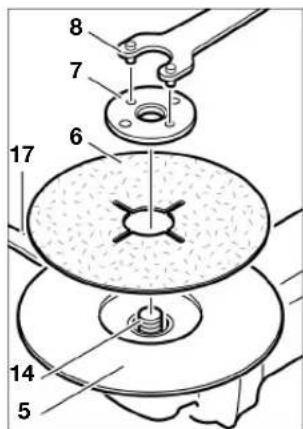

Inzetten
Nadat u de handbescherming 4 samemet de extra handgrep 3 heeft gemonteerd (zie Beschermingsvoorzieningenmonteren),plaatst u de rubber steunsjift 5 op deuitgaande as 14. Plaats verrolgens het schuurblad 6 op de rubber steunsjift 5. Bevestig het schuurblad 6 op de rubber steunsjift door de spanflens voor vakke schijven 7 op de uit
gaande as 14 teplaaten en met de pensleutel 8 stevig op de uitgaande as te schroeven, terwijl u de uitgaande as 14 tegenhoudt met de steeksleutel 17 op het sleutelvlok van de as. Let erop dat de spanflens voor vlakke schijven 7 volledig in de uitsparing van derubber steunschijf is geschroefd, zodat deze tijdens de
schuurwerkzaamheden nicht stoort en het schuurblad stevig vast zit.
Gebruik uitsluitend schuurbladen die bij de rubber steunschijf passen.
Verwijderen
Voorzichtig! Inzetgereedschappen können bij langdurig gebruik van het gereedschap heet worden. Gebruik werkhand Schoenen.
Schroef de spanflens voor vlakke schijven 7 met de pensleutel 8 van de uitgaande as 14, terwijl u de uitgaande as tegenhoudt met de steeksleutel 17 op het sleutelvlak 15 van de as.
Vervolgens kunt u het schuurblad 6 met de rubber steunschijf 5 van de as trekken.
Ingebruikneming
De machine werkkt optimaal bij een overdruk van 6,3 bar (91 psi), gemeten bij de luchttoevoeropening terwijl de machine in werkig is.
Bij een hogere nominale druk draait het ingezette toebehoren sneller dan toegestaan. Het kan onherstelijk worden beschadigd en lossplinterende delen können u verwonden.
Verwijder instelgereedschappen voordat u het gereedschap in gebruik neemt. Een instelgereed-schap in een draaiend gereedschapdeel kan tot verwondingen leiden.
Als u het inzetgereedschap hebt gecontroleerd en ingezet,That u het persluchtgereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personenuit de buurt van het ronddraaiende inzetgereedschap te血液循环.Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
In- en uitschakelen
Als het gereedschap Niet start, bijvoorbeeld nadat het langdurig Niet is gebruikt, onderbreekt u de persluchtvoorziening en draait u de motor meermaals door met de steeksleutel 17 op het sleutelvlak 15 van deuitgaande as. Daardoor worden adhesiekrachten opgeheven.
Type 0 607 352 109/.. 112/.. 117/.. 119 Blokkeerschakelaar
18 Inschakelen: Druk de aan/uit-schakelaar 18 maar voren. Uitschakelen: Trek de aan/uit-schakelaar 18 maar achteren om de vergrendeling los te make en de machine uit te schakelen.
Type 0 607 352 113/... 114/... 118/... 120 Dodemanschakelaar
Inschakelen:
Druk op de aan/uit-schakelaar 18 en houd deze tijdens de werkzaam-heden ingedrukt.
Uitschakelen:
Laat de aan/uit-schakelaar 18 los.
Doorslijpen met de doorslijpschijf
Doorslijpschijven dienen om diep te slijpen (doorslijpen) en hebben gewoonlijk een dikte van 1 tot 3 mm. Dunnere doorslijpschijven slijpen bij een vergelijkbare machinecapaciteit sneller dan dikkere doorslijpschijven, draaien echter gemakkelijk schuin in het materiaal.
Tips voor de werkzaamheden
Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld inschakenen van het gereedschap.
Plotseling optredende belastingen leiden tot een scherpe daling van het toerental of stilstand, maar schaden de motor Niet.
Schakel de machine uit bij een onderbreking van de luchttoevoer of bij een vermindering van de bedrijsdruk. Controller de bedrijsdruk en start de machine opnieuw bij optimale bedrijsdruk.
Let op de richting waarin u werkten en moot het gebied voor en,achter de ronddraaiende schijf.

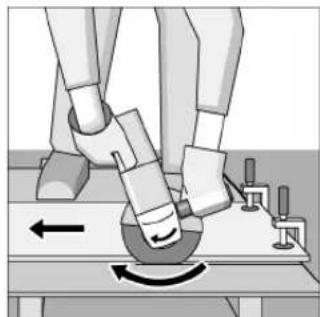

Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u deze in het werkstukaat invaliden. Werk met een geringe aan
Werkzaamheden met de haakse slijpmachine
De keuze van de inzetgereedschappen, zoals slijp-, doorslijp- of afbraamschijven, lamellenschijven en rubber steunssijven met schuurblad, is afhankelijk van de toepassing.
Optimale lijp- en schuurresultaten worden bereikt als u het lijp- of schuurtoebehoren met lichte druk gelijkmattig heb en weer beweegt.
Te sterke druk verminder de capacititeit van de machine en LAST het slijp- of schuurtoebehoren sneller verslijten.
Bij de keuze van geschikte slijp- of schurgereedschappen geeft uw vakhandel u graag advies.
drukkracht en voorkom blokkeren van de doorslijpschijf. Slijp Niet overmatig diep, dat wil zeggen nicht dieper dan 20% van de slijpschijfdiameter (zie Technische gegevens).
Afbramen met de afbraamschijf
Afbraamschijven zijn geschikt voor het grof afslijpen van oppervlakken. U bereikt het Beste slijpresultaat als u de afbraamschijf met matige druk over het werkstuk beweegt. Als u zacht materiaal bewerkt, dient u de afbraamschijf in
eenkleinehoekoverhetwerkstuktegeleiden,bijhard materiaaal in eenietsgroterehoek.
Gebruik nooit doorslijpschijven voor afbraam-werkzaamheden.
Schuren met de lamellenschijf
Bij een lamellenschijf zijn de schuurbladen als in een waaier overlappend in een cirkel op een steunschijf van metaal of kunststof aangebracht. Met de lamellenschijf kunt u ook gebogen oppervlakken en profielen (contourschuren) bewerken.
Lamellenschijven zijn geluidarm, hebben een groot afnamevermögen en lage schuurtemperaturen.
Schuren met schuurpapier met behulp van de rubber steunsjift
Schuurpapier bestaat uit een ondergrond van speciaal papier of weefsel met bindmiddel waarop de schuurkorrel is gestrooid. De keuze van geschikt schuurpapier is afhankelijk van het materiaal dat moet worden bewerkt. Bosch biedt verschillende schuurbladkwalteiten aan, passend bij de rubber steunschijf. Uwvakhandel geeft u graag advies.
6 ONDERHOUD EN SERVICE
Onderhoud
Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld inschakelen van het gereedschap.
Meet regelmatig het onbelaste toerental van deuitgaande as. Als de gemeten waarde meer dan 10% boven de waarde in de tabel met Technische gegevens ligt, dient u het gereedschap door een erkende Bosch-klantenservicewerkplaats latent controleren. Bij een te hoog onbelast toerental kan het inzetgereedschap breken. Bij een te laag toerental worden de arbeitscapaciteit minder.
Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende serviceworkplaats voor Bosch elektrisch gereedschap te worden uitgevoerd.
Vermeld altijd bij vragen en bestellingen van verrangingsonderdelen het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van de machine.
Reinig regelmatig de zeef aan de luchtingang van het gereedschap. Schroef waarvoorde slangnippel 1 los en verwijder stof- en vuildeeltje uit de zeef. Monteer nervolgens de slangnippel wee stevig vast.
Ter voorkoming van beschadigin gen aan inwendige ventieldelen van het gereedschapClient u bij het in- en uitdraaien van de slangnippel 1 het uittstkende aansluitstuk van de luchtingang 19 met een steeksleutel (22 mm) gegen te honden.
Water- en vuildeeltjes in de perslucht
veroorzaken roestvorming en leiden tot
slijtage van lamellen, ventilen etc. Om dit te voorkomen, waar u enkele druppels motorolie in de luchtgang 19 loop. Sluit het gereedschap weir aan
op de persluchtvoorziening en LAST het 5 tot 10 secon- den lopen terwij u de waar buiten ropende olie met een doek opzuiigt. Voer deze handeling alotijduit als het gereedschap gedurende lange tijd Niet worden gebruikt.
Bij alle Bosch-persluchtgereedschappen die nicht behoren tot de CLEAN-serie (een bijzonder type persluchtmotor dat met olievrije perslucht werk), dient de doorstromende perslucht voortdurend to worden vermengd met een olienevel. De waarooroodzakelijkpe persluchtolienevelaar bevindt zich in de persluchtverzorgingsenheid, die in de leiding voor het gereedschap is opgenomen (meer informatie.daarover is verkrijgbaar bij de fabrikant van de compressor).
Gebruik voor hetrechtstreeks smeren van het gereed-schap of voor toevoeging in de verzorgingseenheid motorolie SAE 10 of SAE 20.
Na ca. 150 bedrijsuren dient de transmissie voor het eerst door een vakman te worden gereinigd, verwolgens elke 300 bedrijsuren. Na elkreiniging moet deze worden gesmeerd met speciaal transmissievet. Special transmissievet 225 ml . . . . 3605 430 009
De motorlamellen moeten regelmatig door een vakman worden gecontroleerd en indien nodig worden verrangen.
Laat onderhouds- en reparatiewerkzaamheden alleen uitvoeren door gekwalificeerd, vakbekwaam personneel. Daarmee worden gewaarborgd dat de veiligheid van de machine in stand blijft.
De klantenservice van Bosch voert deze werkzaamheden snel en correct UIT.
Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijkke voorschriften in acht.
Toebehoren
Alle machines kuren worden uitergerust met slijp-, doorslijp- en afbraamschijven en met een rubber steunschijf met schuurblad.
Meer informatatie over het volledige programme met kwaliteitstoebehoren vindt u op het internet op www.bosch-pt.com en
www.boschproductiontools.com, of vraag uw vakhandel om advies.
Service
Robert Bosch GmbH is aansprakelijk voor de levering volgens overeenkomst van deze machine in het kader van de wettelijkke of landspecifieke bepalingen. Neem bij klachten over de machine contact op met de volgende instantie:
Fax +49 (711) 7582436 www.boschproductiontools.com
Afvoer van afval
Machine, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.
De kunststof delen zich gekenmerkt om ze per soort te{kunnen recyclen.
Als uw gereedschap Niet meer kan worden gebruikt, kurz u het afgeven bij een recyclingcentrum, bij uw leverancier of bij een erkende Bosch-klantenservice.
Wijzigingen voorbehouden
