Tipo di prodotto	Mola angolare pneumatica
Marca	Bosch
Modello	0 607 352 112
Alimentazione	Aria compressa
Pressione nominale	6,3 bar (91 psi)
Consumo d'aria sotto carico	14,0 l/s (29,7 cfm)
Velocità a vuoto	7000 min-1
Potenza erogata	550 W (0,74 hp)
Diametro esterno max. delle mole	125 mm (5 pollici)
Porta-utensile / Filetto del mandrino	M14
Raccordo tubo	1/4" NPT
Diametro interno tubo consigliato	10 mm (3/8 pollici)
Peso (secondo EPTA-Procedure 01/2003)	1,6 kg (3,5 lb)
Funzioni principali	Molatura, taglio, sbozzatura, levigatura con carta vetrata
Tipo di interruttore	Interruttore blocca (modelli 109/112/117/119)
Livello di pressione sonora	83 dB(A)
Livello di potenza sonora	96 dB(A)
Vibrazioni (valore tipico)	3,5 m/s2 (incertezza K=1,4 m/s2)
Manutenzione	Lubrificazione regolare, pulizia del filtro d'ingresso aria, controllo della velocità a vuoto
Sicurezza	Copriprotezione, paramano, arresto di emergenza, uso di guanti e occhiali

Domande frequenti - 0 607 352 112 BOSCH

Come collegare l'apparecchio all'alimentazione di aria compressa?

Utilizzare un tubo di diametro interno 10 mm (3/8 pollici) con un raccordo 1/4" NPT. La pressione di esercizio nominale è di 6,3 bar (91 psi). Si consiglia di installare un'unità di manutenzione (filtro, regolatore, lubrificatore) a monte per garantire aria compressa pulita e lubrificata.

Come montare il copriprotezione?

Allentare la vite del copriprotezione, posizionare il copriprotezione sul collare del mandrino, ruotarlo in modo che la parte chiusa sia rivolta verso di sé, quindi serrare la vite per bloccarlo in posizione. Assicurarsi che l'apparecchio sia scollegato dall'alimentazione dell'aria prima del montaggio.

Quali tipi di dischi posso utilizzare con questa mola?

È possibile utilizzare mole di sgrossatura, dischi da taglio, dischi da sbozzatura, dischi lamellari e piastre di levigatura in gomma con foglio abrasivo, tutti con diametro massimo di 125 mm (5 pollici). Rispettare la velocità massima indicata.

Come cambiare il disco della mola?

Scollegare l'alimentazione dell'aria. Utilizzare la chiave a forcella per tenere il mandrino e la chiave a perno per allentare la flangia di serraggio. Rimuovere il vecchio disco, posizionare il nuovo, quindi serrare la flangia. Indossare guanti poiché gli utensili possono essere caldi.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione e guanti. Utilizzare il copriprotezione e il paramano. Non indossare indumenti larghi. Assicurarsi che l'apparecchio sia in posizione di arresto prima di collegarlo. Lavorare in un'area ben ventilata.

Come eseguire la manutenzione della mola pneumatica?

Lubrificare regolarmente con alcune gocce di olio SAE 10 o SAE 20 nell'ingresso dell'aria. Pulire il filtro d'ingresso aria. Dopo 150 ore di servizio, far pulire l'ingranaggio da un professionista, poi ogni 300 ore. Controllare regolarmente la velocità a vuoto.

Cosa fare se la velocità a vuoto è troppo alta o troppo bassa?

Se la velocità misurata supera di oltre il 10% il valore indicato (7000 min^-1), o se è troppo bassa, far controllare l'apparecchio da un servizio assistenza Bosch autorizzato. Una velocità troppo alta può causare la rottura dell'accessorio.

Posso usare questa mola per la levigatura con carta vetrata?

Sì, montando la piastra di levigatura in gomma e un foglio abrasivo adatto. Utilizzare il paramano fornito. Utilizzare solo fogli di dimensioni appropriate per evitare il rischio di blocco o strappo.

Come evacuare l'aria di scarico?

Sostituire il silenziatore con il raccordo fornito (22), quindi fissare un tubo di scarico (21) con il collare. Ciò consente di evacuare l'aria oleosa fuori dall'area di lavoro e riduce il rumore.

Dove trovare accessori e pezzi di ricambio?

Consultare il sito www.bosch-pt.com o www.boschproductiontools.com. Ci si può anche rivolgere al rivenditore specializzato. Per qualsiasi ordine, indicare il numero articolo a dieci cifre (0 607 352 112).

MANUALE UTENTE 0 607 352 112 BOSCH

1 INDICAZIONI GENERALI DI SICUREZZA PER MACCHINE PNEUMATICHE

NOTABENE

Leggere ed attenersi a tutte le awertenze. In caso di inosservanza delle seguenti indicazioni di si

curezza possono verificarsi degli shock elettrici oppure svilupparsi seri pericol di incendio o di incidenti.

Conservare bene le presenti Indicazioni di sicurezza.

Il termine «macchina pneumatica» oppure «macchina», utilizzato nel testo che segue si riferisce alle macchine pneumatiche nominate nel presente libretto delle istruzioni per l'uso.

Luogo di lavoro

Assicurarsi sempre un luogo di lavoro pulito e bene illuminato. Un luogo di lavoro disordinato ed una zona di operazione non sufficientemente illuminata possono provocare il pericolo di incidenti.

Non lavorare con la macchina ne in ambienti soggetti al pericolo di esplosione, ne in ambienti in cui si trovano liquidi, gas oppure polveri inflammabili. Nel corso della lavorazione di un pezzo possono svilupparsi scintille che possono far prendere fuoco polvere oppure vapori.

Quando si utilizes la macchina, evitare che bambini ed altri persone possano avvincinarsi alla zona in cui state lavorando. La presenza di altre persone provoca una restrazione che può portare a perdere il controllo sulla macchina utilizzata.

Sicurezza di macchine pneumatiche

Utilizzare aria compressa della classe di qualità 5 secondo DIN ISO 8573-1 ed un'unità di preparazione aria compressa posta nelle vicinanzi della macchina. Per poter proteggere la macchina da eventuali danneggiamenti, sporcizia e formazione di ruggine, l'aria compressa alimentata deve essere completamente libera da corpi estranei e da umilità.

Controllare raccordi di collegamenti e linea di alimentazione. Ogni unità di preparazione aria compressa, i giunti ed i tubi devono essere adattati in base ai dati tecnici della macchina relativamente alla pressione ed al flusso d'aria. In caso di pressione troppo bassa la macchina non funzione correttamente ed una pressione troppo alla cui lo richieste sono delle danni materiali e pericolò di incidenti.

Evitare di piegare o di stringere i tubi ed evitare l'uso di solventi o di attrezzi con spigoli taglienti. Proteggere i tubi dal calore troppo forte,olio e parti rotanti. Sostituire immediamente un tubo flessibile danneggiato. Una linea di alimentazione difettosa cui provocare movimenti incontrolati del tubo per l'aria compressa comportando il pericolo di ferite gravi. Polvere oppure trucioli sollevati per l'aria possono provocare gravi feriteagli occhi.

Accertarsi che le fascette per i tubi flessibili siano sempre fissate bene. Fascette per tubi flessibili che non siano ben strette oppure danneggiate possono provocare una perdita incontrolata dell'aria.

Sicurezza di persona

Si raccomanda di stare sempre attenti avendo cura di concentrarsi sempre sulle proprie azioni e lavorare con la macchina operando sempre con la dovuta ragionevolezza. Non utilizzato la macchina quando si è stanchi oppure se ci si trova tutto l'influenza di narcotici, alcol oppure medicinali. Un momento di disattenzione nelle situ applicze la macchina poto comportare il pericolò di seri incidenti.

Indossare abbligamento protettivo idoneo e portare sempre occhiali di protezione. A seconda del tipo di macchina e dell'uso che se ne fa, è possible ridurre il rischio di incidenti prendendo apposti accorgimenti di protezione come portando la maschera di protezione contro la polvere, indossando scarpe anti-infotunistiache, caschetti oppure portando una protezione acustica.

Assicurarsi sempre che la macchina non possa essere avviata involontariamente. Prima di collegare la macchina all'alimentazione dell'aria, assicurarsi che l'interruttore di avvio/arresto si trovi sulla posizione «Off». Trasportando la macchina tenerdo il dito sull'interruttore di avvio/arresto oppure collegando la macchina all'alimentazione dell'aria nelle l'interruttore di avvio/arresto si trovava nella posizione «On», si viene a create un serio pericolo di incidenti.

Prima di mettere in funzione la macchina, rimuovere agli accessori utilizzato per le operazioni di regolazione. Un qualunque utensile che si trovi in una parte rotante della macchina può provocare seri incidenti.

Mai sopravvalutare le proprie possibilità di reza- tion. Prendere sempre una sicura posizione di lavoro, ed assicurarsi l'equilibrio in qualsiaso.
momento. Una posizione di lavoro sicura ed un'adatta
posizione del corpo permiettono di poter meglio contrallare la macchina in caso di situazioni inaspettate.

Indossare sempre abbigliamento idoneo. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti sempre lontani da parti rotanti della macchina. Vestiti aperti e larghi, bracciali, catenine e capelli lunghi pottrebbero rinanere impigliati in parti rotanti.

In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.

Non respirare mai direttamente l'aria di scarico. Evitare che l'aria di scarico possa arrivare a colpire i Vostri occhi. L'aria di scarico della macchina pneumatica può contener acqua,olio, particelle metalliche oppure impurità provenienti dal compressore. Ciò cui provocare seri pericoli per la salute dell'operaore.

Trattamento accurato ed uso corretto di machine pneumatiche

Per bloccare pezzi in lavorazione, utilizzare dispositivi di serraggio oppure una morsa a vite. Tentando di tenere il pezzo in lavorazione con la semplice mano oppure cercando di tenerlo fermo con il corpo, non è più possibile operare in modo sicuro con la macchina.

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente la macchina escludamente prevista per il caso. Lavorando con una macchina adatta è possibile operare sempre meglio ed in modo più sicuro nell'ambito della potenza di targa individata.

Non utilizzato mai una macchina con un interrut-tore di avvio/arresto difettioso. Una macchina con l'interruttore rotto è pericolosa e deve essere quando sostituito subito.

Interrompere l'alimentazione dell'aria prima di eseguire una qualunque operazione di regolazione sulla macchina, prima di sostituire parte degli accessori ed in caso di pause maggiori. Questo accorgimento di sicurezza ha la funzione di impedire che la macchina possa essere avviata involontariamente.

Quando le macchine pneumatiche non vengono utilizzate, conservarle al di fuori del raggio di accesso di bambini. Non permettere di utilizzato la macchina pneumatica a persona che non abbiano pratica con la stessa oppure che non abbiano

letto il presente manuale. Le machine pneumatiche sono macchine pericolose quando vengono utilizzate da persona non dotate di sufficiente esperienza.

Curare la macchina pneumatica adoperando sempre la necessaria accuratezza. Accertarsi sempre che le parti mobili della macchina funzionino perfettamente e che non si bloccchio e controllare che non vi siano componenti rotti oppure danneggiati che potrebbero influenzare il funzionamento della macchina pneumatica. Prima di mettere nuovamente in funzione la macchina, provvedere a far aggustare i componenti danneggiati della macchina. Molti incidenti sono provocati dal fatto che le macchine non vengono sottomonte a sufficienti interventi di manutenzione.

Tenere sempre puliti gli accessori previsti per le specifiche applicazioni. è più facile lavorare con accessori accuramente tenuti ed è anche meglio per contrrollarli.

Utilizzare macchine pneumatiche, accessori, utensili ecc. attenendosi alle presenti istruzioni ed operando sempre in conformità con leindicazioni prescritte per lo specifico tipo di macchina. Cosi facendo, tenerere sempre presente le condizioni di lavoro e le operazione da eseguire. Utilizzato impropriamente la macchina pneumatica per applicazioni diverse da quale esplicitamente previste, vi è il pericolo di create seriesituazioni di pericolo di incidenti.

Assistenza

In caso di necessità di riparazioni della macchina pneumatica, rivolgersi esclusivamente a qualificato personale specializzato ed accettare esclusivamente pezioni di ricambio originali. In quello modo si garantisce il livello di sicurezza della macchina pneumatica.

2 ISTRUZIONI DI SICUREZZA SPECIFICHE PER LA MACCHINA

PER SMERIGLIATRICI ANGOLARI AD ARIA COMPRESSA

PERICOLO

Evitare il contatto con una linea sottoposta a tensione. La macchi

na non è isolata ed un contatto con Costa a tensione più provocare una telettrica.

Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche vuo provocare lo sviluppo di incendi e di scosse elettriche. Danneggliando linee del gas si vuo creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

NOTABENE

La polvere prodotta nel corso di operazioni di smerigliatura, di

taglio, levigatura, foratura e di altre operazioni simili può essere cancerogena oppure provocare effetti di ridotta fertilità o di modifica del patrimonio genetico. Alcune delle sostanze contenate in queste polveri sono:

• piombo in colori e vernici contententi piombo;
• terra silicea cristallina in mattoni, cemento ed altri tipi di materiale da costruzione:
• arsenico e cromo in legname trattato chimicamente.

Il rischio di una malattia dipende dalla frequenza in cui si è esposti a quello tipo di sostanse. Per poter ridurre il pericolò si consiglia di lavorare soltanto in locali ben arieggati ed utilizzando protezioni adeguate (p.es. con maschere speciali in grado di filtrare ancè le più piccole particelle di polvere).

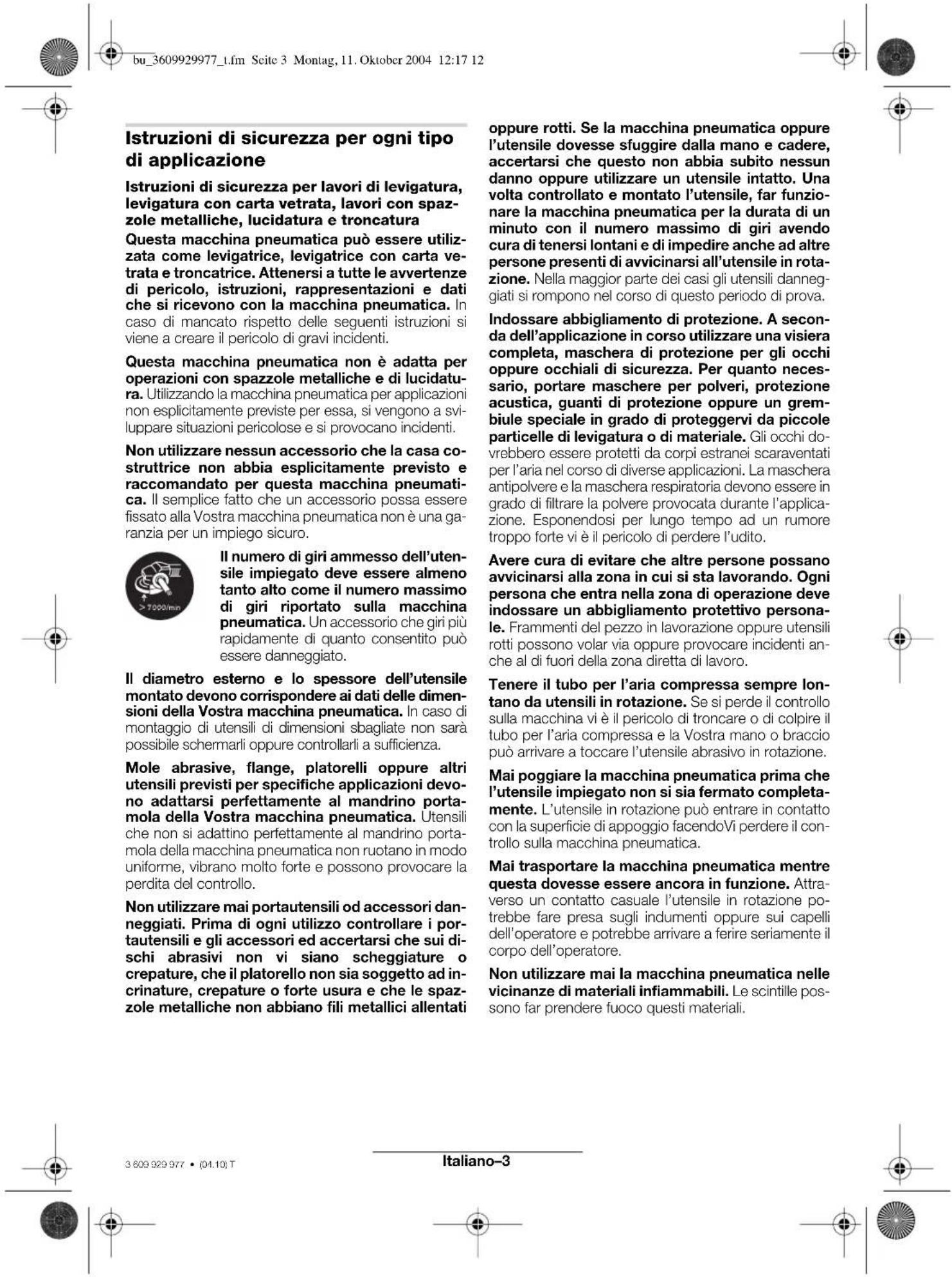

Ulteriori istruzioni di sicurezza per agli applicazione

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvisa reazione in seguito ad agganciamento oppure blocco di utensile in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Aggianciandi oppure bloccandosi l'utensile provoca un arresto improvviso della rotazione dello stesso. In questo caso l'operaore non è più in grado di controllare la macchina pneumatica ed al punto di blocco si provoca un rimbalzo della stessa che avviene nella direzione opposa a quella della rotazione dell'utensile.

Se p.e.s. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimerere impigliato provocando in quello modo una rottrura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non correttà della macchina pneumatica. Esso cui èssere evitato soltanto prendendo misure adatte di sicurezza come quella descripte qui di seguito.

Tenere sempre ben salda la macchina pneumatica e portare il proprio corpo e le Vostre braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzato sempre l'impugnatura supplementare in modo da poter averve sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l'opera-tore cui è essere in grado di tenero sotto controlo le forze di contraccolpo e delle de reazione a scatti.

Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo l'utensile potrebbe passare sulla Vostra mano.

Evitare di avvinciniarsi con il proprio corpo alla zona in cui la macchina pneumatica viene mossa in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso della macchina pneumatica che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.

Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che utensili possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Cio provoca una perdita del controllo oppure un contraccolpo.

Non utilizzato lame di taglio per legname oppure lame dentellate. Questo tipo di utensili provoca spesso un contraccolpo oppure la perdita del controllo sulla macchina pneumatica.

Particolari istruzioni di sicurezza per operazioni di levigatura e di troncatura

Utilizzare sempre la calotta di protezione prevista per il tipo di utensile abrasivo utilizzato. La calotta di protezione deve essere applicata con sicurezza alla macchina pneumatica e regolata in modo tale da poter garantire il massimo possibile di sicurezza,cioe,l'utensile abrasivo non deve indicare ricerca protezione nella direzione dell'operaore.Controllare ad intervalli regolari se la calotta di protezione sia in perfette condizioni e se sua fissata bene alla macchina pneumatica.La calotta di protezione ha il compito di protegere l'operatore da frammenti e da contatti accidentali con l'utensile abrasivo.s

Utilizzare esclusivamente utensili abrasivi che si sono escludimente ammessi per la Vostra macchina pneumatica e sempre in combinazione con la calotta di protezione prevista per agli utensile abrasivo. Utenili abrasivi che non sono previsti per la macchina pneumatica non possono essere sufficientemente schermati e sono insicuri.

Utensili abrasivi possono essere utilizzati escludamente per le possibilità applicative esplicitamente raccomandate. P.es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.

Per la mola abrasiva selezionata,utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva.E possible che vi sa una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.

Nonutilizzare mai mole abrasive usurate previste per macchine pneumatiche piu grandi.Mole abrasive previste per macchine pneumatiche piu grandi non sono concepite per le maggiori velocita di macchine pneumatiche piu piccole e posso n rompersi.

Particolari istruzioni di sicurezza relative alle operazioni di troncatura

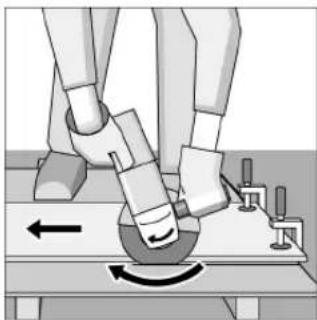

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo il disco abrasivo da taglio diritto a carico eccessivo se ne+aumenta la sollecitatione e lo si rende maggiornente soggetti ad angolature improprie o a blocchi venendo così a creare il pericolodi contraccolpo oppure di rottrura dell'utensile abrasivo.

Evitare di avvinciniarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando I'operaore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capitate che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza la macchina pneumatica verso I'operaore.

Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere la machina pneumatica e tenerla ferma fino a quando il disco si sare fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. Prima di rimettere in funzione la macchina, assicurarsi che l'utensile abrasivo sa in perfetto stato e che sua stato fissato correttamente.

Mai rimettere la macchina pneumatica in funzione fintanto cheessa si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attenuate e riportare a l'ore.

dere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori sono piegarsi tanto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quale del bordo.

Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti giorn estisti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale cui provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

Particolari istruzioni di sicurezza relative all'operazione di levigatura con carta vetrata

Non utilizzare mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere{o ltre il platorello posso- sono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

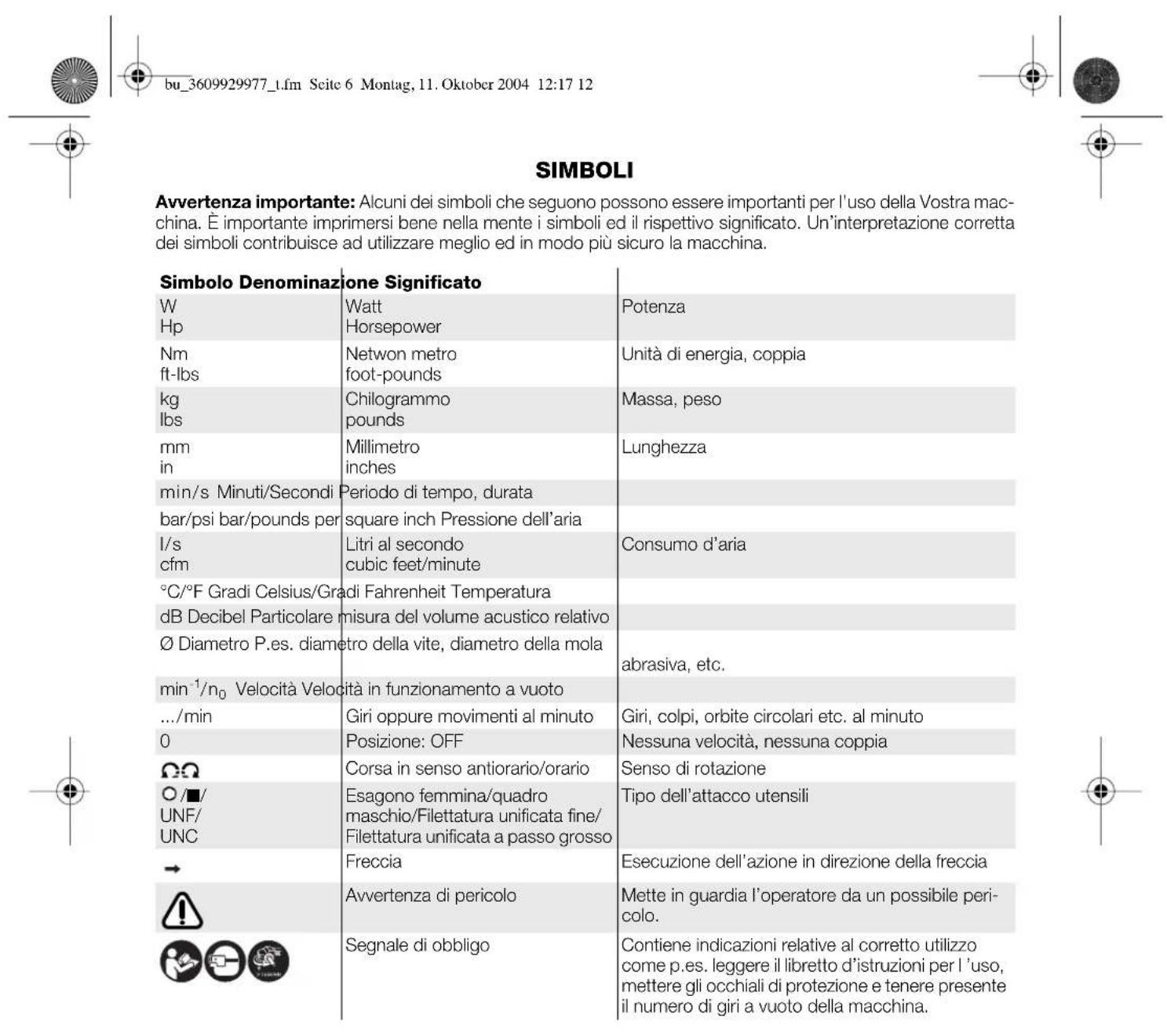

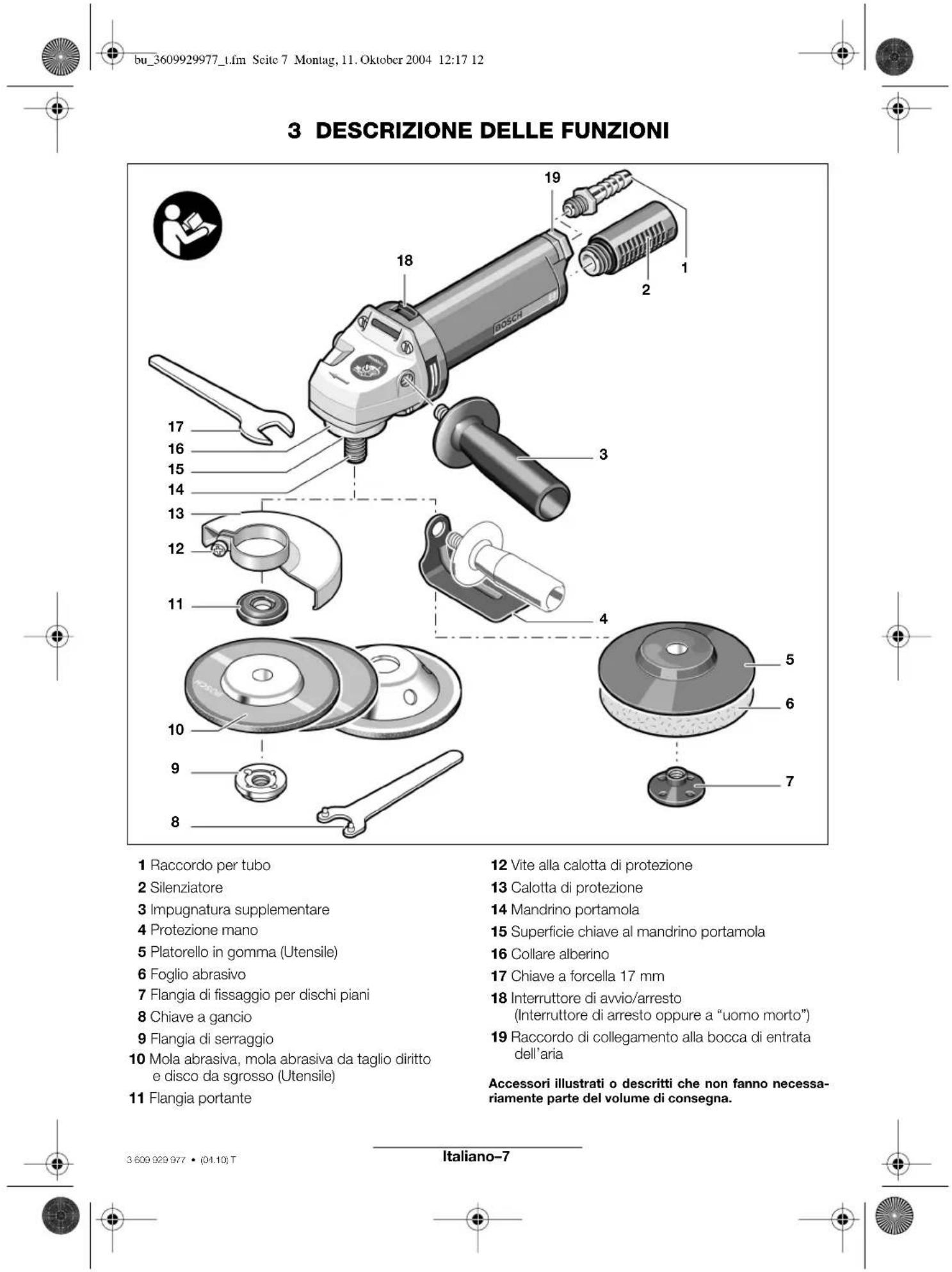

Uso conforme alle norme

La macchina è idonea per lavori di levigatura, troncata e sgrossatura di materiali metallici e pietrosi. In combinazione con accessori optionali appropriati è possibile utilizzato la macchinaancheperlorvi levigatura con carta vetrata.

Indicazioni relative alla statica

In caso si volessero eseguire dei tagli di troncatura in pareti, attenersi alle specifiche prescrizioni vigenti nel rispettivo Paese relativamente alla statica in modo da non mettere in pericololo la capacité di portata dell'edificio. Per questo motivo, prima di iniziare a lavorare, rivolgersi all'ingecnere calculatore responsablee, all'architetto oppure alla direzione responsablee dei lavori per una consulazione.

Cechiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 792 in base alle prescrizioni della direttiva CE 98/37.

Informazioni sulla rumorosità e sulla vibrazione

Valori di misurazione relativi al rumore rilevati conformmente alla norma EN ISO 15744.	0607352109	0607352112	0607352113	0607352114	0607352117	0607352118	0607352119
Valori di misurazione relativi alla vibrationare rilevati conformmente alla norma EN 28662 risp. EN ISO 8662.
La misurazione A del livello di pressione acustica dell'utensile è di solito di:
Livello di rumorosità dB(A) 81 83 81 83 81 81 83 83
Potenza della rumorosità dB(A) 94 96 94 96 94 94 96 96
Incertezza della misura K = dB 3 3 3 3 3 3 3
Utilizzare le cuffie di protezione!
L'accelerazione misurata raggiunge di solito il valore di m/s	2	3,5	3,5	3,5	3,5	3,5
Incertezza della misura K = m/s	2	1,4	1,4	1,4	1,4	1,4

Dati tecnici

Smerigliatrice angolare ad aria compressa

Numero categorico 0 607 352 ...... 109 ...		12 ... 11	13 ... 114	117	118	119 ...	120
Numero di giri a vuoto min	-1	12000	7000	12000	7000	12000	7000	7000
A numero di giri regolato		●	-	●	-	●	●	-	-
Potenza resa	W	550	550	550	550	550	550	550	550
	Hp	0,74	0,74	0,74	0,74	0,74	0,74	0,74	0,74
Max. diametro esterno	mm	125	125	125	125	125	125	125	125
della mola abrasiva	in	5	5	5	5	5	5	5	5
Attacco utensili/	M14	●	●	●	●	-	-	-	-
Attacco alberino filettato	5/8"-11 UNC	-	-	-	-	●	●	●	●
Interruttore di arresto		●	●	-	-	●	-	●	-
Interruttore'uomo morto		-	-	●	●	-	●	-	●
Pressione nominale	bar/psi	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91
Filettatura raccordo	1/4" NPT	●	●	●	●	●	●	●	●
Diametro内的o del tubo	mm	10	10	10	10	10	10	10	10
	in	3/8"	3/8"	3/8"	3/8"	3/8"	3/8"	3/8"	3/8"
Consumo d'aria fatto carico	l/s	14,0	14,0	14,0	14,0	14,0	14,0	14,0	14,0
	cfm	29,7	29,7	29,7	29,7	29,7	29,7	29,7	29,7
Peso in funzione della	kg	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
EPTA-Procedure 01/2003	lbs	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5

4 MONTAGGIO

Montaggio del dispositivo di protezione

Prima di procedere al montaggio del dispositivo di protezione, assicurarsi che la macchina pneumatica non sia collegata all'alimentazione dell'aria.

Per le operazioni levigatura e di troncatura utilizzare sempre la calotta di protezione 13. In caso di levigatura con carta vetro applicare sempre la protezione mano 4 all'impugnatura supplementare 3. Questi dispositivi di protezione hanno il compito di proteggere da frammenti e da un contatto accidentale con gli utensili abrasivi.

Montaggio della calotta di protezione

Allentare la vite 12 ed applicare la calotta di protezione 13 sul collare alberino 16. Cosi facendo, girarla in modo tale che durante l'operazione di lavoro la parte chiusa della calotta di protezione sua rivolta verso l'opercatore. Fissare la cuffia di protezione nella posizione adatta avvitando bene la vite 12.

Impugnatura supplementare

A seconda delle esigenze operative, avitare bene l'impugnatura supplementare 3 sulato destro oppure sinistro della testa della macchina.

Protezione mano

Per tutti i lavori da eseguire con il platorello in gomma 5 insieme all'impugnatura supplementare 3 si dovrebbe montare la protezione per le mani 4.

Canalizzazione dell'aria di scarico

Con una canalizzazione dell'aria di scarico è possibile dirigere l'aria di scaricoattraverso un tubo dell'aria dal Vostro luogo di lavoro raggiungendo contemporaneamente un ottimale effetto di dissipazione acustica. Inoltre è possibile migliorare le condizioni di lavoro evitando di sporcare il luogo di lavoro con aria contentente olio ed evitando di creare vortici di polvere o di trucoli che volano per l'aria circostante.

Svitare il silenziatore all'uscita dell'aria 2 e sostituirlo con il raccordo per il tubo dell'aria 22. Allentare la fascetta per tubi flessibili 20 del tubo dell'aria di scarico 21 e fissare il tubo di scarico aria sul raccordo per tubo 22 strin-gendo bene la fascetta per tubi flessibili.

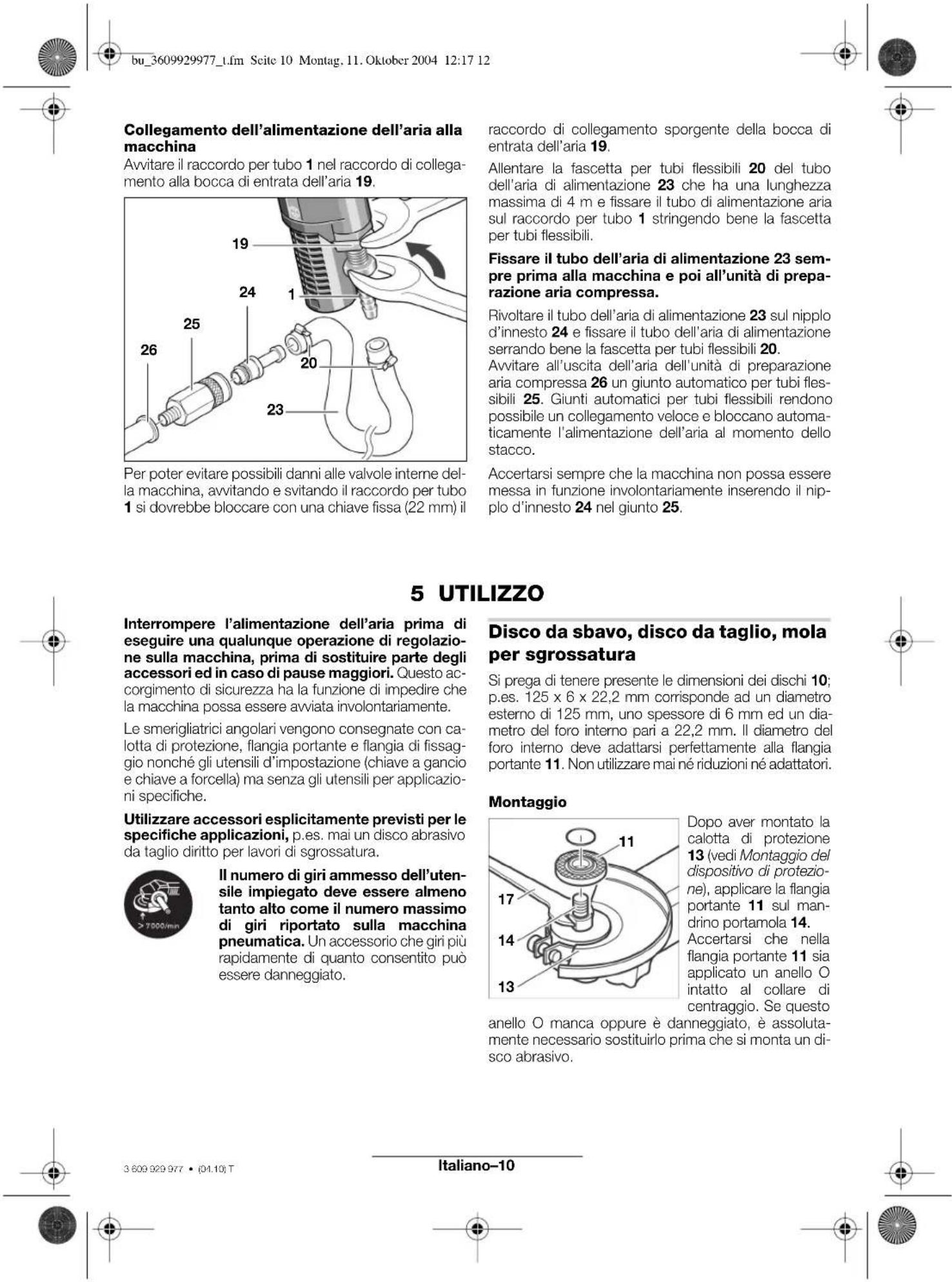

Collegamento all'alimentazione dell'aria

La macchina è progettata per una pressione di esercizio para a 6,3 bar (91 psi). In caso di raccordo da 1/4 NPT, per una prestazione massima il diametro interno del tubo è di 10mm . Per poter mantenere la piena prestazione utilizzare soltanto tubi fino ad una lunghezza massima di 4m .

Per poter proteggere la macchina da danneggiamenti, sporcizia e formazione di ruggine, l'aria alimentata devese essere libera da corpi estranei e da umidità.

É indispensableeutilizzare un'unità di preparazione aria.

In questo modo si garantisce un perfetto funzionamento degli utensili elettropneumatici. Si prega di attenersi alle istruzioni d'uso dell'unità di preparazione aria compressa.

Tutti gli strumenti, tubazioni di collegamento e tubi devono essere compatibili con la pressione e la quantità di aria necessaria. Evitare una qualunque riduzione dei tubi di alimentazione.

Evitare di restringere i tubi di alimentazione premendoli, piegandoli oppure tirandoli!

In caso di dubbi, verificare con un manometro la pressione all'entrata dell'aria quando la macchina è in funzione.

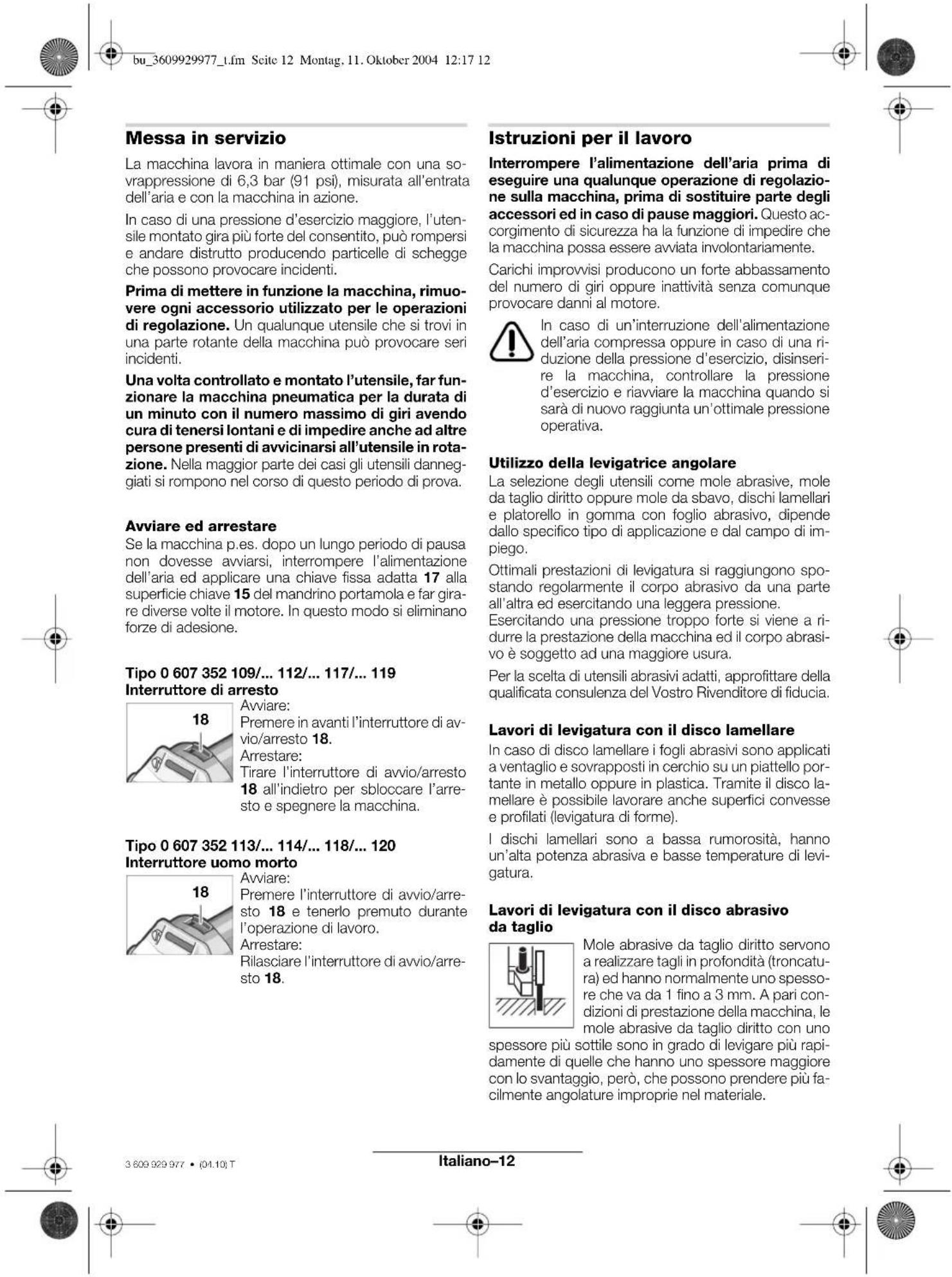

Fare attenuatione alla direzione in cui si lavora ed evitare di avvici-narsi alla zona anteriore e posteriore del disco in rotazione.

Prima di iniziare l'operazione di taglio con il disco abrasivo nel pezzo in lavorazione, attendere fino

a quando thiso avra raggiunto la propria velocita completa. Operare esercitando una Bassa pressione ed evitare di bloccare il disco abrasivo da taglio diritto. Non eseguire tagli eccessivamente profondi; mai più profondi del 20% del diametro della mola abrasiva (vedi Dati tecnici).

Lavori di levigatura con il disco abrasivo da sbavo

I dischi abrasivi da sbavo sono adatti ad una levigatura grezza della superficie. Il miglior risultato di levigatura si raggiunge muovendo il disco abrasivo da sbavo esercitando una pressione moderata sul materiale in lavorazione.

Lavorando con il disco da sgrosso materiale morbido, il disco dovrebbe essere applicato sul pezzo di lavoro dandagli angolatura piatta; nelle, lavorando materiale duro si deve operare con un'angolatura leggermente pendente.

Maiutilizzare mole abrasive da taglio diritto per sgrossare!

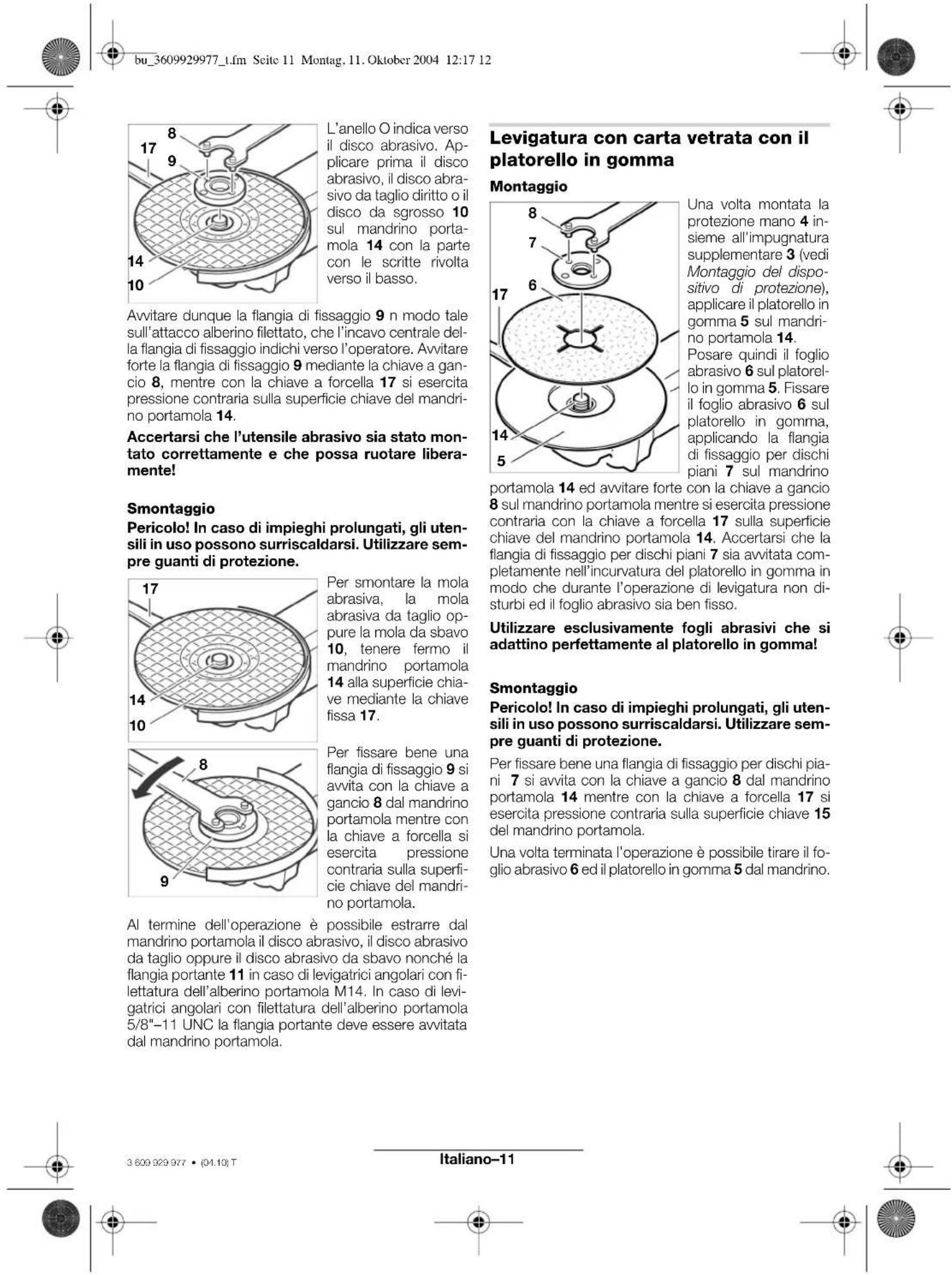

Levigatura con carta vetrata con il platorello in gomma

Fogli abrasivi sono costituiti da carta speciale oppure sottostrati di tessuto eleganti sui quali si applica grano abrasivo. Per la selezione di fogli abrasivi adatti ci si basa sul materiale che deve essere lavorato. Il programma Bosch comprende fogli abrasivi di diversi tipi di qualità e che sono adatti al platorello in gomma. Consultare il proprio rivenditore di fiducia.

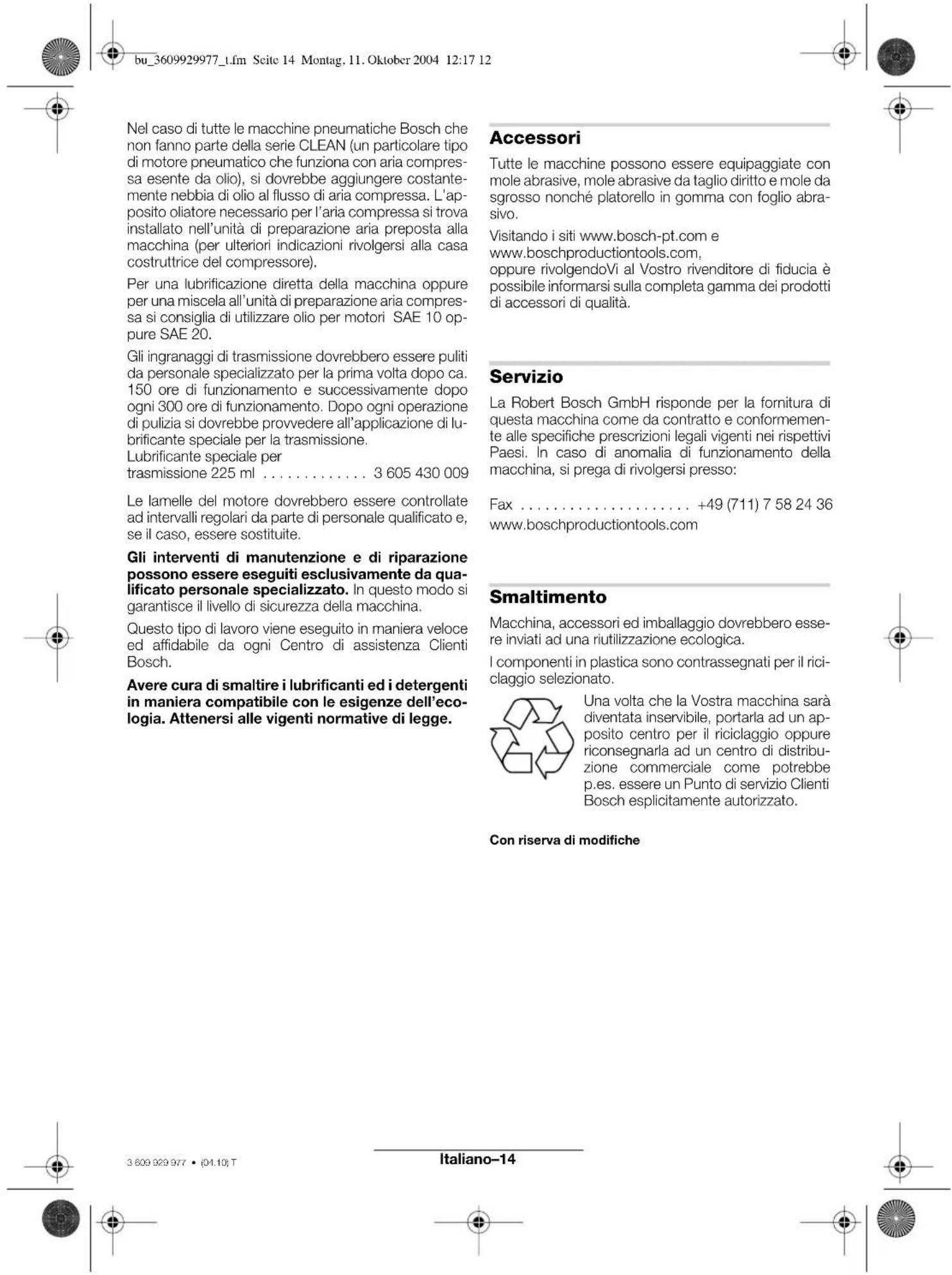

6 MANUTENZIONE ED ASSISTENZA

Manutenzione

Interrompere l'alimentazione dell'aria prima di eseguire una qualunque operazione di regolazione sulla macchina, prima di sostituire parte degli accessori ed in caso di pause maggiori. Questo accorgimento di sicurezza ha la funzione di impedire che la macchina possa essere avviata involontariamente.

Misurare regolarmente il numero di giri a vuoto del mandrino portamola. Se il valore misurato si trovare il 10% del valore riportato nella tabella dei Dati tecnici, sare necessario far controllare la macchina da un Punto di servizio Clienti Bosch autorizzato. In caso di un numero di giri a vuoto troppo alto e possibile che l'utensile si possa rompere; in caso di un numero di giri a vuoto troppo basso diminuisce la prestazione della lavorazione.

Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fattu effettuare da un punto di assistenza autorizzato per gli elettrotensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il numero categorico a 10 ci-fre riportato sulla targhetta di fabbricazione della macchina.

Pulire regolarmente il filtrlo all'entrata dell'aria della macchina. A tal fine, svitare il raccordo per tubo 1 e rimuovere dal filtrlo le particelle di polvere e di sporcia. Rimontare quindi di nuovo bene il raccordo per tubo.

Per poter evitare possibili danni alle valvole interne della macchina, avvitando e svitando il raccordo per tubo 1 si dovrebbe bloccare con una chiave fissa (22 mm) il raccordo di collegamento spor-gente della bocca di entrata dell'aria 19.

Le particelle di acqua e di sporcizia contente nell'aria compressa provocano la formazione di ruggine e l'usura di lamelle, valvola etc. Per poter evitare tali effetti si dovrebbero applicare alcune gocce di olio per motori alla bocca di

entrata dell'aria 19. Collegare la macchina nuovamente all'alimentazione dell'aria e lasciarla funzionare per 5-10 s quando si procede alla raccolta dell'olio in uscita utilizzando un panno di stoffa. Se la macchina non viene utilizzata per lunghi periodi di tempo si consiglia di seguire sempre il procedimento descririto.

1 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

VOOR PERSLUCHTGEREEDSCHAPPEN

WAARSCHUWING
