BRUKSANVISNING UHE2450 METABO

8.13 Borttagning av chuck

Snabbchuck Futuro Top (3)

Rengöring av snabbchuckar:

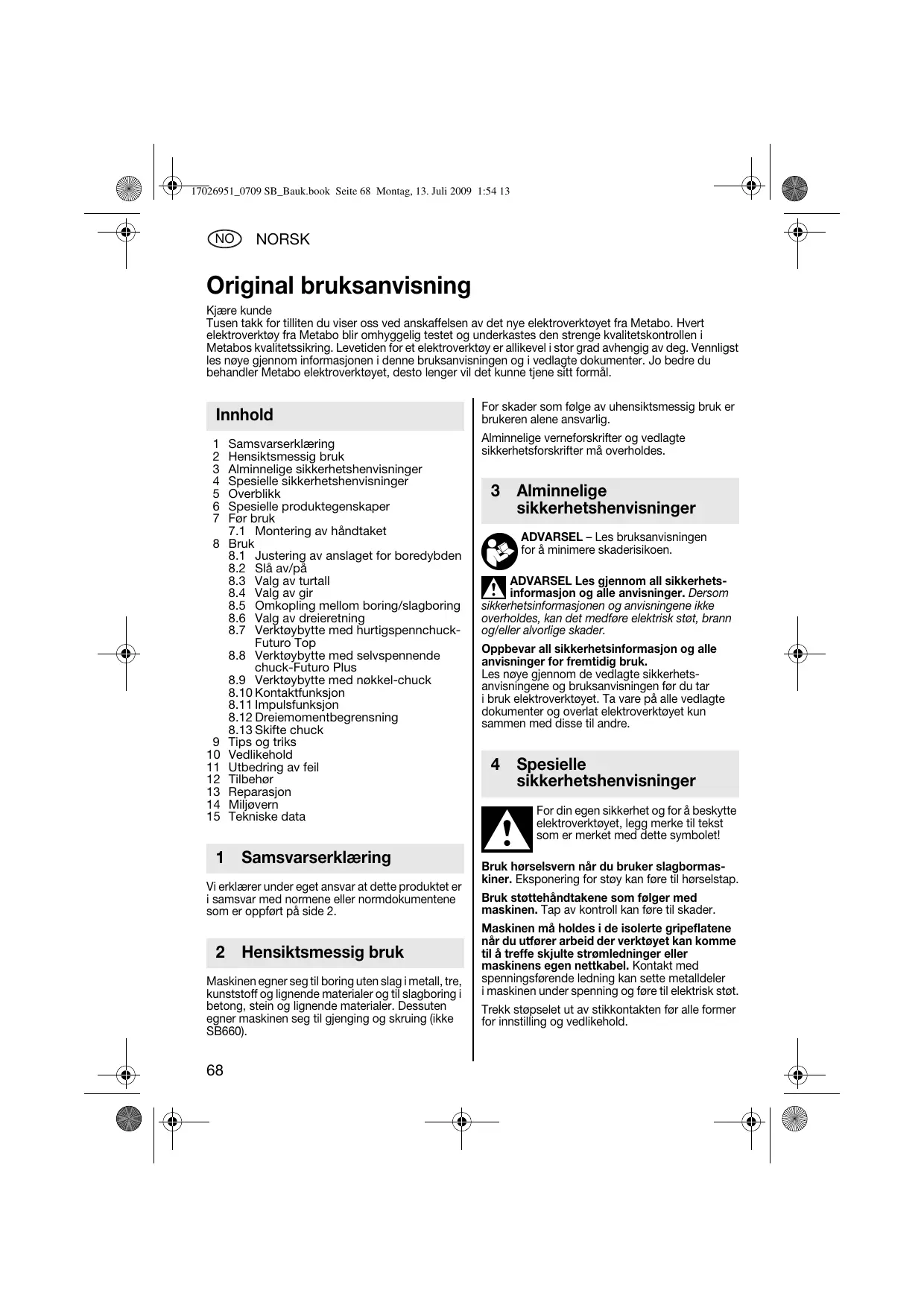

Original bruksanvisning

Kjaere kunde

Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktoyet fra Metabo. Hvert elektroverktoyr Fab Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktoy er allikevel i stor grad avhengig av deg. Vennligst les noye gjennom informasjonen i dette bruksanvisningen og ivedlagte dokumente. Jo bedre du behandler Metabo elektroverktoyet, desto longer vil det kinne tjene sitt formal.

Innhold

1 Samsvarserklaering
2 Hensiktsmessig bruk
3 Alminnelige sikkerhetshenvisninger
4 Spesielle sikkerhetshenvisninger
5 Overblick
6 Spesielleproduktegenskaper
7 Forbruk

8 Bruk
8.1 Justering av anslaget for boredybden
8.2 Slå av/på
8.3 Valg av turtall
8.4 Valg av gir
8.5 Omkopling mellom boring/slagboring
8.6 Valg av dreieretning
8.7 Verktøybytte med hurtigspennchuck-Futura Top
8.8 Verktøybytte med selvspennende chuck-Futura Plus
8.9 Verktøybytte med nøkkel-chuck
8.10 Kontaktfunksjon
8.11 Impulsfunksjon
8.12 Dreiemomentbegrensning
8.13 Skiffe chuck

9 Tips og triks

10 Vedlikehold
11 Utbedring av feil
12 Tilbehør
13 Reparasjon
14 Miljøvern
15 Tekniske data

1 Samsvarserklæring

Vi erklær under eget ansvar at dette produktet er i samsvar med normene aller normdokumentene som er oppfør på side 2.

2 Hensiktsmessig bruk

Maskinen egner seg til boring uten slag i metall, tre, kunststoff og lignende materialer og til slagboring i betong, stein og lignende materialer. Dessuten egner maskinen seg til gjenging og skruing (ikke SB660).

For skader som ffolge av uhensiktsmessig bruk er brukeren alene ansvarlig.

Alminnelige vernefskrifter og vedlagte sikkerhetsforskrifter mA overholds.

ADVARSEL Les gjennom all sikkerhets-informasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfere elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les noye gjennom de vedlagte sikkerhetsanvisinngene og bruksanvisinngen for du tar i bruk elektroverktoyet. Ta vare pà alle vedlagtedokumenter og overlat elektroverktoyet kun sammen med disse til andre.

For din egen sikkerhet og for a beskytte elektroverktøyet, legg merke til tekst som er merket med dette symbolet!

Bruh hørsvern nár du bruker slagbormaskiner. Eksponering for stoy kan fore til hørstap.

Bruktøttehandtakene som falgerned maskinen. Tap av kontroll kan fore til skader.

Maskinen ma holdes i de isolerte gripeflatene\ nár du utfær erarbeit der verktøyet kankommen\ til a treffe skjulte stromledninger erller\ maskinens egen nettkabel. Kontakt med\ spenningsførende ledning kan sette metalldeler\ i maskinen under spenning og frei til elektrisk stød.

Trekk stopselet ut av stikkontakten før alle former for innstilling og vedlikehold.

Unngå utilsket start: Frigjør alltid bryteren nár stopselet tas ut av stikkkontakten eller ved strombrudd. Ikke påkrevid for VTC-elektronikk (gjeninnkoblingsvern).

Kontroller at det/DDke finnes strm-, vann- ell gassledninger pA stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Ilke ta pa roterende verktoy!

Spon o.l. mä kun fjernes när maskinen er stoppet.

Metabo S-automatic sikkerhetskobling.

Slå av maskinen øyeblinkkelig nár sikkerhets-kobligen slár inn!

Vær forsiktig ved grovgjengede skruer (innskruing av stalskrue med metrik gjenging erer tommegjenging). Skruehodet kan rives av, ellert det kan oppsta et kraftig tilbakeslag i handetak.

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helseska-delig. A ta på er puste inn stov kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærhen.

Bestemte typ stov, som stov fra eik og bok, regnes mom kretffremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat,trebeskyttelsesmiddel).Asbestholdige materialer skal bare handteres av fagfolk.

• Om mulig mà du bruke stovavsug.
• Sørg for at det er god ventilasjon på arbeidsplassen.
• Det anbefales Å bruke Åndedrettsmaske med filterklasse P2.

Folg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

Små arbeidsemmer må sikres, slick at de/DD. trekkes med av bornaskinen under boring (f.eks. spennes fast i skrustikke ell er med tvinger pa arbeidsbordet).

5 Oversikt

Se side 3 (vennligst brett ut).

1 Nøkkelchuck
2 Selvspennende chuck Futuro Plus *
3 Selvspennende chuck Futuro Top *
4 Anslag for boredybde
5 Skifteknapp for valg av gir
6 Skyveknapp for boring/slagboring
7 Indikator for kontaktstatus
8 Av/På-knapp for kontaktfunksjönen *
9 Innstilli#gshjul for impulsfunksjonen*
10 Elektronisk signalindikator
11 Sperreknapp
12 Innstilli#gshjul forforhandsvalg av turtallet*
13 Bryterknapp
14 Dreieretningsomkopler *

15 Plass til bor*
16 Handtak/gummibelagt handtak*

• Avhengig av utstyret

Hvis innssatsverktoyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holds med begge hendene i de to handtakene. Stå med god balanse og arbeid konsentrt.

Selvbrytende kullbørster:

Maskinen stopper automatisk ved helt utslitte kullbørster.

Ved VTC-elektronikk: En lysdiode vslar for kullbørstene er helt utslitte.

Beskyttele mot gjenstart ved VTC-elektronikk: (SBE 1010 Plus)

Beskyttelsen mot gjenstart forhinder utilskitet start av maskinen ved ny tilkopling til nettet uller när spenningenkommen tilbake etter strombrudd.

Overbelastningsindikator ved VTC-elektronikk: (SBE 1010 Plus)

Overbelastningsindikatoren varsler nár maskinen overbelastes.

Metabo-impulsfunksjon:

(SBE 85, SBE 850 Impuls)

For særdeles enkel inn- og utskruing av skruer som sitter fat, selv hvis skruehodene er skadet.

For ren boring uten kjørning i fliser, aluminium erler andre materialer.

Elektronisk dreiemomentbegrensning:

(SBE 85, SBE 850 Impuls)

Ved innskruing av mindre skruer og giengeskjaerig med gjengetapper med liters diameter kan dreiemomentet reduseres til en verdi som passer til arbeidet som skal utfores.

Metabo-kontaktfunksjon:

(SBE 850 Contact)

For intelligent boring i vegger med skjulte ledninger. Maskinen kopler ut med det samme verktoyet treffer pa ledende, jordet gods ell er pa en stromforende nettledning.

7 Før bruk

! Kontroller før bruk at nettspenningen og nettfrekvensen pa typeskitet stemmer overens med spesifikasjonene for strømnette.

Slik sikrer du at chucken er forsvarlig festet: Etter forste gangs skruing

(hoyregang) trekkes sikkerhetsskruen på innsiden av chucken kraftig til med en skrutrekker (kke alle

modeller har en sik skrue). OBS! Skruen er venstregjenget! (Se kapittel 8.13.)

7.1 Montering av handtaket

For sikkerhets skyld skal det medleverte handtaket alltid brukes.

Apne klemringen ved a vri handtaket (16) mot venstre. Skyv handtaket over maskinens spennhals. Skyv inn anslaget for boreydben (4). Sett fast handtaket forsvarlig fast i onsket vinkel for arbeidsoppgaven.

8 Bruk

8.1 Forskyve anslaget for boredybden

Løsne handtaket (16). Justere anslaget (4) til onsket boredybde og sett fast handtaket igjen.

8.2 Slav/pa

Trykk pa bryterknappen (13) for a sla pa maskinen.

Turtallet kan forandes med bryterknappen (gjelder ikke SB 660).

Med elektronisk mykstart akselererer maskinen trinnlost het det forhandsinnstille turtallet er nadd (SBE 1010 Plus, SBE 85, SBE 850 Impuls, SBE 850 Contact).

For kontinuierlig drift kan bryterknappen lases med sperreknappen (11). Utkoplig oppnas ved Å trykke på bryterknappen en gang til.

Under vedvarende drift fortsetter

maskinen Å gå selv om den blir revet ut av

hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Sta med god balanse og arbeid konsentrtert.

Ønsket gir velges ved Å vri på skifteknappen (5).

Skiffe gir kun ved utlopende maskin (slkortpogav).

1. gir

(lavt turtall, hoyt dreiemoment) f.eks.
til skruing og boring

1. gir

(hoyt turtall) f.eks. til boring og slagboring

8.5 Omkoping mellom boring og slagboring

Velg onsket driftsmåte ved Å flytte skyveknappen (6).

Boring

Slagboring

Arbeid med hoyt turtall under slagboring.

Sett skifteknappen (5) på

Slagboring og boring kun med hoyregange.

8.6 Valg av dreieretning

Valg av dreieretning:

R = Høyregange

L = Venstregange

Chucken mä skrus svært godt fast spindelen, og sikkerhetsskruen pa

innsiden av chucken mä trekkes kraftig til med en skrutrekker (fke alle modeller har en sik skrue). (OBS! Skruen er venstregjenget!) Under venstregang (f.eks. under skruing) kan den ellers lõsne.

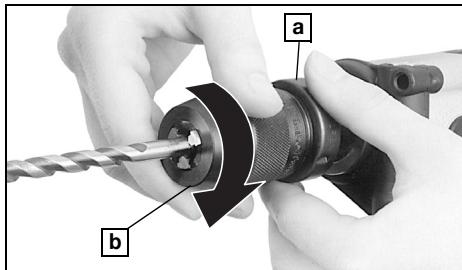

8.7 Verktoybytte med hurtigspennchuck Futuro Top (3)

Sett inn verktoyet. Hold igjen holderingen (a) og skru hylsen (b) kraftig til anslag med den andre händen. For Åpne chucken, hold igjen holderingen (a) og skru hylsen (b) i motsatt retning.

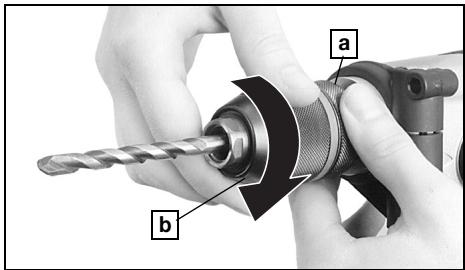

8.8 Verktøybytte med selvspennende chuck Futuro Plus (2)

Sett inn verktayet. Hold igien holderingen (a) og skru hylsen (b) i retning "GRIP, ZU" med den andre handen til den følbare motstanden er overvunnet.

Pass opp: Verktøyet er ikke spent fast enda! Fortsett à skru kraftig (den ma "klikke" under denne operasionen), til det ikke er mulig à skru lengre - Forst na er verktøyet sikkert spent fast.

Med verktoy som har mykt skaft ma det kanskje ettertrekkes etter kort tids boring.

Apne chucken: Hold igjen holderingen (a) og skru hylsen (b) i retning "AUF, RELEEASE" med den andre handen.

Henvisning: Skrallelyden (funksjonsbetinget) som kanskje hores etter apningen av chucken koples ut ved Å skru hylsen i motsatt retning.

När chucken er meget fast lately:
Trekk ut stopslet. Hold chucken fast med en
fastnøkkel og drei hylsen (b) kraftig i retning "AUF, RELEASE".

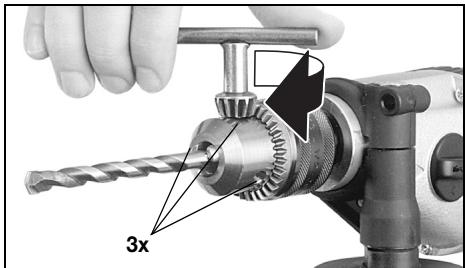

8.9 Verktoybttte med nokkelchuck (1)

Spenne fast verktoyet:
Sett inn verktoyet og spenne fast likt i alle tre boringene med chucknokkelen.

Ta ut verktøyet:
Apne nøkkelchucken med chucknøkkelen og ta ut verktøyet.

8.10 Kontaktfunksjon (SBE 850 Contact)

Trykk tasten (8) for a kople inn contact-funksjonen. Contact-funksjonen kan kuples ut med tasten (8) etter behov, f.eks. for boring i ståldragerere ell vegger med armeringsjern.

Indikatoren for kontaktstatus (7) informerer om den aktuelle tilstand:

Rod: Maskinen har koplet ut fordi ledende, jordet gods ell er en stromforende nettledning ble berort.

Trekke oyeblikelig ut maskinen med boret fra borehullet, og reparer fagmessig eventuelle skader som er oppstatt.

Aus (av):Kontaktfunksjonen er slatt av.

8.11 Impulsfunksjon (SBE 85, SBE 850 Impuls)

Still inn pa innstillingshjulet (9).

Impulsfunksjonen koblet ut permanent ^+ Impulsfunksjon av (til boring)

Anbefalte innstillinger for iskruing i f. eks. tre (fingjengede skruer)::

Skru av chucken med to fastnokler.

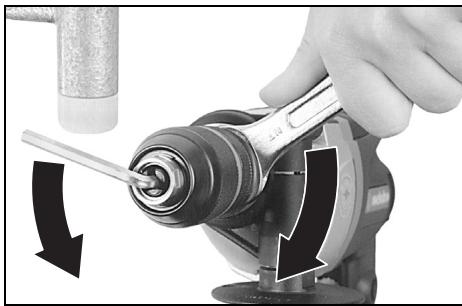

Selvspennende chuck Futuro Plus (2)

Skru ut sikkerhetsskruen. Pass opp: Venstregjenger!

Hold igjen chicken med en fastnokkel. Løne chucken med et lett slag med gummihammer på en fastspent umbraco-nokkel og skru av.

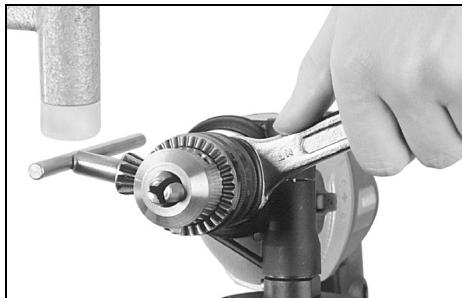

Nokkelchuck (1)

Skru ut sikkerhetsskruen. Pass opp: Venstregjenger!

For a fjerne steinstov aller spon ved boring av dype hull, dra ut boret fra tid til annihil.

Bore uten slag i fliser og annet sprott materiale. IFor a bore uten kjoorning, sett pa impulsfunksjonen (SBE 85, SBE 850 Impuls).

Chucken kan tas av for skruing. Sett inn skrubitsen direkte i borespindelens innvendige sekskant. Skrubitsen holds fast hvis bits-spennhylsen er montert.

Ved gjenging (gjelder ikke SB 660), ha litt olje på gjengetappen. Velg lavt turtall og Kutt med høyregange, og kjør ut med venstregange.

10 Vedlikehold

Rengjöring av selvspennende chuck:
Etter lengere tids bruk, hold chicken med Åpningen ekende nedover, og skru chicken flere ganger helt opp ogammen igjen. Oppsamlet stov faller ut av Åpningen. Regelmessig bruk av rengjöringsspray på spennbakkene og spennbakkeåpningene anbefales.

11 Utbedring av feil

Hvis bryterknappen (13)gressive kan trykkkes inn, kontroller at dreiertningsomkopleren (14) stå helt i stilling R eller L (gjelder ikke SB 660).

SBE 85, SBE 850 Impuls: Hvis innstillingshjulet (9) stilles fra impulsfunksjon til dreiemoment-begrensning nár maskinen er startet, kobles maskinen automatisk ut. Start og stopp maskinen igjen.

Elektronisk signalindikator (10)

(SBE 1010 Plus)

Rask blinking - Beskytelse mot gienstart

For sikkerhefens skyld starter ikke den fremdeles pâtte maskinen av seg selv när spenningen kommer tilbake etter et strombrudd. Slä maskinen av og på igjen.

Sakte blinking - Slitte kullbørster

Kullborstene ernesten helt utslitte. Maskinen stopper automatisk ved helt utslitte kullborster. La kundeservice bytte kullborstene.

Kontinuerlig Ivs - Overbelastning

Ved en lengere págäende overbelastning av maskinen, begrenses effektopptaket for Å unngåytterligere overopbehng av motoren.

La maskinen kjole seg ned pà tomgang ved høyturtall.

12 Tilbehør

Bruk kun originalt Metabo-tilbehør.

Kontakt din forhandler hvis du trenger tilbehør.

For valg avretttilbehør,meddel forhandleren den noyaktig type av ditt elektroverktøy.

Se side 4.

A Metaboks
B Vinkelbore- og skruoppsats
C Bøyelig aksel
D Stottetallerken av gummi
E Slopeblader
F Borestativ (Maskinholderen kan snus 360^ .)
G Frese-/borestativ (Tannstangsøyle med føringsspor)
H Maskinskruestikke

I Staltrad-penselbørste
J Staltråd-koppbørste
K Staltrad-skivebørste
L Monter bits-spennhylse

Reparasjoner på elektroverktøy munch kun foretas av el-fagpersonell!

Metabo-elektronktoy som trenger reparasjon kan sendse til adressene som er angitt på nest siste widen.

Ved innsending, vennligst vedlegg en beskrivelse av oppdagede feil.

14 Miljøvern

Metabo-emballasje egner seg til 100% for gjenvinning.

Utslitte elektronverktøy inneholder store mengder av rå- og kunststoffer som øgså kan kjores gjennom en gjenvinningsprossess.

Denne bruksanvising er trykt på papir som er bleket uten klor.

Kun for EU-land: Kast aldri elektroverktoy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, mä elektroverktoy som/DDle longer skal brukes, samles separat og returneres til et miljøvennellig gjenvinningsanlegg.

15 Tekniske data

Forklaringer til opplysningene på side 2.

Med forbehold om endringer i hensikt av tekisk framskritt.

P1 = Nominelt effektetopptak

P2 = Ytelse

n1*1 Tomgangsturtall

n2*1 = Belastningsturtall

max = Maksimal borediameter

S max = Maksimalt antall slag

b = Chuckens spennvidde

G = Borespindelens gjenger

H = Borespindel med innvendig sekskant

m = Vekt

D = Diameter av spennhalsen

Totalverdi for vibrasjon (vektorsum i tre retninger)
fastsatt int. EN 60745:

a_h,ID = Typisk vurdert aktelerasjon i hand-arm-omraret (Slagboring i betong)

K_h,ID Usikkerhet (vibrasjon)

Vibrasjonsnivæt som er oppgitt i disse anvisin-gene er mål't. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det malte vibrasjonsnivæt er øgsa egnet til en forelpig vurdering av vibrasjonsbelast-ningen.

Det oppgitte vibrasjonsnivæt gjelder for hovedbruksområdene for elektroverktøyet. Hviselektroverktøyet brukes til andre formål, med annetinnatsverktøyt eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivæt. Dettekan øke belastningen betraktelig i lopet av totaltarbeitidstidsrom.

En noyaktig vurdering av vibrasjonsbelastningen far man bare hvis ogsa den tiden maskinen er avslatt aller pa, men违法犯罪 med. Dette kan redusere vibrasjonsbelastningen betraktelig i lopet av totalt arbeitsdstidsrom.

Innfor ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, tiltak som sikrer at brukeren er varm på hendene, organisering arbeitsgangen.

Måleverdier er regnet ut etter EN60745.

*1 Energirik høyfrekvensstoy kan forårsake opp til 20% forandring p á turtallet. Turtallet gär imidiertid tiblake til normalverdien s加密 stoen har avtatt helt (gjelder kun Impuls- og Contact-maskiner).

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Original brugsanvisning

Kare kunde,

Maskinen er egnet til boring utden slag i metaller, trae, plast og lignende materialer smt er egnet til slagboring i beton, sten og lignende materialer. Derudover kan maskinen anvendes til gevindskaering og til skruning (ikke model SB 660).

Genstartbeskytse ved VTC-elektronik: (SBE 1010 Plus)

Vaelg omdrejningsretning:
R = Hojregang
L = Venstregang

Mälevaerdier fastlagt i henhold til EN 60745.

*1 Meget energiholdige højfrekvente forstyrelser kan medfore omdrejningssvingninger på op til 20%. Omdrejningshastighedenær dog sit normale leije, sjnst forstyrelsen forsvdner (kun impuls-, contact-maskiner).

De angivne tekniske data er tolerancesat (svarende til de pagaelende gyldige standarder).
