MODE D'EMPLOI UHE2450 METABO

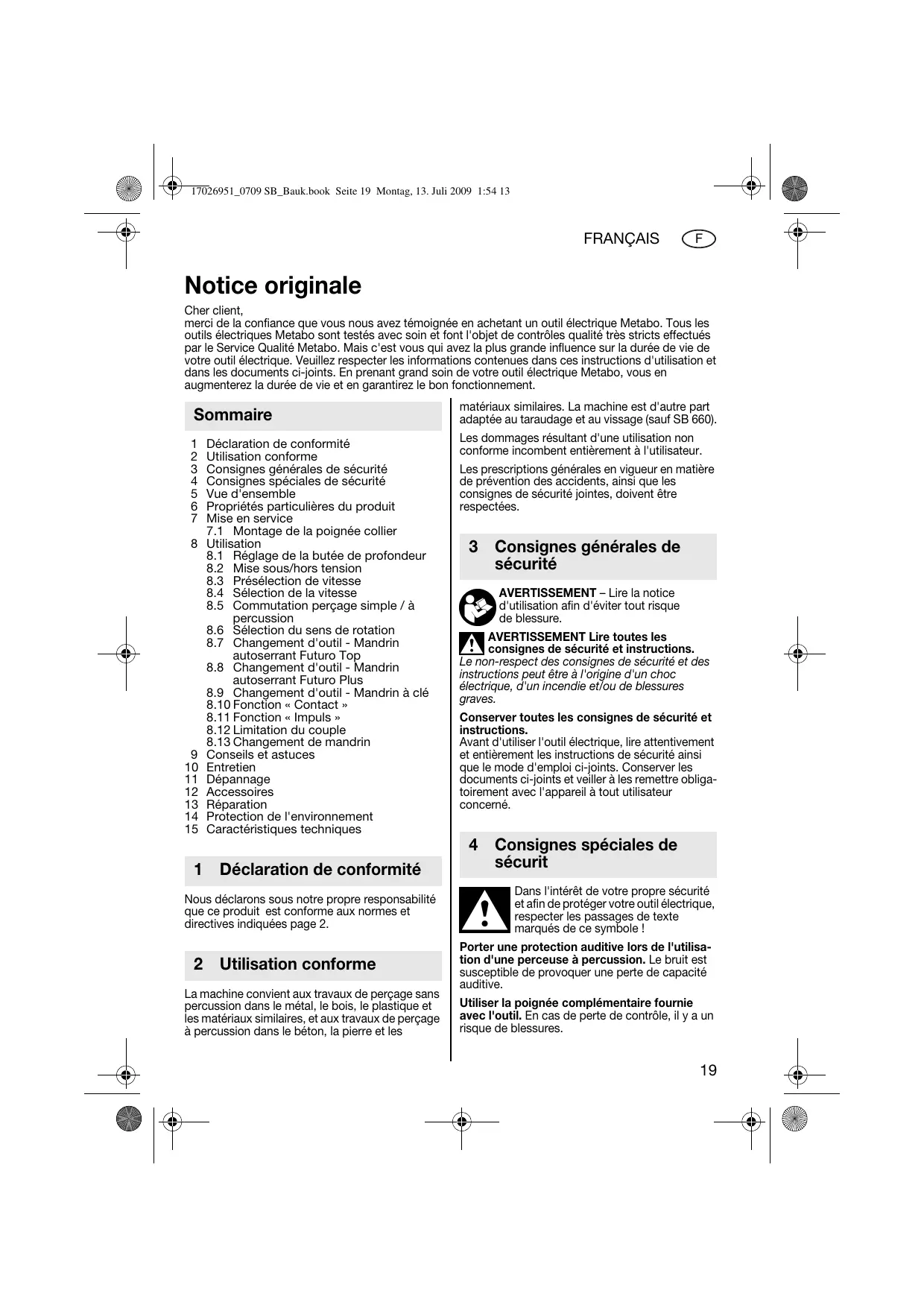

Notice originale Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

matériaux similaires. La machine est d'autre part adaptée au taraudage et au vissage (sauf SB 660).

Les dommages résultant d'une utilisation non conforme incombent entièrement à l'utilisateur.

Déclaration de conformité

Utilisation conforme Consignes générales de sécurité Consignes spéciales de sécurité Vue d'ensemble Propriétés particulières du produit Mise en service 7.1 Montage de la poignée collier Utilisation 8.1 Réglage de la butée de profondeur 8.2 Mise sous/hors tension 8.3 Présélection de vitesse 8.4 Sélection de la vitesse 8.5 Commutation perçage simple / à percussion 8.6 Sélection du sens de rotation 8.7 Changement d'outil - Mandrin autoserrant Futuro Top 8.8 Changement d'outil - Mandrin autoserrant Futuro Plus 8.9 Changement d'outil - Mandrin à clé 8.10 Fonction « Contact » 8.11 Fonction « Impuls » 8.12 Limitation du couple 8.13 Changement de mandrin Conseils et astuces Entretien Dépannage Accessoires Réparation Protection de l'environnement Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

2 Utilisation conforme

La machine convient aux travaux de perçage sans percussion dans le métal, le bois, le plastique et les matériaux similaires, et aux travaux de perçage à percussion dans le béton, la pierre et les

Les prescriptions générales en vigueur en matière de prévention des accidents, ainsi que les consignes de sécurité jointes, doivent être respectées.

3 Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci-joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

4 Consignes spéciales de sécurit

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole ! Porter une protection auditive lors de l'utilisation d'une perceuse à percussion. Le bruit est susceptible de provoquer une perte de capacité auditive. Utiliser la poignée complémentaire fournie avec l'outil. En cas de perte de contrôle, il y a un risque de blessures.

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur

électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance. Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Ceci n'est pas nécessaire avec le système électronique VTC (protection antiredémarrage). Vérifier que l'objet de l'intervention ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux). Ne pas toucher l'accessoire lorsqu'il est en rotation ! Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt. Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécurité, immédiatement arrêter la machine ! Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés sur la poignée. Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Veiller à une bonne aération du site de travail. - Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter. Les pièces à usiner plus petites doivent être assurées de sorte à ne pas pouvoir être emportées par le foret lors du perçage (par exemple lors du serrage dans un étau ou sur l'établi avec des serrejoints).

Voir page 3 (déplier). 1 Mandrin à clé * 2 Mandrin autoserrant Futuro Plus * 3 Mandrin autoserrant Futuro Top * 4 Butée de profondeur 5 Sélecteur de vitesse 6 Commutateur à coulisse perçage simple / à percussion 7 Affichage d'état « contact » * 8 Fonction « Contact » marche-arrêt * 9 Molette de réglage pour fonction «Impuls»* 10 Affichage signal électronique * 11 Bouton de blocage 12 Molette de présélection de la vitesse * 13 Gâchette 14 Inverseur de sens de rotation * 15 Compartiment à forets * 16 Poignée collier/poignée collier avec revêtement caoutchouté* * selon l'équipement standard

6 Propriétés particulières du produit

Débrayage de sécurité Metabo S-automatic : Si l'outil interchangeable reste coincé ou accroché, la transmission de la force vers le moteur est limitée. Comme dans ce cas, on rencontre des forces élevées, il faut systématiquement saisir la machine des deux mains aux poignées prévues à cet effet, veiller à bien se camper sur ses jambes et à se concentrer sur son travail. Balais autorupteurs: Quand les balais de charbon sont complètement usés, la machine s'arrête automatiquement. Système électronique VTC: une diode lumineuse s'allume avant que les balais de charbon soient complètement usés. Protection contre le redémarrage avec le système VTC: (SBE 1010 Plus) La protection contre le redémarrage empêche un redémarrage intempestif de la machine après un nouveau branchement au secteur ou en cas de remise sous tension après une coupure de courant. Indication de surcharge avec le système VTC: (SBE 1010 Plus) L'indicateur de surcharge prévient en cas de surcharge de la machine. Fonction Metabo « Impuls »: (SBE 85, SBE 850 Impuls) Pour le vissage et le dévissage aisé de vis bloquées, même quand les têtes de vis sont endommagées. Pour un démarrage de perçage rapide sans

pointage, que ce soit dans du carrelage, de l'aluminium ou d'autres matériaux.

présélectionnée (SBE 1010 Plus, SBE 85,

SBE 850 Impuls, SBE 850 Contact).

Limitation électronique du couple :

(SBE 85, SBE 850 Impuls) Le couple peut être diminué à une valeur correspondant au travail à effectuer en vissant de petites vis et en filetant avec des taraudeuses à un diamètre inférieur.

Pour un fonctionnement continu, la gâchette peut

être verrouillée avec le bouton de blocage (11). Pour la déverrouiller, actionner de nouveau la gâchette.

Fonction Metabo « Contact »:

(SBE 850 Contact) Pour un perçage intelligent dans les murs comportant des conduites ou des câbles cachés. La machine s'arrête immédiatement quand l'outil rencontre un matériau conducteur relié à la terre ou des câbles secteur conducteurs d'électricité.

Avant la mise en service, s'assurer que la tension et la fréquence secteur mentionnées sur la plaque signalétique correspondent bien aux caractéristiques de votre réseau électrique. Pour garantir la bonne tenue du mandrin de perçage : Après le premier perçage (rotation à droite), resserrer énergiquement la vis de sécurité située à l'intérieur du mandrin (si le modèle en comporte une) à l'aide d'un tournevis. Attention filet à gauche ! (Voir chapitre 8.13.) 7.1

Si elle est réglée sur marche continue, la machine continue à tourner si elle s'arrache de la main. Pour cette raison, il faut systématiquement saisir la machine des deux mains aux poignées prévues à cet effet, veiller

à bien se camper sur ses jambes et à se concentrer sur son travail. 8.3

Avec la molette de réglage (12), présélectionner la vitesse maximale. Voir les vitesses conseillées pour le perçage à la page 4.

Ouvrir l'anneau de serrage en tournant la poignée

(16) vers la gauche. Faire coulisser la poignée sur le collier du marteau. Introduire la butée de profondeur (4). Selon l'utilisation souhaitée, serrer vigoureusement la poignée dans l'angle désiré.

Sélection de la vitesse

Sélectionner la vitesse souhaitée en tournant le commutateur (5).

Ne commuter que lorsque la machine est en décélération (brève mise en marche/arrêt). 1ère vitesse (vitesse réduite, couple élevé) p. ex. pour le vissage, perçage 2ème vitesse (grande vitesse) p. ex. pour le perçage, perçage avec percussion

Montage de la poignée collier

Pour des raisons de sécurité, utilisez toujours la poignée collier qui est comprise dans la livraison.

Présélection de la vitesse

Commutation perçage simple /

Sélectionner le mode de fonctionnement souhaité en déplaçant le commutateur à coulisse (6).

Perçage simple Perçage avec percussion

Réglage de la butée de profondeur

Desserrer la poignée collier (16). Mettre en place la butée de profondeur (4) sur la profondeur de perçage souhaitée et resserrer la poignée.

Mise sous/hors tension

Pour mettre la machine en marche, actionner la gâchette (13).

La vitesse peut être modifiée via la gâchette (sauf SB 660). Grâce au démarrage électronique en douceur, la machine accélère en continu jusqu'à la vitesse

En mode Perçage avec percussion, travailler à grande vitesse. Régler le commutateur (5) sur

. Perçage avec percussion et perçage simple uniquement en rotation à droite. 8.6

Sélection du sens de rotation

(sauf SB 660) N'actionner l'inverseur du sens de rotation (14) que lorsque le moteur est arrêté.

Sélectionner le sens de rotation:

R = vers la droite L = vers la gauche

Le mandrin de perçage doit être

énergiquement vissé sur la broche, et la vis de sécurité située à l'intérieur du mandrin de perçage (si le modèle en comporte une) doit être énergiquement serrée à l'aide d'un tournevis. Attention filet à gauche ! Dans le cas contraire, il risquerait de se desserrer en rotation à gauche (par ex. pour visser). 8.7

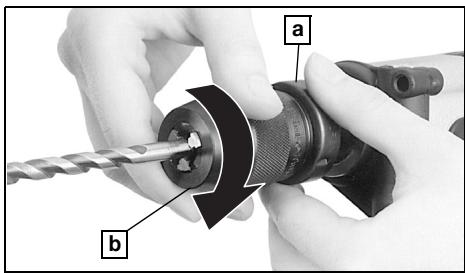

Changement d'outil - Mandrin autoserrant Futuro Top (3)

Remarque: Le cliquetis (lors du fonctionnement)

éventuellement perceptible après ouverture du mandrin est éliminé en tournant la douille dans le sens inverse. Lorsque le mandrin est complètement bloqué : Débrancher la fiche du secteur. Tenir le mandrin avec une clé à fourche au niveau de la tête et tourner la douille (b) avec force dans le sens "AUF, RELEASE". 8.9

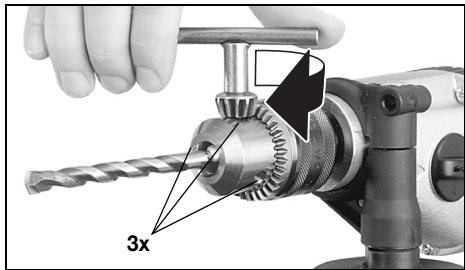

Changement d'outil - Mandrin à clé (1)

Mettre l'outil en place. Maintenir la bague de serrage (a) et tourner vigoureusement la douille (b) avec l'autre jusqu'à la butée. Pour libérer l'outil, tenir la bague de serrage (a) et tourner la douille (b) dans le sens inverse.

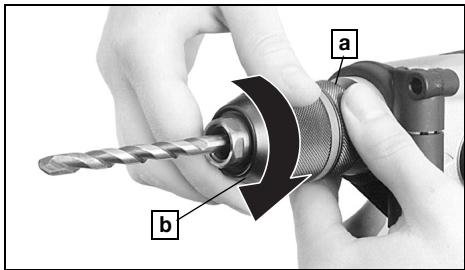

Changement d'outil - Mandrin autoserrant Futuro Plus (2) a

Mettre l'outil en place et le serrer uniformément dans les 3 trous avec la clé. Enlèvement de l'outil: Ouvrir le mandrin avec la clé et enlever l'outil. 8.10 Fonction « Contact » (SBE 850 Contact) Appuyer sur le bouton (8) pour enclencher la fonction Contact. La fonction Contact peut éventuellement être désactivée à l'aide du bouton (8), p. ex. pour le perçage de poutres en acier ou de cloisons avec armature en acier.

Mettre l'outil en place. Tenir la bague de serrage (a) et tourner avec l'autre main la douille (b) dans le sens «GRIP, ZU», jusqu'à ce que la résistance mécanique perceptible soit surmontée. Attention! L'outil n'est pas encore serré! Continuer à tourner vigoureusement(un « clic » doit être perçu), jusqu'à ce qu'il ne soit plus possible de continuer - Ce n'est qu'à présent que l'outil est serré de façon sûre. En cas de tige d'outil non trempée, il convient de procéder éventuellement à un resserrage après une brève période de perçage. Ouverture du mandrin: Tenir la bague de serrage (a) et tourner avec l'autre main la douille (b) dans le sens «AUF, RELEASE».

L'affichage d'état « Contact » (7) informe sur l'état momentané:

Vert: Fonction « Contact » activée. Rouge: la machine s'est arrêtée parce qu'elle a touché un matériau conducteur relié à la terre ou un câble conducteur de courant. Retirer immédiatement la machine avec l'outil du trou de perçage et réparer les éventuels dommages par un spécialiste. Arrêt: Fonction « Contact » désactivée. 8.11 Fonction d'impulsion (SBE 85, SBE 850 Impuls) Régler au niveau de la molette (9). +

La fonction impulsions est toujours activée

Arrêt de la fonction d'impulsion (pour le perçage)

Réglages recommandés pour le vissage p. ex. dans le bois (vissage en douceur) ::

8.12 Limitation du couple

(SBE 85, SBE 850 Impuls)

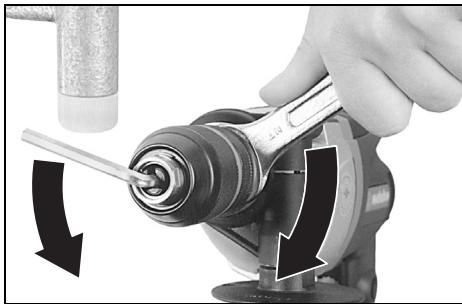

Tenir la broche avec une clé à fourche. Débloquer le mandrin en frappant légèrement avec un marteau en caoutchouc sur une clé mâle coudée pour vis à six pans serrée dans le mandrin et le dévisser.

Le moteur s'arrête une fois que le couple présélectionné est atteint. Régler au niveau de la molette (9). (positions 1 à 6).

Le moteur s'arrête une fois qu'un couple inférieur est atteint.

Le moteur s'arrête une fois qu'un couple supérieur est atteint.

Dévisser la vis de sécurité. Attention : pas à gauche!

8.13 Dépose de mandrin

Mandrin autoserrant Futuro Top (3)

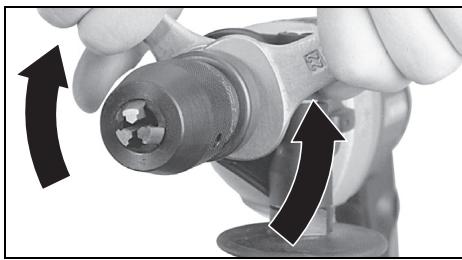

Dévisser le mandrin avec deux clés à fourche.

Mandrin autoserrant Futuro Plus (2)

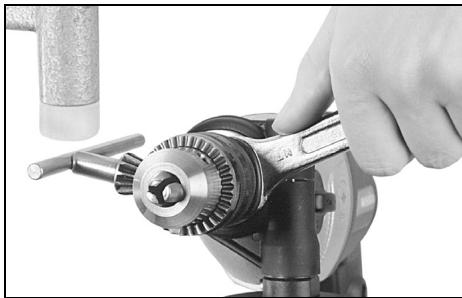

Tenir la broche avec une clé à fourche. Débloquer le mandrin en frappant légèrement avec un marteau en caoutchouc sur la clé à mandrin serrée et le dévisser.

9 Conseils et astuces

Dévisser la vis de sécurité. Attention : pas à gauche!

En cas de perçages profonds, retirer de temps à autre l'outil du trou de perçage pour éliminer la poussière ou les copeaux.

Percer les carrelages et autres matériaux cassants sans percussion. Activer la fonction « Impuls » (SBE 85, SBE 850 Impuls) pour le démarrage du perçage sans pointage.

Pour le vissage, le mandrin peut être démonté.

Placer l'embout de vissage directement dans l'alésage à six pans. Quand la douille de serrage d'embout est montée, l'embout de vissage est maintenu. Pour le taraudage, (sauf SB 660) huiler légèrement le taraud. Sélectionner une vitesse réduite et . Tarauder vers la droite, stopper, sortir en tournant vers la gauche.

Nettoyage du mandrin autosserrant: au bout d'un certain temps, tenir le mandrin avec l'ouverture vers le bas et l'ouvrir et le fermer plusieurs fois complètement. La poussière qui s' est accumulée tombe de l'ouverture. L'utilisation régulière de spray de nettoyage au niveau des mors et de leurs guidages correspondants est conseillée.

Si la gâchette (13) ne peut pas être actionnée, vérifier si l'inverseur de sens de rotation (14) est complètement en position R ou L (sauf la SB 660). SBE 85, SBE 850 Impuls: Quand la machine est connectée et si la molette de présélection de la vitesse est réglée de (9) fonction d'impulsion à limitation du moment de couple, la machine s'arrête automatiquement. Arrêter et rebrancher la machine. Affichage signal électronique (10) (SBE 1010 Plus) Clignotement rapide - Protection contre le redémarrage Quand la tension revient après une coupure du courant secteur, la machine encore sous tension ne redémarre pas d'elle-même. Ceci pour des raisons de sécurité. Arrêter la machine et la redémarrer. Clignotement lent - Balais de charbon usés Les balais de charbon sont presque complètement usés. Quand ils sont complètement usés, la machine s'arrête automatiquement. Faire remplacer les balais de charbon par le service après-vente. Allumage permanent - Surcharge En cas de surcharge prolongée de la machine, la puissance absorbée est réduite, ce qui permet d'éviter un excédent de surchauffe du moteur. Laisser refroidir la machine au ralenti à haute vitesse. f

N'utiliser que des accessoires originaux Metabo.

Si vous avez beson d'accessoires, veuillez vous adresser à votre concessionnaire.

Pour choisir l'accessoire approprié, veuillez indiquer le type exact de votre outillage électrique à votre revendeur. Voir page 4. A Metabox B Adaptation renvoi d'angle C Flexible D Plateau à poncer en caoutchouc E Disques abrasifs sur toile F Support de perçage (possibilité de faire tourner le berceau du support sur 360° autour de la colonne.) G Support de moulurage / perçage (Colonne à crémaillère et rainure de guidage) H Etau machine I Brosse métallique, forme pinceau J Brosse métallique boisseau K Brosse métallique ronde L Douille de serrage pour embouts Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

Les réparations sur les outillages électriques ne doivent être effectuées que par un électricien spécialisé! Les outillages électriques Metabo devant être réparés peuvent être envoyés aux adresses mentionnées à l'avant-dernière page. Lors de l'expédition pour réparation, veuillez décrire le défaut constaté.

14 Protection de l'environnement

Les emballages Metabo sont à 100% recyclables. Les outillages électriques et les accessoires hors d'usage comportent de grandes quantités de matières premières et plastiques précieuses qui peuvent être également envoyées au recyclage. Cette notice d'utilisation est imprimée sur du papier blanchi sans chlore. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Porter un protège-oreilles!

15 Caractéristiques techniques

Explications relatives aux indications de la page 2. Sous réserve de modifications inhérentes au progrès de la technique. P1 P2 n1 *1 n2 *1 ø max S max b G H m

D Puissance nominale absorbée

Puissance utile Vitesse à vide Vitesse en charge Diamètre de perçage maximal Cadence de frappe maximale Capacité du mandrin Filetage de broche Broche à six pans creux Poids Diamètre du collet

Valeurs de mesure déterminées conformément

à la norme EN 60745. *1 Les perturbations haute fréquence de forte énergie peuvent provoquer des variations de la vitesse de rotation allant jusqu'à 20 %. Ces variations cessent toutefois dès que les perturbations ont disparu (uniquement machines « Impuls », « Contact »). Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la

EN 60745 : ah,ID = Accélération type évaluée au niveau du bras et de la main (Perçage avec percussion du béton) Kh,ID = Incertitude (oscillation) Le niveau d'oscillation indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude d'oscillation. Le niveau d'oscillation indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau d'oscillation peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale de travail. Pour estimer de manière exacte l'amplitude d'oscillation, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale de travail. Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des oscillations, telles que : maintenance de l'outil électrique et outils de travail, maintien des mains au chaud, organisation du travail. Niveau de bruit, évaluation type, A: LpA = Niveau de pression acoustique LWA = Niveau de puissance acoustique KpA, KWA= Incertitude (niveaux sonores)

ø max S max b G H m D
