BRUGSANVISNING UHE2450 METABO

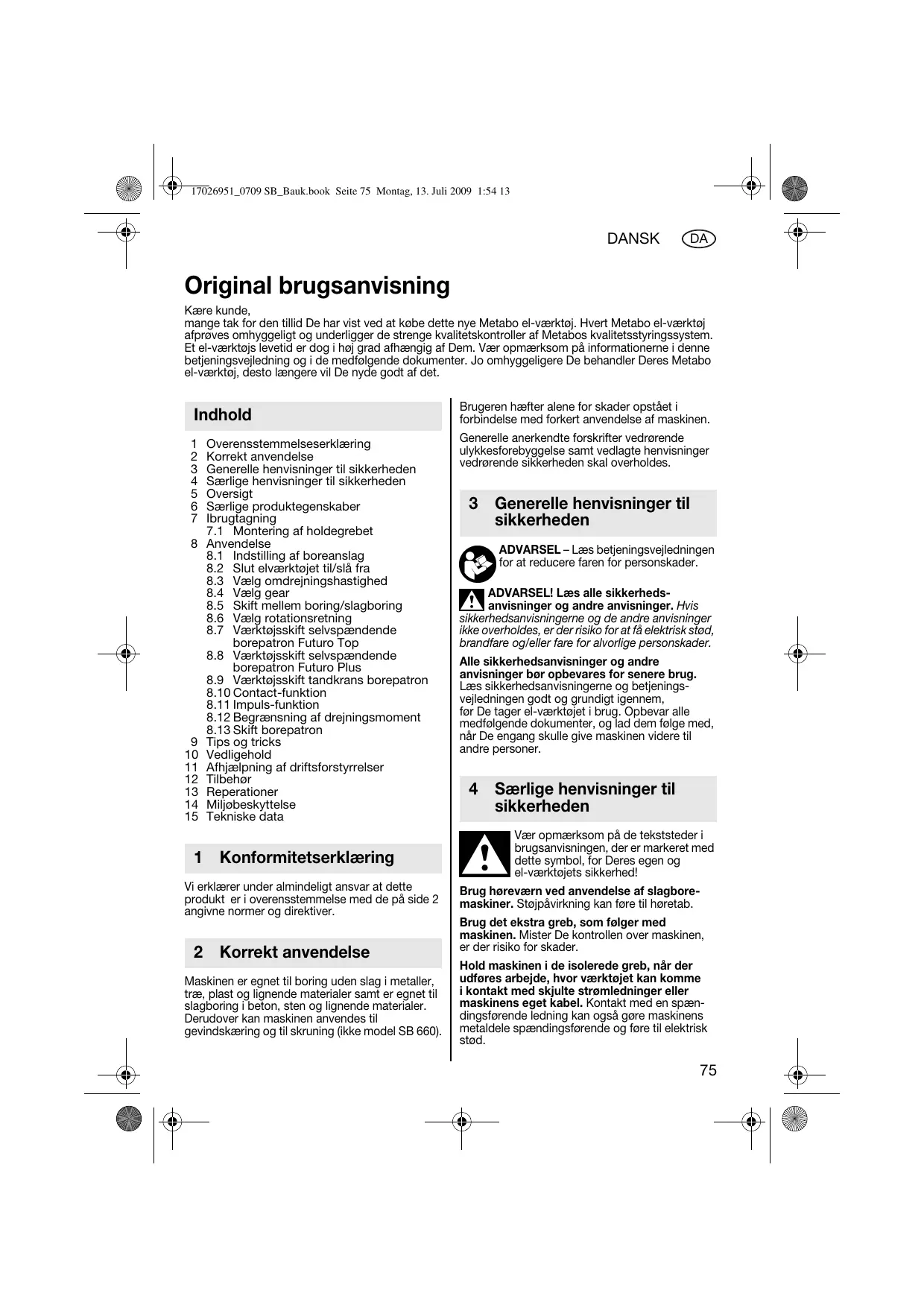

Original brugsanvisning Kære kunde, mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo omhyggeligere De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det. Indhold Brugeren hæfter alene for skader opstået i forbindelse med forkert anvendelse af maskinen.

Generelle anerkendte forskrifter vedrørende ulykkesforebyggelse samt vedlagte henvisninger vedrørende sikkerheden skal overholdes.

Overensstemmelseserklæring Korrekt anvendelse Generelle henvisninger til sikkerheden Særlige henvisninger til sikkerheden Oversigt Særlige produktegenskaber Ibrugtagning

8.1 Indstilling af boreanslag

8.2 Slut elværktøjet til/slå fra

8.3 Vælg omdrejningshastighed

8.5 Skift mellem boring/slagboring

8.6 Vælg rotationsretning

8.7 Værktøjsskift selvspændende

borepatron Futuro Top

8.8 Værktøjsskift selvspændende

borepatron Futuro Plus

8.9 Værktøjsskift tandkrans borepatron

8.10 Contact-funktion

8.11 Impuls-funktion

8.12 Begrænsning af drejningsmoment

8.13 Skift borepatron

Tips og tricks Vedligehold Afhjælpning af driftsforstyrrelser Tilbehør Reperationer Miljøbeskyttelse Tekniske data 1 Konformitetserklæring Vi erklærer under almindeligt ansvar at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver. 2 Korrekt anvendelse Maskinen er egnet til boring uden slag i metaller, træ, plast og lignende materialer samt er egnet til slagboring i beton, sten og lignende materialer. Derudover kan maskinen anvendes til gevindskæring og til skruning (ikke model SB 660). 3 Generelle henvisninger til sikkerheden ADVARSEL – Læs betjeningsvejledningen for at reducere faren for personskader. ADVARSEL! Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for at få elektrisk stød, brandfare og/eller fare for alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger bør opbevares for senere brug. Læs sikkerhedsanvisningerne og betjeningsvejledningen godt og grundigt igennem, før De tager el-værktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, når De engang skulle give maskinen videre til andre personer. 4 Særlige henvisninger til sikkerheden Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed! Brug høreværn ved anvendelse af slagboremaskiner. Støjpåvirkning kan føre til høretab. Brug det ekstra greb, som følger med maskinen. Mister De kontrollen over maskinen, er der risiko for skader. Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

DANSK Træk stikket ud af stikkontakten, før der foretages nogle indstillinger. Undgå utilsigtet start: Frigør altid kontakten, når stikket trækkes ud af stikdåsen, eller når der opstår strømafbrydelse. Ikke nødvendigt ved VTC-elektronik (genstartssikring). Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor). 11 Låsemekanisme 12 Reguleringshjul til forindstilling af omdrejningshastighed * 13 Afbrydergreb 14 Omdrejningsretningomskifter * 15 Boredepot * 16 Holdegreb/holdegreb med gummilag*

• afhængig af udstyret Tag ikke om det roterende værktøj! Spåner og lignende fjernes først, når maskinen er stoppet. Metabo S-automatic sikkerhedskobling. Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres! Pas på ved hårde skrueopgaver (iskruning af skruer med metrisk eller tommegevind i stål)! Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet. Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/ eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. - Brug så vidt muligt støvudsugning. - Sørg for god ventilation på arbejdspladsen. - Det anbefales at bruge et åndedrætsværn i filterklasse P2. Vær opmærksom på de gældende regler i dit land vedrørende de bearbejdede materialer. Små arbejdsemner skal sikres sådan, at de ikke rives med af boret, når der bores i dem (f.eks. ved at spænde dem op i et skruestik eller ved at spænde dem fast på arbejdsbordet med skruetvinger). 5 Oversigt Se side 3 (foldes ud).

Tandkrans-borepatron * Selvspændende borepatron Futuro Plus * Selvspændende borepatron Futuro Top * Boreanslag Afbryderknap til gearvalg Skydekontakt boring/slagboring Contact-status-visning * Tasten contact-funktion ON/OFF * Reguleringshjul til impuls-funktionen * Elektronik-signal-visning * 6 Særlige produktegenskaber Metabo S-automatic sikkerhedskobling: Hvis værktøjet sidder i klemme reduceres kraften til motoren. På grund af de stærke kræfter, der udvikles, skal De altid holde begge hænder på håndgrebene, finde et sikkert fodfæste og arbejde koncentreret. Selvafbrydende motorkul: Når motorkullet er fuldstændigt nedslidt, stopper elværktøjet automatisk. Ved VTC-elektronik: En lysdiode advarer herom, før motorkullene er fuldstændigt nedslidte. Genstartbeskyttelse ved VTC-elektronik: (SBE 1010 Plus) Beskyttelse mod genopstart forhindrer en utilsigtet genopstart af elværktøjet efter nettilslutning er foretaget på ny eller i forbindelse med at strømmen kommer igen efter strømsvigt. Visning af overbelastningssikring ved VTC-elektronik: (SBE 1010 Plus) Visningen af overbelastningssikring advarer mod overbelastning af elværktøjet. Metabo impuls-funktion: (SBE 85, SBE 850 Impuls) For en nem i- og afskruning af fastsiddende skruer, selv med beskadigede skruehoveder. For en praktisk forboring uden at kørne, om det drejer sig om i fliser, aluminium eller i andre materialer. Metabo contact-funktion: (SBE 850 Contact) For intelligent boring i vægge med udlagte ledninger. Såsnart det anvendte elværktøj støder på et ledende, jordet materiale eller på strømførende netledninger, stopper elværktøjet med det samme. 7 Ibrugtagning Kontroller før ibrugtagningen, om den angivne netspænding og netfrekvens på typeskiltet svarer til lysnettets data. 17026951_0709 SB_Bauk.book Seite 77 Montag, 13. Juli 2009 1:54 13 DANSK

(lavt omdrejningshastighed, højt drejningsmoment) f.eks. til skruning, boring Sørg for, at borepatronen sidder sikkert: Efterspænd låseskruen indvendigt i borepatronen (såfremt monteret / afhængigt af model) kraftigt med en skruetrækker efter den første boring (højreroterende). OBS Venstregående gevind! (Se kapitel 8.13.)

Klemringen åbnes ved at dreje støttehåndtaget (16) til venstre. Skub støttehåndtaget op mod maskinens spændehals. Skub boredybdeanslaget (4) ind. Spænd støttehåndtaget fast i den ønskede vinkel. 8 Anvendelse Indstilling af boreanslag Holdegreb (16) løsnes. Boreanslaget (4) indstilles til det ønskede borestop og holdegrebet tilspændes igen.

Omdrejningshastigheden kan ændres på afbrydergrebet (ikke model SB 660). Via den elektroniske bløde opstart accelererer elværktøjet kontinuerligt indtil den forvalgte omdrejningshastighed er nået (SBE 1010 Plus, SBE 85, SBE 850 Impuls, SBE 850 Contact). Ved permanent kørsel kan afbrydergrebet fastholdes med låsemekanismen (11). Frakobling sker ved at trykke på afbrydergrebet på ny. Ved permanent tilkobling kører maskinen videre, hvis den rives ud af hånden. Hold derfor altid begge hænder på de dertil indrettede håndgreb på maskinen, find et sikkert fodfæste og arbejd koncentreret. Omskiftning boring/slagboring Vælg den ønskede modus ved at forskyde skydekontakten (6). Boring Slagboring Arbejd med høj omdrejningshastighed i slagboringsmoduset. Afbryderknap (5) sættes på Slagboring og boring kun ved højregang.

Vælg omdrejningsretning (ikke model SB 660) Omdrejningsretningomskifteren (14) må kun aktiveres ved motorstilstand. Tænd/Sluk For at tilslutte elværktøjet trykkes på afbrydergrebet (13).

(høj omdrejningshastighed) f.eks. til boring, slagboring Montering af holdegrebet Brug for en sikkerheds skyld altid det medfølgende støttehåndtag.

Vælg omdrejningsretning: R = Højregang L = Venstregang Borepatronen skal skrues kraftigt på spindelen og låseskruen indvendigt i borepatronen (såfremt monteret / afhængigt af model) være spændt kraftigt med en skruetrækker. (OBS Venstregående gevind!) Ellers kan borepatronen gå løs ved venstrerotation (f.eks. ved skruearbejde).

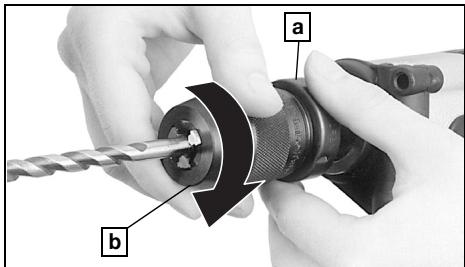

Værktøjsskift selvspændende borepatron Futuro Top (3)

Vælg omdrejningshastighed (ikke model SB 660) Vælg på reguleringshjulet (12) den maksimale omdrejningshastighed. Se side 4 vedrørende anbefalet omdrejningshastighed til boring.

Vælg gear Vælg det ønskede gear ved at dreje afbryderknappen (5). Omskiftning er kun mulig ved kørende elværktøj (kort tilslutning/frakobling).

Isæt værktøj. Holdering (a) holdes fast og drej med den anden hånd bøsningen(b) kraftigt til anslag. For at åbne borepatronen holdes holderingen (a) fast og bøsningen(b) drejes i den modsatte retning.

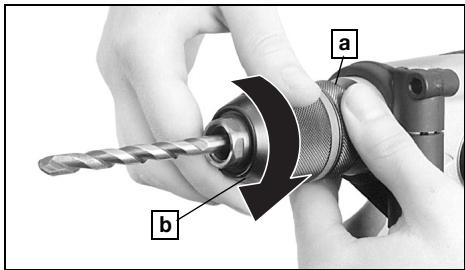

DANSK Værktøjsskift selvspændende borepatron Futuro Plus (2)

(SBE 850 Contact) For at tænde for Contact-funktionen skal man trykke på tasten (8). Contact-funktionen kan slås fra med tasten (8), f.eks. for at bore i ståldragere eller vægge med betonjern. Contact-status-visningen (7) informerer om den øjeblikkelige tilstand: Grøn: Contact-funktion tilsluttet.

Isæt værktøj. Holdering (a) holdes fast og drej med den anden hånd bøsningen(b) i retningen "GRIP, ZU", indtil den mærkbare modstand er overvundet. Advarsel! Værktøjet er endnu ikke fastspændt! Drej kraftigt videre (man skal høre det "klikke"), indtil det ikke længere kan drejes - først nu er værktøjet sikkert fastspændt. Hvis værktøjsskaftet er af blødt materiale, skal der muligvis efterspændes efter en kort tids boring. Åbn borepatron: Holdering (a) holdes fast og med den anden hånd drejes bøsningen (b) i retningen "AUF, RELEASE". Giv agt: Efter at borepatronen er åbnet kan der eventuelt høres en skuren (funktionsbetinget), dette kan standses ved at dreje bøsningen i modsat retning. Rød: Elværktøjet er slået fra, da et ledende, jordet materiale eller en strømførende netledning blev berørt. Træk straks boret ud af borehullet og reparer evt. opståede skader sagkyndigt. OFF: Contact-funktion er slået fra.

8.11 Impuls-funktion

(SBE 85, SBE 850 Impuls) Indstilles ved indstillingshjulet (9). Impuls-funktionen er konstant tilkoblet Impuls-funktion fra (til boring) Anbefalede indstillinger til skruning i f.eks. træ (blød skruning)::

Ved meget fast lukket borepatron: Træk stikket ud af stikkontakten. Hold borepatronen fast med en gaffelnøgle på borepatronens hoved og drej bøsningen (b) kraftigt i retningen AUF, RELEASE".

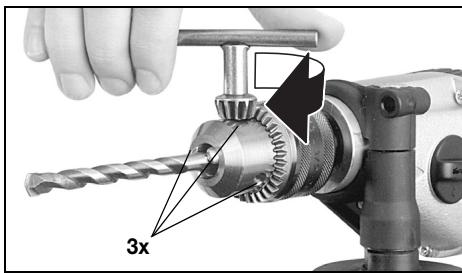

Værktøjsskift Tandkrans-borepatron (1)

Fastspænd værktøjet: Isæt værktøjet og fastspænd ensartet i alle 3 huller med borepatronsnøglen. Fjern værktøjet: Åbn tandkrans-borepatron med borepatronsnøglen og tag værktøjet ud.

8.12 Begrænsning af drejningsmoment

(SBE 85, SBE 850 Impuls) Når det forvalgte drejningsmoment er opnået, bliver motoren bregt til stilstand. Indstilles ved indstillingshjulet (9). (Position 1 - 6).

Når et lavt drejningsmoment er opnået, bliver motoren bregt til stilstand Når et højt drejningsmoment er opnået, bliver motoren bregt til stilstand 17026951_0709 SB_Bauk.book Seite 79 Montag, 13. Juli 2009 1:54 13 DANSK

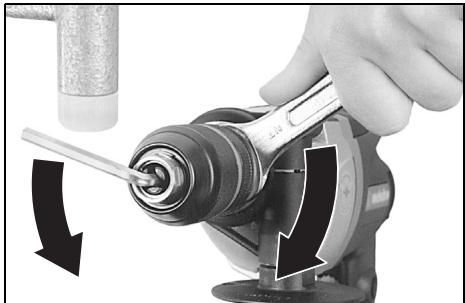

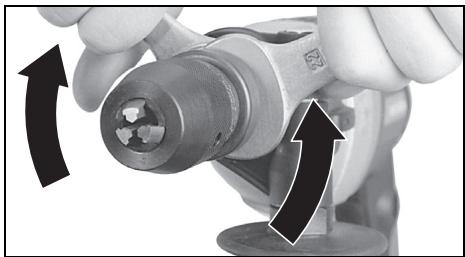

Selvspændende borepatron Futuro Top (3) Borepatronen skrues af med to gaffelnøgler. Selvspændende borepatron Futuro Plus (2) Hold borespindlen fast med en gaffelnøgle. Borepatronen løsnes og skrues af med et let slag med en gummihammer på en indstukket borepatronsnøgle. 9 Tips og tricks Ved dybe boringer trækkes boret fra tid til anden ud af boringen, for at fjerne stenmel eller spån. Skru sikringsskruen ud. Advarsel venstregevind! Bor uden slag i fliser eller andet sprødt materiale. Tilslut impuls-funktion (SBE 85, SBE 850 Impuls) til boring uden at kørne. I forbindelse med skruning kan borepatronen skrues af. Skruetrækker-bit sættes direkte ind i spindlens indvendige sekskant. Ved monteret bit-klembøsning holdes skruetrækker-bit'en. Til gevindskæring (ikke model SB 660) Oliér gevindboret let. Vælg en lav omdrejningshastighed . Skær ind i højregang, stop, drej ud i venstregang. Hold borespindlen fast med en gaffelnøgle. Borepatronen løsnes og skrues af med et let slag med en gummihammer på en fastspændt sekskantnøgle. Tandkrans-borepatron (1) 10 Vedligehold Rens den selvspændende borepatron: Efter længere brug holdes borepatron med åbningen lodret nedad og åbnes og lukkes flere gange. Det opsamlede støv falder ud af åbningen. Det anbefales at anvende en rensespray til spændekæberne og i disses åbninger. 11 Afhjælpning af driftsforstyrrelser Skru sikringsskruen ud. Advarsel venstregevind! Kan afbrydergrebet (13) ikke trykkes ind, kontroller da, om omdrejningsretningomskifteren (14) står helt på positionen R eller L (gælder ikke for SB 660). SBE 85, SBE 850 Impuls: Hvis justeringshjulet (9) stilles over på drejemomentbegrænsning fra impulsfunktion ved tilkoblet maskine, frakobles maskinen automatisk .Fra- og tilkobl atter maskinen.

DANSK Elektronik-signalvisning (10) (SBE 1010 Plus) Hurtig blinken - Genstartbeskyttelse Når spændingen kommer tilbage efter strømsvigt genstarter den endnu tilsluttede maskine af sikkerhedsmæssige årsager ikke af sig selv. Slå værktøjet fra og tilslut det igen. Langsom blinken - nedslidte kontaktkul Kontaktkullet er næsten slidt helt ned. Hvis kontaktkullene er slidt helt ned, frakobles værktøjet automatisk. Kontaktkullene skiftes i firmaets serviceafdeling. Lyser konstant - overbelastning En længere vedvarende overbelastning af værktøjet begrænses effektiviteten, hvorved en længere uacceptabel opvarmning af motoren undgås. Lad værktøjet køle af i tomgang med høj omdrejningshastighed. 14 Miljøbeskyttelse Metabo-emballage kan genanvendes 100%. Brugt elektroværktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces. Denne brugsanvisning er trykt på klorfrit bleget papir. Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces. 15 Tekniske data

12 Tilbehør Der må kun anvendes originalt Metabo tilbehør. Hvis De mangler tilbehør, kontakt da Deres forhandler. Præcis angivelse af værktøjets type kræves til udvælgelse af det rigtige tilbehør. Se side 4.

Metabox Vinkelboremaskine- og skrueforsats Bøjelig aksel Gummibagskive Lærreds-sliberondeller Borestander (Maskinholderen kan drejes 360°.) G Fræse-borestander (Søjle med tandstang og føringsnot) H Maskinskruestik I Stålpenselbørste J Kopstålbørste K Stålbørsteskive L Bit-spændebøsning Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget. 13 Reparationer Reparationer på elektroværktøjet må kun foretages af fagfolk! Defekte Metabo elektroværktøj kan indsendes til adresserne på næstsidste side. Angiv venligst fejlens art ved indsendelsen til reparation.

Forklaringer til angivelserne på side 2. Forbeholdt ændringer som følge af tekniske fremskridt.

Nominelt forbrug Afgiven effekt Tomgangshastighed Hastighed ved nom. belastning maksimal bordiameter maksimalt slagantal Borepatron-spændvidde Borespindelgevind Borespindel med indvendig sekskant Vægt Spændehalsdiameter Vibrationer (vektorsum af tre retninger) målt i overensstemmelse med EN 60745: ah,ID = Typisk vægtet acceleration for hænder/arme (Slagboring i beton) Kh,ID = Usikkerhed (vibration) Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis el-værktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden. For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden. 17026951_0709 SB_Bauk.book Seite 81 Montag, 13. Juli 2009 1:54 13 DANSK

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejdsforløb. Typisk A-vægtet lydtrykniveau: LpA = Lydtryksniveau LWA = Lydtryksniveau KpA, KWA= Usikkerhed (lydniveau) Anvend høreværn! Måleværdier fastlagt i henhold til EN 60745. *1 Meget energiholdige højfrekvente forstyrrelser kan medføre omdrejningssvingninger på op til 20%. Omdrejningshastigheden når dog sit normale leje, så snart forstyrrelsen forsvinder (kun impuls-, contact-maskiner). De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).
