GEBRUIKSAANWIJZING NC-2200W BROTHER

Installatiehandleiding

Dit product is goedgekeurd voor gebruik in alleen het land waar het gekocht is. Gebruik dit product alleen in het land van aankoop; bij gebruik in een ander land kunnen de voorschriften voor draadloze telecommunicatie en elektrische voeding overtreden worden.

Lees deze installatiehandleiding voordat u de NC-2200w installeert en de printer/MFC/DCP van Brother op het draadloze netwerk gebruikt. Meer informatie over het optimaal instellen van de NC-2200w vindi u in de netwerkhandleiding van de NC-2200w. Deze handleiding vindt u op de cd-rom die met de NC-2200w geleverd werd.

Bewaar deze installatiehandleiding en de meegeleverde cd-rom op een veilige plaats, zodat u ze wanneer nodig snel even kunt raadplegen.

Brother is een wettig gedeponeerd handelsmerk van Brother Industries, Ltd.

Ethernet is een handelsmerk van Xerox Corporation.

Apple en Macintosh zijn wettig gedeponeerde handelsmerken van Apple Computer, Inc.

LAN Server is een handelsmerk van International Business Machines Corporation.

Windows en Windows NT zijn wettig gedeponeerde handelsmerken van Microsoft Corporation. NC-2200w en BRAdmin Professional zijn handelsmerken van Brother Industries, Ltd.

Alle andere merknamen en productnamen die in deze handleiding worden gebruikt, zijn wettig gedeponeerde handelsmerken of handelsmerken van de desbetreffende bedrijven.

Ep em ee M ae een SR Teen rem domi D ur

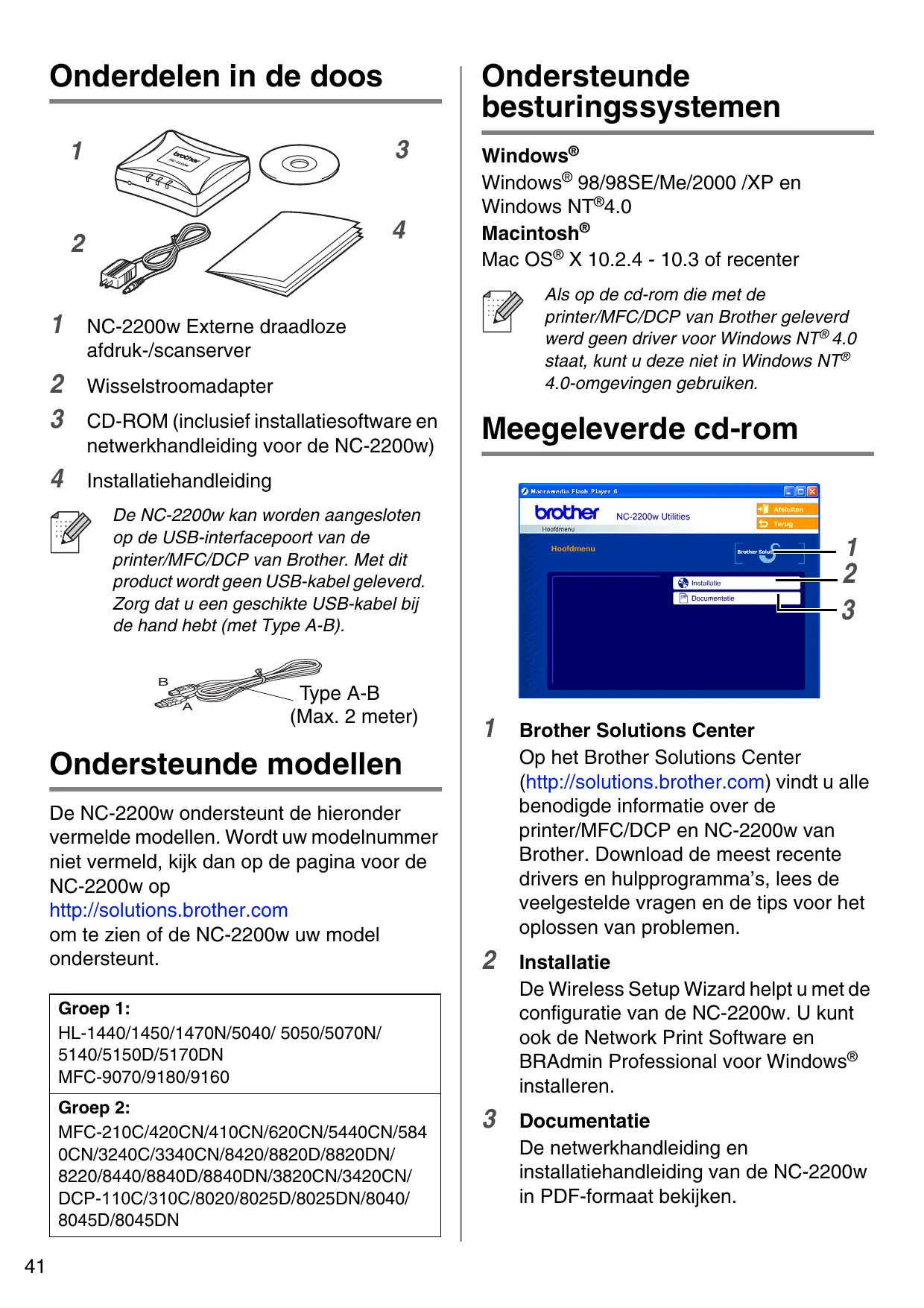

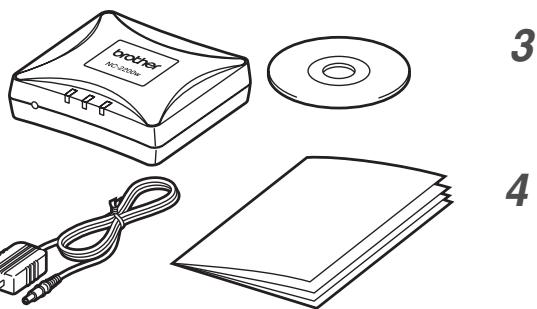

Onderdelen in de doos

1 NC-2200w Externe draadloze afdruk-/scanserver

2 Wisselstroomadapter 3

CD-ROM (inclusief installatiesoftware en netwerkhandleiding voor de NC-2200w)

4 installatiehandleiding

? De NC-2200w kan worden aangesloten

(@ op de USB-interfacepoort van de printer/MFC/DCP van Brother. Met dit product wordt geen USB-kabel geleverd. Zorg dat u een geschikte USB-kabel bij de hand hebt (met Type A-B).

Type A-B (Max. 2 meter)

Ondersteunde modellen

De NC-2200w ondersteunt de hieronder vermelde modellen. Wordt uw modelnummer niet vermeld, kijk dan op de pagina voor de NC-2200w op

Mac OS® X 10.2.4 - 10.3 of recenter

? Als op de cd-rom die met de f@ printer/MFC/DCP van Brother geleverd

werd geen driver voor Windows NT 4.0 staat, kunt u deze niet in Windows NT® 4.0-omgevingen gebruiken.

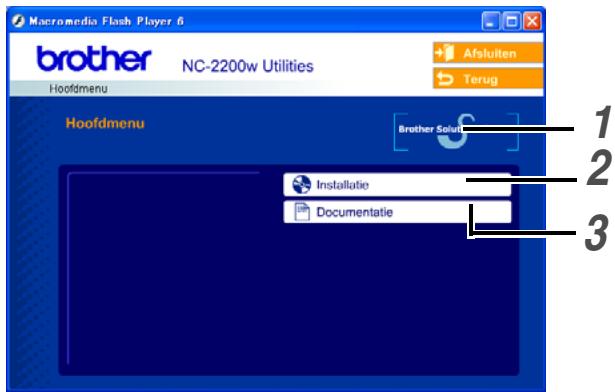

1 Brother Solutions Center Op het Brother Solutions Center {http://solutions.brother.com) vindt u alle benodigde informatie over de printer/MFC/DCP en NC-2200w van Brother. Download de meest recente drivers en hulpprogramma's, lees de veelgestelde vragen en de tips voor het oplossen van problemen.

2 Installatie De Wireless Setup Wizard helpt u met de configuratie van de NC-2200w. U kunt ook de Network Print Software en BRAdmin Professional voor Windows® installeren.

3 Documentatie De netwerkhandleiding en installatiehandleiding van de NC-2200w in PDF-formaat bekijken.

De afdruk-/scanserver instellen

De afdrukserver installeren

De NC-2200w kan niet worden gebruikt met een USB-hub.

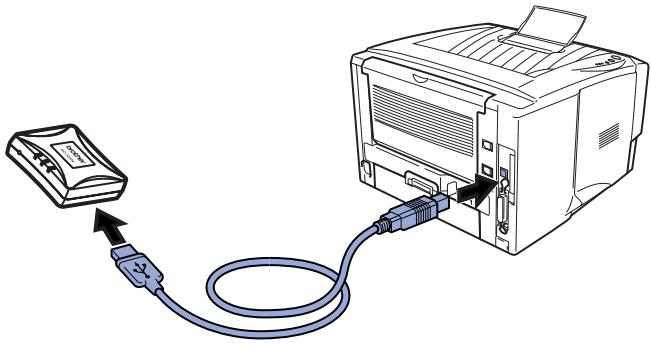

1 Sluit de USB-kabel aan op de NC-2200w en de printer/MFC/DCP van Brother.

2 Sluit de wisselstroomadapter op de NC-2200w aan.

3 Steek de stekker van de wisselstroomadapter in het stopcontact en zet de printer/MFC/DCP van Brother aan.

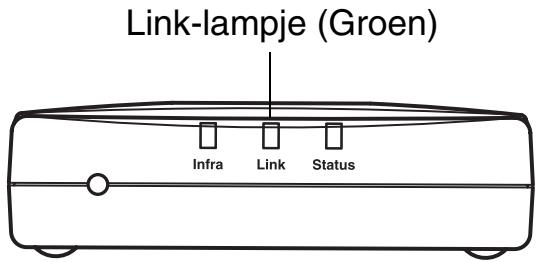

4 Controleer dat het Link-lampje op de NC-2200w brandt en wacht een paar minuten.

| DO E | Als u persoonlijke firewallsoftware gebruikt (bijvoorbeeld de firewall voor internetverbindingen in Windows XP), moet voordat u met de installatie begint controleren dat de firewall is uitgeschakeld. Wanneer u

zeker weet dat u kunt afdrukken, moet u de persoonlijke firewall weer activeren.

De draadloze instellingen van de computer wijzigen om de NC-2200vw te configureren

U kunt de printer/MFC/DCP van Brother pas in een draadloos netwerk gebruiken nadat u de configuratie van NC-2200w hebt aangepast aan de configuratie van uw netwerk.

Als u de NC-2200w wilt configureren vanaf een draadloze computer op uw netwerk, dient u de huidige draadloze instellingen tijdelijk te wijzigen. Het is raadzaam de huidige draadloze instellingen van de computer te noteren alvorens u deze wijzigt. Aan het einde van stap 3 op pagina 45 moet u deze instellingen namelijk weer activeren.

Wij raden u aan uw netwerkbeheerder om advies te vragen als u hulp nodig hebt bij het wijzigen van de draadloze instellingen op uw computer.

Huidige draadloze netwerkinstellingen van uw computer

Communicatiemodus: (Infrastructuur / Ad-hoc)

Netwerknaam (SSID/ESSID)

Kanaal: (1-14) “Indien nodig.

Versleuteling: (GEEN / WEP / Anders)

Sleutelgrootte en type versleuteling:

Om te kunnen communiceren met de niet-geconfigureerde NC-2200w, dient u de draadloze instellingen op uw computer als volgt te wijzigen: Communicatiemodus: Ad-hoc (kanaal 11) Netwerknaam (SSID/ESSID): SETUP

(er wordt onderscheid gemaakt tussen

kleine letters en hoofdietters)

Bij gebruik van Windows® 98/Me/2000, Windows NT°®4.0

Raadpleeg de instructies van de fabrikant van uw draadloze kaart om te zien hoe u de draadloze instellingen kunt wijzigen, en ga daarna naar stap 3 De afdruk-/scanserver configureren.

Ga door naar SÉ4P 3 op pagina 45

Als u Windows® XP of Mac OS® X 10.2.4 gebruikt en u de ingebouwde draadloze Ethernetfuncties gebruikt, dient u de volgende stappen voor uw besturingssysteem te volgen.

Bij gebruik van Windows® XP

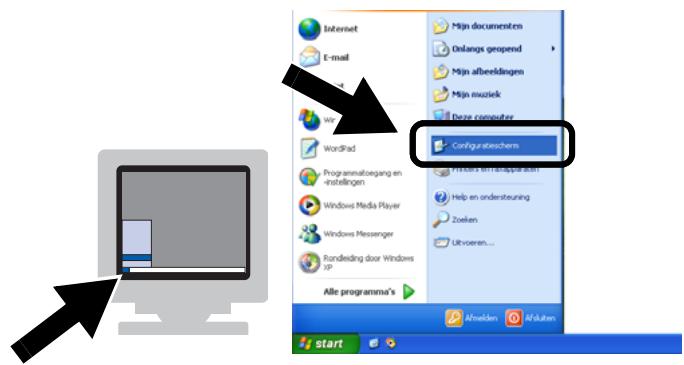

1 Kiik op Start en vervolgens op Configuratiescherm.

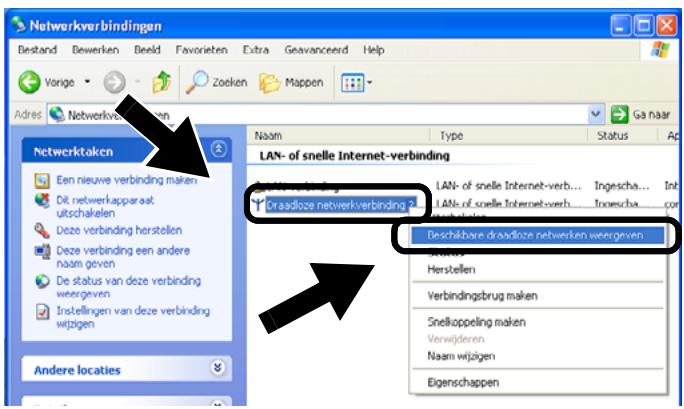

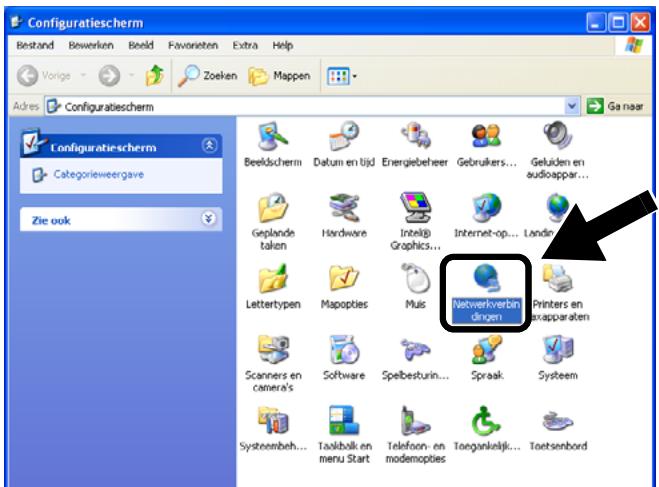

2 Klik op het pictogram Netwerkverbindingen.

Bsond bon Bed Faetn Et Hp

3 Selecteer Draadloze netwerkverbinding en klik met de rechtermuisknop op deze optie. Klik op Beschikbare draadloze netwerken weergeven.

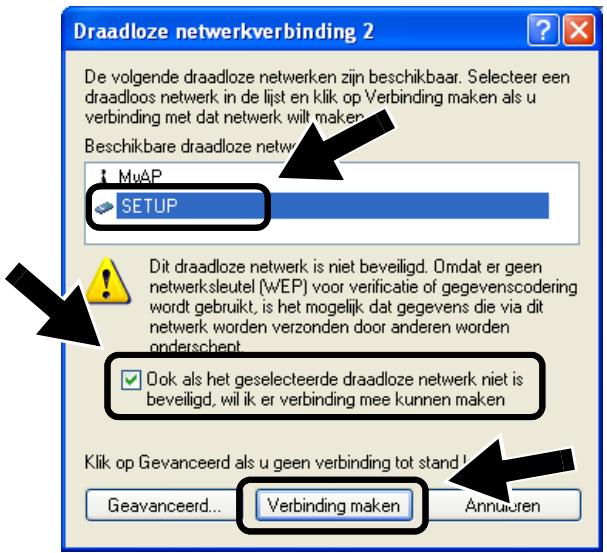

4 U ziet de netwerknaam (SSID/ESSID) van de NC-2200w in het vak Beschikbare draadloze netwerken. Selecteer SETUP en selecteer het vakje Ook als het geselecteerde draadloze netwerk.... KIik op Verbinding maken.

Draadloze netwerkverbinding 2 HE]

De volgende draadioze netwerken zin beschikbaar. Selecteer een draadloos netwerk in de ljst en kik op Verbinding maken als u

verbinding met dat netwerk will makezg Beschikbare draadioze netwg

Dit draadioze netweik is niet beveiigd. Omdat er geen netwerksleutel (WEP) voor vericatie of gegevenscodering wordt gebruikt is het mogelik dat gegevens die via dit

netwerk worden verzonden door anderen warden udeichent

Dok als het geselecteerde draadioze netwerk niet is beveïgd, wi ik er verbinding mee kunnen maken

KIk op Gevanceerd als u geen verbinding tot stands

[_ Geavanceerd. Annüvren |

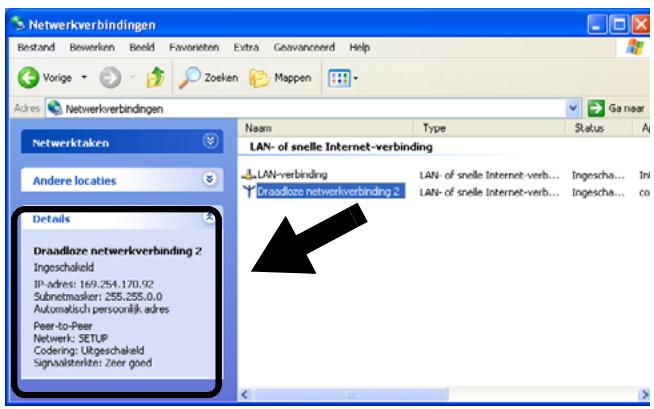

5 Controleer de status van de draadloze

netwerkverbinding. Het kan een paar minuten duren voordat in plaats van 0.0.0.0 het IP-adres 169.254.x.x op het scherm wordt weergegeven. (Waar x.x nummers tussen de 0 en 255 zijn.)

? Als de netwerknaam (SSID/ESSID) die u F4 wilt kiezen niet wordt weergegeven, kunt

u het volgende proberen:

M Koppel de wisselstroomadapter los, sluit deze opnieuw aan en wacht een paar minuten.

M Zet de printer/MFC/DCP met de NC-2200w van Brother dichter bij de computer en probeer het opnieuw.

M Stel de NC-2200w terug op de fabrieksinstellingen en probeer het opnieuw. Raadpleeg pagina 52 voor nadere informatie over het herstellen van de fabrieksinstellingen.

M Faadpleeg hoofdstuk 6 in de netwerkhandleiding van de NC-2200w op de meegeleverde cd-rom.

Ga door naar SÉ4P 3 op pagina 45

Bij gebruik van Mac OS° X 10.2.4 - 10.3 of recenter

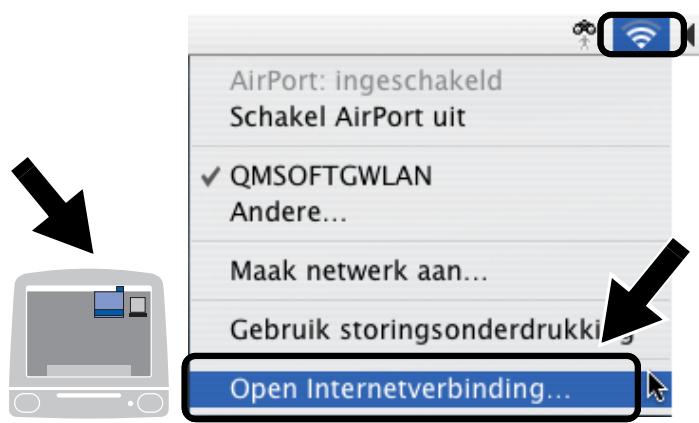

1 Kiik op het statuspictogram AirPort en selecteer Open Internetverbinding....

AirPort: ingeschakeld

Schakel AirPort uit d Y QMSOFTGWLAN Andere... Maak netwerk aan. 4 Gebruik storingsonderdrukki,

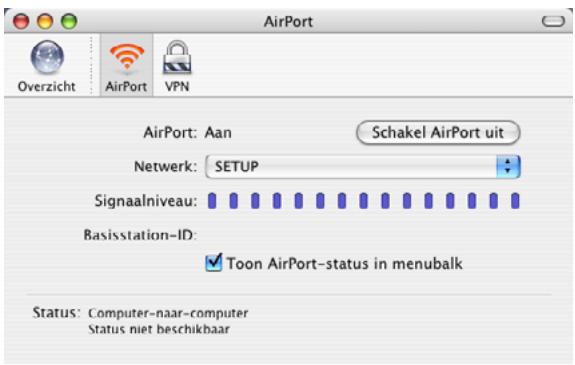

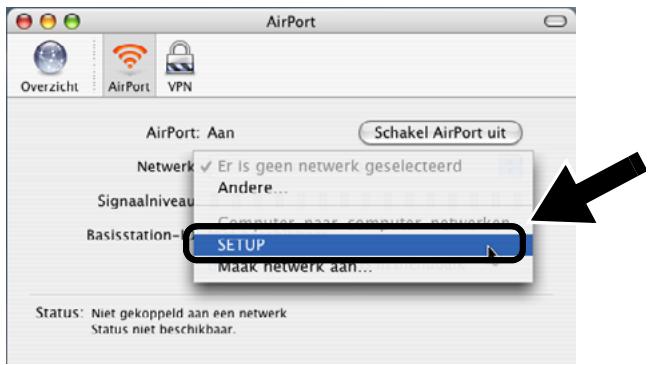

2 Kiik op het tabblad Netwerk om de draadloze apparaten weer te geven. U ziet de netwerknaam (SSID/ESSID) in het vak Netwerk. Selecteer SETUP.

60e AirPort eo CRE 7 bu

Status: muet peloppeld aan een nernert Status met becena.

Als de netwerknaam (SSID/ESSID) die u wilt kiezen niet wordt weergegeven, kunt u het volgende proberen:

H Koppel de wisselstroomadapter los, sluit deze opnieuw aan en wacht een paar minuten.

M Zet de printer/MFC/DCP met de NC-2200w van Brother dichter bij de computer en probeer het opnieuw.

M Stel de NC-2200w terug op de fabrieksinstellingen en probeer het opnieuw. Raadpleeg pagina 52 voor nadere informatie over het herstellen van de fabrieksinstellingen.

M Faadpleeg hoofdstuk 6 in de netwerkhandleiding van de NC-2200w op de meegeleverde cd-rom.

De afdruk-/scanserver configureren

Plaats de cd-rom van de NC-2200w in uw cd-rom-station.

(Bij gebruik van Windows®) Het eerste scherm wordt automatisch geopend. (Bij gebruik van Mac OS® X 10.2.4 tm 10.3 of recenter) Dubbelklik op het pictogram NC2200w op uw Macintosh®, en dubbelklik op het pictogram Start Here OSX.

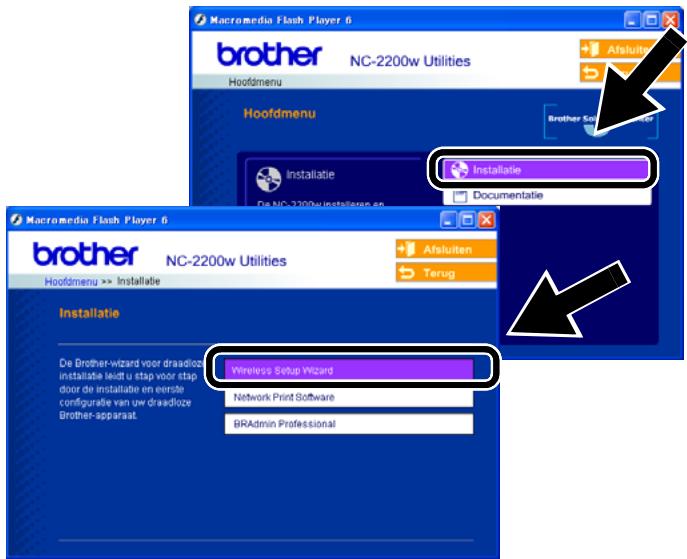

Klik op Installatie en vervolgens op Wireless Setup Wizard.

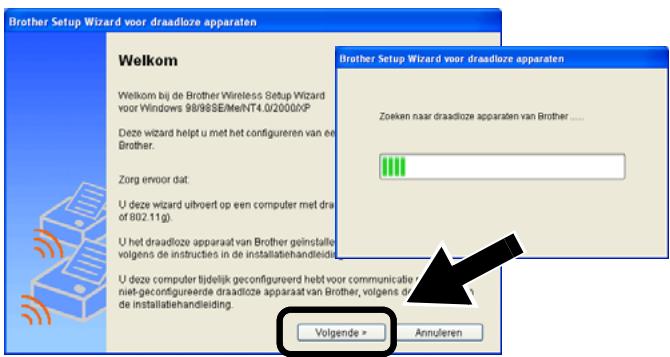

4 Lees de verwelkoming en klik als u

zeker weet dat u alle benodigde handelingen hebt uitgevoerd op Volgende.

5 Volg de instructies op het scherm.

Raadpleeg hoofdstuk 2 in de netwerkhandleiding van de NC-2200w op de meegeleverde cd-rom voor nadere informatie.

Nadat u de Wireless Setup Wizard hebt afgesloten, moet u de oorspronkelijke draadloze instellingen van de computer herstellen, die u genoteerd had bij De draadloze instellingen van de computer wijzigen om de NC-2200w te configureren op pagina 42.

Bij gebruik van Windows®

HL-1440/1450/1470N/5040/ 5050/ 5070N/5070DN/5140/5150D/5170DN MFC-9070/9180/9160

Ga door naar stap 4 op pagina ETA Groep 2: MFC-210C/420CN/410CN/620CN/ 5440CN/5840CN/3240C/3340CN/8420/ 8820D/8820DN/8220/8440/8840D/ 8840DN/3820CN/3420CN/DCP-120C/ 320CN/8020/8025D/8025DN/8040/

8045D/8045DN Ga door naar stap 4 op pagina 49

Bij gebruik van Mac OS° X 10.2.4 - 10.3 of recenter

Ga door naar stap 4 op pagina 51

Bij gebruik van Windows®

HL-1440/1450/1470N/5040/ 5050/ 5070N/5070DN/5140/5150D/5170DN MEC-9070/9180/9160

De printerdriver installeren

Bij gebruik van de bovenstaande modellen moet eerst de printerdriver geïnstalleerd worden, pas dan kan de computer worden ingesteld om te werken met de NC-2200w. Als de printerdriver reeds geïnstalleerd is, kunt u deze stap overslaan. De driver staat op de cd-rom die met de printer/MFC/DCP van Brother geleverd werd. U kunt de printerdriver ook downloaden vanaf het Brother Solutions Center op: <http://solutions.brother.com>.

Volg de onderstaande stappen om de printerdriver vanaf de cd-rom te installeren. De instructies in dit hoofdstuk zijn gebaseerd op Windows® XP.

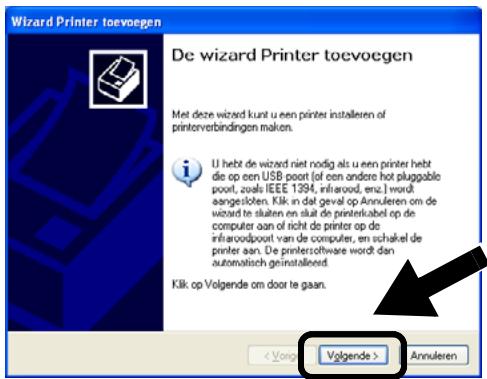

1 Kiik op Start en Printers en faxapparaten. Klik op Een printer toevoegen. De wizard Printer toevoegen wordt gestart. Wanneer dit scherm wordt weergegeven, moet u op Volgende klikken.

De wizard Printer Loevoegen

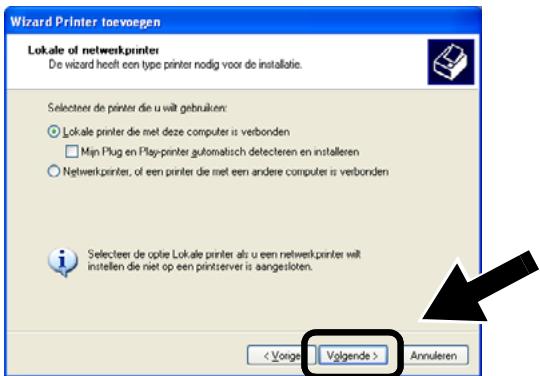

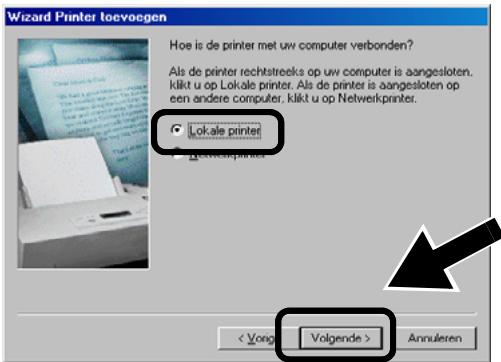

2 Schakel de optie Mijn Plug en Play-printer automatisch detecteren

en installeren uit en klik op Volgende.

D M Dit scherm wordt misschien niet door (@ uw besturingss ysteem weergegeven. M (Bj gebruik van Windows® 98/Me/Windows NT® 4. 0) Als dit scherm wordt weergegeven, selecteert u Lokale printer en klikt u op Volgende.

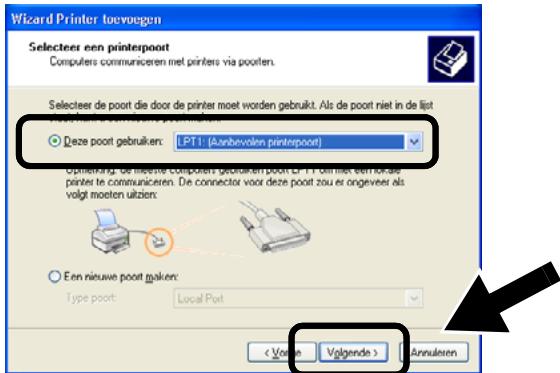

3 Selecteer in het keuzemenu voor de printerpoort tijdelijk de optie LPT1:(Aanbevolen printerpoort) en klik op Volgende.

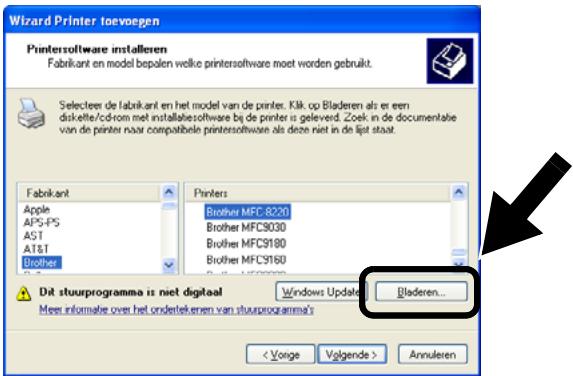

5 (Bi gebruik van de Brother-laserprinter) Blader de cd-rom, selecteer de map Driver en klik op Openen. Selecteer vervolgens de map Win2k_xp (of de map voor uw besturingssysteem), klik op Openen, selecteer de gewenste taal en klik op Openen.

(Bij gebruik van de Brother-MFC/DCP) Blader de cd-rom, selecteer de map met de gewenste taal en klik op Openen, selecteer de map WXP (of de map voor uw besturingssysteem) en klik op Openen. Selecteer nu de map Addprt en klik op Openen.

D M Als uw besturingssysteem Windows® XP is en de map Win2k_xp niet in de

list staat, moet u de map Win2k

selecteren. M Afs er in de map Driver geen map voor uw besturingssysteem staat, maar u wel de volgende optie ziet: inst, PCL, PS, USBW98ME, enz., dan raden wij u aan de map PCL te selecteren. U zult dan de juiste map met het besturingssysteem zien.

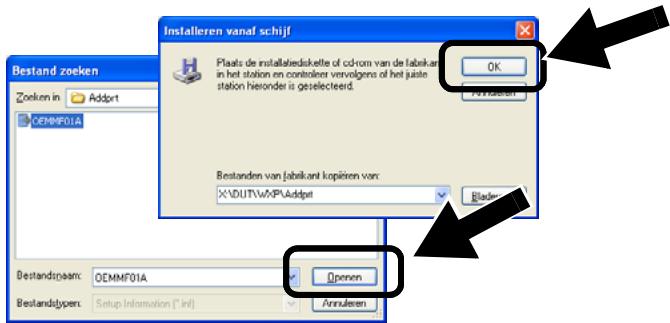

6 Kiik op Openen en klik vervolgens op

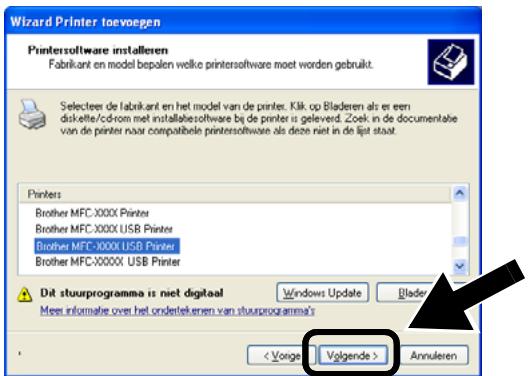

7 Markeer het model dat u wilt installeren in de lijst met printers/MFC's/DCP's en klik op Volgende.

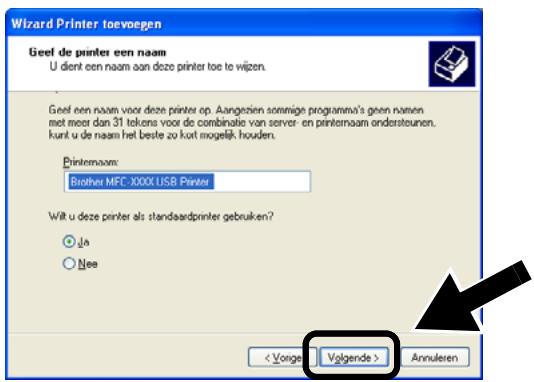

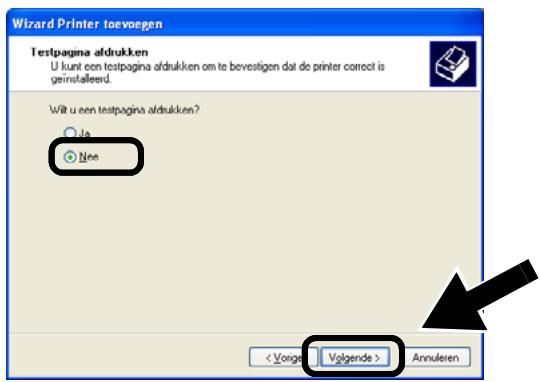

8 Nu wordt het model dat u wilt installeren weergegeven. Selecteer Ja of Nee om aan te geven of deze printer de standaardprinter moet zijn en klik op Volgende.

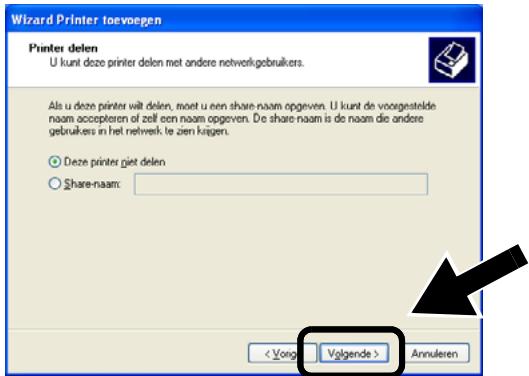

9 Als dit scherm wordt weergegeven, selecteert u Deze printer niet delen en klikt u op Volgende.

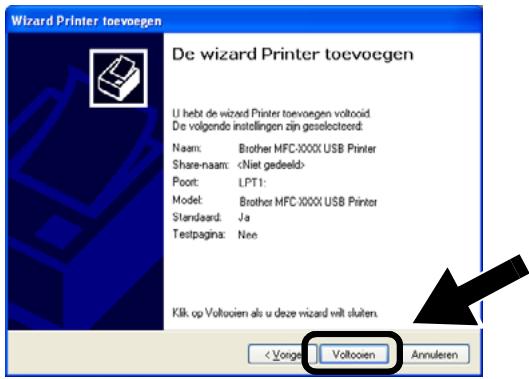

11 Wanneer dit scherm wordt weergegeven, klikt u op Voltooien.

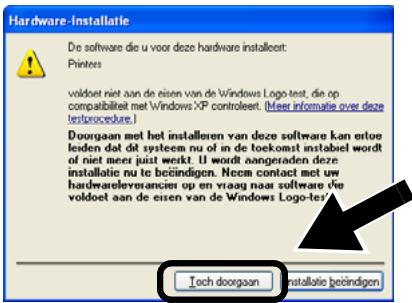

12 Als het scherm van de Windows Logo-test wordt weergegeven, moet u op Toch doorgaan klikken.

De Network Print Software installeren

U moet de Network Print Software installeren en deze configureren voor de draadloze

netwerkaansluiting van de printer/MFC/DCP van Brother. Volg de onderstaande stappen.

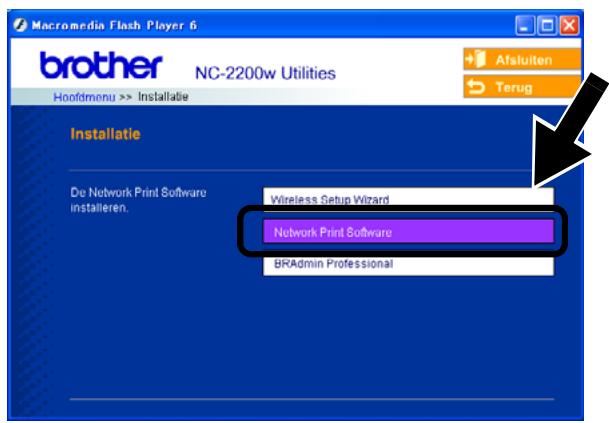

1 Kiik op Network Print Software en volg de instructies op het scherm.

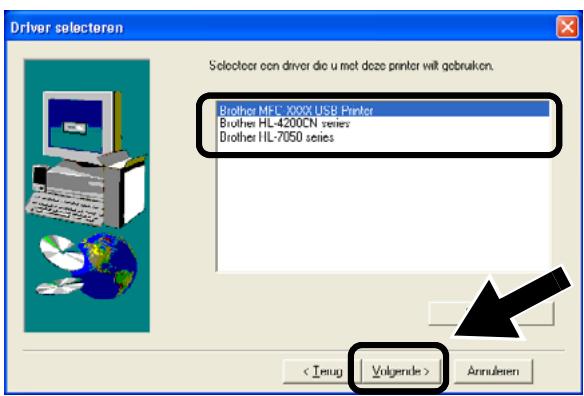

2 Selecteer dezelfde printerdriver als de driver die u in stap 7 op pagina 48 geselecteerd hebt. Markeer het model dat u wilt installeren in de lijst met printers/MFC's/DCP's en klik op Volgende.

© De installatie is nu voltooid.

Bij gebruik van Windows®

Groep: 2 MFC-210C/420CN/410CN/620CN/ 5440CN/5840CN/3240C/3340CN/8420/ 8820D/8820DN/8220/8440/8840D/ 8840DN/3820CN/3420CN/DCP-120C/ 320CN/8020/8025D/8025DN/8040/

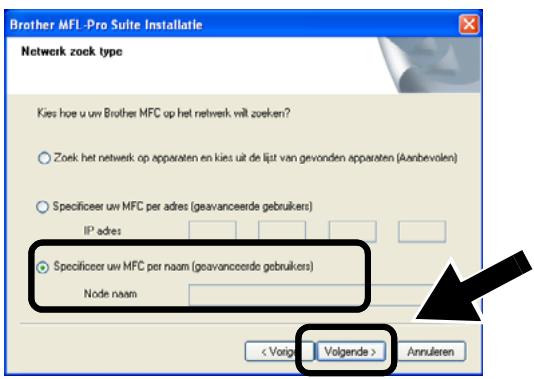

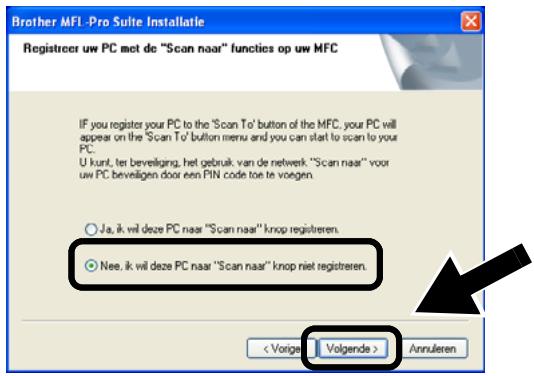

8045D/8045DN Stap 4 De MFL-Pro Suite installeren

U moet de MFL-Pro Suite installeren om een draadloze netwerkverbinding tussen uw computer en de printer/MFC/DCP van Brother te maken. De software staat op de cd-rom die met de printer/MFC/DCP geleverd werd. Volg de stappen in het hoofdstuk ‘Driver en software installeren bij gebruik van de netwerkinterfacekabel' van de installatiehandieiding die met de printer/MFC/DCP geleverd werd.

M Sommige MFC's/DCP's met een NC-2200w worden tijdens de installatie niet gevonden. In dat geval moet u terugkeren naar het hieronder afgebeelde scherm en de knooppuntnaam van de NC-2200w handmatig invoeren. De knooppuntnaam staat op de netwerkconfiguratiepagina. Zie Overige informatie op pagina 52.

Het doeladres voor de scan specificeren met de homepage van de NC-2200w

Als u de scanner op een netwerk wilt gebruiken, dient u het adres waarnaar de scan gestuurd moet worden te specificeren via de URL van de NC-2200w. Volg de onderstaande stappen.

1 Openinternet Explorer voer de volgende URL in. http://NC-2200w ip _adres WaarNC-2200w_ip_adres het

IP-adres of de knooppuntnaam van de NC-2200w is.

P BU vindt het IP-adres of de

£ knooppuntnaam van de NC-2200w op de netwerkconfiguratiepagina. Raadpleeg Overige informatie op pagina 52 voor meer informatie hierover.

M U wordt om een gebruikersnaam en wachtwoord gevraagd. Voer de onderstaande gegevenrs in. Gebruikersnaam: admin (er wordt onderscheid gemaakt tussen kleine letters en hoofdletters)

Wachtwoord: access (standaard)

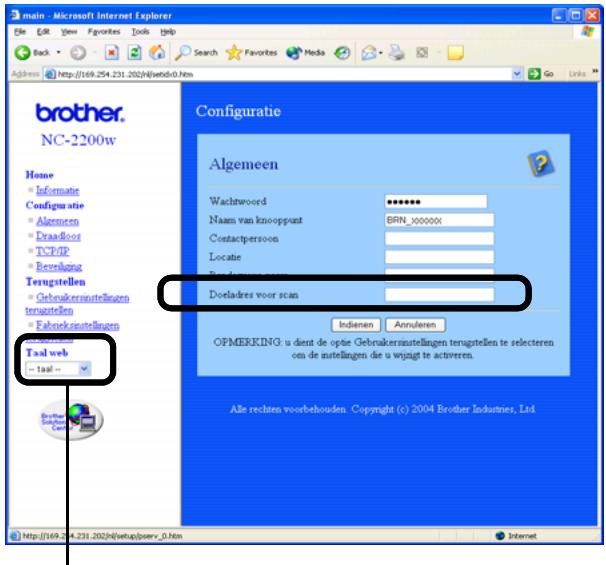

2 Ga naar het tabblad Algemeen onder Configuratie.

| (Beschikbare talen zijn Engels, Duits, Frans, Nederlands en Japans.)

3 Voer het IP-adres van uw computer in.

M Afs het IP-adres van uw computer automatisch door DHCP werd toegewezen, dient u de naam van de computer in te voeren omdat het IP-adres kan veranderen. De naam kan de naam van de Windows®-computer of de naam van de DNS-host zijn.

M As u de computernaam niet kent, moet u het tabblad Eigenschappen openen via Deze computer en in het tabblad Computernaam kiken. Als u de domeinnaam wilt gebruiken, moet u het adres van de DNS-server toewijzen via de webserver van de NC-2200w en uw webbrowser.

© De installatie is nu voltooid.

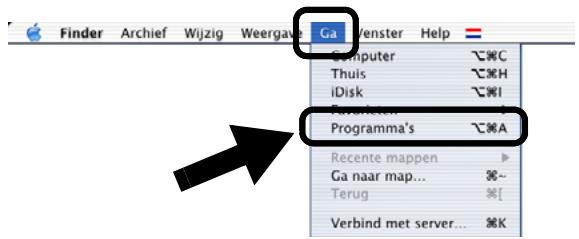

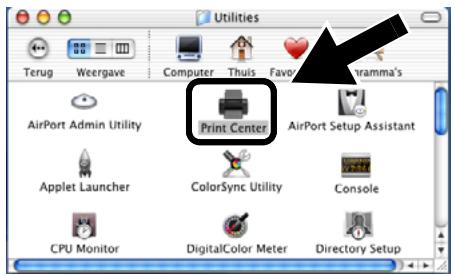

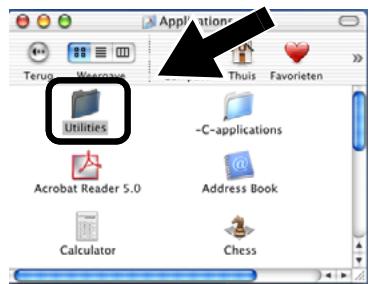

4 Selecteer Programma's in het menu Ga. Bij gebruik van Mac OS° X | 10.2.4 - 10.3 of recenter Srnee ne ms (7) —

Sta 70 4 D À — : De printerdriver installeren en | ? pe" de map Utilities. configureren met de eenvoudige

netwerkconfiguratie van Mac

U dient eerst de printerdriver te installeren, &

pas dan kan de computer worden ingesteld Se a ni

om te werken met de NC-2200w. Als de

printerdriver reeds geïnstalleerd is, kunt u 6 (Bi gebruik van Mac OS® X 10.2.4) deze stap overslaan. De driver staat op de Open het pictogram met het Print Center. cd-rom die met de printer/MFC/DCP werd (Bij gebruik van Mac OS X 10.3) geleverd. U kunt de meest recente Open het pictogram van de printerdriver echter ook van onze website Printerconfiguratie.

http://solutions.brother.com Volg de onderstaande stappen om de printerdriver te installeren.

1 Plaats de meegeleverde cd-rom in het cd-rom-station en dubbelklik op het pictogram Start Here OSX om de software te installeren. Als het scherm 7 Klik op de knop Voeg toe. met de taalkeuze wordt weergegeven,

selecteert u de gewenste taal. 2e8 = dd .

2 (Bi gebruik van de Brother-laserprinter) Klik in het scherm met het menu op Software-installatieprogramma en Printerdriver.

(Bij gebruik van de Brother-MFC/DCP) Klik op MFL-Pro Suite om deze software te installeren.

3 Volg de instructies op het scherm om de printerdriver te installeren.

8 Selecteer Rendezvous.

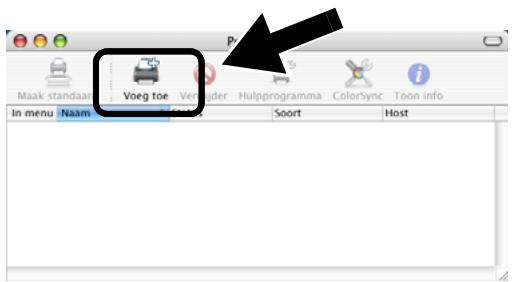

9 Selecteer de modelnaam van uw machine en klik op Voeg toe.

© De installatie is nu voltooid.

Een netwerkconfiguratiepagina afdrukken

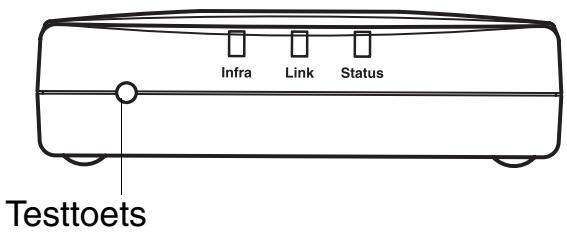

Druk op de testtoets van de NC-2200w om de netwerkconfiguratiepagina af te drukken.

De fabrieksinstellingen herstellen Als u de NC-2200w op de standaardinstellingen wilt terugstellen (alle informatie terugstellen, zoals draadloze instellingen, wachtwoord en IP-adres), moet u de netwerktesttoets ten minste 10 seconden ingedrukt houden.

(P Als u de standaardinstellingen hebt

£ teruggesteld, moet u de installatie opnieuw uitvoeren vanaf stap 2 De draadloze instellingen van de computer wijzigen om de NC-2200w te configureren op pagina 42.

Fe ct dre di amie po aan

(D 5 voor ga PC on ao Sen"

D) ne aura me eene Vi 5

Share Don Ge van mad aa naaaamandns

Pad pa cr ner een euros vends de de

Belangrijke informatie: Reguleringen

Industry Canada Compliance Statement (alleen voor Canada)

This Class B digital apparatus complies with Canadian ICES-008. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

EG Conformiteitsverklaring

onder de richtlijn R & TTE Producent

Brother Industries, Ltd.,

15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan

Verklaren hierbij dat:

Productomschrijving: Externe draadloze afdruk-/scanserver

Productnaam: NC-2200w

voldoet aan de bepalingen van de richtlijn R & TTE (1999/5/EG) en wij verklaren dat het product aan de volgende normen:

LVD: EN60950: 1992+A1+A2+A3+A4+A11

EMC: EN55022:1998 Class B EN55024:1998 EN61000-3-2:1995+A14:2000

EN61000-3-3:1995 Jaar waarin CE-certificatie voor het eerst was toegekend: 2004

Uitgegeven door: Datum:

Plaats: Handtekening':

Takashi Maeda Regulations Manager Quality Management Group Quality Management Dept. Information & Document Company Hierbij verklaart Brother Industries, Ltd. dat deze NC-2200w voldoet aan de essentièle eisen en de overige relevante bepalingen van richtlin 1999/5/EG.

Brother Industries, Ltd. 6 februari 2004 Nagoya, Japan

Informatie over copyright en licenties van Intel

Dit product is uitgerust met het doelprogramma van Intel's UPnP SDK.

Het volgende is informatie over copyright en licenties voor Intel's UPnP SDK.

Copyright 2004 Intel Corporation Alle rechten voorbehouden.

Herdistributie en gebruik in bronprogramma's en binaire vorm, al dan niet met wijzigingen, is toegestaan mits aan de volgende voorwaarden wordt voldaan:

M Bijherdistributie van het bronprogramma dienen de hierboven vermelde gegevens m.b.t. auteursrechten, deze lijst van voorwaarden en de volgende disclaimer in het programma behouden te blijven.

M Bijherdistributie in binaire vorm dienen de hierboven vermelde gegevens m.b.t. auteursrechten, deze lijst van voorwaarden en de volgende disclaimer in de documentatie en/of ander materiaal te worden meegeleverd.

M Noch de naam intel Corporation noch de naam van enige partij die een bijdrage heeñt geleverd mag worden gebruikt voor het ondersteunen of promoten van producten die zijn afgeleid van deze software zonder dat daarvoor voorafgaand schriftelijke toestemming is verkregen.

DE HOUDERS VAN DE AUTEURSRECHTEN EN ENIGE PARTI DIE EEN BIJDRAGE HEEFT GELEVERD, VERSTREKKEN DEZE SOFTWARE IN DE STAAT WAARIN DEZE VOOR VERKOOP WERD AANGEBODEN, EN ENIGE UITDRUKKELIJK VERSTREKTE OF STILZWIJGENDE GARANTIES, MET INBEGRIP VAN MAAR NIET BEPERKT TOT DE STILZWIJGENDE GARANTIES OP VERKOOPBAARHEID EN GESCHIKTHEID VOOR ENIG DOEL, WORDEN VAN DE HAND GEWEZEN. IN GEEN ENKEL GEVAL ZAL INTEL OF ENIGE PARTI DIE EEN BIJDRAGE HEEFT GELEVERD AANSPRAKELIJK ZIJN VOOR ENIGE DIRECTE OF INDIRECTE, INCIDENTELE OF SPECIALE SCHADE, MORELE SCHADEVERGOEDING OF GEVOLGSCHADE (MET INBEGRIP VAN MAAR NIET BEPERKT TOT DE LEVERING VAN VERVANGENDE GOEDEREN OF DIENSTEN; VERLIES VAN GEBRUIK, GEGEVENS OF WINSTEN; OF BEDRIJFSSCHADE) ONGEACHT DE WIJZE WAAROP DEZE WERD VEROORZAAKT EN ONGEACHT OP BASIS VAN WELKE THÉORIE VAN AANSPRAKELIJKHEID, HETZW IN CONTRACT, STRIKTE AANSPRAKELIJKHEID OF ONRECHTMATIGE DAAD (MET INBEGRIP VAN NALATIGHEID OF ANDERSZINS) OP ENIGE WIJZE VOORTVLOEIEND UIT HET GEBRUIK VAN DEZE SOFTWARE, ZELFS INDIEN IS GEWEZEN OP DE MOGELIJKHEID VAN DERGELIJKE SCHADE.
