GEBRUIKSAANWIJZING M1334D BROTHER

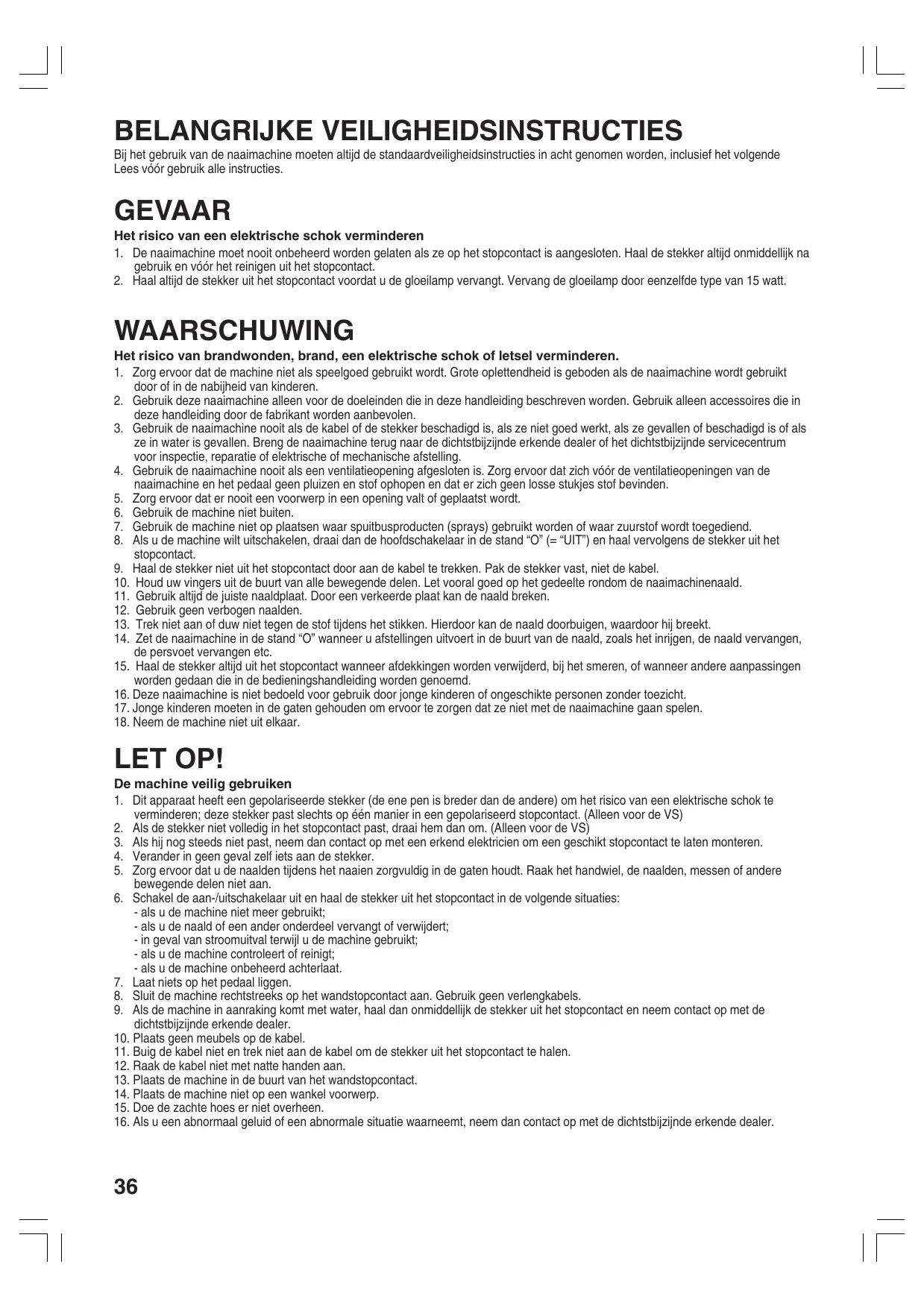

Bij het gebruik van de naaimachine要去en altijd de standardveiligheidsinstrumenties in acht genomen worden, inclusief het volgende Lees voor gebruik alle instructies.

GEVAAR

Het risico van een elektrische schok verminderen

1. De naaimachine moet nooit onbeheerd worden gelaten als ze op het stopcontact is aangesloten. Haal de stekker algijd onmiddelijk na gebruik en vór het reinigen uit het stopcontact.
2. Haal altijd de stekker uit het stopcontact voordat u de gloeilamp verrangt. Vervang de gloeilamp door enzelfde type van 15 watt.

WAARSCHUWING

Het risico van brandwonden, brand, een elektrische schok of letsel verminderen.

1. Zorg ervoor dat de machine Niet als spelgoed gebruikt worden. Grote oplettendheid is geboden als de naaimachine worden gebruikt door of in de nabijheid van kinderen.
2. Gebruik deze naaimachine alleen voor de doeleinden die in deze handleiding beschreven worden. Gebruik alleen accessoires die in deze handleiding door de fabrikant worden aanbevolen.
3. Gebruik de naaimachine nooit als de kabel of de stekker beschadig is, als ze Niet goed werkct, als ze gevalen of beschadig is of als ze in water is gevallen. Breng de naaimachine terug maar de dichtstbijzijnde erkende dealer of het dichtstbijzijnde servicecentrum voor inspectie, reparatie of elektrische of mechanische afstelling.
4. Gebruik de naaimachine nooit als een ventilatieopening afgesloten is. Zorg ervoor dat zich voír de ventilatieopeningen van de naaimachine en het pedaal geen pluizen en stof ophopen en dat er zich geen losse stukjes stof bevinden.
5. Zorg ervoor dat er nooit een voorwerp in een opening valt of geplaatst worden.
6. Gebruik de machine nicht buiten.
7. Gebruik de machine Niet opplaatsen waar spuitbusproducten (sprays) gebruikt worden of waar zuurstof worden toegediend.
8. Als u de machine wilt uitschakelen, draai dan de hoofdschakelaar in de stand "O" (= "UIT") en haalervoigens de stekker uit het stopcontact.
9. Haal de stekker Niet uit het stopcontact door aan de kabel te trekken. Pak de stekker vast, Niet de kabel.
10. Houd uw vingers uit de buurt van alle bewegende delen. Let vooral goed op het gedeelte rondon de naaimachinenaald.
11. Gebruik.altijd dejuiste naaldplaat. Door een verkeerde plaat kan de naald breken.
12. Gebruik geen verbogen naalden.
13. Trek Niet aan of duw Niet gegen de stof tijdens het stikken. Hierdoor kan de naald doorbuigen, waardoor hij breekt.
14. Zet de naaimachine in de stand "O" wonneer u afstellingen uitvoert in de buurt van de naald, zoals het inrijgen, de naald verrangen, de persvoet verrangen etc.
15. Haal de stekker algid uit het stopcontact wonneer afdekkingen worden verwijderd, bij het smeren, of wonneer andere aanpassingen worden gedaan die in de bedieningshandleiding worden genoemd.
16. Deze naaimachine is Niet bedoeld voor gebruik doorjonge kinderen of ongeschikte personen zonder toezicht.
17. Jonge kinderen moeten in de gaten gehoonden om ervoor te zorgen dat ze Niet met de naaimchine gaan spelen.
18. Neem de machine Niet UIT elkaar.

LET OP!

De machine veilig gebruiken

1. Dit apparaat heeft een gepolariseerde stekker (de ene pen is breder dan de andere) om het risico van een elektrische schok te verminderen; deutsche stekker past slechts op een manier in een gepolariseerd stopcontact. (Alleen voor de VS)
2. Als de stekker Niet volledig in het stopcontact past, draai hem dan om. (Alleen voor de VS)
3. Als hij nog steeds Niet past, neem dan contact op met een erkend elektricien om een geschikt stopcontact te lately monteren.
4. Verander in geen geval zichs aan de stekker.
5. Zorg ervoor dat u de naaldenijdens het naaien zorgvuldig in de gaten houdt. Raak het handwiel, de naalden, messen of andere bewegende delen nicht aan.

6. Schakel de aan-/uitschakelaaruit en haal de stekkeruit het stopcontact in de volgende situaties:

7. als u de machine nicht meer gebruikt;

8. als u de naald of een ander onderdeel verwangt of verwijdert;
9. in geval van stroomuitval verwijl u de machine gebruikt;
10. als u de machine contrôleert of reinigt;

11. als u de machine onbeheard achterlaat.

12. Laat niets op het pedaal liggen.

13. Sluit de machine rechtstreeks op het wandstopcontact aan. Gebruik geen verlangkabels.
14. Als de machine in aanraking komt met water, haal dan onmiddelijk de stekker uit het stopcontact en neem contact op met de dichtst bijzijnde erkende dealer.
15. Plaats geen meubels op de kabel.
16. Buig de kabel Niet en trek Niet aan de kabel om de stekker uit het stopcontact te halen.
17. Raak de kabel nicht met natte handen aan.
18. Plaats de machine in de buurt van het wandstopcontact.
19. Plaats de machine Niet op een wankel voorwerp.
20. Doe de zachte hoes er nicht overheen.
21. Als u een abnormaal geluid of een abnormale situatie waarneem, neem dan contact op met de dichtstbijzijnde erkende dealer.

Voor een langere levensduur van uw machine

1. Stel deutsche machine nicht bloot aan direct zonlicht of aan zeer vochtige omstandigheden. Gebruik of berg deze machine niet op in de buurt van een kachel, strijkijzer, halogeenlamp of ander heet voorwerp.
2. Gebruik alleen milde zeep of oplosmiddelen om de behuizing te reinigen. Benzeen, thinner en schuurpoeder konnen de behuizing en machine beschadigen en mogen nooit worden gebruikt.
3. Laat de machine nicht vallen en bescherm hem gegen stoten.
4. Raadpleeg altijd deze handleiding alvorens u de persvoet, naald of andere onderdelen verrangt of aanbrengt, om er zeker van te zich dat ze correct worden aangebracht.

Voor reparatie of afstelling van de machine

Als in uw machine een storing optreedt of als er afgesteld dient te worden, raadpleeg dan eerst de tabel "Problemen oplossen" om uw machine zelf te inspecteren en af te stellen. Als het probleem zich blijft voordoen, neem dan contact op met deuchtstbijzijnde erkende dealer.

"Deze naaimachine is bedoeld voor huishoudelijk gebruik."

LET OP!

Als u deze naaimachine onbeheerd achefterlaat,要去en de aan-/uit- en lichtschakelaar van de machine wordenuitgeschakeld en de stekker uit het stopcontact worden getrokken.

Bij onderhoudswerkzaamheden aan de naaimachine of wanner afdekkingen worden verwijderd of de gloeilamp worden verrangen, dient de machine of het elektrische gedeelte te worden losgekoppeld van de voeding door de stekker uit het stopcontact te trekken.

ALLEEN VOOR GEBRUIKERS IN HET VERENIGD KONINKRIJK, IERLAND, MALTA EN CYPRUS.

Als uw machine is uitgerust met een vaste BS-stekker met 3 pennen, lees dan a.u.b. het volgende.

BELANGRIJK

Als de stekker die bij deze machine werden geleverd, nicht geschikt is voor het beschikbare stopcontact, dient hij te worden afgeknipt en te worden verrangen door een geschikte stekker met drie pennen. Bij toepassing van een alternatieve stekker dient een goedgekeurde zekering in de stekker te worden aangebracht.

OPMERKING

De van het netsnoor verwijderde vaste stekker dient te worden vernietigd, waarst een stekker met blootliggende draden gevaarlijk is als hij wordt aangesloten op een stopcontact dat onder spanning staat. Bij het verrangen van de zekering in de stekker dient een door ASTA volgens BS 1362 goedgekeurde zekering, d.w.z. met aangebracht keurmerk, te worden gebruikt, met de waarde als op de stekker is aangegeven.

Plaats algid de zekeringdeksel terug; gebruik nooit stekkers met verwijderde deksel.

WAARSCHUWING

SLUIT GEEN VAN BEIDE DRADEN AAN OP DE AARDKLEM DIE GEMARKEERD IS MET DE LETTER "E", HET AARDE-SYMBOL 1± , DE KLEUR GROEN OF DE KLEUREN GROEN EN GEEL.

De draden in dit netsnoer hebben de volgende kleurcode:

Blauw:Nul

Bruin: Fase

Omdat de draadkleuren in het netsnoer van dit toestel misschien Niet corresponderen met de kleurmarkeringen van de aansluitingen in uw stekker, gaat u als volgt te werk.

De blauwe draad moet worden aangesloten op de klem die gemarkeerd is met de letter "N" of een zwarte of blauwe kleur heeft.

De bruine draad moet worden aangesloten op de klem die gemarkeerd is met de letter "L" of een rode of bruine kleur heeft.

GEFELICITEERD MET UW KEUZE VOOR DEZE COMPACTE OVERLOCKMACHINE

Dit is een handige machine van hoge kwaliteit. Om optimaal gebruik te konnen make n van alle functies, adviseren wij u dit boekje aandachtig te bestuderen.

Indien u meer informatie wenst over het gebruik van deze machine, dan kunt u te allen tijde contact opnemen met uw dichtstbijzijnde, erkende dealer.

Veel plezier!

LET OP!

Bij het inrijgen of verrangen van een naald of gloeilamp,要去en de aan-/uit- en lichtschakelaar van de machine worden uitgeschakeld en de stekker uit het stopcontact worden getrokken.

Als de machine nicht worden gelebracht, adviseren wij u de stekker uit het stopcontact te verwijderen om eventuele gevaarlijke situatuies te vermijden.

Opmerkingen over de motor

• De maximale naaisnelheid van deze naaimachine is 1300 steken per minuut, hetgeen zeer snel is in vergelijkking met de gemiddelde snelheid van de normale, voetgestuurde naaimachines van 300 tot 800 steken per minuut
• De motorlagers zijn vervaardigd van een speciale gesinterde en met olie geimpregneerde metaallegering, gewikkeld in in olie gedrenkte vilt, voor urenlang, ononderbroken gelebruik.
• Door langdurig gebruik van de naaimachine kan het gebied rond de motor warm worden, maar nooit zodenig dat dit nadelige gevolgen kan hebben voor de prestaties.
  Zorg dat de ventilatieopeningen aan de zij- en好奇心 van de naaimachine altiid vrij blijven van stof en papier
• Wonneer de motor draait, zullen er vonden zichtaar voor den door de ventilatieopeningen bij de motorsteun, tegenover het handwiel. Deze vonden veroorzaakt door de koolborstels en de collector en makeel uit van de normale werkig van de machine.

Inhoud

Hoofdstuk 1: Benamingen en functies van de onderdelen 40

Accessoires 41
De machine aansluiten 42
Draairichting van het handwiel 42
Voorklep openen / sluiten 42
Persvoet bevestigen/verwijderen 42
Opvangbakje 43
Naaien met vrije arm (pltbodemhulpstuk verwijderen) 43
Mesie verwijderen 44
Steeklengte 44
Steekbreedte 44
Differentialaltransporteur 45
Persvoetdruk instellen 45

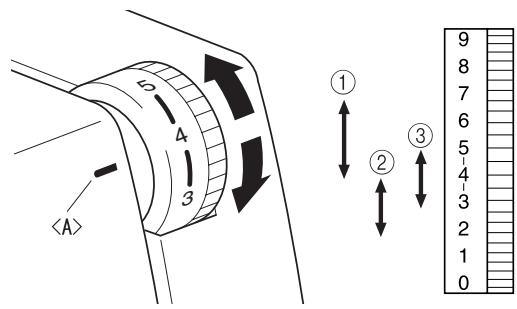

Draadspanningsknop 46

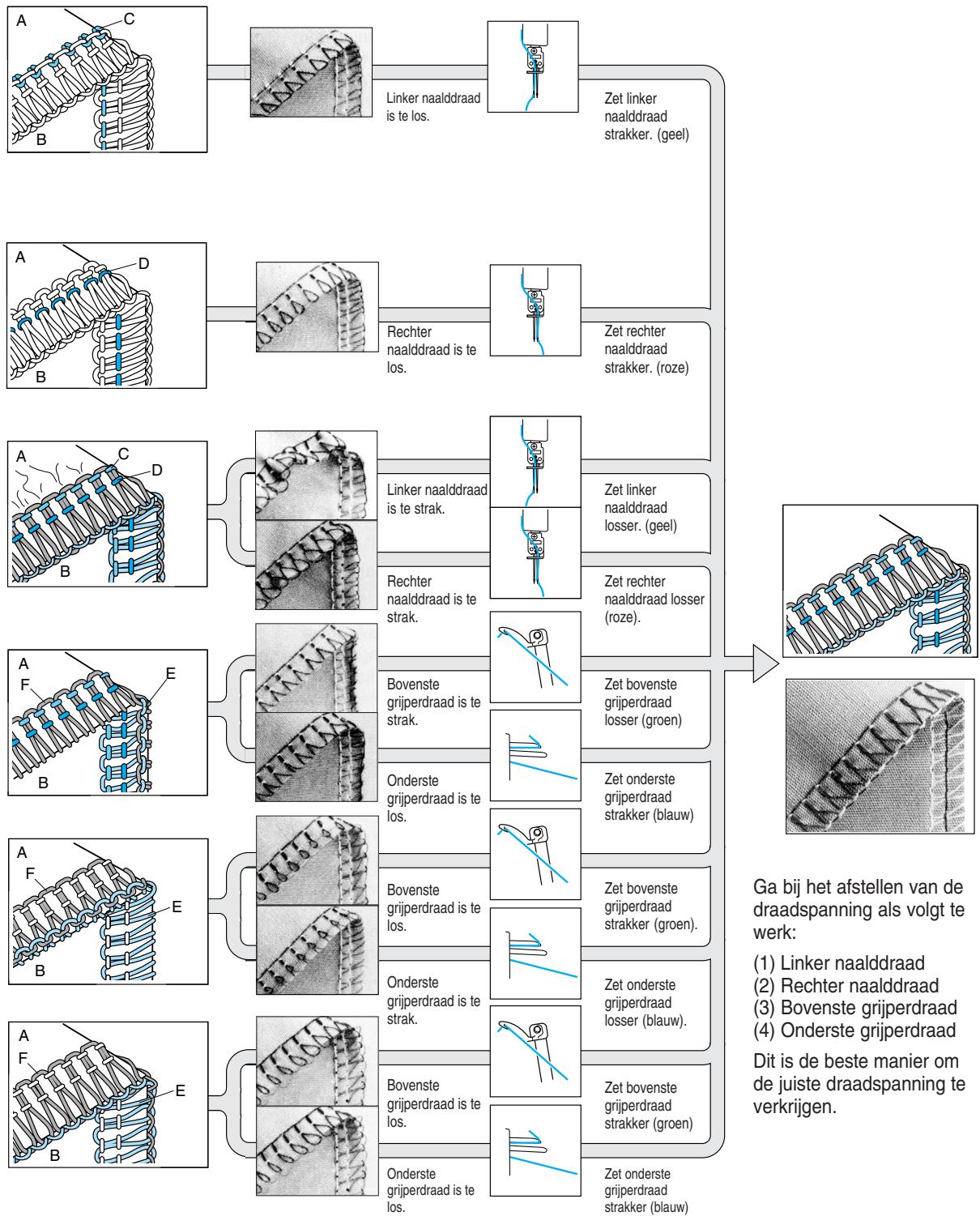

Overzicht voor het instellen van de draadspanning, twee naalden (vier draden) 47

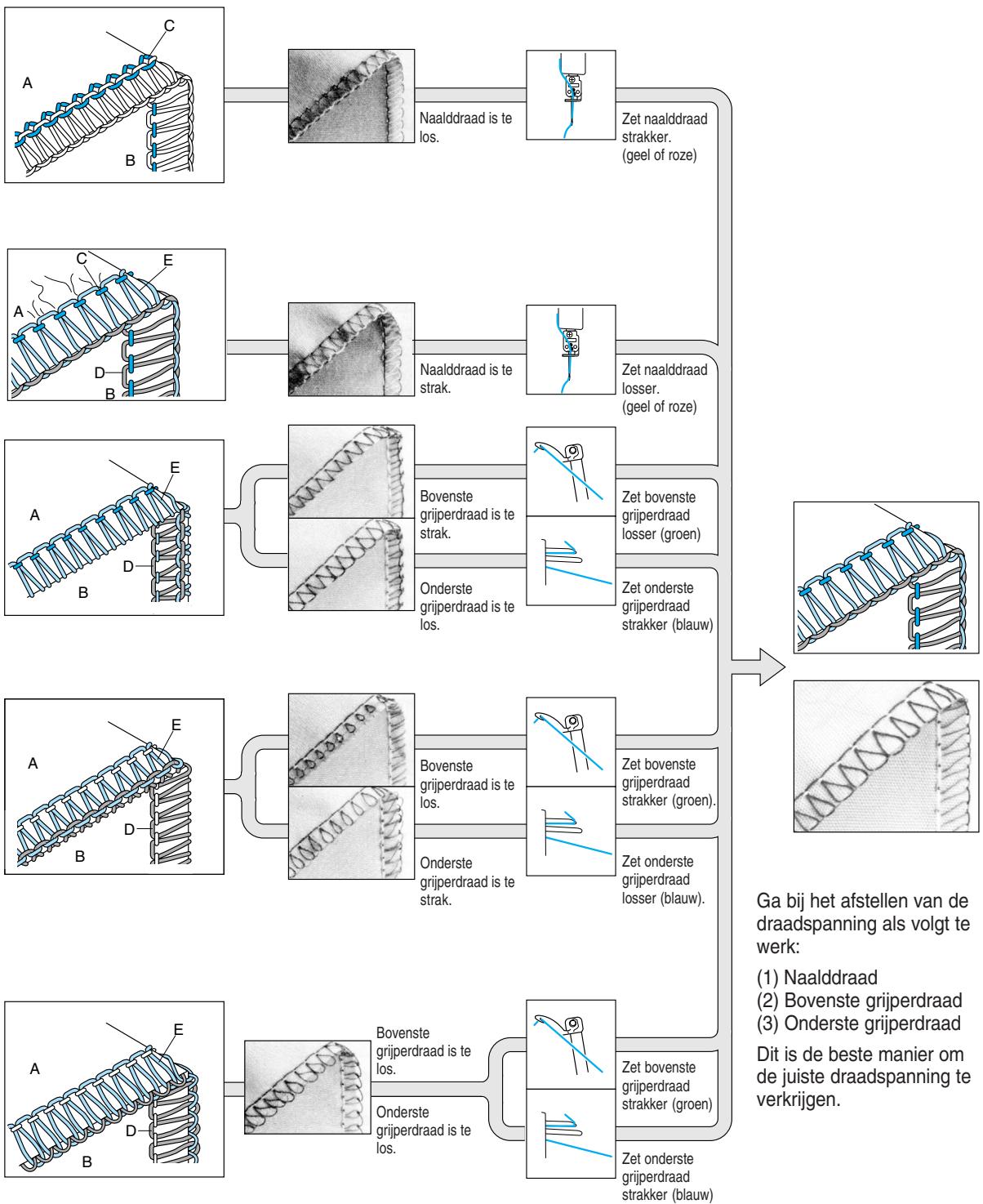

Overzicht voor het instellen van de draadspanning, een naald (drie draden) 48
Naald 49
Naald verwijderen / aanbrengen 49

Hoofdstuk 2: Voorbereidingen voor het inrijgen 50

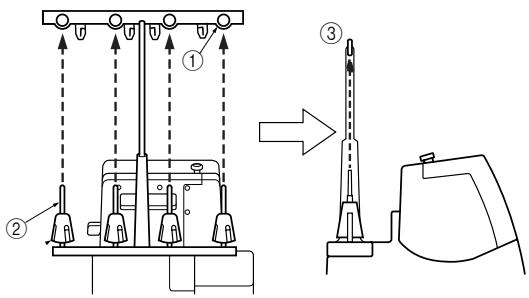

Draadgeleider 50
Het gebruik van het kloskapje 50
Het gebruik van het garennetje 50
Voor het inrijgen 50

Hoofdstuk 3: Inrijgen 51

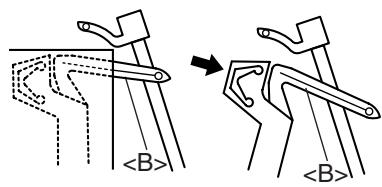

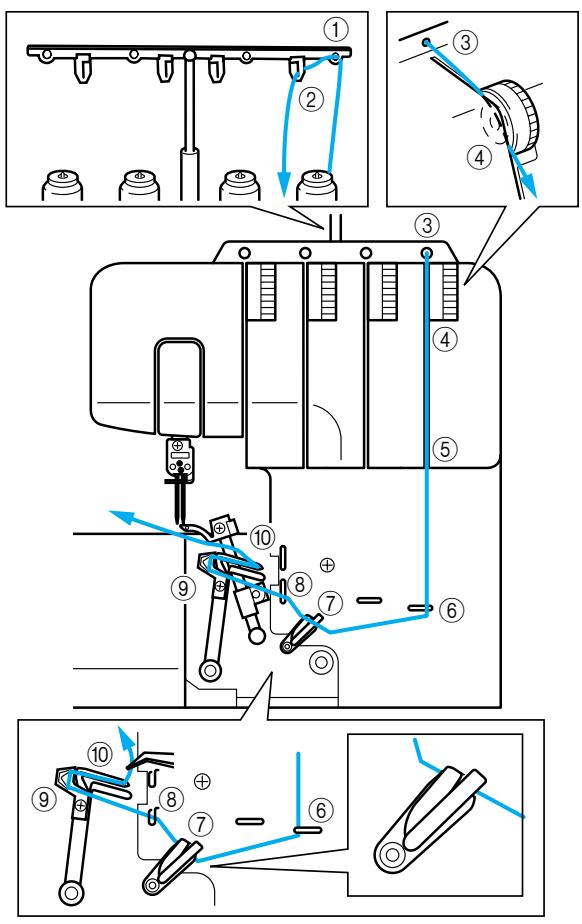

Onderste grijper inrijgen 51

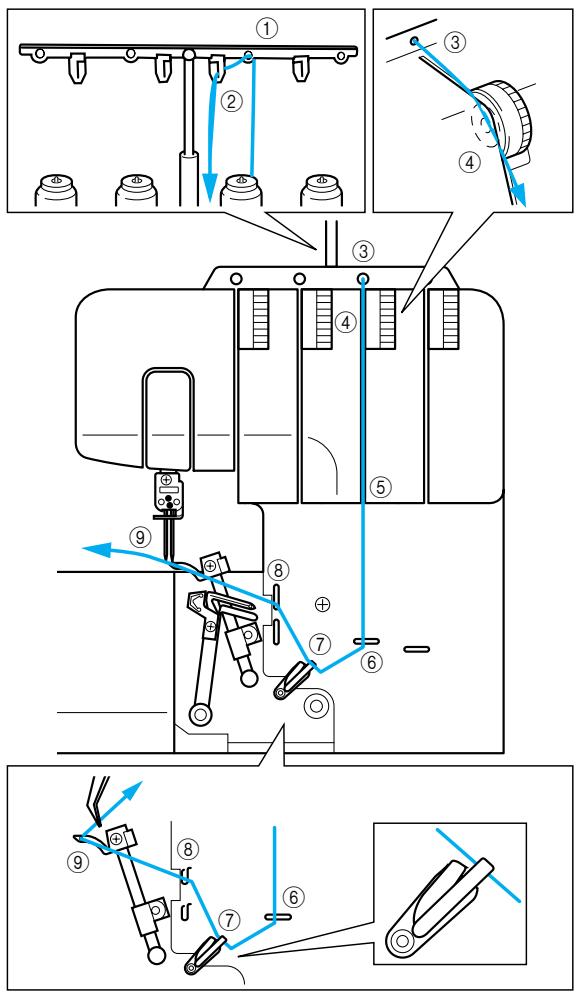

Bovenste griper inrijgen 53

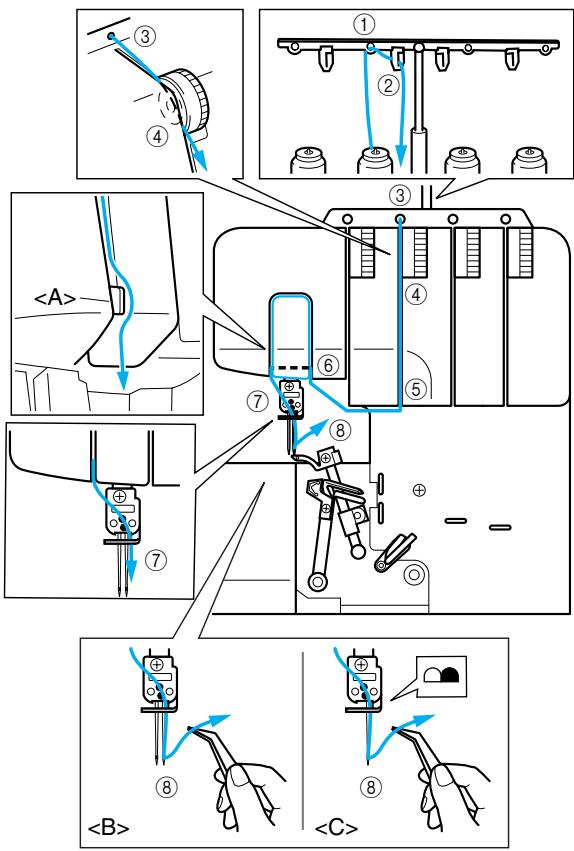

Inrijgen van de rechter naald 54

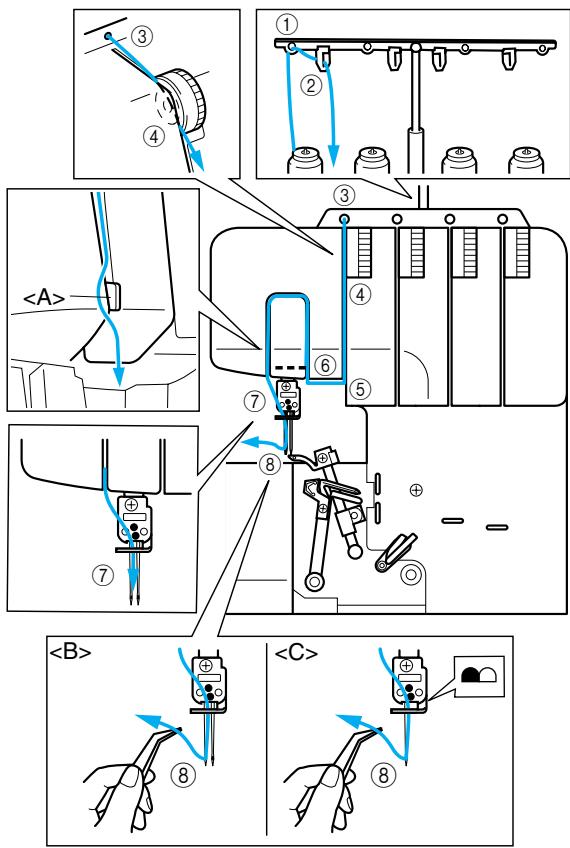

Linkernaald inrijgen 54

Hoofdstuk 4: Vergelijkkingstabel voor naaimaterialiaal, draden en naalden. 55

Hoofdstuk 5: Naaien 56

Steekselectie 56
Proeflapje naaien 56

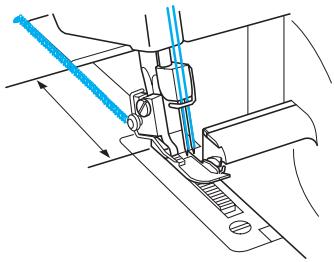

Afwerken met hettingsteek 57

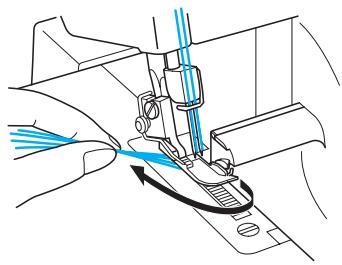

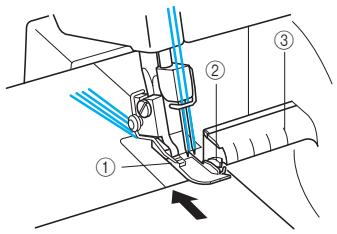

Beginnen met naaien 57

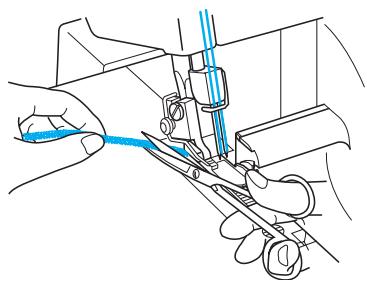

Stof verwijderen 57

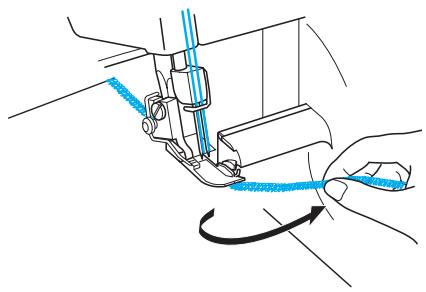

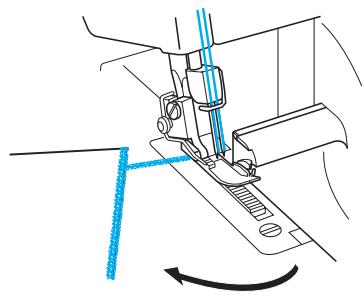

De ketting vastzetten 58
Als de draad breektijdens het naaien 59
Dunne stoffen naaien 59
Smalle overlock/rolzoomsteek 59
Overzicht voor smalle overlock/rolzoomsteek 61

Hoofdstuk 6: Problemen oplossen 62

Hoofdstuk 7: Onderhoud 63

Reinigen 63
Smeren 63
De gloeilamp verrangen 63

Hoofdstuk 8: Plaatsing van optionele voet 64

Blindzoomvoet 64

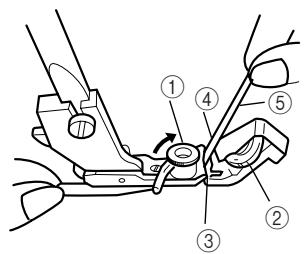

Elastiekvoet 66

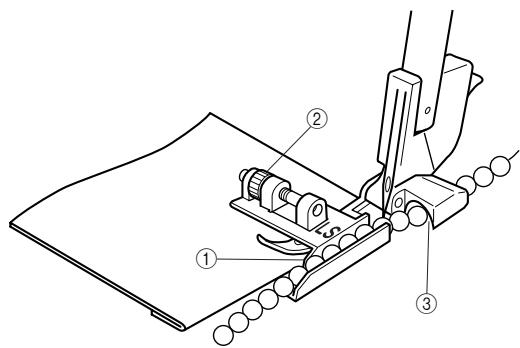

Parelvoet 67

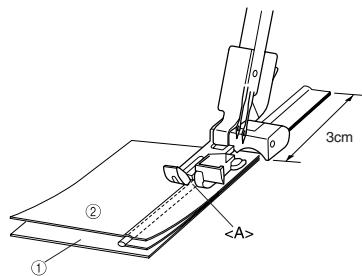

Pipingvoet 68

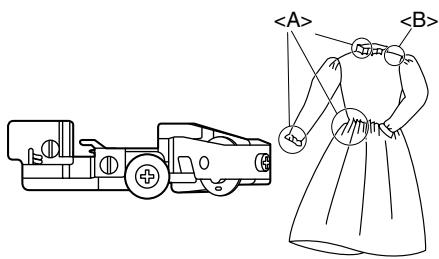

Plooivoet 69

70

Instellingentabel 71

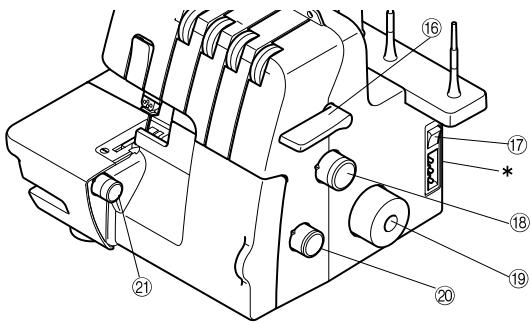

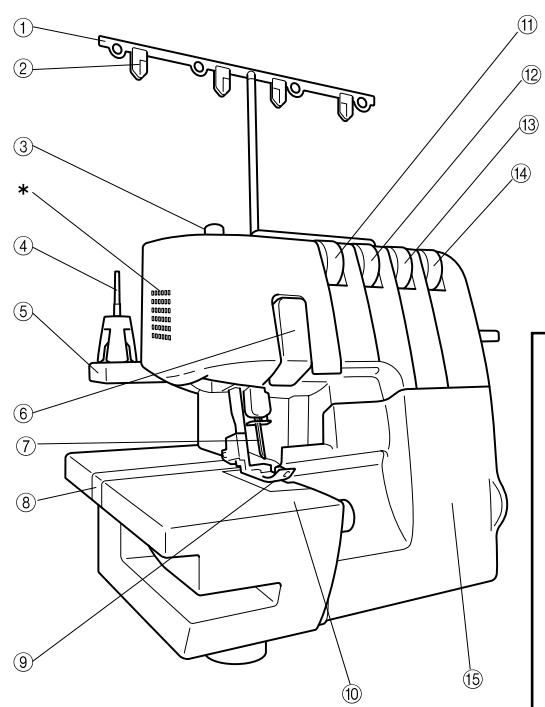

HOOFDSTUK 1 BENAMINGEN EN FUNCTIONS VAN DE ONDERDELEN

① Draadgeleider
② Draadplaat
③ Stelschroef voor persvoetdruk
④ Klospen
⑤ Klossteun
⑥ Draadgever
⑦ Naalden
⑥ Platbodemhulpstuk
⑨ Persvoet
10 Dekplaat
① Draadspanningsknop linkernaald
Draadspanningsknop rechtenaald
Draadspanningsknop bovenste grijper
⑭ Draadspanningsknop onderste grijper
15 Voorklep
16 Persvoethendel
⑰ Aan/uit- en lichtschakelaar
18 Steenklengtheknop

19 Handwiel
② Instelknop differentiaalverholding
② Steekbreedteknop

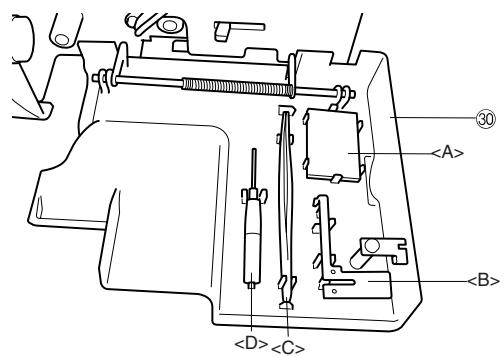

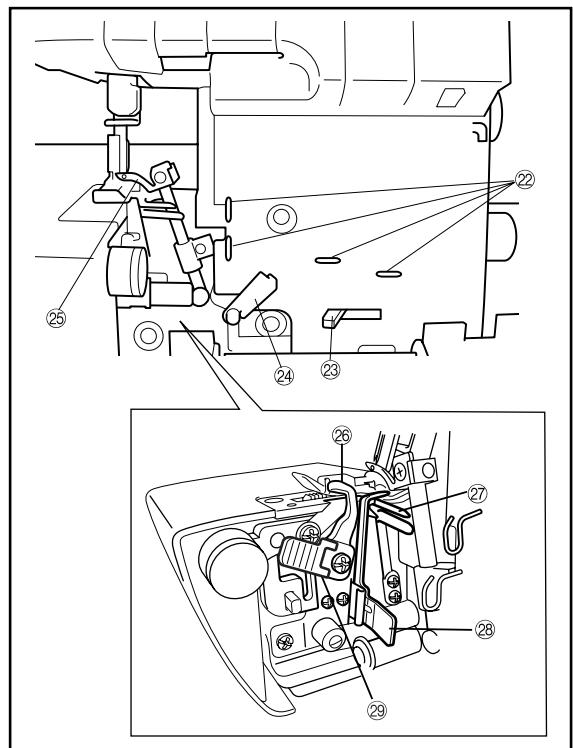

In de voorklep

Draadgeleider
Inrijghendel onderste grijper
24 Draadgever voor grijpers
② Bovenste grijper
⑥ Bovenste mesje
25 Onderste grijper
28 Steekpositievinger
Hendel voor试点工作
30 Voorklepdepartiment

De bijgeleverde accessoires en de verwijderde steekpositievinger kurz u in dit voorklepcompartiment bewaren.

: Naaldenset, : Steekpositievinger (indien verwijderd, die HOOFDSTUK 5 "Smalle overlock/rolzoomsteek"), : Pincet, : Zeskantschroevendraier

• Luchtopeningen (aan de zij- en achterkant)

Accessoires

Meegeleverde accessoires

① Zachte hoes:X77871000
② Opbergzakje voor accessoires: 122991052
③ Pincet:XB1618001
④ Garennetje (4): X75904000
⑤ Kloskapje (4): X77260000
⑥ Reinigingsborsteltje: X75906001
⑦ Zeskantschroevendraaier: XB0393001
⑥ Naaldensetje (SCHMETZ 130/705H): X75917001 nr. 80: 2 stuks, nr. 90: 2 stuks
Pedaal: XC7359022 (gebieten met 120 V) XC7438322 (gebieten met 230 V) XC7456322 (Verenigd Koninkrijk) XD0112022 (Argentinie) XD0852022 (Korea) XD0105022 (China) XE0629002 (Australi, Nieuw-Zeeland)
10 Instructie-dvd: XB1619001 (NTSC)
XB1660001 (PAL)

(5)

10

Optionele accessoires

Meer informatatie over de volgende artikelen vindt u in HOOFDSTUK 8.

⑪ Blindzoommoet: X76590002

Plooivoet: SA213 (VS, CANADA) X77459001 (OVERIG)

13 Parelvoet: SA211 (VS, CANADA) X76670002 (OVERIG)

(14) Pipingvoet: SA210 (VS, CANADA) XB0241101 (OVERIG)

15 Elastiekvoet: SA212 (VS, CANADA) X76663001 (OVERIG)

16 Opvangbakje:XB1530001

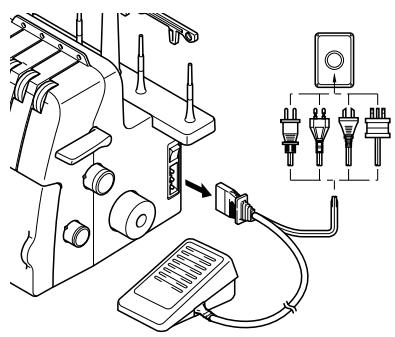

De machine aansluiten

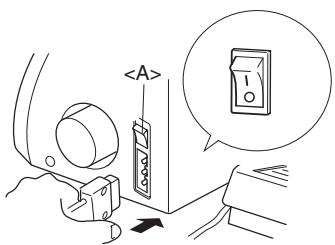

De machine inschakelen

1. Steek de drie-pins stekker in de aansluiting aan de rechter onderkant van de machine. Steek verwolgens de stekker in een stopcontact.
2. Schakel de aan-/uit- en lichtschakelaar < A> in de stand "I" (voor uitschaken in de stand "O").

Werking

Wanner het pediaal iets wordt ingetrapt, begint de machine langzaam te lopen. Hoe dieper het pediaal wordt ingetrapt, des te sneller gaat de machine lopen. Als het pediaal wordt losgelaten, stopt de machine.

OPMERKING (alleen voor de VS):

Pedaal: Model KD-1902

Dit pedaal kan alleen worden gebruikt voor het naaimachinemodel 3034D.

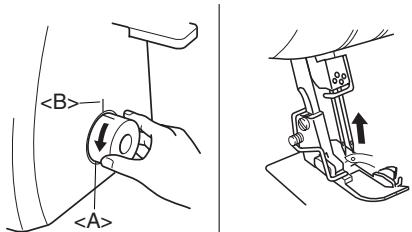

Draairichting van het handwiel

Het handwiei < A> draait linksom (richting van de pijl). Dit is bezelfde richting als een gewone naaimachine voor huishoudelijk gebruik.

De naalden bewegen maar hun hoogste stand als het handwiel zodanig worden gedraaid dat het merkteken < B> op het handwiel in lijn staat met de streep op de machine.

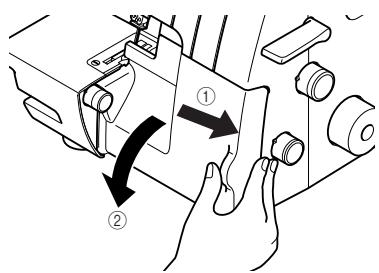

Voorklep openen / sluiten

Bij het inrijgen van de draad in deze machine moet de voorklep worden geopend. Schuif hem那次 rechts ① en open ② of sluit hem en schuif hem那次 links.

LET OP!

Voor uw eigen veiligheid mag de machine nooit worden gebruikt als de voorklep geopend is.

Schakel de machine algid uit voordat de voorklep\ wordt geopend.

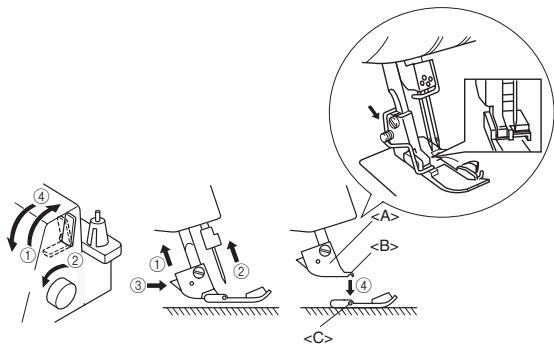

Persvoet bevestigen/verwijderen

1. Schakel de aan-/uit- en lichtschakelaar uit of trek de voedingsstekker uit het stopcontact.
2. Beweeg de persvoethendel omhoog. ①
3. Draai het handwiel ② zodanig dat het merkteken op het handwiel in lijn staat met de streep op de machine. (Zie HOOFDSTUK 1 "Draairichting van het handwiel".)
4. Druk op de knop op de persvoethouder zodat de standaardpersvoet vrijkomt. ③ ④
5. Beweeg de persvoet verder omhoog door de persvoethendel verder omhoog te duwen. Verwijder verrolgens de persvoet en bewaar hem op een veilige plaats.
6. Beweeg de persvoet nogmaals verder omhoog door de persvoethendel verder omhoog de duwen. Plaats verrolgens de persvoet net onder de persvoethouder < A> , zodenig dat de groef in de onderkant van de persvoethouder < B> in lijn staat met de pen bovenin de voet < C> en.daaromheen grijpt. Beweeg verrolgens de persvoethendel omlaag om de persvoet vast te drukken. Druk waarbij op de knop op de persvoethendel.

Opvangbakje

Het optionele opvangbakje < A> vangt deijdens het naaien afgeknipte stof en draad op.

Aanbrengen:

Druk het opvangbakje < A> maar binnen, totdat het de voorklep raakt.

OPMERKING:

Zorg dat deplaatsingsgeleider < B> gegen die van de machine worden geplaatst.

Verwijderen:

Trek het opvangbakje langzaam maar buiten.

OPMERKING:

Het optionele opvangbakje kan ook worden gebruikt als pedaalhouser.

LET OP!

Verwijder algintijd het pedaal uit het opvangbakje voordat de machine worden gedragen.

Naaien met vrije arm

(platbodemhulpstuk verwijderen)

Wanneer u met de vrije arm naait, cunt u gemakkelijk met pijpvormige stukken werken.

1. Verwijder het platbodemhulpstuk < A> .

OPMERKING:

Let op dat u het verwijderde platbodemhulpstuk nicht kwijtraakt.

1. Plaats de stof en begin met het naaien.

(Zie HOODFSTUK 5.)

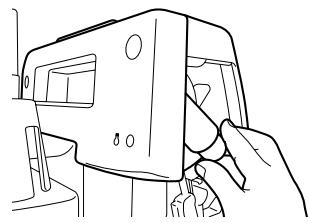

Mesje verwijderen

Om te naaien zonder dat de rand van de stof worden afgesneden, kutu het mesje als volgt verwijderen.

LET OP!

Raak het mesje Niet aan.

Beweeg de hendel voor het mesje alleen als de naald op+zijn laagste punt staat.

Trek de stekker uit het stopcontact voordat u het mesje verwijdert.

1. Trek de hendel voor het mesje < A> omhoog en verwolgens maar rechts.

1. Beweeg het mesje omlaag.

1. Trek het mesje geheel maar buiten en haal uw hand van de hendel.

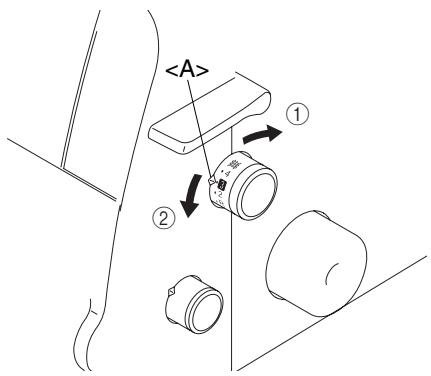

Steeklength

De standaardinstelling voor de steeklengte is 3mm . Om de steeklengte te wijzigen, draait u aan de steeklengteknop aan de rechterkant van de behuizing.

① Steenklengthe verkorten tot minimaal 2mm
② Steenklengthe verlengen tot maximaal 4mm

Markering

Steekbreedte

De normale steekbreedte-instelling voor de gewone overlocksteek is 5mm. Om de steekbreedte te wijzigen, draait u aan de steekbreedteknop.

① Steekbreedte vergroten tot maximaal 7mm
② Steekbreedte verkleinen tot minimaal 5mm

Markering

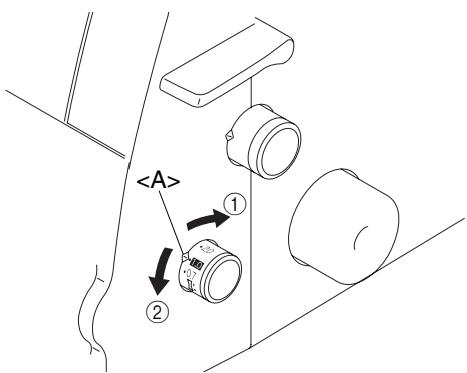

Differentiaaltransporteur

Deze naaimachine is uitgerust met twee verschillende transporteurs onder de persvoet waarmee de stof door de machine worden gevoerd. De differentiaaltransporteur regelt de beweging van de voorste en achechterste transporteurs. Wordt deze knop ingesteld op 1, dan bewegen beiden transporteurs metdezelfde slenelheid (verhouding van 1:1).Indien de differentiaalverhouding wordt ingesteld op een waarde kleiner dan 1:1, dan bewegen de voorste transporteurs langzamer dan de achechterste, zodat de stof tijdens het naaien worden uitgerekt. Dit is handig bij lichte stoffen die snel rimpelen. Indien de differentiaalverhouding wordt ingesteld op een waarde groter dan 1:1, dan bewegen de voorste transporteurs sneller dan de achechterste, waardoor de stof tijdens het naaien worden greplood. Hierdoor wordt het rimpelen van stretchstoffen voorkomen.

Installing differentiaaltransporteur

Trans-port-ver-housing	Hoofd-trans-porteur(achter)	Differenti-aaltrans-porteur(voor)	Effect	Toe-passing
0.7 - 1.0			Materialialwordstrakge-trokken.	Voorkomt dat dun materiaalrimpelt ofsamentrekt
1.0			Zonderdifferenti-aaltrans-porteur.	Normaalnaien
1.0 - 2.0			Materialialwordgeplooid ofsamenge-drukt.	Voorkomt datstretchstoffenuitrekken ofrimpelen

De normale instelling van de instelknop voor de differentiaaltransporteur is 1,0.

Om de differentiaaltransporteur in te stellen, draait u aan de knop aan de rechteronderkant van de behuizing.

① Groter dan 1,0 ② Kleiner dan 1,0 Markering

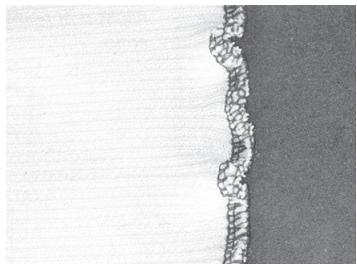

Een voorbeeld

Wanneer stretchstof worden genaaid zonder gebruik van de differentiaaltransporteur, gaan de randen van de stof golven.

Door de transportverhouding van 1,0 te wijzigen in een waarde dichter bij 2,0,kest u een gladdere afwerking krijgen.

(De Beste transportverhouding is afhankelijk van de elastiekiteit van de stof.)

Hoe elastischer de stof, hoe dichter bij 2,0 de instelling van de differentiaalverhouding moet+zijn. Maak een proeflapje om de juiste instelling te vinden.

LET OP!

Bij het naaien van dikke, Niet-elastische stof zoals bijvoorbeeld denim, mag de differentiaaltransporteur nicht worden gebruikt, odomat dit de stof kan beschaden.

Persvoetdruk instellen

Draai aan de stelschroef voor de persvoetdruk aan de linkerbovenkant van de machine. U(Int) sunt de juiste instelling vinden met behulp van de waarde op de schroef.

Er is een draadspanningsknop voor elk van de naalddraden en de bovenste en onderste grijperdraad. De instelling van de draadspanning is afhankelijk van de dikte van de stof en het gebruike garen. Het kan dus nodig+zijn de draadspanning aan te passen wanner er van stof worden veranderd.

① De gele draadspanningsschij is voor de linkernaald.
② De roze draadspanningsschijf is voor de rechtenaald.
③ De groene draadspanningssschijf is voor de bovenste grijper.
④ De blauwe draadspanningsschijf is voor de onderste grijper.

Draadspanningsregeling

In de meeste gezallen zult u met draadspanning “4” het gewenste resultaat behalen. (Standaard: SPAN 60/3Z)

Indien de kwaliteit van de steken onvoldoende is, kiest u een andere instelling voor de draadspanning.

Markering voor de draadspanning

① Voor hogere spanning: 4 tot 7
② Voor lagere spanning:2 tot 4
③ Voor gemiddelde spanning: 5 tot 3

Als u de juiste spanning nicht kunt vinden, raadpleeg dan de tabellen op de volgende pagina's.

LET OP!

Zorg dat het garen goed in de spanningsschijven is geplaatst.

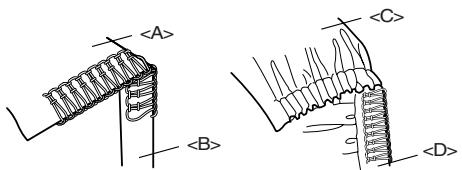

Overlicht voor het instellen van de draadspanning, twee naalden (vier draden)

A: Achterkant
B: Goede kant
C: Linker naalddraad
D: Rechter naalddraad
E: Draad van bovenste grijper
F: Draad van onderste grijper

Overzicht voor het instellen van de draadspanning,=ein naald (drie draden)

A: Achterkant
B: Goede kant
C: Naalddraad
D: Draad van bovenste grijper
E: Draad van onderste grijper

Naald

Voor deze machine(Int)kunt u naalden voor gewone huishoudelijkne naaimachines gebruiken. De aanbevolen naald is SCHMETZ 130/705H (nr.80 of nr.90).

Naaldomschrijving

① Achterkant (platte kant)

② Voorkant

③ Groef

Naald controlleren

④ Platte kant
⑤ Leg de naald met de platte kant op een vlakke ondergrond en controllerer of de ruimte overal geleijk is.

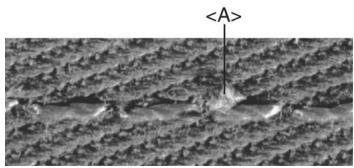

OPMERKING:

Maatregelen gegen beschadiging van de stof < A> .

Door de naald SCHIMETZ 130/705H SUK (nr. 90)

BALLPOINT te gebruiken, kan beschadiging van de stof worden beperkt.

Naald verwijderen / aanbrengen

Linkernaald verwijderen/aanbrengen
Rechternaald verwijderen/aanbrengen

① Vastdraien

② Losdraaien

Verwijdersen:

1. Zet de aan-/uit- en lichtschakelaaruit(OFF).
2. Draai het handwiel zodenig dat het merkteken op het handwiel in lijn staat met de streep op de machine. (Zie HOOFDSTUK 1 "Draairichting van het handwiel".)
3. Draai de desbetreffende naaldebestigingsschoef los door de meegeleverde zeskantschroevendraaier in de richting van ② in de afbeelding te draaien, en verwijder de naald.

Aanbrengen:

1. Zet de aan-/uit- en lichtschakelaaruit(OFF).
2. Draai het handwiel zodanig dat het merkteken op het handwiel in lijn staat met de streep op de machine.
3. Neem de naald in de hand met de platte kant van u af en duw hem zo ver möglichk in de naaldhouser aan boven.
4. Draai de desbetreffende naaldebestigingsschroef goed vast door de meegeleverde zeskantschroevendraaier in derichting van ① in de afbeeling te draaien.

OPMERKING:

Zorg dat naalden.altijd geheel in de houder worden geplaatst.

Als de naalden goed+zijn aangebracht, zit de rechtenmaald hets lager dan de linkemaald.

LETOP!

Zet de naaimachine algid uit voordat u de naald verwijdert/aanbrengt.

Laat de naald of naaldebestigingsschroef nicht in de machine vallen, odomat deze anders beschadigd kan raken.

Draadgeleider

Zet de telescoopstang van de draadgeleider in de hoogste stand. Zorg dat de draadgeleidersrecht boven de klospennen staan, zoals aangegeven in de onderstaande illustratie.

① Draadhouser op de draadgeleider
② Klospen
③ Juiste positie

Het gebruik van het kloskapje

Bij gebruik van klosjes, moet het kloskapje worden gebruikt zoals hieronder staat afgebeeld. Zorg dat de inkeping op het klosje aan de onderkant zit.

① Kloskapje

Het gebruik van het garennetje

Wanner u naait met los gewonden nylongaren, advisereren wij u het bij de machine geleverde netje om het klosje te trekken, om te voorkomen dat het garen van het klosje glijdt.

Maak het netje precies passend voor het klosje.

Vór het inrijgen

1. Zet de aan-/uit- en lichtschakelaar voor de veiligheid UIT.

1. Zet de persvoet omhoog met gebruik van de persvoethendel.

1. Draai het handwiel zodanig dat het merkteken op het handwiel < A> in lijn staat met de streep < B> op de machine. (Zie HOOFDSTUK 1 "Draairichting van het handwiel").

HOOFDSTUK 3 INRIJGEN

Het inrijgen dient te worden gedaan in de onderstaande volgorde.

1. Onderste grijper
2. Bovenste grijper
3. Rechternaald
4. Linkernaald

Onderste grijper inrijgen

Houd bij het inrijgen van de draad de volgorde aan zoals getoond in de afbeelding, en volg de blauwe kleur en de nummers naast elk van de inrijgpunten.

1. Open de voorklep door hem maar rechts te schuiven en de bovenkant waar u toe te halen.
2. Leid de draad van de spoel directaar boven en van achefteraar voren door draadhouser ① en draadplaat ② aan de draadgeleider.
3. Rijg de draad door opening ③ bovenop de machine.

4. Rijg de draad door de draadspanningssschijf ④ die zich in de draadgeleider naast de blauwe draadspanningsknop befindt.

5. Leid de draad door de geleideraar beneden door de inrijgpunten ⑤⑥⑦⑧ naast de blauwe kleurmarkeringen, op volgorde van de nummers zoals getoond in de afbeelding.

OPMERKING:

Zorg dat de draad door beiden draadgevers ⑦ worden geleid.

Ga verdert met "Snelle inrijgmethode voor de onderste grijper".

Snelle inrijgmethode voor de onderste grijper

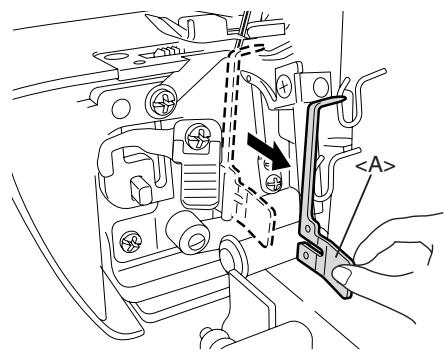

1. Schuif de inrijghendel voor de onderste grijper < A> maar rechts.

De onderste gripper < B> beweegt maar de positie Zoals hieronder staat aufgebeeld.

LET OP!

Schuif de inrijghefboom alleen in de richting die door de pijl worden aangegeven. Als u de inrijghefboom krachtig in een andere richting beweegt, kan hij beschadigd rakeen.

Zorg dat de naald in de bovenste stand staat, voordat u de inrijghendel voor de onderste grijper verplaatst.

1. Leid de draad zoals in de afbeelding.

1. Leid de draad door het oog van de onderste grijper.

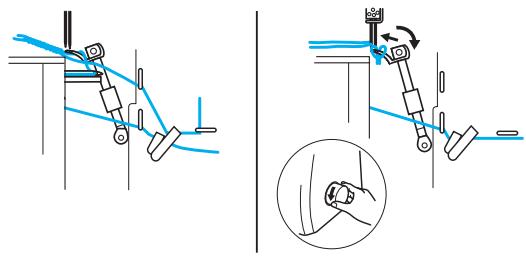

1. Draai langzaam aan het handwiel en zorg dat de grijper terugkeert maar zijn oorspronkelijke positie.

OPMERKING:

Als de onderste grijperdraad breekt tijdens het naaien, moet de draad van beiden naalden worden afgeknipt en verwijderd.

Bij het opnieuw inrijgen van de onderste griper moet precies de in de afbeelding getoonde volgorde worden aangehouden. De machine werkt Niet goed als de draad nicht in de juiste volgorde is ingeregen.

LET OP!

De naalddraden mogen pas worden ingeregen nadat de onderste en bovenste grijper zich ingeregen.

Bovenste grijper inrijgen

Houd bij het inrijgen van de draad de volgorde aan zoals getoond in de afbeelding, en volg de groene kleur en de nummers naast elk van de inrijgpunten.

1. Open de voorklep door hem maar rechts te schuiven en de bovenkant waar u toe te halen.
2. Leid de draad van de spoel directaar boven en van achefteraar voren door draadhouser ① en draadplaat ② aan de draadgeleider.
3. Riig de draad door opening ③ bovenop de machine.

4. Rijg de draad door de draadspanningssschijf ④ die zich in de draadgeleider naast de groene draadspanningsknop befindt.

5. Leid de draad door de geleideraar beneden door de inrijgpunten ⑤⑥⑦⑧ naast de groene kleurmarkeringen, op volgorde van de nummers zoals getoond in de afbeelding.

OPMERKING:
Zorg dat de draad alleen door de bovenste draadgever ⑦ WORDt geleid.

1. Leid de draad door het oog van de bovenste grijper ⑨.

OPMERKING:

Indien de bovenste grijperdraadijdens het naaien breekt:

Dit kan gebeuren als de onderste grijperdraad vast komt te zitten aan de bovenste grijper. Als dit gebeurt,aaSutde bovenste grijper zakken door het handwiel te draaien zodat u de onderste grijperdraad Aunt losmaken van de bovenste grijper. Vervolgens dient de bovenste grijper ten minste vanaf de draadspanningssschijf opnieuw te worden ingeregen.

Inrijgen van de rechter naald

Houd bij het inrijgen van de draad de volgorde aan zoals getoond in de afbeelding, en volg de roze kleur en de nummers naast elk van de inrijgpunten.

1. Leid de draad van de spoel directaar boven en van acheer maar voren door draadhouser ① endraadplaat ② aan de draadgeleider.
2. Rijg de draad door opening ③ bovenop de machine.
3. Rijg de draad door de draadspanningssschijf ④ die zich in de draadgeleider naast de roze draadspanningsknop befindt.
4. Leid de draad door de geleider waar beneden door de inrijgpunten ⑤ ⑥ ⑦ naast de roze kleurmarkeringen, op volgorde van de nummers zoals getoond in de afbeelding.

OPMERKING:
Zorg dat de draad door de rechterkant van de separator < A> loopt.
5. Trek de draad maar beneden en van voor maarchter door de draadgeleider van de naaldstang en door de rechtenaald ⑧ (Links: twee naelden / rechts: een naald)

Linkernaald inrijgen

Houd bij het inrijgen van de draad de volgorde aan zoals getoond in de afbeelding, en volg de gele kleur en de nummers naast elk van de inrijgpunten.

1. Leid de draad van de spoel directaar boven en van acheer maar voren door draadhouser ① en draadplaat ② aan de draadgeleider.
2. Rijg de draad door opening ③ bovenop de machine.
3. Rijg de draad door de draadspanningssschijf ④ die zich in de draadgeleider naast de gele draadspanningsknop befindt.
4. Leid de draad door de geleider maar beneden door de inrijgpunten ⑤ ⑥ ⑦ naast de gele kleurmarkeringen, op volgorde van de nummers zoals getoond in de afbeelding.

OPMERKING:

Zorg dat de draad door de linkerkant van de separator < A> loopt.

1. Trek de draad maar beneden en van voor waarchter door de draadgeleider van de naaldstang en door de linkernaald ⑧ (Links: twee naalden / rechts: een naald)

HOOFDSTUK 4
VERGELIJKINGSTABEL VOOR NAAIMATERIALIAAL, DRADEN EN NAALDEN

Material	Steek	Stecklengte(mm)	Draad	Naald
Dunne stoffen: Crège georgette Batist Organdie Tricot	Overlocksteek	2,0-3,0	Gewonden, nr. 80-90 Katoen, nr. 100 Tetron, nr. 80-100	SCHMETZ 130/705H nr. 80
Dunne stoffen: Crège georgette Batist Organdie Tricot	Smalle overlock/rolzoomsteek	R-2,0	Naalddraad: Gewonden, nr. 80-90 Tetron, nr. 80-100 Grijperdraad: Wollig nylongaren Gewonden, nr. 80-90 Tetron, nr. 80-100	SCHMETZ 130/705H nr. 80
Middelzware stoffen: Popeline Gabardine Stretch	Overlocksteek	2,5-3,5	Gewonden, nr. 60-80 Katoen, nr. 60-80 Tetron, nr. 60-80	SCHMETZ 130/705H nr. 80 nr. 90
Middelzware stoffen: Popeline	Smalle overlock/rolzoomsteek	R-2,0	Naalddraad: Gewonden, nr. 60-80 Tetron, nr. 60-80 Grijperdraad: Wollig nylongaren Gewonden, nr. 60-80 Tetron, nr. 60-80	SCHMETZ 130/705H nr. 80 nr. 90
Dikke stoffen: Tweed Denim Gebreide	Overlocksteek	3,0-4,0	Katoen, nr. 50-60 Gewonden, nr. 60 Tetron, nr. 50-60	SCHMETZ 130/705H nr. 90

OPMERKING:
Voor naaien met sierdraad worden geadviseerd de bovenste grijper te gebruiken.

HOOFDSTUK 5 NAAIEN

Steekselectie

Selecteer het steekpatron voordat u begint te naaien. Met deze naaimachine+kennen vijf verschillende steken worden genaaid. Volg hiervoor eenvoudig de onderstaande stappen:

Vierdraads overlocksteek

Maak gebruik van alle vier draden en twee naalden voor het produceren van vierdraads overlocksteken.

Gebruik: Produeert een sterke naad. Ideaal voor het naaien van gebreide en geweven stoffen.

Driedraads overlocksteek 5 mm

Maak gebruik van drie draden en de linkernaald voor het produceren van naden van 5mm

Gebruik: Voor overlocksteken bij kostiums, blouses, sportbroeken, etc. Ideaal voor middelzware tot zware stoffen.

OPMERKING:

Verwijder de rechtsnaald bij het naaien van deze overlocksteek.

Driedraads overlocksteek 2,8 mm

Maak gelebruik van drie draden en de rechtenaald voor het producereren van naden van 2,8 mm.

Gebruik: Voor overlocksteken bij kostenums, blouses, sportbroeken, etc. Ideaal voor lichte tot middelzware stoffen.

OPMERKING:

Verwijder de linkernaald bij het naaien van deze overlocksteek.

Smalle overlocksteek 2,0 mm en

Omgerolde overlocksteek 2,0 mm

Toepasbaar als decoratieve of afwerksteek. Raadpleeg voor meer gegevens "Smalle overlock/ rolzoommsteek" in dit hoofdstuk.

OPMERKING:

Voor een nog grotere diversiteit aan stekenkest u de optionele accesirevoet gebruiken. Zie voor meer gegevens HOOFDSTUK 8.

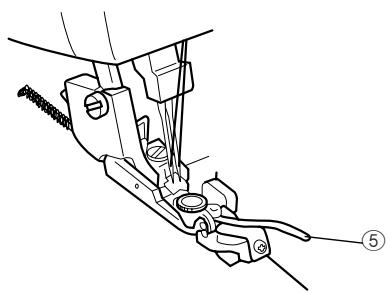

Proeflapje naaien

Maak een proeflapje voordat u begint met uw naaiwerk.

1. Stel de spanning van alle draden in op "4".
2. Breng de draden op de machine aan en trek alle draden circa 15 cm maar buiten anschter de persvoet.

1. Breng een overgebleven lapje stof onder de persvoet om een proeflapje te naaien.

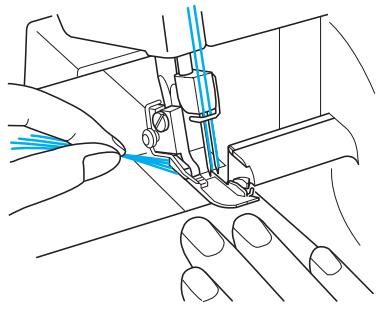

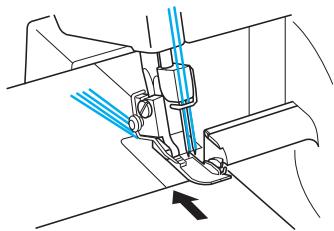

OPMERKING:

Zorg altijd dat de persvoet omhoog staat voordat de stof eronder worden gebracht. U kurz nicht beginnen met het naaien als de stof onder de voert worden geschoven zonder dat de persvoet omhoog worden gebracht.

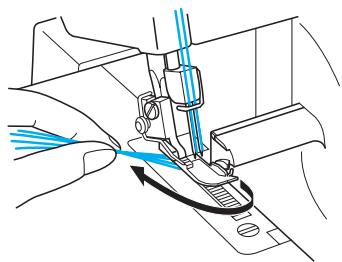

1. Voordat u het pedaal gebruikt, draait u, verwijl u met uw linkerhand alle draden vasthoudt, het handwiei langzaam eenaar slagenaar u toe om te zien of de draden worden ineengevlochten.

Afwerken met kettingsteek

Als het proeflapje gereed is, houdt u het pedaal iets ingetrapt en werkt u af met een kettingsteek van circa 10~cm . De draden zullen vanzelf in de vorm van een ketting worden ineengevlochten.

OPMERKING:

Als de draadspanning Niet goed in balans is, zal het resultaat van het afwerken ongelijkmatig zich. Treklichtjes aan de draden als dit geleurt. Controller de inrijgvolgorde en stel de draadspanning af om een gelijkmatige ketting te verkrijgen. (Zie HOOFDSTUK 1, "Draadspanningsknop".)

Beginnen met naaien

1. Rijg de draden op de machine in en trek alle draden circa 15 cm après de persvoet maar buiten.

1. Beweeg de persvoet omhoog en breng de stof op de juiste manier onder de persvoet voordat u met het naaien begint. Naai langzaam een paar steken met behulp van het handwiel.
2. De stof worden automatisch ingevoerd. U hoeft de stof alleen maar in de juiste richting te leiden.
3. Controller de structuur van de steek (steekketting) om te zien of deze gelijkmatig is. Als de steek Niet gelijkmatig is, contrôleert u opniewu of het inrijgen op de juiste manier en in de juiste volgorde is uitgevoerd.

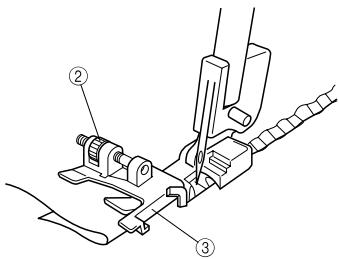

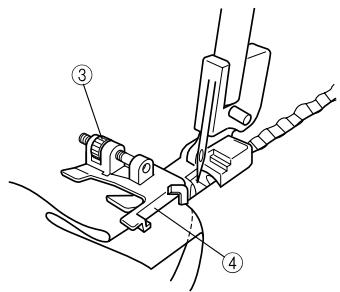

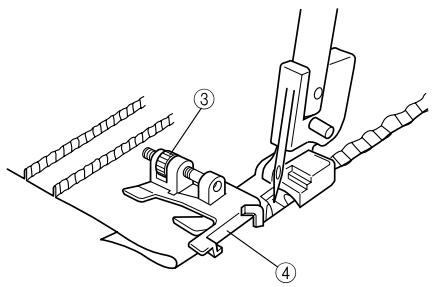

4. Volg de geleider voor evenwijdige naden om de naden van de stof gelijkmatig af te snijden. Met de steekbreedteknop op "5" worden de schaalverdeling van de geleider voor evenwijdige naden 9,5,12,7,15,9 en 25,4 mm.

① Persvoet ② Bovenste mesje ③ Geleider voor evenwijdige naden

Stof verwijderen

Als de naad gereed is,That u de machine op een lage能力和en om de kettingsteek af te werken.Knip verrolgens de steken op 5 cm van het naaiwerk af.Als er te weinig werd getransporteerd om af te werken,trekt u zachtjes aan de draad.

De ketting vastzetten

Er zijn twee methoden om de ketting vast te zetten.

Methode 1

Zet de ketting met de machine vast aan het begin en aan het eind van een steek.

Aan het begin van een steek

1. Naai nog een paar steken na het afwerken met een kettingsteek van 5cm.
2. Stop de machine en breng de persvoet omhoog.
3. Doe de ketting onder de persvoet en naai eroverheen verwijl u de ketting maar u toe trekt.
4. Nadat u een paar steken genaaid heeft, snijdt u de overtollige ketting af zoals in de afbeelding worden weergegeven.

Aan het eind van een steek

1. Aan het eind van de naad naait u een stek buiten de stof voordat u de machine stopt.

1. Breng de persvoet en naalden omhoog en draai cervolgens de stof om.

1. Laat de naalden en de persvoet opdezelfde positie zakken.
2. Naai over de naad en let waar bij op dat de aanwezigne naad Niet met een mes worden doorgesneden.
3. Nadat u enkele steken heeft genaaid, werkt u de stof af zoals in de afbeeling is weergegeven.

1. Knip de draden af met een schaar.

Methode 2

Met deze methode kan de ketting aan het begin en aan het eind van een streek opdezelfde manier worden vastgezet.

1. Leg een knoop in de draden van de hetting.

1. Steek de ketting met behulp van een handnaald met een groot oog in het eind van de naad.

1. Zet de ketting vast met een druppel stoflijm en knip de extra steken af nadat de lijm is gedroogd.

Als de draad breektijdens het naaien

Verwijder de stof en rijg de draden opnieuw in de juiste volgorde in: onderste grijper, bovenste grijper, rechtenaald en linkernaald. (Zie voor het opnieuw inrijgen HOOFDSTUK 3 "Inrijgen".) Plaats het materiaal waar onder de persvoet en naai 3-5 cm over de vorige steken.

LET OP!

Laat geen rechte spelden in de stof anschter bij het naaien,,ondat hierdoor de naalden en mesjes worden beschadigd.

Dunne stoffen naaien

1. Stel de druk van de persvoet zodenig af dat de stof Niet rimpelt en er bochten kuren worden genaaid. (Zie HOOFDSTUK 1 "Persvoetdruk instellen".)
2. Zet de draadspanning losser, maar denk eraan dat bij een te lage spanning de draad kan breken en steken+konnen worden overgeslagen.

Smalle overlock/rolzoomsteek

De smalle overlock/rolzoomsteek is een decoratieve afwerking voor lichte of middelzware stoffen. Ze wordt vaak gebruikt als afwerking voor de rand van de stof. Voor deze steek verwijdert u de linkernaald en past u de driedraads overlocksteek toe.

Instructies voor zowel smalle overlock- als rolzoomsteken

LET OP!

Zet de naaimachine uit voordat u een naald verwijdert of aanbrengt.

1. Verwijder de linkernaald.

OPMERKING:

Zie HOOFDSTUK 4 "Vergelijkstabel voor materiaal, naald en draad" voor de aanbevolen naald en draad.

1. Rijg de machine in voor een driedraads overlock voor de rechtenaald.
2. Verwijder de steekpositievinger < A> .

① Beweeg de persvoethendel omhoog.
② Trek alle draden maar de achechterkant van de machine.
③ Controller om er zeker van te zich dat de draad Niet更是 om de steekpositievinger gedraaid zit.
④ Open de voorklep.
⑤ Draai aan het handwiel totdat de bovenste grijper in de laagste stand staat.
⑥ Trek de steekpositievingeraar rechts en verwijder hem.

Er is een opbergruimte voor de steekpositievinger < A> aan de binnenkant van de voorklep.

OPMERKING:

Zorg dat de steekpositievinger geplaatst is wanner normale overlocksteken worden genaaid.

1. Stel de steekbreedteknop in op stand "R".

Markering

1. Stel de steeklengte in.

Stel de steeklengteknop in van stand "R maar 2" (voor smalle overlocksteek: R maar 2, voor rolzoomsteek: R).

Markering

	Rolzoomsteek		Smalle overlocksteek
Steekstijl	Onderkant van materiaal Bovenkant van materiaal		Onderkant van materiaal Bovenkant van materiaal
Materialen	Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.		Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.
Naalddraad	Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.		Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.
Draad van bovenste grijper	Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.		Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.
Draad van onderste grijper	Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.		Zie HOOFDSTUK 4 “Vergelijkingstabel voor materiaal, naald en draad”.
Steeklength	R		R-2,0
Steekbreedte	R		R
Steerkvinger	Verwijderd		Verwijderd
Draadspanning	Voor dunne stoffen	Voor middelzware stoffen	Voor dunne stoffen	Voor middelzware stoffen
Naalddraad	4 (3 - 5)	5 (4 - 6)	4 (3 - 5)	5 (4 - 6)
Draad van bovenste grijper	5 (4 - 6)	5 (4 - 6)	5 (4 - 6)	6 (5 - 7)
Draad van onderste grijper	7 (6 - 8)	7 (6 - 8)	5 (4 - 6)	6 (5 - 7)

HOOFDSTUK 6 PROBLEMEN OPLOSSEN

Deze naaimachine is ontwikkeld voor probleemloos gebruik. In de onderstaande babel wordenECHTER problemen opgesomd die kuren optreden als de standaardinstellenen Niet correct worden uitgevoerd.

Probleem	Oorzaak	Oplossing
1. Geen transport	Persvoetdruk te laag	Draai de stelschroef voor de persvoetdruk rechtsom om de persvoetdruk te verhogen. (Zie paglia 45.)
2. Naalden breken	1. Verbogen naalden of stompe naaldpunt	Vervang door een neue naald. (Zie paglia 49.)
	2. Verkeerd aangebrachte naalden	Breng naalden correct aan. (Zie paglia 49.)
	3. Met te veel kracht aan de stof getrokken	Niet te hard gegen de stof duwen of eraan trekken tijdens het naaien.
3. Draden breken	1. Verkeerd ingeregen	Rijg op de juiste manier in. (Zie paglia 51-54.)
	2. Draad in de knoop	Controler klospen, draadhoulders enz. en verwijder in de knoop geraakte draad.
	3. Draadspanning te hoog	Pas de draadspanning aan. (Zie paglia 46-48.)
	4. Verkeerd aangebrachte naalden	Breng naalden correct aan. (Zie paglia 49.)
	5. Verkeerde naald	Gebruik correcte naald Schmetz 130/705H - aanbevolen (zie paglia 49.)
4. Overgeslagen steken	1. Verbogen naald of stompe naaldpunt	Vervang door een neue naald. (Zie paglia 49.)
	2. Verkeerd aangebrachte naald	Breng naald correct aan. (Zie paglia 49.)
	3. Verkeerde naald	Gebruik correcte naald Schmetz 130/705H - aanbevolen (zie paglia 49.)
	4. Verkeerd ingeregen	Rijg op de juiste manier in. (Zie paglia 51-54.)
	5. Persvoetdruk te laag	Draai de stelschroef voor de persvoetdruk rechtsom om de persvoetdruk te verhogen. (Zie paglia 45.)
5. Geen gelijkmatige steken	Draadspanningen zijn nicht correct ingesteld	Pas de draadspanning aan. (Zie paglia 46-48.)
6. Stof trekt samen	1. Draadspanning te hoog	Verlaag de draadspanningijdens het naaien van lichte of dunne stof. (Zie paglia 46-48.)
	2. Verkeerd ingeregen of draad in de knoop	Rijg op de juiste manier in. (Zie paglia 51-54.)

HOOFDSTUK 7 ONDERHOUD

Reinigen

LET OP!

Schakel de machine vór reiniginguit.

Draai het handwiel en beweeg de naalden maar beneden.

Verwijder regelmatig stof, afgeknipte stof en draad met het meegeleverde reinigingsborsteltje.

Smeren

Om de machine soepel en geruisloos te lien werken,要去en de bewegende delen van de machine (met pijlen aangegeven) regelmatig worden gesmeerd.

LET OP!

Schakel de machine uit voordat de voorklep worden geopend en met smeren worden begonnen.

OPMERKING:

Zorg ervoor dat de machine voor gebruik gesmeerd worden.

Vór het smeren altijd eerst zorgen dat de machine vrij is van stof en pluizen.

Bij gemiddeld gebruik要去 machine een tot twee\ keer per maand worden gesmeerd. Bij intensief gebruik\ moet de machine eenmaal per week worden gesmeerd.

De gloeilamp verrangen

LET OP!

Schakel de aan-/uit- en lichtschakelaar uit en haal de stekker uit het stopcontact voordat u de gloeilamp verrangt. Als de aan-/uit- en lichtschakelaar ingeschakeld is tijdens het verrangen van de gloeilamp, kurz u een elektrische schok krijgen. Als de machine ingeschakeld is en u trapt op het pedaal, kurz u gewond raken.

Om brandwonden te voorkomen, moet u de gloeilamp lately afkoelen voordat u hem verrangt.

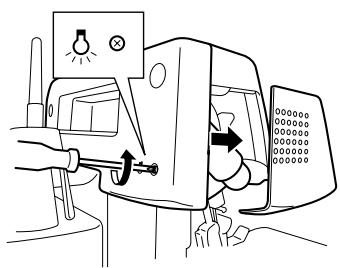

1. Draai de schroef met een kruiskopschroevendraaier los en verwijder de dekplaat.

1. Vervang de gloeilamp door een neue.

Artikelnummers van de gloeilamp: X53061050 (VS, CANADA) 205336050 (OVERIGE LANDEN)

1. Sluit de dekplaat en draai de schroef vast.

HOOFDSTUK 8 PLAATSING VAN OPTIONELE VOET

LET OP!

Schakel de machine uit tijdens het verrangen van de persvoet.

Blindzoomvoet

Functies

Met de blindzoomvoet (multipurposevoet)kest u tegelijkertijd blindzomen en overlocken. Dit is ideaal bij het naaien van manchetten, broeken, zakken, het zomen van rokken enz.

De steeke geleider op deze voet is ook nuttig bij het naaien van speciale steken zoals flatlock, pintuck en andere decoratieve steken.

Blindzomen

De blindzoomsteek worden gebruikt voor het maken van een bijna onzichtbare zoom in kleding of voor interieurdecoratie. Gebruik hem om broeken, rokken of gordijnen te zomen.

Aanbevolen instellingen

• Steekbreedte: 5 mm
• Steeklength: 3 - 4 mm
• Draadspanning naald: enigszins slap (0-2)
• Draadspanning bovenste grijper: enigszins strak (5-7)
• Draadspanning onderste grijper: enigszins slap (2-4)

Werkwijze

1. Bevestig de blindzoomvoet (zie HOOFDSTUK 1 "Persvoet bevestigen/verwijdenen").
2. Stel de machine in op driedraads overlocksteek met een naald in de linkerpositie. De rechtenaald要去 verwijderd worden.
3. Draai de stof met de verkeerde kant maar buiten, vouv de stof eén keer en vouv daarna terug maar op de vereiste bredte, zoals in de afbeelding is weergegeven.

① Achterkant
② Naaldbaan

Het naaien gaat gemakkelijker als voor het naaien een vouw worden gestreken in de gezouwen stof.

1. Draai het handwiel zodenig dat het merkteken op het handwiel in lijn staat met de streep op de machine (zie HOOFDSTUK 1 "Draairichting van het handwiel").

2. Beweeg de persvoethendel omhoog en voer de stof met de gezouwen zichde aan de linkerkant zodanig in dat de naald tijdens het naieren precies door de gezouwen zichde.gaat.

3. Beweeg de persvoethendel maar beneden en zet de stofgeleider in de richting van de gezouwen zichde.

4. Stel de geleiderpositie van de persvoet in met de stelschroef, zodat de naald de thouw in de stof iets raakt. In dit geval vormt de dikte van de stof het uitgangspunt.

Door de schroef maar u toe te draaien, gaat de stofgeleider maar rechts. Door de schroef van u af te draaien, gaat de stofgeleider maar links.

③ Stelschroef
④ Stofgeleider

Om de positie van de stofgeleider in te stellen, moet een proeflapje vandezelfde stof worden genaaid.

1. Naai, verwijl u de stof met de hand vouwt, op zo'n manier dat de naald de rand van de vouw precies raakt.
2. Open de stof zoals in de afbeelding is weergegeven.

Gebruik voor het Beste resultaat een fijn draad met een kleur die bij de stof past. De steek zal dan aan de goede zijde van de stof nauwelijks te zicheren.

Flatlocksteken

De flattocksteek worden hoofdzakelijk gebruikt voor decoratieve afwerking. De afwerksteek kan eruit zich als een ladder of dunne evenwijdige lijnen als de stof strak worden getrokken.

Aanbevolen instellingen

• Steekbreedte: 5 mm
• Steeklength: 2 - 4 mm
• Draadspanning naald: 0-3
• Draadspanning bovenste grijper: 2-5
• Draadspanning onderste grijper: 6-9

Werkwijze

1. Bevestig de blindzoomvoet (zie HOOFDSTUK 1 "Persvoet bevestigen/verwijdenen").
2. Stel de machine in op driedraads overlocksteek met een naald in de linkerpositie. De rechtenaald要去 verwijderd worden.
3. Vouw de stof zoals in de afbeelding is weergegeven.

① Goede kant

1. Draai het handwiel zodenig dat het merkteken op het handwiel in lijn staat met de streep op de machine (zie HOOFDSTUK 1 "Draairichting van het handwiel").
2. Beweeg de persvoethendel omhoog en voer de stof met de bevouwen zichde zodanig in dat de naald precies door de-vousw gaat.
3. Beweeg de persvoethendel maar beneden en zet de stof-geleider in de richting van de gezouwen zichde.
4. Stel de geleiderpositie van de persvoet in met de stelschroef, zodate de naald omlaag gaat maar een positie die 2,5 tot 3,0 mm binnen de gezouwen zichde van de stof ligt. Hierdoor komen sommige steken buiten de gezouwen zichde uit.

(2) Stelschroef
③ Stofgeleider

Door de schroef maar u toe te draaien, gaat de stofgeleideraar rechts. Door de schroef van u af te draaien, gaat de stofgeleideraar links. Om de positie van de stofgeleider in te stellen, kan een proeflapje vandezelfde stof worden genaaid.

1. Naai met een constante snelheid langs de vouv, verwijl u de stukken stof bij elkaar houdt.
2. Als het stikken gereed is, vouw dan de stof open (plat).

Beide afwerksteken können gebruikt worden op de goede zichde van de stof. Als u naait met de verkeerde zichden gegen elkaar, versiert de bovenste grijperdraad de goede zichde wanner deze worden opengevouwen. Als u naait met de goede zichden gegen elkaar, versiert de naalddraadladder de goede zichde wanner deze worden opengevouwen.

OPMERKING:

Deze methode is nicht geschikt voor dunne stoffen.

Pintucksteken

De pintucksteek gebruikt een omgerolde zichde om bij elke klus de stof vorm te gehen en te decoreren. Draad in een contrasterende kleur in de bovenste grijper voegt een accent aan uw werkstuk toe.

Bij dunne stoffen Aunt u beter een fijn deaad kiezen, zodat het naaien soepel verloopt.

Werkwijze

1. Bevestig de blindzoomvoet (zie HOOFDSTUK 1 "Persvoet bevestigen/verwijderen").
2. Stel de machine in op smalle overlocksteek. (Raadpleeg HOOFDSTUK 5 "Smalle overlock/ rolzoomsteek".)
3. Trek met een stofpotlood op de stof lijnen op gelijke afstand als markering voor de pintucksteken Vouw de stof langs een van de lijnen en pers de vouw erlicht in met een strijkijzer.

② In tweeën youwen

① Lijnen trekken

1. Draai het handwiel zodanig dat het merkteken op het handwiel in lijn staat met de streep op de machine (zie HOOFDSTUK 1 "Draairichting van het handwiel").
2. Beweeg de persvoethendel omhoog en voer de stof met de bevouwen zichde zodanig in dat de naald precies door de bevouwen zichde.gaat.
3. Beweeg de persvoethendel maar beneden en zet de stofgeleider in de richting van de gezouwen zichde.
4. Breng de geleider van de blindzoomvoet in lijn met de lijn op de rechtzerzijde van de steekestievinger.

Door de schroef maar u toe te draaien, gaat de stiekgeleider maar rechts. Door de schroef van u af te draaien, gaat de stofgeleider maar links.

1. Breng de vous in lijn met de geleider en voer de stof in tot aan de naaldpositie.

③ Stelschroef
④ Stofgeleider

1. Leid de vouv in de stof zo dat halverwege de naald en het bovenste mesje kan worden genaaid.
2. Naai verder tot alle gemarkeerde lijnen zijn gemaakt.

Corrigeerkleineoneffenhedenmet de hand.

Elastiekvoet

Functies

Met de lint- en elastiekvoetkest u zowel band als elastiek naaien en tegelijkertijd prachtig zomen.

• U aunt band of elastiek met een bredte van 6 mm tot maximaal 12 mm naaien.
• Het bevestigen van band is erg handig voor versterking van elastische stoffen zoals gebreide schouderstukken. Daarnaast is het aanbrengen van elastiek handig bij het naaien van manchetten, kragen enz.

Gebruik van het elastiek
<Bebruik van het band

Machine-installing (type steek):

• tweenaalds, vierdraads overlocksteek
• énnaalds, driedraads overlocksteek (Beide naalden können worden gebruikt.)

De instelling van het elastiek/band

1. Bevestig de elastiekvoet (zie HOOFDSTUK 1 "Persvoet bevestigen/verwijderen").
2. Beweeg de persvoethendel omhoog.
3. Draai het handwiel zodenig dat het merkteken op het handwiel in lijn staat met de streep op de machine (zie HOOFDSTUK 1 "Draairichting van het handwiel").
4. Klap de bandgeleider ① open en zet de persstelknop ② op "0".
5. Doe het band of het elastiek ⑤ door de opening ③
6. Doe het band of het elastiek ⑤ door de opening ③ zodate de rechterzijde van het band/ elastiek langs de geleider ④ loopt.
7. Klap de bandgeleider ① zich zodate hij aan de linkerzijde van het band/elastiek zich.

Proeflapje naaien

1. Beweeg de persvoethendel omhoog.
2. Voer de stoffen in tot de rand hetplaatje raakt.
3. Beweeg de persvoethendel omlaag.

4. Stel de steekbreedteknop in op "5".

5. Stel de steekbreedtehendel in.

6. Band::tussen "3" en "4"

7. Elastiek: "4"

8. Stel de persstelknop ② in

9. op "0" bij het naaien met band.

10. op het gewenste aantal plooien bij het naaien met elastiek.

OPMERKING:

De plooien nemen toe bij een groter aantal.

1. Naai een proeflapje en stel de draadspanning in. Voorbeeld van een goede naainaad:

Goede kant
Band
< C> Goede kant
Elastiek

OPMERKING:

Bij naaien met band zich de draadspanninger bezelfde als die bij normala afboorden.

Het worden aanbevolen om voor een mooie afwerking een grotere spanning te hebben bij de onder- en bovengrijper.

Er worden geadviseerd voor elke stof/draad een proeflapje te naaien vanwege de verschillende manier van plooien.

Parelvoet

Functies

Met de parelvoet=kunt u stof met parels bestikken. Het is handig voor de versierde zijde van een gordijn, tafelkleed, jurk enz. Met deze voet hunnen parels van 3 mm tot 5 mm worden genaaid.

Voorbereiding

1. Verwijder het mesje (zie HOOFDSTUK 1 "Mesje verwijdenen").
2. Bevestig de parelvoet (zie HOOFDSTUK 1 "Persvoet bevestigen/verwijderen").
3. Stel de machine in op driedraads overlocksteek met een naald in de linkerpositie De rechtenaald要去 verwijderd worden.

Machine controlleren

1. Stel de steeklengte in zoals bij <A> of <B> . Een steeklengte van bijvoorbeeld 4 mm betekent 4 mm voor <A> of <B> .

1. Stel de steekbreedte in op 3 tot 5mm
2. Stel de draadspanning als volgt in: Naalddraad: iets lager Bovengrijperdraad: iets lager Ondergrijperdraad: iets lager

Stof en parel instellen

1. Vouw de stof volgens deIRST voor parelbewerking.
2. Voer de stof in op het punt waar de naald omlaag.gaat,waar bij de gezouwen zichde zich...,
3. Stel met de schroef ② de ruimteussen de genyouwen zichde en de naald in, zodat deze 1 mm tot 1,5 mm worden.
4. Breng de parel via de geleider precies voor de geleidertunnel ③.

Proeflapje naaien

1. Naai door met de hand aan het handwiel te draaien tot de parel uit de tunnel komt.
2. Naai met een lage snelheid, waar bij de parel en de stof met de hand geleid worden.
3. Leg zowel aan het begin als aan het eind een knoop in de draad.

OPMERKING:

De draadspanning kan gemakkelijk verlaagd worden, vooral voorkleine parels. Verwijder de verstelbare steektong voor betere steken.

Pipingvoet

Functies

Met de pipingvoetkest u piping aanbrengen aan de rand van de stof. Piping is handig voor het versieren van de rand van kleding (pyjama, sportkleding), meubelbekleding, kussens, tassen enz.

Voorbereiding

Bevestig de pipingvoet (zie HOOFDSTUK 1 "Persvoet bevestigen/verwijderen").

Machine-installing (type steek):

• tweenaalds, vierdraads overlocksteek
• énénaalds, driedraads overlocksteek (de rechteernaald要去 verwijderd worden)

Machine controlleren

1. Stel steeklengte in op 3 mm. (standaardpositie)
2. Stel steekbreedte in op 5 tot 6mm
3. Stel draadspanning in op normale overlocksteken (raadpleeg HOOFDSTUK 5 "Steekselectie").

Stof en pipingband instellen

① Goede kant
② Achterkant

1. Leg het pipingbandCUSen de twee stukken stof en positioneerbeide zijden van de stof zoals in de afbeelding weergegeven.Houd 3 cm pipingband over aan de rand van de stof omgelijkmatig te kunnen naaien.(De goede zijde van de stof moet zich aan de binnenkant bevinden.)
2. Breng de stof met het pipingband onder de persvoet en leg het pipingband in de groef < A> van de pipingvoet en begin met naaien.

Met naaien beginnen

1. De stof en het pipingband要去enijdens het naaien met de hand geleid worden.
2. Draai de stof na het naaien om.

OPMERKING:

Rijg voor het gemak de stof en het pipingband voordat u gaat naaien.

Het naaien van piping is moeilijk onder een scherpe hoek.

In het geval van breed pipingband moet u naaien, waar bij u het overschot moet afsnijden.

Plooivoet

Functies

U kurz prachtige plooien make n door de plooivoet bij verschillende toepassingen voor kledingstukken en interieurdecoraties te gebruiken.

Voorbereiding

Bevestig de plooioet (zie HOOFDSTUK 1

"Persvoet bevestigen/verwijdenen").

Machine-installing (type steek):

• tweenaalds, vierdraads overlocksteek
• énénaalds, driedraads overlocksteek (Beide naalden können worden gebruikt.)

Stof instellen

① Goede kant
② Achterkant

1. Beweeg de persvoethendel omhoog.
2. Draai het handwiel zodenig dat het merkteken op het handwiel in lijn staat met de streep op de machine (zie HOOFDSTUK 1 "Draairichting van het handwiel").
3. Breng het onderste gedeelte van de stof (de stof die geplooid ① wordt onder de geleider ③ precies onder de naald).
4. Breng het bovenste gedeelte van de stof ② tussen de plooivoet en de geleider ③ boven op het onderste gedeelte van de stof ①
5. Beweeg de persvoethendel omlaag.

Proeflapje naaien

1. Stel de steeklengte in op 3 mm.
2. Stel de differentiaalverholding in op 2.
3. Stel de steekbreedte in op 5 mm.
4. Stel de andere instellingen in op de waarden die bij normale overlocksteken worden gebruikt.

5. Naai verwijl de stof in lijn worden gezhonden met de stofgeleider ③.

6. Stel de grootte van de plooien in door de steeklengte:tussen 2mm en 5mm in te stellen.

7. Stel de hoeveelheid stof die geplooid要去 worden, in door de differentiaalverhouding tussen 1,0 en 2,0 in te stellen.

OPMERKING:

Lichte tot zware stoffen

Naaisnelheid

Maximaal 1300 steken per minut

Steekbreedte

2,3 mm - 7 mm

Steeklength (pitch)

2mm - 4mm

Naaldbeweging (slag)

25 mm

Persvoet

Geleed type

Persvoetbeweging

5mm - 6mm

Naald

SCHMETZ 130/705H

Aantal naalden en draden

Drie/vier draden

Twee naalden of een naald

Netto machinegewicht

5,2kg

Machine-afmetingen

33,5 cm (B) x 29,8 cm (H) x 27,9 cm (D)

Naaldenset SCHMETZ 130/705H.

nr. 80 (2)

nr. 90 (2)

NOTES DE RÉGLAGES / INSTELLINGENTABEL
