MODE D'EMPLOI M1334D BROTHER

2. Utilisez cette machine conformément aux instructions de ce manuel. Utilisez uniquement les accessoires recommandés parle fabricant, comme indiqué dans ce manuel.

3. N'utilisez pas cette machine à coudre lorsque le cordon ou la prise est endommagé, si elle ne fonctionne pas correctement, si vous l'avez faite tomber sur le sol ou dans l'eau ou si elle est endommagée. Rapportez la machine à coudre au revendeur agréé ou au service de maintenance le plus proche pour la faire examiner, réparer ou effectuer les réglages mécaniques etélectriques.

. N'utilisez jamais la machine à coudre lorsque ses aérations sont obstruées. Veillez à ce les zones de ventilation de la machine et de la pédale du rhéostat ne soient pas bouchées par des peluches, de la poussière ou un tissu lâche.

. Ne jamais laisser tomber ou insérer des objets dans les ouvertures.

. Ne pas utiliser en extérieur.

. Ne faites pas fonctionner la machine dans une pièce où des aérosols sont en cours de pulvérisation ou lorsque de l'oxygène estadministré.

8. Pour débrancher la machine, mettez-la hors tension en plaçant l'interrupteur principal sur la potion « O », puis retirez la

9. Pour débrancher la machine, ne tirez pas sur le cordon. Tirez plutôt sur la fiche.

10. Netouchezpasles éléments mobiles. Procédez délicatement lorsque vous manipulez l'aiguille de la machine.

11. Veillez à utiliser une plaque à aiguilles adaptée. L'utilisation d'une plaque inadaptée peu casser l'aiguille.

14. Placez l'interrupteur de la machine à coudre en position « © » lorsque vous effectuez des réglages dans la zone de l'aiguille, par exemple lorsque vous mettez l'aiguille en place, que vous la changez, que vous changezle pied de biche, etc.

15.Débranchez toujours la machine de la prise de courant lorsque vous retirez les capots, que vous effectuez le graissage ou toute autre opération d'entretien indiquée dans le manuel d'instructions.

16. Cette machine à coudre ne doit pas être utilisée sans surveillance par un enfant ou une personne handicapée.

17. Veillez à ce que les enfants n’utilisent pas cette machine comme un jouet.

18. Ne démontez pas la machine.

ATTENTION Pour utiliser la machine en toute sécurité

1. Cetappareil est équipé d'une fiche polarisée (l'une des deux lames est plus longue) afin de réduire les risques d'électrocution ; un seul côté de cette fiche est conçu pour une prise polarisée. (Etats-Unis uniquement)

4. Ne modifiez en aucun cas la fiche.

5. Surveillezles aiguilles pendant la couture. Ne touchez pas le volant, les aiguilles, les couteauxniles autres éléments mobiles.

6. Mettez l'interrupteur principal sur arrêt et débranchez le cordon lorsque :

- vous n'utilisez pas la machine ;

- vous remplacez ou retirez l'aiguille ou toute autre pièce mobile ; - une coupure de courant se produit en cours d'utilisation ; - vous vérifiez ou nettoyez la machine ; - vous vous éloignez de la machine. 7. Ne placez rien sur la pédale du rhéostat. 8. Branchezla machine directement dans la prise murale. N'utilisez pas de cordons d'extension. 9. Sivous renversez de l'eau sur la machine, débranchez-la immédiatement, puis contactez votre revendeur agréé local. 10. Ne posez pas de meuble sur le cordon. 11. Ne pliez pas le cordon et ne tirez pas dessus pour le débrancher. 12. Ne manipulez pas le cordon avec des mains humides. 13. Placez la machine près de la prise murale. 14. Ne placez pas la machine sur une surface non stable. 15. Ne la posez pas sur la housse. 16. Si vous constatez que la machine ne fonctionne pas correctement ou qu'elle émet des sons inhabituels, consultez votre revendeur agréé local.

Pour optimiser la durée de vie de votre machine :

1. Ne pas stocker cette machine dans un endroit directement exposé à la lumière du soleil ou dans un environnement très humide. Ne pas stocker ni utiliser la machine près d’un radiateur, d'un fer, d'une lampe halogène ou de tout autre objet chaud.

2. N'utiliser que des détergents et des savons doux pour nettoyer le boîtier. Ne jamais utiliser de benzène, de diluants et de poudres à récurer, car ceux-ci peuvent endommager le boîtier et la machine.

3. Ne pas laisser tomber la machine ni la cogner.

4. Toujours consulter ce manuel avant de remplacer ou d'installer le pied de biche, l'aiguille ou toute autre pièce, afin de les monter correctement.

Pour réparer ou régler la machine

Si la machine tombe en panne ou requiert des réglages, se conformer dans un premier temps au tableau de dépannage pour inspecter et régler la machine vous-même. Si le problème persiste, consulter votre revendeur agréé local.

« CONSERVER CES INSTRUCTIONS »

« Cette machine à coudre est destinée à un usage domestique uniquement ».

AN ATTENTION Lorsque cette machine reste sans surveillance, éteindre l'interrupteur principal et l'interrupteur d'éclairage ou débrancher la machine de la prise de courant.

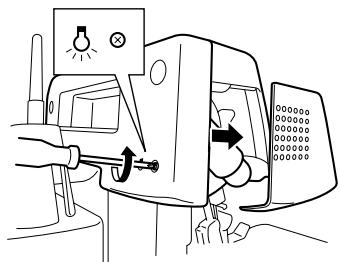

Lors du dépannage de la machine à coudre, du retrait des capots ou du remplacement de l’ampoule, débrancher la machine ou le bloc électrique de l'alimentation en retirant la fiche de la prise de courant.

UTILISATEURS DU ROYAUME-UNI, D'IRLANDE, DE MALTE ET DE CHYPRE UNIQUEMENT Si votre machine à coudre est équipée d'une fiche BS à trois broches non rebrancheable, lire ce qui suit.

IMPORTANT Si la fiche fournie avec cette machine ne peut pas être branchée sur la prise de courant disponible, couper cette fiche et la remplacer par une fiche à trois broches appropriée. Les prises de courant alternatif doivent intégrer un fusible approuvé.

REMARQUES Ne pas utiliser de fiche dont le câble d'alimentation est endommagé. De fait, une fiche dont le câble est dénudé est dangereuse si elle est reliée à une prise de courant. Si le fusible de la fiche doit être remplacé, choisir un fusible ASTA certifié BS 1362 ® etcalibré comme indiqué sur la fiche.

Toujours replacer le cache de fusible et ne pas utiliser de prise dont le cache de fusible n'est pas en place.

AVERTISSEMENT NE BRANCHER AUCUN DES DEUX CABLES + A LA BORNE DE TERRE DE COULEUR VERTE OU VERTE ET JAUNE OÙ QUI PORTE LE REPÈRE « E » OÙ LE SYMBOLE DE TERRE.

Les conducteurs du câble d'alimentation portent une couleur conforme au code suivant :

Remarque sur le moteur

- La vitesse d'utilisation maximale de cette machine à coudre est de 1 300 points par minute, ce qui s'avère plutôt rapide comparé à la vitesse d'utilisation normale de 300 à 800 points par minute d'une machine à coudre à pédale classique.

- Les roulements du moteur sont conçus dans un alliage fritté et imprégné d'huile spécial et montés en immersion dans l'huile pour résister à plusieurs heures d'utilisation continue.

- L'utilisation continue de la machine à coudre peut faire chauffer le bloc moteur mais pas suffisamment pour affecter ses performances.

Il est important de ne pas obstruer avec du tissu ou du papier les ouvertures d'aération latérales ou arrière de la machine afin de laisser l'air circuler.

- Lorsque le moteur tourne, des étincelles peuvent être visibles par les ouvertures d'aération du support moteur à l'opposé du volant. Ces étincelles proviennent des balais de carbone et du commutateur ; il s'agit là d'un phénomène tout à fait normal.

Ouverture/fermeture du capot avant 6

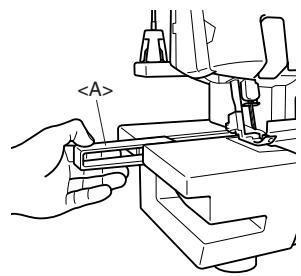

Fixation/Retrait du pied de biche . 6 Coffret à déchets … 7 Couture en mode bras libre (retrait de la table d'extension 7 Retrait du couteau . 8 Longueur de point . 8 Largeur de point 8 Alimentation différentielle 9 Réglage de la pression du pied de biche. 9 Molette de réglage de la tension . 10 Tableau de réglage de la tension du fil, deux aiguilles (quatre fils) 11 Tableau de réglage de la tension du fil, une aiguille (trois fils). 12

13 Comment utiliser le filet 14

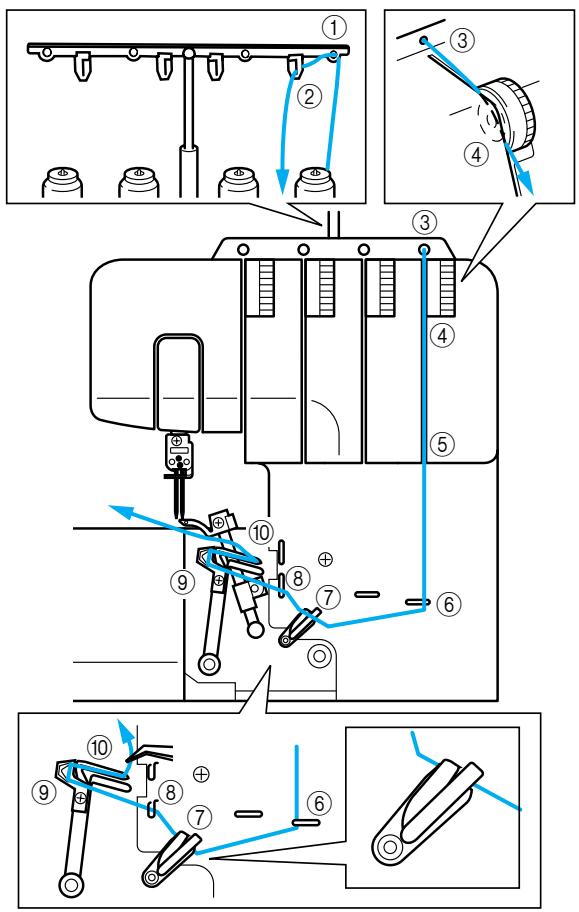

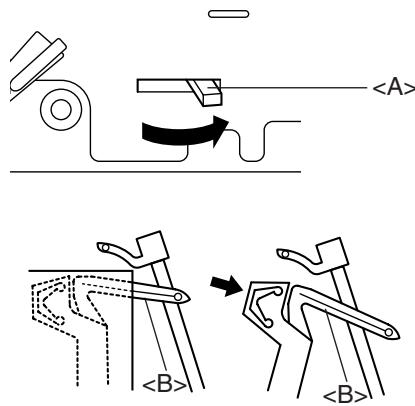

Enfilage du boucleur inférieur 15

Test de couture Chaïînette d'arrêi Pour commencer à coudre . Pour retirer l'ouvrage Pour sécuriser la chaîne . Si les fils se cassent pendant la couture Pour coudre des tissus fins …

Point de surjet étroit/d'ourlet roulé

Tableau des points de sujet étroit/d'ourlet roulé

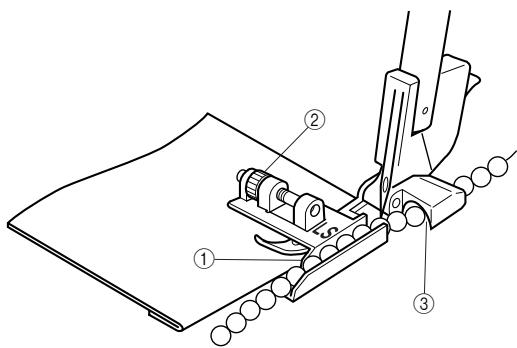

Pied pour cordonnets

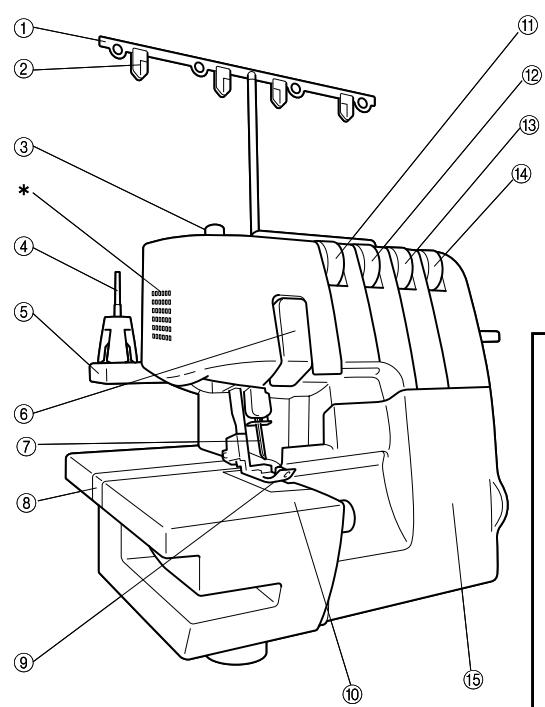

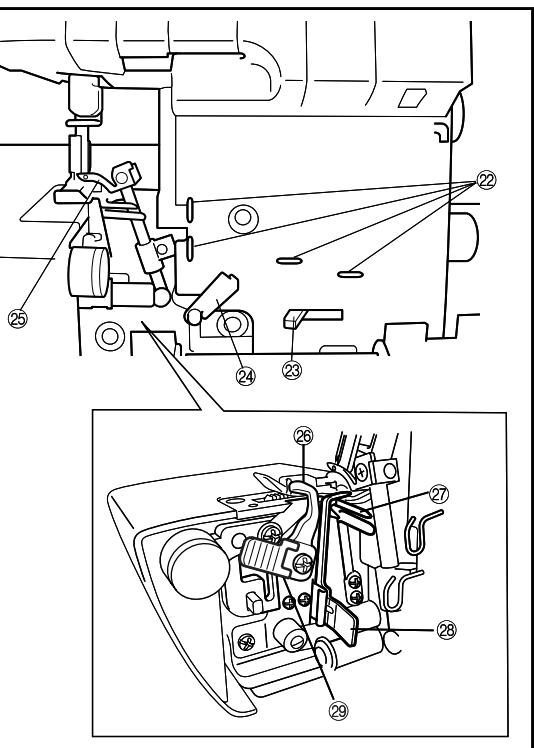

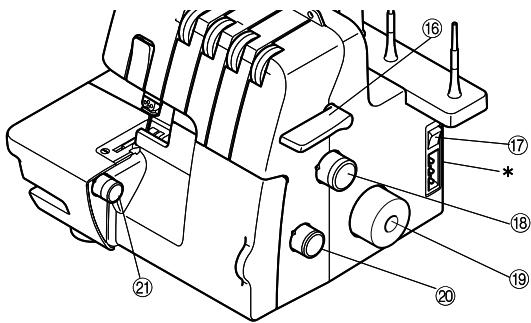

NOMS ET FONCTIONS DES DIFFÉRENTS ELEMENTS Porte-bobine @i Molette de réglage de largeur de point Support de bobine

Protection du releveur de fil

41 Molette de réglage de tension du fil de l'aiguille

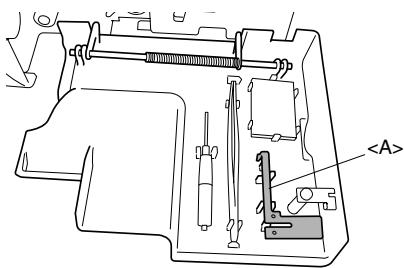

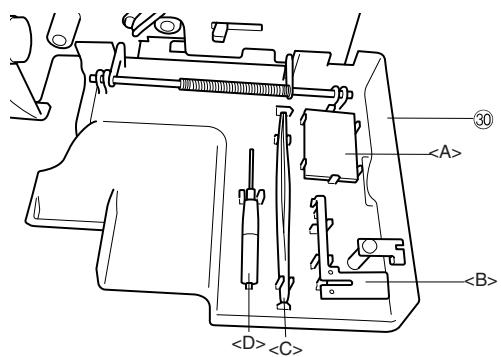

Intérieur du capot avant

4à Molette de réglage de tension du fil du boucleur accessoires fournis, ainsi que le doigt mailleur.

inférieur <A> : jeu d'aiguilles, <B> : doigt mailleur (si retiré, voir

Capot avant CHAPITRE 5 « Point de surjet étroit/d'ourlet roulé »), Il

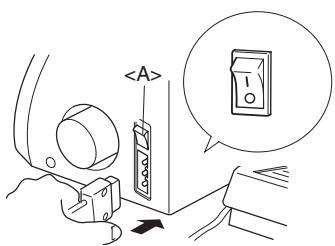

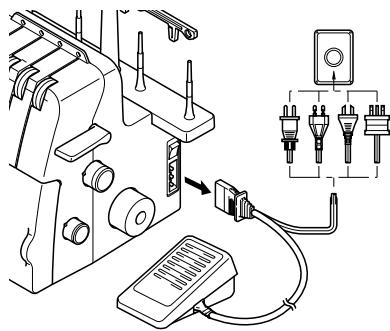

Introduire la fiche à trois broches dans la prise qui se trouve sur le côté inférieur droit de la machine. introduire l'autre extrémité dans une prise secteur.

2. Placer l'interrupteur principal et d'éclairage

<A> sur la position «| » pour mettre la machine sous tension (sur « O » pour la mettre hors tension).

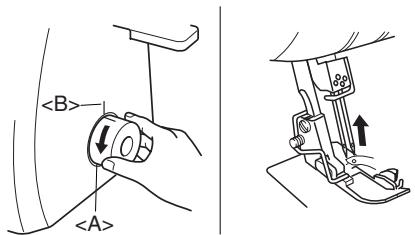

Le volant <A> tourne dans le sens inverse des aiguilles d'une montre (sens de la flèche), comme c'est généralement le cas pour les machines à coudre ordinaires.

Les aiguilles sont relevées dans leur position la plus haute en tournant le volant jusqu'à aligner le repère <B> sur le volant avec la ligne située sur la machine.

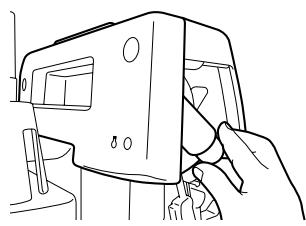

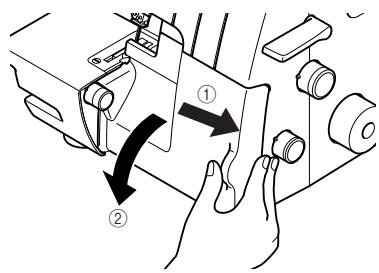

Ouverture/fermeture du capot avant

Il est nécessaire d'ouvrir le capot avant pour procéder à l'enfilage de la machine. Le faire glisser vers la droite (1) et l'ouvrir (2) ou le fermer et le faire glisser vers la gauche.

Â\_ATTENTION Pour votre propre sécurité, toujours veiller à ce que le capot avant soit bien refermé avant de faire fonctionner la machine.

Toujours mettre la machine hors tension avant d'ouvrir le capot avant.

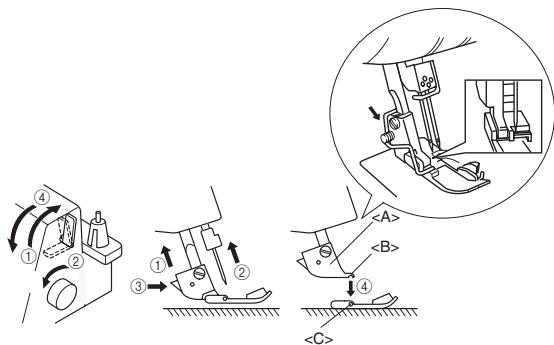

T Fixation/Retrait du pied de biche

1. Eteindre l'interrupteur principal et d'éclairage

ou débrancher la fiche de la prise d'alimentation.

. Relever le levier du pied de biche. (D

3. Tournerle volant (2)afin d'alignerle repère surle volantaveclaligne située surla machine. (voir

6. Relever davantage le bras du pied presseur en poussant le levier du pied vers le haut. Placer ensuite le pied de biche sous le bras du pied de biche <A> afin d'aligner la rainure située en bas du bras de pied de biche <B> avec la barre située au sommet du pied <C> et de l'y emboîter. Abaisser ensuite le levier du pied de biche pour fixer le pied tout en poussant sur le bouton du pied de biche.

Veiller à débrancher le cordon d'alimentation de la prise secteur avant de retirer le couteau.

1. Tirez sur le levier des couteaux <A>, puis le tirer vers la droite.

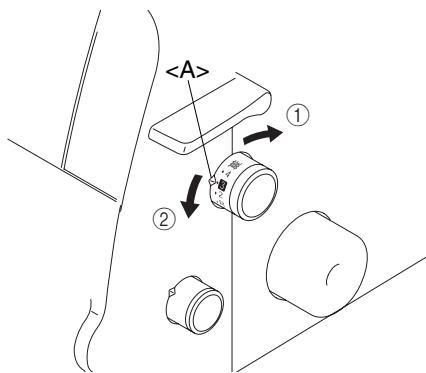

Normalement, la longueur de point est réglée sur 3 mm. Pour la modifier, tourner la molette de réglage de longueur de point vers la droite.

(@ Réduire la longueur de point jusqu'à 2 mm minimum.

@ Augmenter la longueur de point jusqu'à 4 mm maximum.

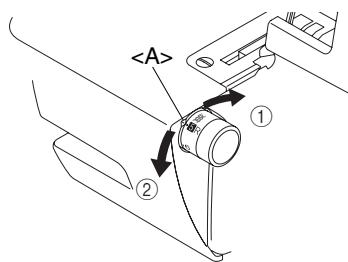

de 5 mm. Pour modifier la largeur de point, tourner la molette de réglage de largeur de point.

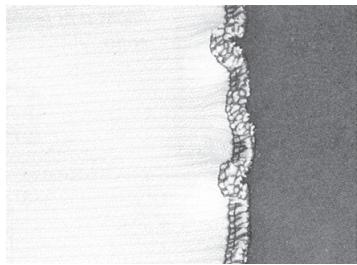

Alimentation différentielle

(D Inférieur à 1,0. @ Supérieur à 1,0 <Repère de sélection A>

d'aliment-| tation tation ation [principale différentielle À ATTENTION

Sans 0 alimen- | Couture h ; ; : ' = tation [roma Réglage de la pression du pied de biche ielle. _ Tourner la vis de réglage de la pression située Evite que les sur la partie supérieure gauche de la machine.

Pour ce faire, il est possible de prendre pour référence la valeur indiquée sur la vis.

Le réglage normal est « 2 ».

@ Plus de pression <A> Repère de sélection

Molette de réglage de la tension

Une molette de réglage de la tension fil permet de régler chaque fil d'aiguille, le fil du boucleur supérieur et le fil du boucleur inférieur. La tension des fils correcte peut varier en fonction du type de tissu et de son épaisseur eten fonction du type de fil utilisé. Des réglages de tension des fils peuvent s'avérer nécessaires lors du changement detissu.

Le disque de tension vert sert pour le boucleur supérieur.

Le disque de tension bleu sert pour le boucleur inférieur.

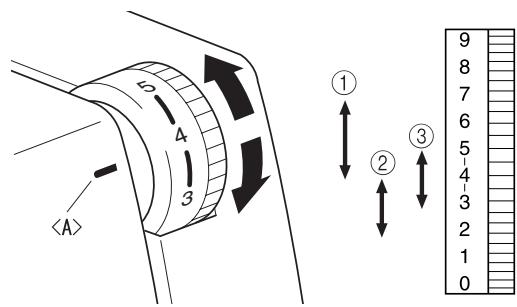

Contrôle de la tension

Dans la plupart des cas, il est possible de coudre lorsque les disques se trouvent sur la position « 4 ».

(Standard : SPAN 60/32 - Fil de polyester No 60)

Sila qualité du point n'est pas satisfaisante, sélectionner un autre réglage de tension du fil.

@) Pour une tension faible : 4 à 2

) Pour une tension moyenne : 5 à 3 Consulter les tableaux présentés sur les pages suivantes s’il est impossible de déterminer une tension correcte.

A\_ATTENTION S'assurer que le fil est correctement acheminé dans les disques de tension.

Le fil de l'aiguille

droite esttrop tendu.

Relächer le fi de l'aiguille droite

inférieur est trop lâche

Tendredavantage le fil du boucleur inférieur (bleu)

Le fil du boucleur Tendre davantage supéreuresttrop le fi du boucleur lâche. supérieur (ver.

Le fl du boucteur Relcher le fi du inféieuresttrop boucieurinférieur tendu (bleu) Le fil du boucleur Tendre davantage supérieur est trop le fi du boucleur lche supérieur (vert) Le fi du boucleur Tendre davantage ï inférieuresttrop le fi du boucleur lâche.

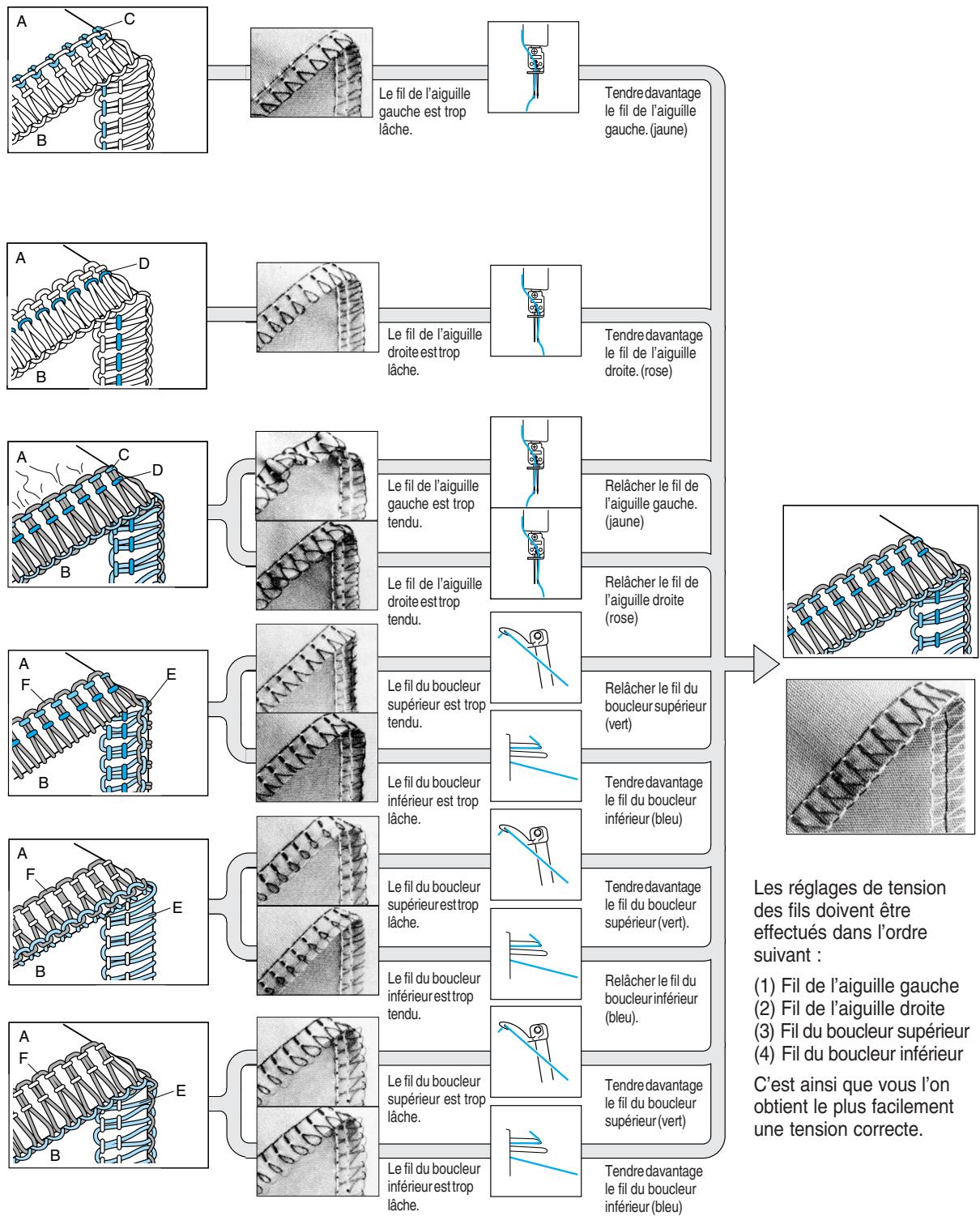

Les réglages de tension des fils doivent être effectués dans l'ordre suivant :

C'est ainsi que vous l'on obtient le plus facilement une tension correcte.

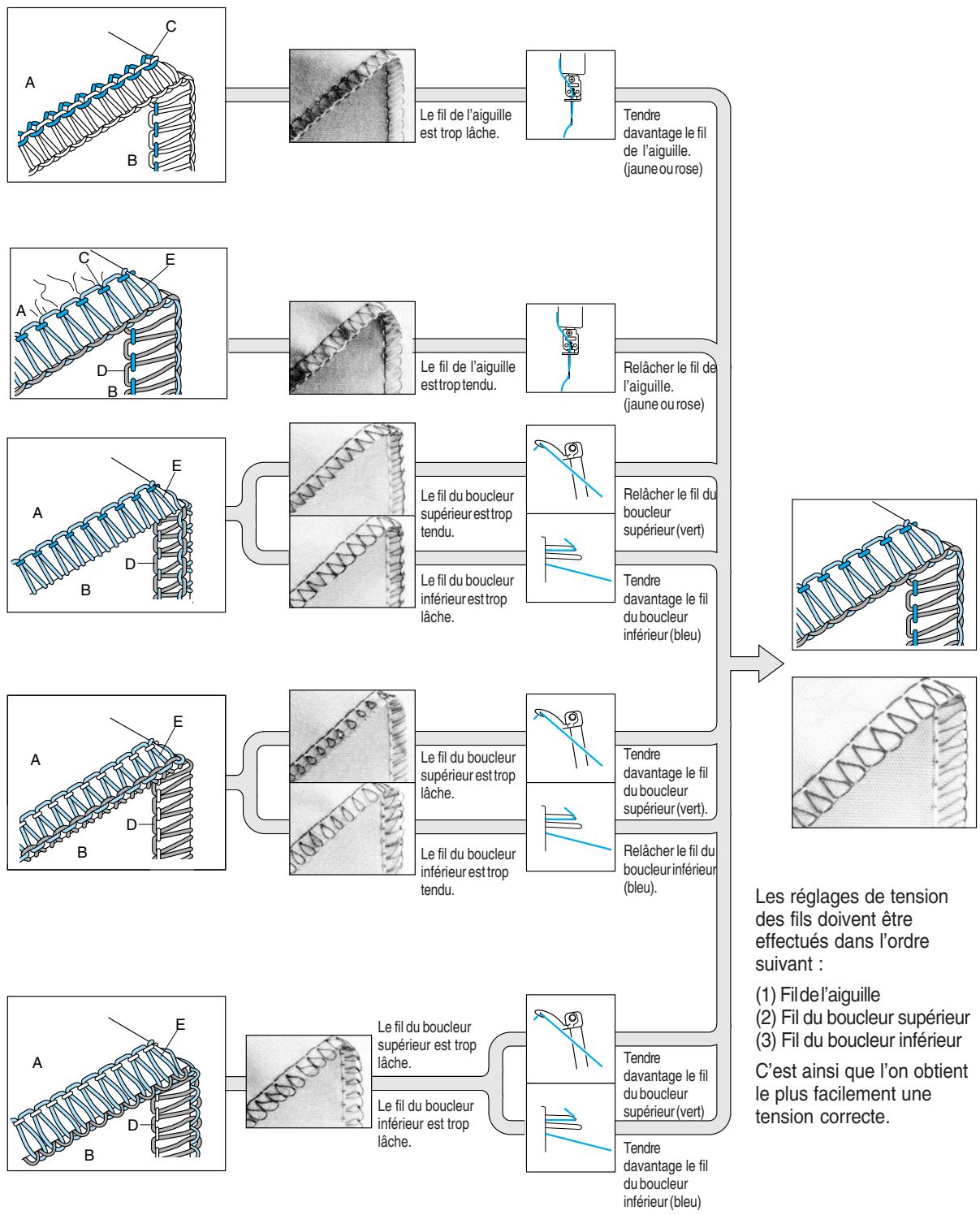

Tableau de réglage de la tension du fil, une aiguille (trois fils)

Le fil de l'aiguile ÿ Relâcher le fi dù esttroptendu l'aiguille.

(jaune ourose) Le fl duboucleur N | Relächere id supérieuresttrop boucleur tendi supérieur (vert) lu. = périeur (vert) (illustration) et retirer l'aiguille.

1. Eteindre l'interrupteur principal et d'éclairage pour mettre la machine hors tension.

2. Tourner le volant afin d’aligner le repère sur le volant avec la ligne située sur la machine.

3. Tenir l'aiguille pointe vers vous et l'introduire le plus profondément possible.

4. Serrer correctement la vis de fixation correspondante à l’aide du tournevis hexago- nal fourni vers (1) (illustration).

à Disque bloque-bobine

Comment utiliser le filet

Pour coudre avec du fil nylon enroulé librement, nous vous recommandons d'utiliser le filet fourni pour recouvrir la bobine, afin d'éviter que le fil ne glisse hors de la bobine.

Adapter le filet à la taille de la bobine.

3. Tourner le volant afin d'aligner le repère sur le volant <A> avec la ligne <B> sur la machine. (voir CHAPITRE 1 « Sens de rotation du volant ».)

. Ouvrir le capot avant en le faisant glisser vers la droite et en guidant le dessus vers soi.

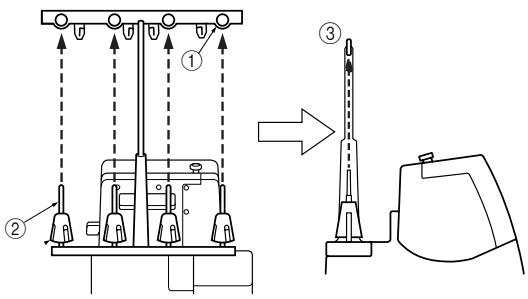

2. Tirer le fil de la bobine et l'élever directement

par le guide-fils (D et la plaque du guide-fils (2) sur l'antenne de guide-fils de l'arrière vers l'avant.

3. Passer le fil par le trou (3) situé au sommet de

. Passer le fil dans le disque de tension (4) qui se trouve dans le canal situé près de la molette de réglage de tension bleue.

5. Guider le fil vers le bas du canal et le faire passer par les points d'enfilage 5 ©D® côté des repères de couleur bleue en suivant l'ordre indiqué par les numéros sur l'illustration.

Veiller à passer le fil par les deux releveurs de fil D.

Passer le fil dans l'ordre indiqué sur l'illustration.

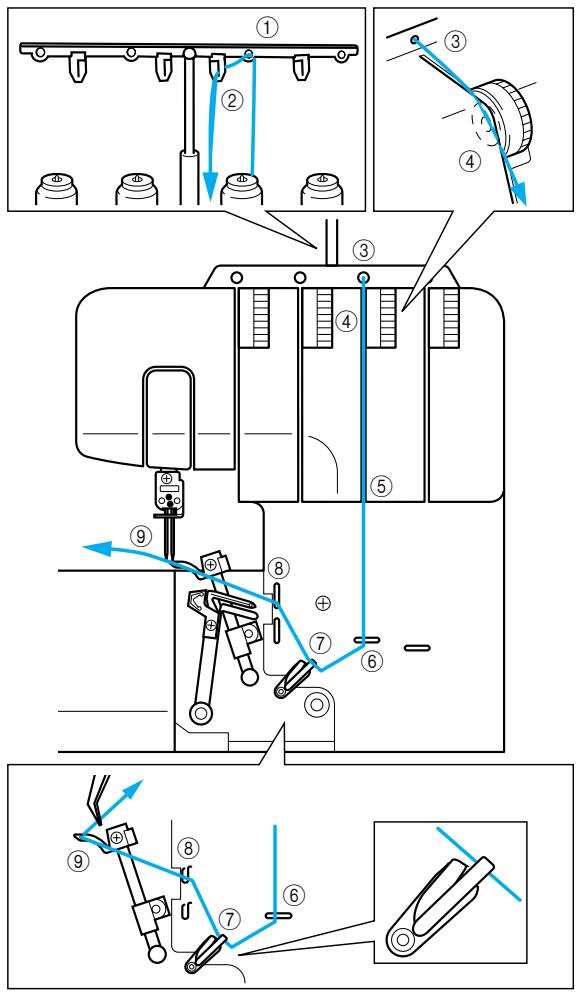

Suivre le trajet de couleur verte et l'ordre des numéros inscrits à côté de chaque point d'enfilage. REMARQUE : |

Veiller à passer le fil uniquement à travers le releveur de fil supérieur ®.

6. Passer le fil par le chas du boucleur supérieur

2. Tirer le fil de la bobine et l'élever directement

par le guide-fils (D et la plaque du guide-fils (2) sur l'antenne de guide-fils de l'arrière vers l'avant.

3. Passer le fil par le trou (3) situé au sommet de la machine.

. Passer le fil dans le disque de tension (4) qui se trouve dans le canal situé près de la molette de réglage de tension verte.

à côté de chaque point d'enfilage.

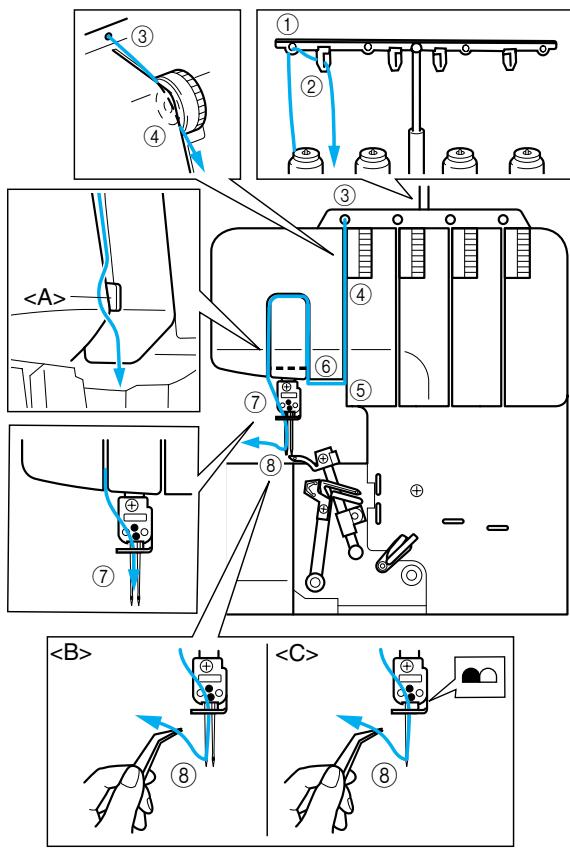

A Enfilage de l'aiguille gauche

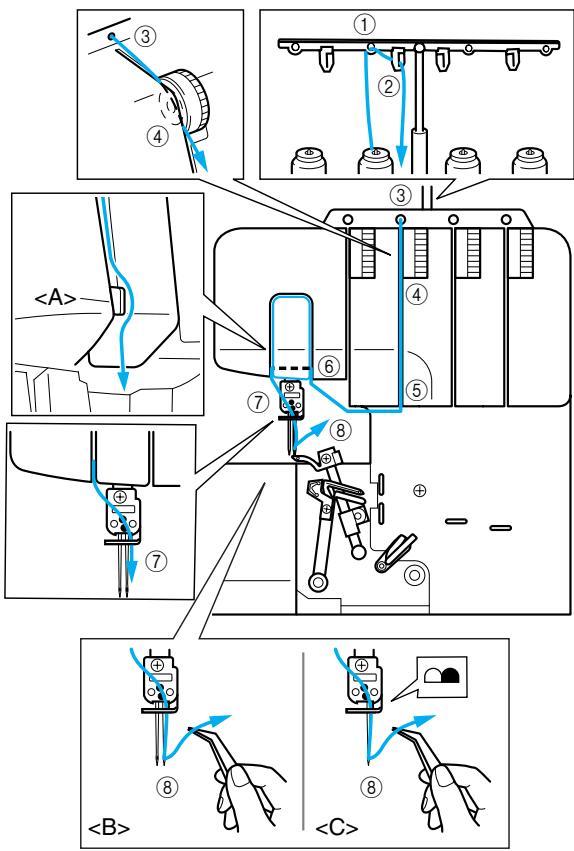

Faire passer le fil dans l'ordre indiqué, en suivant le trajet de couleur jaune et les numéros indiqués à côté de chaque point d'enfilage.

1. Tirer le fil de la bobine et l’élever directement par le guide-fils (D) et la plaque du guide-fils 2) sur l'antenne de guide-fils de l'arrière vers l'avant.

2. Passer le fil par le trou (3) situé au sommet de la machine.

8. Passer le fil dans le disque de tension (4) qui se trouve dans le canal situé près de la molette de réglage de tension rose.

4. Guider le fil vers le bas du canal et le faire passer par les points d'enfilage (6) © ® à côté des marques de couleur rose en suivant l'ordre indiqué par les numéros sur l'illustration jointe.

3. Passer le fil dans le disque de tension (4 qui se trouve dans le canal situé près de la molette de réglage de tension jaune.

4. Guider le fil vers le bas du canal et le faire passer par les points d'enfilage ®) © ® à côté des marques de couleur jaune en suivant l'ordre indiqué par les numéros sur l'illustration jointe.

Veiller à passer le fil uniquement par la gauche du séparateur <A>.

5. Abaisser le fil par le guide-fils de la barre d’aiguilles et par l'aiguille gauche () de l'avant vers l'arrière.

(<B> : deux aiguilles/ <C> : une aiguille)

Utiliser les quatre fils et les deux aiguilles pour coudre des points de surjet à quatre fils.

Utilisation : Produit une couture résistante. Idéal pour la couture de tricots et tissages.

Point de surjet à trois fils 5 mm

Utiliser trois fils et l'aiguille gauche pour piquer des coutures de 5 mm.

Utilisation : Surjetage de costumes, chemises, pantalons, etc. Idéal pour les tissus moyens à

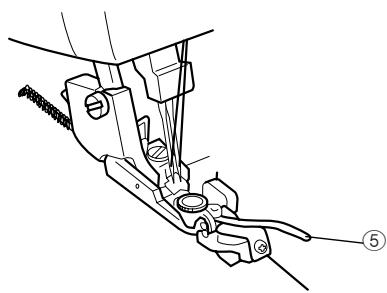

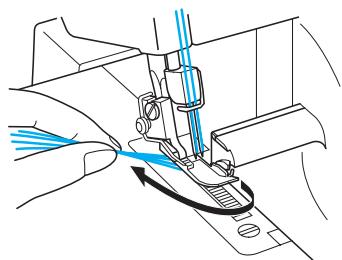

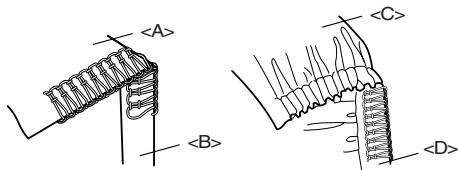

Test de couture avant de commencer à coudre.

1. Régler la tension des fils sur « 4 ».

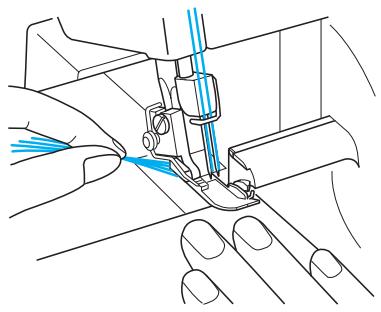

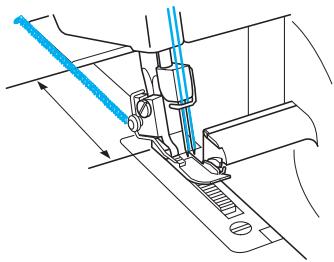

2. Enfiler tous les fils et tirer environ 15 cm de fil derrière le pied de biche.

3. Placer une chute de tissu sous le pied de biche pour effectuer un test de couture.

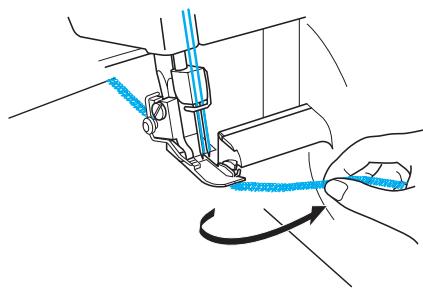

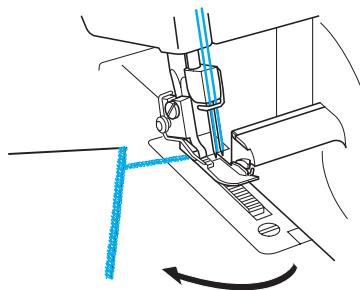

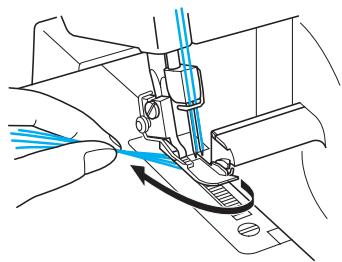

1. Enfiler tous les fils et tirer environ 15 cm de fil derrière le pied de biche.

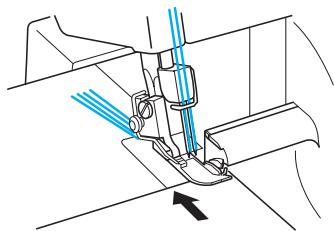

2. Soulever le pied de biche et placer le tissu bien au-dessous avant de commencer à coudre.

Coudre lentement quelques points en tournant le volant à la main.

3. Le tissu est entraîné automatiquement. Il suffit de le guider dans la direction requise.

4. Vérifier que la formation des points (chaïînette de points) est bien régulière. Si ce n'est pas le cas, vérifier à nouveau que les fils sont bien mis en place et selon l'ordre indiqué.

5. Suivre le guide de tolérance de couture pour pouvoir couper correctement les coutures du tissu. La réglette du guide de tolérance de couture indique 9,5, 12,7, 15,9 et 25,4 mm lorsque la largeur de point est réglée sur « 5 ».

Pied de biche) Couteau supérieur @ Guide de tolérance de couture

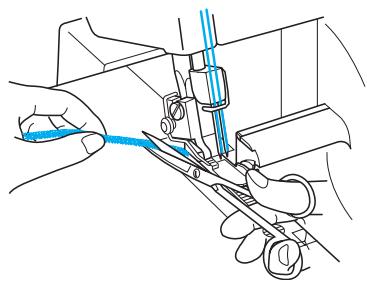

Pour retirer l'ouvrage

Lorsque la couture est terminée, faire fonctionner la machine à faible vitesse pour obtenir une chaînette d'arrêt. Ensuite, couper les fils à 5 cm de l'ouvrage. Si l'entraînement n'est pas suffisant pour réaliser la chaînette, tirer doucement sur le fil.

4. Coudre un surjet sur la couture en veillant à ne pas couper le surjet avec un couteau.

5. Après avoir cousu quelques points, arrêter la couture du surjet comme illustré.

6. Couper les fils avec des ciseaux.

2. Insérer manuellement la chaîne à la fin de la

couture à l'aide d'une aiguille à chas large.

3. Fixer la chaîne avec un point de colle et couper

les points qui dépassent après séchage.

Si les fils se cassent pendant la couture

Retirer le tissu et enfiler à nouveau le fil dans le bon ordre : boucleur inférieur, boucleur supérieur, aiguille droite et aiguille gauche (pour le réenfilage, voir CHAPITRE 3 « Enfilage >»).

Remettre le tissu sous le pied de biche et coudre 3 à 5 cm sur les points précédents.

/A\_ATTENTION Ne jamais laisser d'épingles dans le tissu car elles peuvent endommager les aiguilles et les couteaux.

Pour coudre des tissus fins

1. Régler la pression du pied de biche pour éviter que le tissu ne fronce et pour permettre la couture de courbes. (Voir CHAPITRE 1

« Réglage de la pression du pied de biche ».)

2. Relâcher la tension des fils mais ne pas oublier que si la tension est trop faible, le fil peut se casser et des points risquent de sauter.

Point de surjet étroit/d’ourlet roulé

Les points de surjet étroits et d'ourlet roulé servent de points fantaisie pour terminer des coutures sur des tissus fins ou moyennement épais. Ils sont souvent utilisés pour peaufiner le bord d'un tissu.

Pour piquer ce point, retirer l'aiguille gauche et utiliser le point de surjet à trois fils.

Instructions pour les points de surjet

étroits et d’ourlet roulé

A\ ATTENTION Mettre la machine hors tension avant de retirer/ d'installer une aiguille.

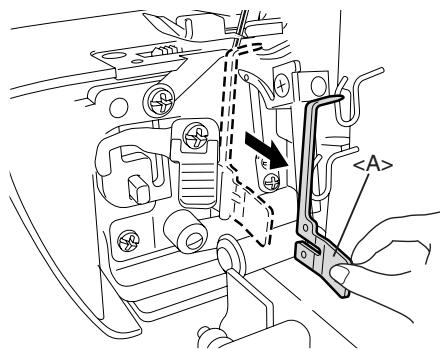

@ Tirer tous les fils vers l'arrière de la machine.

@) Vérifier que le fil ne passe plus autour du doigt mailleur.

() Ouvrir le capot avant.

@) Tourner le volant jusqu'à ce que le boucleur supérieur soit complètement abaissé.

@) Tirer le doigt mailleur vers la droite et le retirer.

Un emplacement est prévu à l'intérieur du capot avant pour ranger le doigt mailleur <A> comme illustré.

<A5 Repère de sélection

Régler la longueur de point.

Mettre la molette de longueur de point sur

« R à 2 » (point de surjet étroit : R à 2, point d'ourlet roulé : R).

Fil de l'aiguille comparaison des matériaux, des fils et comparaison des matériaux, des

fils et des aiguilles ».

Fil du boucleur supérieur

Voir CHAPITRE 4 « Tableau de comparaison des matériaux, des fils et des aiguilles ».

Voir CHAPITRE 4 « Tableau de comparaison des matériaux, des fils et des aiguilles ».

Fil du boucleur inférieur

Voir CHAPITRE 4 « Tableau de comparaison des matériaux, des fils et des aiguilles ».

Voir CHAPITRE 4 « Tableau de comparaison des matériaux, des fils et des aiguilles ».

Longueur de point R R-2,0

3. Les fils se cassent

1. Mauvaise mise en place des fils

Mettre les fils en place correctement. (Voir pages 15-18.)

Les tensions des fils ne sont pas réglées correctement

Régler la tension des fils. (Voir pages 10-12.)

1. La tension du fil est trop forte

Diminuer la tension des fils lors de la couture de tissus légers ou fins.

2. Mauvaise mise en place des fils ou fils emmêlés

Retirer régulièrement la poussière, les chutes de tissu et les restes de fil à l'aide de la brosse de nettoyage fournie.

Pour une utilisation normale, graisser la machine une à deux fois par mois. En cas d'utilisation intensive, graisser la machine une fois par semaine.

Changement de l’ampoule de l'éclairage

/\ ATTENTION Mettre l'interrupteur principal et d'éclairage et débrancher la machine avant de changer l’'ampoule. Le non-respect de ces consignes peut provoquer une électrocution. Lorsque la machine est sous tension, marcher sur la pédale du rhéostat peut provoquer des blessures.

Pour éviter les brûlures, laisser refroidir l'ampoule avant de la changer.

1. Desserrer la vis à l’aide d'un tournevis cruciforme, puis retirer le capot de la lampe.

Référence de l’ampoule :

X53061050 (EU, CANADA) 205336050 (AUTRES) le bas des pantalons, les poches, les ourlets des jupes, etc.

Le guide-points du pied sert également à coudre des points spéciaux tels que les points de surjets plats, les pinces et autres points fantaisie.

2. Régler la machine sur un point de surjet à trois fils, avec une aiguille à gauche. Retirer l'aiguille droite.

3. Mettre le tissu à l'envers, le plier, puis le remettre à la largeur souhaitée, comme le montre l'illustration.

CHAPITRE 1 « Sens de rotation du volant »).

5. Relever le levier du pied de biche et mettre le tissu avec le repli vers la gauche de sorte que l'aiguille pique juste sur le repli.

7. Régler la position du guide du pied de biche à l'aide de la vis de réglage afin que l'aiguille pique légèrement dans le repli du tissu. Pour ce faire, il convient de prendre l'épaisseur du tissu comme critère.

Si on tourne la vis vers l'avant (vers soi), le guide-tissu se déplace vers la droite. Si on la tourne vers l'arrière (loin de soi), le guide se déplace vers la gauche.

Pour régler la position du guide-tissu, il convient d'utiliser une chute de ce tissu pour faire un essai.

8. Tout en pliant le tissu avec la main, coudre de façon à ce que l'aiguille pique juste dans le rebord du pli.

9. Ouvrir l'ouvrage comme indiqué dans l'illustration.

Pour obtenir un résultat optimum, utiliser un fil fin dont la couleur correspond à celle du tissu.

Lorsque le point est effectué correctement, il est presque invisible à l'endroit.

Points de surjet plat

En général, le point de surjet plat s'utilise comme point fantaisie pour peaufiner un ouvrage. Une fois terminé, le point de surjet plat peut ressembler à une échelle ou à de petites lignes parallèles lorsque le tissu est étendu bien à plat.

Réglages recommandés

2. Régler la machine sur un point de surjet à trois fils, avec une aiguille à gauche. Retirer l'aiguille droite.

3. Plier le tissu comme le montre l'illustration.

5. Relever le levier du pied de biche et mettre le tissu avec le repli vers la gauche de sorte que l'aiguille pique juste sur le repli.

6. Abaisser le levier du pied de biche et diriger le guide-tissu vers le bord replié.

7. Régler la position du guide du pied de biche à l’aide de la vis de réglage afin que l'aiguille descende à 2,5-3,0 mm à l'intérieur du repli du tissu et que certains des points passent par- dessus le bord.

8. Tout en rassemblant les morceaux de tissu,

piquer le long du pli à une vitesse constante.

9. Lorsque la couture est terminée, ouvrir le tissu

Cette méthode ne convient pas pour des tissus fins.

La réalisation de plis cousus demande un bord roulé pour donner une forme à un ouvrage de couture et le décorer. Un fil supérieur de couleur contrastante ajoute une certaine note à l'ouvrage.

(Voir CHAPITRE 5 « Point de surjet étroit/ d'ourlet roulé ».)

3. Avec un crayon de couture, tracer des lignes à

égales distances les unes des autres, pour situer l'emplacement des plis.

Plier le tissu le long d'une des lignes et le repasser légèrement pour le mettre en place.

CHAPITRE 1 « Sens de rotation du volant »).

5. Relever le levier du pied de biche et mettre le tissu avec le bord replié de sorte que l'aiguille pique juste sur le bord.

6. Abaisser le levier du pied de biche et diriger le guide-tissu vers le bord replié.

8. Aligner le pli sur le guide et introduire le tissu jusqu'à la position de l'aiguille.

Guide-tissu 9. Guider le pli du tissu pour coudre à mi-chemin entre l'aiguille et le couteau supérieur. 10. Continuer jusqu'à ce que toutes les lignes tracées soient cousues.

Corriger les petits plis à la main.

élastiques d'une largeur comprise entre 6 et 12 mm.

- Les rubans permettent de renforcer les tissus

élastiques tels que les tricots au niveau de l'épaule. Les élastiques permettent de coudre les poignets, les encolures, etc.

<A> Utilisation de l'élastique

<B> Utilisation du ruban

Réglage de la machine (type de point) :

3. Aligner la ligne située sur le volant avec la ligne de la machine en tournant le volant (voir CHAPITRE 1 « Sens de rotation du volant »).

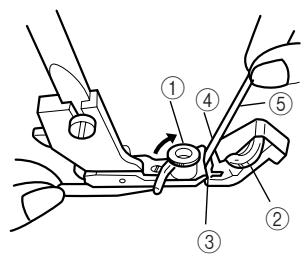

4. Ouvrir le guide-ruban (1), puis placer la molette de réglage du pied de biche (2) sur « 0 ».

5. Placer le ruban ou l'élastique (5) dans la fente (3).

6. Placer le ruban ou l'élastique (5) dans la fente (3) de façon à ce que le côté droit du ruban ou de l'élastique soit positionné le long du guide (4).

7. Refermer le guide-ruban (1) de façon à ce qu'il soit placé à gauche du ruban ou de l'élastique.

1. Relever le levier du pied de biche.

2. Insérer le tissu jusqu'à ce que le bord touche la lame.

3. Abaisser le levier du pied de biche.

4. Placer la molette de réglage de largeur de point sur « 5 ».

- Sur la valeur de souhaitée pour les plis des

Plus le chiffre est élevé, plus les plis sont nombreux.

7. Effectuer des tests pour ajuster la tension des

Effectuer des tests avec chaque tissu/fil en fonction du degré de plissage.

Pied pour pose de perles

perles sur une longueur de 3 mm à 5 mm.

3. Régler la machine sur un point de surjet à trois fils, avec une aiguille à gauche. Retirer l'aiguille droite.

Comment régler la machine

1. Régler la longueur de point comme indiqué

dans l'exemple <A> ou <B>. Par exemple, une longueur de point de 4 mm peut être appliquée

comme dans les exemples <A> ou <B>.

2. Régler le point sur une longueur comprise entre 3 et 5 mm.

3. Régler la tension du fil comme suit :

Fil de l'aiguille : diminuer légèrement Fil du boucleur supérieur : diminuer légèrement Fil du boucleur inférieur : diminuer légèrement

Comment placer le tissu et les perles

1. Plier le tissu le long de la ligne de pose des perles.

2. Placer le tissu au niveau du point de piqûre de l'aiguille tout en plaçant le bord plié sous le guide ©.

3. Utiliser la vis (2) pour régler la distance entre le bord plié et l'aiguille entre 1 et 1,5 mm.

4. Glisser les perles dans le guide situé devant le tunnel du guide (@).

1. Coudre en faisant tourner le volant jusqu'à ce que les perles passent dans le tunnel.

2. Coudre lentement tout en guidant les perles et le tissu.

3. Faire un nœud aux deux extrémités du fil.

REMARQUE : La tension des fils a tendance à se relâcher facilement,

surtout avec des perles de petite taille. Retirer la languette de point amovible pour faciliter la couture.

. Définir la longueur de point sur 3 mm. (position standard)

2. Définir la largeur de point sur 5 à 6 mm.

3. Régler la tension des fils comme pour un point de surjet standard Val CHAPITRE 5

« Sélection du point »)

1. Guider le tissu et le cordonnet avec fermeté pendant la couture.

2. Une fois la couture terminée, retourner les deux morceaux de tissu.

Lorsque le cordonnet à coudre est large, couper la partie en trop.

CHAPITRE 1 « Sens de rotation du volant »).

8. Placer le bas du tissu (le tissu à assembler & sous le guide (3) juste en dessous de l'aiguille).

4. Placer le tissu du haut (2) entre le pied fronceur et le guide (3) au-dessus du tissu du bas (D.

5. Abaisser le levier du pied de biche.

1. Régler la longueur de point sur 3 mm.

2. Régler rapport d'alimentation différentielle sur 2. 3. Régler la largeur de point sur 5 mm.

4. Appliquer les mêmes réglages que pour un point de surjet normal.

5. Coudre en alignant le tissu avec le guide-tissu (3).

- Régler la taille des fronces en choisissant une longueur de point comprise entre 2 et

- Régler la quantité de tissu à froncer en choisissant un rapport d'alimentation différentielle compris entre 1,0 et 2,0.

Longueur de point (hauteur)

Mouvement de la barre d’aiguilles

Type à pression libre

Elévation du pied de biche

@ In tweeën vouwen 4. Draai het handwiel zodanig dat het merkteken op het handwiel in lijn staat met de streep op de machine (zie HOOFDSTUK 1 “Draairichting van het handwiel”). EN

1. Stel de steeklengte in op 3 mm.

2. Stel de differentiaalverhouding in op 2.
