GEBRUIKSAANWIJZING 2340CV BROTHER

I. Overzicht van de machine 23
II. Voorbereidingen 28
III. Inrijgen 29
IV. Soorten steken 31

Drienaaldsdeksteek 31
Deksteek met twee naalden, drie draden..... 32

Kettingsteken naaien 34

V. Naaien 35
VI. Onderhoud 39
VII. Specificaties van de machine 39

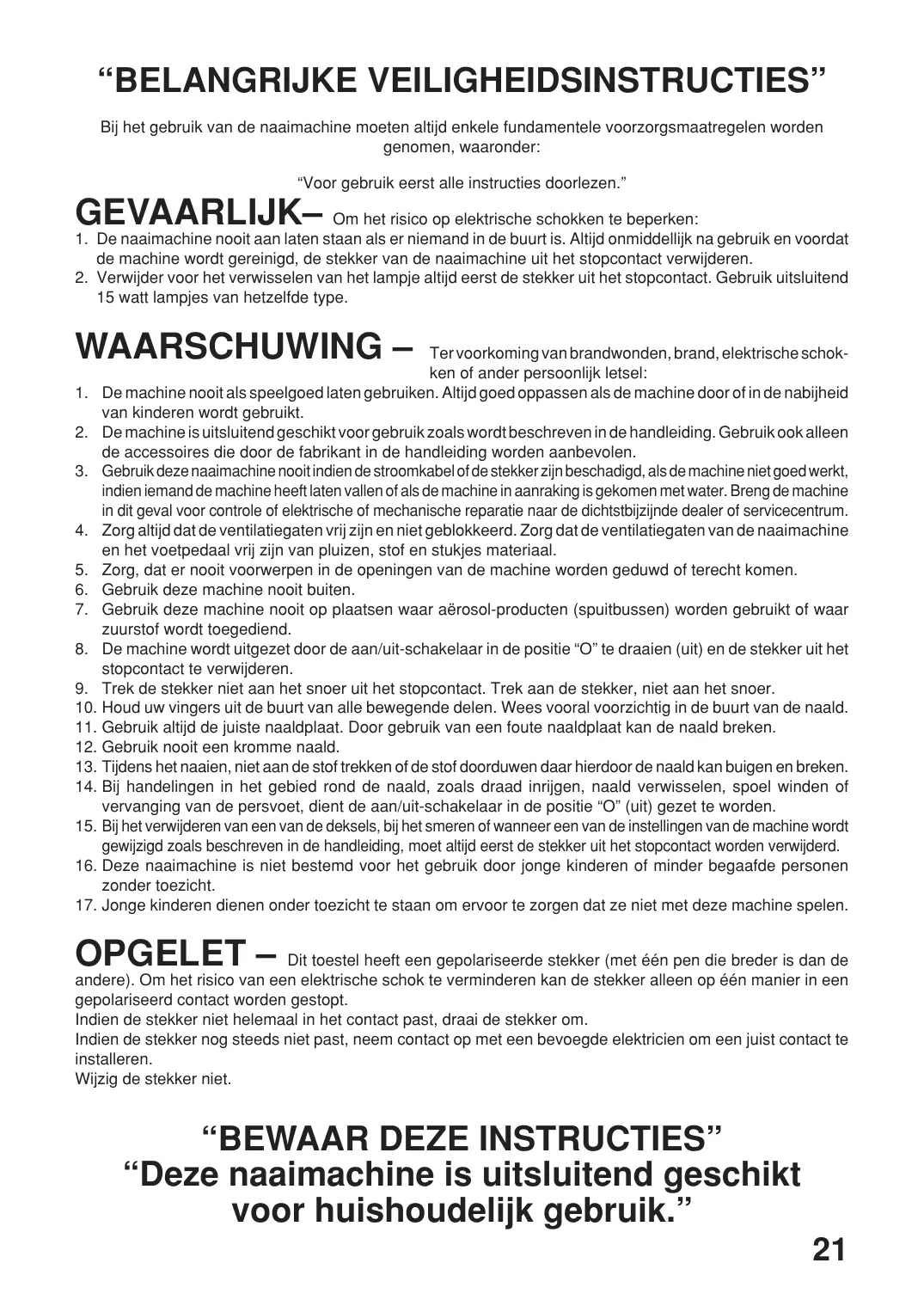

"IMPORTANT CONSIGNES DE SECURITE"

Bij het gebruik van de naaimachine要去en alkijd enkele fundamentele voorzorgsmaatregelen worden genomen, waaronder:

"Voor gebruik eerst alle instructies doorlezen."

GEVAARLIJK- Om het risico op elektrische schokken te beperken:

1. De naaimachine nooit aan latent staan als er niemand in de buurt is. Altijd onmiddelijk na gebruik en voordat de machine worden gereinigd, de stekker van de naaimachine uit het stopcontact verwijderen.
2. Verwijder voor het verwisselen van het lampje algtd eerst de stekker uit het stopcontact. Gebruikuitsluitend 15 watt lampjes van hetzelfde type.

WAARSCHUWING -

Tervoorkoming van brandwonden,brand,elektrische schokken ofander persoonlijk letsel:

1. De machine nooit als speelgoed latent gebruiken. Altijd goed oppassen als de machine door of in de nabijheid van kinderen worden gebruikt.
2. De machine is uitsluitend geschikt voor gebruik zoals worden beschreiben in de handleiding. Gebruik ook alleen de accessoires die door de fabrikant in de handleiding worden aanbevolen.
3. Gebruik deze naaimachine nooit indien de stroomkabel of de stekker zich beschadigd, als de machine Niet goed werkt, indien iemand de machine heeft latent vallen of als de machine in aanraking is gekomen met water. Breng de machine in dit geval voor controle of elektrische of mechanische reparatie maar de dichtstbijzijnde dealer of servicecentrum.
4. Zorg algid dat de ventilatiegaten vrij en Niet geblokkeerd. Zorg dat de ventilatiegaten van de naaimachine en het voetpedaal vrij toen van pluizen, stof en stukjes materiaal.
5. Zorg, dat er nooit voorwerpen in de openingsen van de machine worden geduwd of verechtkommen.
6. Gebruik deutsche machine nooit buiten.
7. Gebruik deze machine nooit opplaatsen waar aerosol-producten (spuitbussen) worden gezruikt of waar zuurstof worden toegediend.
8. De machine worden uitgezet door de aan/uit-schakelaar in de positie "O" te draaien (uit) en de stekker uit het stopcontact te verwijderen.
9. Trek de stekker Niet aan het snoer uit het stopcontact. Trek aan de stekker, Niet aan het snoer.
10. Houd uw vingers uit de buurt van alle bewegende delen. Wees vooral voorzichtig in de buurt van de naald.
11. Gebruik altijd de juiste naaldplaat. Door gebruik van een foute naaldplaat kan de naald breken.
12. Gebruik nooit een kromme naald.
13. Tijdens het naaien, Niet aan de stof trekken of de stof doorduwen aan hierdoor de naald kan buigen en breken.
14. Bij handelingen in het gebied rond de naald, zoals draad inrijgen, naald verwisselen, spoel winden of verranging van de persvoet, dient de aan/uit-schakelaar in de positie "O" (uit) gezet te worden.
15. Bij het verwijderen van een van de deksels, bij het smeren of wonneer een van de instellenen van de machine worden gewijzigd zoals beschreven in de handleiding,要去xtid eerst de stekker uit het stopcontact worden verwijderd.
16. Deze naaimachine is nicht bestemd voor het gebruik doorjonge kinderen of minder begaafde personen zonder toezicht.
17. Jonge kinderen dienen onder toezicht te staan om ervoor te zorgen dat ze Niet met deze machine spelen.

OPGELET — Dit toestel heeft een gepolariseerde stekker (met eén pen die breder is dan de andere). Om het risico van een elektrische schok te verminderen kan de stekker alleen op eén manier in een gepolariseerd contact worden gestopt.

Indien de stekker nicht helemaal in het contact past, draai de stekker om.

Indien de stekker nog steeds nicht past, neem contact op met een bevoegde elektricien om een juist contact te installeren.

Wijzig de stekker Niet.

"Deze naaimachine is uitsluitend geschikt voor huishoudelijk gebruik."

GEFELICITEERD MET DE AANSCHAF VAN DEZE COMPACTE DEKSTEEKMACHINE

Uw machine is een product van zeer hoge kwaliteit met een hoog niveau van gebruiksgemak. Lees dit boekje aandachtig door, zodate u optimaal gebruik zult können make n van alle functies.

Indien u meer informatatie wenst over het gebruik van de machine, dan kunt u te allen tjnde contact opnemen met uw dichtst bijzijnde, erkende dealer.

Veel plezier!

LET OP!

BIJ HET INRIJGEN VAN DE DRAAD OF BIJ HET VERVANGEN VAN DE NAALD OF HET LAMPJE, DIENT U ALTIJD DE STROOMSCHAKELAAR VAN DE MACHINE UIT TE ZETTEN.

WANNEER DE MACHINE NIET WORDT GEBRUIKT, WORDTU AANGERADEN DE STEKKER UIT HET STOPCONTACT TE VERWIJDEREN OM EVENTUEEL GEVAARLIJKE SITUATIES TE VERMIJDEN.

Opmerkingen over de motor

• De gemiddelde naaisnelheid van deze naaimachine is 1000 steken per minuut, hetgeen zeer snel is in vergelijkking met de gemiddelde snelheden van de gewone, voetgestuurde naaimachines van 300 tot 800 steken per minuut.
• De motorlagers zijn vervaardigduit een speciaal, gesinterde en met olie geimpregneerde metaallegering, gewikkeld in in olie gedrenkte vilt, voor urenlang, ononderbroken gebruik.
• Door langdurig gebruik van de naaimachine kan het gebied rond de motor heet worden, maar nooit zodanig dat dit nadelige gevolgen kan hebben voor de machine.

Zorg dat de ventilatieopengen aan de zij- en achterkant van de naaimachine algijd vrij blijven van stof en papier.

• Wanner de motor loopt, zullen erkleine vonkjes zichtaar+zijn door de ventilatieopeningen bij de motorbeugel tegenover het handwiei. Deze vonken worden verroorzaakt door de koolborsteltjes en de collector en makeen deel uit van de normale werkinq.

LET OP!

BIJ HET INRIJGEN VAN DE DRAAD OF HET VERVANGEN VAN DE NAALD OF WANNEER DE MACHINE NIET WORDT GEBRUIKT, WORDT U AANGERADEN DE STEKKER UIT HET STOPCONTACT TE VERWIJDEREN OM EVENTUEEL GEVAARLIJKE SITUATIES TE VERMIJDEN.

I. Overzicht van de machine

① Draadgeleider
② Draadplaat
③ Stelschroef voor persvoetdruk
④ Klospen
⑤ Kloskussen
⑥ Klossteun
⑦ Draadgever
⑧ Dekplaat
⑨ Naalden
10 Afsteller differentialverholding
⑪ Steeklengtheknop
⑫ Persvoet
⑬ Voorklep
14 Handwiel
15 Aan/uit- en lichtschakelaar
Persvoethefboom
⑦ Telescoopstang
Draadspanningsknop linkernaald
Draadspanningsknop middelste naald
Draadspanningsknop rechtenaald
② Draadspanningsknop grijper
② Draadgeleider
② Grijper
Grijperontgrendelingshendel
Draadophaalhendel grijper
Voetpedaal: J01780051 (110/120V gebieden)

XA6406051 (220/240V gebieden)

XA6408051 (V.K.)

XA6410051 (Australie, Nieuw-Zeeland)

XA6420051 (Duitsland)

Inclusief accessoires

Zachte hoes X77871001
Opbergzakje voor accessoires 122991002
Pincet X75902001
Garennetje (4) X75904000
Kloskapje (4) X77260000
Klosvilt (4) XB1218000
7 Reinigingsborsteltje X75906001
Zeskantige sleutel XB0393001
Naaldensetje: SCHMETZ 130/705M (90/#14): 3 stuks XB121600
10 Speciale persvoet (LC1) XB1265001 De speciale persvoet gezruikt u voor speciale accessoires.

De machine aansluten

Voorbereiding

• Steek de drie-pin stekker in de aansluiting aan de rechter onderkant van de machine. Steek verwolgens de stekker in een stopcontact.

Aan/uit- en信息披露

Met deze schakelaar worden de machine en het naailampje aan- en uitgezet. Zet de machine aan door de knop in de positie “—” te zetten, en waaruit door deren knop op “O” te zetten.

① Aan/uit- en lichtschakelaar

Werking

Wonneer het voetpedaal Licht wordt ingedrukt, begint de machine langzaam te lopen. Hoe dieper het pedaal wordt ingedrukt, des te sneller de machine gaat lopen. Als het pedaal wordt losgelaten, stopt de machine.

② Voetpedaal: Model N

Draairichting van de motor

• Zowel de motor als het handwiel van deze machine draaien linksom (richting van de pijl). Dit isdezelfderingichting als de motor en het handwiel van de gewone huishoudelijkne naaimachines.

① Handwiel

De voorklep openen en sluiten

Bij het inrijgen van de draad in deze machine要去 de voorklep worden geopend.
- Open de Voorklep door deze maar rechts te schuiven en de bovenkant� u toe.

OPMERKING:

Voor uw veiligkeit mag de machine nooit worden gebruikt als de voorklep geopend is.

Hoe u de persvoet bevestigt en verwijdert

LET OP!

Zet altijd de hoofdschakelaar uit voordat u deze handeling uitvoert.

• Schakel de stroom uit met de aan/uit-schakelaar of trek de stekker uit het stopcontact.
  (1)Zet de persvoethendel omhoog. ①
  (2) Draaih het handwie! ② linksom (haar u toe) tot de naald in de hoogste positie staat.
  (3)Druk op de knop op de persvoethouder zodate de standaardvoet vrijkommen. ③④
  (4) Licht de persvoet nog verder omhoog door de hendel omhoog te duwen. Verwijder de persvoet en berg deze op een veilige plaats op.
  (5) Licht de persvoethendel nogmaals verder omhoog. Plaatsvervolgens de persvoet net onder persvoethouder zodat de groef onder op de persvoethouder op een lijn is met de bovenkant van de voet en daarin vast klikt. Laat de persvoethendel nu zakken om de voet vast te zetten.

Steeklength

De steeklengte worden als volgt ingesteld:

(1) Zoek de steeklengteknop aan de linkerzijde van de machine.
(2) Draai de steeklengteknop maar voren om de steek te vergroten maar maximaal 4 mm. Draai de steeklengteknop maar achefteren om de steek te verkleinenaar minimaal 2 mm.
(3) Gewoonlijk staat de steeklengte ingesteld:tussen 3 en 4mm

Instructies voor het differential transportmechanisme

Deze machine is uitgerust met twee sets boventransporteurs onder de persvoet om de stof door de machine te voeren. De differentiaaltransporteur bestuurt zowel de voorste als dechterste transporteurs. Wordt deze knop ingesteld op 1, dan bewegen beiden transporteurs metdezelfde snugelid (verhouding van 1). Indien de differentiaalverhouding wordt ingesteld op een waarde kleiner dan 1, dan bewegen de voorste transporteurs langzamer dan dechterste, zodat de stof tijdens het naaien wordtuitgerekt. Dit is bijvoorbeeld heel handig bij lichte materialen die snugrimpelen. Indien de differentiaalverhouding wordt ingesteld op een waarde groter dan 1, dan bewegen de voorste transporteurs sneller dan dechterste, waardoor het materiaaal tijdens het naaien wordtgeploodid. Hierdoor wordtuitrekken en samentrekken van stretchstoffen voorkomen.

• Het instellen van de differentiaaltransportverhouding.
  (1) Zoek de knop voor de instelling van de differentiaaltransportverhouding aan de linkerzijde van de machine.
  (2) De normale instelling is 1,0.
  (3) Schuif de knop van u af voor een instelling die kleiner is dan 1,0.
  (4) Schuif de knop maar u toe voor eeninstelling die groter is dan 1,0.

Transport-verhouding	Hoofdtransporteur (achter)	Differentiaaltrans-porteur (voor)	Effect	Toepassing
0,7-1,0			Materialialistrokge-trokken.	Voorkomtdat dun ma-teriaalGaat rimpelen
1,0			Zonder differentiaal-transport.	Normaalnaaien
1,0-2,0			Materialial wordt ge-rimpeld of samen-geduwd.	Voorkomtdat elasti-scheen stretchstoffenuitrekken of rimpelen

• Een voorbeeld van wanner een andere instelling gewenst is

Wanner u stretchstof naait zonder de differentiaaltransporteur, gaat de stof oprimpelen.

U houdt het materiaal gladder door de differentiaalverhouding te wijzigen van 1,0aar 2,0. (De precise transportverhouding is afhankelijk van de elasticieit van het materiaal.)

Hoe elastischer het materiaal, des te dichter bij 2,0 de instelling van de differentiaalverhouding moet+zijn. Maak een proeflapje om de juiste instelling te vinden.

LET OP!

Bij het naaien van dikke, Niet elastische stof zoals bijvoorbeeld denim, mag de differentiaaltransporteur Niet gebruikt worden waar dit het materiaal kan beschaden.

Persvoetdruk

• De druk van de persvoet kan worden ingesteld met de stelschroef links boven op de machine. De persvoet is ingesteld voor het naaien van dunne tot normale stoffen, en hoeft dus alleen te worden ingesteld voor het naaien van ditkke of erg dunne stoffen. Voor het naaien van zeer dunne stof dient de druk gewoonlijk te worden verlaagd, en voor ditkke stoffen worden de druk verhoogd.

① Stelschroef voor persvoetdruk
②Lagere druk
③ Hogere druk
(4) Stelschroef
(5) (Standaard hoogte voor normale stof)

OPMERKING:

Wanner u de frontnaalden juist hebt geplaatst ziet u de bovenkant van de naald in venster (⑤) boven elke naaldstand.

LET OP! Zet altijd de hoofdschakelaar uit voordat u deze handeling uitvoert.

LET OP! Laat de naald en de naaldstelschroef nicht in de machine vallen; daardoor kan de machine beschadigen.

Deze machine gebruikt naalden voor gewone huishoudelijkne naaimachines.

De aanbevolen naald is SCHMETZ 130/705H (90/#14).

De naald verwijderen

(1)Zet de aan/uit-schakelaaruit(OFF).
(2)Zet de naald in de hoogst möglichk positie door het handwiei linksom (aar u toe) te draaien.
(3)Draai de schroef van de naald los met de zeskantige sleutel en verwijder de naald.

De naaldplaatsen

(1)Zet de aan/uit-schakelaar uit (OFF).
(2) Draai het handwiei linksom tot de naaldstang in de hoogste positie staat.
(3) Neem de naald in de hand met de platte Kant van u af en duw hem zo ver möglichk in de naaldhouser aan boven.
(4) Draai de bevestigingsschroef goed vast met de zeskantige sleutel.

① Bevestigingschroef
②Vastdraaien
③Losdraaien
④ Zeskantige sleutel
⑤ Venster
⑥ Linkernaald
⑦ Middelste naald
⑥ Rechternaald

Omschrijving van de naald

① Achterkant
② Voorkant
③ Platte kant
④ Groef

Hoe u de naald controleert

⑤ Vlakke ondergrond
⑥ Leg de naald op+zijn platte kant op eenvlakke ondergrond en controllerer of de ruimte overal gelijk is.

OPMERKING:

Maatregelen om te voorkomen dat materiaal breekt.

U kunt het breken van materiaal verminderen door SCHIMETZ 130/705H SUK (90/#14) BALLPOINT te gebruiken.

II. Voorbereidingen

Draadgeleider

Schuif de telescoopstang van de draadgeleider in de hoogste stand. Zorg ervoor dat de draadgeleidersrecht boven de klospennen staan, zoals aangegeven in de onderstaande illustratie.

① Draadhouser op de draadgeleider
② Klospen
③ Op modellen met twee naelden
④ Juiste positie

Draadklos

Hoe u de draadklos op de klospin plaatst hangt af van de vorm van de klos.

Tipe A

Wanner u naait met los gewonden nylongaren, raden wij u aan het bij de machine geleverde netje om de klos te trekken om te voorkomen dat het garen van het klosje glijdt.

Maak het netje precies passend voor het klosje.

(1)Zet de aan/uit-schakelaar voor de veilighheid UIT.

(2)

(2)Draai de naaldstang in de hoogste positie door het handwiel maar u toe te draaien.

Draai het handwiel totdat u de Beste inrijgpositie vindt.

Naald inrijgen

Leid elke draad van ③ 3 3 naar ④ 4 4 zoals aangegeven in de illustratie.
Haal de draad door de juiste draadgeleider voor de bovenste grijper.
Schuif de draadspanningontgrendelingstoets.
haar rechts en houd deze vast. Leid de draad door de spanningsschijf in het kanaal rechts naast de draadspanningsknop. Laat de knop los.

F Spanningsschijf
Draadspanningontgrendelingstoets

LET OP!

Altijd de naaimachine erst uitzetten voordat u de volgende procedure uitvoert.

(1) Volg onderstaande procedure om de naald in te rijgen.

Inrijgen van de linkernaald

• Volg de volgorde zoals getoond in de afbeelding, en volg de gele kleur en de nummers naast elk van de inrijgpunten. (1-9)

De middelste naald inrijgen

Rijg de draad in de aangegeven volgorde. Volg de roze kleur en de nummers naast elk inrijgpunt. (1-9)

Inrijgen van de rechtenaald

• Volg voor het inrijgen van de bovenste grijper de volgorde zoals getoond in de afbeelding, en volg de groene kleur en de nummers naast elk van de inrijgpunten. (1-9)

LET OP!

Houd bij het inrijgen van de naalden algid deze volgorde aan: Linkernaald, middelste naald en dan rechternaald.

④ Naar linkernaald
⑧ Naar middelste naald
© Naar rechtenaald
Aftakingsplaat
E Trek ongeveer 6 cm draad door het oog van den naald.
9 9 Van voren maarachten

Leid elke draad van ③ maar ④ zoals aangegeven in de illustratie.
Haal de draad door de juiste draadgeleider voor de bovenste grijper.
Schuif de draadspanningontgrendelingstoets.
haar rechts en houd deze vast. Leid de draad door de spanningsschijf in het kanaal rechts naast de draadspanningsknop. Laat de knop los.

Spanningsschijf
B Draadspanningontgrendelingstoets

LET OP!

Altijd de naaimachine erst uitzetten voordat u de volgende procedure uitvoert.

(1) Volg onderstaande procedure om de vrijper in te rijgen.

1 Open de voorkap door hem maar rechts te schuiven en de bovenkanaar u toe te halen.
2 Volg voor het inrijgen van de onderste grijper de volgorde zoals getoond in de afbeelding, en volg de blauwe kleur en de nummers naast elk van de inrijgpunten. (1-10)
3 Nadat u de draad maar ⑩ hebt geleid, trekt u de ontgrendelingshendel ⑪uit en verrolgens leidt u de draad door ⑫ en ⑬.
4 Nadat u ongeveer 10 cm draad door het oog van de naald hebt getrokken, zoals aangegeven bij ④ in de illustratie, zet u de grijper weein de richting van de pijl om deze te vergrendelen.
5 Sluit de voorklep.

OPMERKING:

Wanner u dikke draad, zoals decoratieve draad, gebruikt als de grijperdraad, leidt u de draad zoals aangegeven in de illustratie.

Leid de draad Niet door A.

IV. Soorten steken

Drienaaldsdeksteek (deksteek met drie naalden, vier draden)

Met vier draden en drie frontnaalden en de vrijperdraad naait u eendeksteek van 6 mm.

Gebruik: Ideaal voor zomen en decoratief naaiwerk.

Inrijen

• Meer bijzonderheden over het inrijgen van de machine vindt u in "III. Inrijgen" op pagina 29 tot 30.
  < De linker-, middelste en rechtenaald inrijgen >
  < De grijper inrijgen >

De spanning aanpassen

(1)Zet om te beginnen alle draadspanningsknoppen op de hieronder aangegeven waarde.

De stand van de draadspanning

Draadspanningsknop linkernaald (geel)	Draadspanningsknop middelste naald (roze)
4	4
Draadspanningsknop rechtenaald (groen)	Draadspanningsknop grijper (blauw)
4	4

LET OP!

Zorg ervoor dat de draad goed op de draadspanningssschijven is aangebracht door de knop voor het opheffen van de spanningaar rechts te schuiven enaar vast te houden, wanner de draad op de draadspanningssschijven worden aangebracht.

(2) Naai een proefsteek. (Zie "V. Naaien" op pagina 35.)
(3) Pas de spanning van elke draad aan maar gelang het resultaat van de proefsteek.

Steekrichting

Juiste draadspanning

De bovendraad vormt een rechte naad op de voorkant en de vrijperdraad vormt lussen op de achterkant van de stof.

Linker naalddraad is te los

Zet de spanningsknop van de bovendraad op een hogere waarde. Of zet de spanningsknop van de grijper op een lagere waarde.

Bovendraad is te strak

Zet de draadspanningsknop van de bovendraad op een lagere waarde. Of zet de draadspanningsknop van de grijper op een hogere waarde.

Deksteek met twee naalden, drie draden

6 mm (Breed)

Gebruik drie draden, twee frontnaalden en de grijper-draad om een deksteek van 6 mm te naaien.

Gebruik: Ideaal voor zomen en decoratief naaiwerk.

Naalden en inrijgen

• Meer bijzonderheden over hetplaatsen en verwijderen van de naald vindt u in "Naald" op pagina 27.

① Linkernaald
② Rechtenaald

BELANGRIJK!!

Draai de schroef van de ongebruikte naaldstand iets vaster, zodate er tijdens het naaien Nietuit valt.

• Meer bijzonderheden over het inrijgen van de machine vindt u in "III. Inrijgen" op pagina 29 tot 30.

< De linker- en rechtenaald inrijgen >
< De grijper inrijgen >

3 mm (Smal)

Naalden en inrijgen

• Meer bijzonderheden over hetplaatsen en verwijderen van de naald vindt u in "Naald" op pagina 27.

③ Linkernaald
④ Middelste naald

BELANGRIJK!!

Draai de schroef van de ongebruikte naaldstand iets vaster, zodate er tijdens het naaien Nietuit valt.

• Meer bijzonderheden over het inrijgen van de machine vindt u in "III. Inrijgen" op pagina 29 tot 30.

< De linker- en middelste naald inrijgen >
< De grijper inrijgen >

De spanning aanpassen

(1)Zet om te beginnen alle draadspanningsknoppen op de hieronder aangegeven waarde.

De stand van de draadspanning

6 mm (Breed)

Draadspanningsknop linkernaald (geel)	Draadspanningsknop middelste naald (roze)
4	-
Draadspanningsknop rechtennaald (groen)	Draadspanningsknop grijper (blauw)
4	4

3 mm (Smal)

Draadspanningsknop linkernaald (geel)	Draadspanningsknop middelste naald (roze)
4	4
Draadspanningsknop rechtennaald (groen)	Draadspanningsknop grijper (blauw)
-	4

LET OP!

Zorg ervoor dat de draad goed op de draadspanningssschijven is aangebracht door de knop voor het opheffen van de spanningaar rechts te schuiven enaar vast te houden, wanner de draad op de draadspanningssschijven worden aangebracht.

(2) Naai een proefsteek. (Zie "V. Naaien" op pagina 35.)
(3) Pas de spanning van elke draad aanaar gelang hetresultaat van de proefsteek.

Steekrichting

Juiste draadspanning

De bovendraad vormt een rechte naad op de voorkant en de grijperdraad vormt lussen op de achterkant van de stof.

Linker naalddraad is te los

Zet de spanningsknop van de bovendraad op een hogere waarde. Of zet de spanningsknop van de grijper op een lagere waarde.

Bovendraad is te strak

Zet de draadspanningsknop van de bovendraad op een lagere waarde. Of zet de draadspanningsknop van de grijper op een hogere waarde.

Kettingsteken naaien (dubbele hettingsteek met een naald, twee draden)

Gebruik twee draden. De middelste bovendraad en de grijperdraad.

Gebruik: Voor rechte steken, rijgen en decoratieve kettingsteek.

Naalden en inrijgen

• Meer bijzonderheden over hetplaatsen en verwijderen van de naald vindt u in "Naald" op pagina 35.

④ Middelste naald

BELANGRIJK!!

Draai de schroef van de ongebruekte naaldstand iets vaster, zodate deze er tijdens het naaien Niet uit valt.

• Meer bijzonderheden over het inrijgen van de machine vindt u in "III. Inrijgen" op pagina 29 tot 30.

< De middelste naald inrijgen >

< De grijper inrijgen >

De spanning aanpassen

(1)Zet om te beginnen alle draadspanningsknoppen op de hieronder aangegeven waarde.

De stand van de draadspanning

Draadspanningsknop linkernaald (geel)	Draadspanningsknop middelste naald (roze)
-	2
Draadspanningsknop rechtennaald (groen)	Draadspanningsknop grijper (blauw)
-	5

LET OPI!

Zorg ervoor dat de draad goed op de draadspanningssschijven is aangebracht door de knop voor het opheffen van de spanningaar rechts te schuiven enaar vast te houden, wanner de draad op de draadspanningssschijven worden aangebracht.

(2) Naai een proefsteek. (Zie "V. Naaien" op pagina 35.)
(3) Pas de spanning van elke draad aanaar gelang hetresultaat van de proefsteek.

Steerkrichting	Juiste draadspanning De bovendraad vomt een rechte naad op de voorkant en de vrijperdraad vomt lussen op de achterkant van de stof.
Linker naalddraad is te los Zet de spanningsknop van de bovendraad op een hogere waarde. Of zet de spanningsknop van de vrijper op een lagere waarde.
Bovendraad is te strak Zet de draadspanningsknop van de bovendraad op een lagere waarde. Of zet de draadspanningsknop van de vrijper op een hogere waarde.

V. Naaien

Vlakke stoffen naaien (bijvoorbeeld proeflap)

(1)Zet de persvoet omhoog en plaats de stof op de plek waar de naald neerkomt.

(2)Zet de persvoet omlaag, draai het handwiei enkele slagenaar u toe en trap het voetpedaal zachtjes in om te beginnen met naaien.

OPMERKING:

Wanner u begint te naaien of de draad hebt verwisseld, begint u met de bovendraad onder de persvoet, zodat de bovendraad boven op de persvoet komt. Draai zo nodig het handwiel enkele slagen maar u toe en knip de draad af zoals aangegeven in de illustratie.

De stof uit de machine nemen

(1) Draai met de hand het handwiel maar u toe totdat de naald in de hoogste stand staat.

Hier staat de naald in de hoogste stand.

(2) Zet de persvoet omhoog.

(3)Neem de stof stevig in uw hand, druk op de draadspanningontgrendelingstoets rechts, voor de bovendraad die momenteel worden gebruikt, om de draadspanningschijf te openen.

OPMERKING:

Pak Niet de naad vast.

LET OP!

Wees voorzichtig wonneer u de stof pakt. Het lampje is erg heet.

(4) Trek de stof langzaam in de richting van de pijl (3).

OPMERKING:

Trek de stof maarachten.

(5) Knip de bovendraad die uit de voorkant van de stof komt, af.
(6) Trek opniewu de stof langzaam in de richting van de pijl, zodat de uiteinden van de bovendraden anschter de stof wordenuitgetrokken.

(7) Knip de grijperdraad af.

(8)Alle draden worden maar achteren getrokken. Knoop alle draden aan elkaar en knip ze af.

Een deksteek naaien

(1)Bepaal hoeveel stof wordt opgevouwen.
(2) Vouw de gewenste hoeveelheid stof en strijk de vouw op z'nplaats.
(3) Meet met een liniaal en markeer met kleermakerskrijt de voorkant van de stof, zodate u kunt zich waar de rand van de gezouwen stof zit.
(4) Plaats de onderkant van de persvoet op de stof. Zorg dat de getekende markings preciets rechts naast de linkernaald ligt.
(5) Naai precies op de marketing.
(6) Nadat u klaar bent met naaien kijkt u onder "De stof uit de machine nemen" in "V. Naaien" op pagina 35 om te zien wat u verder met de draad要去en.

① Stof (oppervlak)
② Markering getekend met kleermakerskrijt
③ Linkernaald, precies links van de markingering
④ Rechternaald
(5) Stof
⑥ Naald

Cilindrische stukken naaien (bijvoorbeeld manchetten)

(1)Zet de persvoet omhoog,plaats de stof zoals aangegeven in de illustratie, zet de persvoet omlaag en begin te naaien.

(2) Werk het naaien af door ongeveer 4 cm van het begin en eind van het naaiwerk te overlappen.

OPMERKING:

Wanneer u cilindrische stukken naait voorkomt u met deze overlapping van ongeveer 4 cm dat de naad tornt.

(3) Haal de stof weg zoals worden uitgelegd in "De stof uit de machine nemen" in "V. Naaien" op pagina 35.

Voorbeelden van deksteken met twee naalden, drie draden

1) Zomen van T-shirts (enkelvoudige steek)

2) Steken (overgestekte naden/ribpatroon/schouderstukken)

3) Band bevestigen (randen van kragen, enz.) (band bevestigen)

4) Decoratie steken (decoratie steken)

5) Elastiek bevestigen (zoom met ingenaaid elastiek)

6) Kant bevestigen (vlakke verbindingsnaad)

7) Riemlussen naaien (riemlussen naaien)

Voorbeelden van deksteken met drie naalden, vier draden

1) Normaal naiwerk

4) Holle zomen

2) Zomen naaien

5) Elastisch kant bevestigen

3) Band bevestigen

Het naailampje verrangen

LET OP!

Altijd de naaimachine eerst uitzetten voordat u de volgende procedure uitvoert. De glasplaat boven het lampje is heet nadat u de machine hebt gebruikt. Wacht.daarom met het verwisselen van de lamp totdat deze is afgekoeld.

Het naailampje verrangen.

• Verwijder de dekplaat zoals aangegeven in de afbeelding.
• Draai de schroef van het beschemkapje los, en verwijder het.
• Haal het oude lampje eruit en verrang het met een新产品lampje.

① Schroef
② Dekplaat
③ Schroef
④ Beschermkapje
⑤ Lampje

VII. Specificaties van de machine

Steek

Dubbele kettingsteek met een naald, twee draden

Deksteek met twee naalden, drie draden (breed 6 mm /smal 3 mm)

Deksteek met drie naalden, vier draden (6 mm)

Naaisnelheid

1000 steken per minuut

Stecklength (pitch)

2 mm - 4 mm

Persvoet

Geleed type

Persvoetbeweging

5mm-6mm

Naald

Netto machinegewicht

7,0 kg.

FRANCAIS / NEDERLANDS

884-500

XB1163-001

0308

Printed in Taiwan
