GEBRUIKSAANWIJZING TPS 500W A1 TRONIC

Bedienings- en veiligheidsinstructies

PL

STACJA ZASILANIA

Gebruikte waarschuwingen en symbolen ...... Pagina 39

Inleiding....Pagina 40

Beoogd gebruik....Página 40

Handelsmerken ...... Pagina 40

Leveringsomvang....Página 40

Beschrijving van de onderdelen....Página 40

LCD-scherm ...... Pagina 40

Technische specificaties ...... Página 41

Veiligheidsaanwijzingen ...... Pagina 41

Werking en gebruik....Página 43

Het power station opladen ...... Pagina 43

AC-laden (laden via het stroomnet)....Página 44

Power station opladen via een zonnepaneel....Página 44

Opladen via auto....Pagina 44

Mobiele apparaten opladen met het power station 45 Pagina

De accustatus controleren (zie Afb. B). 45 Pagina

Ingangs- en uitgangsstatus (zie Afb. B) ...... Pagina 45

EPS....Pagina 45

Probleemoplossing....Página 46

Reiniging en onderhoud ...... Pagina 47

Opslag bij niet gebruik ...... Pagina 47

Afvoer....Página 47

Garantie ...... Pagina 47

Afwikkeling in geval van garantie ...... Pagina 48

Gebruikte waarschuwingen en symbolenDe volgende symbolen en waarschuwingen worden gebruikt in de gebruiksaanwijzing, op de verpakking en op het product:
	GEVAAR! Dit symbool met het signaalwoord 'GEVAAR' geeft een gevaar met een hoog risiconiveau aan dat, indien niet vermeden, tot ernstig letsel of de dood kan leiden.		WAARSCHUWING! EXPLOSIEGEVAAR!Een waarschuwing met dit symbool en het woord 'WAARSCHUWING! EXPLOSIEGEVAAR' geeft potentiële explosiedreiging aan. Het negeren van deze instructie kan leiden tot ernstig letsel of de dood en mogelijke schade aan eigendommen.Volg de instructies in deze waarschuwing om ernstig letsel, levensgevaar of schade aan eigendommen te vermijden!
	WAARSCHUWING! Dit symbool met het signaalwoord 'WAARSCHUWING' geeft een gevaar met een medium risiconiveau aan dat, indien niet vermeden, tot ernstig letsel of de dood kan leiden.		Dit symbool betekent dat de gebruiksinstructies voor gebruik van het product moeten worden gelezen.
	VOORZICHTIG! Dit symbool met het signaalwoord 'VOORZICHTIG' geeft een gevaar met een medium risiconiveau aan dat, indien niet vermeden, tot ernstig letsel of de dood kan leiden.		Gelijkstroom/-spanning
	OPGELET! Dit symbool met het signaalwoord "Let op" geeft een mogelijk risico voor materiële schade aan.		Wisselstroom/-spanning
	OPMERKING: Dit symbool met het signaalwoord 'OPMERKING' biedt extra nuttige informatie.	[07C4]	Breekbaar! Voorzichtig behandelen
	Veiligheidsinformatie Gebruiksaanwijzing		Power Delivery (PD), geïntroduceerd door USB Implementers Forum, Inc., is een specificatie voor de omgang met een hoger vermogen en maakt een snellere oplading via een USB-verbinding mogelijk.
	Polariteit van barrelconnector		De CE-markering geeft aan dat dit product voldoet aan de relevante EU-richtlijnen.

POWERSTATION

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Dit POWERSTATION (hierna "product" genoemd) is een IT-apparaat bestemd voor het opladen van mobiele apparaten en voor het leveren van stroom aan elektronische producten met een vermogen van maximum 500 W.

Dit product is niet bedoeld voor commercieel gebruik. De fabrikant is niet aansprakelijk voor schade veroorzaakt door niet-beoogd gebruik.

Handelsmerken

• USB ^ is een geregistreerd handelsmerk van USB Implementers Forum, Inc.
• Het TRONIC handelsmerk en handelsnaam is de eigendom van hun respectieve eigenaars.
• Apple, iPad, iPad Air, iPad Pro, iPhone en Lightning zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.
• Galaxy, Samsung, Samsung Galaxy zijn geregistreerde handelsmerken van Samsung Electronics Co., Ltd. in de E.U. en andere landen.
• Andere namen en producten kunnen handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaars zijn.

Leveringsomvang

1 Powerstation
1 AC-laadkabel
1 Auto-laadkabel
1 Beknopte handleiding

Beschrijving van de onderdelen

1 Handgreep
2 LCD AAN/UIT-knop
3 LCD-scherm
4 AC-uitgangsaansluiting
5 AC-vermogen AAN/UIT-knop
6 USB-C ingangs-/uitgangspoort
7 USB-A-uitgangspoort
8 DC5525-uitgangspoort
9 Autolader/12 V DC-uitgangspoort (achter siliconen beschermkap)
10 AC-ingangspoort (achter siliconen beschermkap)
11 XT60-ingangspoort voor zonne-energie IN of auto laden IN
12 Resetknop voor overbelastingsbeveiliging
13 AC-laadkabel
14 Auto-laadkabel
15 Beknopte handleiding

LCD-scherm

16 Resterend accuvermogen
17 Waarschuwingsindicator voor kortsluiting
18 Waarschuwingsindicator voor te lage spanning
19 Waarschuwingsindicator voor overbelasting
20 Waarschuwingsindicator voor overladen
21 Waarschuwingsindicator voor hoge/lage temp.
22 Ventilatorindicator
23 DC-uitgangsindicator (DC Out)
24 Totaal DC-uitgangsvermogen (Watt)
25Zonne-energie/
auto laden ingangsindicator (PV IN/Auto IN)
26 Totaal zonne-energie/auto laden ingangsvermogen (Watt)
27 AC-ingangsvermogen
28 AC-ingangsindicator
29 AC-uitgangsvermogen
30 AC-uitgangsindicator

i OPMERKING: Ga naar de sectie

"Probleemoplossing" voor informatie over de LCD-indicatoren 17-22.

● Technische specificaties

Accu:

Type accu: Li-ion-fosfaat-accu (LiFePO4)

Capaciteit: 518 Wh (19,2 V, 27 Ah)

Ingangen:

Ingang

(Oplaadmodus): 220-240 V\~50/60 Hz, 10 A Max.

(Bypass-modus): 220-240 V\~50/60 Hz, 650 W Max.

USB-C (PD) ingang: 5 V —— 3 A; 9 V —— 3 A;

$$ 1 2 \mathrm{V} = - 3 \mathrm{A}; 1 5 \mathrm{V} = 3 \mathrm{A}; $$

$$ 2 0 \mathrm{V} = - 5 \mathrm{A} 1 0 0 \mathrm{W} \text { Max }. $$

Zonne-energie/

Auto laden ingang: 11-30 V = , 8 A,

200 W Max. via XT60

Uitgangen:

AC-uitgang

(Omvormermodus): 230 V\~50 Hz, 2,2 A,

Totaal 500 W/Piek 1000 W

(Bypass-modus): 220–240 V\~50/60 Hz,

650 W Max

(Totaal: 4,8 A Max.)

DC5525 /

auto lader totale

uitvoer: 12-14,6 V = 10 A, 120 W Max.

Totaal DC+AC-

uitgangsvermogen: 650 W

Bedrijfstemperatuur: 10 - 35 °C

Opslagtemperatuur: 0 - 45 °C

Luchtvochtigheid

(geen condensatie): 10 - 70 %

Afmetingen

(met handgreep): ong. 335 x 180 x 230 cm

Veiligheidsaanwijzingen

Maak uzelf vertrouwd met alle gebruiksinstructies en veiligheidsvoorschriften voordat u het product voor de eerste keer gebruikt. Als u dit product aan een andere persoon geeft, doe dan ook alle documenten erbij.

• Controleer het product voor gebruik op zichtbare beschadiging. Gebruik het product niet als het beschadigd of gevallen is.
  Dit product kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en/of kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het product en als zij de gevaren ervan begrijpen. Kinderen mogen niet met het product spelen. Kinderen mogen dit product nooit zonder toezicht reinigen of onderhouden.

⚠ GEVAAR! Het verpakkingsmateriaal is geen speelgoed. Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Verstikkingsgevaar!

Plaats het product altijd op een vlak en effen oppervlak. Het product kan worden beschadigd wanneer het valt.

Stel het product niet bloot aan direct zonlicht of een hoge temperatuur. Het kan oververhit en onherstelbaar beschadigd raken.

- Gebruik het product niet in de buurt van een warmtebron, bijv. een verwarmingstoestel of een ander toestel dat warmte produceert.

Bedien het product niet in de buurt van open vlammen.

Het product is niet ontworpen voor gebruik in een ruimte met een hoge temperatuur of vochtigheidsgraad (zoals een badkamer) of waar een hoge hoeveelheid stof wordt gegenereerd.

Raak dit product of de aansluitstekker niet aan wanneer uw handen nat zijn. Dit kan elektrische schokken veroorzaken.

Stel het product niet bloot aan een extreem hoge temperatuur. Dit geldt in het bijzonder wanneer u van plan bent om het product in uw auto op te bergen De auto en het handschoenen kastje kunnen na een langdurige periode zeer heet worden. Haal elektrische en elektronische apparaten uit de auto.

- Gebruik het product niet onmiddellijk nadat het van een koude ruimte naar een warme ruimte is gebracht. Laat het product eerst acclimatiseren voordat het wordt ingeschakeld.

⚠ WAARSCHUWING! Open nooit de behuizing van het product. Geen enkel intern onderdeel van dit product heeft onderhoud nodig.

Raak de AC-ingang of -uitgang niet aan met een metalen voorwerp. Dit kan leiden tot elektrische schokken, koorts, brand en andere gevaren.
- Gebruik alleen de AC-aansluitingen die zijn aangegeven. Dit kan leiden tot elektrische schokken, koorts, brand, etc.

⚠ WAARSCHUWING! Gebruik het apparaat niet wanneer een stekker niet volledig ingebracht kan worden door een losse of vervormde aansluiting. Dit kan leiden tot elektrische schokken, opwarming en brand.

Om risico op het beschadigen van de elektrische stekker en snoer te beperken, trek aan de stekker en niet aan het snoer om het apparaat van de voeding te ontkoppelen.

■ Wijzig of pas het product niet zelf aan.

■ Reparaties aan het product moeten worden uitgevoerd door een geautoriseerd gespecialiseerd bedrijf of de klantenservice. Verkeerde reparaties kunnen leiden tot aanzienlijke gevaren voor de gebruiker. Dit maakt de garantie tevens ongeldig.

Stel het product niet bloot aan gedruppel en gespetter en plaats geen houders gevuld met een vloeistof, zoals een vaas of drinkglas, op of naast het product.

Schakel het product onmiddellijk uit en ontkoppel de laadkabel van het product als een brandgeur of rook wordt opgemerkt. Laat het product controleren door een gekwalificeerde technicus voordat u het opnieuw gebruikt.

Controleer de nominale vermogensspecificaties van de aansluiting of het aan te sluiten product en zorg dat deze specificaties niet overschreden worden. Dit kan leiden tot elektrische schokken, koorts, brand, etc.

Stel het product niet bloot aan een sterke impact, zoals een val of hamerslag. Dit kan leiden tot een elektrische schok, opwarming, brand of beschadiging van het product.

Verplaats het product niet wanneer het wordt opgeladen of gebruikt. Opwarming, brand, elektrische schokken of schade kunnen optreden wanneer het product tijdens het verplaatsen aan trillingen of een impact wordt blootgesteld.

■ Blokkeer de ventilator tijdens gebruik niet opzettelijk.

Zorg er tijdens de opslag, het transport of de werking van het apparaat voor dat de ventilatiesleuven niet omhoog zijn gericht.

Niet toegelaten op vliegtuigen gezien de batterijcapaciteit hoger dan 100 Wh is.

Wanneer dit power station via AC-voeding wordt opgeladen. Steek de stekker van het power station in een eenvoudig te bereiken stopcontact, zodat in geval van nood de stekker onmiddellijk uit het stopcontact kan worden getrokken.

- Trek de stekker na het opladen uit het stopcontact om het product volledig van de voeding te ontkoppelen.

Het power station zal continu een beetje stroom verbruiken, zelfs wanneer het niet is ingeschakeld, zo lang de AC-stroomkabel op de netvoeding is aangesloten. Ontkoppel het power station aldus van de netvoeding wanneer het volledig is opgeladen.

⚠ WAARSCHUWING! EXPLOSIEGEVAAR! Een verkeerde hantering van lithium-ion-accu's kan leiden tot brand, explosie, lekkage van gevaarlijke stoffen of andere gevaarlijke situaties! Gooi het product niet in vuur, de geïntegreerde accu kan exploderen.

Houd rekening met de gebruiksbeperkingen en verboden bij het gebruik van accu-aangedreven producten in situaties die gevaarlijk kunnen zijn, zoals bij benzinestations, luchthavens, ziekenhuizen, etc.

⚠ WAARSCHUWING! Zorg er tijdens het opladen voor dat het product niet is afgedekt. Het product kan oververhit raken. Laad het product nooit op via een pc of notebook. Het hoge stroomverbruik kan de pc of notebook beschadigen.

⚠ WAARSCHUWING! Plaats het product niet ondersteboven of op zijn zijkant bij gebruik of opslag, dit kan leiden tot lekkage, opwarming, brand en andere gevaren.

- Dit product is niet geschikt als stroomvoorziening voor medische noodapparatuur voor persoonlijke veiligheid, waaronder maar niet beperkt tot medische beademingsapparaten (ziekenhuisversie CPAP: Continuous Positive Airway Pressure), kunstlongen (ECMO: Extracorporeal Membrane Oxygenation). Het is geschikt voor gebruik met een thuis-beademingsapparaat (thuisversie CPAP) en moet niet onder het direct toezicht van een deskundige staan.

Volg de instructies van uw arts en raadpleeg de fabrikant voor beperkingen voor het gebruik van het apparaat. Wanneer het voor algemene medische apparatuur wordt gebruikt, houd de stroomstatus in het oog om er zeker van te zijn dat de apparatuur niet zonder stroom valt.

Schakel het product uit in vliegtuigen, in ziekenhuizen, dienstruimten (bijv. ketelruimte of elektrische ruimte) of in de buurt van medische elektronische systemen.
De uitgezonden draadloze signalen kunnen de werking van gevoelige elektronica beïnvloeden.
Houd het product minstens 20 cm verwijderd van pacemakers of implanteerbare cardio-defibrillators, gezien de elektromagnetische straling de werking van pacemakers kan verstoren.

De uitgezonden radiogolven kunnen storing veroorzaken in hoortoestellen.
Plaats het product nooit in de buurt van ontvlambare gassen of gebieden met potentiële explosieve stoffen (bijv. spuiterijen) met de draadloze componenten ingeschakeld, gezien de uitgezonden radiogolven explosie en brand kunnen veroorzaken.
- Het bereik van de radiogolven varieert door de omgevingsomstandigheden.
In geval van draadloze gegevensoverdracht is het mogelijk dat ongeoorloofde derden de gegevens kunnen ontvangen.

De OWIM GmbH & Co. KG is niet verantwoordelijk voor storing van radio's of televisies door ongeoorloofde wijziging van het product.
De OWIM GmbH & Co. KG aanvaardt verder geen aansprakelijkheid voor het gebruik of de vervanging van kabels en producten die niet door OWIM worden geleverd.
De gebruiker van het product is volledig verantwoordelijk voor het corrigeren van storing veroorzaakt dor een ongeoorloofde aanpassing van het product (zie de 2 bovenstaande punten).

● Werking en gebruik

Druk op de LCD AAN/UIT-knop 2 om dit product te activeren en de stroomindicator geeft de geschatte status van de accucapaciteit weer. Druk opnieuw op deze knop om het LCD-scherm 3 uit te schakelen.

Opmerking: het product gaat automatisch in stand-by afhankelijk van de situatie, raadpleeg hiervoor de onderstaande tabel.

Dit apparaat gaat automatisch in stand-by onder de volgende omstandigheden.

Scenario Status van LCD-scherm Uitgangsstatus Tijd om in stand-by te gaan

1 LCD-scherm UIT AC-uitgang UIT Gaat in stand-by na 10 seconden.
2 LCD-scherm UIT	AC-uitgang AAN zonder belasting	Na 2 uur AC wordt automatisch uitgeschakeld en gaat in stand-by na 10 seconden.
3 LCD-scherm AAN AC-uitgang UIT		Na 12 uur LCD-scherm wordt automatisch uitgeschakeld en gaat in stand-by na 10 seconden.
4 LCD-scherm AAN	AC-uitgang AAN zonder belasting	Na 2 uur AC wordt automatisch uitgeschakeld en vervolgens wordt LCD-scherm na 12 uur automatisch uitgeschakeld, gaat in stand-by na 10 seconden.
5 NVT met AC of DC-uitgang		Ontlaadt tot batterijvermogen 0% is en gaat vervolgens in stand-by.

i MEDEDELING:

Wanneer dit power station wordt opgeladen, kan het niet worden uitgeschakeld tenzij de laadkabel eerst wordt ontkoppeld.

- Het power station opladen

De geïntegreerde oplaadbare accu moet voor gebruik van het product volledig worden opgeladen.

Om het power station op te laden, gebruik alleen stroomvoorzieningen met een uitgangsspanning en -stroom die overeenstemmen met de nominale ingangsspanning en -stroom zoals vermeld in de sectie "Technische specificaties" van deze gebruikershandleiding.

⚠ OPGELET! Laad het power station niet op met behulp van een pc of notebook.

Om het power station zo snel mogelijk op te laden, sluit de inbegrepen AC-kabel aan op de AC-ingangspoort. Steek de stekker van de AC-kabel vervolgens in een stopcontact in de buurt.

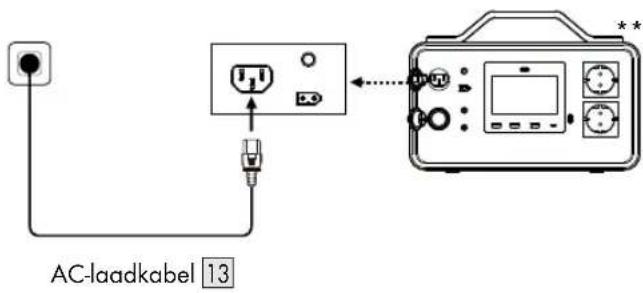

AC-laden (laden via het stroomnet)

AC-laadkabel 13

* Met AC-laden (laden via het stroomnet) kan de accu in ong. 1 uur tot meer dan 80% capaciteit opgeladen worden.

** Het type stopcontact kan verschillen in de landen van de EU. ⚠Voor laden met wisselstroom bevelen we aan om een stopcontact te gebruiken met een capaciteit hoger dan 10 A en ervoor te zorgen dat de bedrijfsstroom van het stopcontact constant meer dan 10 A is. Gebruik de inbegrepen AC-laadkabel 13 en steek de stekker van de kabel direct in een stopcontact, in plaats van een verdeelstekker te gebruiken.

Zorg dat de AC-kabel juist op de voeding is aangesloten om het smelten van de wisselstroomaansluitklemmen of het vlam vatten door een hoge temperatuur te vermijden.

U kunt het power station tevens aansluiten via andere poorten, zoals de XT60-ingangspoort voor zonne-energie/auto laden of de USB-C-ingangspoort (XT60-kabel en USB-C-kabel niet inbegrepen).

Wanneer het power station volledig is opgeladen, ontkoppel de aansluitkabel van het power station.

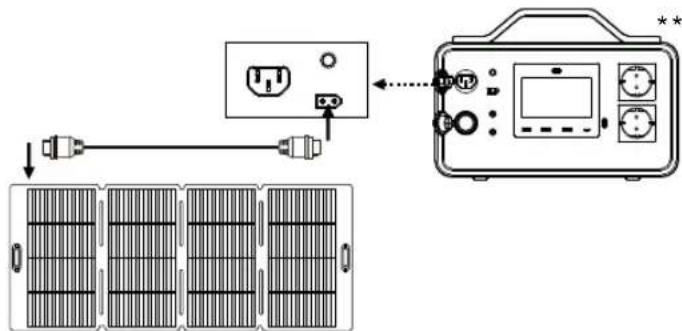

● Power station opladen via een zonnepaneel

* Gebruik de zonne-energie laadkabel (niet inbegrepen), 100 W max volledig opgeladen in ongeveer 7 uur.

** Het type stopcontact kan verschillen in de landen van de EU.

i BELANGRIJKE MEDEDELING:

1. De zonne-energie laadkabel en het zonnepaneel zijn niet inbegrepen.

2. Voordat het zonnepaneel aan dit power station wordt aangesloten, zorg dat u de gebruikershandleiding van het zonnepaneel hebt gelezen en de installatie-instructies opvolgt.

3. Zorg dat de uitgangsspanning van het zonnepaneel zich binnen de ingangsparameters voor dit power station ligt (11-30 V, 8 A, 200 W max via XT60) om het product niet te beschadigen.

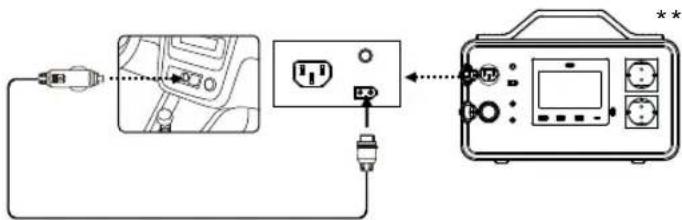

- Opladen via auto

* Gebruik de auto-laadkabel 14, 120 W max volledig opgeladen in ongeveer 6 uur.

U kunt dit power station opladen via de aanstekeraansluiting in de auto. Het product ondersteunt 12 V/24 V autoladers en een maximale laadstroom van 8 A.

- Gebruik de autolader pas om op te laden nadat de auto is gestart om te vermijden dat de auto niet start door onvoldoende accuvermogen. Zorg er tevens voor dat de stekker van de auto-laadkabel 14 op een juiste manier op de aanstekeraansluiting in de auto is aangesloten.

i BELANGRIJKE MEDEDELING:

We zijn niet verantwoordelijk voor verlies of schade door het negeren van de instructies.

** Het type stopcontact kan verschillen in de landen van de EU.

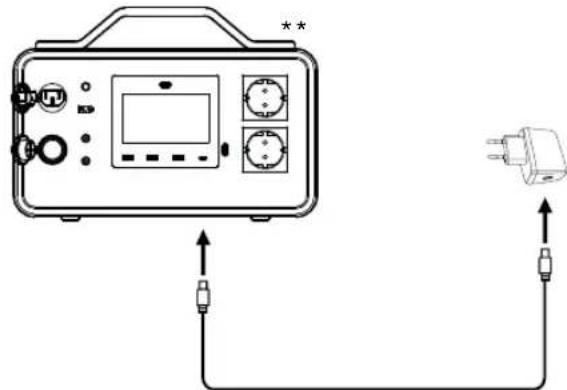

USB-C-laden

i OPMERKING: Gebruik de USB-C-laadkabel (Type C-stekker) en AC_DC-adapter om dit power station op te laden (beide niet inbegrepen).

Het LCD-scherm 3 geeft de dynamische laadstatus van de accu en zijn capaciteit in procenten* aan.

* Dit is een geschatte percentage van de capaciteit van het power station en geen daadwerkelijke meting.

⚠ OPGELET! Sluit geen op te laden apparaat op het power station aan zolang het power station aan het opladen is. Ontkoppel de laadkabel van het power station wanneer het volledig is opgeladen.

** Het type stopcontact kan verschillen in de landen van de EU.

- Mobiele apparaten opladen met het power station

□ U kunt tegelijkertijd meerdere apparaten met het power station opladen. Als alle uitgangen (AC+DC) tegelijkertijd worden gebruikt, mag de som van het uitgaand vermogen 650 W niet overschrijden.

(Wij bevelen aan het vermogen van uw apparaten voor gebruik te controleren en ervoor te zorgen dat het totaal vermogen van alle op te laden apparaten lager is dan het nominale vermogen.)

Raadpleeg de elektrische gegevens in de gebruikershandleiding van het mobiel apparaat voordat het apparaat wordt opgeladen om schade te vermijden. Laad tevens uw mobiele apparaten op met een ingangsspanning en -stroom die overeenstemmen met de nominale uitgangsspanning en -stroom van het power station zoals vermeld in de sectie "Technische specificaties" van deze gebruikershandleiding.

De USB-A- en USB-C-uitgangspoort worden automatisch ingeschakeld zodra het product wordt ingeschakeld. Druk eenmaal kort op de AC-vermogen AAN/UIT-knop 5 om hun overeenkomstige AC-uitgangsaansluitingen in te schakelen. Druk opnieuw kort om ze uit te schakelen.

⚠Wanneer de AC-uitgangsaansluiting wordt gebruikt, zorg dat het totaal vermogen van alle op te laden apparaten lager is dan het nominaal vermogen.

De accustatus controleren (zie Afb. B)

☐ U kunt op elk moment de accustatus via het LCD-scherm 3 van het power station controleren.

Druk kort op de LCD AAN/UIT-knop 2. Het LCD-scherm 3 geeft ong. 30 seconden de geschatte status van de accucapaciteit 16 weer.

- Ingangs- en uitgangsstatus (zie Afb. B)

U kunt tevens de gebruiksstatus van de in- en uitgangen van het power station via het LCD-scherm 3 controleren door op de LCD AAN/UIT-knop 2 te drukken om het scherm op elk moment te activeren en op te lichten.

- Status van AC-uitgangsvermogen30

- Totaal verbruik aan AC-uitgangsvermogen 29

- Status DC-uitgangsvermogen 23

- Totaal verbruik aan DC-uitgangsvermogen 24

- Status van AC-ingangsvermogen 28

- Totaal verbruik aan ingangsvermogen 27

- PV/auto laden ingangsvermogen 25

- Totaal PV/auto laden ingangsvermogen 26

EPS

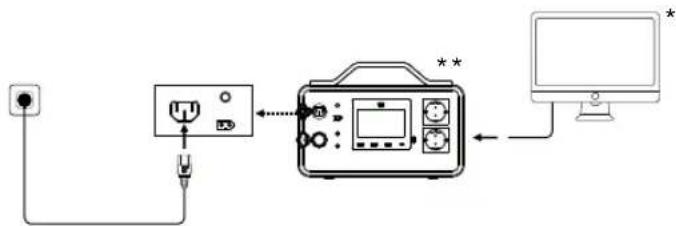

Het product ondersteunt noodstroomvoorziening (EPS). Wanneer u de netstroom aansluit op de AC-ingangspoort van het product met behulp van een AC-laadkabel 13 kunt u elektrische apparaten via de AC-uitgangspoort van stroom voorzien (In dit geval, komt de stroomt van het net en niet van het power station). In geval van een plotseling stroomonderbreking kan het product automatisch binnen 20 ms schakelen naar de accu-aangedreven voorzieningsmodus.

Dit artikel biedt alleen een basis UPS-functie. Deze functie ondersteunt geen professionele schakeltijd van 0 ms. Sluit het product niet aan op een apparaat dat 0 ms UPS vereist (zoals dataservers en werkstations, etc.). Test en bevestig de compatibiliteit voordat dit product wordt gebruikt.

We bevelen aan dat u tegelijkertijd slechts één apparaat met een max. AC-vermogen < 500 W oplaadt en geen meerdere apparaten tegelijk gebruikt om activering van de overbelastingsbeveiliging te vermijden. We zijn niet verantwoordelijk voor storing van het apparaat of gegevensverlies door het negeren van de instructies.

* Monitor is niet inbegrepen

** Het type stopcontact kan verschillen in de landen van de EU.

● Probleemoplossing

● = Probleem

● = Oorzaak

= Oplossing

- Het power station wordt niet opgeladen.

- Het is mogelijk dat het power station niet juist is aangesloten.

○ Controleer of het is aangesloten.

Om het power station op te laden, gebruik alleen een stroomvoorziening met een uitgangsspanning en -stroom die overeenstemt met de nominale ingangsspanning en -stroom zoals vermeld in de sectie "Technische specificaties" van deze gebruikershandleiding.

- Het aangesloten apparaat wordt niet opgeladen.

De accu is volledig ontladen.
○ Laad de accu op.
- Het apparaat is niet aangesloten.
○ Het apparaat is niet aangesloten. Controleer of het is aangesloten.

USB-C PD-poort voor omgekeerd opladen

- Sommige apparaten kunnen in omgekeerde richting aan dit power station opgeladen worden.

De USB-C PD-poort is een bidirectionele laadpoort en in bepaalde situaties kan omgekeerd opladen optreden.
De gebruiker moet het LCD-scherm van het power station inschakelen en vervolgens het op te laden apparaat enkele keren op dit power station aansluiten om dit probleem op te lossen.

Indicator Probleem Oplossing

	17	Is opgelicht Kortsluiting door AC-belasting		De normale werking wordt automatisch hervat na verwijdering van de AC-belasting.
	18	Is opgelicht	Accuspanning is laag, de accu schakelt alle uitgangen automatisch uit.	De normale werking wordt automatisch hervat nadat de accu is opgeladen.
	19	Is opgelicht	Overbelasting van AC-uitgang, de accu schakelt alle uitgangen automatisch uit.	Verwijder de apparaten die de overbelasting veroorzaken en start het product opnieuw om de normale werking te hervatten. Het totaal vermogen van alle aangesloten elektrische apparaten mag het totaal nominaal vermogen niet overschrijden.
	20	Is opgelicht Overbelasting bij opladen		Verwijder de laadkabel en de normale werking wordt automatisch na het opnieuw starten hervat.
	21	Is opgelicht Beveiliging tegen lage of hoge temp.		De normale werking wordt automatisch hervat nadat de accu is opgewarmd of afgekoeld.
	22	Is opgelicht Ventilator werkt.		Het is normaal dat de ventilator automatisch wordt ingeschakeld om te koelen wanneer de interne temperatuur de ingestelde waarde bereikt.

● Reiniging en onderhoud

Geen enkel intern onderdeel van het product heeft onderhoud nodig. Indringing van vocht kan het product beschadigen.

Zorg dat er geen vocht tijdens het reinigen van het product binnendringt om onherstelbare schade aan het product te voorkomen.
- Gebruik geen schurende of agressieve schoonmaakmiddelen of oplosmiddelen. Deze kunnen het oppervlak van het product beschadigen.
□ Maak het product alleen schoon met een licht bevochtigde doek en mild afwasmiddel.

● Opslag bij niet gebruik

□ Berg het product op in een droge en stofvrije ruimte die tegen direct zonlicht is beschermd.
Als u denkt het product langere tijd niet te gebruiken, laad de geïntegreerde accu volledig op om een langere levensduur te waarborgen. Laad de geïntegreerde accu regelmatig op als u denkt het product langere tijd niet te gebruiken. Dit is nodig om de accu in een goede staat te houden.

- Afvoer

Verpakking:

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten / 80-98: composietmaterialen.

Product:

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Het hiernaast afgebeelde symbool van een doorgestreepte vuilniscontainer op wieltjes geeft aan dat dit apparaat voldoet aan de richtlijn 2012/19/EG. Deze richtlijn houdt in dat u dit apparaat aan het einde van de gebruiksduur niet via het normale huisvuil mag afvoeren, maar dat u het op een speciaal hiervoor ingericht inzamelpunt, bij een milieupark of afvalverwerkend bedrijf af moet geven.

De ingebouwde oplaadbare batterij kan niet worden verwijderd om deze weg te gooien. Breng het volledig product naar een inzamelpunt voor gebruikte elektronica.

Deze afvoer is voor u gratis.

Ontzie het milieu en voer producten op een correcte manier af.

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer. Het Triman-logo geldt alleen voor Frankrijk.

Batterijen/accu's:

Milieuvervuiling door een verkeerde verwijdering van de batterijen/accu's!

Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3 jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld.

Mocht het product binnen 3 jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het - naar onze keuze - gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden.

De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, oplaadbare batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 462657_2307) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL Service Nederland

Tel.:[phone]

E-Mail:[e-mail]

BE Service België

Tel.:[phone]

Tel.:[phone] (Luxemburg)

E-Mail:[e-mail]

CE
