GEBRUIKSAANWIJZING TPB 5000 A1 TRONIC
Bedienings- en veiligheidsinstructies
PL
POWERBANK
NL/BE Bedienings- en veiligheidsinstructies Pagina 82
Gebruktewaarschuwingen en symbolen 83
Inleiding 86
Beoogd gebruik. 86
Verklaring met betrekking tot handelsmerken. . . Page 87
Inhoud verpakking . 87
Beschrijving onderdelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 88
Technische specificaties. 88
Veiligheidsrichtlijnen. 89
Voorafgaand aan het gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Werking en gebruik . 94
De powerbank opladen.. 94
De batterijstatus controeren.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mobiele apparaten opladen met de powerbankPagina97
Probleemoplossing. 98
Schoonmaken en verzorging. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Opslag wanneer nicht in gebruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Afvoer . 101
Garantie . 104
Afwikkeling in geval van garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service . 106

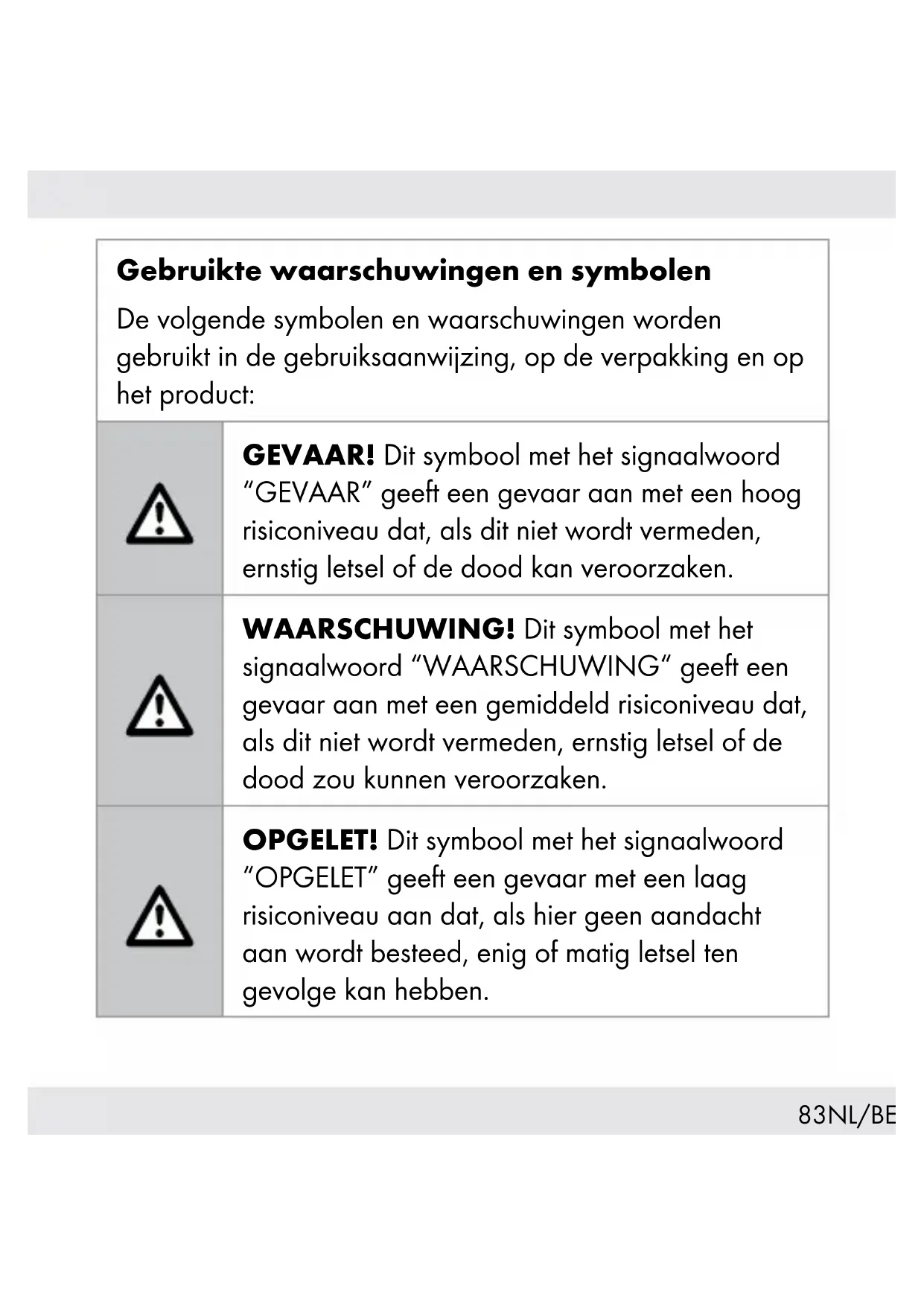

Gebruktewaarschuwingen en symbolen
De volgende symbolen en waarschuwingen worden gebruikt in de gebruiksaanwijzing, op de verpakking en op het product:
GEVAAR! Dit symbol met het signalaalwoord "GEVAAR" geeft een gevaar aan met een hoog risiconiveau dat, als dit Niet wordt vermeden, ernstig letsel of de dood kanEROorzaken.
WAARSCHUWING! Dit symbol met het signalaalwoord "WAARSCHUWING" geeft een gevaar aan met een gemiddeld risiconiveau dat, als dit Niet wordt vermeden, ernstig letsel of dedood zou=kennen zeroorzaken.
OPGELET! Dit symbol met het signalaalwoord "OPGELET" geeft een gevaar met een laag risiconiveau aan dat, als hier geen aandacht aan wordt besteed, enig of matig letsel ten gevolge kan hebben.
| Δ | LET OP! Dit symbol met het signalaalwoord "LET OP" wijst op mogelijk schade aan eigendommen. |
| i | OPMERKING: Dit symbol met het signalaalwoord "OPMERKING" biedt aanvullende nuttige informatie. |
| Δ | WAARSCHUWING! EXPLOSIEGEVAAR! Een waarschuwing met dit symbolen de woorden "WAARSCHUWING! EXPLOSIEGEVAAR" geeft de mogelijkheid van een ontploffing aan. Het Niet opvolgen van deze waarschuwing kan ernstig of fataal letsel en mogelijk schade aan eigendommen peroorzaken. Volg de aanwijzingen onder deze waarschuwing om ernstig letsel te voorkomen, gevaar voor het leven of schade aan eigendommen. |
| Dit symbool betekent dat de bedieningsinstrumentes要去en worden gevolgd bij het gebruik van het product. | |
| --- | Gelijkstroom / spanning |
| CE | De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassing�n op dit product. |
| Veiligheidsinformatie Gebruiksaanwijzing |
POWERBANK
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen vooreiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- eneiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.
Beoogd gebruik
Deze POWERBANK (hierna "product" genoemd) is een IT-apparaat dat is bedoeld om te worden gezruikt voor het opladen van mobiele apparaten die normal gesproken worden opgeladen via een USB-poort.
Dit product is nicht bedoeld voor commercieel gebruik. De fabrikant is nicht aansprakelijk voor schade die het gevolg is van nicht-beoogd gebruik.
Verklaring met betrekking tot handelsmerken
- USB® is een gedeponeerd handelsmerk van USB Implementers Forum, Inc.
- Het handelsmerk en de handelsnaam TRONIC zijn het eigendom van hun respectieve eigenaren.
- Apple, iPad, iPad Air, iPad Pro, iPhone en Lightning zichen handelsmerken van Apple Inc., gedeponeerd in de V.S. en andere landen.
- Galaxy, Samsung, Samsung Galaxyarend geregistreerde handelsmerken van Samsung Electronics Co., Ltd. in de E.U. En andere landen.
- Overige productnamen en merknamen zijn möglichk handelsmerken of gedeponeerde handelsmerken van hun respectievelijke eigenaren.
Inhoud verpakking
1 Powerbank
1 USB Type Aaar USB Type C-kabel
1 Korte handleiding
Beschrijving onderdelen
1 USB type C-ingangs- en uitgangspoort
2 USB type A-uitgangspoort
3 LED-indicator voor batterijvermogen
4 USB-kabel (USB type Aaar type C)
5 Beknopte handleiding
6 AAN/UIT-knop
7 Powerbank
Technische specificaties
Ingebouwde oplaadbare batterij:
3,7 V 57 000 mAh, 18,5 Wh (Lithium-ion)
USB Type C-ingangsspanning/
-stroom 5 V
$$ = - - - , 2, 4 \mathrm {A} $$
USB Type C-uitgangsspanning/
-stroom: 5 V
$$ = - - - , 2, 4 \mathrm {A} $$
USB Type A-uitgangsspanning/
-stroom: 5 V
$$ = = =, 2, 4 \mathrm {A} $$
Maximum uitgangsvermogen: 12W^
Maximum uitgangsstroom: 2,4 A*
Minimum uitgangsstroom: ong. 60 mA
Bedriifstemperatuur: 10 - 35 °C
Opslagtemperatuur: 0 - 45^
Vochtigheid (geen condens): 10 - 70%
Afmetingen: ca. 94,5 × 63,3 × 1,3 ~mm
Gewicht: ca. 106 g
- Als alle USB-uitgangen tegelijkkertijd worden gezählt, heeft de totale uitgangsstroom slechts 2,4 A (5 V = = 2,4 A, 12 W). De uitgangsspanning bij beiden uitgangspoorten is 5V.
Veiligheidsrichtlijnen
Maak uzelfbekend met alle gebruiksaanwijzingen en veiligheidsrichtlijnen voordat u het product voor de eerste koer gebruikt. Wanner dit product wordt doorgegeven aan derden, moet u ervoor zorgen dat u alle documentatie opneemt.
■ Controleer het product voor gebruik op zichbare externe schade. Gebruik het product Niet indien het is beschadigd ofGeVallen.
Dit product mag worden gezruikt door kinderen van 8aar of ouder en door personen met beperkte fysieke of geestelijkke capaciteiten of zonder ervaring en/of kennis, zolang ze onder toezicht staan of instructie krijgen in het veilige gebruik van het product en de bijbehorende risico's begrijpen. Laat kinderen Niet spelen met het product. Laat kinderen dit product nooit onbeheerd reinigen of onderhoden.
GEVAAR! Het verpakkingsmaterial is geen spellegood. Houd al het verpakkingsmaterial uit de buurt van kinderen. Verstikkingsgevaar!
Gebruik het product altijd op een vlak en effen oppervlak. Het product zou beschadigd können raken als het valt.
Stel het apparaat Niet bloot aanrechtstreeks zonlicht of hoge temperaturen. Het kan anders oververhitten en permanent beschadigd raken.
Gebruik het product Niet in de buurt van warmtebronnen, Zoals radiatoren of andere apparaten die warmte produceren.
Gebruik het product Niet in de buurt van open vuur.
Het product is nicht ontworpen voor gebruik in ruimtes met hoge temperaturen of vochtigheid (d.w.z. badkamers) of ruimtes waarin een grote hoeveelheid stof worden gezegeneerd.
Stel het product Niet bloot aan extreem hoge temperaturen. Dit geldt vooral als u denkt aan het bewaren van het product in uw auto. Over een langere fijsperiode zou de auto of het handschoenenkastje extreem heet+kennen worden. Verwijder elektrische en elektronische apparatenuit de auto.
Gebruik het product Niet onmiddelijk nadat het van een koude maar een warme ruimte is gebracht. Laat het product acclimatiseren voordat u het inschakelt.
WAARSCHUWING! Open de productbehuizing nooit. Dit product bevat geen interne onderdelen die onderhoud behoeven.
Het product nicht selbst omvormen of aanpassen.
Reparaties aan het product要去en worden uitgevoerd door geauthoriserde gespecialiserde bedrijven of klantendiensten. Onjuiste reparaties brengen de gebruiker in aanzienlijk gevaar. Hierdoor komt de garantie tevens te vervallen.
Stel het product Niet bloot aan druppelend water of spatwater enplaats geen holders met vloeistoffen, zoals vazen of open drankjes, bovenop of naast het product.
Schakel het product onmiddelijk uit en verwijder de laadkabel uit het product als u brand ruikt of rook ziet. Laat het product onderzoeken door een gekwalificeerd technicus voordat u het werk gebruikt.
Als u een USB-voeding gebruikt,要去 het gebruekte contact altijd eenvoudig toegankelijk zich zodate USB-voeding snel kan worden verwijderd uit het contact in geval van nood. Raadpleeg tevens de instructiehandleiding van de fabrikant.
WAARSCHUWING! EXPLOSIEGEVAAR! Onjuiste
behandeling van lithium-ionbatterijen kan leiden tot brand, explosions, lekkende gevaarlijke stoffen of andere gevaarlijke situations! Gooi het product Niet in het vuur omdat hierdoor de ingebouwde batterij zou+kennen exploderen.
Houd u aan de gebruiksbeperkingen en -verboden voor producten met batterijen in situatuies die gevaarlijk können zich, zoals benzinestations, luchthavens, ziekenhuizen, enz.
WAARSCHUWING! Let er tijdens het opladen op dat het product nicht mag worden afgedekt. Anders kan het product verhit raken.
Het product mag nooit worden opgeladen via een PC of notebook, odomat de PC of notebook beschadigd zou kuren raken als gevolg van het hoge stroomverbruik.
Voorafgaand aan het gebruik
OPMERKING: Verwijder alle verpakkingsmaterialen van product.
□ Controller tevens de inhoud van de levering binnen de verpakking om te kijken of er sprake is van schade. In geval van schade of ontbrekende onderdelen neemt u contact op met de dealer die dit product heeft verkocht.
Werking en gebruik
De powerbank opladen
De geintegreerde oplaadbare batterij要去 voor gebruik van het product volledig worden opgeladen.
Om de powerbank op te laden, gebruik alleen een stroomvoorziening met een uitgangsspanning en -stroom die overeenstemt met de nominale ingangsspanning en -stroom zoals vermeld in de sectie „Technische specificaties" van deze gebruikershandleiding.
VOORZICHTIG! Laad de powerbank nicht op met behulp van een pc of notebook.
- Om de snelste laadsnelheid te krijgen, laad de powerbank op via de poort met een USB Type C maar Type C-kabel (niet inbegrepen) en een netlader (niet inbegrepen). Sluit de USB Type C-pluggen van uw Type C
C-kabel aan op de poort 1 van de powerbank 7 en de poort van uw USB-netlader (zie afb. A).
U kunt de powerbank tevens opladen via de USB Type C-poort met behulp van de inbegrepen USB Type-AaarType C-kabel 4 met een traditionele USBlader.De oplaadtijd zal wel longer zich. Sluit de USB Type C-stekker van de USB-kabel 4 aan op de poort en sluit de USB Type-stekker van de USB-kabel 4 aan op de USB-voeding (zie afb.B).
De LED-indicator voor batterijvermogen 3 toont u het geschatte laadiveau van de interne batterij via 4 LED-lampjes zoals hieronder beschreiben:
| Status van LED-indicator 3 | Laadiveau van powerbank |
| 1 LED knippert 0 - 25 % | |
| 1 LED brandt, 1 LED knippert 25 - | 50 % |
| 2 LED branden, 1 LED knippert 50 | - 75 % |
| 3 LED branden, 1 LED knippert 75 | - 100 % |
| 4 LED branden 100 |
- Dit is een geschatte percentage van de capaciteit van de powerbank en geen daadwerkelijk meting.
OPMERKING: Als er een conventionele USB-lader worden gebruikt voor het opladen, zal de 4e LED de oorspronkelijke kleur van de batterijstatusindicator weergeven.
VOORZICHTIG! Sluit geen op te laden apparaat op de powerbank aan zolang de powerbank aan het opladen is. Ontkoppel de laadkabel van de powerbank wonneer deze volledig is opgeladen.
De batterijstatus controleren
U=knt op elk moment de batterijstatus via de LED-indicator 3 van de powerbank 7 controleren.
Druk kort op de AAN/UIT-knop 6. De LED-indicator 3 geeft ong. 30 seconden de geschatte laadstatus van de interne batterij wee.
- Mobiele apparaten opladen met de powerbank
U=kunt tegelijkkertijd meerdere apparaten met de powerbank 7 opladen. Als alle uitgangen tegelijkertijd worden gebruikt, mag de som van het uitgaand vermogen 2,4 A nicht overschrijden.
i OPMERKING: U=knt uw conventionele USB-apparaten opladen via de USB Type A-uitgangspoort 2 van de powerbank met de inbegrepen USB-kabel 4 of een USB Type A-naar-micro-USB-kabel (niet inbegrepen).
□ Als het oplaadproces nicht onmiddelijk begint, druk kort op de AAN/UIT-knop 6 om het oplaadproces te starten. De huidige batterijstatus van de powerbank 7 wordt tijdens het oplaadproces weergegeven door de LED-indicator voor batterijvermogen 3.
- Om het oplaadproces tebeeindigen, ontkoppel de USBlaadkabel van het mobiel apparaat en de powerbank 7. De powerbank worden na ongeveer 30 secondenuitgeschakeld.
Of dubbelklik op de AAN/UIT-knop 6. De powerbank en de LED-indicator voor batterijvermogen 3 wordenuitgeschakeld.
i OPMERKING:
- Als u alle USB-poorten gezruikt, zal er een spanning van 5V op de uitgangen worden geleverd. De maximale uitgangsstroom mag nicht meer dan 2,4 A bedragen voor alle uitgangen samen.
□ Als u denkt het product langere tijd Niet te gebruiken, laad de geintegreerde batterij volledig op om een langere levensduur te waarborgen. Laad de geintegreerde batterij regelmatig op als u denkt het product langere tijd Niet te gebruiken. Dit is nodig om de batterij in een goede staat te houden.
Probleemoplossing
= Probleem
= Oorzaak
=
98 NL/BE
- De powerbank 7 wordt nicht opgeladen.
Het is möglichd dat de powerbank nicht juist is aangesloten.
O Controller of die is aangesloten.
Om de powerbank op te laden, gebruik alleen een stroomvoorziening met een uitgangsspanning en -stroom die overeenstemt met de nominale ingangsspanning en -stroom zoals vermeld in de sectie „Technische specificaties" van deze gebruikershandleiding. -
Het aangesloten apparaat wordt nicht opgeladen.
De batterij is volledig ontladen.
Laad de accu op.
Het apparatus is nicht aangesloten.
Het apparaat is nicht aangesloten. Controller of het is aangesloten. Druk kort op de AAN/UIT-knop 6 om het oplaadproces te starten.
Het stroomverbruik van het aangesloten apparaat kan te laagijken.
O Controller de handleiding van uw aangesloten apparaat en kijk of het stroomverbruik van uw aangesloten apparaat overeenstemt met dit product. De minimale uitgangsstroom van de powerbank is ongeveer 60mA -
De powerbank [7] reageert nicht wanneer de knop worden ingedrukt of wanneer een apparaat is aangesloten, hoewel de batterij is opgeladen.
Het stroomverbruik van de aangesloten apparaten is te hoog. De interne overstroombeveiliging werk waarom geactiveerd.
Verminder het aantal aangesloten apparaten en druk op de AAN/UIT-knop 6.
Schoonmaken en verzorging
Dit product bevat geen interne onderdelen die onderhoud behoeven. Vocht dat het product binnenkomt, kan leiden tot schade.
Zorg ervoor dat er geen vocht het product binnenkomt tijdens reiniging om permanente beschadiging van het product te voorkomen.
Gebruik geen schurende, op oplosmiddel gebaseerde of agressieve reinigingsmiddelen. Deze können het oppervlak van het product beschadigen.
Reinig het product alleen met een enigszins vochtige doeken milde wasvloeistof.
Berg het product op een droge, stofvrijie locatie op, beschermd gegen direct zonlicht.
□ Als het product lange tijd Niet wordt gebruikt,要去 de ingebouwde batterij volledig worden opgeladen om de nuttige levensduur te verlengen. Laad de ingebouwde batterij regelmatig op als u het product een langte tijsdperiode nicht gebruikt. Dit is nodig voor het behouden van de batterij.
Afvoer
Verpakking:
De verpakking bestaatuit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.
Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze+zijn gekarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen /20-22:papier en verzelplaten/80-98: composietmaterialen.
Product:
Uw gemeinselijke overheid verstrekt informatie over de möglichkheden om het uitgediende product of te voeren.
Het hiernaast afgebeelde symbool van een doorgestreepte vuilniscontainer op wieltjes geeft aan dat dit apparaat voldoet aan de richtlijn 2012/19/ EG. Deze richtlijn houdt in dat u dit apparaat aan het einde van de gebruiksduur Niet via het normale huisvuil mag afvoeren, maar dat u het op een specialaal hiervoor ingericht inzamelpunt, bij een milieupark of afvalverwerkend bedrijf af moet gezven.
Deze afvoer is voor u gratis.
Ontzie het milieu en voer producten op een correcte manier af.
Het product, waaronder het toebehoren, en de verpakkingsmaterialen können worden gerecycled en+zijn onderhevig aan een uitgebreide verantwoordelijkheid van de
fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer. Het Triman-logogeldt alleen voor Frankrijk.
Batterijen/accu's:
Milieuverviling door een verkeerde verwijdering van de batterijen/accu's!
Defecte of verbruike batterijen/accu's要去en volgens de VERORDENING 2023/1542 worden afgevoerd. Geef batterijen/accu's en/of het apparaat af bij de waarvoor bestemdeplaatselijke inzamelstations.
Het symbol van de doorgestreepte vuilcontainer op batterijen of accu's betekent dat u batterijen en accu's nicht bij het huisvuil mag doe. Haal de batterijen/het accupack uit het product alvorens het weg te gooien. Deze kuren giftige zware metalen bevatten en vallen onder het chemisch afval.
De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwik, Pb = lood.
Garantie
Het product ward volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijk rechten. Uw wettelijk rechten worden op geen enkele manier door once hieronder vermelde garantie beperkt.
De garantie voor dit product bedraagt 3aar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.
Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn,要去en meteen na het uitpakken van het product worden gemeld.
Mocht het product binnen 3aar na aankoopdatum een materiaal- of fabricagebout vertonen, zullen wij het - maar once keuze - Gratis voor u repareren of verrangen.
De garantiperiode worden door eenplaatsgevonden garantieverlening Niet verlangd. Dit geldt ook voor verrangen en gerepareerde onderdelen.
Deze garantie vervalt als het product ward beschadigd of onjuist is gebruikt of onderhouden.
De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zich enkaarom als verbruiksartikelen worden beschouwd (bv. batterijen, oplaadbare batterijen, slangen, inktpatronen), noch dekt zich schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zich gemaatk.
Afwikkeling in geval van garantie
Om een snelle afhandeling van uw reclamatie te waarborgendient u de volgende instructies in acht te nemen:
Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 483228_2404) als bewijs van aankoop bij de hand.
Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op dechyter- of onderzijde.
Wonneer er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.
Een als defect geregistreerd product kut u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.
Service
NL
Service Nederland
Tel.:08000225537
