GEBRUIKSAANWIJZING PDST 20 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

PL

WAZ CIŚNIENIOWY Z BĘBNEM

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

NL/BE Bedienings- en veiligheidsinstructies Pagina 31

1. Inleiding ...32
   1.1 Beoogd gebruik...32.....
   1.2 Leveringsomvang 32
   1.3 Uitrusting...32
   1.4 Technische gegevens...32
2. Veiligheidsinformatie 33
   2.1 Specifieke veiligheidsaanwijzingen...3.5
3. Bediening ... 36
4. Onderhoud, reiniging en opslag ...36......
5. Afvoeren ...37.
6. Garantie van ROWI Germany GmbH 37
7. Service 38

PERSLUCHTSLANGHASPEL PDST 20 A1

1. Inleiding

Proficiat met de aankoop van uw nieuwe toestel. U hebt daarmee gekozen voor een hoogwaardig product. De gebruiksaanwijzing hoort bij het product. Deze bevat belangrijke instructies voor de veiligheid, het gebruik en het afvoeren van het apparaat. Zorg ervoor dat u voor u het apparaat gaat gebruiken vertrouwd bent met alle gebruiksen veiligheidsinstructies. Gebruik het product alleen op de manier zoals beschreven in de gebruiksaanwijzing en uitsluitend voor de aangegeven toepassingen. Overhandig bij een overdracht van het apparaat ook altijd deze gebruiksaanwijzing.

1.1 Beoogd gebruik

De perslucht-slanghaspel is gebouwd volgens de laatste stand van de techniek en de erken-de veiligheidstechnische regels gebouwd. Niettemin kunnen bij onvakkundig gebruik, of gebruik in strijd met de voorschriften gevaren van letsel en voor het leven van de gebruiker of van derden resp. schade aan het apparaat zelf en/of aan andere voorwerpen van waarde ontstaan.

De perslucht-slangtrommel wordt gebruikt voor verdeling van perslucht en is geschikt voor de universele toepassing op bijna alle gebieden van de perslucht-techniek. Dit apparaat is niet geschikt voor transport van zuurstof c.q. andere gassen. Een ander of verderstrek-kend gebruik geldt als niet volgens de voorschriften. Het risico is voor de gebruiker. Tot het gebruik volgens de voorschriften behoort ook het in acht nemen van de bedieningsen installatie-instructies alsmede het zich houden aan de onderhoudsvoorwaarden. Deze pers-luchtslanghaspel is uitsluitend bestemd voor privé-gebruik en mag niet commercieel of industrieel worden gebruikt.

1.2 Leveringsomvang

1 Persluchtslanghaspel
1 Persluchtslang 20 m
1 Bedieningshandleiding

1.3 Uitrusting

1 Draaggreep
2 Roterende handgreep
3 Snelkoppeling
4 Slang
5 Slanggeleider
6 Vastzetrem

Een artikelnummer: PDST 20 A1

Max. arbeidsdruk: 16 bar (bij 23 °C) 11 bar (bij 60 °C)

Slangtype: Type C (intensieve

service)

Slangdiameter (buiten): ∅ 11,3 mm

Slangdiameter (binnen): ∅ 6,3 mm

Wanddikte: 2,5 mm

Koppeling: DN 7,2/6 mm

Lengte: 20 m

Toepasselijk

Temperatuurbereik: -10 °C tot + 60 °C

2,5 mm Ø 6,3 mm 2,5 mm 20 m Type C Ø 11,3 mm

2. Veiligheidsinformatie

Lees alle veiligheidsinstructies en aanwijzingen.

Bij niet in acht nemen van de veiligheidsvoorschriften en aanwijzingen kan gevaar voor ernstig letsel en/of materiële schade ontstaan.

Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik.

Naast de aanwijzingen in deze bedieningshandleiding moeten de algemene veiligheidsvoorschriften en voorschriften ter voorkoming van ongevallen van de wetgever in acht worden genomen.

Bedieningshandleiding doorgeven aan derden.
Draagt u er zorg voor, dat derden dit product slechts gebruiken na de benodigde instructies te hebben gekregen.
- Kinderen uit de buurt houden en beveiligen tegen gebruik door vreemden.
Laat u het gebruiksklare of gebruikte toestel nooit zonder toezicht. Laat u in geen geval kinderen in de buurt ervan. Voor kinderen is het gebruik van dit product verboden. Beveiligt u het product tegen gebruik door vreemden.

- Wees steeds oplettend en heb altijd aandacht voor wat u doet.

Verricht geen werkzaamheden aan dit product, als u onoplettend bent resp. onder invloed van drugs, alcohol of medicijnen bent. Reeds een moment van onoplettendheid bij het gebruik van dit toestel kan tot ernstige ongevallen en letsel leiden.

Letten op beschadiging.

Controleert u het toestel voor ingebruikname op eventuele beschadigingen. Als het toestel mankementen mocht vertonen, mag het in geen geval in gebruik worden genomen.

- Geen puntige voorwerpen gebruiken.

Voer nooit puntige en/of metalen voorwerpen in het binnenste van het toestel.

■ Niet gebruiken voor andere dingen.

Gebruikt u het toestel alleen voor de doeleinden die in deze bedieningshandleiding zijn genoemd.

Geregeld controleren.

Het gebruik van dit toestel kan bij bepaalde onderdelen tot slijtage leiden. Controleert u het daarom regelmatig op eventuele beschadigingen en mankementen.

■ Uitsluitend originele accessoires gebruiken.

Gebruikt u voor uw eigen veiligheid alleen accessoires en hulpapparaten, die uitdrukkelijk in de bedieningshandleiding vermeld staan of door de producent worden aanbevolen.

- Niet gebruiken in explosiegevaarlijke omgeving.

Gebruik het toestel niet in een omgeving met explosiegevaar, waarin zich stoffen zoals brandbare vloeistoffen, gassen en met name verfen stofnevels bevinden.

2.1 Specifieke veiligheidsaanwijzingen

• Wijzigingen die de technische vooruitgang dienen, kunnen zonder vooraankondiging door de producent worden doorgevoerd en zijn mogelijk nog niet in de bedieningshandleiding verwerkt.
• Controleert u het toestel voor ingebruikneming op voll-edigheid, werking en dichtheid!
• Neem nooit een defect of niet goed werkend toestel in gebruik! Neemt u contact op met de producent of laat u het toestel door een vakkundige technicus controleren.
  ■ Ga nooit op het toestel staan!
• Houdtu het slangeinde bij het op-en afrollen vast, zodat het rondzwaaiende slangeinde niemand kan verwonden!
• Houdt u rekening met de maximale arbeidsdruk van de slang. Gebruikt u de slang alleen binnen de aangegeven parameters (zie technische gegevens).
• Bij heel lage temperaturen kan de slang inflexibel en stijf worden, dit kan wel eens problemen geven bij het oprollen!
• Let u erop, dat bij het neerleggen van de slang nooit scherpe hoeken of voorwerpen de slang beschadigen!
• Bewaart of zet u nooit de slang op een plek met rechts-treekse zonnestraling!
• Gebruikt u de slang nooit om gevaarlijke vloeistoffen (chemicaliën, zuren, logen, etc.) te transporteren.
  ■ Zet u voor het oprollen de persluchtstroom af!
  ■ Werk altijd weloverwogen en met de nodige voorzichtigheid!
• Gebruik in geen geval overmatige kracht!

3. Bediening

Houdt u het slangeinde 4 bij het op- en afrollen vast, zodat het rondzwaaiende slangeinde 4 niemand kan blesseren!
Houdt u rekening met de maximale arbeidsdruk van de slang 4. Gebruikt u de slang 4 alleen binnen de aangegeven parameters (zie technische gegevens).

1. Rol de gewenste slanglengte langzaam af door de slanggeleider 5.
2. Sluit de slang 4 aan op de compressor.

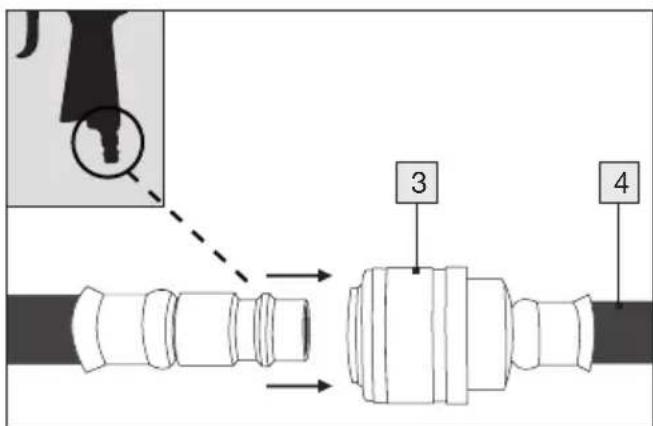

3. Verbindt u het persluchtapparaat via de snelkoppeling 3.

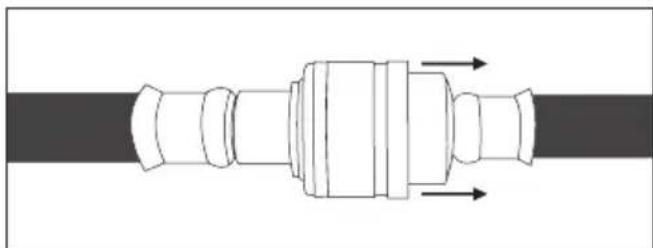

1. Verwijdert u na het werk het apparaat van de slang 4 door de koppeling 3 stevig naar achteren te trekken.

Rol na het werk de slang 4 weer in.

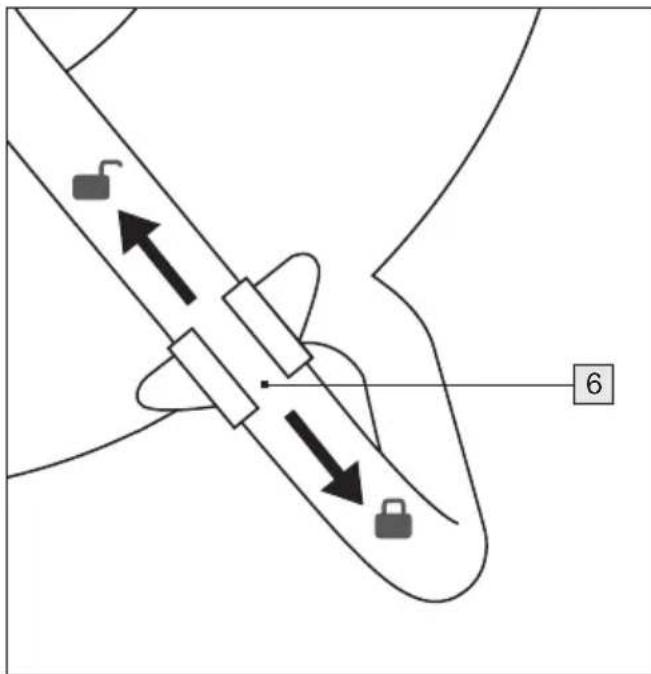

1. Vastzetrem instellen

Devastzetrem 6 van de persluchtslanghaspel bevindt zich aan de achterzijde van het toestel. Om de rem vast te zetten de kunststofhouder naar beneden trekken en om hem los te maken de kunststofhouder weer naar boven trekken.

4. Onderhoud, reiniging en opslag

Haal de slanghaspel van de persluchtbron af voor u met het onderhoud begint.

Als de slang 4 vuil mocht zijn, reinig hem dan voordat u hem inrolt. Gebruik hiervoor nooit agressieve reinigingsmiddelen!
- Controleer regelmatig de dichtheid van de slang 4.
Smeer de bewegende delen van de slanghaspel regelmatig.
- Vervang defecte en beschadigde onderdelen meteen.
Wanneer u de slang 4 niet gebruikt, rolt u de slang volledig op en bewaart u deze op een droge, schone en vorstbestendige plaats.

5. Afvoeren

De verpakking bestaat uit milieu-vriendelijke materialen, die u kunt verwijderen via de plaatselijke recyclingpunten.

Voor informatie over de wijze waar- op het afgedankte apparaat moet worden verwijderd, kunt u contact opnemen met de gemeente of het gemeentebestuur.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Het Triman-logo geldt alleen voor Frankrijk.

Let op de etikettering van de verpakkingsmaterialen bij het scheiden van afval, deze zijn gemarkeerd met afkortingen (a) en nummers (b) met de volgende betekenis 1–7: Kunststoffen/20–22: Papier en Karton/80-98: Composieten.

6. Garantie van ROWI Germany GmbH

Geachte klant,

U ontvangt op dit toestel 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken aan dit product komen aan u wettelijke rechten jegens de verkoper van het product toe. Deze wettelijke rechten worden onze hiernavolgend weergegeven garantie niet ingeperkt.

Garantievoorwaarden

De garantietermijn begint op de aankoopdatum. Gelieve de oorspronkelijke kassabon goed te bewaren. Deze is benodigd als bewijs voor de aankoop.

Indien binnen drie jaar na de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddunken – gratis voor u gerepareerd of vervangen, ofwel wordt de koopprijs vergoed. Deze garantieverstrekking vergt dat binnen de termijn van drie jaar het defecte toestel en het aankoopbewijs (kassabon) bezorgd worden en dat schriftelijk kort beschreven wordt waarin het gebrek bestaat en wanneer dit is opgetreden.

Indien het defect door onze garantie gedekt wordt, krijgt u het gerepareerde of een nieuw product terug. Met reparatie of vervanging van het product begint geen nieuwe garantietermijn.

Waarborgperiode en wettelijke reclamaties

De waarborgperiode wordt niet verlengd door de wettelijke garantie. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die eventueel reeds bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken gemeld worden. Reparaties die na het verstrijken van de waarborgperiode nodig worden, zijn tegen betaling.

Omvang van de waarborg

Het toestel werd zorgvuldig overeenkomstig strenge kwaliteitsrichtlijnen geproduceerd en vóór levering plichtsgetrouw getest.

De waarborg geldt voor materiaal- of fabricagefouten. Deze waarborg omvat geen productonderdelen die aan normale slijtage blootstaan en derhalve als sleetonderdelen kunnen worden beschouwd, noch beschadigingen van breekbare onderdelen, bv. schakelaars, accu's of onderdelen uit glas.

Deze waarborg komt te vervallen indien het product beschadigd, dan wel niet naar behoren gebruikt of onderhouden werd. Voor een vakkundig gebruik van het product moeten alle instructies uit de bedieningshandleiding nauwlettend nageleefd worden. Gebruiksdoelen en handelingen die in de bedieningshandleiding ontraden of waar-

voor gewaarschuwd wordt, moeten absoluut voorkomen worden.

Het toestel is louter voor privégebruik bedoeld, niet voor commercieel gebruik. Bij verkeerd gebruik of onvakkundige behandeling, gebruik van geweld en bij ingrepen die niet door onze geautoriseerde servicevestiging uitgevoerd werden, komt de garantie te vervallen.

Procedure in geval van garantie

Om uw verzoek snel te kunnen af handelen, volgt u de volgende instructies:

Houd voor alle vragen de kassabon en het artikelnummer (IAN 465617_2404) bij de hand als bewijs van aankoop.
- Raadpleeg het typeplaatje op het product, een gravure op het product, de titelpagina van uw gebruiksaanwijzing (linksonder) of de sticker op de achterkant of onderkant van het product voor het artikelnummer.
Als er functionele storingen of andere defecten optreden, neem dan eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.
U kunt dan een als defect geregistreerd product kosteloos opsturen naar het serviceadres dat u is opgegeven, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden.

PDF ONLINE parkside-diy.com

U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy. com. Deze QR-code brengt u rechtstreeks naar parkside-diy.com. Selecteer uw land en zoek naar de handleidingen met behulp van het zoekmasker. Het invoeren van het artikelnummer (IAN) 465617_2404 brengt u naar de gebruiksaanwijzing van uw artikel.

7. Service

Als er tijdens de werking van uw ROWI Germany product problemen optreden, gaat u als volgt te werk.

Contactopname

Het ROWI Germany service team bereikt u op:

ROWI Germany GmbH

(gratis met vast netwerk)

IAN 465617_2404

De meeste problemen kunnen reeds in het kader van het competent, technisch advies van ons service team worden verholpen.
