HASZNÁLATI ÚTMUTATÓ PDST 20 A1 PARKSIDE

Kezelési és biztonsági utalások

ATDECH

DRUCKLUFT-SCHLAUCHTROMMEL

Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

1. Bevezetés ...88
   1.1 Rendeltetésszerű használat...88.
   1.2 Szállítási terjedelem...88.
   1.3 Felszereltség...88.
   1.4 Műszaki adatok...88.
2. Általános biztonsági útmutatások ...89
   2.1 Speciális biztonsági tudnivalók...91.
3. Kezelés ....92
4. Tisztítás, karbantartás és tárolás....92
5. Ártalmatlanítás ...93
6. Jótállási tájékoztató ...94
7. Szerviz ....96

SÜRÍTETT LEVEGÓS TÖMLÓDOB PDST 20 A1

1. Bevezetés

Gratulálunk az új készülék megvásárlásához. Ezzel egy kiváló mi- nőségű termék mellett döntött. A kezelési útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírt módon és a megadott alkalmazási területeken használja. A termék továbbadásakor harmadik személynek adja át azzal együtt az összes dokumentumot is.

1.1 Rendeltetésszerű használat

A sürített-levegős tömlődob a jelenlegi müszaki szintnek és az ismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére szakszerűtlen kezelés vagy nem rendeltetésszerű használat esetén veszélyeztetheti a kezelő vagy harmadik személy testi épsegét és életét, ill. károkat okozhat magán az eszközön és/vagy más anyagi javakban.

A sürített levegős tömlődob a sürített levegő elosztására alkalmazható, és a sürített levegős technika szinte minden területén univerzálisan használható. A termék oxigén, ill. egyéb gázok szállítására nem alkalmas. Más vagy ezen túlmenő alkalmazása nem rendeltetésszerűnek minősül. A kockázat az üzemetetőt terheli. A rendeltetésszerű használat körébe tartozik a kezelési és karbantartási útmutatások, valamint a karban-tartási előírások betartása is. Ez a sürített levegős tömlődob kizárólag magánhasználatra szolgál, és nem használható kereske-delmi vagy ipari célokra.

1.2 Szállítási terjedelem

1 Súrített levegős tömlődob
1 Súrítettlevegő-tömlő 20 m
1 Használati útmutató

1.3 Felszereltség

1 Tartófogatyú
2 Elfordítható fogantyú
3 Gyorscsatlakozó
4 Tömlő
5 Tömlövezető
6 Rögzítőfék

1.4 Műszaki adatok

Cikk száma: PDST 20 A1

Max. munkanyomás: 16 bar (23 °C-on) 11 bar (60 °C-on)

Tömlőtípus: Típus C (nehéz

alkalmazási kör)

Tömlő átmérője kívül: ∅ 11,3 mm

Tömlő átmérője belül: ∅ 6,3 mm

Falvastagság: 2,5 mm

Csatoló: DN 7,2/6 mm

Hosszúság: 20 m

Alkalmazható hőmérséklet-

tartomány: -10 °C és + 60 °C között

2,5 mm Ø 6,3 mm 2,5 mm 20 m Type C Ø 11,3 mm

2. Általános biztonsági útmutatások

Olvassa át az összes biztonsági útmutatást és utasítást.

A biztonsági útmutatások és utasítások figyelmen kívül hagyása súlyos sérüléseket és/vagy anyagi károkat vonhat maga után.

Örizze meg az összes biztonsági előírást és utasítást későbbi használatra.

A jelen útmutatóban található biztonság útmutatások mellett a törvényben előírt általános biztonsági és baleset-megelőzési előírásokat is figyelembe kell venni.

A termék harmadik félnek történő továbbadása esetén adja tovább a kezelési útmutatót is.
Gondoskodjon arról, hogy ez a harmadik fél a terméket csak a szükséges utasítások betartásával használja.
- Tartsa távol gyermekektől, és védje illetéktelen használat ellen.
So ne hagyja az üzemkész vagy üzemelő eszközt felügyelet nélkül. Semmilyen esetben se engedjen gyermekeket a közelébe. Gyermekek nem használhatják a terméket. Védje a terméket illetéktelen használat ellen.
■ Legyen mindig figyelmes, és mindig figyeljen arra, amit tesz.

Ne végezzen munkálatokat a terméken, ha nem tud kellően figyelni, ill. ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Elég csak egy pillanatnyi figyelmetlenség az eszköz a használatánál ahhoz, hogy komoly sérülések és balesetek következzenek be.

Figyeljen a károsodásokra.

Üzembe helyezés előtt ellenőrizze az eszközt esetleges sérülésekre nézve. Ha bármilyen hiányosságot észlel az eszközön, semmi esetre se helyezze üzembe.

■ Ne használjon hegyes tárgyakat.

Soha ne nyúljon be hegyes és/vagy fémes tárgyakkal az eszköz belsejébe.

■ Ne használja más célra.

Csak a kezelési útmutatóban leírt célokra használja a terméket.

■ Rendszeresen ellenőrizze.

Az eszköz egyes részei a használat során kophatnak. Ezért rendszeresen ellenőrizze esetleges hiányosságok és károsodások tekintetében.

Kizárólag eredeti pótalkatrészeket használjon.

A saját biztonsága érdekében csak olyan tartozékokat és kiegészítő eszközöket használjon, amelyek kifejezetten meg vannak adva a kezelési útmutatóban, vagy amelye- ket a gyártó ajánl.

- Ne használja robbanásveszélyes területeken.

Ne használja az eszköz robbanásveszélyes területeken, ott, ahol éghető folyadékok, gázok és föként festék- és porködök képződhetnek.

2.1 Speciális biztonsági tudnivalók

• Olyan műszaki változtatásokat, amelyek a műszaki haladást szolgálják, a gyártó előzetes értesítés nélkül elvégezhet, és lehetséges, hogy ezek a kezelési útmutatóban még nem lettek figyelembe véve.
• Üzembe helyezés előtt ellenőrizze az eszközt teljességre, működőképességre és tömítettségre nézve!
• Soha ne helyezzen üzembe meghibásodott vagy működésképtelen eszközt! Lépjen kapcsolatba a gyár-tóval, és ellenőriztesse az eszközt szakképzett szakem-berrel.
• Soha ne álljon rá az eszközre!
• Le- és feltekeréskor tartsa meg szorosan a tömlővéget, hogy a lengése senkinek ne okozhasson sérülést!
• Vegye figyelembe a tömlő maximális munkanyomását. Csak a megadott paramétereken belül működtesse a tömlőt (lásd a műszaki adatokat).
• Nagyon alacsony hőmérsékleteken a tömlő rugalmatlanná és merevvé válhat, ami adott körülmények között problémát jelenthet a feltekerésekor!
• Ügyeljen arra, hogy a tömlőt a fektetésekor ne sérthes- sék meg éles sarkok vagy tárgyak!
• Soha ne tárolja vagy vezesse a tömlőt közvetlen napsugárzásnak kitett helyeken!
• Soha ne használja a tömlőt veszélyes folyadékok (vegyi anyagok, savak, lúgok stb.) szállítására.
• Feltekerés előtt zárja el a sűrített levegőt!
• Dolgozzon mindig megfontolva és a szükséges körülte-kintéssel!
• Soha ne alkalmazzon túlzott mértékű erőt!

3. Kezelés

Le- és feltekeréskor tartsa meg szorosan a tömlővéget 4, hogy a tömlő 4 lengése senkinek ne okozhasson sérülést!
- Vegye figyelembe a tömlő 4 maximális munkanyomását. Csak a megadott paramétereken belül működtesse a tömlőt 4 (lásd a műszaki adatokat).

1. Lassan tekerje ki a kívánt hosszúságú tömlót a tömlóvezetőn 5 keresztül.
2. Csatlakoztassa a tömlöt 4 a kompresszorhoz.

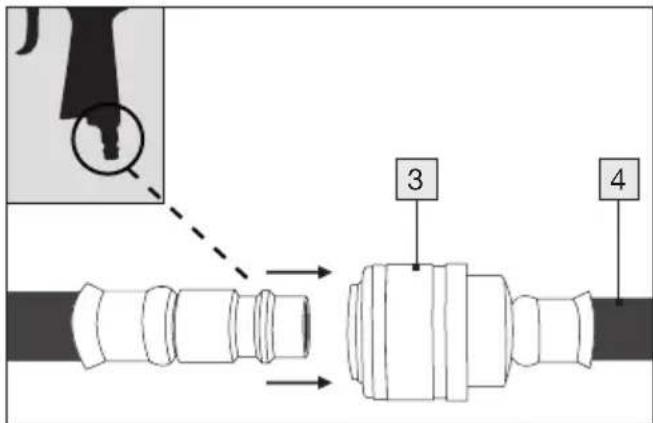

3. Csatlakoztassa a sűrített levegős szerszámot a gyorscsatlakozóval[3].

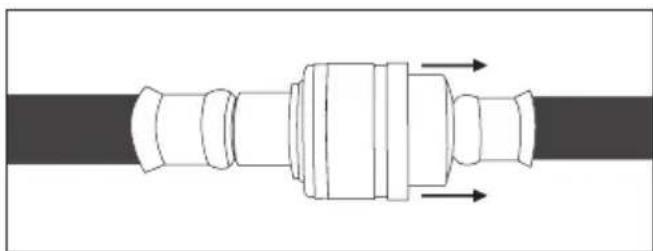

1. A munka befejezése után vegye le szerszámot a tömlőről 4 úgy, hogy erősen hátrafelé húzza a csatolót 3.

A munka végén tekerje fel ismét a tömlőt 4.

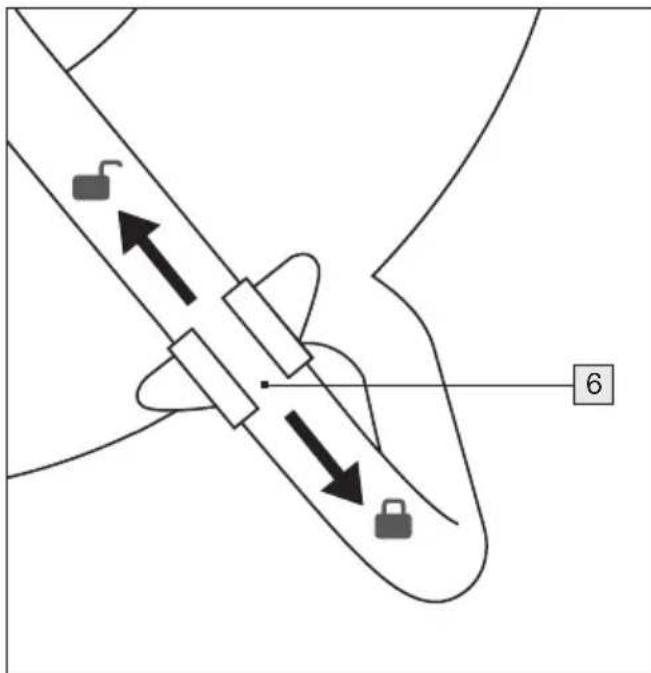

1. A rögzítőfék beállítása

A sürített levegős tömlődob rögzítőféke 6 a készülék hátoldalán található. Rögzítéshez húzza lefelé a műanyag tartót, a fék kioldásához húzza ismét felfelé a műanyag tartót.

4. Tisztítás, karbantartás és tárolás

a Válassza le a tömlődobot a sürített levegő for- rásáról, mielőtt megkezdené a karbantartást.

Ha a tömlő 4 szennyezett, akkor a feltekerése előtt tisztítsa meg. Soha ne használjon ehhez agresszív tisztítószereket!
Ellenőrizze rendszeresen a tömlő 4 tömítettségét.
Kenje be rendszeresen a tömlődob mozgó részeit.
- Haladéktalanul cserélje ki a meghibásodott vagy károsodott részeket.
- Tekerje fel teljesen a tömlót 4, ha nincs használatban, és tárolja száraz, tiszta és fagymentes helyen.

5. Ártalmatlanítás

A csomagolás környezetbarát anyagokból áll, melyeket a helyi újrahasznosító pontokon tud ártalmatlanítani.

A használaton kívüli eszköz ártalmatlanításának lehetőségei megtalálhatók a városi vagy városi közigazgatásban.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

A Triman logó csak Franciaországban érvényes.

A hulladékok szétválogatásakor vegye figyelembe a csomagoló-anyagok címkéit, amelyeket a következő jelentésű rövidítésekkel (a) és számokkal (b) jelölnek: 1–7: Műanyagok/20–22: Papír és kartonpapír/80–98: Kompozit anyagok.

6. Jótállási tájékoztató

JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Sűrített levegős tömlődob	Gyártási szám:IAN 465617_2404
A termék típusa: PDST 20 A1
A gyártó cégneve, címe és email címe:ROWI Germany GmbHWerner-von-Siemens-Str. 2776694 Forst, NÉMETORSZÁ[e-mail]	Szerviz neve, címe, telefonszáma:ROWI Germany GmbHWerner-von-Siemens-Str. 2776694 Forst, NÉMETORSZÁ[e-mail][phone]
Az importáló és forgalmazó cégneve és címe: Lidl Magyarország Kereskedelmi Bt.,H-1037Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.
2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.
3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvény-

könyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

2. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visz-szaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

3. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésból, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó

alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

1. Fogyasztói jogvita tén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja:	A hiba javításának módja:
A fogyasztó részére történő visszaadás idő-pontja:
A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

PDF ONLINE parkside-diy.com

Ezeket és számos más kézikönyvet megtekinthet és letölthet a parkside-diy.com oldalon. Ez a QR-kód közvetlenül a parkside-diy.com oldalra vezeti Önt. Válassza ki az országát, és a keresőmaszk segítségével keresse meg a kézikönyveket. A 465617_2404 cikkszám (IAN) megadásával eljuthat a cikkhez tartozó használati utasításhoz.

7. Szerviz

Amennyiben ROWI Germany-terméke használata során problémák jelentkeznének, kérjük, a következő módon járjon el:

Kapcsolatfelvétel

A ROWI Germany szervizcsapatát a következő címen érheti el:

ROWI Germany GmbH

Szerviz-forródrót: [phone]

(vonalas hívás esetében ingyenes)

IAN 465617_2404

A legtöbb probléma már a szervizcsapatunk által nyújtott kompetens műszaki tanácsadás keretében elhárítható.

ROWI GERMANY GMBH

WERNER-VON-SIEMENS-STR. 27

DE-76694 FORST

GERMANY

Versione delle informazioni · Információk állása: 08/2024

ID No.: PDST20A1-082024--LB08-02
