GEBRUIKSAANWIJZING XP2W200 Xtorm

Celtype	Lithium-ijzerfosfaatbatterij (LiFePO4)
Levenscyclus	3000+ cycli (tot 80% batterijcapaciteit)
Bescherming-type	Bescherming tegen te hoge temperatuur, bescherming tegen te lage temperatuur, bescherming tegen te hoge ontlading, bescherming tegen te hoge lading, bescherming tegen overbelasting, bescherming tegen kortsluiting, bescherming tegen te hoge stroomsterkte

BEDRIJFSTEMPERATUUR

Optimale bedrijfstemperatuur	20°C~30°C
Bereik ontladingstemperatuur	-20°C~45°C
Bereik oplaadtemperatuur	0°C~45°C
Omgevingstemperatuur bij opslag	-20°C~45°C (bij voorkeur 20°C~30°C)

2 VEILIGHEIDSRICHTLIJNEN

1. Stel de voeding niet bloot aan warmtebronnen zoals vuur of kachels.
2. Vermijd blootstelling aan water of hoge luchtvochtigheid.
3. Gebruik de centrale niet in een omgeving met sterke elektrostatische of magnetische velden.
4. Haal de centrale op geen enkele manier uit elkaar en doorboor hem niet met een scherp voorwerp.
5. Sluit de centrale niet kort met een draad of andere metalen voorwerpen.
6. Stap niet op de centrale, ga er niet op zitten en klim er niet op.
7. Houd u bij het gebruik van de centrale strikt aan de bedrijfstemperatuur die in deze gebruikershandleiding wordt vermeld. Als de temperatuur te hoog is, kan de batterij in brand vliegen of zelfs exploderen. Als de temperatuur te laag is, kunnen de prestaties en de capaciteit van het energiestation permanent ernstig worden beperkt.
8. Stapel geen zware voorwerpen op de centrale.
9. Stop de ventilator niet met geweld.
10. Stel de centrale tijdens het gebruik niet bloot aan een ongeventileerde of stoffige omgeving.
11. Vermijd botsingen, laat de centrale niet vallen en schud de centrale niet heen en weer. Als er een hevige botsing plaatsvindt, schakelt u de voeding onmiddellijk uit. Zet de centrale stevig vast tijdens transport om schokken en stoten te voorkomen.
12. Als het krachtstation per ongeluk nat wordt, plaats het dan op een veilige en open plek en houd afstand tot het droog is. Probeer het krachtstation na het drogen niet opnieuw te gebruiken. Gooi het energiestation weg of recycle het op de juiste manier.
13. Als de centrale in brand staat, gebruik dan een geschikt brandblusapparaat.
14. Gebruik een droge doek om de centrale schoon te maken als er vuil op zit.
15. Houd het voedingsstation buiten het bereik van kinderen en huisdieren.
16. Bewaar de centrale op een droge en geventileerde plaats.
17. In vochtige omgevingen is het aanbevolen om de centrale op te bergen in een vochtbestendige zak. Als er water in het product wordt aangetroffen, mag het niet meer gebruikt/opgestart worden.
18. Het wordt afgeraden om het voedingsstation te gebruiken in combinatie met medische noodapparatuur, inclusief maar niet beperkt tot medische beademingsmachines (ziekenhuisversie CPAP: Continuous Positive Airway Pressure) en kunstlongen (ECMO, Extracorporeal Membrane Oxygenation). Het voedingsstation kan worden gebruikt om CPAP's voor thuisgebruik van stroom te voorzien die niet continu door een professional hoeven te worden bewaakt. Volg altijd het advies van uw arts op en raadpleeg de fabrikant voor eventuele beperkingen op het gebruik van het apparaat. Let bij algemene medische apparatuur op de voedingstoestand om te voorkomen dat de stroom uitvalt.
19. Wanneer het voedingsstation is aangesloten op een koelkast, kunnen de stroomschommelingen van de koelkast ertoe leiden dat de voeding automatisch wordt uitgeschakeld. Het wordt aanbevolen om voor koelkasten waarin medicijnen, vaccins of andere waardevolle items worden bewaard, de "Altijd aan"-modus te gebruiken bij het aansluiten op het voedingsproduct om een continue stroomvoorziening te garanderen (zie hoofdstuk 3, AC-uitgang).

DE KRACHTCENTRALE WEGGOOEN

Als de omstandigheden het toelaten, moet je de batterij volledig ontladen en het powerstation naar een aangewezen batterij- en inzamelpunt brengen. Kijk online of er een bij jou in de buurt is.

Let op:

Gooi de centrale niet weg in gewone afval- of vuilnisbakken! De accu's met hoog vermogen vormen een ernstig risico als ze niet op de juiste manier worden weggegooid.

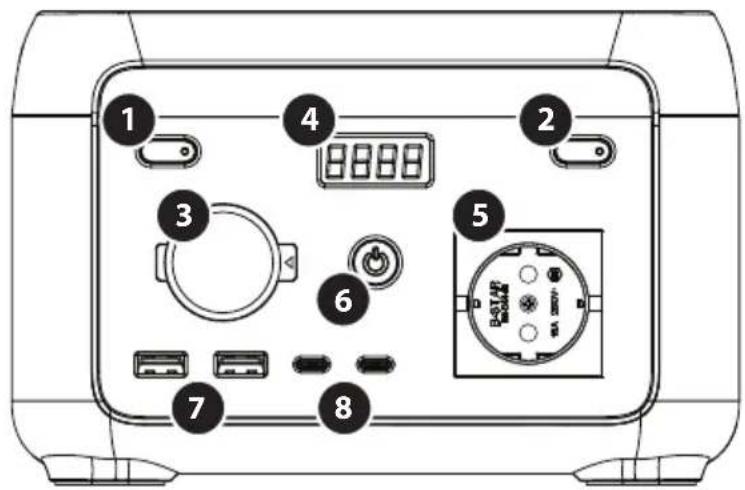

PRODUCTOVERZICHT

1 LED-verlichting
2 AC-uitgangsknop
3 Laaduitgang auto 12V
4 LCD
5 AC-uitgangsaansluiting
6 AAN/UIT-knop
7 USB-A-uitgangspoort x2
8 USB-C-uitgangspoort x2
9 AC-ingangsaansluiting
10 Invoer zonne-/autolading

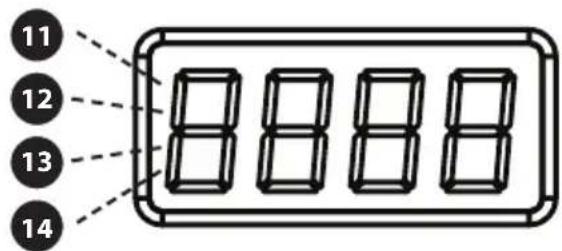

11 Resterend batterijpercentage % (b)
12 Ingangsvermogen
13 Uitgangsvermogen
14 Foutcode: raadpleeg hoofdstuk 5 voor meer informatie over de foutmelding.

11 12 13 14

GEBRUIK

Het apparaat in- of uitschakelen

• Druk op de hoofdschakelaar of het apparaat in te schakelen. Het scherm wordt ingeschakeld en het hoofdvoedingslampje gaat branden.
• Als de voeding 5 minuten aanstaat zonder bediening, wordt het LCD-scherm automatisch uitgeschakeld.
• Druk kort op de aan/uit-knop om het LCD-scherm in of uit te schakelen.
• Houd de hoofdschakelaar ingedrukt om de centrale volledig uit te schakelen.
• Tijdens normaal gebruik (als de batterij meer dan 5% is opgeladen), is de standaard stand-bytijd van dit product 2 uur.
• Als de AC-uitgang wordt uitgeschakeld en er 2 uur lang geen lading of ontlading is, wordt het product automatisch uitgeschakeld. Als het oplaadniveau van de batterij 5% of minder is, schakelt het voedingsstation over naar de spaarstand, waarna het de stand-bytijd op intelligente wijze aanpast.
• Druk tijdens normaal gebruik lang op de LED-lichtknop 1 om de modus "Altijd aan" te activeren (het batterijpictogram begint te knipperen).
• Druk nogmaals lang om de modus "Altijd aan" uit te schakelen.
• Let op: Activeer de modus "Altijd aan" alleen wanneer dat nodig is. (De automatische uitschakeling is bedoeld om de batterij te beschermen tegen te weinig stroom)

LED-lampen

- Druk kort op de LED-lichtknop 1 om te schakelen tussen vier helderheidsniveaus: laag, medium, hoog, SOS en uit.

Opmerking: Als je de AC Hz/Frequentie moet aanpassen, zorg er dan eerst voor dat er geen AC input is. Houd vervolgens de knop AC-uitgang 2 seconden lang ingedrukt. Als de wijziging is gelukt, knippert het pictogram AC-uitgang op het scherm 3 keer.

12V DC uitgang (autolaaduitgang)

• De 12V DC-uitgang 3 is standaard ingeschakeld wanneer de centrale wordt ingeschakeld.

USB-uitgang

• USB-uitgang 7 en 8 is standaard ingeschakeld nadat de centrale is ingeschakeld.

AC-uitgang

• Druk na het inschakelen van de centrale kort op de aan/uit-knop 2 om de AC-uitgang in te schakelen 5 Druk nogmaals kort op de aan/uit-knop van de AC-uitgang om deze uit te schakelen.
• De stand-bytijd van de AC-uitgangspoort is standaard 1 uur. Na 1 uur zonder belasting op de AC-uitgangspoort, wordt de AC-uitgang automatisch uitgeschakeld.
• Druk tijdens normaal gebruik lang op de LED-lichtknop 1 om de modus "Altijd aan" te activeren (het batterijpictogram begint te knipperen).

- Druk nogmaals lang om de "Altijd aan"-modus uit te schakelen. Let op: Activeer de modus "Altijd aan" alleen wanneer dat nodig is. De automatische uitschakeling is bedoeld om de batterij te beschermen tegen te weinig stroom. Als je de AC-uitgang niet gebruikt, schakel deze dan uit om stroom te besparen.

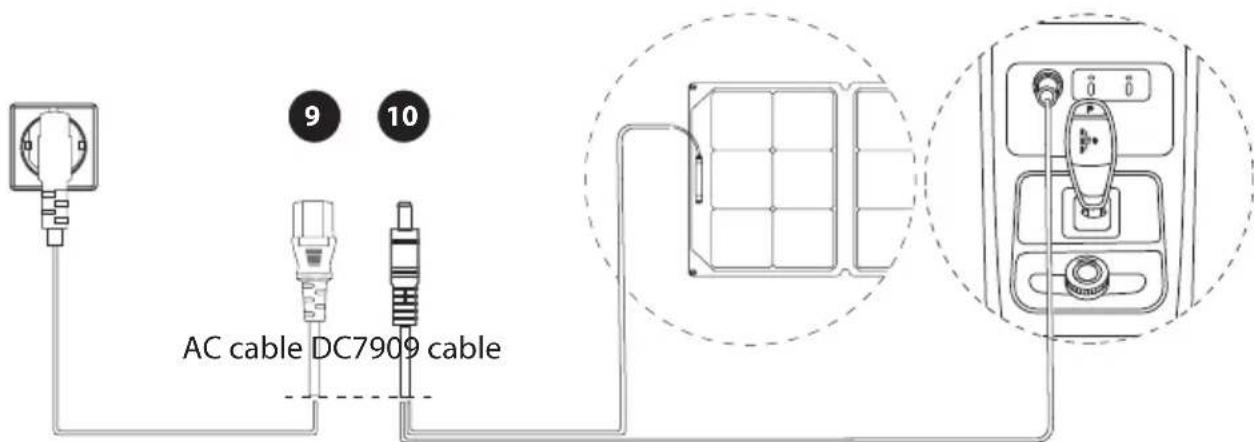

DE CENTRALE OPLADEN

AC opladen

• Gebruik de meegeleverde AC-kabel met de AC-ingangsaansluiting
• In de snellaadmodus duurt het ongeveer 1,5 uur om de power station volledig op te laden.

Opmerking: Gebruik alleen de meegeleverde AC-kabel voor het opladen. De AC-oplaadkabel moet rechtstreeks in een stopcontact in de muur worden gestoken. Het gebruik van andere AC-laadkabels wordt niet gedekt door onze garantie.

PV opladen

• PV-lading maakt gebruik van de zonne-/autoladingingang
- Volg de gebruikershandleiding van het zonnepaneel om het zonnepaneel aan te sluiten.
- Als u een zonnepaneel van een ander merk gebruikt, controleer dan voordat u het zonnepaneel aansluit of de uitgangsspanning binnen de specificaties van de centrale valt (max. 24V) om schade te voorkomen.
- De ingangsconnector is DC7909. Als je een adapter nodig hebt van MC4 naar DC7909, koop deze dan zelf.
- Het duurt ongeveer 2,5 uur om de power station volledig op te laden.

Auto opladen

• Het laadstation kan worden opgeladen via de zonne-/auto-ingang 10 met de laadkabel DC7909 en het 12V-stopcontact in je auto. Het moet worden opgeladen nadat de auto is gestart om te voorkomen dat de accu van de auto te leeg raakt.
• Het duurt ongeveer 2,5 uur om de power station volledig op te laden.

AC cable DC7909 cable

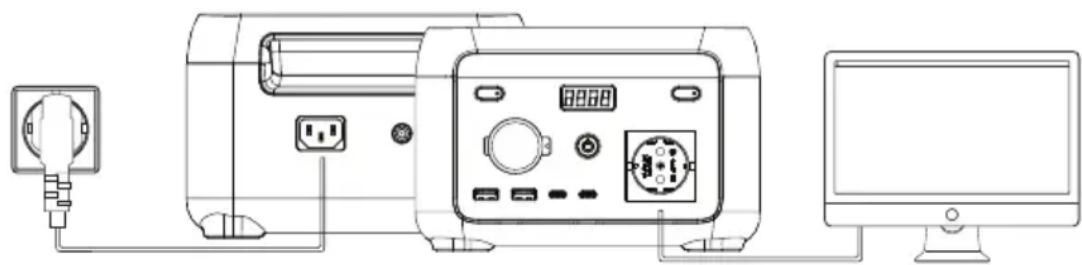

EPS-FUNCTIE

Dit product ondersteunt de EPS-functie (noodstroomvoorziening). Als het product in de Pass-Through-modus wordt gebruikt (de energiecentrale laadt op en levert tegelijkertijd vermogen) en het elektriciteitsnet plotseling stroom verliest, schakelt de energiecentrale binnen 10 milliseconden automatisch over naar de batterijvoedingsmodus.

Opmerking:

Deze functie ondersteunt geen schakeling van 0 milliseconden. Sluit hem niet aan op apparaten die een echte UPS (ononderbroken voeding) nodig hebben, zoals dataservers en werkstations. Als u het niet zeker weet, voer dan meerdere tests uit om te bevestigen of het compatibel is met uw opstelling.

PowerBoost heeft een dynamische spanningsregeling die op intelligente wijze de spanning verlaagt terwijl de vereiste stroom nog steeds wordt geleverd. Dit betekent effectief dat de meeste van je apparaten nog steeds kunnen werken, terwijl ze binnen de veilige uitgangslimieten van de centrale blijven.

Voorbeeld:

Je wilt een waterkoker van 250 W aansluiten op de 200 W Mini Power Station.

Wanneer je je apparaat aansluit, wordt PowerBoost automatisch geactiveerd en wordt de uitgangsspanning marginaal verlaagd totdat de waterkoker effectief op 200W werkt. Het resultaat is dat het water langzamer kookt dan normaal, maar nog steeds snel genoeg om normaal te functioneren.

• Met PowerBoost kun je veilig een grote verscheidenheid aan apparaten aansluiten die je anders helemaal niet zou kunnen aansluiten.
• PowerBoost is het meest effectief voor producten met verwarmingen en motoren. Het is niet geschikt voor sommige elektrische apparaten met spanningsbeveiliging (zoals precisie-instrumenten).

5 PRODUCTINFORMATIE

IN DE DOOS

Welk type batterij wordt gebruikt?

Lithium-ijzerfosfaatbatterij (LiFePO4).

Welke apparatuur kan worden aangesloten op de AC-uitgangspoorten?

De AC-uitgang kan kleine huishoudelijke apparaten van stroom voorzien. We raden aan het vermogen van de apparatuur te controleren voor gebruik, om er zeker van te zijn dat de som van het benodigde vermogen binnen de nominale specificatie van de centrale valt.

Hoe maak ik de centrale schoon?

Reinig het apparaat met een droge, zachte en schone doek of tissue.

Hoe berg ik de centrale veilig op?

Schakel het apparaat uit en bewaar het op een droge en geventileerde plaats. Niet blootstellen aan water of hoge luchtvochtigheid. Voor langdurige opslag raden we aan het product om de 3 maanden te gebruiken. Laat de batterij leeglopen tot 0% en laad hem daarna volledig op tot 100% voordat je hem opbergt.

Kan de centrale worden meegenomen aan boord van vliegtuigen?

Nee, de batterij overschrijdt de capaciteitslimiet van 100Wh.

ONDERHOUD

• het wordt aanbevolen om de centrale te gebruiken en op te slaan bij een omgevingstemperatuur van 20\~30°C. Houd de centrale uit de buurt van water, hitte en metalen onderdelen.
• Voor langdurige opslag raden we aan het product om de 3 maanden te gebruiken. Laat de batterij leeglopen tot 0% en laad de centrale vervolgens volledig op tot 100% voordat je hem opbergt.
• Om veiligheidsredenen mag de centrale niet opgeslagen worden bij temperaturen boven 45°C of onder -10°C.
• Als het oplaadniveau lager is dan 1%, laad dan op tot 60%. Langdurige opslag bij zeer laag vermogen kan onherstelbare schade aan de batterijcellen veroorzaken en de levensduur van het product verkorten.
• als het batterijniveau te laag is voordat het powerstation voor langere tijd wordt opgeborgen, schakelt het product over naar de diepe slaapmodus en kan het product alleen worden gebruikt nadat het (druppelsgewijs) is opgeladen.

DISCLAIMER

Het product heeft een ingebouwd batterijbeheersysteem (BMS) dat bescherming biedt tegen overbelasting, overontlading, overstroom, kortsluiting, hoge en lage temperatuur en abnormale communicatie. Tijdens het gebruik van dit product kan bescherming optreden en een onderbreking van de uitvoer veroorzaken. Schade veroorzaakt aan speciale apparatuur, zoals medische apparatuur, servers, door het indirecte stroomverlies veroorzaakt door een toevallige stroomstoring zijn niet aansprakelijk voor Xtorm of Telco Accessories B.V.

Xtorm of Telco Accessories B.V zijn niet wettelijk aansprakelijk voor ongevallen veroorzaakt door illegal gebruik, zelfontmanteling of door de mens veroorzaakte schade.

Lees deze gebruikershandleiding voordat u de energiecentrale in gebruik neemt, zodat u deze grondig begrijpt en op de juiste manier gebruikt. Bewaar de gebruikershandleiding na het lezen zodat u deze later kunt raadplegen. Onjuist gebruik kan leiden tot ernstig letsel voor uzelf of anderen, of tot schade aan het product en verlies van eigendommen. Zodra u de centrale gebruikt, wordt u geacht alle voorwaarden en de inhoud ervan te hebben begrepen en geaccepteerd. Gebruikers beloven verantwoordelijk te zijn voor hun handelingen en alle gevolgen die daaruit voortvloeien. Wij zijn niet aansprakelijk voor enig verlies dat voortvloeit uit het niet opvolgen van deze gebruikershandleiding.

FCC-verklaring

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is onderworpen aan de volgende twee voorwaarden:

(1) Dit apparaat mag geen schadelijke interferentie veroorzaken.

(2) Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

1. Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Opmerking: Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, volgens deel 15 van de FCC-voorschriften. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonwijk. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Als het apparaat niet geïnstalleerd en gebruikt wordt volgens de instructies, kan het schadelijke interferentie veroorzaken met radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden bij een bepaalde installatie. Als dit apparaat schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en aan te zetten, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

- Heroriënteer of verplaats de ontvangstantenne.

- Vergroot de afstand tussen de apparatuur en de ontvanger.

- Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/televisiemonteur voor hulp.

Dit apparaat moet worden geïnstalleerd en gebruikt met een minimale afstand van 20 cm tussen de straler en uw lichaam.

ISEO-verklaring

Dit apparaat bevat zender(s)/ontvanger(s) die vrijgesteld zijn van vergunning en die voldoen aan de RSS(s) van Innovation, Science and Economy Development Canada. Het gebruik is onderworpen aan de volgende twee voorwaarden:

Dit apparaat mag geen storing veroorzaken.

Dit apparaat moet alle interferentie accepteren, inclusief interferentie die ongewenste werking van het apparaat kan veroorzaken.

Dit apparaat moet worden geïnstalleerd en gebruikt met een minimumafstand van 20 cm tussen de radiator en uw lichaam.

Dit apparaat is in overeenstemming met de CNR d'Industrie Canada die van toepassing is op radiotoestellen die vrijgesteld zijn van vergunning. L'exploitation est autorisée aux deux conditions suivantes:

Pictogram	Foutbeschrijving Oplossing
02 Error	Drukverschil is te groot	De centrale herstelt zich automatisch. Als de fout 3 keer binnen 1 minuut optreedt, wordt de centrale vergrendeld en wordt de hersteltijd verlengd. De centrale kan worden hersteld door hem opnieuw in en uit te schakelen.
04 Error	Batterij OTP (beveiliging tegen te hoge temperatuur) fout	Schakel de centrale uit. Hervat het opladen nadat de temperatuur weer normaal is.
05 Error	Batterij UTP (onder temperatuurbeveiliging) fout
06 Error	OCP-fout (overstroombeveiliging)	Verwijder het apparaat dat de overstroom veroorzaakt. De centrale herstelt automatisch. Als de fout 3 keer binnen 1 minuut optreedt, wordt de centrale vergrendeld en wordt de hersteltijd verlengd. Het energiestation kan dan worden hersteld door het opnieuw in en uit te schakelen.
08 Error	Abnormaal voorladen Schakel in	en weer uit om de fout te herstellen.
09 Error	Fout batterij onderspanning	Neem contact op met de klantenservice als het oplaadproces mislukt, het opladen herhaaldelijk mislukt of het opladen niet lukt.
11 Error	Abnormale accuspanning INV	De centrale herstelt zich automatisch. Als de fout 3 keer binnen 1 minuut optreedt, wordt de centrale vergrendeld en wordt de hersteltijd verlengd. De centrale kan dan worden hersteld door hem opnieuw in en uit te schakelen.
12 Error	Netspanning of frequentiefout	De fout wordt opgeheven wanneer het net weer normaal is.
13 Error	Abnormale INV BUS-spanning	De centrale herstelt zich automatisch. Als de fout 3 keer binnen 1 minuut optreedt, wordt de centrale vergrendeld en wordt de hersteltijd verlengd. De centrale kan worden hersteld door hem opnieuw in en uit te schakelen.
14 Error	Abnormale INV-uitgang
15 Error	INV ontladingsoverbelasting	Verwijder het apparaat dat de overbelasting veroorzaakt. De centrale herstelt zich automatisch. Als de fout 3 keer binnen 1 minuut optreedt, wordt de centrale vergrendeld en wordt de hersteltijd verlengd. De centrale kan dan worden hersteld door hem opnieuw in en uit te schakelen.
16 Error	Overbelasting van de lading	Als er een overbelasting optreedt, moet het apparaat dat de overbelasting veroorzaakt worden losgekoppeld. Het systeem zal dan automatisch opnieuw instellen. Echter, als dit drie keer binnen één minuut gebeurt, zal de automatische herstelactie vertraagd zijn. In dat geval moet het powerstation handmatig worden uit- en ingeschakeld om de normale werking te hervatten.
17 Error	INV Tz	De centrale herstelt automatisch nadat de fout is verholpen.
19 Error	INV-uitgang kort	De fout wordt hersteld na het uit- en inschakelen van het voedingsstation.
20 Error	MOSFET OTP-fout (beveiliging tegen te hoge temperatuur)	Nadat het apparaat is verwijderd en opnieuw is opgestart, is de fout hersteld.
21 Error	Ventilatorstop	Controleer de ventilator op verstoppingen, zet hem aan en uit, neem contact op met de klantenservice als hij nog steeds niet werkt.
22 Error	Fout zachte start ontladen	De centrale herstelt automatisch nadat de fout is verholpen.
23 Error	Charge soft start error	De centrale herstelt zich automatisch. Als de fout 3 keer binnen 1 minuut optreedt, wordt de centrale vergrendeld en wordt de hersteltijd verlengd. De centrale kan dan worden hersteld door hem opnieuw in en uit te schakelen.
24 Error	MOSFET UTP-fout (onder temperatuurbeveiliging)	Automatisch herstel nadat de centrale is opgewarmd.
27 Error	DC-ingang hardware verbelastingsbeveiligingsfout	Verwijder de DC-lading, automatisch herstel na het aansluiten van DC en inschakelen.
28 Error	DC-ingangssoftware overlaadbeveiligingsfout	Stop het DC-laden, automatisch herstel na het aansluiten van DC en inschakelen.
30 Error	Fout bij laaduitgang auto OCP (overlaadbeveiliging)	Uitgang uitschakelen, handmatig herstellen nadat fout is hersteld.
31 Error	Fout PV-uitgang OVP (overspanningsbeveiliging)	Als je de PV-laadinterface verwijdert, wordt deze na een bepaalde tijd automatisch hersteld.
32 Error	Beveiliging tegen overspanning van DC-ingangsspanning	Verwijder de DC-laadinterface gedurende een bepaalde tijd om automatisch te herstellen of controleer of de DC-uitgangszekering is losgekoppeld.
35 Error	Beveiligingsfout over temperatuur DC-ingang	DC stoppen. Automatisch herstel nadat de fout is verholpen.
38 Error	Abnormale communicatie	In- en uitschakelen of de gebruiksomgeving wijzigen. Neem contact op met de klantenservice als het probleem niet is opgelost.
43 Error	De accuspanning is te laag. De batterij is kapot.	Neem contact op met de klantenservice.

Als geen van de bovenstaande informatie uw probleem kan oplossen, neem dan contact op met de klantenservice voor overleg.

Als er een waarschuwing optreedt tijdens het gebruik van dit product en het waarschuwingspictogram verdwijnt nog steeds niet na het opnieuw opstarten van het apparaat, stop dan onmiddellijk met het gebruik ervan (probeer niet op te laden of te ontladen).

ALLGEMEIN

Gewicht	2000 gr
Abmessungen	200 x 134 x 130 mm
Kapazität der Batterie	102.4Wh 25,6V == 4Ah
AUSGABE
AC-Steckdose	Reine Sinuswelle, 200W (Spitze 250W), 220-240V~, 50Hz/60Hz, 1,1A
USB-A1/A2	5V==2,4A, 12W Max.
USB-C2	5/9/12/15== 3A, 20V==3,25A, 65W Max.
USB-C1	5/9V==3A, 12V==2,5A, 15V==2A, 20V==1,5A, 30W Max.
Autoladegerät	12.6V==8A, 100W Max.

EINGABE

AC-Eingang (Akkuladung)	max. 120W, 0,7A, 220-240V~, 50Hz/60Hz
AC-Eingang (Durchschleifung)	320W Max, 1.8A, 220-240V~, 50Hz/60Hz
PV Solar-Eingang	max. 50W, 12~24V ==4A
Auto-Ladeeingang	max. 50W, 12V==4A

BATTERIE
