GEBRUIKSAANWIJZING DSA-3522-E Bostitch

Gereedschap van BOSTITCH is ontworpen voor uitermate tevreden klanten, en is ontworpen om maximale prestaties te leveren in combinatie met uiterst nauwkeurige bevestigingsmiddelen, gebouwd volgens dezelfde veeleisende normen. Het gereedschap levert een efficiënte, betrouwbare dienst als u het juist en behoedzaam gebruikt. Zoals bij elk elektrisch gereedschap moet u de instructies van de fabrikant opvolgen voor de beste resultaten.

Let op: Voor uw specifieke toepassing van het gereedschap kunnen er extra veiligheidsmaatregelen vereist zijn. Neem contact op met uw BOSTITCH-vertegenwoordiger of verkoper voor vragen over (het gebruik van) het gereedschap.

LET OP: BOSTITCH NEEMT GEEN VERANTWOORDELIJKHEID OP ZICH VOOR HET PRODUCT ALS U HET GEBRUIKT MET BEVESTIGINGSMIDDELEN OF ACCESSOIRES DIE NIET VOLDOEN AAN DE SPECIFIEKE VEREISTEN DIE ZIJN GESTELD AAN ECHTE NAGELS, NIETJES, ACCU'S, BRANDSTOFCELLEN, LADERS EN ACCESSOIRES VAN BOSTITCH.

BEPERKTE GARANTIE

BOSTITCH garandeert dat zijn producten en bijbehorende reserveonderdelen vrij zijn van tekortkomingen wat betreft het ontwerp, de materialen of de afwerking. Wanneer een product een defect blijkt te vertonen, zal BOSTITCH het betreffende product naar eigen keuze herstellen of vervangen binnen 90 dagen na aankoop. Dit geldt niet voor producten die niet naar behoren zijn gebruikt in overeenstemming met de bijbehorende instructies of met andere door BOSTITCH gegeven specificaties, of die zijn veranderd of aangepast door anderen dan BOSTITCH of beschadigd door de gebruiker. Noch verleent Stanley enige garantie op defecten die het gevolg zijn van normale slijtage.

SPECIALE GARANTIES. ELKE VERKOOPGARANTIE OF GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL IS BEPERKT TOT DE DUUR VAN DEZE GARANTIE. BOSTITCH IS NIET AANSPRAKELIJK VOOR INCIDENTELE OF GEVOLGSCHADE.

Het is in sommige landen niet toegestaan om beperkingen te stellen aan de duur van een inbegrepen garantie of aan incidentele of gevolgschade. De bovenstaande beperkingen of uitsluitingen zijn derhalve wellicht niet op uw situatie van toepassing. Deze garantie geeft u specifieke wettelijke rechten, en wellicht hebt u ook andere rechten. Dit varieert van staat tot staat en van land tot land. Producten waarvan de eindgebruiker gedurende de garantieperiode vaststelt dat ze een defect vertonen, kunnen samen met een aankoopbewijs voor rekening van de gebruiker worden opgestuurd naar ons regionale reparatiecentrum.

ACCESSOIRES

Dit gereedschap wordt geleverd met de volgende accessoires:

1) Batterijlader x 1
2) Koffer x 1
3) Batterij x 2
4) Stekker lader (DC) x 1

SYMBOLEN

Het etiket van uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	Volt
A	Ampère
Hz	Hertz
W	Watts
=== of DC Gelijkstroom

≈ of AC/DC Wissel-of gelijkstroom

A	Veiligheidswaarschuwing

□	Klasse II Bouw (dubbel geïsoleerd)

Aardklem

Ah	Ampère-uren

Wh

Watturen

VIBRATIE-EMISSIENIVEAU

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.

d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de "off" (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.

d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.

e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

5) GEBRUIK EN VERZORGING VAN GEREEDSCHAP OP ACCU

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.

4) GEBRUIK EN VERZORGING VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.

b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.

d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.

b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.

c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brand veroorzaken.

d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Zorg dat uw gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeerd.

e) Onderhoud elektrische gereedschappen

Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

VEILIGHEIDSVOORSCHRIFTEN VOOR NIETMACHINES

- Ga er altijd vanuit dat er nieten in het gereedschap zitten. Wanneer onzorgvuldig met het nietmachine wordt omgegaan, kan dat tot gevolg hebben dat er onverwacht nieten worden afgeschoten en dat er daardoor persoonlijk letsel ontstaat.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

Richt het gereedschap niet op uzelf of op iemand die bij u staat. Wanneer de trekker onverwacht wordt overgehaald, zullen nieten worden afgevuurd en dat kan persoonlijk letsel tot gevolg hebben.

• Stel het gereedschap pas in werking als het stevig tegen het werkstuk is geplaatst. Als het gereedschap geen contact maakt met het werkstuk, kunnen nieten worden weggeschoten in een onbedoelde richting.
• Neem de accu los van het gereedschap wanneer er nieten in het gereedschap vast komen te zitten. Wanneer u nieten die vastzitten, losmaakt, kan het nietmachine onbedoeld in werking treden als de accu nog in het gereedschap zit.
• Gebruik deze nietmachine niet voor het bevestigen van elektriciteitskabels. Het is niet ontworpen voor elektrische installaties, het kan de isolatie van de elektriciteitskabels beschadigen waardoor er gevaar op elektrische schokken en brand kan ontstaan.

EXTRA VEILIGHEIDSUITRUSTING

OOGBESCHERMING biedt bescherming

tegen vliegende deeltjes aan zowel de VOORKANT en ZIJKANT. Iedereen die dit gereedschap laadt, bedient of onderhoudt en anderen in de werkplaats moet altijd oogbescherming dragen. Oogbescherming is vereist tegen vliegende bevestigingsmiddelen en puin, die/dat ernstig oogletsel kunnen/kan veroorzaken. De werknemer en/of gebruiker moet garanderen dat de juiste oogbescherming wordt gedragen.

Gebruik oogbescherming volgens 89/686/EEC, en met dezelfde of een hogere kwaliteit als de kwaliteit die wordt vermeld in EN166. Neem echter alle aspecten wat betreft het werk, de omgeving en andere soort(en) machine(s) die wordt/worden gebruikt in acht als u persoonlijke veiligheidsuitrusting kiest.

Let op: Brillen die aan de zijkant niet zijn beveiligd en gelaatschermen alleen bieden niet voldoende bescherming.

⚠ WAARSCHUWING: In sommige omgevingen kan EXTRA

VEILIGHEIDSUITRUSTING vereist zijn. In de werkomgeving kan men bijvoorbeeld bloot worden gesteld aan geluidsniveaus die kunnen leiden tot gehoorschade. De werknemer en de gebruiker moeten garanderen dat alle gehoorbescherming wordt verschaft en gebruikt door de bediener en anderen in de werkomgeving. In sommige omgevingen moet hoofdbescherming worden gedragen.

De werknemer en/of gebruiker moet garanderen dat de juiste hoofdbescherming wordt gebruikt, indien vereist.

BEDIENING VAN HET GEREEDSCHAP

⚠ WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies. Indien de waarschuwingen en instructies niet opgevolgd worden ontstaat er gevaar op elektrische schokken, brand en/of ernstig letsel.

1. LADEN VAN DE ACCU

Voor gebruik van het elektrisch gereedschap moet u de accu als volgt laden:

A. Stop de stekker van de accu in de contactdoos van de lader
⚠ WAARSCHUWING: Gebruik het elektrische snoer niet als het beschadigd is. Laat het onmiddellijk repareren.
B. Plaats de accu in de lader.

Plaats de accu zo dat het naamplaatje naar het naamplaatje van de lader is gericht en druk de accu erin totdat hij in contact komt met de onderste plaat (fig. 1).

De plaatsing van de batterij zal de lader aanzetten, en het lampje van de indicator zal gaan branden.

⚠ WAARSCHUWING: Als het lampje van de indicator niet gaat branden, moet u het elektriciteitssnoer uit het stopcontact trekken en controleren of de verbinding van de accu nog werkt.

Het lampje van de indicator gaat uit om te tonen dat de accu helemaal is opgeladen.

⚠ WAARSCHUWING: Als de accu net na werking verhit is (bijvoorbeeld door direct zonlicht), gaat het lampje van de indicator van de lader misschien niet aan. Als dit het geval is, moet u de accu eerst laten afkoelen en dan pas het oplaadproces beginnen.

Oplaadtijd: Tabel 1 toont de vereiste oplaadtijd volgens het soort accu.

Tabel 1: Oplaadtijd (gemiddelde tijd in minuten bij 20 °C)

Batterij model: 9R201498
Batterijlader: 9R201515
Voltage batterij: 10.8 V
Capaciteit batterij: 1.5 Ah
Laadtijd: 45 min.

Let op: De oplaadtijd kan variëren afhankelijk van de omgevingstemperatuur.

C. Houd de oplader stevig vast en trek de accu eruit

Let op: Laat de accu niet in de lader als hij eenmaal volledig opgeladen is.

Let op: elektrische ontlading bij nieuwe accu's

De interne chemische producten van nieuwe accu's en accu's die lange tijd niet zijn gebruikt, zijn misschien niet geactiveerd en de elektrische ontlading kan in het begin laag zijn. Dit is een tijdelijk fenomeen, en de normale oplaadtijd zal worden hersteld als u de accu's 2 of 3 keer oplaadt.

HOE DE ACCU'S LANGER KUNNEN PRESTEREN.

(1) Laad de accu's op voordat ze helemaal opgebruikt zijn.

Als u merkt dat het gereedschap zwakker presteert, moet u stoppen het te gebruiken en de batterij opnieuw opladen. Als u het gereedschap blijft gebruiken en de elektrische stroom blijft gebruiken, kan de accu beschadigen en de levensduur ervan verminderen.

(2) Vermijd opladen bij hoge temperaturen.

Een herlaadbare accu zal onmiddellijk na gebruik heet zijn. Als u zo'n accu onmiddellijk oplaadt, zullen de chemische stoffen verslechteren, en de levensduur van de accu wordt verminderd. Laat de batterij met rust en laad hem op nadat hij is afgekoeld.

2. HET GEBRUIK VAN HET GEREEDSCHAP VOORBEREIDEN

Zorg ervoor dat u alle waarschuwingen in deze handleiding hebt gelezen en begrepen voordat u het gereedschap gaat gebruiken

• Tijdens het plaatsen van de accu's mag uitgangsgedeelte van de bevestigingsmiddelen niet gericht zijn op de gebruiker en de andere mensen in de werkruimte. Plaats het uitgangsgedeelte van de bevestigingsmiddelen op een stuk testmateriaal dat dik genoeg is voor de volledige afmeting van de te schieten bevestigingsmiddelen. De handen verwijderd van de trekker en het trekkermechanisme en de ledematen en het lichaam verwijderd van het uitgangsgedeelte kan de accu nu geplaatst worden.
• Haal de trekker niet over en druk de veiligheidstrekker niet in terwijl u de brandstofcel en de accu verbindt. Het gereedschap kan schieten een letsel veroorzaken.

VEILIGHEIDSINSTRUCTIES VOOR HET LADEN VAN HET GEREEDSCHAP

Als u het gereedschap laadt:

1. Doe nooit uw hand of enig ander lichaamsdeel in het uitgangsgedeelte van de bevestigingsmiddelen van het gereedschap;
2. Richt het gereedschap nooit naar uzelf of naar iemand anders.
3. Haal de trekker niet over en druk de veiligheidstrekker niet in aangezien u ze daardoor per ongeluk kunt activeren, wat kan leiden tot letsel.

⚠ LET OP: Raadpleeg de technische specificaties aan het begin van deze handleiding voor specifieke laadinstructies en afmetingen van aanbevolen bevestigingsmiddelen.

VEILIGHEIDSINSTRUCTIES VOOR DE BEDIENING VAN HET GEREEDSCHAP

Behandel het gereedschap steeds met zorg:

• Ga nooit schertsen met het gereedschap;
- Haal de hendel nooit over als de neus niet is gericht naar het werk.
•Houd anderen op een veilige afstand van het gereedschap als het in werking is, aangezien het gereedschap per ongeluk kan worden geactiveerd, wat kan leiden tot letsel.
- De bediener mag de trekker niet ingedrukt houden bij gereedschap met veiligheidstrekkers, behalve als hij ermee aan het werk is, aangezien er ernstig letsel kan optreden als de trekker per ongeluk in contact komt met iemand of iets, waardoor het gereedschap gaat het draaien.

- Hou handen en lichaam uit de buurt van het uitgangsgedeelte van het gereedschap.

- Controleer regelmatig de werking van het mechanisme van de veiligheidshendel. Gebruik het gereedschap niet als de contactarm niet goed werkt, aangezien er per ongeluk een bevestigingsmiddel kan worden afgeschoten. Belemmer de werking van het mechanisme van de veiligheidshendel niet.

- Schiet geen bevestigingsmiddelen op de bovenkant van andere bevestigingsmiddelen, dit kan namelijk leiden tot afbuiging van het bevestigingsmiddel, wat letsel kan veroorzaken.

- Schiet geen bevestigingsmiddelen dichtbij de rand van het werkstuk aangezien het hout kan splijten waardoor het bevestigingsmiddel kan afbuigen, en kan leiden tot letsel.

- Gebruik deze nietmachine niet voor het bevestigen van elektriciteitskabels. Het is niet ontworpen voor elektrische installaties, het kan de isolatie van de elektriciteitskabels beschadigen waardoor er gevaar op elektrische schokken en brand kan ontstaan.

VEILIGHEIDSINSTRUCTIES VOOR HET ONDERHOUD VAN HET GEREEDSCHAP

Om ongewilde activering en een letsel te vermijden, moet u de accu altijd ontkoppelen:

1. Voordat u het gereedschap afstelt;
2. Bij onderhoud van het gereedschap;
3. Als u een opstopping verhelpt;
4. Als het gereedschap niet in gebruik is;
5. Als u naar een andere werkplek gaat, aangezien u ze daardoor per ongeluk kunt activeren, wat kan leiden tot letsel.

Controleer of het gereedschap juist werkt door de neus op een stuk afvalhout te plaatsen en de trekker een of twee keer over te halen.

3. GEBRUIK VAN HET GEREEDSCHAP

• Hou onbevoegde personen (inclusief kinderen) uit de buurt van de apparatuur.
  •Draagoogbescherming.
• Controleer of de bevestigingsschroeven die bovenklep etc. vastmaken, goed vastzitten. Controleer of er defecte of verroeste onderdelen aan het gereedschap zitten.
• Controleer of de contactarm juist werkt zonder dat er nieten en een accu in zitten.
• Zorg ervoor dat u alle waarschuwingen in d handleiding hebt gelezen en begrepen voordat u het gereedschap gaat gebruiken

A. U dient voor gebruik de batterij op te laden, zie paragraaf 1. LADEN VAN DE BATTERIJ

B. Plaats de batterij in het handvat van het gereedschap (afb. 2)

CONTROLE WERKING GEREEDSCHAP

DIT GEREEDSCHAP SCHIET IEDERE KEER DAT DE TREKKER OVERGEHAALD WORDT MET DE VEILIGHEIDSHENDEL INGEDRUKT!

DIT IS EEN GEREEDSCHAP MET EEN VOLLEDIGE CYCLUS. WANNEER DE TREKER OVERGEHAALD WORDT, WORDEN ER NIETEN GESCHOTEN

⚠ LET OP: Verwijder alle bevestigingsmiddelen uit het gereedschap voordat u aan de controle begint.

A. Houd het gereedschap stevig aan het handvat vast zonder de trekker aan te raken.
B. Plaats de neus van het gereedschap tegen het werkoppervlak.
C. Controleer of de extra veiligheidshendel op het handvat van het gereedschap is ingedrukt (afb. 3)
D. Haal de trekker of de hendel over om te schieten.

LADEN VAN HET GEREEDSCHAP

⚠ LET OP: Verwijder alle bevestigingsmiddelen uit het gereedschap voordat u deze leeg haalt of opnieuw laadt.

A. Trek de nietduwer richting de achterkant van het magazijn (afb. 4) en zet het over de onderkant van het gereedschap vast (afb. 5)
B. Controleer de lengte van de nieten: er kan ingesteld worden op verschillende nietlengten (zie hieronder).
C. Plaats 2 stokken met nieten in het kanaal, maak de nietduwer los en zet deze voorzichtig tegen de nieten.

INSTELLING NIETLENGTEN

Het is belangrijk dat de juiste nietlengte geselecteerd wordt. Voor het aanpassen van de nietlengte draait u het instelwiel met behulp van een platte schroevendraaier (afb. 6) naar de gewenste positie:

MODEL	DSA-3522-E
LENGTE	19 mm 22 mm
POSITIE INSTELWIEL ZE

MODEL	DSA-3519-E
LENGTE	15 mm 19 mm
POSITIE INSTELWIEL

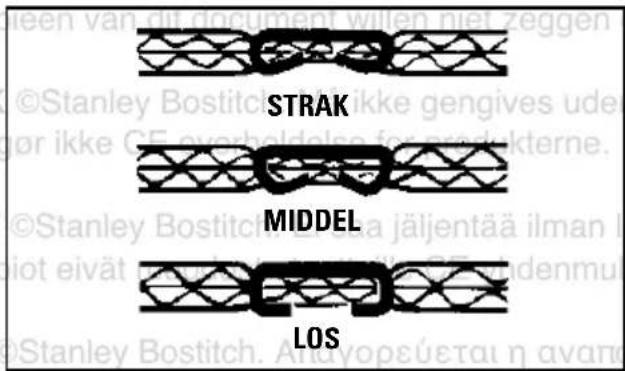

AANPASSEN INSLAG

Voor de veiligste bevestiging van de nieten is het belangrijk dat de nieten naar behoren geniet worden. Door de niet-instellingen aan te passen (afb. 7) en door de juiste lengte nieten te gebruiken kan ongeacht de dikte van het werkoppervlak goed geniet worden.

⚠ LET OP: Gebruik de juiste nietlengte voor de dikte van het werkoppervlak, zo niet kan er teveel druk uitgeoefend worden waardoor de benen en kronen vervormen, of zullen de nieten te los zitten.
⚠ LET OP: Ontkoppel de batterij voordat u de diepte-instelling van het gereedschap aanpast.
A. Draai naar rechts voor een lossere bevestiging.
B. Draai naar links voor een strakkere bevestiging.

STRAK MIDDEL LOS

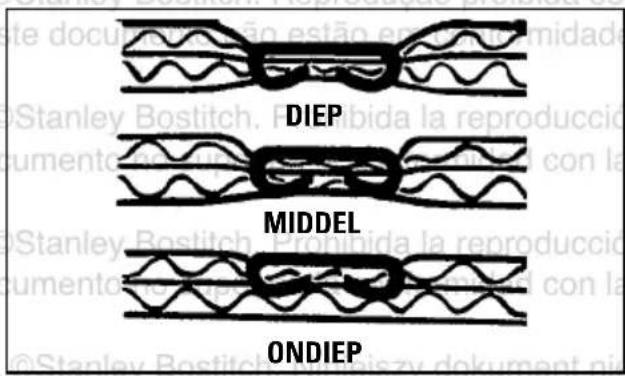

DIEPTE- INSTELLING

⚠ LET OP: Ontkoppel de batterij voordat u de diepte-instelling van het gereedschap aanpast.
A. Druk de instelknop in met behulp van een platte schroevendraaier (afb. 8) voor het vrijmaken van de vergrendeling en draai de knop tegen de klok in voor het verkleinen van de schietdiepte en met de klok mee voor het vergroten van de schietdiepte.

Pak het handvat met één hand vast. Plaats het gereedschap op de doos, op de gewenste niet-locatie. Lokaliseer de plaatsing van de niet met behulp van de zwarte lijnen onder het logo aan de zijkant van het gereedschap (afb. 9).

Haal de trekker over en zorg ervoor dat de extra veiligheidshendel ingedrukt wordt en het gereedschap zal de niet nieten.

ONDERHOUD & PROBLEEMOPLOSSING

Verwijder de brandstofcel en de accu uit het gereedschap en maak het magazijn volledig leeg voordat u onderhoud of reparaties uitvoert. Als u gereedschap met problemen onderzoekt, moet u de waarschuwingen in deze handleiding, in de technische gegevens, en op het gereedschap zelf in acht nemen, en extra voorzichtig zijn als u gereedschap met problemen beoordeelt.

Vervangstukken van BOSTITCH worden aanbevolen. Gebruik geen gewijzigde onderdelen of onderdelen die geen prestatie kunnen leveren die gelijk is aan die van de originele uitrusting.

⚠ WAARSCHUWING: Verwijder de tijdens het verhelpen van opstoppingen, inspectie, onderhoud en reiniging.

VERWIJDEREN MAGAZIJN

⚠ LET OP: Ontkoppel de batterij voordat u de nietsterkte van het gereedschap aanpast.
A. Verwijder alle bevestigingsmiddelen uit het magazijn
B. Draai de magazijnhendel naar beneden om het magazijn los te koppelen (afb. 10).
C. Trek het magazijn naar achteren om het uit het gereedschap te halen (afb. 11).]
D. Voor het terugplaatsen van het magazijn voert u bovenstaande stappen in omgekeerde volgorde uit

VRIJMAKEN VAN OPSTOPPINGEN

⚠ LET OP: Ontkoppel de batterij voordat u de nietsterkte van het gereedschap aanpast.

A. Verwijder het magazijn uit het gereedschap
B. Verwijder de vastgelopen niet met behulp van een tang
C. Plaats het magazijn terug

LIJST MET RESERVEONDERDELEN

⚠ WAARSCHUWING: Reparatie, wijziging en inspectie van BOSTITCH elektrisch gereedschap moet worden uitgevoerd door een bevoegd BOSTITCH servicecentrum.

De onderdelenlijst die met dit gereedschap wordt geleverd, zal nuttig zijn als het met het gereedschap wordt getoond aan het BOSTITCH Servicecentrum bij een verzoek om reparatie of ander onderhoud.

Bij de bediening en het onderhoud van elektrisch gereedschap moeten de veiligheidsrichtlijnen en normen die in dat respectieve land van kracht zijn, worden nageleefd.

WIJZIGINGEN

Gereedschap van BOSTITCH wordt constant verbeterd en gewijzigd om de meest recente technologische

vooruitgang erbij te betrekken. Sommige onderdelen kunnen bijgevolg worden veranderd zonder voorafgaande berichtgeving.

PROBLEEMOPSPORING

PROBLEEM OORZAAK OPLOSSING
Overslaan van bevestigingsmiddelen / voedingsonderbrekingen	Loszittend magazijn Magazijn opnieuw bevestigen, hendel losmaken
	Bevestigingsmiddelen niet op voorraad Vervang met aanbevolen bevestigingsmiddelen
	Vuil/stof in het magazijn Magazijn reinigingen en drogen
	Vuil/stof in het schietkanaal Schietkanaal reinigen
Verstopping bevestigingsmiddelenin gereedschap	Bevestigingsmiddelen van verkeerde afmetingen	Vervang met aanbevolen bevestigingsmiddelen
	Gebogen bevestigingsmiddelen Deze bevestigingsmiddelen niet meer gebruiken
	Kapotte/afgebroken schieter Vervang de schieter
	Versleten de nietduwer Vervang de nietduwer
	Loszittend magazijn Magazijn opnieuw bevestigen, hendel losmaken
	Bevestigingsmiddelen niet op voorraad Vervang met aanbevolen bevestigingsmiddelen
	Vuil/stof in het magazijn Magazijn reinigingen en drogen
	Vuil/stof in het schietkanaal Schietkanaal reinigen	Vervang met aanbevolen bevestigingsmiddelen
	Versleten/beschadigde duwveer Vervang de duwveer
Langzame werking of blokkering	Lege batterij Batterij opladen
	Verouderde batterij Vervang de batterij
	Werkoppervlak te dik Gebruik dunner werkoppervlak
Slecht niet resultaat	Verkeerde instelling nietlengte	Stel de nietlengte in voor de gebruikte nieten en bevestigingsmiddelen
	Versleten schietgeleider Vervang de schietgeleider
	Gebroken/verbogen nieten Vervang de nieten
Meerdere bevestigingsmiddelen tegelijkertijd geschoten	Loszittend magazijn Magazijn opnieuw bevestigen, hendel losmaken
Niet bevestigt zich alleen in de bovenste laag van het werkoppervlak	Diepte is te ondiep ingesteld Stel het gereedschap af voor een diepere inslag
	Bevestigingsmiddelen zijn te kort	Vervang met langere bevestigingsmiddelen
	Werkoppervlak te dik Gebruik dunner werkoppervlak
Loszittende niet	Niet-instelling te los	Instellen op een strakkere bevestiging
	Bevestigingsmiddelen zijn te lang	Vervang met kortere bevestigingsmiddelen

⚠ WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratieemissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

		DSA-3519-E DSA-3522-E
A	Lengte	342.9 mm 342.9 mm
B	Hoogte	203.2 mm 203.2 mm
C	Breedte	114.3 mm 114.3 mm
D	Gewicht (zonder batterij)	2.81 Kg 2.81 Kg
E	Geluid LPA / KPA	77.4 dB / 3 dB 77.4 dB / 3 dB
F	Geluid LWA / KWA	88.6 dB / 3 dB 88.6 dB / 3 dB
G	Trilling ah / Onzekerheid K	<2.5 m/s2/ 1.25 m/s2	<2.5 m/s2/ 1.25 m/s2
H	Naam bevestigingsmiddel	1331500Z1331800Z	1331800Z1332200Z

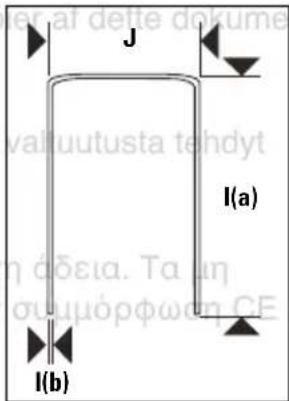

I(a)	Lengte niet	15-19 mm 19-22 mm
I(b)	Diameter nietdraad	0.8 x 2.25 mm 0.8 x 2.25 mm
J	Brug	35 mm 35 mm
K	Capaciteit magazijn	108 108
L	Model lader	9R201515 9R201515
M	Invoer voedingsbron	AC 230V 50Hz AC 230V 50Hz
N	Oplaadtijd bij 20 °C (min.)	45 45
O	Voltage opladen	10.8V 10.8V
P	Stroom opladen	1.5 Ah 1.5 Ah
Q	Gewicht batterij	220 g 220 g
