BRUKSANVISNING DSA-3522-E Bostitch

BOSTITCHs verktyg har utformats för att på bästa sätt tillfredsställa vara kunder och för att uppnå maximal prestanda när de används tillsammans med BOSTITCHs fästdon, som har konstruerats efter samma krävande standard. De erbjuder effektiv pålitlig drift när de används på rätt sätt och med omsorg. Som för alla motordrivna verktyg av hög kvalitet måste tillverkarens instruktioner följas om bästa resultat ska uppnås.

Obs! Ytterligare säkerhetsåtgärder kan behövas beroende på vilket sätt du använder verktyget. Kontakta din BOSTITCH representant eller -leverantör vid frågor gällande verktyget och dess användning.

Obs! BOSTITCH tar inte ansvar för produktens prestanda om något av våra verktyg används med fästdon eller tillbehör som inte uppfyller de specifika krav som ställts för äkta BOSTITCH-spikar, -klamrar, -batterier, -bränsleceller, -laddare och -tillbehör.

BEGRÄNSAD GARANTI

BOSTITCH garanterar den ursprungliga återförsäljaren att denna produkts material och utförande är fria från defekter och samtycker till att, efter BOSTITCHs gottfinnande, reparera eller ersätta defekta produkter inom 90 dagar från inköpsdatum. Denna garanti får inte överlåtas. Den täcker bara skada orsakad av defekter i material eller utförande och den täcker inte tillstånd eller felaktig funktion orsakad av normalt slitage, vanskötsel, missbruk eller olycka.

DENNA GARANTI GÄLLER I STÄLLET FÖR ALLA ANDRA UTTRYCKLIGA GARANTIER. ALLA SÄLJBARHETSGARANTIER ELLER BRUKBARHETSGARANTIER ÄR BEGRÄNSADE TILL DENNA GARANTIS GILITIGHETSTID. BOSTITCH ÄR INTE ANSVARIGA FÖR INDIREKTA SKADOR ELLER FÖLJDSKADOR.

Vissa länder tillåter inte begränsningar för hur länge en underförstådd garanti gäller eller undantag och begränsningar för indirekta skador eller följdskador, så ovanstående begränsningar eller undantag kanske inte gäller dig. Denna garanti ger dig specifika juridiska rättigheter och du kan även ha andra rättigheter som varierar mellan olika områden eller länder. För att tillgå garantiservice måste du returnera denna produkt på egen bekostnad tillsammans med inköpsbevis till ett av BOSTITCHs regionala center för garantireparationer.

TILLBEHÖR

Följande tillbehör levereras med dessa verktyg:

1) Batteriladdare x1

2) Hölje x1

3) Batteri x2

4) Anslutningskontakt för laddare (likström) x1

SYMBOLER

Etiketten på ditt verktyg kan innehålla följande symboler. Symbolerna och deras definitioner är följande:

V	volt
A	ampere
Hz	hertz
W	watt
- - - - eller likström	likström
≈ eller växelström/likström

Säkerhetsvarning

Klass II-konstruktion(dubbelisolerad)

Jordterminal

Ah	Amperetimmar
Wh	Wattimmar

VIBRATIONSNIVÅ

Vibrationsnivån som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN 60745. Nivån kan användas för att jämföra ett verktyg med ett annat och för en preliminär exponeringsbedömning.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

⚠️ VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET PÅ ARBETSOMRÅDET

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta när du arbetar med ett elverktyg.

2) ELEKTRISK SÄKERHET

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.

b) Använd personlig skyddsutrustning. alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till a strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentlig fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse.

g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Forcera inte elverktyget. Använd rätt elverktyg för din tillämpning. Rätt elverktyg gör arbetet bättre och säkrare vid hastigheten för vilken det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.

e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.

g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

5) ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVNA VERKTYG

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.

b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.

c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.

d) Under missbruksförhallanden kan vätska komma ut från batteriet. Undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador

6) SERVICE

a) Se till att ditt elverktyg får service av en kvalificerad reparatör som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålls.

SÄKERHETSANVISNINGAR FÖR HÄFTENHETEN

• Förutsätt alltid att verktyget innehåller fästelement. Oförsiktig hantering av spikpistolen kan resultera i oväntad avskjutning av fästelement och personskador.
• Rikta inte verktyget mot dig själv eller någon i närheten. Oväntad avtryckning kommer att avlossa spikpistolen och orsaka skador. Onrechtmatige
• Aktivera inte verktyget såvida inte verktyget är fast placerat mot arbetsstycket. Om verktyget inte är i kontakt med arbetsstycket kan spikpistolen vikas av bort från målet.
• Koppla ifrån verktyget från strömkällan när fästelementet fastnar i verktyget. När ett fästelement som fastnat tas bort kan spikpistolen oavsiktligt aktiveras om den är inkopplad.
• Använd inte häftenheten för att fästa elkablar. Den är inte avsedd för installation av elkablar och kan skada isoleringen på elkablar och därigenom orsaka elektriska stötar eller brandfara.

YTTERLIGARE SÄKERHETSUTRUSTNING

ÖGONSKYDD som skyddar mot flygande

partiklar både FRAMIFRÅN och från SIDAN bör alltid användas av den som använder verktyget och andra i

arbetsområdet när detta verktyg laddas, används eller får service. Ögonskydd krävs för att skydda mot flygande fästdon och skräp som kan orsaka allvarliga ögonskador. Arbetsgivaren och/eller användaren måste försäkra sig om att ögonskydd används.

Ögonskydd i enlighet med 89/686/EEG/EEG och likvärdiga eller högre grader än de som definieras i EN166 bör användas. Alla aspekter av användarens arbete, miljö och andra typer av maskineri som används bör dock också tas hänsyn till när skyddsutrustning väljs ut.

Obs! Glasögon utan sidoskydd och visir ger inte på egen hand tillräckligt skydd.

⚠️ WARNING! YTTERLIGARE

SKYDDSUTRUSTNING kan krävas i vissa miljöer. Arbetsområden kan till exempel innebära exponering för bullernivåer som

kan orsaka hörselskada. Arbetsgivaren och användaren bör se till att alla nödvändiga hörselskydd finns tillgängliga och används av användaren och andra i arbetsområdet.

Vissa miljöer kräver skyddsutrustning för huvudet. Vid behov måste arbetsgivaren och användaren se till att huvudskydd används.

VERKTYGSDRIFT

⚠️ WARNING! Läs alla säkerhetsvarningar och anvisningar. Underlåtenhet att följa varningarna och anvisningarna kan leda till elektriska stötar, brand och/eller allvarliga skador.

1. LADDA BATTERIET

Ladda batteriet enligt följande innan du använder det motordrivna verktyget:

A. Koppla laddarens stickpropp till laddarens anslutningsuttag
⚠️ WARNING! Använd inte elsladden om den har skadats. Reparera den omedelbart.
B. Koppla batteriet till laddaren. Placera batteriet så att namnplåten är vänd mot laddarens namnplåt och tryck in batteriet tills det kommer i kommer i kontakt med bottenplattan (figur 1).

När batteriet har kopplats in aktiveras laddaren och indikatorlampan slås på.

⚠️ WARNING! Dra ur sladden från behållaren om indikatorlampan inte slås på och kontrollera batterifästets skick.

Indikatorlampan släcks för att visa att batteriet är fulladdat.

⚠️ VARNING! Om batteriet är varmt precis efter användning (på grund av till exempel direkt solljus) kan indikatorlampan eventuellt inte tändas. Om detta sker låt batteriet svalna först och påbörja sedan uppladdningen.

Uppladdningstid: Tabell 1 visar vilken uppladdningstid som behövs beroende på batterityp.

Tabell 1: Uppladdningstid (ca min. vid 20 °C)

Batterimodell: 9R201498
Batteriladdare: 9R201515
Batterispänning: 10.8 V
Batterikapacitet: 1.5 Ah
Laddningstid: 45 min

OBS! Uppladdningstiden varierar beroende på omgivningstemperaturen.

C. Håll i laddaren stadigt och dra ut batteriet.

⚠ OBS! Förvara inte batteriet i laddaren när det är fulladdat.

⚠ Obs! Elektrisk urladdning med nya batterier.

Nya batteriers interna kemikalier och batterier som inte har använts under en längre tid kan eventuellt inte aktiveras och den elektriska urladdningen kan vara låg de första gångerna de används. Detta är ett tillfälligt fenomen och normala uppladdningstider återställs efter det att batteriet har laddats 2 eller 3 gånger.

Så här kan batterier räcka längre.

(1) Återuppladda batterierna innan de är helt urladdade.

Sluta använda verktyget och ladda batteriet när du känner att kraften i verktyget börjar bli svagare. Om du fortsätter att använda verktyget och uttömmer den elektriska strömmen helt kan batteriet skadas och dess livslängd bli kortare.

(2) Undvik att ladda vid höga temperaturer.

Ett återuppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas direkt kommer dess kemikalier att brytas ner och batteriets livslängd förkortas. Låt batteriet vara och ladda efter det att batteriet har svalnat.

2. FÖRBEREDELSER INFÖR VERKTYGSANVÄNDNING

Se till att läsa och förstå alla varningar som anges i denna manual innan du använder verktyget.

• När bränsle eller batterier fästs vid verktyget bö verktygets avfyrningsmunstycke riktas bort från användaren och andra i arbetsområdet. Positionera verktygets avfyrningsområde över en provbit som är tillräckligt tjock för att klara av det tilltänkta fästdonets dimensioner. Håll händerna borta från avtryckaren och utlösningsmekanismen och lemmar och kropp borta från avfyrningsområdet – bränslecellen och batteriet kan vara inkopplade.
• Tryck varken ner avtryckaren eller säkerhetsutlösaren medan bränslecellen och batteriet kopplas upp. Verktyget kan avfyras och möjligen orsaka skada.

SÄKERHETSINSTRUKTIONER FÖR LADDNING AV VERKTYGET

När verktyget laddas:

1. Placera aldrig handen eller någon annan kropppsdel i verktygets avfyrningsområde.
2. Rikta aldrig verktyget mot dig själv eller andra.
3. Tryck inte ner avtryckaren eller säkerhetsutlösaren eftersom oavsiktlig aktivering kan ske vilket kan orsaka skada.

⚠ Obs! Läs de tekniska specifikationerna på framsidan av denna manual för specifika laddningsinstruktioner och mått för rekommenderade fästdon.

SÄKERHETSINSTRUKTIONER FÖR VERKTYGSDRIFT

Hantera alltid med omsorg:

• Lek aldrig med verktyget;
- Tryck aldrig ner avtryckaren om inte nosen är riktad mot arbetsytan.
- Håll andra på säkert avständ när verktyget är i bruk eftersom oavsiktlig avfyrning kan ske vilket kan orsaka skada.

- Användaren får inte hålla säkerhetsutlösarens avtryckare nertryckt förutom under fästning, eftersom allvarlig skada kan orsakas om utlösaren oavsiktligt kommer i kontakt med någon eller något som orsakar att verktyget avfyras.

- Håll händer och kropp borta från verktygets avfyrningsområde. Ett säkerhetsutlösningsverktyg kan rekylera när ett fästdon spikas i och andra fästdon kan då avfyras vilket kan orsaka skada.

- Kontrollera att fästskruvarna som håller fast kåpan etc. är fastskruvade. Kontrollera att verktyget inte har defekta eller rostiga delar.

- Slå inte i fästdon ovanpå andra fästdon eftersom detta kan orsaka att fästdonet avviker från sin avsedda gång vilket kan orsaka skada.

- Slå inte i ett fästdon nära kanten av arbetsstycket eftersom träet kan klyvas och få fästdonet att avvika och möjligen orsaka skada.

- Använd inte häftenheten för att fästa elkablar. Den är inte avsedd för installation av elkablar och kan skada isoleringen på elkablar och därigenom orsaka elektriska stötar eller brandfara.

SÄKERHETSINSTRUKTIONER FÖR VERKTYGSUNDERHÅLL

För att förhindra oavsiktlig avfyrning och möjlig skada, koppla loss batteriet och bränslecellen:

1. Innan justeringar utförs.
2. När verktyget får service.
3. När blockeringar frigörs.
4. När verktyget inte används.
5. Vid förflyttning till ett annat arbetsområde eftersom oavsiktlig avfyrning kan ske vilket kan orsaka skada.

Kontrollera att verktyget fungerar ordentligt genom att trycka nosen mot en överbliven träbit och trycka ner avtryckaren en eller två gånger.

3. VERKTYGSANVÄNDNING

• Obehöriga personer (inklusive barn) måste hållas borta från utrustningen.
  •Användögonskydd.

- Kontrollera att fästskruvarna som håller fast kåpan etc. är fast skruvade. Kontrollera att verktyget inte har defekta eller rostiga delar.

- Kontrollera om kontaktarmen fungerar ordentligt utan spikar, bränslecell och batteri kopplade till verktyget. Kontrollera även om smuts har fastnat vid kontaktarmens rörliga delar.

- Försäkra dig om att du har läst och förstått alla relevanta instruktioner i denna manual innan du fortsätter.

A. Du måste ladda batteriet före användning - se föregående avsnitt "1. BATTERILADDNING".

B. Sätt in batteriet i verktygshandtaget (fig. 2).

FUNKTIONSKONTROLL AV VERKTYGET:

DESSA VERKTYG KOMMER ATT UTFÖRA EN CYKEL VARJE GÅNG TRIGGERN DRAS OCH SÄKERHETSSPAKEN TRYCKS NER! DETTA ÄR ETT VERKTYG FÖR HELA CYKLER. DRA I TRIGGERN SÅ BEFRIAS NITARNA OCH DRAS IN.

⚠️ VARNING: AVLÄGSNA ALLA FÄSTELEMENT FRÅN VERKTYGET INNAN DU UTFÖR EN FUNKTIONSKONTROLL.

A. Håll verktyget med ett stadigt grepp på handtaget och ett finger på triggern.
B. Placera verktygets nos mot arbetsytan.
C. Se till att säkerhetsspaken på verktygshandtaget är nedtryckt (fig. 3).
D. Dra triggern eller styr för att köra.

VERKTYGSLADDNING

⚠️ WARNING: Avlägsna alla fästelement från verktyget innan du lossar häftenheterna.

A. Dra påskjutaren till slutet av magasinet (fig. 4) och säkra den genom att rotera den runt verktygets botten (fig. 5).
B Kontrollera häftenhetens benlängd: justering tillhandahålls för olika benlängder (se nedan).
C. Sätt in två häftelement i kanalen och släpp försiktigt påskjutaren mot häftelementen.

JUSTERING AV HÄFTLÄNGD

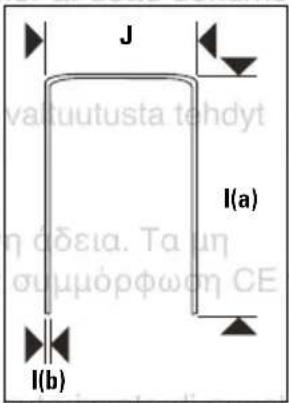

Det är viktigt att korrekt häftlängd väljs. För att justera häftlängden, rotera urtavlan med en spårskruvmejsel (fig. 6) till relevant position:

- Använd en spårskruvmejsel och tryck justeringsurtavlan (fig. 8) för att låsa upp låsfunktionen och vrid vredet medurs för att öka körningens djup eller moturs för att minska körningens djup.

MODELL	DSA-3522-E
LÄNGD	19 mm 22 mm
URTAVLANS POSITION

MODELL	DSA-3519-E
LÄNGD	15 mm 19 mm
URTAVLANS POSITION

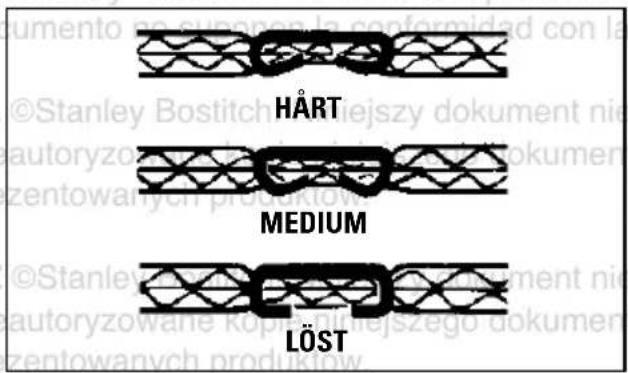

JUSTERING AV NITAR

För att erhålla säkrast möjliga häftning är det viktigt att häftningen fästs ordentligt. Ordentlig fästning för alla tjocklekar kan erhållas genom att nitinställningen justeras (fig. 7) så att du säkerställer att du använder häftenheter med rätt benlängd.

Obs: Använd häftlängd lämplig för tjockleken hos det material som ska häftas, annars anbringas onödigt tryck och stapelkronan och benen kan då förvridas och nitarna kan bli lösa.

⚠️ WARNING: Koppla ur batteriet innan du djupjusterar verktyget.

A. För att lossa fästelementets nit, vrid niturtavlan åt höger.
B. För att dra åt fästelementets nit, vrid niturtavlan åt vänster.

HÄRT MEDIUM LÖST

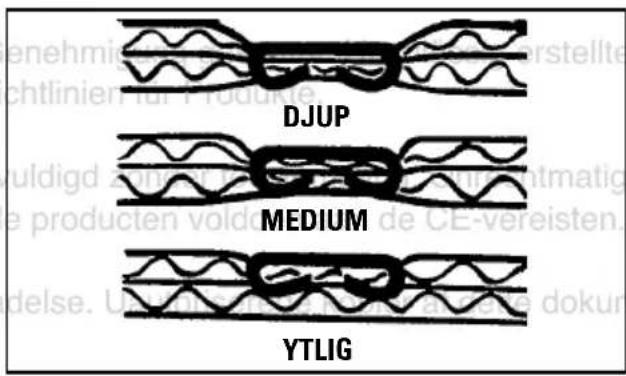

DJUPJUSTERING

⚠️ WARNING: Koppla ur batteriet innan du djupjusterar verktyget.

DJUP MEDIUM YTLIG

VERKTYGSDRIFT

Ta tag i handtaget med ena handen. Placera verktyget i rutan i linje med den önskade häftplatsen. Använd de svarta linjerna under loggan på verktygets sida som ett hjälpmedel för att lokalisera häftpositionen (fig. 9).

Tryck på triggern för att säkra att säkerhetsspakens handtag är nedtryckt så fästs verktyget till häftenheten.

UNDERHÅLL OCH FELSÖKNING

Avlägsna bränslecellen och batteriet från verktyget och töm helt magasinet innan underhåll eller reparationer påbörjas. Läs och tillgodogör dig varningarna i denna manual, i verktygets tekniska data och på själva verktyget och var extra försiktig när du undersöker verktyg med problem.

Reservdelar från BOSTITCH rekommenderas. Använd inte modifierade delar eller delar som inte erbjuder samma prestanda som ursprungsutrustningen.

⚠️ VARNING! Försäkra dig om att batteriet och bränslecellen är avlägsnade när blockeringar rensas, under besiktning, underhåll och rengörning.

BORTTAGNING AV MAGASIN

⚠️ WARNING: Koppla ur batteriet innan du justerar verktygets åtdragning.

A. Avlägsna alla fästelement från magasinet
B. Rotera magasinets lösgöringsorgan neråt för att frigöra magasinet (fig. 10).
C. Dra magasinet bakåt för att avlägsna verktyget (fig. 11).
D. Magasinet återmonteras i omvänd ordning.

BORTTAGNING AV ENHETER SOM FASTNAT

⚠️ WARNING: Koppla ur batteriet innan du justerar verktygets åtdragning.

A. Avlägsna magasinet från verktyget
B. Avlägsna häftenheter som fastnat med en tång.
C. Sätt tillbaka magasinet

RESERVEDELSLISTA FÖR SERVICE

⚠️ WARNING! Reparationer, modifieringar och besiktningar av BOSTITCHs motordrivna verktyg måste utföras av ett servicecentrum som har godkänts av BOSTITCH.

Reservdelslistan som medföljer detta verktyg är till hjälp när du beställer reparation eller underhåll av verktyget

hos ett av BOSTITCHs godkända servicecentra.

Då motordrivna verktyg används och underhålls måste varje lands säkerhetsförordningar och -standarder efterlevas.

MODIFIERINGAR

BOSTITCHs verktyg förbättras och modifieras ständigt för att inkorporera de senaste teknologiska framstegen. Följaktligen kan vissa delar bytas utan föregående varsel.

FELSÖKNING

PROBLEM ORSAK ÅTGÄRD
Hoppar över fästelement/intermittent matning	Löst magasin Engagera magasinets frigöringsarm
	Fästelement fel spec. Byt mot rekommenderade fästelement
	Smuts/skräp i magasinet Rengör och torka magasinet
	Smuts/skräp i drivkanalen Rengör drivkanalen
Fästelement fastnar i verktyget	Fel storlek på fästelement Byt mot rekommenderade fästelement
	Böjda fästelement Sluta använda dessa fästelement
	Driver sönder/kanstött Byt driver
	Sliten påskjutare Byt påskjutare
	Löst magasin Engagera magasinets frigöringsarm
	Fästelement fel spec. Byt mot rekommenderade fästelement
	Smuts/skräp i magasinet Rengör och torka magasinet
	Smuts/skräp i drivkanalen Rengör drivkanalen
	Sliten/skadad matarfjäder Byt matarfjäder
Långsam körhastighet eller uppehåll	Urladdat batteri Ladda batteriet
	Tomt batteri Byt batteri
	För tjock papp Minska pappens tjocklek
Dålig nit	Fel inställning för benlängd	Ställ in längden enligt nitar och fästelement
	Sliten drivguide	Byt drivguide
	Nitar sönder/böjd	Byt nitar
Flera fästelement drivs samtidigt	Löst magasin Engagera magasinets frigöringsarm
Endast cellens översta skikt häftas	Djupinställning för grund Ställ in djupare drivinställning
	Fästelement för korta Byt mot längre fästelement
	För tjock papp Minska pappens tjocklek
Lös nit	Nitinställningen för lös	Justera/dra åt niten
	Fästelement för långa	Byt mot kortare fästelement

TEKNISKA DATA

⚠️ VARNING: Den angivna vibrationsnivån gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhålet kan vibrationen avvika. Detta kan avsevärt öka vibrationsnivån under hela dess arbetstid. En uppskattning av vibrationsnivån bör dessutom tas med i beräkningen de gånger verktyget är avstängt eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska vibrationsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

		DSA-3519-E DSA-3522-E
A	Längd	342.9 mm 342.9 mm
B	Höjd	203.2 mm 203.2 mm
C	Bredd	114.3 mm 114.3 mm
D	Vikt (utan batteri)	2.81 Kg 2.81 Kg
E	Buller LPA/KPA	77.4 dB / 3 dB 77.4 dB / 3 dB
F	Buller LWA/KWA	88.6 dB / 3 dB 88.6 dB / 3 dB
G	Vibration ah/osäkerhet K	<2.5 m/s ^2 / 1.25 m/s ^2	<2.5 m/s ^2 / 1.25 m/s ^2
H	Fästelementets namn	1331500Z1331800Z	1331800Z1332200Z
I(a)	Häftlängd	15-19 mm 19-22 mm
I(b)	Häftdiameter	0.8 x 2.25 mm 0.8 x 2.25 mm
J	Krona	35 mm 35 mm
K	Magasinkapacitet	108 108
L	Laddarens modell	9R201515 9R201515
M	Inmatningskraftkälla	AC 230V 50Hz AC 230V 50Hz
N	Laddningstid vid 20°C (min)	45 45
O	Laddningsspänning	10.8V 10.8V
P	Laddningsström	1.5 Ah 1.5 Ah
Q	Batterivikt	220 g 220 g
