KÄYTTÖOHJE DSA-3522-E Bostitch

ienaf dete dokume valuutusta tehdyt I(a) I(b)

BOSTITCH-työkalut on suunniteltu takaamaan erinomainen asiakastyytyväisyys ja saavuttamaan maksimi suorituskyky käytettäessä BOSTITCH-tarkkuuskiinnikkeitä, jotka on valmistettu noudattaen yhtä tiukkoja standardeja. Ne palvelevat käyttäjäänsä tehokkaasti ja luotettavasti, kun niitä käytetään oikein ja huolella. Kuten minkä tahansa käyttövoimalla varustetun työkalun kanssa, valmistajan ohjeita on noudatettava parhaiden tulosten saavuttamiseksi.

Huomautus: Lisäturvatoimet saattavat olla välttämättömiä työkalun käyttötarkoituksesta riippuen. Ota yhteys BOSTITCH-jälleenmyyjääsi tai -maahantuojaasi, mikäli sinulla on kysyttävää työkalusta ja sen käytöstä.

Huomautus: BOSTITCH ei voi hyväksyä vastuuta tuotteen suorituskyvystä, jos työkaluamme käytetään sellaisten kiinnittimien tai lisälaitteiden kanssa, jotka eivät täytä aidoille BOSTITCH-nauloille, -niiteille, -akuille, -polttoainekennoille, -latauslaitteille ja -lisälaitteille asetettuja erityisvaatimuksia.

RAJOITETTU TAKUU

BOSTITCH antaa tämän tuotteen alkuperäiselle vähittäismyyntiostajalle takuun siitä, että tuotteessa ei ole materiaali- ja valmistusvikoja, ja suostuu korjaamaan tai vaihtamaan, BOSTITCHin valinnan mukaan, viallisen tuotteen 90 päivän kuluessa ostopäivästä. Tätä takuuta ei voida siirtää. Se kattaa ainoastaan materiaali- tai valmistusvioista johtuvat vauriot, eikä se kata tilanteita tai vikoja, jotka johtuvat normaalista kulumisesta, laiminlyönnistä, väärinkäytöstä tai onnettomuudesta.

TÄMÄ TAKUU KORVAA KAIKKI MUUT ESITETYT TAKUUT. KAIKKI MYYNTIKELPOISUUTTA TAI TIETTYÄ TARKOITUSTA VARTEN SOPIVUUTTA KOSKEVAT TAKUUT RAJOITTUVAT TÄMÄN TAKUUN VOIMASSAOLOAIKAAN. BOSTITCH EI OLE VASTUUSSA MISTÄÄN OHEIS- TAI SEURAAMUKSELLISISTA VAHINGOISTA.

Jotkin maat eivät salli ns. hiljaiselle takuun kestolle annettuja rajoituksia, tai oheis- tai seuraamuksellisten vahinkojen rajoituksia tai kieltoja, joten yllä mainitut rajoitukset eivät ehkä koske sinua. Tämä takuu myöntää sinulle tiettyjä laillisia oikeuksia, ja sinulla voi olla myös muita oikeuksia, jotka vaihtelevat maasta riippuen. Saadaksesi takuuhuoltoa, sinun tulee palauttaa tuote omalla kustannuksellasi yhdessä ostotodistuksen kanssa BOSTITCHin alueelliseen takuukorjauskeskukseen.

TARVIKKEET

Nämä työkalut toimitetaan seuraavien tarvikkeiden kanssa:

1) Akun latauslaite x1

2) Kotelo

3) Akku

4) Latauslaitteen liitin (verkkovirralle) x1

SYMBOLIT

Työkalun merkinnöissä voi olla seuraavia symboleita. Symbolit ja niiden määritykset ovat:

V	Voltti
A	Ampeeri
Hz	Hertsi
W	Wattia

--- tai DC Tasavirta

≈ tai AC/DC Vaihto- tai tasavirta

\~ tai AC Vaihtovirta

Ilmoitus vaarasta

□ Luokan II -rakenne

(kaksinkertainen eristys)

Maadoitusliitin

Ah Ampeerituntia

Wh Wattituntia

TÄRINÄ

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää altistumisen alustavassa arvioinnissa.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

⚠ VARIOITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua adapteriin. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vai ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) HENKILÖSUOJAUS

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä ai suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä tai sen käynnistäminen kytkimestä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.

b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voida hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c) Irrota sähkötyökalun pistoke pistorasiasta, tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen kuin käytät sitä. Huonosti huolletut sähkötyökalut aiheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnolla huollettujen ja terävien työkalujen todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) AKKUKÄYTTÖISTEN TYÖKALUJEN KÄYTTÄMINEN JA NIISTÄ HUOLEHTIMINEN

a) Käytä ainoastaan valmistajan suosittelema latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.

b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.

d) Akusta voi vuotaa nestettä jos sitä käytetään väärin. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota lisäksi yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

6) HUOLTO

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

• Oleta aina, että työkalu sisältää nauloja. Naulauskoneen huolimaton käsittely voi johtaa naulojen odottamattomaan laukaisemiseen ja henkilövahinkoihin.
• Älä suuntaa työkalua itseesi tai muihin. Vahinkolaukaus sinkoaa naulan, joka voi aiheuttaa henkiövahinkoja.
• Älä kytke työkalua päälle, ellei se ole tiukasti työkappaletta vasten. Jos työkalu ei kosketa työkappaleeseen, naula voi singota väärään suuntaan.
• Irrota työkalu sähköverkosta, jos naula jää kiinni työkaluun. Kun poistat kiinni jääneen naulan, naulauskone voi kytkeytyä vahingossa päälle, jos se on liitetty sähköverkkoon.
• Älä käytä tätä nitojaa sähkökaapeleiden kiinnittämiseen. Sitä ei ole suunniteltu sähkökaapeleiden kiinnittämiseen, ja sen käyttö saattaa vahingoittaa sähkökaapeleiden eristystä ja aiheuttaa sähköiskun tai tulipalon vaaran.

MUUT TURVAVARUSTEET

SILMÄSUOJAINTA, joka suojaa lentäviltä

kappaleilta sekä EDESTÄ että SIVUILTA, tulee käyttää työkalun käyttäjän ja muiden työalueella olevien toimesta tätä työkalua ladattaessa, käytettäessä tai ^a huollettaessa. Silmäsuojaimen käyttö on välttämätöntä suojaamaan lentäviltä kiinnittimiltä ja roskilta, jota voivat aiheuttaa vakavan silmävamman. Työnantajan ja/ tai käyttäjän tulee varmistaa, että oikeita silmäsuojaimia käytetään.

Käytössä tulee olla 89/686/EEC/EEC mukaiset silmäsuojaimet ja standardissa EN166 määritetyn asteen mukaiset tai korkeammat suojaimet. Henkilösuojainten valinnassa on kuitenkin huomioitava käyttäjän työ, ympäristö ja muut käytettävät laitteet.

⚠ Huomautus: Sivulta suojaamattomat silmälasit ja kasvosuojat eivät yksistään anna riittävää suojaa.

⚠ VARIOITUS: LISÄSUOJAINTEN käyttö voi olla tarpeen tietyissä ympäristöissä. Työalue voi esimerkiksi altistaa melutasolle, joka saattaa johtaa kuulovaurioon. Työnantajan ja käyttäjän tulisi varmistaa, että kaikki tarvittavat kuulosuojaimet on jaettu ja otettu käyttöön käyttäjän ja muiden työalueella olevien henkilöiden toimesta.

Jotkin ympäristöt edellyttävät suojakypärän käyttöä. Työnantajan ja käyttäjän tulee varmistaa asianmukainen suojakypärien käyttö.

TYÖKALUN TOIMINTA

⚠ VARIOITUS! Lue kaikki turvallisuuteen liittyvät varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden huomiotta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

1. AKUN LATAAMINEN

Ennen työkalun käyttöä lataa akku seuraavasti:

A. Aseta laturin liitin laturin pistokkeeseen
⚠️ VAROITUS: Älä käytä sähköjohtoa, jos se on vioittunut. Korjauta se välittömästi.
B. Aseta akku laturiin niin, että sen nimikilpi osoittaa kohti laturin nimikilpeä, ja paina akkua, kunnes se koskettaa pohjalevyä (kuva 1).

Akun asettaminen laturiin kytkee laturin päälle ja merkkivalo syttyy.

⚠️ VAROITUS: Ellei merkkivalo syty, vedä virtajohto irti pistokkeesta ja tarkista akun kiinnityksen kunto.

Merkkivalo sammuu, kun akku on täysin ladattu.

⚠️ VARIOITUS: Jos akku on kuumennut juuri käytön jälkeen (esimerkiksi suorasta auringonvalosta johtuen), laturin merkkivalo ei ehkä syty. Jos näin käy, anna akun ensin jäähtyä ja aloita lataaminen vasta sitten.

Latausaika: Taulukko 1 esittää vaadittavan latausajan akkutyypin mukaisesti.

Taulukko 1: Latausaika (noin min.) 20°C lämpötilassa

Akun malli: 9R201498
Akun latauslaite: 9R201515
Akun jännite: 10.8 V
Akun kapasiteetti: 1.5 Ah
Uudelleenlatausaika: 45 minuuttia

⚠️ HUOMAUTUS: Latausaika voi vaihdella ympäristön lämpötilasta riippuen.

C. Pitele laturista kiinni lujasti ja vedä akku irti.

⚠️ HUOMAUTUS: Älä säilytä akkua laturissa, kun se on täysin ladattu.

Huomautus: uusien akkujen sähkövaraus

Uusien ja pitkään pois käytöstä olleiden akkujen sisäiset kemikaalit eivät ehkä aktivoidu ja sähkölataus voi olla alhainen, muutaman ensimmäisen käyttökerran aikana. Tämä on väliaikainen ilmiö ja normaali latautumisaika palautuu lataamalla akkuja 2 tai 3 kertaa.

KUINKA AKUT SAADAAN TOIMIMAAN PIDEMPÄÄN.

(1) Lataa akut ennen kuin ne ovat täysin tyhjät.
Kun tunnet työkalun voiman vähenevän, lopeta sen käyttö ja lataa akku. Jos jatkat työkalun käyttöä ja kulutat virran loppuun, akku voi vaurioitua ja sen elinikä lyhenee.
(2) Vältä lataamasta korkeassa lämpötilassa.

Ladattava akku on kuuma heti käytön jälkeen. Jos tällaista akkua aletaan ladata välittömästi, sen kemikaalit heikkenevät ja akun elinikä lyhenee. Anna akun olla ja lataa se vasta, kun se on jäähtynyt.

2. TYÖKALUN KÄYTÖN VALMISTELU

Varmista, että olet lukenut ja ymmärtänyt kaikki tässä oppaassa luetellut varoitukset, ennen kuin käytät työkalua

• Kytkiessäsi akkuja työkaluun, työkalun naulainpään tulisi osoittaa poispäin käyttäjästä ja muista työalueella olevista henkilöistä. Aseta työkalun naulainpää kiinnittimelle riittävän paksun koepalan päälle. Käsien ollessa poissa liipaisimelta ja laukaisumekanismilta, ja raajojen ja kehon ollessa poissa laukaisualueelta, akku voidaan nyt kiinnittää paikoilleen.
• Älä vedä liipaisimesta tai paina turvakytkintä kytkiessäsi akkua. Työkalu saattaisi laueta, aiheuttaen mahdollisen loukkaantumisen.

TYÖKALUN LATAAMISEN TURVAOHJEET

Kun työkalua ladataan:

1. Älä koskaan aseta kättä tai muuta kehon osaa työkalun naulainpään alueelle;
2. Älä koskaan osoita työkalua itseäsi tai muita kohti.
3. Älä vedä liipaisimesta tai paina turvakytkintä, sillä tämä voi aiheuttaa tahattoman laukeamisen ja aiheuttaa tapaturman.

⚠️ Huomautus: Katso tämä oppaan etuosan teknisistä tiedoista suositeltujen kiinnittimien latausohjeet ja mitat.

TYÖKALUN KÄYTÖN TURVAOHJEET

Käsittele työkalua aina varoen:

• Älä koskaan leiki laitteella;
• Älä koskaan vedä liipaisimesta, ellei laite ole osoitettu työkohteeseen.

• Pidä muut turvallisen etäisyyden päässä käyttäessäsi työkalua, sillä mahdollinen tahaton aktivoituminen voi aiheuttaa tapaturman.

• Käyttäjä ei saa pitää liipaisinta pohjassa turvakytkimellä varustetuissa työkaluissa muutoin kun naulatessa, sillä turvakytkin voi vahingossa koskettaa johonkin, ja seurauksena voi olla työkalun laukeaminen ja vakava tapaturma.

• Pidä kädet ja keho poissa työkalun naulauspäästä.
• Tarkista turvakytkinmekanismin toiminta säännöllisesti. Älä käytä työkalua, jos kontaktivarsi ei toimi oikein, sillä tämä voi aiheuttaa tahattoman kiinnittimen laukaisun. Älä puutu turvakytkinmekanismin oikeaan toimintaan.
• Älä naulaa kiinnittimiä toisten kiinnittimien päälle, sillä tämä voi aiheuttaa kiinnittimen kimpoamisen ja tapaturman.
• Älä naulaa kiinnittimiä liian lähelle työkappaleen reunaa, sillä puu voi haljeta ja aiheuttaa kiinnittimen kimpoamisen ja mahdollisen tapaturman.
• Älä käytä tätä nitojaa sähkökaapeleiden kiinnittämiseen. Sitä ei ole suunniteltu sähkökaapeleiden kiinnittämiseen, ja sen käyttö saattaa vahingoittaa sähkökaapeleiden eristystä ja aiheuttaa sähköiskun tai tulipalon vaaran.

TYÖKALUN KUNNOSSAPIDON TURVAOHJEET

Estääksesi tahattoman aktivoitumisen ja mahdollisen tapaturman kytke aina akku irti:

1. Ennen kuin teet säätöjä.
2. Huoltaessasi työkalua.
3. Poistaessasi tukosta.
4. Kun työkalu ei ole käytössä.
5. Siirtyessäsi toiselle työkohteelle, koska tämä voi aiheuttaa tahattoman aktivoitumisen ja mahdollisen tapaturman.

Tarkasta, että työkalu toimii oikein painamalla naulainpää palaan jätepahvia ja painaen liipaisinta kerran tai kaksi.

3. TYÖKALUN KÄYTTÖ

• Asiattomat henkilöt (lapset mukaan luettuina) on pidettävä poissa laitteelta.
• Käytä silmäsuojaimia.
• Tarkista päällyskannen kiinnitysruuvien jne. kireys. Tarkista työkalu viallisten tai ruosteisten osien varalta.
• Tarkista, toimiiko kontaktivarsi oikein sovittamatta niittejä tai akkua työkaluun.
• Varmista, että olet lukenut kaikki tämän oppaan asiaankuuluvat turvaohjeet ja ymmärtänyt ne ennen käytön jatkamista.

A. Lataa akku ennen käyttöä – katso edellinen osa '1. AKUN LATAAMINEN'.
B. Aseta akku työkalun kahvaan (kuva 2).

A. Ota laitteen kahvasta tukeva ote, mutta älä koske liipaisimeen.
B. Aseta työkalun kärki työpintaa vasten.
C. Varmista, että työkalun kahvan ylimääräinen turvakatkaisin on painettuna (kuva 3)
D. Paina liipaisinta tai kahvaa.

TYÖKALUN LATAAMINEN

⚠️ VAROITUS: Poista työkalusta kaikki kiinnittimet ennen hakasten poistamista tai lisäämistä.
A. Vedä työntäjä syöttölaitteen taakse (kuva 4) ja varmista se kiertämällä sitä työkalun pohjan ympäri (kuva 5)
B. Tarkista hakasten jalan pituus; työkalua voidaan säätää erilaisille hakasten jalan pituuksille (katso alla).
C. Aseta kanavaan kaksi hakastankoa, ja vapauta työntäjä varovaisesti hakasia vasten.

SÄÄTÖ HAKASTEN JALAN PITUUDEN MUKAAN

On tärkeää, että työkalu on säädetty oikealle hakasten jalan pituudelle. Säädä hakasen pituutta kiertämällä säätöruuvia talttakärkisellä ruuvimeisselillä (kuva 6) oikeaan asentoon:

MALLI	DSA-3522-E
PITUUS	19 mm 22 mm
SÄÄDÖN ASENTO

MALLI	DSA-3519-E
PITUUS	15 mm 19 mm
SÄÄDÖN ASENTO

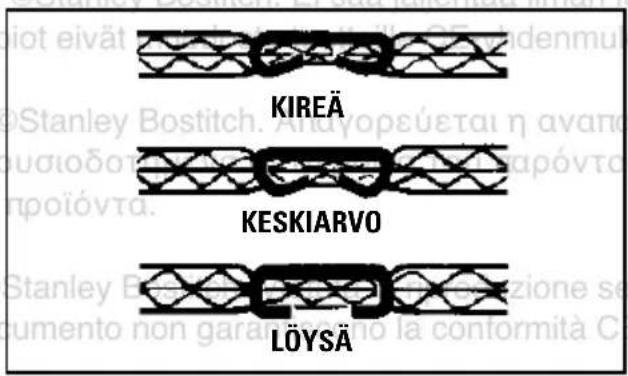

LUKITUKSEN SÄÄTÖ

Parhaan hakasten pidon saavuttamisen kannalta on tärkeää, että hakanen lukittuu kunnolla. Kunnollinen lukitus voidaan saavuttaa eri paksuisille levyille säätämällä lukitusasetusta (kuva 7) sen jälkeen, kun on varmistettu, että käytettävät hakaset ovat oikean pituisia.

Huomaa: Käytä nidottavaan työhön sopivaa hakasten pituutta, muutoin liiallinen paine vääristää hakasen ja sen jalat, tai lukitus jää löysäksi.

⚠️ VAROITUS: Irrota akku ennen kuin säädät työkalun syvyysasetusta.

A. Löysää lukitusta kääntämällä lukitussäätöä oikealle.
B. Kiristä lukitusta kääntämällä lukitussäätöä vasemmalle.

KIREÄ KESKIARVO LÖYSÄ

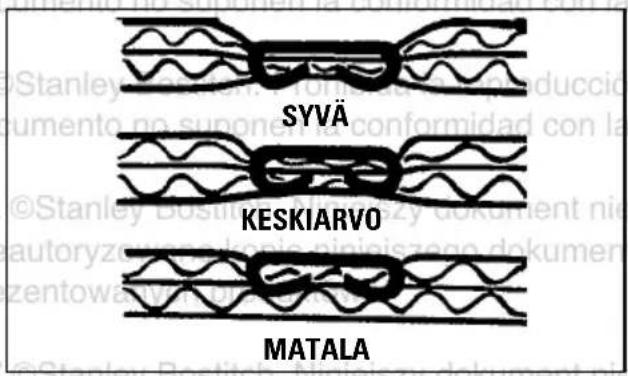

SYVYYSSÄÄTÖ

⚠️ VAROITUS: Irrota akku ennen kuin säädät työkalun syvyysasetusta.

A. Paina säätöruuvia (kuva 8) talttakärkisellä ruuvimeisselillä vapauttaaksesi lukitusmekanismi, ja käännä säädintä myötäpäivään vähentääksesi syvyyttä, ja vastapäivään lisätäksesi syvyyttä.

Tartu kahvasta yhdellä kädellä. Aseta työkalu siten, että se on linjassa halutun hakasen sijainnin kanssa. Käytä työkalun sivuilla logon alapuolella sijaitsevia mustia viivoja apuna hakasen sijainnin määrittämisessä (kuva 9).

Paina liipaisimesta samalla varmistaen, että turvakytkin on painettuna, ja työkalu lukitsee hakasen.

KUNNOSSAPITO JA VIANMÄÄRITYS

Poista akku työkalusta ja tyhjennä lipas kokonaan ennen huoltotoimia tai korjauksia. Lue tämän käyttöoppaan, työkalun teknisten tietojen ja itse työkalun varoitukset ja ymmärrä ne, ja ole erityisen varovainen arvioidessasi ongelmallisia työkaluja.

Suosittelemme BOSTITCHin varaosia. Älä käytä muuteltuja osia tai osia, jotka eivät tarjoa samaa suorituskykyä kuin alkuperäistarvikkeet.

⚠️ VAROITUS: Muista poistaa akku kun avaat tukoksia, tarkastat, huollat ja puhdistat työkalua.

SYÖTTÖLAITTEEN POISTAMINEN:

^d m m VAROITUS: Irrota akku ennen kuin säädät työkalun lukitustiukkuusasetuksen lukitusta.

A. Poista kaikki hakaset syöttölaitteesta
B. Kierrä syöttölaite vapautusvipua alaspä vapauttaaksesi syöttölaitteen (kuva 10).
C. Vedä syöttölaitetta taaksepäin irrottaaksesi sen työkalusta (kuva 11).
D. Syöttölaitteen asetus paikoilleen tapahtuu päinvastaisessa järjestyksessä

⚠️ VAROITUS: Irrota akku ennen kuin säädät työkalun lukitustiukkuutta.

A. Poista syöttölaite työkalusta
B. Poista jumiutunut hakanen pihdeillä
C. Aseta syöttölaite takaisin

HUOLTO-OSALUETTELO

⚠️ VAROITUS: BOSTITCH-työkaluja korjaukset, muutokset ja tarkastukset tulee suorittaa BOSTITCHin valtuuttaman huoltokeskuksen toimesta.

Tämän työkalun mukana toimitettu osalista on hyödyllinen, jos se esitetään työkalun mukana BOSTITCHin valtuuttamalle huoltokeskukselle pyydettäessä korjauksia tai muita huoltotöitä.

Sähkötyökalujen käytössä ja kunnossapidossa tulee noudattaa kyseisen maan turvamääräyksiä ja -standardeja.

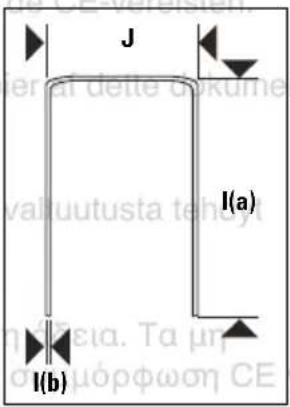

MUUTOSTYÖT

BOSTITCH -työkaluja parannellaan ja muokataan jatkuvasti hyödyntämään viimeisimmät teknologiset edistysaskeleet. Joitakin osia voidaan siten muuttaa ilman ennakkoilmoitusta.

VIANMÄÄRITYS

ONGELMA SYY KORJAUS
Kiinnikkeiden kimmahaminen/syöttö jaksottaista	Löysä syöttölaite Syöttölaitteen vapautusvivun uudelleenkäyttö
	Määrityksistä poikkeavat kiinnikkeet Korvaa suositelluilla kiinnikkeillä
	Likaa/roskia syöttölaitteessa Puhdista ja kuivaa syöttölaite
	Likaa/roskia ohjainkanavassa Puhdista ohjainkanava
Kiinnikkeet jumiutuvat laitteessa	Väärän kokoiset kiinnikkeet Korvaa suos telluilla kiinnikkeillä
	Taipuneet kiinnikkeet Älä enää käytä näitä kiinnikkeitä
	Rikkoutunut/ lohjennut ohjain Korvaa ohjain
	Kulunut työntäjä Korvaa työntäjä
	Löysä syöttölaite Syöttölaitteen vapautusvivun uudelleenkäyttö
	Määrityksistä poikkeavat kiinnikkeet Korvaa suositelluilla kiinnikkeillä
	Likaa/roskia syöttölaitteessa Puhdista ja kuivaa syöttölaite
	Likaa/roskia ohjainkanavassa Puhdista ohjainkanava
	Kulunut/vahingoittunut työntöjousi Korvaa työntöjousi
Hidas toiminta tai pysähtely	Purkautunut akku Lataa akku
	Tyhjä akku Korvaa akku
	Liian paksu pahvi Vähennä pahvin paksuutta
Heikko lukitus	Virheellinen jalan pituussäätö	Aseta jalan pituus kiinnittimien ja kiinnikkeiden mukaisesti
	Kulunut ohjain Korvaa ohjain
	Rikkoutuneet/taipuneet kiinnittimet Korvaa kiinnittimet
Monen kiinnikkeen yhtäaikainen laukaisu	Löysä syöttölaite Syöttölaitteen vapautusvivun uudelleenkäyttö
Hakanen lukittuu vain aaltopahvin pintakerrokseen	Syvyssäätö on liian matala	Aseta työkalun asetukset syvemmälle
	Kiinnikkeet ovat liian lyhyitä	Korvaa pidemmillä kiinnikkeillä
	Liian paksu pahvi Vähennä pahvin paksuutta
Löysä lukitus	Lukituksen asetus on liian löysä	Kiristä lukituksen asetusta
	Kiinnikkeet ovat liian pitkiä	Korvaa lyhyemmillä kiinnikkeillä

⚠️ VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Arvioitaessa tärinälle altistumista tulee ottaa huomioon myös se, kun työkalu on pois päältä, tai kun se on päällä, mutta työtä ei suoriteta. Tämä voi huomattavasti vähentää tärinälle altistumista kokonaistyöajan aikana.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

		DSA-3519-E DSA-3522-E
A	Pituus	342.9 mm 342.9 mm
B	Korkeus	203.2 mm 203.2 mm
C	Leveys	114.3 mm 114.3 mm
D	Paino (pois lukien akku)	2.81 Kg 2.81 Kg
E	Melu L_PA / K_PA	77.4 dB / 3 dB 77.4 dB / 3 dB
F	Melu L_WA / K_WA	88.6 dB / 3 dB 88.6 dB / 3 dB
G	Tärinä ah / epävarmuus K	<2.5 m/s ^2 / 1.25 m/s ^2	<2.5 m/s ^2 / 1.25 m/s ^2
H	Kiinnikkeen nimi	1331500Z1331800Z	1331800Z1332200Z
I(a)	Hakasen pituus	15-19 mm 19-22 mm
I(b)	Hakasen langan halkaisija	0.8 x 2.25 mm 0.8 x 2.25 mm
J	Hakasen mutka	35 mm 35 mm
K	Syöttölaitteen kapasiteetti	108 108
L	Latauslaitteen malli	9R201515 9R201515
M	Syöttövirtalähde	AC 230V 50Hz AC 230V 50Hz
N	Latausaika 20 °C-lämpötilassa (minuuttia)	45 45
O	Latausjännite	10.8V 10.8V
P	Latausvirta	1.5 Ah 1.5 Ah
Q	Akun paino	220 g 220 g
