GEBRUIKSAANWIJZING USB4DUAL4KDOCKPD i-TEC

Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.pro/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

USB4 Metal Docking Station Dual 4K HDMI DP

ENGLISH 06-21

DEUTSCH....22-38

FRANÇAIS....39-55

ESPAÑOL....56-71

ITALIANO....72-87

ČESKY....88-105

POLSKI....106-121

SLOVENSKY....122-137

LIETUVOS....138-153

NEDERLANDS....154-169

WEEE....170-171

Belangrijke mededeling betreffende 8K resolutie: Het dock ondersteunt een resolutie tot 8K (7680x4320/30Hz), maar deze resolutie kan alleen worden ingesteld als uw laptop dit ondersteunt - USB4/ Thunderbolt™ 3 / Thunderbolt™ 4 moet DisplayPort 1.4 ondersteunen.

VERKLARENDE WOORDENLIJST

Interface / poort / connector / ingang / slot - de plaats waar twee apparaten fysiek met elkaar verbonden zijn.

Controller - een halfgeleidercomponent (chipset genoemd) in een notebook/tablet die zorgt voor de werking van een van de poorten.

Thunderbolt™ - is een snelle hardware-interface waarmee u apparaten (randapparatuur) op uw computer kunt aansluiten via een uitbreidingsbus. Thunderbolt combineert PCI-Express en DisplayPort tot een seriële gegevensinterface. Hiermee kunt u tot 6 extra Thunderbolt™-apparaten in serie schakelen. De overdrachtssnelheid (bitsnelheid) van Thunderbolt™ 3 bedraagt tot 40 Gbit/s.

USB-C/USB Type-C/Thunderbolt™ - is een nieuwe symmetrische connector en standaard geïntroduceerd door USB-IF in haar USB 3.1 specificatie. Het maakt sneller opladen, stroomvoorziening, zogenaamde dual-role (niet alleen host maar ook guest), ondersteuning voor zogenaamde alternatieve modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en foutmelding via het apparaat Billboard mogelijk.

USB-C Power Delivery (USB-C PD) - optionele functie van de USB-C-connector. Een connector met deze ondersteuning kan zowel laden als opgeladen worden, en ondersteunt belastingen van 10W tot 100W (afhankelijk van de profielen 1-5).

USB 3.1/3.0/2.0 - standaard voor USB-interface/poort voor het aansluiten van diverseUSB-apparaten. DiverseUSB-apparatenkunnenophetdockingstation of de adapter worden aangesloten via de USB Type-A interface. De USB-poort van het type B wordt gebruikt om het dockingstation of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standaard voor een digitale grafische interface/poort die wordt gebruikt om monitoren en andere grafische weergaveapparaten aan te sluiten.

LAN (Local Area Network) - lokaal computernetwerk, nu het meest gangbaar is het zogenaamde Ethernet, dat een theoretische overdrachtssnelheid bereikt tot 1 Gbit/s op het docking station - de aanduiding GLAN / RJ-45.

Audio - een term voor een audio-invoer- (microfoon) of uitvoerapparaat (hoofd-telefoon/speakers).

SPECIFICATIES

• 1x USB4 poort voor aansluiting op een laptop
• Vermogen: 80 W
• Video Ports:

1x HDMI

1x DisplayPort

- Resolutie:

USB4/Thunderbolt™ 3/Thunderbolt™ 4 met DisplayPort 1.4 ondersteuning

1 monitor - 1x HDMI/DP tot 8K/30Hz
2 monitoren - HDMI+DP tot 2x4K/60Hz

Thunderbolt™ 3 met DisplayPort 1.2 ondersteuning

1 monitor - 1x HDMI/DP tot 5K/60Hz
2 monitoren - HDMI+DP tot 2x4K/60Hz

USB-C met DisplayPort 1.4 DSC-ondersteuning

1 monitor - 2x DP - tot 5K/60Hz
1 monitor - 1x DP of 1x HDMI - tot 4K/60Hz
2 monitoren - 1x HDMI + 1 DP - tot 2x 4K/60Hz

USB-C met DisplayPort 1.4 ondersteuning zonder DSC-ondersteuning

1 monitor - 1x DP of 1x HDMI - tot 4K/60Hz
2 monitoren - 1x HDMI + 1 DP - tot 2x 2560×1440/60Hz

USB-C met DisplayPort 1.2 ondersteuning

1 monitor - 1x DP of 1x HDMI - tot 4K/30Hz
2 monitoren - 1x HDMI + 1 DP - tot 2x 1920×1080/60Hz

• 1x Gen 2 USB-C poort (alleen gegevens)
- 3x USB 3.2 Gen. 2-poort met ondersteuning voor snelladen (BC 1.2)
- 3x USB 2.0
• 1x Ethernet GLAN RJ-45-poort (ASIX AX88179)
• 1x SD/microSD-sleuf
- 1x 3,5 mm audio-combo-aansluiting
- LED-indicatie
- USB4 kabel (80cm)
- OS: Windows 10/11, macOS en Linux met laatste updates
- Afmetingen van het product: 69 x 128 x 48 mm
• Gewicht van het product: 314 g

* 8K-resolutie moet worden ondersteund door een aangesloten laptop of tablet.

BESCHRIJVING

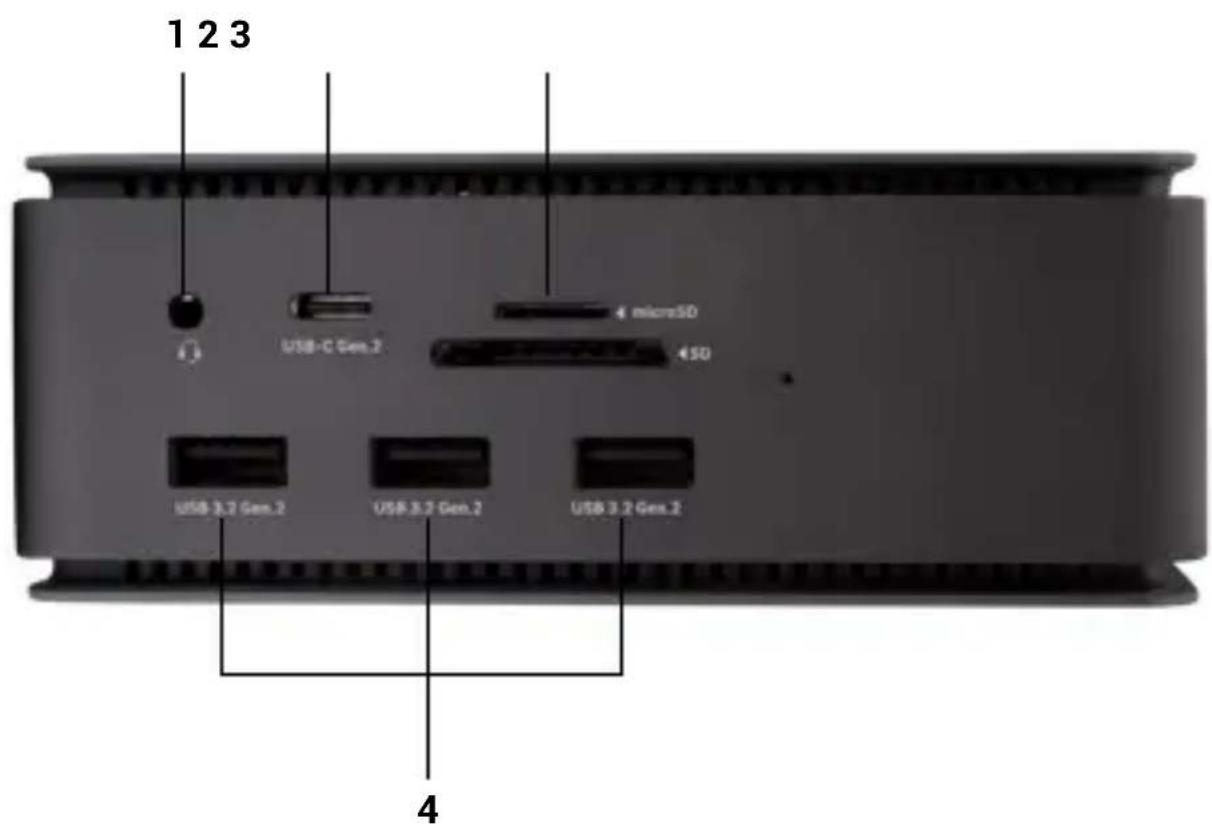

Voorpaneel:

1. 3.5mm Audio combo connector
2. Gen 2 USB-C-poort (alleen gegevens)
3. SD/microSD-sleuf
4. 3x USB 3.2 Gen. 2-poort met ondersteuning voor snelladen (BC 1.2)
5. 3x USB 2.0

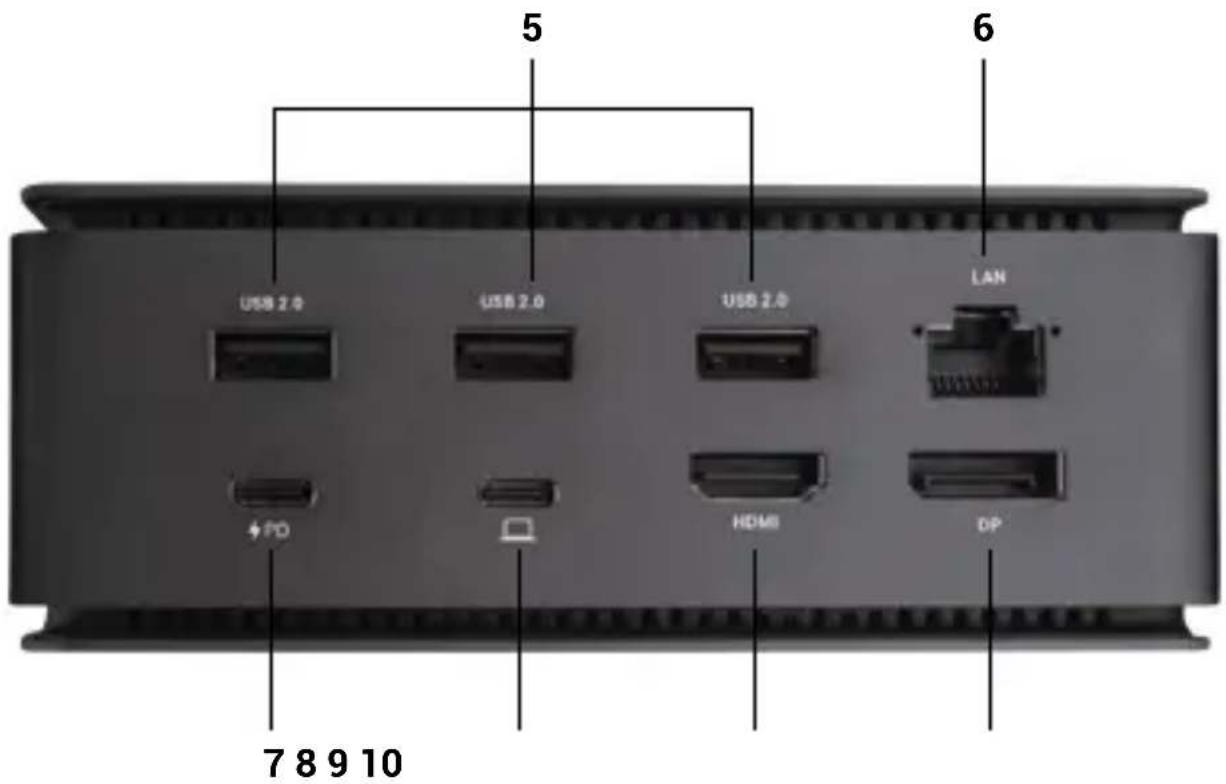

Achterpaneel:

5 USB 2.0 USB 2.0 USB 2.0 LAN + PD HDMI DP 7 8 9 10

1. 3x USB 2.0
2. Ethernet GLAN RJ-45-poort (ASIX AX88179) - ondersteunt 10/100/1000 Mbps
3. Ethernet GLAN RJ-45 port (ASIX AX88179) - supports 10/100/1000 Mbps
4. USB-C-poort PD (alleen stroomlevering)
5. USB4-poort - om het dock aan te sluiten op de USB4-poort van de laptop of om een USB4 / Thunderbolt™ 3/4 / USB-C-apparaat aan te sluiten op het dock, deze poort ondersteunt Power Delivery-functie op profiel 5, max. 80W.
6. HDMI 2.1 poort
7. DisplayPort 1.4

SYSTEEMVEREISTEN

Hardwarevereisten: Apparaat met een vrije USB4-, Thunderbolt- of USB-C-poort

Vereisten voor Power Delivery: apparaten met een vrije USB4-, Thunderbolt- of USB-C-poort met „Power Delivery“-ondersteuning

Vereisten voor video-uitvoer: apparaat met een vrije USB4-, Thunderbolt- of USB-C-poort met ondersteuning voor „DisplayPort Alternate Mode“

Besturingssysteem: Windows 10/11, macOS, Linux en iPadOS met laatste updates

Om Ultra HD 4K/5K/8K video af te spelen, moet de computer in staat zijn de video te decoderen met zijn GPU. Vooral voor minder krachtige laptops is het waar dat ze 4K/5K/8K videoweergave aankunnen, maar het resultaat is niet ideaal (onderbrekingen, video tearing).

DRIVERS INSTALLEREN

Het docking station kan rechtstreeks worden aangesloten, de stuurprogramma's zijn opgenomen in het besturingssysteem.

Voor Windows 10 moet u ervoor zorgen dat de nieuwste Thunderbolt™ 3 stuurprogramma's op uw computer zijn geïnstalleerd, zoals geleverd door de fabrikant van uw laptop.

Quick Start

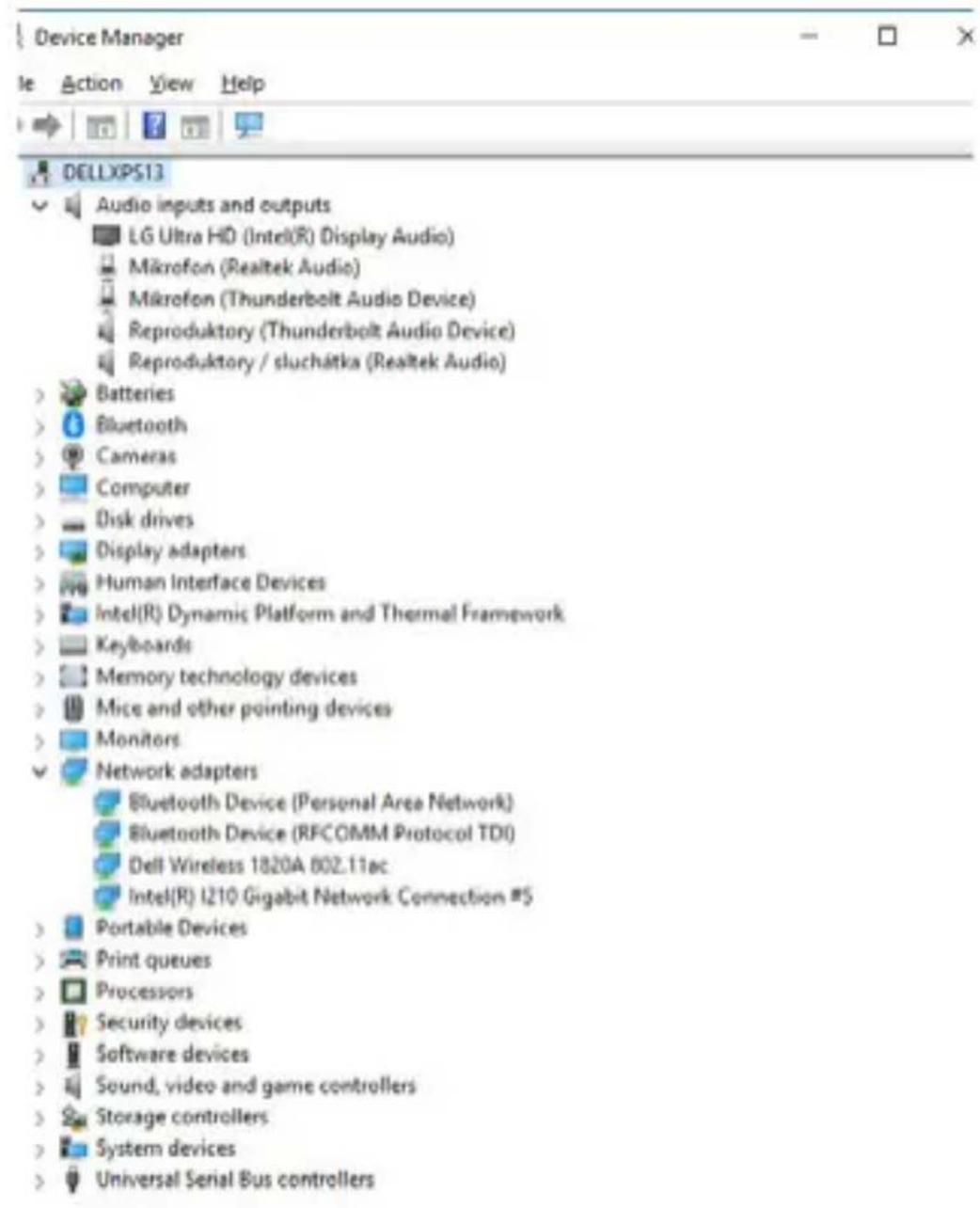

In Windows verschijnt de LAN-poort in Start → Configuratiescherm (Kleine pictogrammen weergeven) → Apparaatbeheer → Netwerkadapters als „ASIX AX88179“. Audio-poorten zijn te vinden in Start → Configuratiescherm (Kleine pictogrammen weergeven) → Apparaatbeheer → Audio, Video en Spelcontrollers als „USB Advanced Audio Device“ en/of volgens het aangesloten beeldscherm (bijv. in Fig. „LG Ultra HD (Intel® Display Audio).“

LAN- en audiopoorten weergeven in Apparaatbeheer

HDMI / DP MONITOR AANSLUITING

Gebruik HDMI / DP om de monitor aan te sluiten op het docking station (voor HDMI raden we een kabel versie 2.0 of hoger aan, en voor DP raden we een DP 1.4 of hoger kabel aan). Tijdens de installatie van de extra monitor kan de monitor op de laptop/tablet flikkeren, wat een standaardconditie is. Het docking station ondersteunt de aansluiting van maximaal twee monitoren. Grafische interface: 1x HDMI en 1x DP. Resolutie:

USB 2.0 USB 2.0 USB 2.0 LAN + PD HOME DP

Afbeelding

1 monitor aangesloten via 1 DisplayPort- of HDMI-kabel - resolutie tot 8K 7680x4320/30Hz

8K-resolutie wordt alleen ondersteund als de USB4-of Thunderbolt™-connector van uw laptop DisplayPort 1.4 ondersteunt.

Als Thunderbolt™ 3 alleen DisplayPort 1.2 ondersteunt, is de maximale resolutie 5K 5120x2880/60Hz

Als USB-C DisplayPort 1.4 met DSC ondersteunt, is de maximale resolutie 5K 5120x2880/60Hz

Als USB-C DisplayPort 1.2 ondersteunt, is de maximale resolutie 5K 4096x2160@30Hz

USB 2.0 USB 2.0 USB 2.0 LAN + PD HDMI DP

Afbeelding

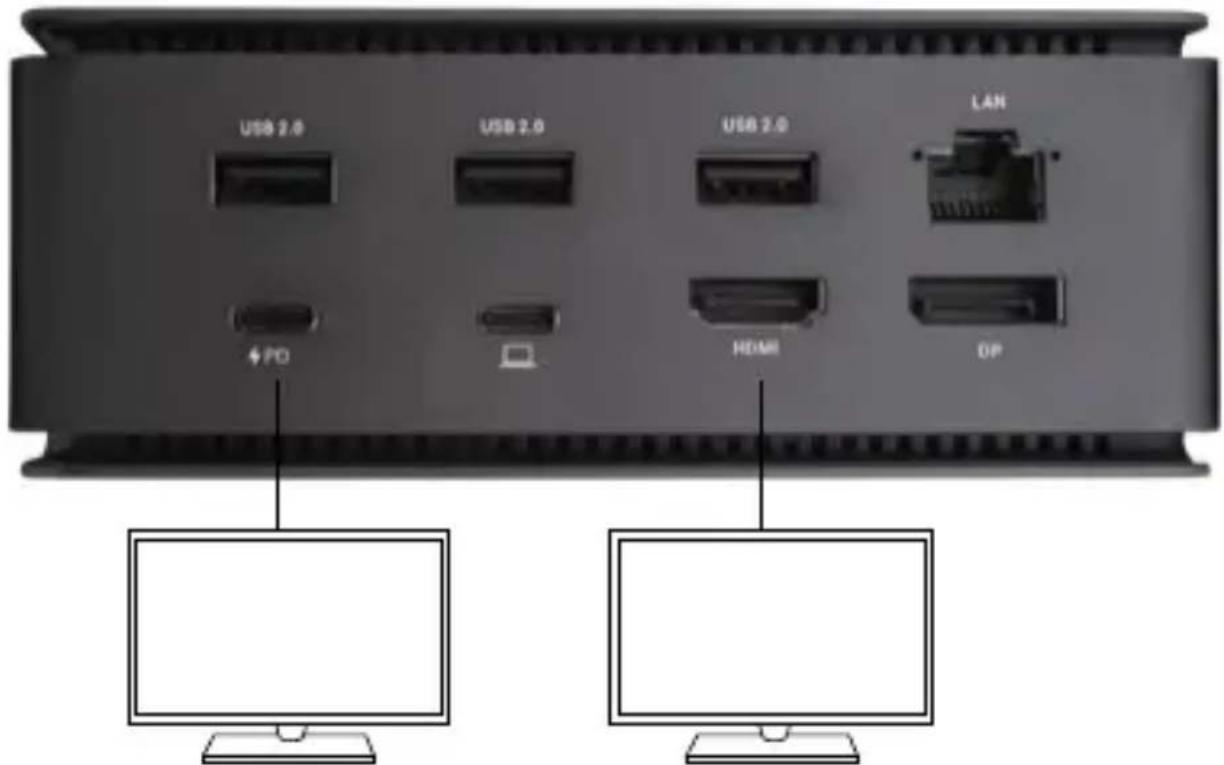

2 monitoren tegelijk aangesloten 1x DisplayPort en 1x HDMI, resolutie max. 4K 4096x2160@60Hz

Videoresolutie en herhalingsfrequentie zijn afhankelijk van de mogelijkheden van de host PC/NB

GEBRUIK VAN DE DOCKING STATION IN OS WINDOWS

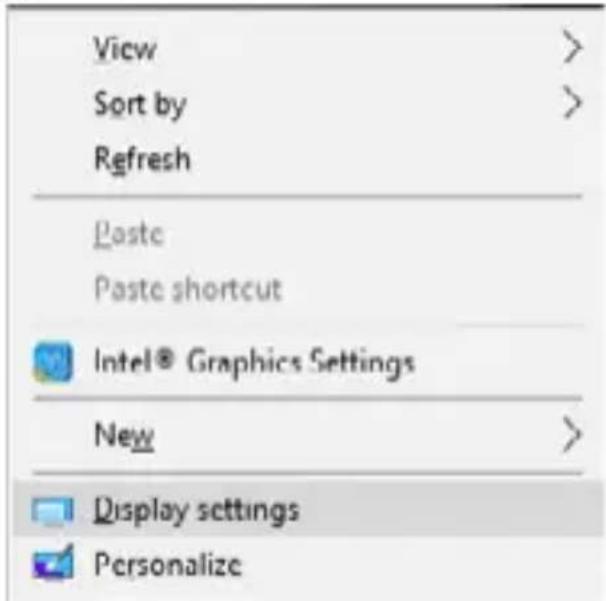

1. Klik met de rechtermuisknop ergens op het vrije scherm en selecteer In-stellingen weergeven

View Sort by Refresh Paste Paste shortcut Intel® Graphics Settings New Display settings Personalize

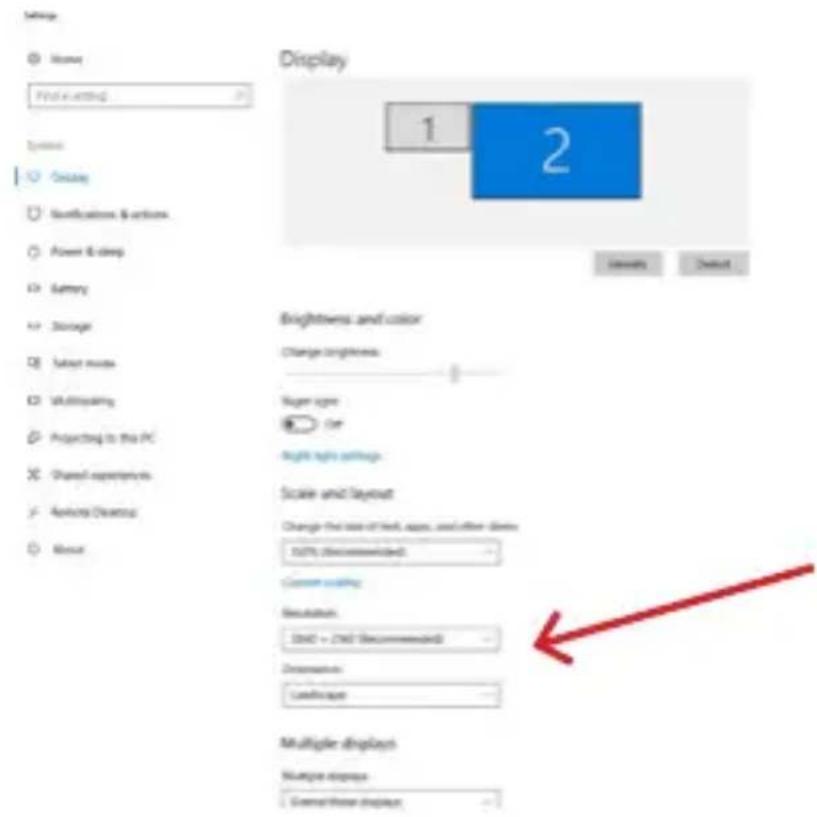

1. De instellingen voor Beeldschermresolutie van Windows worden dan weergegeven.

Beeldschermresolutie in Windows 10

U kunt nu de instellingen voor Uitbreiden en Spiegelen/Dupliceren maken:

• Modus uitbreiden: op het scherm, selecteer Meerdere monitors → Deze weergave uitbreiden → OK.
• Spiegel / Dupliceer modus: op het scherm, selecteer Meerdere monitors → Dupliceer deze weergave → OK.

Vink het vakje „Deze monitor als hoofdmonitor instellen“ aan om de extra monitor als hoofdmonitor te selecteren.

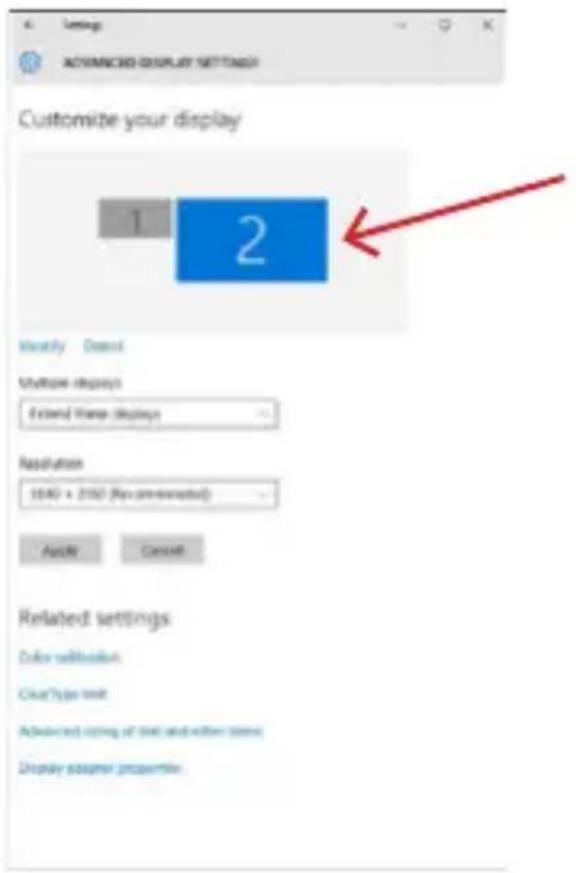

Klik en versleep de tweede monitor om hem ten opzichte van de oorspronkelijke monitor op uw laptop/tablet te positioneren zoals nodig.

Plaatsing van één extra monitor ten opzichte van de oorspronkelijke laptop/tabletmonitor

Stand-by / Slaapstand en Videopoort - na het activeren van de laptop/tablet vanuit Stand-by / Slaapstand, wordt de primaire (originele) monitor weergegeven, dus we raden aan de monitor die geïntegreerd is met de laptop/tablet te gebruiken als primaire monitor om weer in te loggen op het systeem.

Spiegelmodus - de extra monitor wordt bepaald door de parameters van de oorspronkelijke monitor in het systeem, d.w.z. als u de Spiegelmodus instelt en de oorspronkelijke monitor heeft een resolutie van 1920x1080, dan wordt het scherm naar de extra monitor overgebracht met een maximale resolutie van 1920x1080, zelfs als u deze op een hogere resolutie instelt.
