MANUAL DE USUARIO USB4DUAL4KDOCKPD i-TEC
Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.pro/es/bajo la pestaña “Manuales y controladores” de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com
IT
Aviso importante sobre la resolución 8K:
El dock admite una resolución de hasta 8K (7680x4320/30Hz), pero esta resolución solo puede establecerse si el portátil la admite: USB4/ Thunderbolt™ 3 / Thunderbolt™ 4 debe ser compatible con DisplayPort 1.4.
GLOSARIO DE TÉRMINOS
Interfaz / puerto / conector / entrada / ranura: lugar donde se conectan físicamente dos dispositivos.
Controlador: componente semiconductor (llamado chipset) de un portátil/tableta que garantiza el funcionamiento de uno de los puertos.
Thunderbolt™: es una rápida interfaz de hardware que permite conectar dispositivos (periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en serie. Permite la conexión en cadena de hasta 6 dispositivos Thunderbolt™ adicionales, la velocidad de transferencia (bitrate) de Thunderbolt™ 3 es de hasta 40Gbit/s.
USB-C/USB Type-C/Thunderbolt™ - es un nuevo conector simétrico y estándar introducido por USB-IF en su especificación USB 3.1. Permite una carga más rápida, alimentación, el llamado rol dual (no sólo anfitrión sino también invitado), soporte para los llamados modos alternativos - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través del Billboard del dispositivo.
USB-C Power Delivery (USB-C PD): una característica opcional del conector USB-C. Un conector con este soporte puede tanto cargar como ser cargado, y soporta cargas de 10W a 100W (dependiendo de los perfiles 1-5).
USB 3.1 / 3.0 / 2.0 - estándar para la interfaz USB / puerto para conectar varios dispositivos USB. Se pueden conectar varios dispositivos USB a la estación de acoplamiento o al adaptador mediante la interfaz USB tipo A. El puerto USB tipo B se utiliza para conectar la estación de acoplamiento o el adaptador a un portátil/tableta.
HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización de gráficos.
LAN (Local Area Network) - red informática local, ahora la más común es la llamada Ethernet, que alcanza una tasa de transferencia teórica de hasta 1 Gbit/s en la estación de acoplamiento - la designación GLAN / RJ-45.
Audio: término que designa una entrada de audio (micrófono) o un dispositivo de salida (auriculares/altavoces).
ESPECIFICACIONES
- 1 puerto USB4 para la conexión a un ordenador portátil
- Suministro de energía: 80 W
- Puertos de vídeo:
- 1x HDMI
- 1x DisplayPort
- Resolución:
USB4/Thunderbolt™ 3/Thunderbolt™ 4 con soporte de DisplayPort 1.4
1 monitor - 1x HDMI/DP hasta 8K/30Hz
2 monitores - HDMI+DP hasta 2x4K/60Hz
Thunderbolt™ 3 con soporte para DisplayPort 1.2
1 monitor - 1x HDMI/DP hasta 5K/60Hz
2 monitores - HDMI+DP hasta 2x4K/60Hz
USB-C con soporte de DisplayPort 1.4 DSC
1 monitor - 2x DP - hasta 5K/60Hz
1 monitor - 1x DP o 1x HDMI - hasta 4K/60Hz
2 monitores - 1x HDMI + 1 DP - hasta 2x 4K/60Hz
USB-C con soporte de DisplayPort 1.4 sin soporte de DSC
1 monitor - 1x DP o 1x HDMI - hasta 4K/60Hz
2 monitores - 1x HDMI + 1 DP - hasta 2x 2560×1440/60Hz
USB-C con soporte para DisplayPort 1.2
1 monitor - 1x DP o 1x HDMI - hasta 4K/30Hz
2 monitores - 1x HDMI + 1 DP - hasta 2x 1920×1080/60Hz
• 1 puerto USB-C Gen 2 (solo datos)
- 3 puertos USB 3.2 Gen. 2 con soporte de carga rápida (BC 1.2)
- 3x USB 2.0
• 1 puerto Ethernet GLAN RJ-45 (ASIX AX88179)
- 1 ranura SD/microSD
- 1 conector combinado de audio de 3,5 mm
- Indicación LED
- Cable USB4 (80cm)
- SO: Windows 10/11, macOS y Linux con las últimas actualizaciones
- Dimensiones del producto: 69 x 128 x 48 mm
- Peso del producto: 314 g
* La resolución 8K debe ser compatible con un portátil o una tableta conectados.
DESCRIPCIÓN

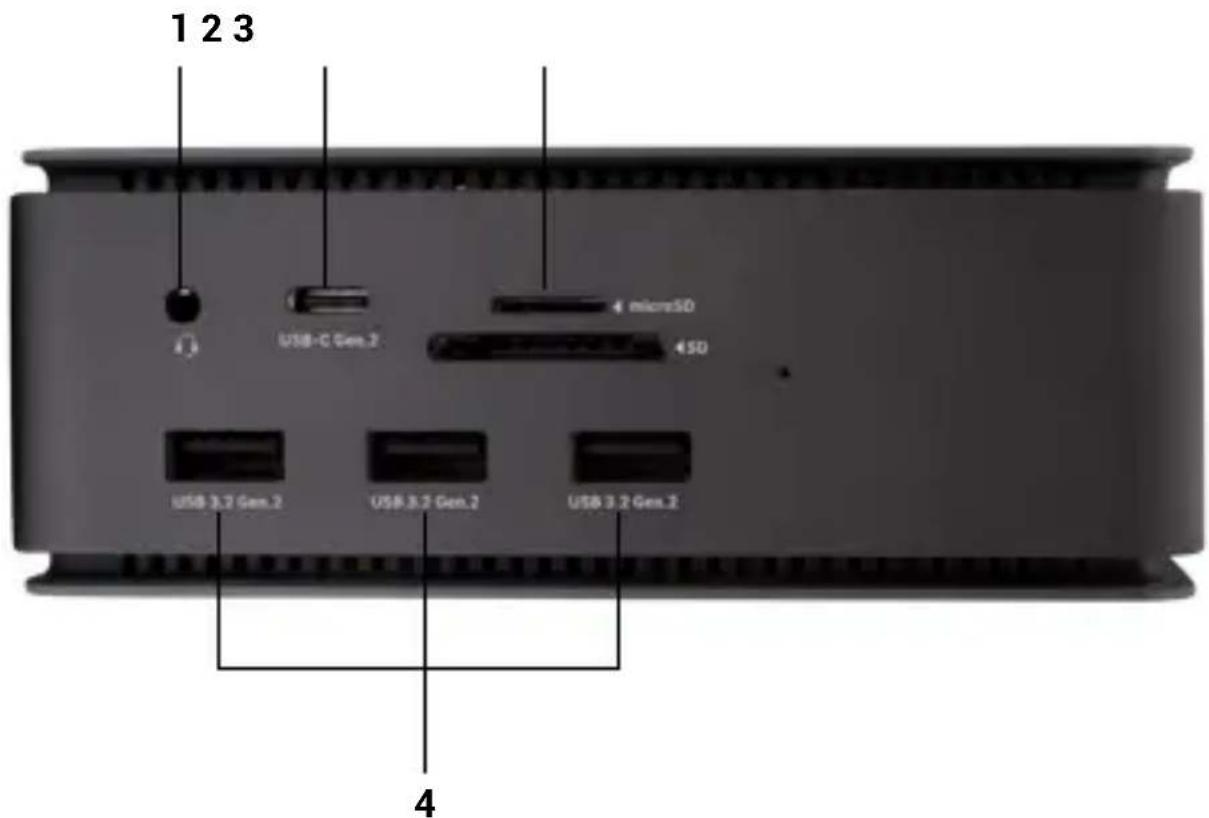

Panel frontal:
- 3x USB 2.0
- Puerto Ethernet GLAN RJ-45 (ASIX AX88179) - soporta 10/100/1000 Mbps
- Puerto USB-C PD (sólo suministro de energía)
- Puerto USB4: para conectar la base al puerto USB4 del ordenador portátil o para conectar un dispositivo USB4 / Thunderbolt™ 3/4 / USB-C a la base, este puerto admite la función Power Delivery en el perfil 5, máximo 80W.
- Puerto HDMI 2.1
- DisplayPort 1.4
REQUISITOS DEL SISTEMA
Requisitos de hardware: Dispositivo con un puerto USB4, Thunderbolt o USB-C libre.
Requisitos para Power Delivery: dispositivos con un puerto libre USB4, Thunderbolt o USB-C con soporte „Power Delivery“.
Requisitos de la salida de vídeo: Dispositivo con un puerto USB4, Thunderbolt o USB-C libre y compatible con el „modo alternativo DisplayPort“.
Sistema operativo: Windows 10/11, macOS, Linux y iPadOS con las últimas actualizaciones
Para reproducir vídeo Ultra HD 4K/5K/8K, el ordenador debe ser capaz de descodificar el vídeo con su GPU. Especialmente en el caso de los portátiles menos potentes, es cierto que pueden manejar la reproducción de vídeo 4K/5K/8K, pero el resultado no es el ideal (interrupciones, tearing de vídeo).
INSTALACIÓN DE CONTROLADORES
La estación de acoplamiento se puede conectar directamente, los controladores están incluidos en el sistema operativo.
En el caso de Windows 10, asegúrate de tener instalados los últimos controladores Thunderbolt™ 3 en tu ordenador, tal y como los proporciona el fabricante de tu portátil.
En Windows, el puerto LAN aparece en Inicio → Panel de control (Ver iconos pequeños) → Administrador de dispositivos → Adaptadores de red como „ASIX AX88179“. Los puertos de audio se pueden encontrar en Inicio → Panel de control (Ver iconos pequeños) → Administrador de dispositivos → Controladores de audio, vídeo y juegos como „Dispositivo de audio avanzado USB“ y/o según el monitor conectado (por ejemplo, en la Fig. „LG Ultra HD (Intel ® Display Audio)“).

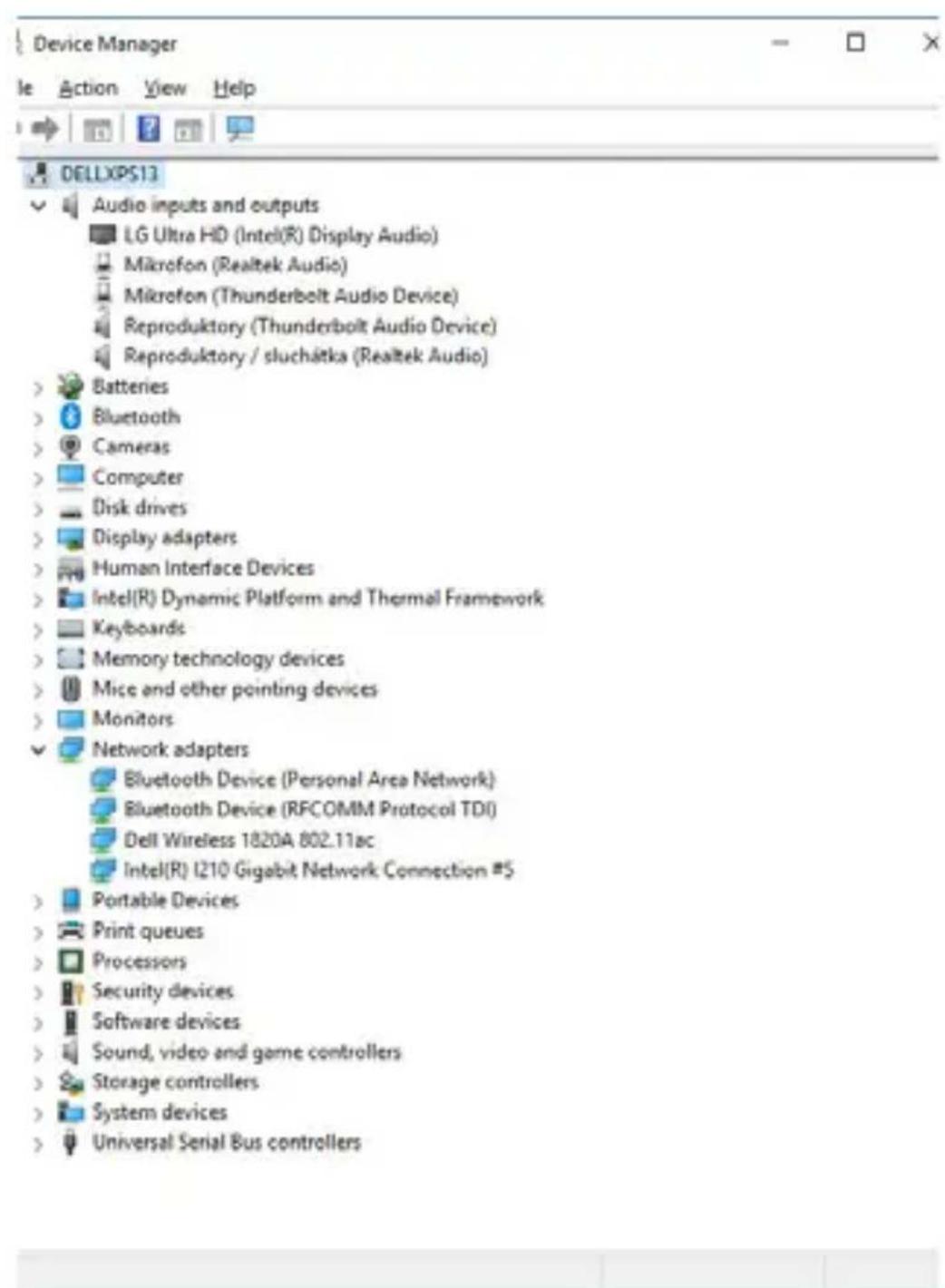

Ver los puertos LAN y de audio en el Administrador de dispositivos
CONEXIÓN DE MONITOR HDMI / DP
Utilice HDMI / DP para conectar el monitor a la estación de acoplamiento (para HDMI, recomendamos un cable de versión 2.0 o superior, y para DP, recomendamos un cable DP 1.4 o superior). El monitor del portátil/tableta puede parpadear durante la instalación del monitor adicional, lo cual es una condición estándar. La estación de acoplamiento admite la conexión de hasta dos monitores. Interfaz gráfica: 1x HDMI y 1x DP. Resolución:


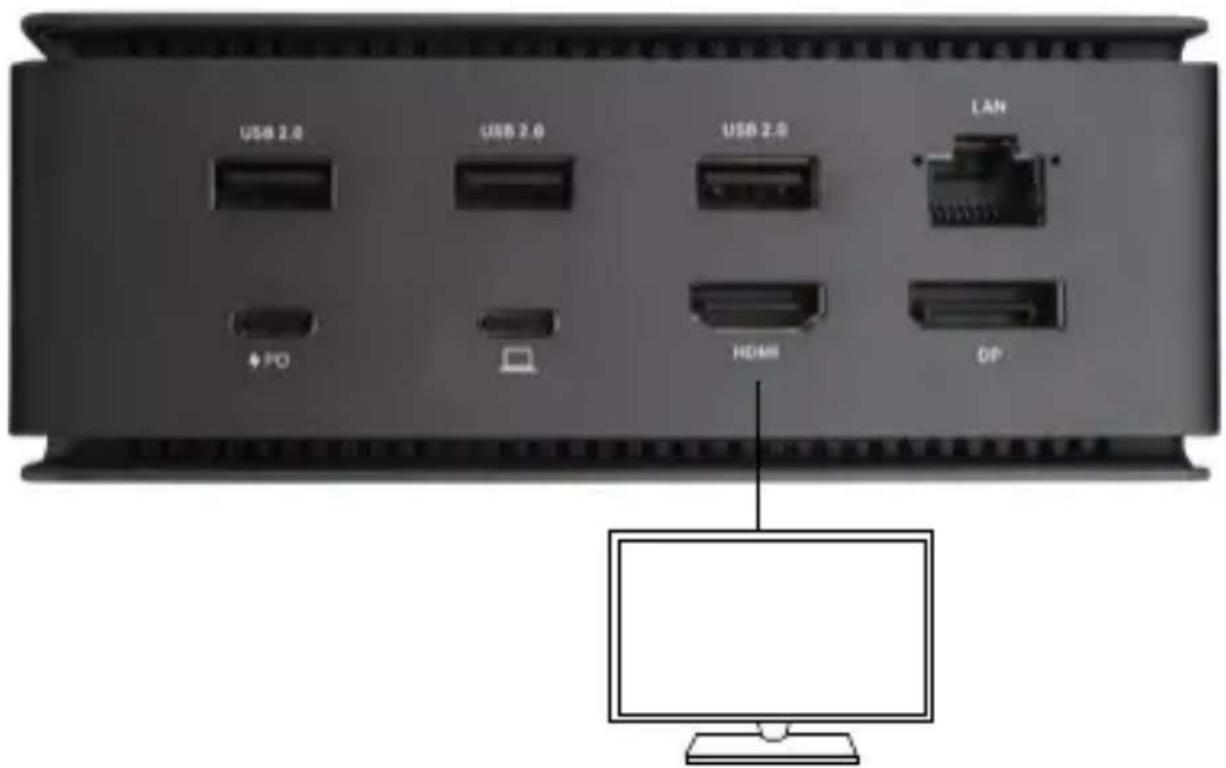

1 monitor conectado a través de 1 cable DisplayPort o HDMI - resolución hasta 8K 7680x4320/30Hz
La resolución 8K solo es compatible si el conector USB4 o Thunderbolt™ de tu portátil admite DisplayPort 1.4.
Si Thunderbolt™ 3 solo admite DisplayPort 1.2, la resolución máxima es 5K 5120x2880/60Hz
Si el USB-C es compatible con DisplayPort 1.4 con DSC, la resolución máxima es 5K 5120x2880/60Hz
Si el USB-C es compatible con DisplayPort 1.2, la resolución máxima es 5K 4096x2160@30Hz


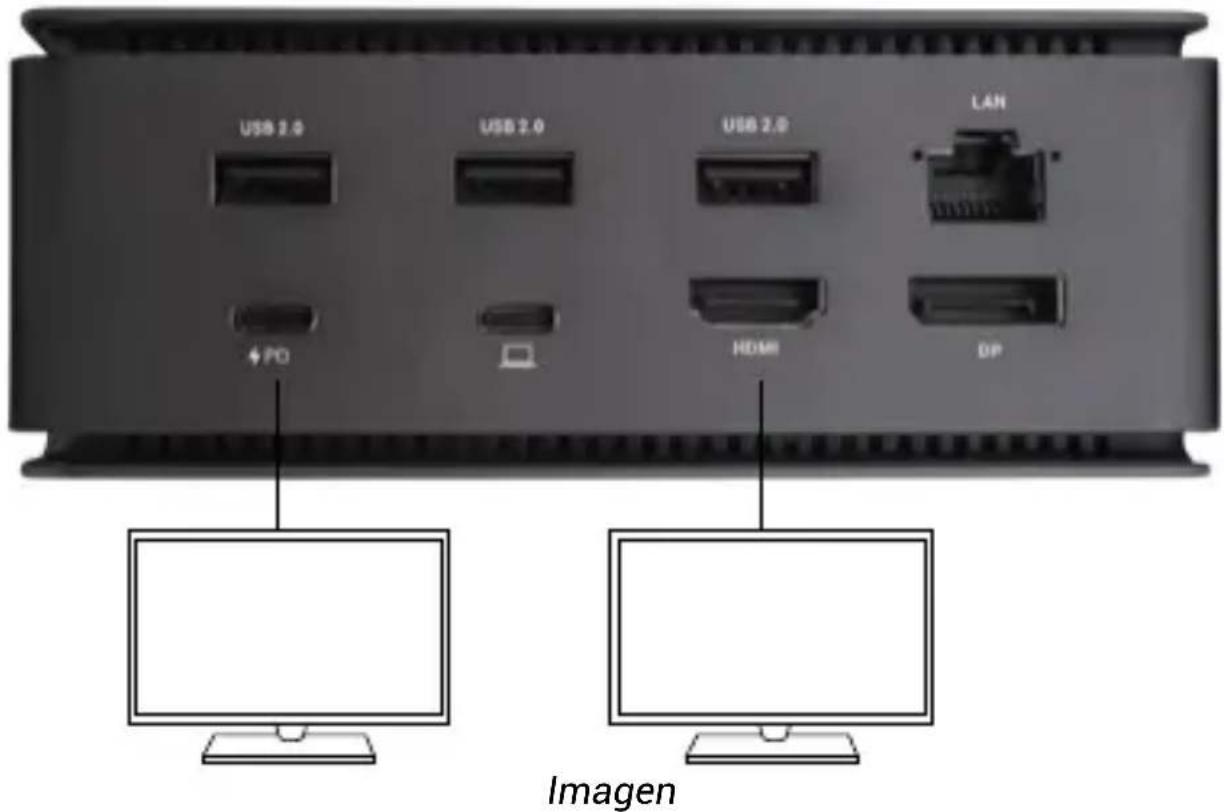

USB 2.0 USB 2.0 USB 2.0 LAN + PD HDMI DP Imagen2 monitores conectados simultáneamente 1x DisplayPort y 1x HDMI, resolución máx. 4K 4096x2160@60Hz
La resolución de vídeo y la frecuencia de repetición dependen de las capacidades del PC/NB anfitrión
UTILIZANDO EL DOCKING STATION EN OS WINDOWS

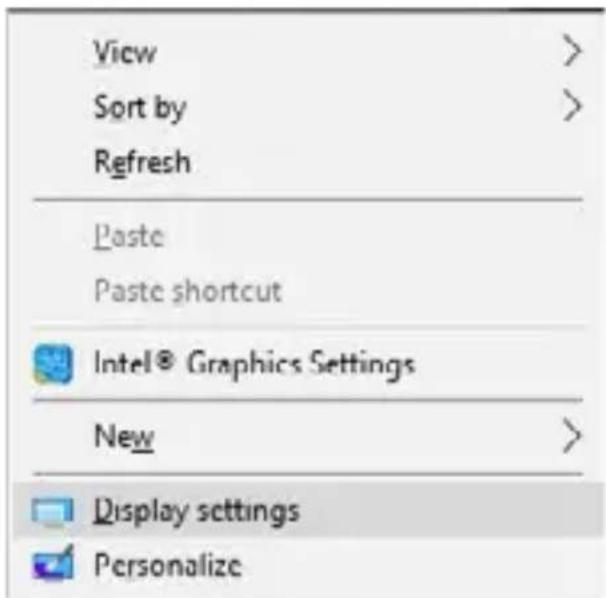

- Haga clic con el botón derecho del ratón en cualquier lugar de la pantalla libre y seleccione Ver configuración


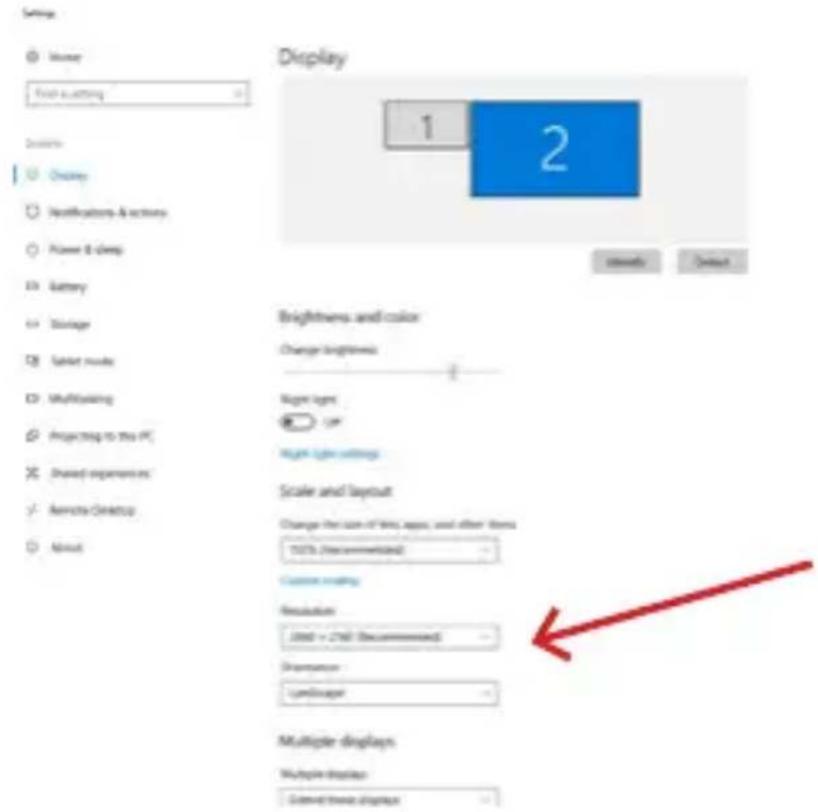

Resolución de la pantalla en Windows 10
Ahora puede realizar los ajustes de Extender y Reflejar/Duplicar:
- Modo de ampliación: en la pantalla, seleccione Varios monitores → Ampliar esta vista → Aceptar.
- Modo espejo / duplicado: en la pantalla, seleccione Múltiples monitores → Duplicar esta vista → Aceptar.
Marque la casilla „Establecer este monitor como principal“ para seleccionar el monitor adicional como monitor principal.
Haz clic y arrastra el segundo monitor para colocarlo en relación con el monitor original de tu portátil/tableta según sea necesario.

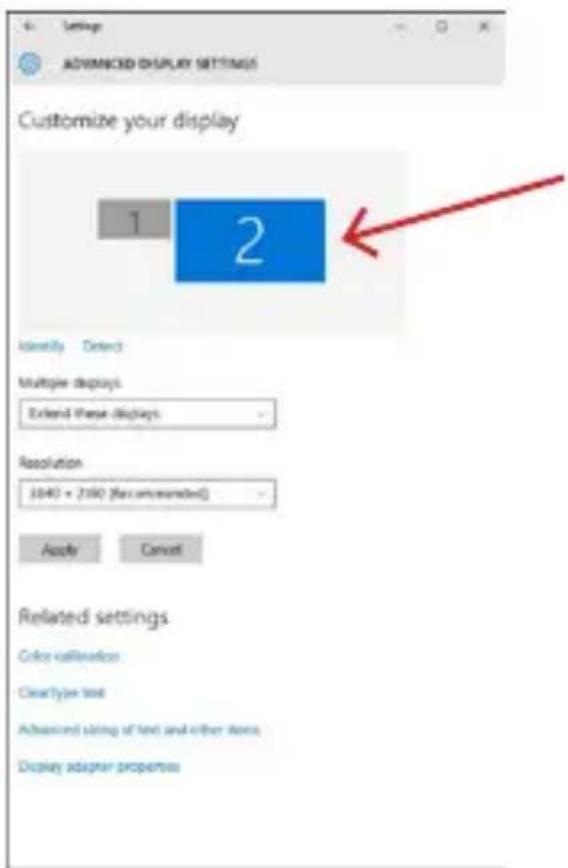

Colocación de un monitor adicional en relación con el monitor original del portátil/tableta
Modo de espera / hibernación y puerto de vídeo: tras activar el portátil/tableta desde el modo de espera / hibernación, se muestra el monitor primario (original), por lo que se recomienda utilizar el integrado en el portátil/tableta como monitor primario para volver a entrar en el sistema.
Modo espejo: el monitor adicional sigue los parámetros del monitor original en el sistema, es decir, si se establece el modo espejo y el monitor original tiene una resolución de 1920x1080, la pantalla se transfiere al monitor adicional con una resolución máxima de 1920x1080, aunque se establezca una resolución mayor.
También puedes controlar fácilmente los monitores mediante la opción de teclado „Windows“ + P:

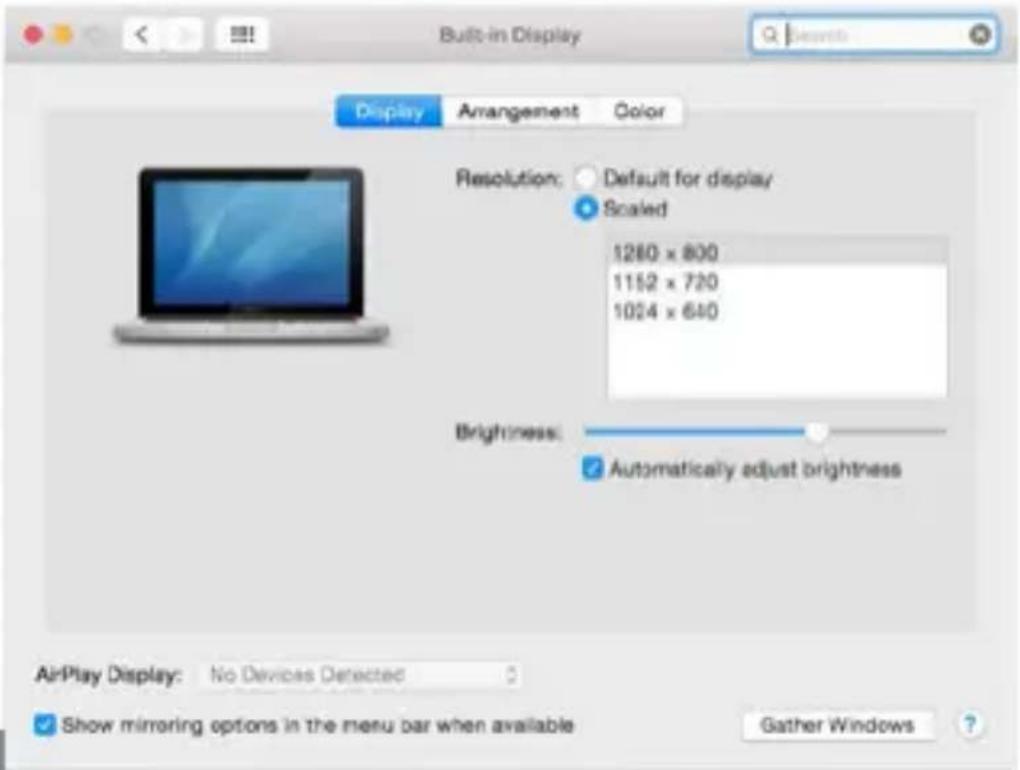

Cuando conectes el monitor, la pantalla de tu Mac parpadeará, lo cual es una condición estándar. Una vez que se haya estabilizado, puedes hacer ajustes aquí: Preferencias del sistema-Monitores:
En la pestaña Diseño y en el modo por defecto (Expandir), haga clic y arrastre el nuevo monitor según sea necesario en relación con el monitor del Mac. Al seleccionar Monitores Espejo, el modo cambiará a Espejo (la resolución de los monitores se ajustará automáticamente a sus parámetros, estableciendo la mayor resolución posible en ambos monitores). Desmarque los monitores espejo para restaurar el modo de expansión.

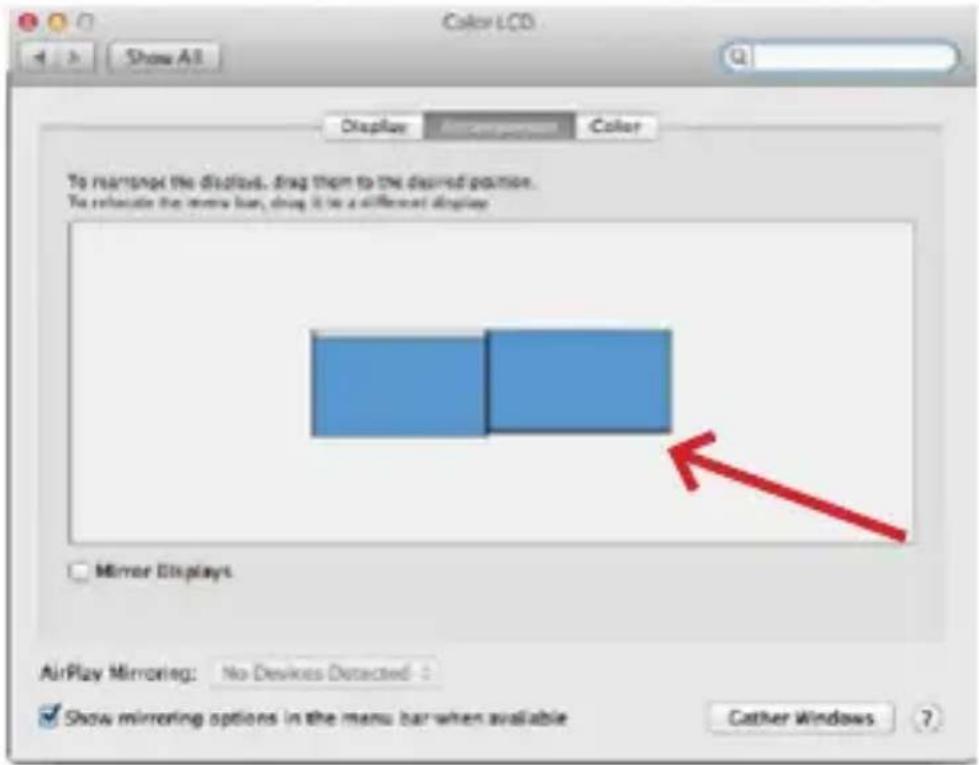

Modo de extensión: La flecha indica la posibilidad de posicionar el monitor conectado con respecto al monitor del Mac.
Modo de extensión: En este modo, puede seleccionar el monitor principal arrastrando la barra de menús.

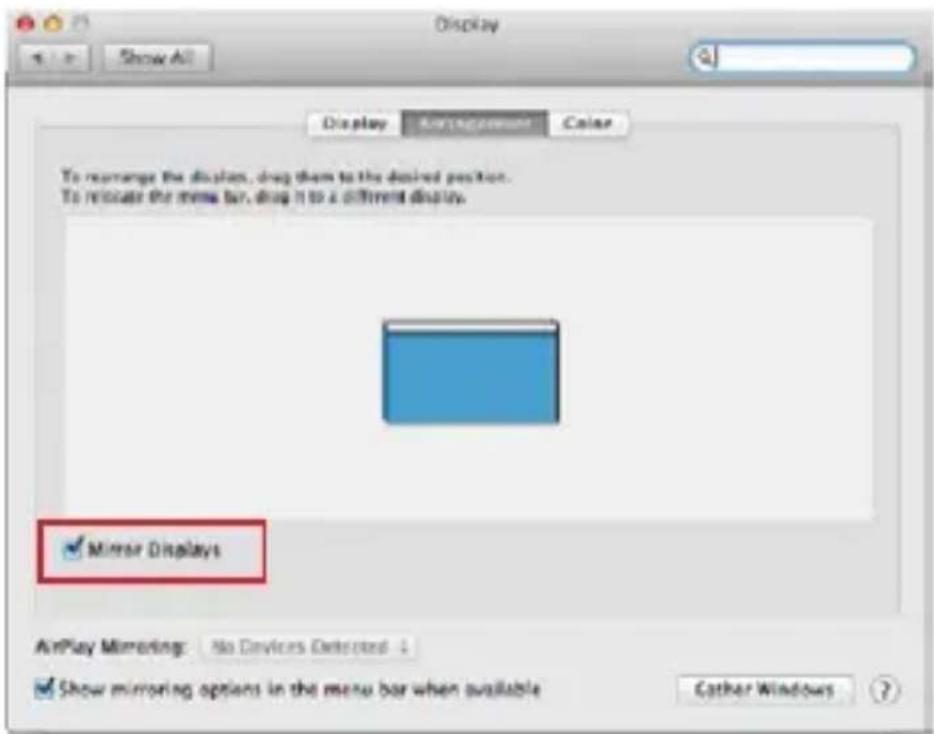

Modo espejo: sólo se puede utilizar si lo ofrece el Mac.
Al seleccionar Reunir Windows, puede elegir la configuración del monitor correspondiente: Resolución personalizada (ofrece resoluciones utilizables),
Rotación (Estándar, 90°, 180° y 270°) y Frecuencia de actualización (si se ofrece). Dependiendo del monitor que se utilice, están disponibles los siguientes ajustes:
Variante de visualización 1
Variante de visualización 2

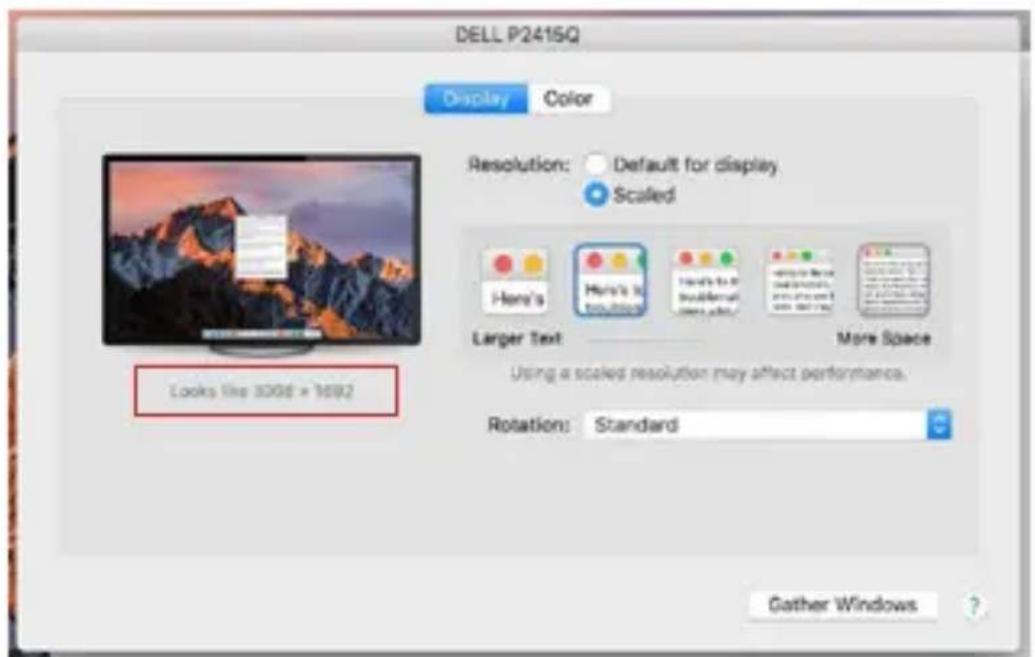

En el modo personalizado, haga clic en el icono de su elección, la resolución se describirá debajo de la pantalla (aquí visualmente 3008x1692 = 4K@30Hz)
Modo de pantalla cerrada: trabajar en un monitor externo conectado cuando el monitor del Mac está inclinado sólo es posible cuando el Mac está encendido y el ratón y el teclado están conectados. Más información aquí: https://support.apple.com/cs-cz/HT201834
La mayoría de los problemas con la actualización de la pantalla en un monitor conectado después de poner el Mac en reposo, después de usar un salva-pantallas, después de reiniciar el Mac, después de apagar/encender el Mac pueden resolverse desconectando el cable de acoplamiento Thunderbolt™ 3 del puerto Thunderbolt™ 3 del Mac y volviendo a conectarlo después de unos 10s. Después, espere a que todos los periféricos terminen de conectarse.
CARACTERÍSTICAS ADICIONALES DE LA ESTACIÓN DE APOYO EN WINDOWS Y MACOS
Conexión LAN - El puerto GLAN RJ-45 se conecta al router/conmutador/hub y a Internet, admite velocidades de 10 / 100 / 1000 Mbps
Conexión de dispositivos USB - Después de conectar los dispositivos USB al puerto USB 3.0 de la estación de acoplamiento (disco duro externo USB, teclado USB, ratón USB, Hub USB, adaptador gráfico USB), estos dispositivos se utilizan de forma estándar. Los dispositivos USB-C, por ejemplo, un disco duro externo, una unidad flash o un adaptador gráfico, pueden conectarse a través del puerto Thunderbolt™ 3.
Carga - La estación de acoplamiento permite cargar los dispositivos móviles USB conectados, como smartphones, lectores de libros electrónicos, reproductores multimedia, dispositivos de navegación y tabletas. Sólo tienes que conectar el dispositivo que quieres cargar con el cable original al puerto USB de la estación de acoplamiento.
Carga Power Delivery: la base admite Power Delivery en el puerto Thunderbolt™ 3 designado. Power Delivery es compatible con el perfil 5, es decir, 85 W como máximo.
Portátiles compatibles: por ejemplo, Dell XPS13, MacBook Pro 2016, Acer Aspire V 15 Nitro, Acer Aspire V 17 Nitro o dispositivos Windows 10 con puerto Thunderbolt™ 3 y soporte de Power Delivery y adaptador de corriente original de hasta 100W.
Portátiles no compatibles: por ejemplo, HP Folio G1 y otros portátiles HP; HP restringe por defecto el uso de fuentes de alimentación no originales
Audio en Windows
Por defecto, la salida de audio cambia automáticamente a la estación de acoplamiento conectada. Puede comprobar o configurar la salida de audio por defecto en Panel de control-Sonido
Audio en macOS
El dispositivo de salida de audio para escuchar a través de la salida gráfica necesita ser ajustado/verificado aquí: Preferencias del Sistema-Sonido-Salida - Configurar dispositivo de audio avanzado USB.
Los dispositivos de salida de audio, tanto para los auriculares como para el monitor, se pueden seleccionar en Open-Applications-Utilities-Audio MIDI. app - haga clic en „+“ en la parte inferior izquierda - Create Multi Output Device y seleccione las salidas deseadas en las opciones de Multi Output Device.
Nota: La mayoría de los problemas con la base y los periféricos conectados pueden resolverse desconectando el cable Thunderbolt™ 3 de la base del puerto Thunderbolt™ 3 del portátil/tableta/Mac y volviéndolo a conectar después de unos 10s.
INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA ESTACIÓN DE ACOPLAMIENTO
- No exponer a temperaturas y humedad extremas.
- Utilice el dispositivo sobre almohadillas planas para evitar resbalones y caídas en el suelo.
- Conserve los controladores y el manual para su uso posterior.
En colaboración con el servicio técnico:
- Compruebe el funcionamiento después de caer al agua o al suelo.
- Verificar el funcionamiento cuando la tapa está agrietada.
- Reclamar que el aparato no funciona según el manual.
PREGUNTAS FRECUENTES
Disponible en nuestro sitio web www-i-tec.pro/es en la sección „FAQ“ para este producto
