BEDIENUNGSANLEITUNG USB4DUAL4KDOCKPD i-TEC

Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.pro/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

FR

Wichtiger Hinweis zur 8K-Auflösung: Das Dock unterstützt eine Auflösung von bis zu 8K (7680x4320/30Hz), aber diese Auflösung kann nur eingestellt werden, wenn Ihr Laptop sie unterstützt - USB4/Thunderbolt™ 3/Thunderbolt™ 4 muss DisplayPort 1.4 unterstützen.

Glossar der Begriffe

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (Chipsatz genannt) in einem Notebook/Tablet, die den Betrieb eines der Anschlüsse gewährleistet.

Thunderbolt™ - ist eine schnelle Hardwareschnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an Ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPort zu einer seriellen Datenschnittstelle. Er ermöglicht die Verkettung von bis zu 6 zusätzlichen Thunderbolt™-Geräten, die Übertragungsrate (Bitrate) von Thunderbolt™ 3 beträgt bis zu 40Gbit/s.

USB-C / USB Typ-C / Thunderbolt™ - ist ein neuer symmetrischer Anschluss und Standard, der von USB-IF mit der USB 3.1-Spezifikation eingeführt wurde. EsermöglichtschnelleresLaden, Stromversorgung, sogenannteDual-Role (nicht nur Host sondern auch Guest), Unterstützung für sogenannte alternative Modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über das Geräte-Billboard.

USB-CPowerDelivery(USB-CPD)-optionaleFunktiondesUSB-C-Anschlusses. Ein Stecker mit dieser Unterstützung kann sowohl laden als auch geladen werden und unterstützt Lasten von 10 W bis 100 W (je nach Profil 1-5).

USB 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstellen / Port zum Anschluss verschiedener USB-Geräte. Überdie USB-Typ-A-Schnittstellekönnen verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafikschnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN(Local Area Network) - ein lokales Computernetzwerk, am gebräuchlichsten ist heute das sogenannte Ethernet, das ander Dockingstation theoretische Übertragungsgeschwindigkeiten von bis zu 1 Gbit/serreicht - die Bezeichnung GLAN/RJ-45.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

SPEZIFIKATIONEN

• 1x USB4-Anschluss für den Anschluss an einen Laptop
• Leistungsabgabe: 80 W
• Video-Anschlüsse:

- 1x HDMI

- 1x DisplayPort

- Auflösung:

USB4/Thunderbolt™ 3/Thunderbolt™ 4 mit DisplayPort 1.4-Unterstützung

1 Monitor - 1x HDMI/DP bis zu 8K/30Hz
2 Monitore - HDMI+DP bis zu 2x4K/60Hz

Thunderbolt™ 3 mit DisplayPort 1.2-Unterstützung

1 Monitor - 1x HDMI/DP bis zu 5K/60Hz
2 Monitore - HDMI+DP bis zu 2x4K/60Hz

USB-C mit DisplayPort 1.4 DSC-Unterstützung

1 Monitor - 2x DP - bis zu 5K/60Hz
1 Monitor - 1x DP oder 1x HDMI - bis zu 4K/60Hz
2 Monitore - 1x HDMI + 1 DP - bis zu 2x 4K/60Hz

USB-C mit DisplayPort 1.4-Unterstützung ohne DSC-Unterstützung

1 Monitor - 1x DP oder 1x HDMI - bis zu 4K/60Hz
2 Monitore - 1x HDMI + 1 DP - bis zu 2x 2560×1440/60Hz

USB-C mit DisplayPort 1.2-Unterstützung

1 Monitor - 1x DP oder 1x HDMI - bis zu 4K/30Hz
2 Monitore - 1x HDMI + 1 DP - bis zu 2x 1920×1080/60Hz

• 1x Gen 2 USB-C-Anschluss (nur Daten)
• 3x USB 3.2 Gen. 2-Anschluss mit Schnellladeunterstützung (BC 1.2)
- 3x USB 2.0
• 1x Ethernet GLAN RJ-45 Anschluss (ASIX AX88179)
• 1x SD/microSD-Steckplatz
• 1x 3,5-mm-Audio-Kombianschluss
- LED-Anzeige
- USB4-Kabel (80cm)
- OS: Windows 10/11, macOS und Linux mit den neuesten Updates
- Abmessungen des Produkts: 69 x 128 x 48 mm
- Produktgewicht: 314 g

* Die 8K-Auflösung muss von einem angeschlossenen Laptop oder Tablet unterstützt werden.

BESCHREIBUNG

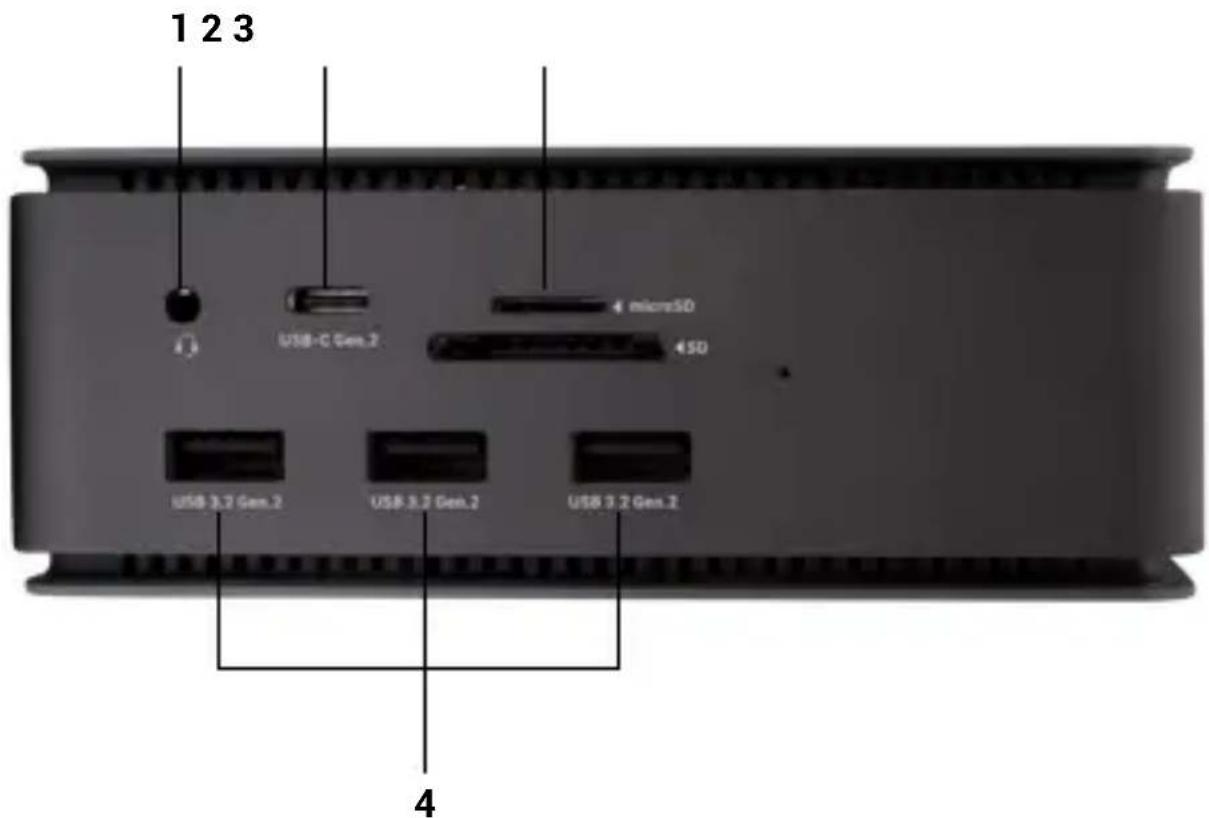

Frontplatte:

1. 3,5-mm-Audio-Kombianschluss
2. Gen 2 USB-C-Anschluss (nur Daten)
3. SD-/MicroSD-Steckplatz
4. 3x USB 3.2 Gen. 2 Anschluss mit Schnellladeunterstützung (BC 1.2)

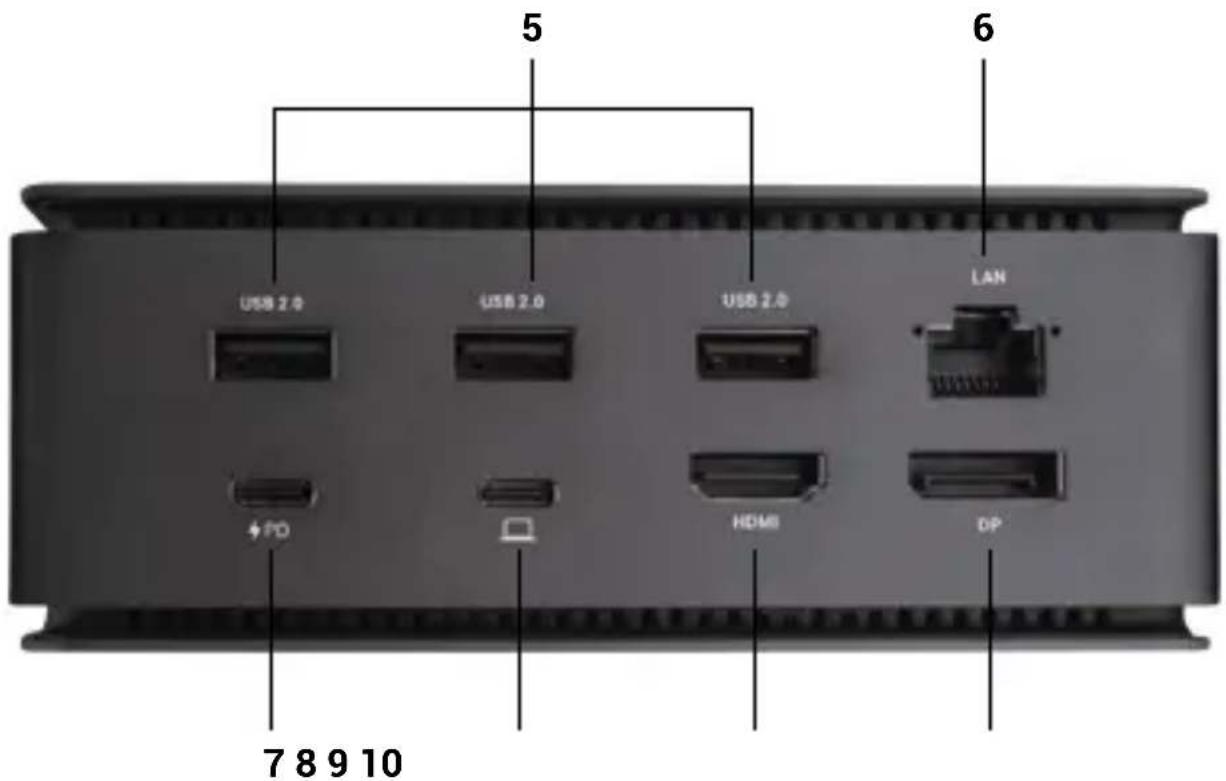

Rückwand:

5 USB 2.0 USB 2.0 USB 2.0 LAN +70 + - HDMI DP 7 8 9 10

1. 3x USB 2.0
2. Ethernet GLAN RJ-45-Anschluss (ASIX AX88179) - unterstützt 10/100/1000 Mbps
3. USB-C-Anschluss PD (nur Stromzufuhr)
4. USB4-Anschluss - zum Anschluss der Dockingstation an den USB-4-Anschluss des Laptops oder zum Anschluss eines USB4-/Thunderbolt™ 3/4-USB-C-Geräts an die Dockingstation; dieser Anschluss unterstützt die Power-Delivery-Funktion mit Profil 5, max. 80 W.
5. HDMI 2.1-Anschluss
6. DisplayPort 1.4

SYSTEMANFORDERUNGEN

Hardwareanforderungen: Gerät mit einem freien USB4-, Thunderbolt- oder USB-C-Anschluss

Voraussetzungen für Power Delivery: Geräte mit einem freien USB4-, Thunderbolt- oder USB-C-Anschluss mit „Power Delivery“-Unterstützung

Anforderungen anden Videoausgang: Gerät mit einem freien USB4-, Thunderbolt- oder USB-C-Anschluss mit Unterstützung für den „DisplayPort Alternate Mode“.

Betriebssystem: Windows 10/11, macOS, Linux und iPadOS mit den neuesten Updates

Um Ultra HD 4K/5K/8K-Videos abspielen zu können, muss der Computer in der Lage sein, das Video mit seinem Grafikprozessor zu dekodieren. Vor allem weniger leistungsstarke Laptops können zwar 4K/5K/8K-Videos wiedergeben, aber das Ergebnis ist nicht ideal (Unterbrechungen, Video-Tearing).

INSTALLATION DER TREIBER

Die Dockingstation kann direkt angeschlossen werden, die Treiber sind im Betriebssystem enthalten.

Vergewissern Sie sich bei Windows 10, dass Sie die neuesten Thunderbolt™ 3-Treiber auf Ihrem Computer installiert haben, die vom Hersteller Ihres Laptops bereitgestellt werden.

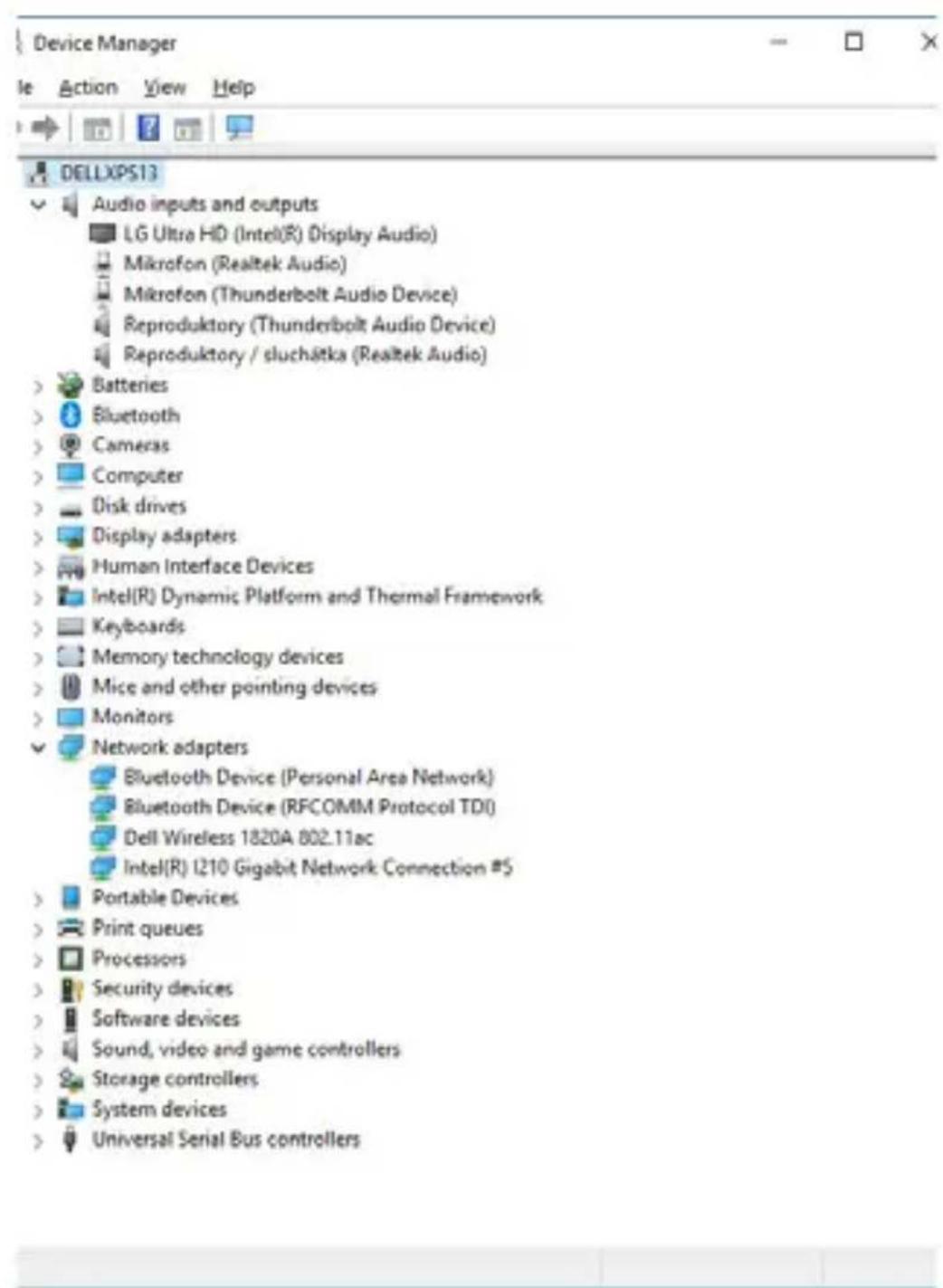

Unter Windows wird der LAN-Anschluss in Start → Systemsteuerung (Kleine Symbole anzeigen) → Geräte-Manager → Netzwerkadapter als „ASIX AX88179“ angezeigt. Audioanschlüsse finden Sie unter Start → Systemsteuerung (Kleine Symbole anzeigen) → Gerätemanager → Audio-, Video- und Gamecontroller als „USB Advanced Audio Device“ und/oder entsprechend dem angeschlossenen Monitor (z. B. in Abb. „LG Ultra HD (Intel® Display Audio)“).

LAN- und Audio-Ports im Geräte-Manager anzeigen

HDMI/DP-MONITORANSCHLUSS

Verwenden Sie HDMI / DP, um den Monitor an die Dockingstation anzuschließen (für HDMI empfehlen wir ein Kabel der Version 2.0 oder höher, für DP ein Kabel der Version 1.4 oder höher). Während der Installation des zusätzlichen Monitors kann der Bildschirm des Laptops/Tablets flackern, was ein normaler Zustand ist. Die Dockingstation unterstützt den Anschluss von bis zu zwei Monitoren. Grafikschnittstelle: 1x HDMI und 1x DP. Auflösung:

USB 2.0 USB 2.0 USB 2.0 LAN + PD ↓ HOME DP

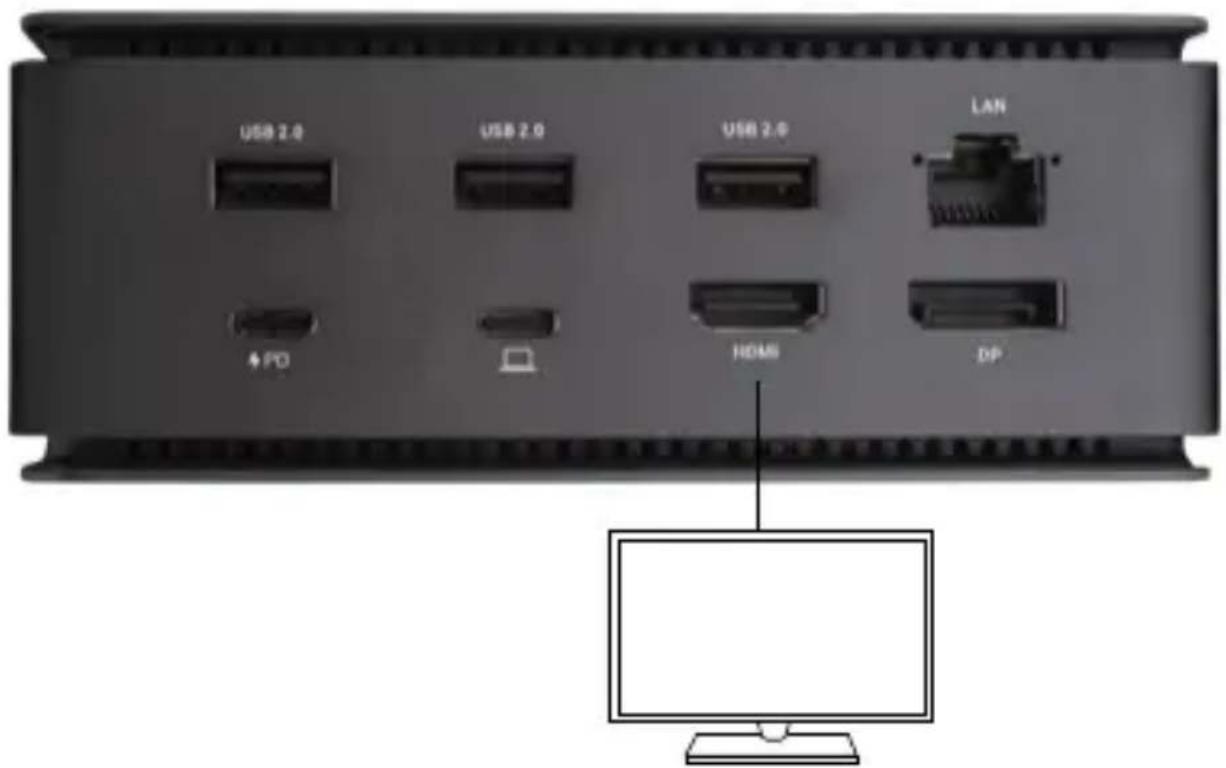

1 Monitor angeschlossen über 1 DisplayPort oder HDMI Kabel - Auflösung bis zu 8K 7680x4320/30Hz Die 8K-Auflösung wird nur unterstützt, wenn der USB4- oder Thunderbolt™-Anschluss Ihres Laptops DisplayPort 1.4 unterstützt.

Wenn Thunderbolt™ 3 nur DisplayPort 1.2 unterstützt, beträgt die maximale Auflösung 5K 5120x2880/60Hz

Wenn USB-C DisplayPort 1.4 mit DSC unterstützt, beträgt die maximale Auflösung 5K 5120x2880/60Hz

Wenn USB-C DisplayPort 1.2 unterstützt, beträgt die maximale Auflösung 5K 4096x2160@30Hz

USB 2.0 USB 2.0 USB 2.0 LAN + PD HDMI DP

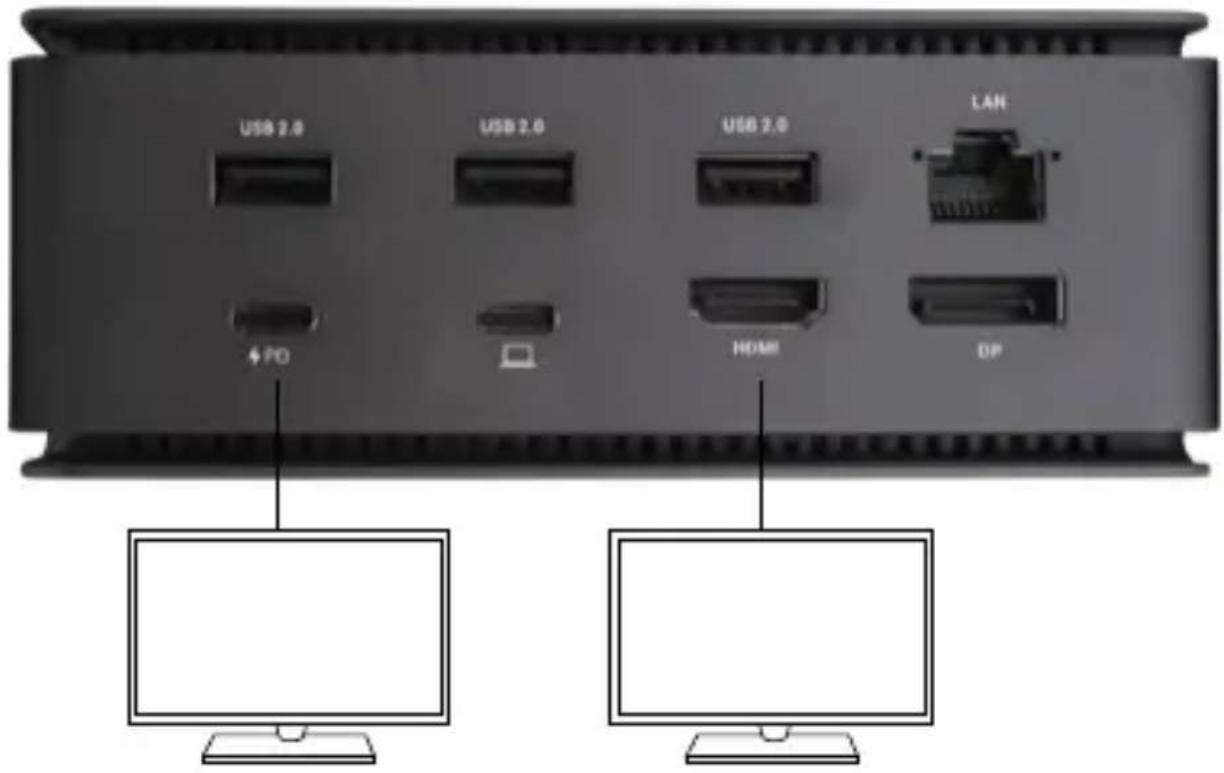

2 Monitore gleichzeitig angeschlossen 1x DisplayPort und 1x HDMI, Auflösung max. 4K 4096x2160@60Hz

Videoauflösung und Wiederholrate hängen von den Möglichkeiten des Host-PCs/NBs ab

Verwendung der DOCKING STATION in OS windows

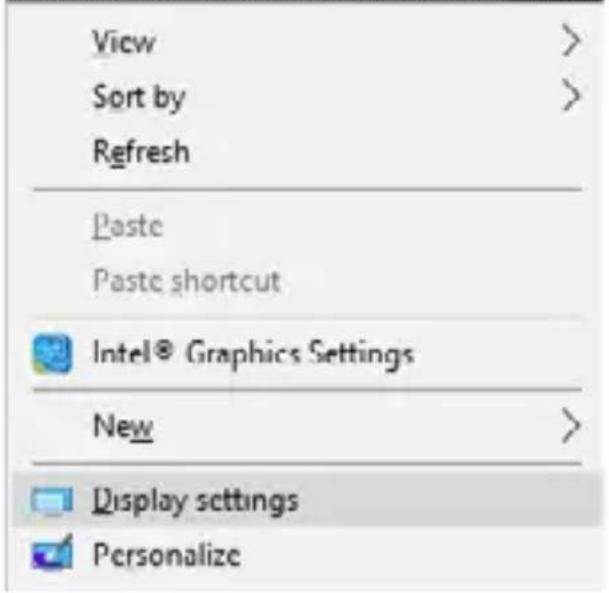

1. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle des freien Bildschirms und wählen Sie Einstellungen anzeigen

View Sort by Refresh Paste Paste shortcut Intel® Graphics Settings New Display settings Personalize

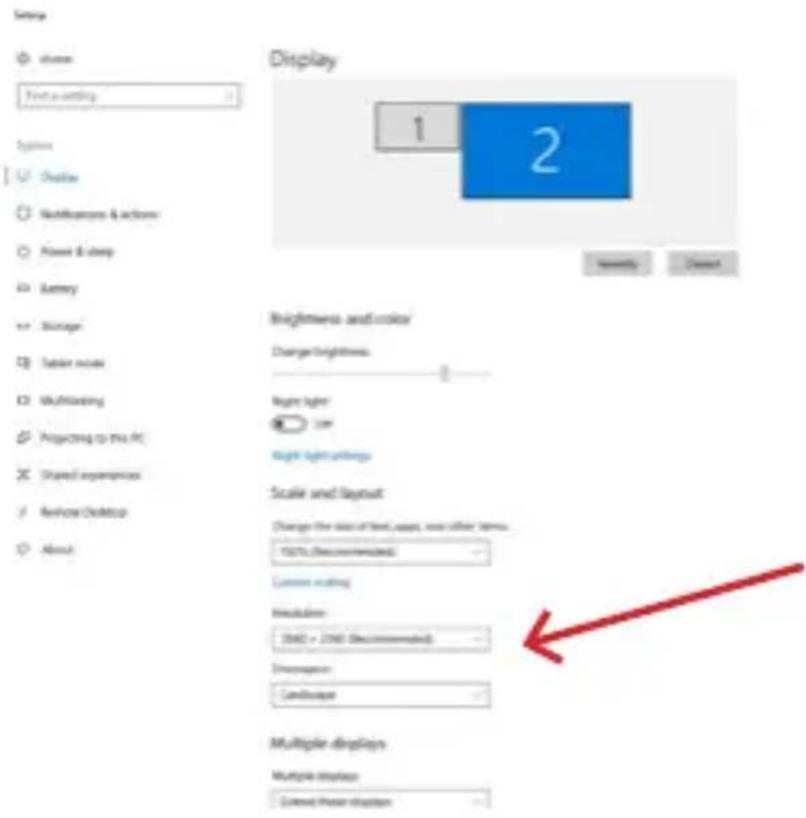

1. Daraufhin werden die Einstellungen für die Anzeigewauflösung von Windows angezeigt.

Bildschirmauflösung in Windows 10

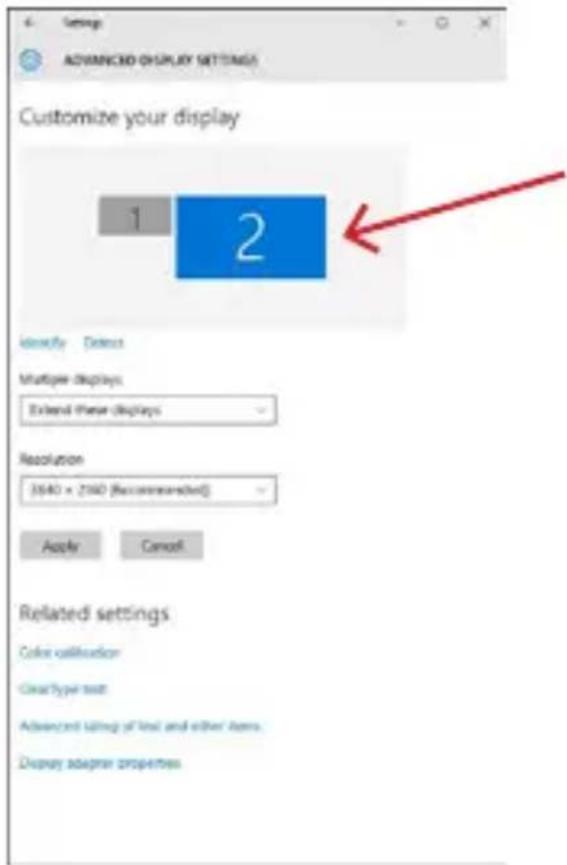

Nun können Sie die Einstellungen Erweitern und Spiegeln/Duplizieren vornehmen:

Erweiterungsmodus: Wählen Sie auf dem Bildschirm Mehrere Monitore → Diese Ansicht erweitern → OK.

Spiegeln/Duplizieren-Modus: Wählen Sie auf dem Bildschirm Mehrere Monitore → Diese Ansicht duplizieren → OK.

Aktivieren Sie das Kontrollkästchen „Diesen Monitor als Hauptmonitor festlegen“, um den zusätzlichen Monitor als Hauptmonitor auszuwählen.

Klicken Sie auf den zweiten Monitor und ziehen Sie ihn, um ihn im Verhältnis zum ursprünglichen Monitor auf Ihrem Laptop/Tablet zu positionieren.

Platzierung eines zusätzlichen Monitors im Verhältnis zum ursprünglichen Laptop-/Tablet-Monitor

Standby-/Ruhezustand und Videoanschluss - nach dem Aktivieren des Laptops/Tablets aus dem Standby-/Ruhezustand wird der primäre (ursprüngliche) Monitor angezeigt. Wir empfehlen daher, den im Laptop/Tablet integrierten Monitor als primären Monitor zu verwenden, um sich wieder am System anzumelden.

Spiegelungsmodus - der zusätzliche Monitor folgt den Parametern des ursprünglichen Monitors im System, d.h. wenn Sie den Spiegelungsmodus einstellen und der ursprüngliche Monitor eine Auflösung von 1920x1080 hat, dann wird der Bildschirm auf den zusätzlichen Monitor mit einer maximalen Auflösung von 1920x1080 übertragen, auch wenn Sie eine höhere Auflösung einstellen.

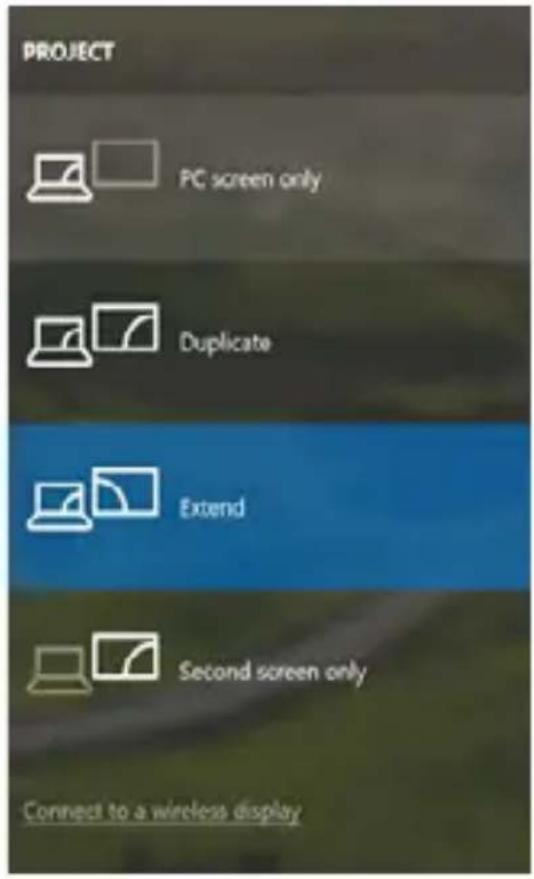

Sie können die Monitore auch ganz einfach über die Tastenkombination „Windows“ + P steuern:

Steuerung des Monitors in Windows 10

Verwendung der DOCKING STATION in mac OS

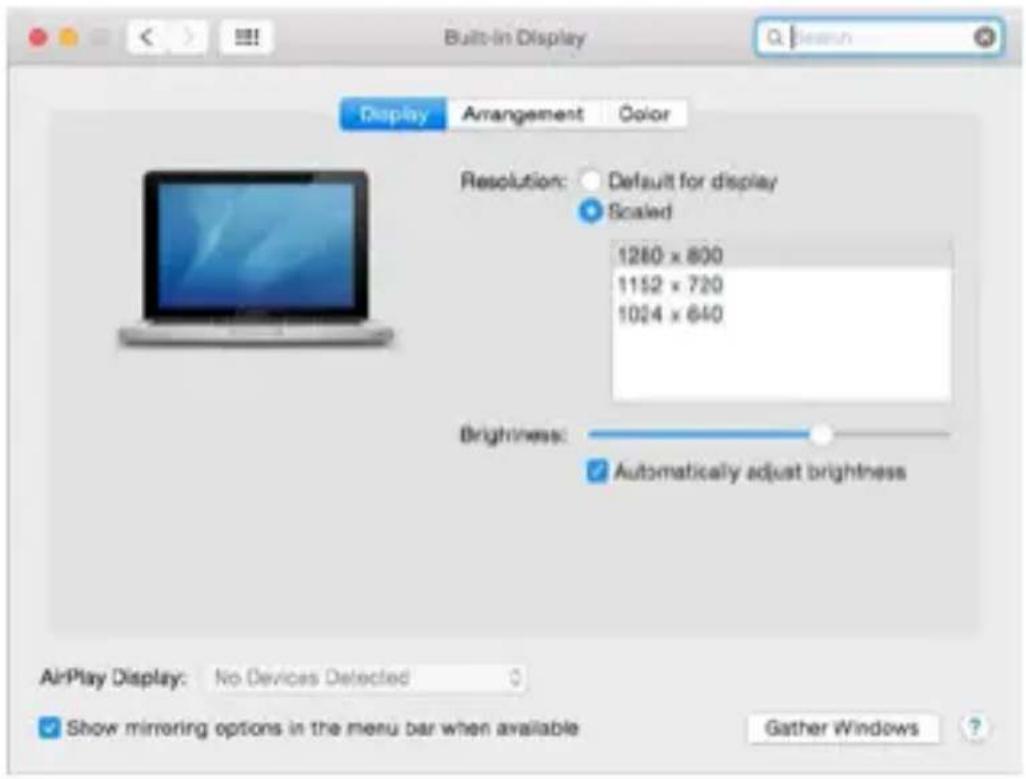

Wenn Sie den Monitor anschließen, flackert der Bildschirm Ihres Macs, was ein normaler Zustand ist. Sobald sie sich stabilisiert hat, können Sie hier Anpassungen vornehmen: Systemeinstellungen-Monitore:

Klicken Sie auf der Registerkarte Layout und im Standardmodus (Erweitern) auf den neuen Monitor und ziehen Sie ihn nach Bedarf relativ zum Mac-Monitor. Wenn Sie „Mirror Monitors“ auswählen, wird der Modus auf „Spiegeln“ umgestellt (die Auflösung der Monitore wird automatisch an ihre Parameter angepasst, wobei auf beiden Monitoren die höchstmögliche Auflösung eingestellt wird). Deaktivieren Sie Mirror Monitors, um den Modus Expandieren wiederherzustellen.

Erweitern Sie den Modus: Der Pfeil zeigt die Möglichkeit an, den angeschlossenen Monitor relativ zum Mac-Monitor zu positionieren.

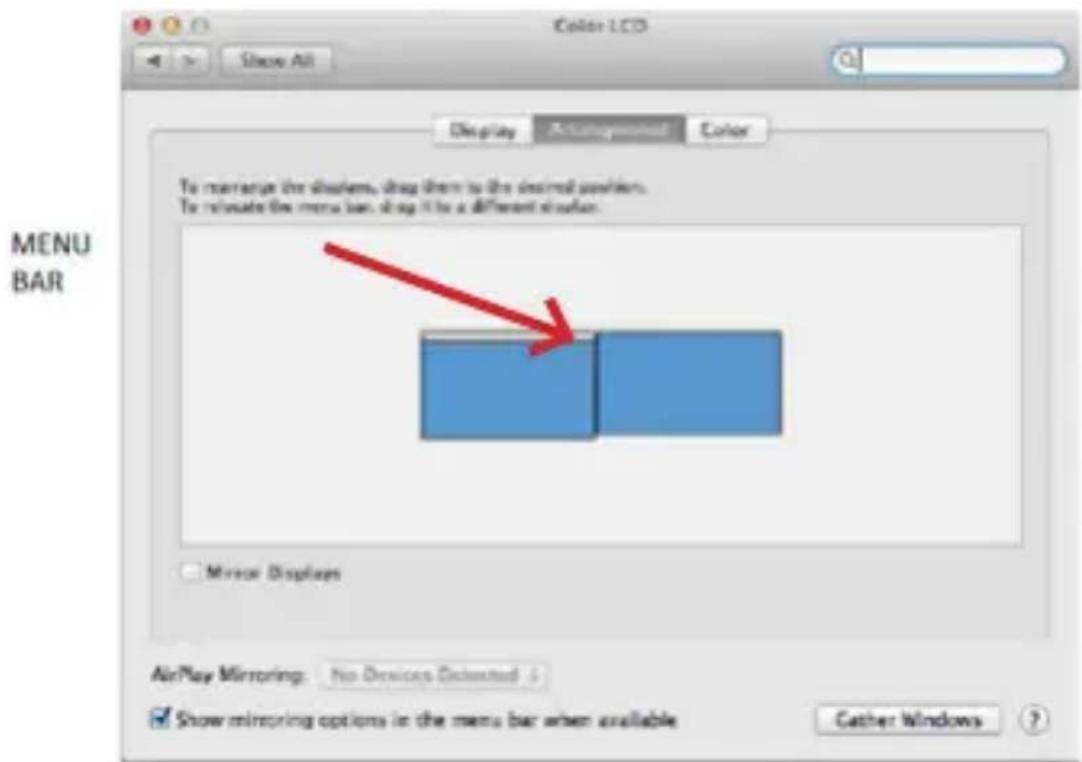

Erweitern Sie den Modus: In diesem Modus können Sie den Hauptmonitor auswählen, indem Sie die Menüleiste verschieben.

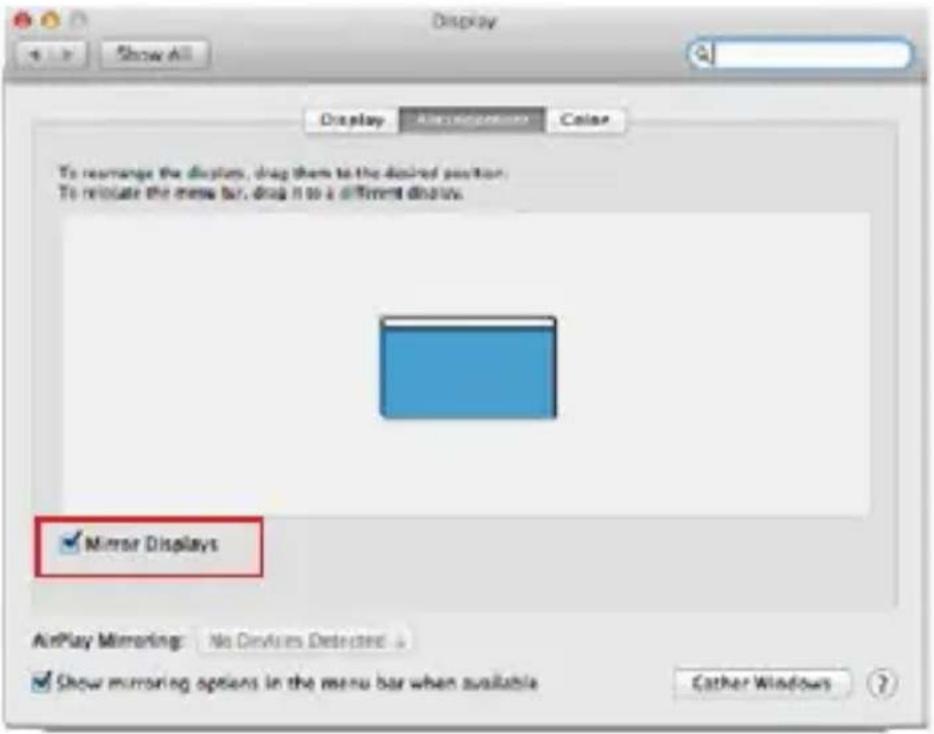

Spiegelungsmodus: kann nur verwendet werden, wenn er von Mac angeboten wird.

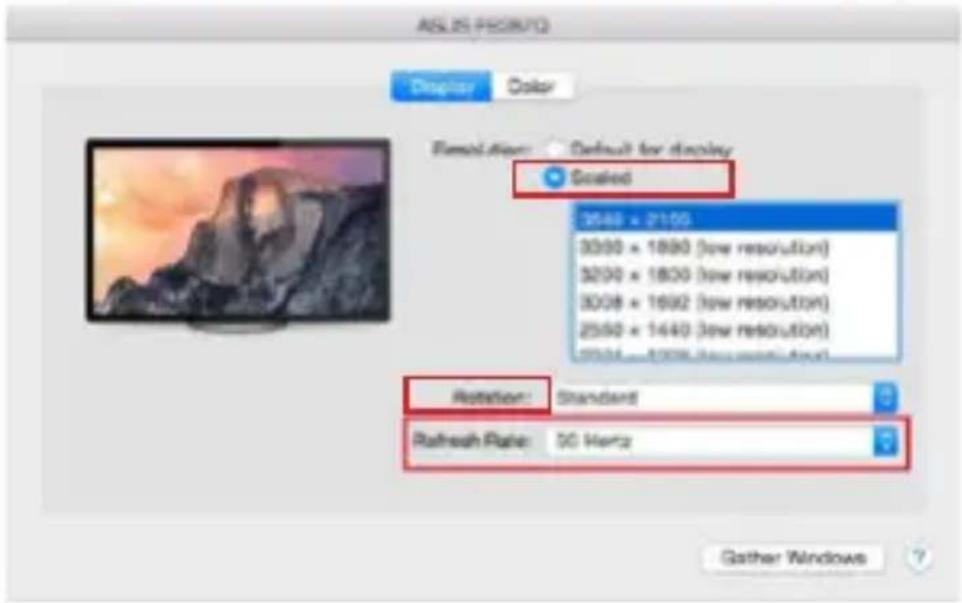

Indem Sie Gather Windows auswählen, können Sie die Einstellungen für den entsprechenden Monitor wählen - Customized Resolution (bietet nutzbare Auflösungen), Rotation (Standard, 90°, 180° und 270°) und Refresh Rate (falls angeboten). Je nach dem von Ihnen verwendeten Monitor sind diese Einstellungen wie folgt:

Variante 2 anzeigen Im benutzerdefinierten Modus klicken Sie auf das Symbol Ihrer Wahl, die Auflösung wird unterhalb des Bildschirms beschrieben (hier visuell 3008x1692 = 4K@30Hz)

Geschlossener Anzeigemodus - Das Arbeiten an einem angeschlossenen externen Monitor bei gekipptem Mac-Monitor ist nur möglich, wenn der Mac eingeschaltet ist und Maus und Tastatur angeschlossen sind. Weitere Informationen hier: https://support.apple.com/cs-cz/HT201834

Die meisten Probleme mit der Bildschirmaktualisierung auf einem angeschlossenen Monitor nach dem Versetzen des Macs in den Ruhezustand, nach der Verwendung eines Bildschirmschoners, nach dem Neustart des Macs und nach dem Aus-/Einschalten des Macs können gelöst werden, indem das Thunderbolt™ 3-Dockkabel vom Thunderbolt™ 3-Anschluss des Macs getrennt und nach etwa 10s wieder angeschlossen wird. Danach warten Sie bitte, bis der Anschluss aller Peripheriegeräte abgeschlossen ist.

ZUSÄTZLICHE FEATURES DER DOCKING STATION UNTER WIN- DOWS UND MACOS

LAN-Verbindung - GLAN RJ-45-Port zum Anschluss an Router/Switch/Hub und an das Internet, unterstützt Geschwindigkeiten von 10 / 100 / 1000 Mbps

Anschließen von USB-Geräten - Nach dem Anschließen von USB-Geräten an den USB 3.0-Anschluss der Docking-Station (externe USB-Festplatte, USB-Tastatur, USB-Maus, USB-Hub, USB-Grafikkarte) werden diese Geräte auf die übliche Weise verwendet. USB-C-Geräte, z. B. externe Festplatten, Flash-Laufwerke, Grafikkarten, können über den Thunderbolt™ 3-Anschluss angeschlossen werden.

Aufladen - Die Dockingstation unterstützt das Aufladen von angeschlossenen USB-Mobilgeräten wie Smartphones, E-Book-Readern, Media-Playern, Navigationsgeräten und Tablets. Schließen Sie das zu ladende Gerät einfach mit dem Originalkabel an den USB-Anschluss der Dockingstation an.

Power-Delivery-Laden - das Dock unterstützt Power-Delivery an dem dafür vorgesehenen Thunderbolt™ 3-Anschluss. Power-Delivery wird mit Profil 5 unterstützt, d. h. mit maximal 85 W.

Unterstützte Laptops: z. B. Dell XPS13, MacBook Pro 2016, Acer Aspire V 15 Nitro, Acer Aspire V 17 Nitro oder Windows 10-Geräte mit Thunderbolt™ 3-Anschluss und Power Delivery-Unterstützung und Original-Netzteil bis zu 100 W. Nicht unterstützte Laptops: z. B. HP Folio G1 und andere HP Laptops; HP schränkt die Verwendung von Nicht-Original-Netzteilen standardmäßig ein

Audio unter Windows

Standardmäßig wird der Audioausgang automatisch auf die angeschlossene Dockingstation umgeschaltet. Sie können die Standard-Audioausgabe in der Systemsteuerung-Sound überprüfen oder einstellen

Audio unter macOS

Das Audio-Ausgabegerät für das Abhören über den Grafikausgang muss hier eingestellt/überprüft werden: Systemeinstellungen-Tonausgabe - USB Advanced Audio Device einstellen.

Die Audioausgangsgeräte für Kopfhörer und Monitor können in Open-Applications-Utilities-Audio MIDI.app ausgewählt werden - klicken Sie unten links auf „+“ - Multi Output Device erstellen und wählen Sie die gewünschten Ausgänge aus den Optionen auf Multi Output Device.

Hinweis: Die meisten Probleme mit der Dockingstation und angeschlossenen Peripheriegeräten lassen sich beheben, indem Sie das Thunderbolt™ 3-Kabel der Dockingstation vom Thunderbolt™ 3-Anschluss des Laptops/Tablets/Macs abziehen und nach etwa 10s wieder anschließen.

SICHERHEITSHINWEISE ZUR BENUTZUNG DER DOCKINGSTATION

• Nicht extremen Temperaturen und Feuchtigkeit aussetzen.
• Verwenden Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden.
• Bewahren Sie die Treiber und das Handbuch zur späteren Verwendung auf.

In Zusammenarbeit mit der Serviceabteilung:

• Prüfen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionstüchtigkeit, wenn die Abdeckung gesprungen ist.
• Beanstanden Sie, dass das Gerät nicht entsprechend der Bedienungsanleitung funktioniert.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro/de unter „FAQ“ für dieses Produkt
