GEBRUIKSAANWIJZING RCSL 2/6A Royal Catering

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er zijn redelijkke inpansingen geleverd om een nauwkeurige vertaling te garanderen; geen enkele geautomatisderde vertaling isECHTER perfect en is ook Niet bedoeld om menselijkke vertalers te verrangen. De officiele gebruikershandleiding is in het Engels. Eventuele discrepancies of verschillen die zich in de vertaling voordoen,+zijn nicht bindend en hebben geen juridisch gezolg voor nalevings- of handhavingsdoelende. Als er vragen rijzen over de juistheid van de informatie in de gebruikershandleiding, raadpleeg dan de Engelse versie van deze inhoud, wat de officiele versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	SLUSHMACHINE
Model	RCSL 1/6A	RCSL 2/6A
Voedingsspanning [V~] / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~) / (~)	230/50	230/50
Nominaal vermogen [W]	320	500
Koelmiddel	R290	R290
Koeltemperatuur [°C]	-2 - 10	-2 - 10
Inschakelduur [h]	8 - 16	8 - 16
Aantal tanks	1	2
Inhoud [L]	6	2x6
Afmetingen [breedte x diepte x hoogte; mm]	46 x 19 x 60	45 x 39 x 61
Gewicht [kg]	15	32

1. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is strikt volgens de technische specificaties ontworpen en vervaardigd, met gebruikmaking van de niewste technologieen en componenten en met behoud van de hoogste kwaliteitsnormen.

VOORDAT U MET DE WERKEN BEGINT, LEES EN BEGRIJP DEZE INSTRUCTIE ZORGVULDIG.

Om een lange en betrouwbare werkung van het apparaat te garanderen, moet u ervoor zorgen dat het apparaat correct worden bediend en onderhouden, in overeenstemming met de instructies in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn actuel. De fabrikant behoudt zich hetrecht voor om wijzigingen aan te brengen om de kwaliteit te verbeteren. Rekening houdend met de technische vooruitgang en de mogelijkheid om het geluid te verminderen, is het apparaat zo ontworpen en gebouwd dat het risico als gevolg van geluidsemissies tot het laagste niveau worden beperkt.

Omschrijving van symbolen

Het product voldoet aan de eisen van relevante veiligheidsnormen.

Lees voor gebruik de gebruiksaanwijzing

Recyclebaar product.

AANDACHT! of WAARSCHUWING! of ONTHOUD! Een algemeen waarschuwingsbord dat een bepaalde situatie beschrijft.

ATTENTIE! Waarschuwing voor elektrische schokken!

ATTENTIE! Wervelende elementen!

ATTENTIE! Brandevaar - brandbare materialen!

Aandacht! Heet oppervlak kan brandwonden veroorzaken!

Alleen voor gebruik binnen.

ATTENTIE! De illustraties in deze gebruikershandleiding dieren uitsluitend ter illustratie en können op sommige details afwijken van het werkelijkke uiterlijk van het product.

2. Veiligkeit van gebruik A

ATTENTIE! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het nicht opvolgen van waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel of de dood.

De term 'apparaat' of 'product' in waarschuwingen en instructies verwijst maar: SLUSHMACHINE

a) De apparaatstekker moet in het stopcontact passen. Wijzig de plug-in op geen enkele manier. Originele stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.
b) Raak geaarde voorwerpen zoals leidingen, radiatoren, fornuizen en koelkasten Niet aan. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is en apparatuur aanraakt die is blootgesteld aan directe regen, natte oppervlakken en gebruik in een vochtige omgeving. Water dat het apparaat binnendringt, verhoegt het risico op schade en elektrische schokken.
c) Gebruik de kabel Niet op onjuiste wijze. Gebruik hem nooit om het apparaat te dragen of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherp Randen of bewegende delen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken.
d) Het is verboden het apparaat te gebruiken als het netsnoer beschadigd is of duidelijke tekener van slijtage vertoont. Een beschadigd netsnoer要去 worden verrangen door een gekwalificeerde elektricien of door het servicecentrum van de fabrikant.
e) Om een elektrische schok te voorkomen, mag u het snoer, de stekker of het apparaat Niet in water of een andere vloeistof onderdompelen. Gebruik het apparaat Niet op natte oppervlakken.

f) LET OP - LEVENSGEVAAR! Dompel het apparaatijdens het reinigen of gebruiken nooit onder in water of andere vloeistoffen.
g) Gebruik het apparaat Niet in ruimtes met een zeer hoge luchtvochtigheid / in de directe omgeving van watertanks!
h) Controleer vór het eerste gebruik of de stroomsoort en de netspanning overeenkomen met de gevevens op het typeplaatje.

2.2. Veiligheid op de werkplek

a) Zorg voor orde op de werkvloer en goede verlichting. Rommel of slechte verlichting{kunnen tot ongelukken leiden. Wees proactief, let op wat u doet en gebruik uw gezond verstand bij het gebruik van het apparaat.
b) Als er schade of onregelmatigheden in de werking van het apparaat worden geconstasteerd, moet het apparaat onmiddelijk worden uitgeschakeld en aan een bevoegt persoon worden gemeld.
c) Gebruik in geval van brand of brand uitsluitend poeder- of sneeuwbrandblussers (CO2) om het onder spanning staande apparaat te doven.
d) Gebruik het apparaat in een goed geventileerde ruimte.
e) Controller regelmatig de staat van uw veiligheidsstickers. Als de stickers onleesbaar zijn,要去en ze worden verrangen.
f) Bewaar de gebruiksaanwijzing voor toekomstig gebruik. Als het apparaat aan derden要去 worden doorgegeven,要去 de gebruiksaanwijzing waar bij worden meegeleverd.
g) Verpakkingselementen enkleine montage-elementen moeten buiten het bereik van kinderen worden bewaard.
h) Houd het apparaat uit de buurt van kinderen en dieren.
i) Als u dit apparaat met andere apparaten gebruikt, volg dan ook de overige gebruiksaanwijzingen.

Herinner! Bescherm kinderen en andere omstandersijdens het gebruik van het apparatusat.

2.3. Persoonlijke beveiliging

a) Het is verboden het apparaat te bedieren als u moe, ziek bent of onder invloed bent van alcohol, drugs of medicijnen die de bediening van het apparaat aanzienlijk beperken.
b) De machine mag worden bediend door fysiek geschikte mensen, die in staat zichn om de machine te bedieren en goed zichn opgeleid, die deze handleiding hebben gelezen en zichn opgeleid in gezondheid en veiligheid op het werk.
c) Wees voorzichtig en gebruik uw gezond verstand bij het werken met het apparaat. Even moment van onoplettendheidijdens het werken kan leiden tot ernstig persoonlijk letsel.
d) Je要去 je capacititeiten nicht overschatten. Zorg ervoor dat uijdens het werk te allen tjnde het lichaamsevenwicht en evenwicht behoudt. Dit zorgt voor een betere controle over het apparatusaat in onverwachtete situatuies.
e) Draag geen loshangende kleding of sierraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of langhaar hunn vast komen te zitten in bewegende delen.
f) Het apparaat is geen spelelgoed. Er要去NZicht worden gehonden op kinderen omervoort te zorgen dat ze Niet met het apparaat spelen.
g) Steek uw handen of voorwerpen Niet in het werkende apparaat!

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat Niet. Gebruik gereedschap dat geschikt is voor de toepassing. Een goed geselecteerd apparaat za het werk waarvoor het is ontworpen better en veiligieruitvoeren.
b) Voordat u aanpassingen, reiniging en onderhoud UITvoert, moet het apparaat van de stroomvoorziening worden losgekoppeld. Dezepreventie maatregel vermindert het risico op onbedoeld opstarten.
c) Ongebruekte apparaten要去en buren het bereik van kinderen en mensen worden bewaard die Niet vertrouwd zijn met het apparaat of deze gebruiksaanwijzing. De apparaten zich gevaarlijk in de handen van onervaren gebruikers.
d) Houd het apparaat in goede technische staat. Controller voor elk werk op algemene schade of schade die verband houdt met bewegende delen (scheuren in onderdelen en elementen of andere omstandigheden die de veilige werkking van het apparaat konnen beinvloeden). Laat bij beschadiging het apparaat voor gebruik repareren.
e) Houd het apparaat buiten het bereik van kinderen.
f) Reparatie en onderhoud van apparaten要去en worden uitgevoerd door gekwalificeerde Personen die uitsluitend originele reserveonderdelen gebruiken. Dit garandeert een veilig gebruik.
g) Om de operationele integritieit van het apparaat zoals bedoeld te garanderen, mag u geen in de fabriek geinstalleerde afdekkingen of schroeven verwijderen.
h) Bij het transporteren en verplaatsen van het apparaat van de opslag waar de plaats van gebruik moet rekening worden gezchoolen met de arboregels voor handmatige transportwerkzaamheden die gelden in het land waar de apparaten worden gebruikt.
i) Vermijd situatuies waarin het apparaatijdens bedrijf onder zware belasting stopt. Dit kan oververhitting van de aandrijfelementen veroorzaken en daardoor schade aan het apparaat.
j) Raak bewegende delen of accessoires nicht aan, tenzij het apparaat is losgekoppeld van de stroomvoorziening.
k) Het is verboden het apparaat tijdens bedrijf te verplaatsen, te herschikken of te draaien.
I) Het apparaat要去 regelmatig worden vereinigd om permanente besmetting te voorkomen.
m) Het apparaat is geen spelgoed. Reiniging en onderhoudogens Niet worden uitgevoerd door kinderen zonder toezicht door een volwassene.
n) Start het apparaat Niet leeg.
o) Het is verboden om de structuur van het apparaat te verstoren om de parameters of structuur ervan te wijzigen.
p) Houd apparaten uit de buurt van bronnen van vuur en hitte. Stel het apparaat Niet bloot aan direct zonlicht.
q) Dek de ventilatieopeningen van het apparatuseniet af!
r) ATTENTIE! Tijdens het gebruik worden sommige elementen van het apparaat heet - er bestaat gevaar voor brandwonden!
s) Plaats het apparaat Niet ondersteboven en kantel het Niet in een hoek groter dan 45^ .
t) Zorg voor een vrij ruimte rondon het apparaat (minimaal 20 cm aan elke kant).
u) Beschadig het koelmiddelcirculatiesystemniet.

ATTENTIE! Ook al is het apparaat ontworpen om veilig te zich, beschikt het over de juiste beschemmingsmaatregelen en ondanks het gebruik van extra verilgheidsvoorzieningen voor de gebruiker, bestaat er nog steeds een Klein risico op ongelukken of letsel tijdens het werken met het apparaat. Het worden aanbevolen om voorzichtigheid en gezond verstand te betrachten bij het gebruik ervan.

3. Gebruiksvoorwaarden

De machine is ontworpen voor de productie van granita en koude dranken, zoals ijskoffie, bevroren cappuccino, bevroren yoghurt en bevroren alcoholische dranken.

De trampoline is een toestel voor het uitoefenen van gymnastiekoeferingen.

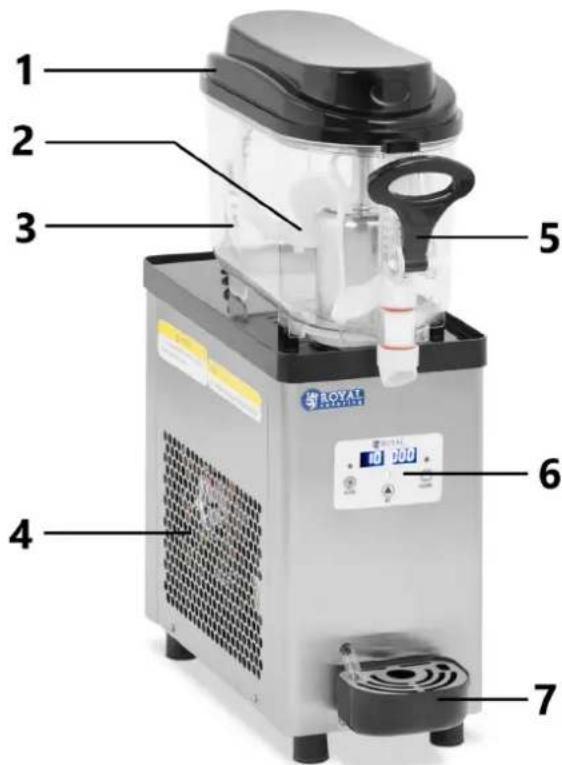

3.1. Beschrijving van het apparaat

RCSL 1/6A

RCSL 2/6A

1-Tankafdekking
2-Roerder
3 - Tank
4 - Ventilatieopeningen
5 - Dispenserhendel
6-Besturingspaneel
7-Afdruiprek

3.2. Beschrijving van bedieningsspanelen

1L-Knop voor automatische bediening (koeling) van de linkertank
1R - Automatische bediening (koelen) knop voor de rechtter tank
2-Knop Instellingenmodus
3L - Knop voor reinigingsmodus linkercilinder
3R - Knop voor reinigingsmodus cilinder rechts
4L-Indicatielampje reinigingsmodus linkercilinder
4R-Indicatielampjereinigingsmodusrechtercilinder
5L-Indicatielampje koelmodus linkercilinder
5R-Indicatielampje koelmodusrechtercilinder
6L-Linkerdisplay
6P-Rechterdisplay
+ - verhoging van de waarde in de instellingenmodus
--verlaag de Waarde in de instelmodus

3.3. Voorlopige stappen

De machine uit de verpakking halen:

Haal de machine uit de verpakking en inspecteer deze zorgvuldig op zichbare schade die möglichkijdens het transport is ontstaan. Verwijder alle beschermende bedekkingen, Zoals plastic zakken, en zorg ervoor dat ze buiten het bereik van kinderen worden bewaard.

De machine verplaatsen:

Til de machine nooit op aan de tank of de plastic onderdelen, odomat dit schade kanveroorzaken. Pak de machine altijd aan de onderkant vast, bij de poten, en gebruik beiden handen bij het optillen of dragen om stabiliteit te garanderen en schade te voorkomen.

Stroomcontrole voordat u begint:

Controleer voordat u de machine aansluit of de elektrische installmentie goed geaard is en voldoet aan de wettelijk eisen en de spannings- en stroomspecificaties vermeld op het typeplaatje of in de handleiding. Steek de machinerechtstreeks in het stopcontact of gebruik een enkel, gecertificeerd verlengsnoer met een maximale lengte van 3 meter. Vermijd het tegelijkertijd gebruiken van meerere voedingen of verlengsnoeren, waar dit het apparaat kan beschaden en de garantie ongeldig kan make.

Het apparaat要去zworden geplaatstdatde stekker altijdbereikbaar is.

Overleg met een specialist:

Als u Niet zeker bent over de juiste stroomvoorziening of elektrische vereisten van uw apparaat, LASTANVOORheteerste gebruikde elektrische installmenten en het apparaat controeren door een gekwalificeerde technicus.

Aansprakelijkheidswaarschuwing:

De fabrikant en distributeurs zich nicht aansprakelijk voor schade aan de machine, eigendommen of bedieren als gevolg van onjuiste aansluiting of installmente van de machine.

Voorbereiding voor lancering:

Voordat u het apparaat inschakelt, moet u het grondig reinigen volgens de aanbevelingen in het hoofdstuk over reiniging en onderhoud.

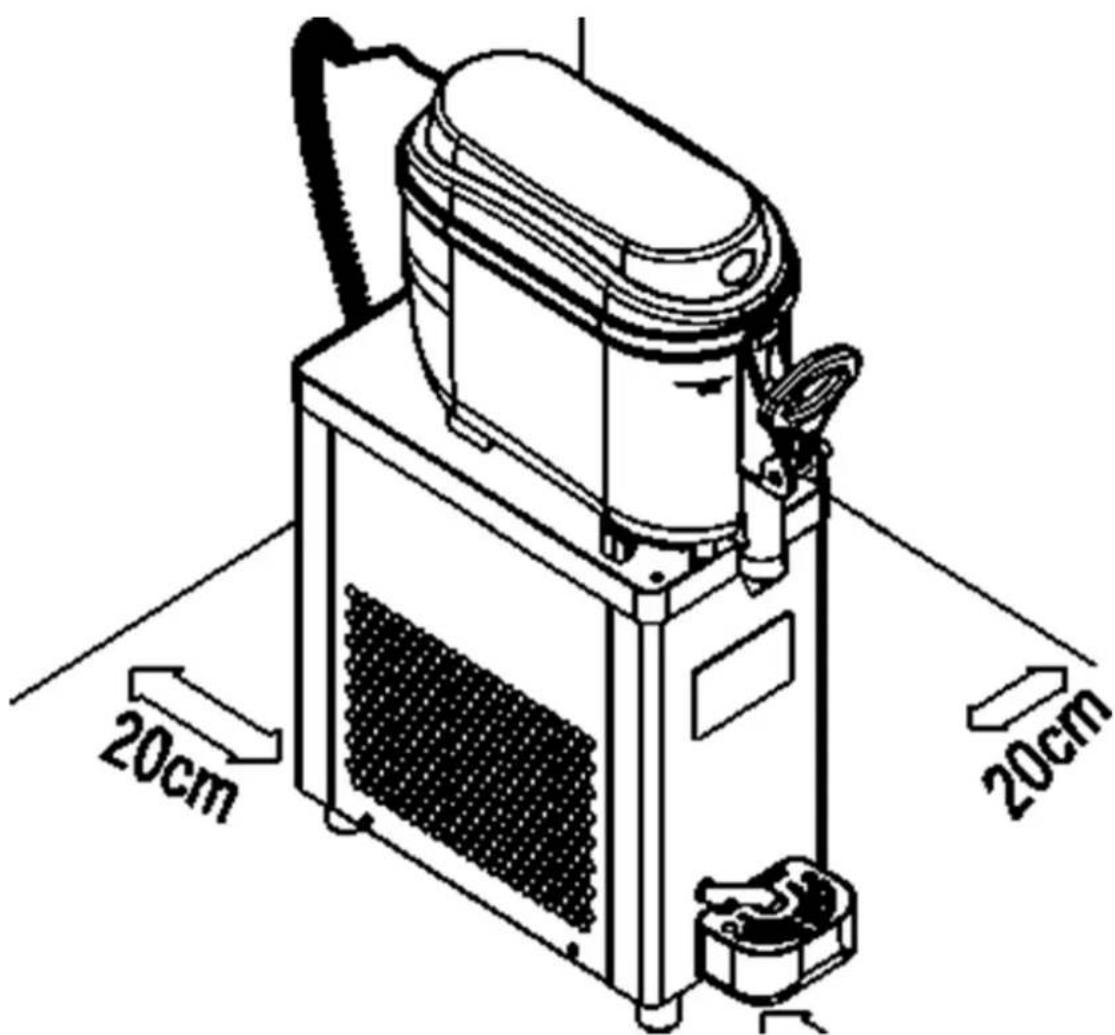

Apparaatinstallatie:

Plaats de machine uit de buurt van warmtebronnen en zorg voor voldoende ruimte rond het apparaat voor een goede luchtcirculatie. De omgevingstemperatuur mag Niet hoger+zijn dan 40^ . Zorg ervoor dat er aan elke kant van het apparaat minimaal 20 cm vrije ruimte is. Het apparaat要去 algid worden gebruikt op een vlakte, stabiele, schone, vuurvaste en droge ondergrond en buiten het bereik van kinderen en mensen met beperkte fysieke, sensorische en mentale functies.

3.4. Voorbereid ing op het werk

1) Reinigen voör het vullen:

Voordat u de tank vult, moet u alle oppervlakken die in contact komen met de drank grondig reinigen en afspoelen. Gebruik geschichte reinigingsmiddelen die bedoeld zich voor contact met voedsel om de hygiène en de gebruiksveiligheid te garanderen.

2) Het vullen van de tank:

Vul de tanks met het drankmensgel, maar zorg ervoor dat u het maximale niveau dat op de tank staat aangegeven Niet overschrijdt. Als u deze limiet overschrijdt, kan de drank overlopen of kan de machine inefficient werkken.

Waarschuwing: Het apparaat is nicht bedoeld voor gebruik met suikervrijve vloeistoffen. Gebruik tatsächlijke sappen of mensels met een suikergehalte van 15% tot 25% , of gebruik commerciele mensels volgens de aanbevelingen van de fabrikant.

Nadat u de tank hebt bevuld, installeert u het bovendeksen op de kom. Zorg ervoor dat het deksel goed is bevestigd om een veilige en efectieve werkking van de machine te garanderenijdens het bereiden van uw drankje.

3.5. Bediening van het bedieningspaneel

ModelRCSL 1/6A (enkele cilindermachine)

Weergave motortoerental (eencilindermachine)

• Weergave van het motortoerental activeren: Druk op de clean-toets ("CLEAN/-") om maar de reinigingsmodus te gaan. Druk verwolgens op de insteltoets ("SET") om de realtime snugheidswaarde op het scherm waar te gezven.
• Displayweergave: Het linkeredeelte van het scherm geeft "--2" waar en het rechteredeelte toont de resterende cijfers. Door deze cijfers te combineren, kun je het toerental van de hoofdmotor aflezen, bijvoorbeeld 2385 tspm.

De versnellingspositie instellen (eencilindermachine)

• Gaaar de instelmodus: Houd de "SET"-toets 2 seconden ingedrukt om maar de instelmodus van de versnellingsparameters te gaan.
• Schakelen: Het linkergedeelte van het display knippert. Druk op de "SET"-toets om van versnelling te wisselen (bereik 1 10
• Instellingen opslaan: Als u de toetsen 5 seconden nicht gebruikt, slaat het system automatisch de ingestelde waarde op en verlaat de instelmodus.

Let op: Hoe hoger het versnellingsnummer, hoe lager de temperatuur van de drank.

Fabrieksinstellungen (eencilindermachine)

• Naar de fabrieksinstellingsmodus gaan: Houd in de versnellingsinstellingsmodus de insteltoets ("SET") gedurende 5 seconden ingedrukt.
• Parameters wijzigen: Druk op de insteltoets ("SET") om de parameter te selecteren die u wilt wijzigen. Druk op de cool-toets ("AUTO/+") om de waarde te verhogen of op de clean-toets ("CLEAN/-") om de waarde te verlagen.
• Instellingen opslaan: Als u de toetsen 10 seconden nicht gebruikt, slaat het system automatisch de ingestelde waarden op en verlaat de instelmodus.

Tabel met fabriekparameters (model RCSL 1/6A - machine met één cilinder)

Nummer	Waarde	Parameternaam
F0	80	Overbrengingsverhouding
F1	1100	Beveiligingswaarde bij lage snugheid
F2	3	Beschermingstijd starten
F4	dertig	Opwarmtijd van de motor

Beschrijving van alarmcodes

1) "--": Wordt weergegeven wanner de motor Niet draait of het motortoerental nicht kan worden gedetecteerd. De motor en mixer werken nicht meer.
2) "NL": Verschijnt wonneer de motor uityalt of de temperatuur van de drank te hoog is, waardoor de motor zwaar worden belast en de snugheid onder de ingestelde waarde zakt. De motor en mixer werken nicht meer.

Machinekenmerken met één cilinder (model RCSL 1/6A)

1) Mengen:

• Druk op de mix/clean-toets ("CLEAN/-") om de mixfunctie te starten; het mixlampje gaat branden.
• Druk nogmaals op de CLEAN/--toets om de mixfunctie uit te schakelen.

2) Koeling:

• Druk op de koeltoets ("AUTO/+") om de koelfunctie te starten; het koellampje begint te knipperen. Zodra de compressor start, stopt het indicatielampje met knipperen.
• Wanneer de koeling 100% bereikt, knippert het koellampje opnieuw.
• Druk nogmaals op de koeltoets ("AUTO/+") om de koelfunctie uit te schakelen; het koellampje gaat uit.

Let op: Als u van reinigen maar koelen overschakelt, schakel dan eerst de reinigingsmodusuit. Schakel opdezelfde manier de koelmodusuit voordat u overschakelt maar reinigen.

Model RCSL 2/6A (tweecilindermachine)

Weergave motortoerental (tweecilindermachine)

• Weergave van het motortoerental activeren: Druk op de CLEAN-toets om maar de reinigingsmodus te gaan. Druk verwolgens op de insteltoets ("SET").
• Displayweergave: Het linkerdisplay toont de snelheid van de linkercilinder en hetrechtterdisplay toont de snelheid van derechtercilinder. Een waarde van 285 betekent bijvoorbeeld dat het hoofdmotortoerental 2850 tsp is.

Schakelstand instellen (tweecilindermachine)

• Gaaar de instelmodus: Houd de "SET"-toets 2 seconden ingedrukt om maar de instelmodus voor de linkercilinderversnelling te gaan.
• Versnellingspook: Druk op de "SET"-toets om maar de rechtscylinderinstellungen te schakelen. Gebruik de toetsen "+" of "-" om de waarde te wijzigigen (bereik 1~10).
• Installingen opslaan: Als u de toetsen 5 seconden nicht gebruikt, slaat het system automatisch de ingestelde waarde op en verlaat de instelmodus.

Let op: Hoe hoger het versnellingsnummer, hoe lager de temperatuur van de drank.

Fabrieksinstellungen (tweecilindermachine)

• Naar de fabrieksinstellingsmodus gaan: Houd in de versnellingsinstellingsmodus de instaltoets 5 seconden ingedrukt om maar de fabrieksinstellingsmodus te gaan.
• Parameters wijdigen: Druk op de insteltoets "SET" om de parameter te selecteren die u wilt wijdigen. Gebruik de opteltoetsen "+" of trek "-" af om de waarde te wijdigen.
• Instellingen opslaan: Als u de toetsen 10 seconden nicht gebruikt, slaat het systemautomatisch de ingestelde waarden op en verlaat de instelmodus.

Tabel met fabriekparameters (model RCSL 2/6A - tweecilindermachine)

Nummer	Waarde	Parameternaam
F0	80	Overbrengingsverhouding linkercilinder
F1	80	Overbrengingsverhouding rechtter cilinder
F2	1100	Beveiligingswaarde bij lage snugheid
F3	3	Beschermingstijd starten
F4	dertig	Opwarmtijd van de motor

Beschrijving van alarmcodes

3) "--": Wordt weergegeben wanner de motor nicht draait of het motortoerental niets kan worden gedetecteerd. De motor en mixer werken niet meer.
4) "NL": Verschijnt wonneer de motor uittvalt of de temperatuur van de drank te hoog is, waardoor de motor zwaar worden belast en de snugheid onder de ingestelde waarde zakt. De motor en mixer werken nicht meer.

Kenmerken van de machine met twee cilinders (model RCSL 2/6A)

1) Mengen:

• Druk op de linker of rechtter CLEAN-toets om de mengfunctie voor die cilinder te activieren; het juiste mixlampjeGaat branden.
• Druk nogmaals op de CLEAN-toets om de mengfunctie voor die cilinder uit te schakelen.

2) Koeling:

• Druk op de koeltoets ("AUTO") aan de linker- ofrechterkant om de koelfunctie voor die cilinder te starten; het koellampje begint te knipperen. Zodra de compressor start, stopt het indicatielampje met knipperen.
• Wanneer de koeling 100% bereikt, knippert het koellampje opnieuw.
• Druk nogmaals op de koeltoets ("AUTO") om de koelfunctie voor die cilinderuit te schakelen; het controleampje koeling staatuit.

3) Tweecilinderwerking:

• Probeer beiden kanten tegelijkkertijd te latent werken. De compressor stopt met draaien als beiden koellampjes beginnen te knipperen.
• Drukijdens bedrijf op de koeltoets ("AUTO") om de werkig te stoppen; het contrôlelampje koeling gaat UIT.

Let op: Als u van reinigen maar koelen overschakelt, schakel dan eerst de reinigingsmodusuit. Schakel opdezelfde manier de koelmodusuit voordat u overschakelt maar reinigen.

3.6. Reiniging en onderhoud

WAARSCHUWING: Voordat u de machine schoonmaakt of onderhoudt, moet u deze uitschakelen en loskoppelen van de stroombron. Haal de stekker uit het stopcontact door aan de stekker zich te trekken, Niet aan de kabel. Alle machineonderdelen die in direct contact komt met de producten dienen grondig gereinigd te worden. Het reinigen要去 wordenuitgevoerd volgens de illustraties in de handleiding.

Reinigingsproces:

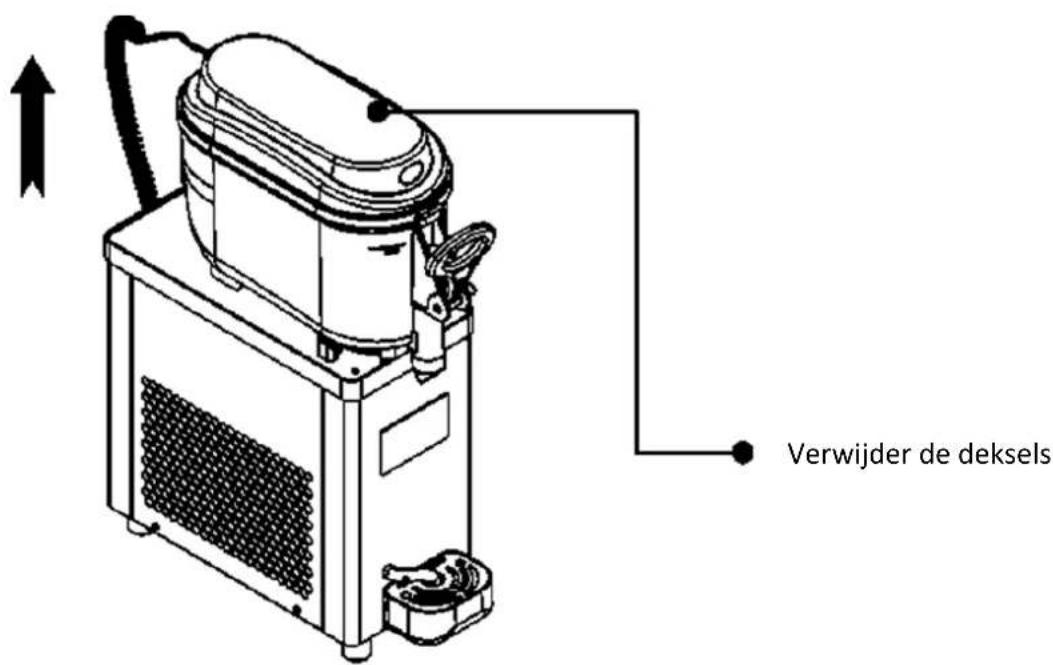

1) Demontage:

• Afdekkingen verwijderen: Begin met het verwijderen van alle toegankelijk opdekkingen om toegang te krijgen tot de interne componenten van de machine.

Tanks leegmaker: Leeg eventueel achtergebleven productuit de tanks.
- Tanks reinigen: Vul de tanks met lauw water om eventuele productresten te verwijderen en spoel ze daarna grondiguit.

2) Demontage van componenten:

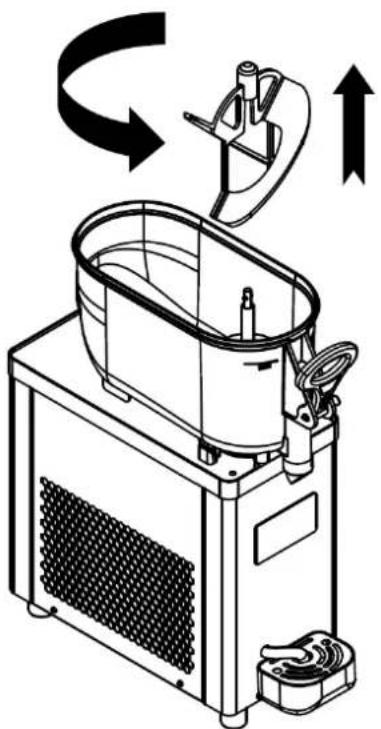

• De mixer verwijderen: Om de mixer te verwijderen, draait u hem gegen de klok in en trekt u hem verrolgens omhoog zoals weergegeven in de afbeeling.

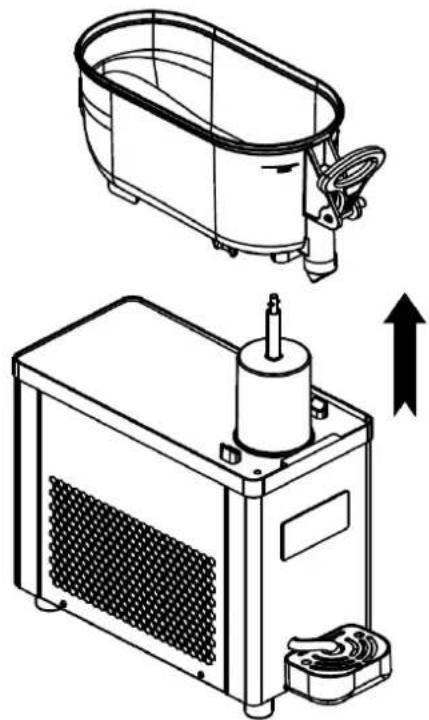

• De tank verwijderen: Pak de tank vast en trek hem eruit zoals afgebeeld. Als de tankafdichting op de cilindrische verdamperchyterblickt, verwijder.Deze dan ook, zoals weergegeven in de afbeelding.

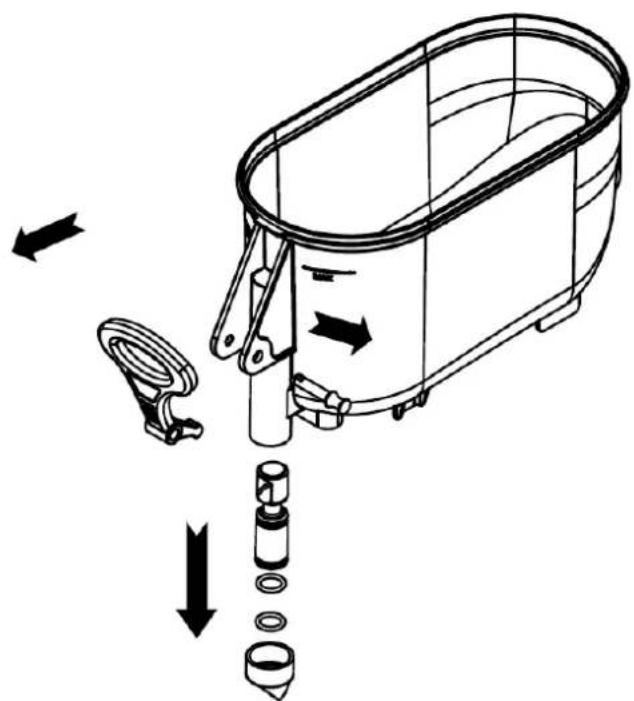

3) Doseermondje reinigen:

• De verilgheidshendel verwijderen: Verwijder de verilgheidshendel door deze in de richting te trekken zoals aangegeven in de afbeelding.

• Hendel verwijderen: Zodra de veiligheidshendel is verwijderd, können de kraan en de veer worden verwijderd.

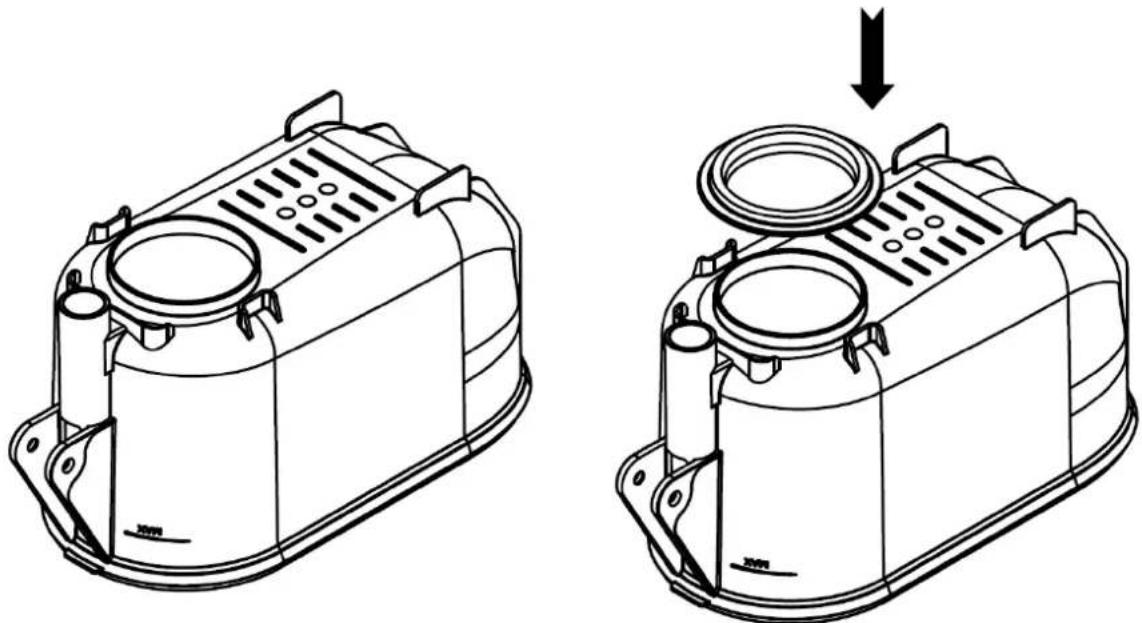

4)Tankinstallatie:

• Installatie van pakking: Bij het opnieuw monteren van de tank moet de tankpakking op de bodem van de pan of op de verdamper worden geinstalleer, zoals weergegeven in de afbeelding.

Opmerking: Nadat de reiniging en het onderhoud zijn voltooid,要去 u ervoor zorgen dat alle onderdelen correct zijn geinstalleerd en vastzitten voordat u de machine waar inschakelt. Het regelmatinuitvoeren van reiniging en onderhoud in overeenstemming met de aanbevelingen van de fabrikant is van cruciala belang voor het behoud van de hygiene en operationele efficiente van de machine.

Verwijdering van gebruikte apparaten:

Aan het einde van zijn levensduur mag dit product nicht worden weggegooid met het normale gemeentelijk afval, maar要去 het worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparatuur. Dit wordt aangegeven door het symbol dat op het product, de gebruikershandleiding of de verpakking is geplaatst. De in het apparaat gebruikte materialen zijn herbruikbaar volgens hun markings. Door materialen te hergebruiken, te hergebruiken of anderszins gebruikte apparatuur in te zetten, levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uwplaatselijkeoverheidzaluinformatiegeven overhetjuisteinzamelpuntvoorgebruikteapparaten.

3.7. Problemen oplossen

De meest voorkomende problemen	Oplossing
Geen koeling: Normaal gesproken verandert de drank Niet significant nadat het apparaat eenijdje heeft gewerkt.	1) Controller of de stroomaansluiting correct is. Als deze Niet is aangesloten, sluit deze dan op de juiste manier aan;2) Controller of het koellampje brandt. Als deze Niet brandt, drukt u op de cool-knop. Als het lampje brandt en het apparaat nog steeds Niet koelt, neem dan contact op met de klantenservice.
Slechte koeling: slechte koelprestaties, werkt lange tijd, kan normalaal afkoelen, maar kan nicht het gewenste effect bereiken.	1) Controller of de gebruikte grondstoffen aan de eisen voldoen2) Pas de instelling van de versnellingspositie aan, pas de positie van hoch kwaliteit aan3) Controller of de machineplaatsingspositie aan de eisen voldoet4) Als u de bovenstaande problemen nog steeds Niet kut oplossen, neem dan contact op met de klantenservice.
Geen materiaalmeer: Als het apparaat draait, werkt de mixer, maar als de hendel�n aereden worden getrokken, worden er geen materiaal afgevoerd.	1) Controller of de gebruikte grondstoffen aan de eisen voldoen.2) Pas de instelling van de versnellingspositie aan, pas de lagere versnellingspositie aan;3) Als u de bovenstaande problemen nog steeds Niet kut oplossen, neem dan contact op met de klantenservice.
"--"alarm: de mengsnelheid is normaal gedurende 2 ~ 3 seconden na het starten, waarna het "--" alarm verschijnt. Neem voor hulp contact op met de klantenservice.Alarm "NL": verschijnt na enigeijd in bedrijf te zich geweest en de mixer draait langzaam.	1) Controller of de gebruikte grondstoffen voldoen aan de eisen.2) Pas de versnellingspositie aan en verlaag de versnellingspositie.3) Als u de bovenstaande problemen nog steeds Niet kut oplossen, neem dan contact op met de klantenservice.
Materiaallek: Een lek is een lek uit een drankvat of uitloop terwijl het apparaat in werkung is.	1) Controller en verrang de Abdichtring
Bevroren cilinder: De dranktank of uitloop is bevroren terwijl de machine in werkung is.	1) Controller of de gebruikte grondstoffen voldoen aan de eisen om de juiste hoeveelheid suiker of water toe te voegen.2) Druk op de koelknop, stop met koelen en LAST het eenijdje staan, en LAST dan leeglopen.

3.8. montage tekening

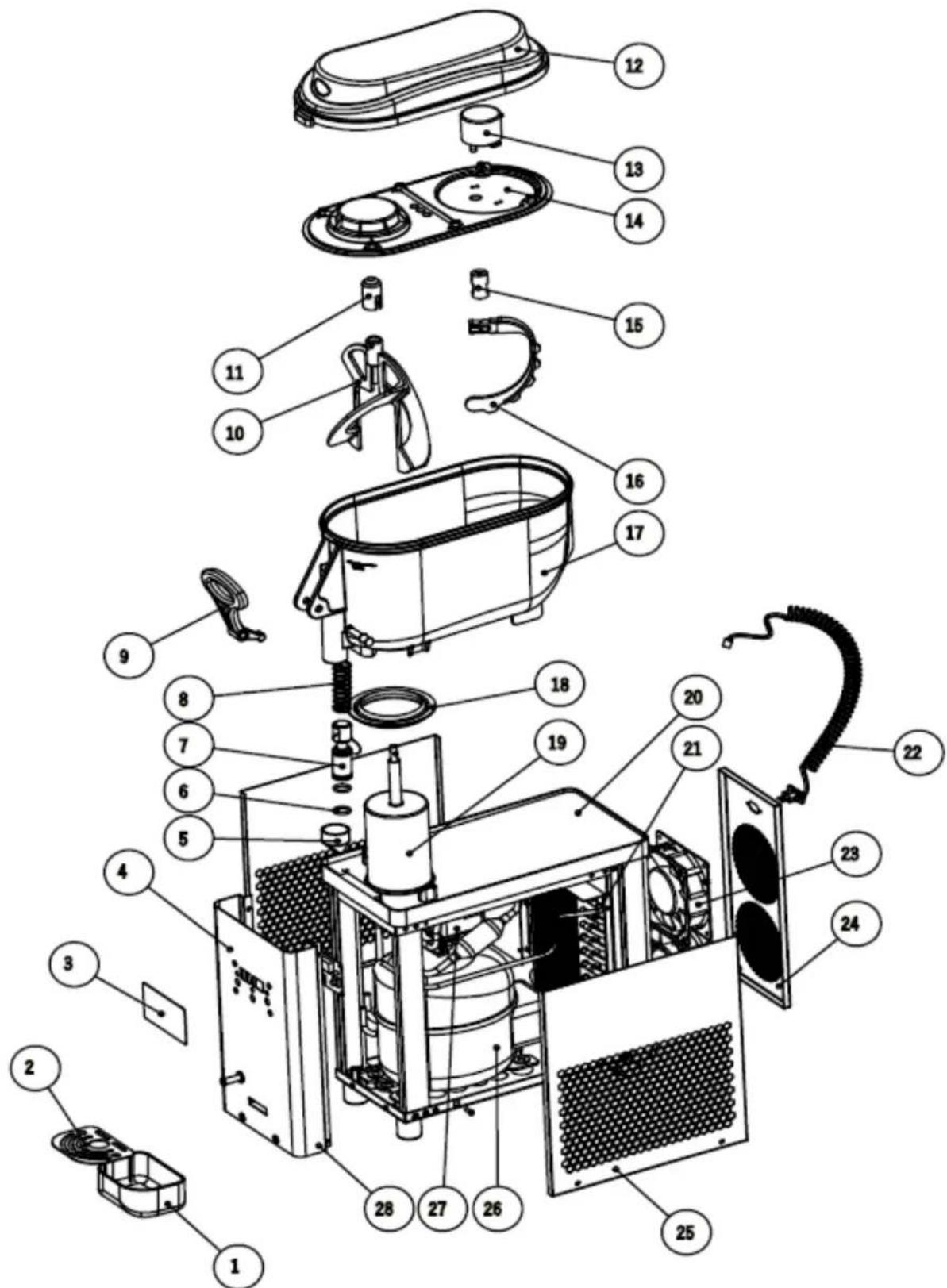

RCSL 1/6A

Nummer	Naam	Nummer	Naam
1	Afduiprek	15	Huls voor reductiemotor
2	Lekbakrooster	16	Roerwerkijken
3	Besturingspaneel	17	Tank
4	Voorkant	18	Tankafdichting
5	Tip van de duwstang	19	Verdamper
6	Afsluitring	20	Machinebasis
7	Opdringer	21	Condensator
8	Fjeder	22	Draad
9	Handvat	23	Ventilator
10	Roerder	24	Achterpaneel
11	Mengdeksel	25	Zijpaneel
12	Bovenklep	26	Compressor
13	Tandwielmotor	27	Tandwielmotor
14	Binnenhoes

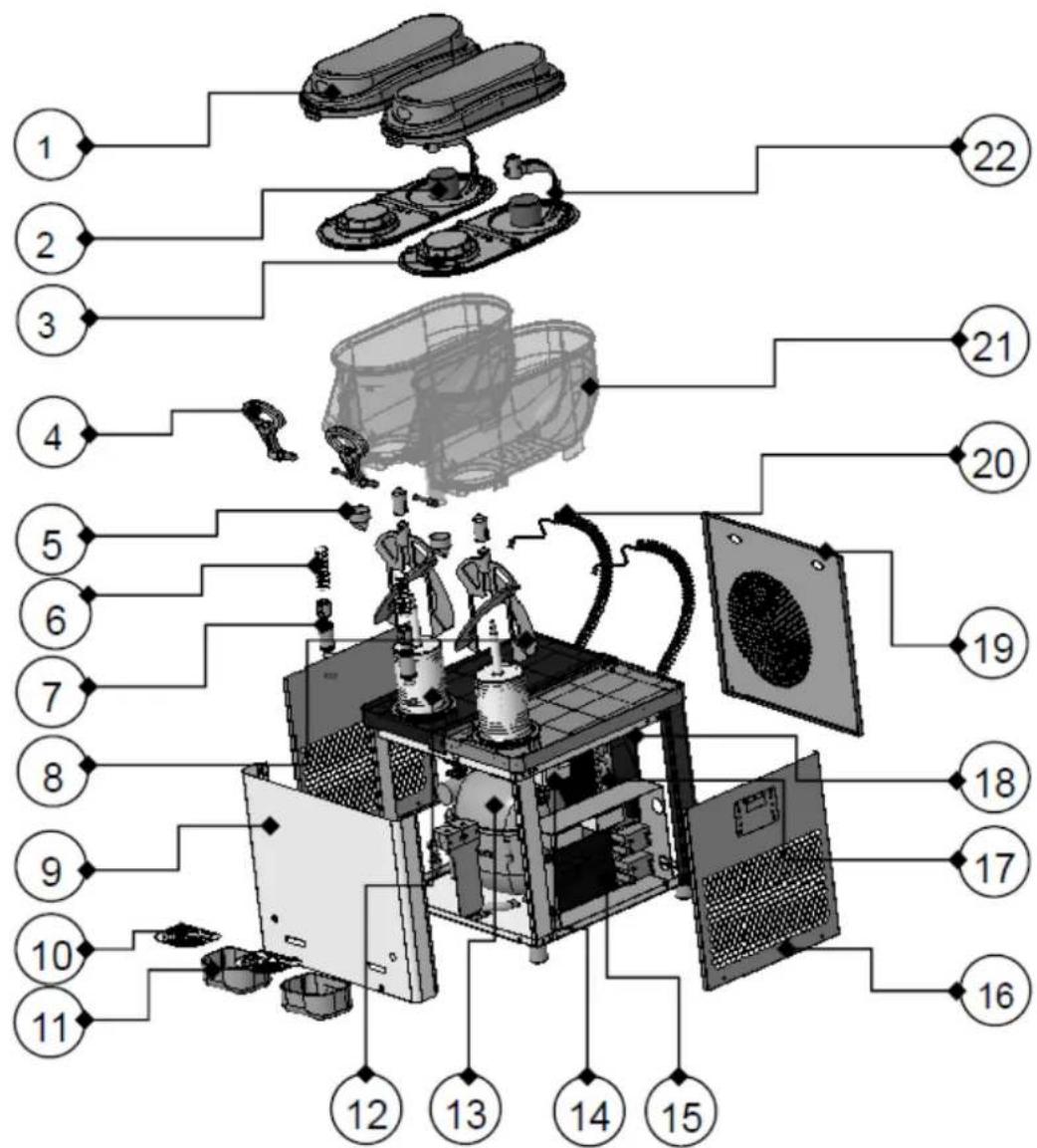

RCSL 2/6A

Nummer	Naam	Nummer	Naam	Nummer	Naam
1	Deksel	9	Voorpaneel	17	Condensor
2	Tandwielmotor	10	Lekbakrooster	18	Ventilator
3	Binnenhoes	11	Afdruiiprek	19	Achterpaneel
4	Handvat	12	Verdamper	20	Draad
5	Tip van de duwstang	13	Compressor	21	Tank
6	Fjeder	14	Roermotor	22	Roerwerk anschter
7	Opdringer	15	Besturingspaneel
8	Roerder	16	Zijpaneel

M1 - DC-reductiemotor

M2 - AC-reductiemotor

KM - Relaiscontact

DUS - Sensor

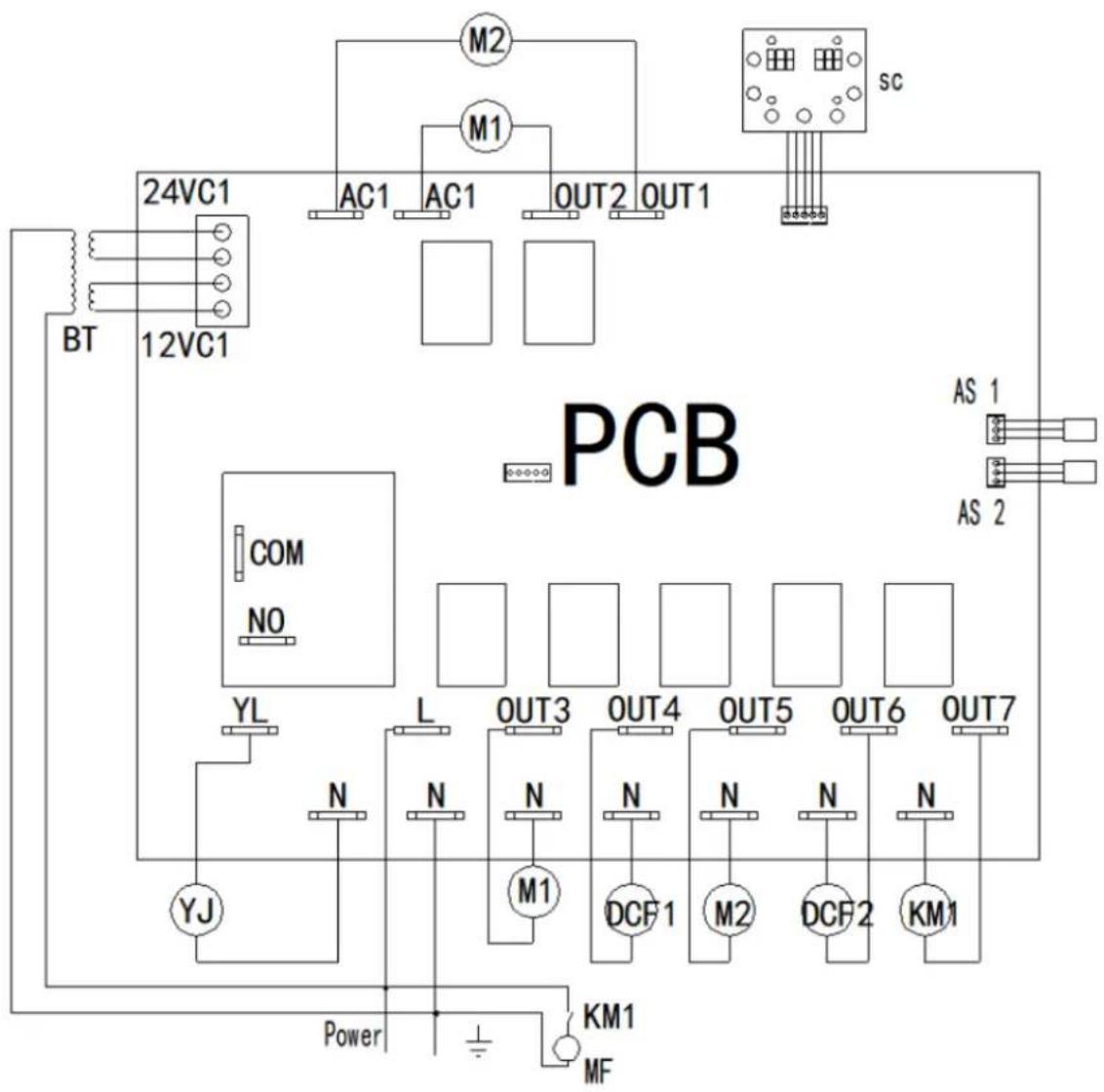

RCSL 2/6A

PCB - printplaat

BT-Transformer

YJ - Compressor

MF - ventilatormotor

m1, m2 - DC-reductiemotor

M1, M2 - AC-reductiemotor

KM - Relaiscontact

DCF-Magneetventiel

AS-Aangrenzende schakelaar
