GEBRUIKSAANWIJZING DWST08061 DEWALT

Nederlands (vertaald vanuit de originele instructies) 52

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische Gegevens

	DWST08061
Type 1
Accutype Li-Ion
Spanning V	DC 18
Lumen
	Laag - 500
LED met draaiende kop lm	Gem - 1000
	Hoog - 2000
Gewicht (zonder accu's) kg 4.83
Aanbevolen bedrijfstemperaturen
Minimum 4 °C (39,2 °F)
Maximum 40 °C (104 °F)

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie, en, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke siedatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VORZICHTIG: Wijst op een mogelijk gevaarlijke situatie de, indien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

p risico van een elektrische schok.

p brandgevaar.

Speciale veiligheidsregels voor lampen

WAARSCHUWING: Plaats de lamp niet zo dat ikond, al dan niet opzettelijk, in de lichtbundel kan kijken. Dit kan tot ernstig oogletsel leiden.

WAARSCHUWING: Brandgevaar. Werk niet met de 100 of de lader bij brandbare vloeistoffen of in een atmosfeer waarin zich gas of een explosieve stof bevindt.

Vonken binnenin kunnen dampen doen ontbranden, waardoor persoonlijk letsel kan ontstaan.

Aanvullende veiligheidsregels voor werklampen

WAARSCHUWING: Plaats niets naast of bovenop de lens te jans of na gebruik van de lamp, om het risico op brand te verminderen.

OPGELET: Zet geen magneten dicht bij de AAN/UIT-schakelaar. De lamp kan worden ingeschakeld door een krachtige magneet in de buurt van de schakelaar van de werklamp.

• Risico op een elektrische schok. Niet blootstellen aan regen. Binnenshuis opbergen.
• Dompel de werklamp niet onder in een vloeistof.
• Dit apparaat is niet bedoeld om gebruikt te worden door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of psychische vermogens, of met een gebrek aan ervaring en kennis, tenzij onder toezicht van of met aanwijzingen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Lees voordat u de werklamp gebruikt, alle instructies en veiligheidsaanwijzingen op de werklamp, de lader en de accu.
• Berg de werklamp binnenshuis op wanneer u deze niet gebruikt. Buiten het bereik van kinderen houden.
• Plaats de werklamp niet in de buurt van een warmtebron.
• Haal de werklamp niet uit elkaar. Breng de werklamp naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Verwijder de accu uit de werklamp voordat u reinigingswerkzaamheden probeert te uit te voeren. Er is dan minder risico van een elektrische schok.
• De aluminium behuizing binnen de stootrand is heet. Let er goed op dat u het heet oppervlak niet aanraakt.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Accu's Laders/Laadtijden (Minuten)***
Cat # V	DC	Ah Gewicht (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,08 60 270	170 140 90	80 40	60 90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datumcode 201811475B of later
**Datumcode 201536 of later
***Deze matrix is uitsluitend bestemd als richtlijn, de tijden zijn afhankelijk van de temperaturen en de accustatus.

Laders

Laders van DEWALT vereisen geen aanpassingen en zijn ontworpen voor een zo eenvoudig mogelijk gebruik.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat het voltage van de accu overeenkomt met de voltage op het typeplaatje. Let er ook op dat het voltage van uw lader overeenkomt met dat van uw netstroomvoorziening.

Deze DEWALT lader is dubbel geïsoleerd volgens EN60335; daarom is een aardedraad niet vereist.

Als de voedingskabel is beschadigd mag deze uitsluitend vervangen worden door DEWALT of een erkende serviceorganisatie.

Een verlengsnoer gebruiken

Gebruik alleen een verlengsnoer als het absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische gegevens). De minimumafmeting van de geleider is 1 mm ^2 ; de maximumlengte is 30 m.

Rol het snoer altijd volledig af, wanneer u een haspel gebruikt.

Belangrijke veiligheidsinstructies voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte acculaders (raadpleeg Technische gegevens). Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat gavloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrische schok.

WAARSCHUWING: Wij adviseren u een davelschakelaar te gebruiken met een nominale reststroomwaarde van 30 mA of minder.

VOORZICHTIG: Gevaar voor brandwonden. Beperk hafvico van letsel, laad uitsluitend DEWALT oplaadbare accu's op. Andere typen accu's zouden uit elkaar kunnen barsten en persoonlijk letsel en materiële schade veroorzaken.

VOORZICHTIG: Er moet op worden toegezien dat kaken niet met het gereedschap kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgeschermde laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voor u de lader gaat reinigen.

- Probeer NIET de accu op te laden met andere laders dan de laders die in deze handleiding worden genoemd. De lader en de accu zijn speciaal voor elkaar ontworpen.

- Deze laders zijn niet bedoeld voor andere toepassingen dan het opladen van DEWALT oplaadbare accu's. Andere toepassingen kunnen leiden tot brand, een elektrische schok of elektrocutie.

- Stel de lader niet bloot aan regen of sneeuw.

- Trek aan de stekker van de lader en niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Er is dan minder risico op beschadiging van het snoer en van de stekker.

- Controleer dat het snoer zo is geplaatst dat niemand erop kan stappen of erover kan struikelen of het snoer op andere wijze beschadigd of bekneld raakt.

- Gebruik alleen een verlengsnoer als dat absoluut noodzakelijk is. Gebruik van een ongeschikt verlengsnoer

kan leiden tot het risico van brand, elektrische schok of elektrocutie.

• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt gekoeld door de ventilatiesleuven boven en onder in de behuizing.
• Werk niet met de lader met een beschadigd snoer of een beschadigde stekker—laat eventuele beschadigde onderdelen onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de unit naar een officieel servicecentrum.
• Haal de lader niet uit elkaar; breng de lader naar een officieel servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten.
• Trek, voordat u met reinigingswerkzaamheden begint, de stekker van de lader uit het stopcontact. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accu uitneemt.
• Sluit NOOIT twee laders op elkaar aan.
• De lader is ontworpen voor een gewone huishoudelijke elektrische installatie van 230V. Gebruik de lader niet op een andere spanning. Dit geldt niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] B)

1. Steek de stekker van de lader in een geschikt stopcontact voor u de accu plaatst.
2. Plaats de accu 15 in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat de laadprocedure is gestart.
3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Om de accu uit de lader te nemen, drukt u op de accu-vrijgaveknop 16 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voor u deze voor het eerst in gebruik neemt.

Werking van de lader

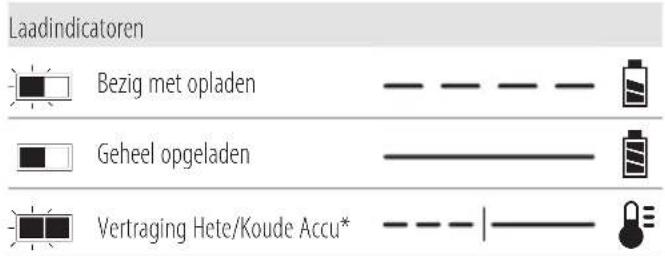

Raadpleeg onderstaande indicatoren voor de laadstatus van de accu.

Laadindicatoren Bezig met opladen Geheel opgeladen Vertraging Hete/Koude Accu*

* Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

De geschikte lader(s) laden niet een kapotte accu op. Wanneer de laadindicator niet gaat branden, is dat een teken dat de accu kapot is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de oplader.

Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

Vertraging Hete/Koude Accu

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een vertraging hete/koude accu gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel opladen dan een warme accu. De accu zal gedurende de gehele laadcyclus minder snel worden opgeladen en zal niet maximaal worden opgeladen, ook niet als de accu warmer wordt.

De lader van het type DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen vreemde voorwerpen in de lader kunnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat voorkomt dat de accu te veel wordt geladen, te heet wordt of te diep wordt ontladen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Zet, als dit gebeurt, de Lithium-Ion-accu op de lader, tot deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4 mm lang waarvan de schroefkop een diameter heeft van of 7–9 mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5 mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Mioem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek

of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.

- Laad de accu's alleen op in DEWALT-laders.

- Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.

- Berg het gereedschap en de accu niet op plaatsen op waar de temperatuur kan dalen tot onder 4 °C (39,2 °F) (zoals in een schuur buiten of een metalen gebouw in de winter), of kan oplopen tot tot 40 °C (104 °F) of hoger (zoals in een schuur buiten of een metalen gebouw in de zomer).

- Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium ion accu's worden verbrand, komen giftige dampen en materialen vrij.

- Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

- De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden. Aloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan aan de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is

gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu met op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VORZICHTIG: Plaats het gereedschap wanneer het maatn gebruik is, op z'n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu's kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WARSCHUWING: Brandgevaar. Tijdens het transport kunnen accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ion batterijen mogen niet in gecontroleerde bagage worden gestopt.

DEWALT accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gevallen zal bij de verzending van een DEWALT-accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combo-sets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh.

Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERkInG: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op de oplader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaanwijzing voor gebruik.

Zie Technische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet blootstellen aan water.

Zorg dat defecte snoeren onmiddellijk worden vervangen.

Uitsluitend opladen tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu niet in het vuur.

Accutype

De volgende gereedschappen werken met een 18-volt accupack:DWST08061.

Deze accu's kunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549.

Raadpleeg Technische gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Toughsystem 2.0 open draagtas halve maat

1 Li-Ion-accu (modellen C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)

2 Li-Ion-accu's (modellen C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)

1Instructiehandleiding

OPMERkInG: Accu's en laders zijn niet inbegrepen bij de N-modellen. Accu's en laders zijn niet inbegrepen bij de NT-modellen. Bij de B-modellen worden Bluetooth®-accu's geleverd.

OPMERkInG: Het merkteken met het woord Bluetooth® en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

- Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees de gebruikshandleiding vóór gebruik.

Draag gehoorbescherming.

Draag oogbescherming

Alleen voor gebruik binnenshuis.

Positie datumcode (Afb. A)

De productiedatumcode 26 bestaat uit een 4-cijferig jaar gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel e cannooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Lichtkast
2 Rechter LED aan/uit-knop
3 LED met rechts draaiende kop
4 Linker LED aan/uit-knop
5 LED met links draaiende kop

6 LED-indicatielampjes voor helderheid
7 LED-indicatielampjes voor laadstatus
8 Accupoort
9 Bovenste handgreep
10 Ophanghaak
11 Klem ophanghaak
12 Stapelgrendel
13 Draaghandgreep
14 Opslag compartiment
15 Accu
16 Accu-ontgrendelknop
17 Bevestiging zijhandgreep
18 bevestiging met 1/4" schroefdraad
19 bevestiging met 5/8" schroefdraad
20 Tool Connect™-bevestiging

Bedoeld gebruik

De DWST08061 werd ontworpen voor professionele verlichtingstoepassingen.

NIET GEBRUIKEN onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen zijn.

Laat kinderen NIET met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

• Jonge kinderen en personen met een zwakke
  gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Kinderen mogen nooit alleen gelaten worden met dit product.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de vagheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig pazoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

De LED's met draaiende koppen positioneren (Afb. A, C)

WAARSCHUWING: Probeer niet om de LED's met davende koppen te gebruiken in de gesloten positie

of met de lens naar de lichtkast gericht, omdat het oppervlak van de lamp heet kan worden.

De LED 3, 5 met draaiende kop kantelt 0°–160° omhoog en omlaag en draait 0°–270°.

OPMERKING: De lichtkast is uitgerust met magnetische sensoren. Als de LED met draaiende kop 3, 5 is opgeslagen met de lens gericht naar de lichtkast, zal de LED met draaiende kop 3, 5 niet inschakelen en automatisch uitschakelen.

1. Om de linker LED met draaiende kop 5 of rechter LED met draaiende kop 3 te bewegen, trekt u deze eerst omhoog en weg van de lichtkast 1.
2. Om de lichtstraal aan te passen, draait u de linker LED met draaiende kop 5 of de rechter LED met links draaiende kop 3 door deze in de gewenste positie te draaien.
3. Vouw, indien niet in gebruik, de linker LED met draaiende kop 5 of de rechter LED met draaiende kop 3 met de lens gericht naar de opslagpositie, vast in de lichtkast 1.

Aan/uit-schakelaar (Afb. A, D)

WAARSCHUWING: De lens wordt zeer heet tijdens gelt en ik. Raak de lens niet aan, om het risico op brandwonden te verminderen.

WAARSCHUWING: Houd voorwerpen op een afstand van minimaal 20" (51 cm) van de lenzen als ze in gebruik zijn, om oververhitting van de voorwerpen te voorkomen.

WAARSCHUWING: Uit de buurt houden van bare materialen tijdens de werking, om het risico op brand te verminderen.

OPGELET: Niet in de lens van de lichtkast kijken. Dit l is not ernstig oogletsel leiden.

OPMERKING: U bereikt het beste resultaat wanneer de accu volledig is opgeladen.

1. Druk om de LED met rechts draaiende kop 3 in te schakelen op de rechter LED aan/uit-knop 2.
2. Druk om de LED met links draaiende kop 5 in te schakelen op de linker LED aan/uit-knop 4.
3. Elke LED met draaiende kop 3, 5 heeft drie helderheidsniveaus, tot 2000 lumen. Blijf op de aan/uit-knoppen drukken om het helderheidsniveau te wijzigen.
4. Blijf op de aan/uit-knoppen drukken tot de lampen uitschakelen.

OPMERKING: De lichtkast is uitgerust met magnetische sensoren. Als de LED met draaiende kop 3, 5 is opgeslagen met de lens gericht naar de lichtkast, zal de LED met draaiende kop 3, 5 niet inschakelen en automatisch uitschakelen.

Indicator laag accuniveau

Als de accu bijna leeg is knippert het lampje twee keer. De werklamp zal iedere 45 seconden twee keer knipperen totdat de accu geheel leeg is en dan zal de werklamp doven. Hoe lang de lamp knippert is afhankelijk van de capaciteit van de accu.

OPGELET: Stop met werken en vervang de accu wanneer de beurt.

Thermische beveiligingsmodus

In gevallen van oververhitting, zal de door de LED's met draaiende koppen 3 gegenereerde lumen automatisch overschakelen naar de volgende lagere helderheidsinstelling. Als de temperatuur blijft stijgen, zal de lichtkast uitschakelen tot er opnieuw een normale bedrijfstemperatuur bereikt is.

Bovenste handgreep (Afb. A)

Deze lichtkast 1 heeft een ingebouwde handgreep bovenaan 9 waarmee u de lichtkast 1 kunt dragen als deze niet is bevestigd op het opslagcompartiment 14.

Handgreep (Afb. E)

Deze DWST08061 heeft een ingebouwde draaghandgreep 13 waarmee u de DWST08061 kunt dragen wanneer deze niet is bevestigd is aan een Toughsystem®-gereedschapskist.

Opslagcompartiment (Afb. F)

WAARSCHUWING: Vermijd overvullen van het opsgcompartiment.

WAARSCHUWING: Bevestig de lichtkast niet met kredent op het opslagcompartiment. Als de lichtkast

niet volledig sluit of als de grendels niet gemakkelijk sluiten, verzeker dan dat het opslagcompartiment niet overvuld is. Haal er enkele zeken uit en probeer om de lichtkast opnieuw te sluiten. Indien nodig kunt u het opslagcompartiment bovenop de lichtkast stapelen.

WAARSCHUWING: Als er een extra ToughSystem 2. Einheid bovenop de lichtkast gestapeld wordt, moet de accu eerst verwijderd worden, tenzij deze kleiner is dan 6 Ah.

WAARSCHUWING: Verzeker dat de lichtpanelen omlaag gericht zijn voordat u een ander ToughSystem 2.0-eenheid bovenop de lichtkast stapelt, om een mogelijke activering van de LED-lampen te vermijden.

Deze DWST08061 heeft een ingebouwd opslagcompartiment 14 om uw extra accu's, snoeren of gereedschap te dragen.

De lichtkast en het opslagcompartiment zijn compatibel met ToughSystem 2.0 en kunnen samen of afzonderlijk gestapeld worden met alle ToughSystem 2.0-producten.

1. Ontgrendel, om toegang tot het opslagcompartiment 14 te krijgen, eerst de lichtkast 1 vanaf het opslagcompartiment 14 door op de stapelgrendel 12 te drukken en daarna de lichtkast 1 van het opslagcompartiment 14 te tillen.

2. Kantel, om de lichtkast 1 op het opslagcompartiment 14 te monteren, de sleuf van de lichtkast 22 in de sleuf van het opslagcompartiment 23. Duw de lichtkast 1 omlaag en naar binnen tot u een klik hoort. Verzeker dat de lichtkast 1 stevig vast zit.

De lichtkast ophangen (Afb A, G)

OPGELET: Als de lichtkast aan de ophanghaak hangt, meg de lichtkast of het voorwerp waaraan deze hangt niet geschud worden. Hang de lichtkast niet op aan elektrische

draden of aan iets dat niet stevig is. Er kan dan persoonlijk letsel of materiële schade ontstaan.

OPGELET: Gebruik alleen de ophanghaak voor het ophangen van de lichtkast, zoals weergegeven op Afb. A, G. De ophanghaak is niet bedoeld voor het dragen van extra gewicht. Bevestig of hang niets extra aan de lichtkast omdat dan het risico op breuk ontstaat.

OPGELET: Gebruik de ophanghaak niet om naar iets te maken of om uw gewicht in welke situatie dan ook te ondersteunen.

OPGELET: Ga niet onder de lichtkast staan wanneer deze boven uw hoofd is gemonteerd. Ernstig persoonlijk letsel of schade aan de lichtkast kan het gevolg zijn als de lichtkast valt.

ONIELET: Monteer de lichtkast niet aan het plafond.

Ophanghaak

De ophanghaak 10 mag gebruikt worden voor het ophangen van de lichtkast 1 aan 2x4 balken of buizen met een diameter tot 2-1/2" (64 mm).

1. De ophanghaak 10 wordt uitgevouwen onder de lichtkast 1. Verzeker dat de ophanghaak 10 volledig uitgetrokken is voor gebruik.
2. Vouw de ophanghaak 10 om deze op te bergen in de haakopening en verzeker dat de ophanghaak 10 in de klem van de ophanghaak 11 klikt.

De lichtkast monteren met de accessoire bevestigingen met schroefdraad (Afb. A, H)

WAARSCHUWING: Aangezien accessoires die niet door DEWALT worden aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Gebruik alleen door DEWALT aanbevolen accessoires met dit product, om het risico op letsel te beperken.

Neem voor hulp bij het vinden van een accessoire contact op met het DEWALT-servicecentrum bij u in de buurt of ga naar www.DEWALT.com.

De DWST08061 is uitgerust met 1/4 x 20 18 en 5/8 x 11 19 vrouwelijke bevestiging met schroefdraad. Deze bevestiging met schroefdraad is geschikt voor huidige of toekomstige DEWALT-accessoires.

1. Steek de bevestigingsschroef van het accessoire in de gepaste bevestiging met schroefdraad en zet het accessoire van op de lamp.
   OPMERKING: Volg de instructies die bij de accessoires zijn bijgesloten.
2. Controleer dat de werklamp stevig vast zit.

ONDERHOUD

WAARSCHUWING: Om het risico op ernstig poonlijk letsel te verminderen, schakelt u de eenheid uit en en verwijder de accu voor u aanpassingen uitvoert of hulpstukken of accessoires plaatst/. Wordt de machine per ongeluk gestart dan kan dat letsel veroorzaken.

Uw DEWALT product is ontworpen om gedurende een lange periode te functioneren met een minimum aan onderhoud. Of het gereedschap voortdurend naar tevredenheid zal functioneren hangt af van de juiste zorg en regelmatige reiniging.

WAARSCHUWING: De lichtbron in deze vastingsarmatuur mag alleen worden vervangen door de fabrikant of een DEWALT-servicecentrum of een gelijkaardig gekwalificeerd persoon.

Opslag en transport

• Altijd opbergen met de accu verwijderd!
• Vermijd het gebruiken van de DWST08061 buitenshuis of het transporteren in een open voertuig.
• Niet gebruiken in de regen. Niet blootstellen aan regen.
  • Binnenshuis opbergen.
• Berg de DWST08061 op in een zo koel en droog mogelijke plaats.
• Berg de DWST08061 op een plaats op die niet toegankelijk is voor kinderen of onbevoegde personen.
• Controleer de DWST08061 op beschadiging wanneer u deze na een lange periode opnieuw gebruikt.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de kunststof materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die alleen met water en een milde zeep vochtig is gemaakt. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Als optie verkrijgbare accessoires

WAARSCHUWING: Omdat accessoires die niet worden degeboden door DEWALT niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Beperk het risico van letsel, gebruik uitsluitend door DEWALT Door aanbevolen accessoires moeten worden gebruikt met dit product.

Vraag uw dealer nadere informatie over de juiste accessoires.

Tool Connect™ Chip (Fig. I)

Als optie verkrijgbaar accessoire

WAARSCHUWING: Beperk het risico van ernstig een onlijk letsel, schakel de unit uit en koppel deze los van de voedingsbron en verwijder de accu voor u aanpassingen uitvoert of hulpstukken of accessoires plaatst/verwijdert. Wanneer het gereedschap per ongeluk wordt ingeschakeld kan dat leiden tot letsel.

Dit gereedschap is voorbereid voor de Tool Connect™ Chip en heeft een mogelijkheid voor het installeren van de Tool Connect™ Chip.

Tool Connect™ Chip 24 communiceert met een optionele toepassing voor uw smart toestel (zoals een smartphone of tablet) die het apparaat verbindt zodat u de mobiele toepassing kunt gebruiken voor inventarisatiebeheer.

Zie Tool Connect™ Chip Instructieblad voor meer informatie.

De Tool Connect™ Chip installeren

1. Plaats de Tool Connect™ Chip 24n de lege zak 20
2. Controleer dat de Tool Connect™ Chip niet buiten de behuizing uitsteekt. Zet vast met de borgschroeven 25en draai de schroeven aan.
3. Zie Tool Connect™ Chip Instructieblad voor nadere instructies.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten en accu's die zijn voorzien van dit symbool mogen niet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kunnen worden herwonnen en gerecycled waardoor de vraag naar grondstoffen afneemt. Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Oplaadbare accu

Deze accu met lange levensduur moet worden opgeladen wanneer de accu niet voldoende vermogen levert voor werkzaamheden die eerder zonder veel moeite werden gedaan. Ruim de accu aan het einde van zijn technische levensduur op en houd daarbij rekening met het milieu:

• Maak de accu geheel leeg en haal de accu vervolgens uit het gereedschap.
• Li-lon-cellen kunnen worden gerecycled. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

18V JUSTERBART ARBEIDSLYS OG OPPBEVARING DWST08061

Gratulerer!
