KÄYTTÖOHJE DWST08061 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 75

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

	DWST08061
Tyyppi 1
Akkutyyppi Litiumioni
Jännite V	DC 18
Lumenia
Nivelletty pää LED-valolla lm	Matala - 500Keskikorkea - 1 000Korkea - 2 000
Paino (ilman akkuja) kg 4.83
Suositellut käyttölämpötilat
Vähintään 4 °C (39,2 °F)
Enintään 40 °C (104 °F)

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Ilmaisee, että on olemassa hengen- tai valer van henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai valer van vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Eviitilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Valaisimien erityiset turvallisuusohjeet

VAROITUS: Älä aseta valaisinta paikkaan, jossa joku vähattomasti tai tahallisesti katsoa valaisimeen. Se voi aiheuttaa vakavan silmävamman.

VAPOITUS: Tulipalovaara. Älä käytä valaisinta tai taa lähellä helposti syttyviä nesteitä tai kaasumaisessa tai räjähdysvaarallisessa ilmapiirissä. Sisäiset kipinät saattavat sytyttää kaasut ja aiheuttaa henkilövahingon.

Työvalojen lisäturvasääntöjä

VAROITUS: Tulipalon välttämiseksi linssien viereen tai pääne ei saa asettaa mitään valon käytön aikana tai sen jälkeen.

HIOMIO: Magneetteja ei saa asettaa virtakytkimen lähelle. Valaisin voi syttyä, jos voimakas magneetti asetetaan työvalaisimen kytkimen lähelle.

• Sähköiskun vaara. Älä altista vesisateelle. Säilytä sisätilassa.
• Työvaloa ei saa upottaa nesteisiin.
• Tämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä.
• Lue kaikki työvalon, laturin ja akkua käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen työvalon käyttöä.
• Säilytä työvaloa sisätilassa, kun sitä ei käytetä. Pidä lasten ulottumattomissa.
• Aseta työvalo kauas lämpölähteistä.
• Työvaloa ei saa purkaa. Vie se valtuutettuun huoltoliikkeeseen, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.
• Irrota akku työvalosta ennen puhdistuksen aloittamista. Tämä vähentää sähköiskun vaaraa.
• Puskurin sisällä olevan alumiinikotelon lämpötila on korkea. Varo koskettamasta kuumaan pintaan.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Laturit

DEWALT-latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että laturin jännite vastaa verkkovirran jännitettä.

DEWALTlaturi on kaksoiseristetty EN60335:n mukaisesti, joten maadoitusjohtoa ei tarvita.

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
*** Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

Jos virtajohto on vaurioitunut, sen saa vaihtaa ainoastaan DEWALT tai valtuutettu huoltoliike.

Jatkojohdon käyttäminen

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin ottoteholle soveltuvaa jatkojohtoa (katso Tekniset tiedoissa). Johdinten pienin koko on 1 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Kaikkien akkulaturien tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa). Lue kaikki laturin, akun ja akkua käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

ITUS: Sähköiskuvaara. Älä päästä nestettä laturin. Se voi aiheuttaa sähköiskun.

ITUS: Suosittelemme käyttämään ösvirtalaitetta, jonka nimellisjäännösvirta on ntaan 30 mA.

MIO: Palovamman vaara. Henkilövahinkovaaran miseksi lataa ainoastaan ladattavia DEWALT-akkuja. tyyppiset akut voivat haljeta ja aiheuttaa övahingon ja vaurioita.

MIO: Lapsia tulee valvoa ja varmistaa, että he eivät itteella.

HUOMAA: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi virtalähteestä ennen kuin yrität puhdistaa sitä.

- ÄLÄ yritä ladata akkua muilla kuin tässä ohjekirjassa määritetyillä latureilla. Laturi ja akku on suunniteltu erityisesti toimimaan yhdessä.

- Näitä latureita ei ole tarkoitettu muiden kuin ladattavien DEWALT-akkujen lataamiseen. Muu käyttö voi aiheuttaa tulipalon, sähköiskun tai jopa kuolettavan sähköiskun vaaran.

- Älä jätä laturia sateeseen tai lumeen.

- Irrota laturi vetämällä aina pistokkeesta johdon sijaan. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

- Varmista, että johdon päälle ei voida astua, siihen ei voida kaatua ja ettei se voi muutoin vaurioitua tai kulua.

- Älä käytä jatkojohtoa, ellei se ole välttämätöntä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.

- Älä aseta mitään esineitä laturin päälle tai aseta laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa ylikuumenemisen laitteen sisällä. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

- Laturia ei saa käyttää, jos sen johto tai pistoke on vaurioitunut—vie ne välittömästi vaihdettavaksi.

- Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoliikkeeseen.

- Laturia ei saa purkaa. Vie se valtuutettuun huoltoon, kun huolto tai korjaus on tarpeen. Virheellinen kokoaminen voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.

- Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.

- Irrota laturi pistorasiasta ennen puhdistuksen aloittamista. Tämä vähentää sähköiskun vaaraa. Akun poistaminen ei vähennä riskiä.

• ÄLÄ KOSKAAN yritä liittää kahta laturia yhteen.
• Laturi on tarkoitettu toimimaan tavallisella 230V kotitaloussähköllä. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 15 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 16.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

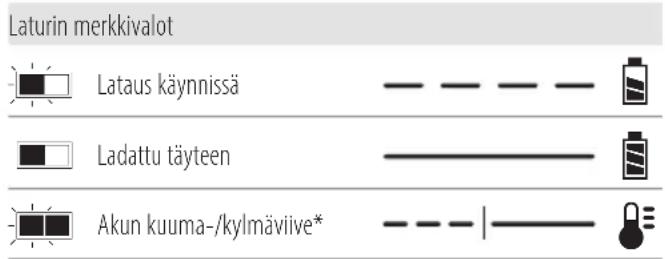

Laturin merkkivalot Lataus käynnissä Ladattu täyteen Akun kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Laturi ilmoittaa viallisesta akusta, kun se ei syty.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-Ion -työkaluissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Astorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei- metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes

ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä.

Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä d'essaan kipinälle tai liekille.

VAPOITUS: Älä koskaan yritä avata akkuyksikköä mistaän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai känna akkuja niin, että metalliesineet pääsevät

kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sivõeen vakaalle alustalle, jossa se ei aiheuta

kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa

ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

Akkutyyppi

Seuraavat työkalut toimivatn 18 V akulla: DWST08061.

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Avoin Toughsystem 2.0 -laatikko
1 litiumioniakku (mallit C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)
2 litiumioniakkua (mallit C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2) 1Käyttöohje

HUOMAA: Akut eivät kuulu N-malliin. Akut eivät kuulu NT-malliin. B-malleissa on Bluetooth®-akut.

HUOMAA: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö edellyttää DEWALT-yhtiön lisenssin. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulonsuojaimia.

Käytä suojalaseja

Käytettäväksi vain ulkona.

Päivämääräkoodin paikka (Kuva A)

Valmistuspäivämääräkoodi 26 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Kuvaus (kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään konsia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Valolaatikko
2 Oikea LED-virtakytkin
3 Oikea nivelletty pää LED-valolla
4 Vasen LED-virtakytkin
5 Vasen nivelletty pää LED-valolla
6 Kirkkauden LED-merkkivalot
7 Varaustilan LED-merkkivalot
8 Akkuliitäntä
9 Yläkahva
10 Ripustuskoukku

11 Ripustuskoukun haka
12 Pinon lukitus
13 Kantokahva
14 Säilytyslokero
15 Akku
16 Akun vapautuspainike
17 Sivutyökalun kiinnityskohta
18 1/4" kierreliitäntä
19 5/8" kierreliitäntä
20 Tool Connect™ -teline

Käyttötarkoitus

DWST08061-tuote on tarkoitettu valaisemiseen ammattikäytössä.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

TOIMINTA

Käyttöohjeet

VAVOITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Nivelletyn pään sijoittaminen LED-valolla (kuva A, C)

VAROITUS: Älä yritä käyttää nivelletyn pään valoja suljetussa asennossa tai linssien ollessa valolaatikkoon pään, sillä valon pinta voi kuumentua.

Nivelletty pää LED-valolla 3, 5 on käännettävissä ylös ja alas 0°–160° ja säädettävissä välillä 0°–270°.

HUOMAA: Valolaatikossa on magneettiset anturit. Jos nivellettyä päätä LED-valolla 3, 5 säilytetään linssit valolaatikkoa kohti, nivelletty pää LED-valolla 3, 5 ei syty tai sammu automaattisesti.

1. Voit siirtää vasenta nivellettyä päätä LED-valolla 5 tai oikeaa nivellettyä päätä LED-valolla 3 vetämällä sitä ylöspäin ja valolaatikosta poispäin 1.

2. Voit säätää valonsädettä kääntämällä vasenta nivellettyä päätä LED-valolla 5 tai oikeaa nivellettyä päätä LED-valolla 3 kiertämällä ne haluttuun asentoon.

3. Kun ne ovat pois käytöstä, käännä vasen nivelletty pää LED-valolla 5 tai oikea nivelletty pää LED-valolla 3 linssipuoli säilytysasentoon, niiden ollessa kiinnitettynä valolaatikkoon 1.

Virtakytkin (kuva A, D)

VAROITUS: Linssit kuumenevat voimakkaasti käytön äläa. Älä koske kuumaan linssiin palovammojen vaaran vähentämiseksi.

VAPROITUS: Pidä esineet vähintään 51 cm:n (20 tätman) etäisyydellä linsseistä, kun ne ovat käytössä, jotta esineet eivät ylikuumene.

VAROITUS: Pysy kaukana syttyvistä materiaaleista kypön aikana tulipalon välttämiseksi.

HIOMIO: Älä katso laatikon valojen linsseihin. Se voi ohneuttaa vakavan silmävamman.

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku on ladattu täyteen.

1. Käännä oikean nivelletyn pään LED-valoa 3, paina oikeaa LED-virtakytkintä 2.
2. Käännä vasemman nivelletyn pään LED-valoa 5, paina vasenta LED-virtakytkintä 4.
3. Kussakin nivelletyssä LED-valossa 3, 5 on kolme kirkkaustasoa enintään 2 000 lumeniin saakka. Jatka virtapainikkeiden painamista muuttaaksesi kirkkaustasoa.
4. Jatka virtapainikkeiden kiertämistä, kunnes valot sammuvat.

HUOMAA: Valolaatikossa on magneettiset anturit. Jos nivellettyä päätä LED-valolla 3, 5 säilytetään linssit valolaatikkoa kohti, nivelletty pää LED-valolla 3, 5 ei syty tai sammu automaattisesti.

Alhaisen akkuvirran merkkivalo

Kun akkuvirta on loppumaisillaan, merkkivalo vilkkuu kaksi kertaa. Valo vilkkuu edelleen kaksi kertaa 45 sekunnin välein, kunnes akkuvirta on loppunut kokonaan. Valo sammuu virran loppuessa. Merkinannon aikavälit vaihtelevat akun kapasiteetin mukaan.

H! MIO: Lopeta tällöin työskentely ja vaihda akku.

Lämpösuojatila

Ylikuumenemistapauksissa nivelletyn pään LED-valojen 3 valoteho vaihtaa automaattisesti seuraavaan pienempään kirkkausasetukseen. Jos lämpötila jatkaa nousuaan, valolaatikko sammuu, kunnes normaali käyttölämpötila saavutetaan.

Yläkahva (kuva A)

Tämä valolaatikko 1 sisältää integroidun yläkahvan 9, joka mahdollistaa valolaatikon 1 kuljettamisen, kun sitä ei ole kiinnitetty säilytyslokeroon 14.

Kantokahva (kuva E)

Tässä DWST08061 -laitteessa on integroitu kantokahva 13, jonka avulla sitä DWST08061 voidaan kantaa sen ollessa irti ToughSystem®-säilytyskotelosta.

Säilytyskotelo (kuva F)

V! OITUS: Vältä säilytyslokeron ylitäyttöä.

VAROITUS: Älä kiinnitä valolaatikkoa väkisin

säilytyslokeroon. Jos valolaatikko ei sulkeudu kokonaan tai sen salpojen lukitseminen on vaikeaa, tarkista, ettei säilytyskotelo ole liian täynnä. Poista muutama esine ja yritä kiinnittää valolaatikko uudelleen. Säilytyslokero voidaan tarvittaessa pinota valolaatikon päälle.

VAROITUS: Kun pinoat ylimääräistä ToughSystem 2.0 - ökköä valolaatikon päälle, akku on ensin irrotettava, ellei sen teho ole alle 6 Ah.

VAROITUS: LED-valojen aktivoitumisen välttämiseksi tarkistaa, että valopaneelit osoittavat alaspäin, ennen kuin asetat toisen ToughSystem 2.0-yksikön valolaatikon päälle.

Tässä DWST08061 -laitteessa on säilytyslokero 14 lisääkkujen, -johtojen tai -työkalujen kuljettamista varten.

Valolaatikko ja säilytyslokero ovat ToughSystem 2.0 -yhteensopivia, ja ne voidaan pinota yhteen tai erikseen kaikkien ToughSystem 2.0 -tuotteiden kanssa.

1. Pääset säilytyslokeroon 14 avaamalla ensin valolaatikon 1 säilytyslokerosta 14 painamalla pinon lukitusta 12 ja nostamalla valolaatikon 1 irti säilytyslokerosta 14.
2. Asenna valolaatikko 1 säilytyslokeroon 14 ohjaamalla valolaatikon asennuspaikka 22 säilytyslokeron asennuspaikkaan 23 . Paina valolaatikkoa 1 alas ja sisään, kunnes kuulet napsahduksen. Varmista, että valolaatikko 1 on hyvin paikoillaan.

Valolaatikon ripustaminen (kuva A, G)

HIOMIO: Kun valolaatikko on ripustettu ripustuskoukulla, and Heluta valolaatikkoa tai kohdetta, josta se riippuu. Älä ripusta valolaatikkoa sähköjohdosta tai mistään, joka ei ole vakaa. Se voi aiheuttaa henkilö- tai omaisuusvahingon.

HUOMIO: Ripusta valolaatikko ainoastaan sen ripustuskoukkua käyttäen kuten kuvassa A, G. Ripustuskoukku ei kestä lisäpainoa. Älä kiinnitä tai ripusta valolaatikkoon mitään ylimääräistä, muutoin se voi vaurioitua.

HUOMIO: Älä missään tapauksessa käytä ripustuskoukkua kärnelemiseen tai oman painon tukemiseen.

HIOMIO: Älä seiso valolaatikon alapuolella sen oressa asennettuna ylhälle. Jos valolaatikko putoaa, seurauksena voi olla vakava henkilövahinko tai valolaatikon vaurioituminen.

H! MIO: Älä asenna valolaatikkoa kattoon.

Ripustuskoukku

Ripustuskoukkua 10 voidaan käyttää valolaatikon 1 ripustamiseen halkaisijaltaan korkeintaan 64 mm:n (2-1/2") 2x4 puukappaleista tai putkista.

1. Ripustuskoukku 10 voidaan taittaa ulos valolaatikosta 1. Muista vetää ripustuskoukku 10 kokonaan ulos ennen käyttöä.
2. Aseta ripustuskoukku 10 säilöön taittamalla se ripustuskoukun syvennykseen ja varmistamalla, että ripustuskoukku 10 kiinnittyy ripustuskoukun hakaan 11.

Valolaatikon asentaminen lisävarusteiden kierreliitäntöjä käyttäen (kuva A, H)

VAROITUS: Muita kuin DEWALTin lisävarusteita ei ole testattu tätta työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Mikäli haluat lisätietoa lisävarusteiden saatavuudesta, ota yhteyttä lähimpään DEWALT-huoltopalveluun tai lue lisää verkkosivustolta www.DEWALT.com.

Laitteessa DWST08061 on 1/4 x 20 18 ja 5/8 x 11 19 sisäkierteiset liitännät. Kierreliitäntöihin voidaan kiinnittää nykyisiä tai tulevia DEWALT-lisävarusteita.

1. Aseta lisävarusteen kiinnitysruuvi sopivaan kierreliitäntään ja kiinnitä lisävaruste valoon.
   HUOMAA: Noudata lisävarusteen mukana toimitettuja ohjeita.
2. Varmista, että valaisin on kiinnittynyt hyvin paikoilleen.

HUOLTO

VAPROITUS: Vakavan henkilövahinkovaaran vaktämiseksi laite tulee kytkeä pois päältä ja ja akku irrottaa ennen sen säätämistä tai liitososien tai lisävarusteiden poistamista/asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

Hankkimasi DEWALT -tuote on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat ongelmattoman toiminnan.

VAROITUS: Tämän valaisimen valonlähteen saa vaihtaa a staan valmistaja tai sen valtuutettu DEWALT-huoltopalvelu tai vastaava pätevä taho.

Säilytys ja kuljetus

• Säilytä aina akku irrotettuna!
- Vältä DWST08061 -laitteen käyttöä ulkona tai kuljettamista avoimessa ajoneuvossa.
- Ei saa käyttää vesisateella. Älä altista vesisateelle.
• Säilytä sisätilassa..
- Säilytä DWST08061 -laitetta mahdollisimman viileässä ja kuivassa paikassa.
- Säilytä DWST08061 -laitetta paikassa, jossa se on lasten ja valtuuttamattomien henkilöiden ulottumattomissa.
- Tarkista DWST08061 vaurioiden varalta ennen käyttöä pitkän varastoinnin jälkeen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistus

VAPOITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä muovimateriaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALT -lisävarusteita an testattu tämän työkalun kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Henkilövahinkovaaran välttämiseksi tässä tuotteessa saa käyttää vain DEWALT in suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Tool Connect™ -siru (kuva I)

Lisävaruste

VAROITUS: Vakavan henkilövahinkovaaran valttämiseksi laite tulee kytkeä pois päältä ja irrota se virtalähteestä ja akku irrottaa ennen sen säätämistä tai liitososien tai lisävarusteiden poistamista/asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

Työkalusi on valmis käytettäväksi Tool Connect™ -sirulla ja se sisältää Tool Connect™ -sirun asennuspaikan.

Tool Connect™ -siru 24 on yhteydessä älylaitteeseesi (esim. älypuhelin tai tabletti) tarkoitetun valinnaisen sovelluksen kanssa luoden yhteyden laitteeseen kaluston hallintatoimintojen käyttämiseksi mobiilisovelluksella.

Katso lisätietoa Tool Connect™ -sirun ohjeista.

Tool Connect™ -sirun asentaminen

1. Aseta Tool Connect™ -siru 24 tyhjään taskuun 20.
2. Varmista, että Tool Connect™ -siru on kotelon tasalla. Kiinnitä se kiinnitysruuveilla 25 ja kiristä ruuvit.
3. Katso lisätietoa Tool Connect™ -sirun ohjeista.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleenkäyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Ladattava akku

Tämä pitkään kestävä akku täytyy vaihtaa, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

• Anna akun tyhjentyä kokonaan ja poista se sitten työkalusta.
• Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

18V JUSTERBAR ARBETSBELYSNING OCH FÖRVARING DWST08061

Gratulerar!
