BRUKSANVISNING DWST08061 DEWALT

Norsk (oversatt fra de originale instruksjonene) 60

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Opbevaring og transport

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

	DWST08061
Type 1
Batteritype Li-ion
Spenning V	DC 18
Lumens
	Lav - 500
Leddhode LED lm	Mid - 1000
	Høy - 2000
Vekt (uten batteripakker) kg 4.83
Anbefalte driftstemperaturer
Minimum 4 °C (39,2 °F)
Maksimalt 40 °C (104 °F)

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og mås den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADYARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og mås den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Aer for fare for elektrisk støt.

Anly Brannfare.

Spesielle sikkerhetsregler for lamper

APVARSEL: Ikke plasser lampen i en posisjon der en ljen enten med vilje eller ufrivillig kan se rett inn i lyset. Det kan resultere i alvorlig øyeskade.

ADVARSEL: Fare for brann. Ikke bruk lampen eller nøsten nært brennbare væsker eller i gassfylte eller eksplosive atmosfærer. Interne gnister kan antenne damper og føre til personskader.

Ekstra sikkerhetsregler for arbeidslamper

ADVARSEL: For å redusere faren for brann skal du ikke på spåre noe på toppen av linsen under eller etter bruk av lampen.

FORSIKTIG: Ikke la magneter komme i nærheten av AYRå bryteren. Lyset kan slås på av en sterk magnet i nærheten av arbeidslampens bryter.

• Fare for elektrisk støt. Ikke utsett verktøyet for regn. Oppbevares innendørs.
• Ikke senk arbeidslampen ned i noen væske.
• Apparatet er ikke ment for bruk av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.
• Før du bruker arbeidslampe, les alle instruksjoner og advarselsmerker på arbeidslampe, lader og batteri.
• Lagre arbeidslampen innendørs när den ikke er i bruk. Holdes unna barn.
• Plasser arbeidslampen unna varmekilder.
• Ikke demonter arbeidslampen. Lever den på et autorisert serviceverksted när lampen trenger service eller reparasjon. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Ta av batteripakken fra arbeidslampen før du foretar rengjøring. Dette reduserer faren for elektrisk støt.
• Temperaturen på aluminiumsdekselet inne i demperen er høy. Pass på å ikke komme i kontakt med den varme overflaten.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT krever ingen regulering og er designet for å være enkle å bruke.

Elektrisk sikkerhet

Den elektriske motoren er designet for kun en spenning. Kontroller alltid at batteripakkens spenning stemmer med spenningen på typeskiltet. Du må også passe på at spenningen på batteriladeren stemmer overens med strømnettet hos deg.

Denne DEWALTladeren er dobbeltisolert i samsvar med EN60335 og trenger derfor ingen jording.

Batterier Ladere/Ladetider (i minutter)***
Kat # V	DC	Ah Vekt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datokode 201811475B eller senere
**Datokode 201536 eller senere
***Matrisen med ladetider for batterier er kun ment som en rettledning, ladetidene vil variere avhengig av temperatur og batteriets tilstand.

Dersom strømkabelen er skadet skal den kun skiftes ut av DEWALT eller et autorisert serviceverksted.

Bruk av skjøteledning

En skjøteledning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1 mm², maksimum lengde er 30 m.

Vikle alltid ut kabelen fullstendig når du bruker en kabeltrommel.

Viktige sikkerhetsanvisninger for alle batteripakker

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data). Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere man for personskade, lade kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke reker med apparatet.

MERK: Under visse forhold, med laderen koblet til strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke begrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakke i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse laderne er ikke ment for noe bruk annet enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt —bytt den ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsøk på kople to ladere sammen.

- Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 15 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av laderen, trykk inn låseknappen 16 på batteripakken.

MERK: For å sikre maksimum ytelse og levetid på Li-Ionbatteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

Se indikatorene under for batteripakkens ladetilstand.

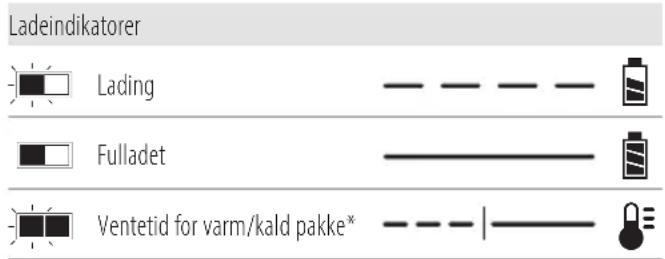

Ladeindikatorer Lading Fulladet Ventetid for varm/kald pakke*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteripakken har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse," og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteripakken. En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteripakken blir varm.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk när batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

Elektronisk beskyttelsesystem

XR li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlapping, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-lon batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter høyttaleren godt med gipsskruer (må kjøpes separat) minst 25,4 mm lange med hodediameter 7–9 mm som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra sontakten før rengjøring. Smuss og fett kan fjernes

fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.

• Lad batteripakkene kun i DEWALT ladere.

- IKKE sprut på eller senke ned i vann eller andre væsker.

- Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).

- Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.

- Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk

tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister eller flammer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen ålke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For

eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier konskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria."

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt.

Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

Batteritype

Følgende verktøy bruker en 18-volt batteripakke: DWST08061. Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Se Tekniske data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Toughsystem 2.0 åpen veske i halv størrelse
1 Li-lon batteripakke (C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1 modeller)
2 Li-Ion-batteripakker (C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2 modeller) 1 Bruksanvisning

MERK: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er underlagt lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
• Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Bruk hørselvern.

Bruk vernebriller

Kun for innendørs bruk.

Datokode plassering (Fig. A)

Produksjonsdatokoden 26 består av et 4-sifret år fulgt av en 2-sifret uke med tillegg av en 2-sifret fabrikkode.

Beskrivelse (Fig. A)

ADYARSEL: Modifiser aldri det elektriske verktøyet eller noer del av det. Det kan føre til materielle skader eller personskader.

1 Lysboks
2 Høyre LED Av/på-knapp
3 Høyre leddhode LED
4 Venstre LED Av/på-knapp
5 Venstre leddhode LED
6 Lysstyrkeindikator LED
7 LED-indikator for ladetilstand
8 Batteriport

9 Topphåndtak
10 Opphengskrok
11 Opphengskrok lås
12 Stablelås
13 Bærehåndtak
14 Lagringsrom
15 Batteri
16 Batteriutløserknapp
17 Sideverktøy festing
18 1/4" gjenget feste
19 5/8" gjenget feste
20 Tool Connect™-feste

Tiltenkt bruk

DWST08061 er designet for profesjonelle belysningsoppgaver.

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjaldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Plassering av LED-leddhodet (Fig. A, C)

ADVARSEL: Ikke prøv å betjene lysdiodene med lukkode i lukket posisjon, eller med linsen vendt mot lysboksen, da overflaten lyset kan bli varm.

LED-leddet 3, 5 svinger opp og ned 0°–160° og svinger fra 0°–270°.

MERK: Lysboksen er utstyrt med magnetiske sensorer. Hvis leddhodet LED 3, 5 lagres med linsen vendt mot lysboksen, vil ikke leddhode-LED-en 3, 5 slå seg på, og vil slå seg av automatisk.

1. For å flytte det venstre leddhode LED 5 eller høyre leddhode-LED 3 trekk det først oppover og bort fra lysboksen 1.

2. For å justere lysstrålen, drei den venstre leddhode-LED 5 eller høyre leddhode-LED 3 ved å vri den til ønsket posisjon.

3. Når den ikke er i bruk, fold venstre leddhode-LED 5 eller høyre leddhode-LED 3 med linsesiden vendt inn i lagret posisjon, festet i lysboksen 1.

På/av-bryter (Fig. A, D)

ADVARSEL: Hold gjenstander minst 20" (51 cm) und Ninsene när de er i bruk for å forhindre overoppheting av gjenstandene.

ADVARSEL: For å redusere brannfaren skal du holde d'orgerte fra brannfarlige materialer under bruk.

FORSIKTIG: Ikke stirr inn i boksens lyslinse. Det kan rødare i alvorlig øyeskade.

MERK: For best resultat, pass på at batteripakken er helt oppladet før bruk.

1. For å slå på høyre leddhode-LED 3, trykk på høyre LED Av/på-knapp 2.
2. For å slå på venstre leddhode-LED5, trykk på venstre LED Av/på-knapp 4.
3. Hver LED-leddhode 3, 5 har tre lysstyrkenivåer, opptil 2000 lumen. Fortsett å trykke på av/på-knappene for å endre lysstyrkenivået.
4. Fortsett å pendle på/av-knappene til lysene slås av.

MERK: Lysboksen er utstyrt med magnetiske sensorer. Hvis leddhodet LED 3, 5 lagres med linsen vendt mot lysboksen, vil ikke leddhode-LED-en 3, 5 slå seg på, og vil slå seg av automatisk.

Lavt batteriindikator

Når batteriet nærmer seg full utlading vil lampen blinke to ganger. Lyset vil fortsette å blinke to ganger hvert 45. sekund helt til batteriet er helt utladet og lyset vil slå seg helt av. Indikasjonstiden vil variere i henhold til batteripakkens kapasitet.

IKTIG: Slutt å jobbe og bytt batteri när dette skjer.

Termisk beskyttelsesmodus

I tilfeller av overoppheting bytter lysdiodene på leddhodets 3 lumen automatisk til neste lavere lysstyrkeinnstilling. Hvis temperaturen fortsetter med å øke, vil lysboksen slås av til en normal driftstemperatur er nådd.

Topphändtak (Fig. A)

Denne lysboksen 1 har et innbygget topphåndtak 9 som lar deg bære lysboksen 1 når den ikke er festet til oppbevaringsrommet 14.

A! KARSEL: Unngå å overfylle lagringsrommet.

ADVARSEL: Ikke fest lysboksen med makt på lagringsrommet. Dersom døren på lysboksen ikke lar seg lukke helt uten kraft, pass på at det ikke er for mye i lagringsboksen. Fjern noen få gjenstander og prøv å feste lysboksen igjen. Om nødvendig kan du stable lagringsrommet på toppen av lysboksen.

ADYARSEL: Når du stabler en ekstra ToughSystem 2.0-entrepå toppen av lysboksen, må batteriet fjernes först, om ikke det er mindre enn 6Ah.

ADVARSEL: Sørg for at lyspanelene vender nedover før o sbler en annen ToughSystem 2.0-enhet på toppen av lysboksen for å forhindre at LED-lysene aktiveres.

Denne DWST08061 har et lagringsrom 14 å bære de ekstra batteriene, ledningene eller verktøyene dine.

Lysboksen og lagringsrommet er ToughSystem 2.0-kompatible og kan stables sammen eller enkeltvis med alle ToughSystem 2.0-produkter.

1. For å få tilgang til lagringsrommet 14 lås først opp lysboksen 1 fra lagringsrommet 14 ved å trykke på stablelåsen 12, løft så lysboksen 1 av lagringsrommet 14.
2. For å installere lysboksen 1 på lagringsrommet 14, drei lysboksens spor 22 inn i lagringsrommets spor 23. Trykk lysboksen 1 ned og inn til et hørbart klikk håres. Sørg for lysboksen 1 holdes sikkert på plass.

Suspendering av lysboksen (Fig. A, G)

FORSIKTIG: Bruk kun hengekrokene for å henge opp lysboksen som vist i figur A, G. Hengekroken er ikke beregnet for å holde oppe ytterligere vekt. Ikke heng på noe annet i tillegg til lysboksen, da er det fare for at den ryker.

FORSIKTIG: Ikke bruk hengekroken for å strekke deg eller for å holde vekten din, uansett situasjon.

FORSIKTIG: Ikke stå under lysboksen när den er montert over modehøyde. Alvorlig personskade eller skade på lysboksen kan skje dersom den faller.

F! SIKTIG: Ikke monter lysboksen i taket.

Hengekrok

Hengekroken 10 kan brukes til å henge opp lysboksen 1 fra 2x4 sagtømmer eller rør opp til 2-1/2" (64 mm) diameter.

1. Hengekroken 10 foldes ut under lysboksen 1. Sørg for å trekke helt ut hengekroken 10 før du bruker den.
2. For å oppbevare hengekroken 10 brett den inn i hengekrokens fordypning og sørg for at hengkroken 10 klemmes inn i hengekrokens lås 11.

Montering av lysboksen ved hjelp av gjenget tilbehørs fester (Fig. A, H)

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tæg av DEWALT, kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Dersom du trenger hjelp for å finne rett tilbehør, kontakt din nærmeste DEWALT servicesenter eller gå til www.DEWALT.com.

DWST08061 er utstyrt med 1/4 x 20 18 og 5/8 x 11 19 innvendig gjenget feste. De gjengede festene kan brukes for eksisterende eller fremtidig DEWALT tilbehør.

1. Plasser monteringsskruen til tilbehøret i det riktige gjengefestet og fest tilbehøret til lyset.
   MERK: Følg anvisningene som følger tilbehøret.

2. Kontroller at lampen er festet sikkert.

VEDLIKEHOLD

ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og og ta av batteripakken før du foretar noen justeringer eller setter på/tar av tilbehør. Utilsiktet start kan føre til personskader.

DittDEWALT verktøy er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift er avhengig av riktig stell og regelmessig renhold.

ADVARSEL: Lyskilden som finnes i denne lampeholderen s. un skiftes ut av produsenten, et DEWALT servicesenter eller en lignende kvalifisert person.

Lagring og transport

• Oppbevar alltid med batteriet fjernet!
• Unngå utendørs bruk DWST08061 eller transport i åpent kjøretøy.
• Ikke bruk i regnvær. Ikke utsett verktøyet for regn.
• Oppbevares innendørs..
• Oppbevar DWST08061 laderen så kjølig og tørt som mulig.
• Lagre DWST08061 laderen på et sted uten tilgang for barn og andre uvedkommende personer.
• Sjekk DWST08061 laderen for skader før bruk etter lang tids lagring.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier fængjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADYARSEL: Siden annet tilbehør enn det som tilbys na DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun DEWALT anbefalt tilbehør med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Tool Connect™ Chip (Fig. I)

Tilleggsutstyr

ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og koble fra strømkilden og ta av batteripakken før du foretar noen justeringer eller setter på/tar av tilbehør. Utilsiktet oppstart kan føre til personskader.

Verktøyet Tool Connect™ Chip-klart og har en plass for installasjon av en Tool Connect™ chip.

Tool Connect™ chip 24 er en valgfri app for din smartenhet (som mobiltelefon eller tablet) som kobler enheten til en mobilapp for å la deg administrere lagerhåndtering etc.

Se Tool Connect™ Chip instruksjonsark for mer informasjon.

Installasjon av Tool Connect™ Chip

1. Sett inn Tool Connect™ Chip 24 inn i den tomme lommen 20.
2. Pass på at Tool Connect™ Chip ligger plant med huset. Fest med festeskruene 25 og trekk dem til.
3. Se Tool Connect™ Chip instruksjonsark for mer informasjon.

Beskyttelse av miljøet

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på www.2helpU.com.

Denne batteripakken med lang levetid må lades opp när den slutter å gi nok strøm til jobber som ble utført lett tidligere. På slutten av den tekniske levetiden, kasser den med nødvendig forsiktighet for miljøet:

• Lad ut batteripakken fullstendig og ta den deretter ut av verktøyet.
• Li-lon celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

LUZ DE TRABALHO AJUSTÁVEL E ARMAZENAMENTO DE 18 V DWST08061

Gratulerer!
