MANUALE UTENTE DWST08061 DEWALT

Italiano (tradotto dalle istruzioni originali) 44

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DWST08061
Tipo 1
Tipo di batteria Li-lon
Tensione V	DC 18
Lumen
LED lampade con testa snodata lm	Bassa intensità- 500Media intensità- 1000Alta intensità -2000
Peso (senza pacchi batteria) kg 4.83
Temperature di esercizio consigliate
Minima 4 °C (39,2 °F)
Massima 40 °C ( 104 °F)

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente penicolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente penicolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Se ti ala il pericolo di scosse elettriche. Se ti ala rischio di incendi.

Norme di sicurezza specifiche per gli apparecchi di illuminazione

AVVERTENZA: non collocare l'apparecchio in una azione tale da invogliare qualcuno a fissare la

luce, anche non intenzionalmente. Si potrebbero subire gravi lesioni agli occhi.

AVVERTENZA: pericolo d'incendio. Non utilizzare l'apparecchio o il cavo di ricarica in prossimità di liquidi infiammabili o in atmosfere esplosive o sature di gas. Le scintille generate all'interno possono innescare la combustione dei fumi, provocando lesioni personali.

Norme di sicurezza aggiuntive specifiche per gli apparecchi di illuminazione professionali

AVERTENZA: per ridurre il rischio di incendio, non appreggiare nulla in prossimità o sopra la superficie delle lenti durante o dopo l'uso dell'apparecchio.

ATTENZIONE: non posizionare magneti accanto on interruttore di accensione/spegnimento. La lampada potrebbe essere accesa da un magnete potente se presente nelle vicinanze del rispettivo interruttore.

• Rischio di scosse elettriche. Custodire al riparo dalla pioggia. Conservare al chiuso.
  • Non immergere l'apparecchio in alcun liquido.
• Questo apparecchio non è stato concepito per l'impiego da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o che non siano in possesso della dovuta esperienza o conoscenza, a meno che siano sorvegliate da parte di una persona responsabile della loro sicurezza.
• Prima di utilizzare questo apparecchio, leggere tutte le istruzioni e i simboli di attenzione riportati sul caricabatterie e sulla batteria.
• Conservare l'apparecchio in ambienti chiusi quando non è in uso. Tenere lontano dalla portata dei bambini.
• Posizionare l'apparecchio lontano da qualsiasi fonte di calore.
• Non smontare l'apparecchio. Se occorrono interventi di assistenza o riparazione, portarla in un centro di assistenza autorizzato. Il riassemblaggio sbagliato potrebbe comportare il rischio di scosse elettriche, folgorazione o incendio.
• Rimuovere la batteria dall'apparecchio prima di tentare di pulirlo. Così facendo il rischio che si verifichino scosse elettriche si riduce.
• La temperatura della cassa in alluminio all'interno del paracolpi è elevata. Prestare attenzione a evitare il contatto con la superficie calda.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Essi sono:

• Menomazioni uditive.
• Rischio di lesioni personali dovuti a particelle volatili.

Batterie Caricatori/Tempi di Ricarica (Minuti)***
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Codice data 201811475B o successivo
**Codice data 201536 o successivo
***Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

• Rischio di bruciature causate da componenti che si arroventano durante l'uso.
• Rischio di lesioni personali causate dall'uso prolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici

Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati Tecnici). La sezione minima del conduttore è 1 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati Tecnici). Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AI WERTENZA: consigliamo l'utilizzo di un dispositivo al corrente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di I, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

- NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.

- Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili

DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.

• Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.
• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 15 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 16 sul pacco batteria.

NOTA: per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

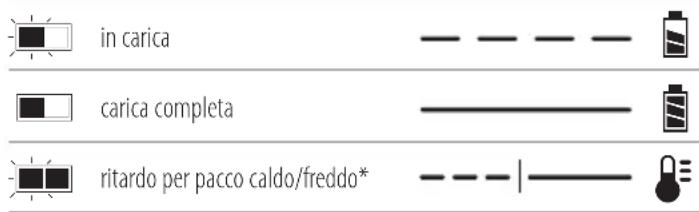

Indicatori di carica

in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare

il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare inalicabatteria dalla presa di alimentazione CA

prima della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare o utilizzare l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F) (come capannoni esterni o edifici metallici in inverno) o raggiungere o superare i 40 °C (104 °F) (come capannoni esterni o edifici metallici in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi,

sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

- Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AWERTENZA: pericolo d'incendio. Non conservare trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale

ITaLlanO

pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

nOTa: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

Tipo di batteria

I seguenti elettroutensili funzionano con un pacco batteria da n 18 volt: DWST08061.

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Per ulteriori informazioni consultare la sezione "Dati tecnici".

Contenuto della confezione

La confezione contiene:

1 Cassetta aperta Toughsystem 2.0 di misura intermedia
1 Pacco batteria Li-Ion (modelli C1, D1, G1, L1, M1, P1, S1, T1, X1 e Y1)
2 Pacchi batteria Li-lon (modelli C2, D2, G2, L2, M2, P2, S2, T2, X2 e Y2)
1 Manuale di istruzioni

nOTa: i pacchi batteria, non sono inclusi nei modelli N. I pacchi batteria non sono inclusi nei modelli NT. I modelli B includono pacchi batteria Bluetooth®.
nOTa: il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc., e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

- Controllare se l'elettroutensile, i componenti o gli accessori presentino danni che potrebbero essersi verificati durante il trasporto.

- Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'apparecchio

Sull'apparecchio sono riportati i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

Utilizzare dispositivi di protezione per l'udito.

Indossare occhiali di sicurezza

Solo per uso in ambienti chiusi.

Posizione del codice data (Fig. A)

Il codice data di produzione 26 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A)

AVERTENZA: non modificare mai l'apparecchio né creuna sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Light Box
2 Pulsante di accensione/spegnimento lampada a LED di destra
3 Lampada a LED con testa snodata di destra
4 Pulsante di accensione/spegnimento lampada a LED di sinistra
5 Lampada a LED con testa snodata di sinistra
6 LED indicatori di luminosità
7 LED indicatori dello stato di carica
8 Scomparto batteria
9 Manico superiore
10 Gancio per sospensione
11 Fermo del gancio per sospensione
12 Fermo per impilaggio
13 Manico di trasporto
14 Cassetta di stoccaggio
15 Pacco batteria
16 Pulsante di sgancio pacco batteria
17 Attacco per fissaggio laterale di utensili
18 Attacco filettato da 1/4"
19 Attacco filettato da 5/8"
20 Attacco per chip Tool Connect™

Uso previsto

La Light Box DEWALT DWST08061 è stata progettata per applicazioni di illuminazione professionali.

NON usarla in ambienti umidi o in cui siano presenti liquidi o gas infiammabili.

NON consentire ai bambini di venire a contatto con l'apparecchio. L'uso di questo prodotto da parte di persone inesperte deve avvenire sotto sorveglianza.

- Bambini e infermi. Questo apparecchio non è destinato all'uso da parte di bambini piccoli o persone inferme senza adeguata supervisione.

- Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenze, a meno che siano sorvegliate da una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

UTILIZZO

Istruzioni per l'uso

AVERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di lesioni gravi e persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Posizionamento dei LED delle lampade con testa snodata (Fig. A, C)

AVERTENZA: non tentare di azionare una delle lampade a LED con testa snodata quando è chiusa o con l'obiettivo rivolto verso la Light Box, poiché la superficie della lampada potrebbe diventare rovente.

Le lampade a LED con testa snodata 3, 5 sono entrambe orientabili verso l'alto e verso il basso di 0°-160° e ruotano di 0°-270°.

NOTA: la Light Box è dotata di sensori magnetici. Se il LED della lampada con testa snodata 3,5 con la lente rivolta verso la Light Box, il LED della lampada con testa snodata 3,5 non si accende e si spegne automaticamente.

1. Per spostare la lampada a LED con testa snodata di sinistra 5 o la lampada a LED con testa snodata di destra 3 tirarla verso l'alto e allontanarla dalla Light Box 1.
2. Per regolare il fascio luminoso, ruotare la lampada a LED con testa snodata di sinistra 5 o la lampada a LED con testa snodata di destra 3 nella posizione desiderata.
3. Quando non viene utilizzata, ripiegare la testa snodata della lampada a LED di sinistra 5 o la testa snodata della lampada a LED di destra 3 con il lato della lente rivolto verso la posizione di riposo, fissandola nella Light Box 1.

Interruttore di accensione/spegnimento (Fig. A, D)

AVERTENZA: durante l'uso le lenti raggiungono temperature molto elevate. Per ridurre il rischio di ustioni non toccare le lenti quando sono calde.

AVERTENZA: tenere gli oggetti a una distanza minima di 51 cm (20") dalle lenti quando sono in funzione per evitare che essi si surriscaldino.

AVERTENZA: per ridurre il rischio di incendi, tere lontani materiali combustibili durante l'uso dell'apparecchio.

ATTENZIONE: non fissare le lenti della Light Box. Si pellobero subire gravi lesioni agli occhi.

NOTA: per risultati ottimali, assicurarsi che il pacco batteria sia completamente carico prima dell'uso.

1. Per accendere la lampada a LED con testa snodata di destra 3 premere il pulsante di accensione/spegnimento della lampada a LED di destra 2.

2. Per accendere la lampada a LED con testa snodata di sinistra 5, premere il pulsante di accensione/spegnimento della lampada a LED di sinistra 4.

3. Il LED di ciascuna lampada con testa snodata 3, 5 offre tre livelli di intensità del fascio luminoso, fino a un massimo 2000 lumen. Continuare a premere i pulsanti di accensione/spegnimento per modificare il livello di luminosità.
4. Continuare ad agire sui pulsanti di accensione/spegnimento fino a quando le luci non si spegneranno.

NOTA: la Light Box è dotata di sensori magnetici. Se il LED della lampada con testa snodata 3, 5 con la lente rivolta verso la Light Box, il LED della lampada con testa snodata 3, 5 non si accende e si spegne automaticamente.

Indicatore di batteria in esaurimento

Quando la batteria si avvicina a uno stato completamente scarico, la luce lampeggia due volte. La luce continuerà a lampeggiare due volte ogni 45 secondi fino a quando la batteria sarà completamente esaurita. A quel punto la luce si spegnerà. Il tempo indicativo varia in base alla capacità della batteria.

ATTENZIONE: se ciò dovesse verificarsi, interrompere il lavoro e sostituire la batteria.

Modalità di protezione termica

In caso di surriscaldamento, i LED della lampada a testa snodata 3 passa automaticamente all'impostazione di intensità del flusso luminoso in uscita immediatamente inferiore. Se la temperatura continua ad aumentare, la Light Box si spegne finché non viene raggiunta una temperatura operativa normale.

Manico superiore (Fig. A)

Questa Light Box 1 è dotata di un manico superiore integrato 9 che consente di trasportarla quando non è fissata al contenitore di stoccaggio 14.

Manico di trasporto (Fig. E)

La Light Box DWST08061 è provvista di un manico di trasporto integrato 13 che consente di trasportarlaDWST08061 quando non è fissata a una cassetta di stoccaggio ToughSystem®.

Cassetta di stoccaggio (Fig. F)

AVVERTENZA: evitare di riempire eccessivamente la catta di stoccaggio.

AVERTENZA: non applicare la Light Box sulla cassetta di stoccaggio con la forza. Se la Light Box non si chiude completamente o le chiusure non si agganciano agevolmente, accertarsi che la cassetta di stoccaggio non sia stata riempita eccessivamente. Rimuovere alcuni oggetti e provare a fissare di nuovo la Light Box. Se necessario, è possibile impilare la cassetta di stoccaggio sopra la Light Box.

AVERTENZA: quando si impila un'unità ToughSystem 2.6 aggiuntiva sopra la Light Box, occorre rimuovere prima la batteria, a meno che quest'ultima non abbia una capacità inferiore a 6 Ah.

AIVERTENZA: accertarsi che i gruppi ottici siano inolti verso il basso prima di impilare un'altra unità ToughSystem 2.0 sopra la Light Box, in modo da evitare la possibile attivazione delle lampade a LED.

La Light Box DWST08061 è dotata di una cassetta di stoccaggio 14 in cui riporre batterie, cavi o attrezzi supplementari.

La Light Box e la cassetta di stoccaggio sono compatibili con il sistema ToughSystem 2.0 e possono essere impilate insieme o singolarmente con tutti i prodotti ToughSystem 2.0.

1. Per accedere alla cassetta di stoccaggio 14 sganciare prima la Light Box 1 dalla cassetta di stoccaggio 14 premendo il fermo per impilaggio 12, quindi sollevare la Light Box 1 dalla cassetta di stoccaggio 14.
2. Per montare la Light Box 1 sulla cassetta di stoccaggio 14, inserire la fessura della Light Box 22 nella fessura della cassetta di stoccaggio 23. Premere la Light Box 1 verso il basso e verso l'interno fino ad avvertire uno scatto. Assicurarsi che la Light Box 1 sia mantenuta saldamente in posizione.

Sospensione della Light Box (Fig A, G)

ATTENZIONE: quando la Light Box viene appesa tramite il gancario di sospensione non scuotere né la Light Box né l'oggetto a cui è appesa. Non appendere la Light Box a cavi elettrici o ad altri oggetti che non siano ben fissati. Potrebbero verificarsi lesioni alle persone o danni materiali.

ATTENZIONE: per appendere la Light Box utilizzare e relativamente il gancio di sospensione, come mostrato in Fig. A, G. Il gancio di sospensione non è concepito per reggere pesi extra. Non fissare né appendere nient'altro alla Light Box, altrimenti si corre il rischio di rotture.

ATTENZIONE: non utilizzare il gancio di sospensione per reggersi o sostenere il proprio peso in alcuna situazione.

ATTENZIONE: non sostare sotto la Light Box quando è sospesa. In caso di caduta della Light Box potrebbero verificarsi gravi lesioni alle persone o danni all'apparecchio.

ATTENZIONE: non fissare la Light Box al soffitto.

Gancio di sospensione

Il gancio di sospensione 10 può essere utilizzato per appendere la Light Box 1 a listelli di legno 2x4 o a tubi con diametro massimo di 64 mm (2-1/2").

1. Il gancio di sospensione 10 si estrae dalla parte inferiore della Light Box 1. Assicurarsi di estendere completamente il gancio di sospensione 10 prima di utilizzarlo.
2. Per riporre il gancio di sospensione 10 ripiegarlo nell'apposito alloggiamento e assicurarsi che il gancio di sospensione 10 si incastri nel rispettivo fermo 11.

Montaggio della Light Box mediante gli attacchi filettati per accessori (Fig. A, H)

AVERTENZA: poiché accessori diversi da quelli offerti du LEWALT non sono stati testati con questo prodotto,

l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, con questo prodotto devono essere utilizzati esclusivamente gli accessori DEWALT consigliati.

Se si necessita di aiuto nel reperimento di qualsiasi accessorio, rivolgersi al proprio centro di assistenza autorizzato DEWALT più vicino oppure visitare il sito web www.DEWALT.com.

La Light Box DWST08061 è provvista di due attacchi filettati femmina, di cui uno di 1/4" x 20 18 e l'altro di 5/8" x 11 19, che servono per fissarvi accessori DEWALT attuali o futuri.

1. Infilare la vite di fissaggio dell'accessorio nell'apposito attacco filettato e fissare l'accessorio alla lampada.

NOTA: seguire le istruzioni fornite con l'accessorio.

1. Assicurarsi che la lampada sia fissata saldamente.

MANUTENZIONE

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparecchio e e rimuovere il pacco batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di accessori o dotazioni. Un avvio accidentale può provocare lesioni alle persone.

Questo prodotto DeWalt è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

AVERTENZA: la sorgente di illuminazione contenuta in a lampada dovrà essere sostituita esclusivamente dal fabbricante, da un centro addetto all'assistenza o da altro personale qualificato.

Stoccaggio e trasporto

• Riporre sempre l'apparecchio dopo avere rimosso la batteria!
• Evitare di utilizzare la Light Box DWST08061 all'aperto o di trasportarla a bordo di un veicolo scoperto.
  • Non usare sotto la pioggia. Non esporre alla pioggia.
• Conservare al chiuso.
• Conservare la Light Box DWST08061 in un luogo il più possibile fresco e asciutto.
• Riporre la Light Box DWST08061 in un luogo inaccessible a bambini e persone non autorizzate.
• Prima di riutilizzare la Light Box DWST08061 dopo che è rimasta a lungo inutilizzata controllare che non sia danneggiata.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVVERTENZA: non utilizzare mai solventi o altri prodotti e climici aggressivi per pulire le parti non metalliche dell'apparecchio. Tali prodotti chimici potrebbero indebolire le materie plastiche di cui sono fatte le suddette parti. Usare un panno inumidito solamente con acqua e sapone delicato. Non consentire mai che penetri del liquido all'interno dell'apparecchio e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: poiché accessori diversi da quelli offerti da DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori raccomandati da DEWALT per questo elettroutensile utilizzare gli accessori consigliati da.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Chip Tool Connect™ (Fig. I)

Accessorio opzionale

AVERTENZA: per ridurre il rischio di lesioni personali gravi, spegnere l'apparecchio e scollegarlo dalla fonte di alimentazione e rimuovere il pacco batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni personali.

Questo apparecchio è dotato di un chip Tool Connect™ e presenta un apposito alloggiamento per la sua installazione. Il chip Tool Connect™ 24 comunica con un'app opzionale per dispositivi smart (come uno smartphone o un tablet) che connette il dispositivo per utilizzare tale applicazione per funzioni di gestione dell'inventario.

Consultare il Foglio di istruzioni del chip Tool Connect™ per maggiori informazioni.

Installazione del chip Tool Connect™

1. Inserire il chip Tool Connect™ 24 nell'alloggiamento vuoto 20.
2. Accertarsi che il chip Tool Connect™ sia a filo con l'alloggiamento. Fissarlo in sede con le viti di fissaggio 25 e stringere le viti.
3. Consultare il Foglio di istruzioni del Chip Tool Connect™ per maggiori informazioni.

Tutela dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che possono essere recuperati e riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili online all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria deve essere smaltito con la dovuta attenzione per l'ambiente:

• Lasciare scaricare completamente il pacco batteria, quindi rimuoverlo dallo strumento.
• Le batterie agli ioni di litio sono riciclabili. Consegnarle al proprio rivenditore o presso un centro di riciclo di zona. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

18 V INSTELBARE WERKLAMP EN OPSLAG

DWST08061
