BRUGSANVISNING DWST08061 DEWALT

Dansk (oversat fra original brugsvejledning) 3

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gørDEWALTén af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

	DWST08061
Type 1
Batteritype Li-ion
Spænding V	DC	18
Lumen
LED på leddelt hoved lm		Lav - 500Mellem - 1000Høj - 2000
Vægt (uden batteripakker) kg 4.83
Anbefalede driftstemperaturer
Minimum 4 °C (39,2 °F)
Maksimal 40 °C (104 °F)

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: Sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der mindre den undgås, vil resultere i død eller alvorlig personskade.

APYARSEL: Angiver en potentielt farlig situation, der mindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der mindre andre undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Answer risiko for elektrisk stød.

A river brandfare.

Specielle sikkerhedsregler for lamper

ADVARSEL: Anbring ikke lampen i en position, som håd på nogen til bevidst eller ubevidst at stirre ind i lyset. Det kan resultere i alvorlige øjenskader.

ADVARSEL: Brandfare. Arbejd ikke med en lampe splader tæt ved brændbare væsker eller gasagtige eller eksplosionsfarlige atmosfærer. Interne gnister kan antænde dampe og fremkalde personskader.

Ekstra specielle sikkerhedsregler for arbejdslys

ADVARSEL: For at reducere risikoen for brand må du ikke somet ved siden af eller oven på linsen under eller efter betjeningen af lyset.

FORSIGTIG: Anbring ikke magneter i nærheden af T/END/Sen kontakten. Lyset kan blive tændt af en stærk magnet i nærheden af arbejdslysets kontakt.

• Risiko for elektrisk stød. Udsæt den ikke for regn. Opbevar indendørs.
• Nedsænk ikke arbejdslyset i nogen væske.
• Dette udstyr er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps eller med mangel på erfaringer eller viden, medmindre de er under overvågning eller har fået instruktioner i brugen af udstyret af en person, der er ansvarlig for deres sikkerhed.
• Før du bruger arbejdslyset skal du læse alle instruktioner og de sikkerhedsmæssige afmærkninger på arbejdslys, oplader og batteri.
• Opbevar arbejdslyset indendørs, når det ikke er i brug. Hold den uden for børns rækkevidde.
• Anbring arbejdslyset på afstand af alle varmekilder.
• Demonter ikke arbejdslyset. Tag det med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk stød, livsfarlige elektriske stød eller brand.
• Fjern batteripakken fra arbejdslyset inden forsøg på rengøring. Dette vil reducere risikoen for elektrisk stød.
• Temperaturen af aluminiumskassen inden i støddæmperen er høj. Pas på ikke at komme i kontakt med den varme overflade.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.

GEM DISSE INSTRUKTIONER

Opladere

DEWALT opladere kræver ingen justering, og er designet til at være så nemme som muligt at betjene.

Batterier Opladere/opladningstider (minutter)***
Kat # V	DC	Ah Vægt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datakode 201811475B eller senere
**Datakode 201536 eller senere
***Matrix for batteriopladningstider er kun vejledende; opladningstider varierer alt efter batteriernes temperatur og tilstand.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for at spændingen på din oplader svarer til spændingen på dit værktøj.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN60335; derfor er det ikke nødvendigt med en jordledning.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DEWALT eller et autoriseret serviceværksted.

Brug af forlængerledning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se Tekniske Data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m. Ved brug af en ledningstromle skal ledningen altid rulles helt ud.

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEM DIssE InsTRUkTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske Data). Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for elektrisk stød. Lad ikke nogen hydende væsker komme ind i opladeren. Det kan resultere i et elektrisk stød.

ADVARSEL: Vi anbefaler at bruge en fejlstrømsbeskyttelse nominel nominal fejlstrøm på 30 mA eller derunder.

FORSIGTIG: Risiko for brand. For at reducere risikoen for personskade må du kun oplade DEWALT opladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke legel med udstyret.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

- Forsøg IKKE at oplade batteripakken med andre opladere end opladerne i denne vejledning. Opladeren og batteripakken er specielt designet til at arbejde sammen.

- Disse opladere er ikke beregnet til andre formål end opladning af DEWALT genopladelige batterier. Alle andre anvendelser kan medføre risiko for brand, elektrisk stød eller livsfarlige elektriske stød.

- Udsæt ikke opladeren for regn eller sne.

- Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.

- Kontrollér, at ledningen er placeret således, at der ikke trædes på den, faldes over den, eller den på anden måde udsættes for skader eller stress.

- Brug ikke en forlængerledning, med mindre det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk stød eller livsfarlige elektriske stød.

- Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.

- Brug ikke opladeren med beskadiget ledning eller stik - få dem udskiftet med det samme.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk stød, livsfarlige elektriske stød eller brand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.
• Tag stikket til opladeren ud af kontakten inden forsøg på rengøring. Dette vil reducere risikoen for elektrisk stød. Fjernelse af batteripakken vil ikke reducere denne risiko.
• Forsøg ALDRIG at forbinde to opladere med hinanden.
• Opladeren er udformet til at fungere på en almindelig 230V stikkontakt. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættes i.
2. Indsæt batteripakken 15 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. For at fjerne batteripakken fra opladeren skal du trykke på batteriudløserknappen 16 på batteripakken.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

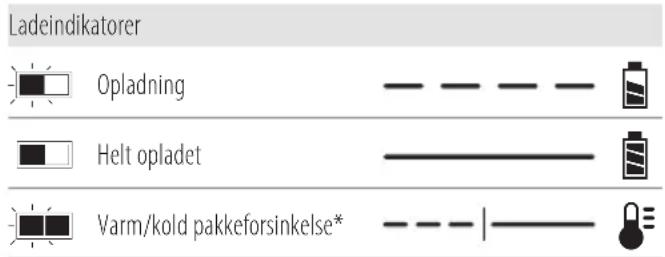

Ladeindikatorer Opladning Helt opladet Varm/kold pakkeforsinkelse*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteripakken har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren. Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer en batteripakke, der er for varm eller for kold, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batteripakkelevetid.

En kold batteripakke vil oplade med en lavere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteripakken varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, när batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Lad ikke fremmedlegemer trænge ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteripakken imod overbelastning, overopvarmning eller dyb afladning. Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring lithium-ion batteripakken på opladeren, indtil den er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Ved vægmontering skal opladeren anbringes inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langs med en skruehoveddiameter på 7-9 mm, skruet ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for elektrisk stød. Tag stikket til opladeren ud af stikdåsen før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke- metallisk børste. Brug ikke vand eller rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig dele af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

Dansk

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

- Oplad kun batteripakker i DEWALT opladere.

- Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.

- Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (39,2 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).

- Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

- Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

- Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på stælne på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan någvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

BEMÄRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (Wh), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combosæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÆRk: Batteripakker bør ikke opbevares helt tömt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

LI-ION

Læs brugsvejledningen før brug.

Se Tekniske Data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruér ikke batteripakken.

Batteritype

De følgende værktøjer fungerer med enn 18-volt batteripakke: DWST08061.

Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Se Tekniske dataa for flere informationer.

Pakkens indhold

Pakken indeholder:

1 Toughsystem 2.0 åben kasse i halv størrelse
1 Li-ion-batteripakke (modellerne C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)
2 Li-ion-batteripakker (modellerne C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)

1Brugsanvisning

BEMÆRk: Batteripakker følger ikke med N-modeller. Batteripakker følger ikke med NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.

BEMÆRK: Bluetooth® mærket og logoerne er registrerede varemærker tilhørende Bluetooth®, SIG, Inc. og enhver form

for brug af disse mærker af DEWALT er under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontroller for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig god tid til grundigt at læse og forstå denne brugsanvisning før brug.

Piktogrammer på værktøjet

Du kan se følgende piktogrammer på værktøjet:

Læs brugsanvisningen før brug.

Brug høreværn.

Brug beskyttelsesbriller

Kun til indendørs brug.

Datokodeposition (Fig. A)

Produktionsdatokoden 26 består af et 4-cifret år efterfulgt af en 2-cifret uge og forlænges af en 2-cifret fabrikskode.

Beskrivelse (fig. A)

ADVARSEL: Du skal aldrig modificere elværktøjet eller delle of det. Det kan medføre skade eller personskade.

1 Lyskasse
2 Tænd/sluk-knap til højre LED-lampe
3 Højre LED-lampe på et leddelt hoved
4 Tænd/sluk-knap til venstre LED-lampe
5 Venstre LED-lampe på et leddelt hoved
6 LED-lamper til indikation af lysstyrke
7 LED-lamper til indikation af ladetilstand
8 Batteriåbning
9 Tophåndtag
10 Ophængningskrog
11 Lås til ophængningskrog
12 Stablingslås
13 Bærehåndtag
14 Opbevarings- rum
15 Batteri
16 Batteriets udløsningsknap
17 Sideværktøjsmontering
18 1/4" gevindbeslag
19 5/8" gevindbeslag
20 Tool Connect™-beslag

Tilsigtet anvendelse

DWST08061 er fremstillet til professionelle belysningsopgaver.

Må IkkE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

LaD IkkE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

DANSK

• Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn eller svagelige personer uden opsyn.
• Dette produkt er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring, kendskab eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gøndende regler.

ADVARSEL: For at reducere risikoen for personskade, stærløg tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Placering af LED-lamperne på et leddelt hoved (fig. A, C)

ADVARSEL: Forsøg ikke at bruge LED-lamperne på et luktelt hoved i lukket position eller med linsen vendt mod lyskassen, da lysets overflade kan blive varm.

LED-lampen på et leddelt hoved 3, 5 pivoterer 0°–160° op og ned og drejer fra 0°–270°.

BEMÆRK: Lyskassen er udstyret med magnetiske sensorer. Hvis LED-lampen på et leddelt hoved 3, 5 opbevares med linsen mod lyskassen, tændes LED-lampen på et leddelt hoved 3, 5 ikke og bliver slukket automatisk.

1. For at flytte den venstre LED-lampe på et leddelt hoved 5 eller den højre LED-lampe på et leddelt hoved 3 skal du først trække den opad og væk fra lyskassen 1.
2. For at justere lysstrålen skal du dreje den venstre LED-lampe på et leddelt hoved 5 eller den højre LED-lampe på et leddelt hoved 3 ved at sno den ind i den ønskede position.
3. Når den ikke er i brug, skal du folde den venstre LED-lampe på et leddelt hoved 5 eller den højre LED-lampe på et leddelt hoved 3 med linsesiden vendt mod den opbevarede position, sikret i lyskassen 1.

Tænd/sluk-kontakt (fig. A, D)

ADVARSEL: Linsen bliver meget varm under brug. Hørt ikke ved den varme linse for at reducere risikoen for forbrændinger.

ADVARSEL: Hold genstande mindst 51 cm (20") vock fra linserne, når de er i brug, for at forhindre genstandene i at blive overophedet.

ADVARSEL: For at reducere risikoen for brand skal medde dig væk fra brændbare materialer, mens den er i drift.

FORSIGTIG: Kig ikke ind i lyskassens linse. Det kan nere i alvorlige øjenskader.

BEMÆRK: Kontrollér om batteripakken er fuldt opladet inden brug for at opnå de bedste resultater.

1. For at tænde for den højre LED-lampe på et leddelt hoved 3 skal du trykke på tænd/sluk-knap til højre LED-lampe 2.
2. For at tænde for den venstre LED-lampe på et leddelt hoved 5, skal du trykke på tænd/sluk-knap til venstre LED-lampe 4.
3. Hver LED-lampe på et leddelt hoved 3, 5 har tre niveauer, op til 2000 lumen. Bliv ved med at trykke på tænd/sluk-knapperne for at ændre lysstyrkeniveauet.
4. Bliv ved med at tænde og slukke for tænd/sluk-knapperne, indtil lyset slukkes.

BEMÆRK: Lyskassen er udstyret med magnetiske sensorer. Hvis LED-lampen på et leddelt hoved 3, 5 opbevares med linsen mod lyskassen, tændes LED-lampen på et leddelt hoved 3, 5 ikke og bliver slukket automatisk.

Indikator for lav batteristand

Efterhånden som batteriet nærmer sig en helt afladet tilstand, blinker lampen to gange. Lyset vil fortsætte med at blinke to gange hver 45. sekund, indtil batteriet er helt afladet, på hvilket tidspunkt lyset slukkes. Indikationstiden vil variere baseret på batteripakkens kapacitet.

FORSIGTIG: Stop arbejdet, og udskift batteriet, når dette sker.

Tilstand for termisk beskyttelse

I tilfælde af overophedning skifter lumeneffekten fra LED-lamperne på et leddelt hoved 3 automatisk til indstillingen under. Hvis temperaturen fortsat stiger, slukkes lysboksen, indtil en normal driftstemperatur er nået.

Tophåndtag (fig. A)

Denne lyskasse 1 har et indbygget tophåndtag 9, der gør det muligt for dig at bære lyskassen 1 når den ikke er fastgjort til opbevaringsrummet 14.

Bærehåndtag (fig. E)

Denne DWST08061 har et indbygget bærehåndtag 13, der gør det muligt for dig at bære DWST08061, når den ikke er fastgjort til en ToughSystem® opbevaringskasse.

Opbevaringsrum (fig. F)

ARKARSEL: Undgå at overfylde opbevaringsrummet.

APVARSEL: Tving ikke lyskassen fast på opbevaringsrummet. Hvis lyskassen ikke lukker helt, eller låsene ikke kan låses let, skal du sikre dig, at opbevaringsrummet ikke er overfyldt. Fjern nogle ting, og prøv at fastgøre lyskassen igen. Om nødvendigt kan du stable opbevaringsrummet oven på lyskassen.

ADVARSEL: Når en ekstra ToughSystem 2.0 enhed stables øren på lyskassen, skal batteriet først tages ud, medmindre det er mindre end 6 Ah.

ADVARSEL: Sørg for, at lyspanelerne vender nedad, før du sør endnu en ToughSystem 2.0-enhed oven på lyskassen, for at forhindre en mulig aktivering af LED-lysene.

Denne DWST08061 har et opbevaringsrum 14, hvor du kan lægge dine ekstra batterier, ledninger eller værktøjer.

Lyskassen og opbevaringsrummet er kompatible med ToughSystem 2.0 og kan stables sammen eller enkeltvis med alle ToughSystem 2.0 produkter.

1. For at få adgang til opbevaringsrummet 14 skal du først läse op for lyskassen 1 fra opbevaringsrummet 14 ved at trykke på stablingslåsen 12 og derefter løfte lyskassen 1 væk fra opbevaringsrummet 14.

2. For at installere lyskassen 1 på opbevaringsrummet 14 skal du dreje lyskassens åbning 22 ind i opbevaringsrummets åbning 23 . Tryk lyskassen 1 ned og indad, indtil der kan høres et klik. Sørg for, at lyskassen 1 holdes godt fast.

Ophængning af lyskassen (fig. A, G)

FORSIGTIG: Når lyskassen hænger i hængekrogen, må de ryste lyskassen eller den genstand, den hænger fra. Hæng ikke lyskassen fra elledninger eller andet, der ikke er sikkert. Der kan opstå personskader eller beskadigelser.

FORSIGTIG: Brug kun hængekrogen til at hænge lyskassen, som vist i fig. A, G. Hængekrogen er ikke beregnet til at bære yderligere vægt. Du må ikke fastgøre eller hænge noget ved siden af lyskassen, da der vil være risiko for brud.

FORSIGTIG: Anvend aldrig hængekrogen til at række med eller understøtte din vægt i nogen som helst situation.

FOPSIGTIG: Stå ikke under lyskassen, när den er monteret over. Hvis lyskassen falder ned, kan det medføre alvorlige personskader eller skader på lyskassen.

F! SIGTIG: Monter ikke lyskassen på loftet.

Hængekrog

Hængekrogen 10 kan bruges til at hænge lyskassen 1 fra 2x4 træstykker eller rør med en diameter på op til 64 mm (2-1/2").

1. Hængekrogen 10 foldes ud fra under lyskassen 1. Sørg for at folde hængekrogen 10 helt ud inden brug.
2. For at opbevare hængekrogen 10 skal du folde den ind i hængekrogsfordybningen og sørge for, at hængekrogen 10 klemmes ind i hængekrogens lås 11.

Montering af lyskassen ved hjælp af gevindbeslagene til tilbehør (fig. A, H)

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for kvæstelser, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Hvis du har brug til hjælp med at finde et tilbehør, bedes du kontakte dit nærmeste DEWALT servicecenter eller gå til www.DEWALT.com.

DWST08061 er udstyret med 1/4 x 20 18 og 5/8 x 11 19 hungevindbeslag. Dette gevindbeslag er til tilslutning af nuværende eller fremtidigt DEWALT-tilbehør.

1. Placer tilbehørets monteringsskrue i det passende gevindbeslag, og fastgør tilbehøret til lyset.
   BEMÆRK: Følg instruktionerne, der følger med tilbehøret.
2. Sørg for, at lyset sidder ordentligt fast.

VEDLIGEHOLDELSE

ADVARSEL: For at nedsætte risikoen for alvorlig personskade skal du slå enheden fra og og fjerne batteripakken inden du foretager eventuelle justeringer eller fjerner/installerer fastgørelser eller tilbehør. En utilsigtet start kan forårsage personskade.

Dit DEWALT produkt er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredstillende funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt.

ADVARSEL: Lyskilden i denne lygte må kun udskiftes af p. opcenten eller et DEWALT-servicecenter eller en person med lignende kvalifikationer.

• Skal altid opbevares med batteriet udtaget!
• Undgå at bruge DWST08061 udendørs og at transportere den i et åbent køretøj.
• Brug den ikke i regn. Udsæt den ikke for regn.
• Opbevares indendørs.
• Opbevar DWST08061 et sted, der er så køligt og tørt som muligt.
• Opbevar DWST08061 et sted, hvor børn eller uautoriserede personer ikke har adgang til den.
• Se DWST08061 efter for skader inden brug efter længere tids opbevaring.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Brug aldrig opløsningsmidler eller andre kærge kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de plastmaterialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

Valgfrit tilbehør

APVARSEL: Eftersom andet tilbehør, end det, der tilbydes af DEWALT, ikke blevet testet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af DEWALT bruges sammen med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Tool Connect™ Chip (fig. I)

Valgfrit tilbehør

ADVARSEL: For at nedsætte risikoen for alvorlig skade skal du slå enheden fra og afbryde den fra strømkilden og fjerne batteripakken inden du foretager eventuelle justeringer eller fjerner/installerer fastgørelser eller tilbehør. En utilsigtet start kan forårsage kvæstelser.

Dit værktøj er velegnet til Tool Connect™ Chip og har et sted til installation af en Tool Connect™ Chip.

Tool Connect™ chip 24 kommunikerer med en valgfri app til din smart-enhed (f.eks. en smartphone eller tablet), der opretter forbindelse til enheden, så du kan anvende mobil-appen til lagerstyringsfunktioner.

Se Tool Connect™ Chip-instruktionsarket for

yderligere oplysninger.

1. Indsæt Tool Connect™ Chip 24 i den tomme lomme 20.
2. Sørg for, at Tool Connect™ Chip flugter med huset. Fastgør den med skruerne 25, og stram dem.
3. Se Tool Connect™ Chip-instruktionsarket for yderligere instruktioner.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der gendannet eller genanvendt og således reducere gslen efter råvarer. Genbrug venligst elektriske og batterier i henhold til lokale regulativer. Yderligere oner findes på www.2helpU.com.

Genopladelig batteripakke

Dette langtidsholdbare batteri skal udskiftes, når det ikke giver tilstrækkelig strøm til de opgaver, som tidligere let blev udført. Ved slutningen af dens tekniske levetid, kassér den med behørigt omhu for vores miljø:

• Kør batteripakken helt ned, og fjern den derefter fra værktøjet.
• Li-lon celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

ADVARSEL: Fare for støt. Ikke la væske komme inn i læderen. Det kan resultere i elektrisk støt.

ADVARSEL: Vi anbefaler bruk av en reststrømenhet med e strømområde på 30mA eller mindre.

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere feil ved batteripakken ved at lyset ikke er på.

MERK: Dette kan også tyde på et problem med laderen.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet påorden på en stabil overflate der det ikke skaper

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

MERK: Batteripakker er ikke inkludert i N-modeller.

Batteripakker er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

ADVARSEL: Linsen blir meget varm under bruk. Førsedusere risikoen for brannskader, ikke berør den varme linsen.

Bærehåndtak (Fig. E)

Denne DWST08061 har et innebygd bærehåndtak 13 som lar deg bære DWST08061 når den ikke er koblet til et ToughSystem®-oppbevaringsboks.

FORSIKTIG: Når lysboksen henger i hengekroken, må de ikke riste lysboksen eller gjenstanden den henger fra. Ikke heng lysboksen opp i elektriske ledninger eller ting som ikke er godt festet. Det kan føre til personskade eller materielle skader.

Oppladbar batteripakke
