KÄYTTÖOHJE DCLE14301 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 109

Olet valinnut DEWALT-tasolaserin. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-tasolasereista luotettavia kumppaneita ammattilaisille.

DCLE14301

Tyyppi 1
Valonlähde 3 puolijohdelaserdiodia
Laserin aallonpituus	510–530 nm näkyvissä
Laserteho < 2,0 mW (kukin säde) LUOKAN 2	LASERTUOTE
Käyttöalue 30 m	80 m sisältää ilmaisimen (myydään erikseen)
Tarkkuus (pystysuora) ± 3,0 mm 10 m kohti
Tarkkuus (vaakataso) ± 3,0 mm 10 m kohti
Alhainen akkuvirta 3 LED-merkkivaloa vilkkuu akun varaustason ilmaisimessa
Vilkuvat lasersäteet Kaltevuusalue ylitetty/laitetta ei tasattu
Teholähde Integroitu litiumioniakku
Syöttöteho 5–20 V, <= 3,0 A
Käyttölämpötila	0 °C – 50 °C
Säilytyslämpötila	-20 °C – 60 °C
Kosteus Korkeintaan 80 %:n suhteellinen kosteus lämpötilan ollessa korkeintaan 31 °C, ja lineaarisesti laskien korkeintaan 50 %:n suhteellinen kosteus lämpötilan ollessa 40 °C
Korkeus < 2000 m
Paino 1,06 kg

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritykset: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Varoittaa välittömästä vaaratilanteesta, jolloin vaarana on kuolema tai vakava henkilövahinko.

VAROITUS: Varoittaa mahdollisesta vaaratilanteesta, jolloin olemassa on hengenvaara tai vakavan henkilövahingon mahdollisuus.

HUOMIO: Varoittaa mahdollisesta vaaratilanteesta, jolloin vaarana on lievä tai keskivakava loukkaantuminen.

HUOMAA: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara.

Tulipalon vaara.

Turvallisuusohjeet lasereille

VAROITUS! Lue ja varmista, että ymmärrät kaikki ohjeet. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ NÄMÄ OHJEET

• Älä käytä laseria räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
• Käytä laseria ainoastaan siihen tarkoitetuilla paristoilla. Muiden akkujen käyttö voi aiheuttaa loukkaantumisen ja tulipalon riskin.

SUOMI

• Säilytä laser lasten ja muiden kouluttamattomien henkilöiden ulottumattomissa. Laserit ovat vaarallisia kouluttamattomien käyttäjien käsissä.
• Käytä ainoastaan lisävarusteita, joita valmistaja suosittelee kyseessä olevaan malliin. Johonkin toiseen laseriin sopivat lisävarusteet voivat aiheuttaa henkilövahinkovaaran, kun niitä käytetään toisen laserin kanssa.
• Laitteen saa huoltaa VAIN pätevä korjauspalvelu. Kouluttamattoman henkilön suorittama korjaus, huolto tai ylläpito voi aiheuttaa loukkaantumisen. Katso lähimmän valtuutetun DEWALT -korjauspalvelun tiedot valtuutettujen DEWALT -korjauspalvelujen luettelosta tämän oppaan takaosasta tai verkkoo soitteesta www.2helpU.com.
• Älä käytä optisia välineitä, kuten teleskooppia tai välikappaletta, lasersäteeseen katsomiseen. Se voi aiheuttaa vakavan silmävamman.
• Älä aseta laseria paikkaan, jossa joku voi tahattomasti tai tahallisesti katsoa lasersäteeseen. Se voi aiheuttaa vakavan silmävamman.
• Älä aseta laseria heijastavan pinnan lähelle, sillä se voi heijastaa lasersäteen henkilöiden silmiin. Se voi aiheuttaa vakavan silmävamman.
• Kytke laser pois päältä, kun sitä ei käytetä. Jos laser jätetään pälle, lasersäteeseen katsomisen vaara on suurempi.
• Älä käytä laseria lasten lähettyvillä tai älä anna lasten käyttää laseria. Se voi aiheuttaa vakavan silmävamman.
• Älä poista tai tahri varoitustarroja. Jos merkit poistetaan, käyttäjä ja muut henkilöt voivat vahingossa altistua säteelle.
• Aseta laser tukevasti tasaiselle alustalle. Jos laser putoaa, se voi vaurioitua tai aiheuttaa vakavia henkilövahinkoja.
• Perinteiset sammuttimet eivät välttämättä ole tehokkaita palavien litiumioniakkujen sammuttamisessa. Käytä vaahtosammutinta, joka sisältää CO2:ta, grafiittijauhetta, ABC-kuivakemikaalijauhetta tai natriumkarbonaattia.

VAROITUS: Muiden kuin tässä määritettyjen suorittamin tai säätöjen käyttäminen tai toimien suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle. VAROITUS! ÄLÄ PURA LASERIA. Sisällä ei ole nämin huollettavia osia. Laserin purkaminen mitätöi kaikki tuotteen takuut. Älä muokkaa tuotetta millään tavalla. Tuotteen muokkaaminen voi aiheuttaa vaarallisen altistumisen lasersäteilylle. VAROITUS: Tulipalovaara! Vältä aiheuttamasta akoselkua poistetun akun koskettimiin.

Laserien lisäturvasääntöjä

• Älä vaihda laserdiodia erityyppiseen diodiin. Jos laser on vahingoittunut, pyydä valtuutettu korjaaja korjaamaan se.
• Älä käytä laseria muuhun kuin laserlinjojen merkitsemiseen.
• Silmän altistumista luokan 2 laseriin pidetään turvallisena enintään 0,25 sekunnin ajan. Silmäluomen tarjoama suoja on yleensä asianmukainen.
• Älä koskaan katso lasersäteeseen suoraan ja tarkoituksella.
• Älä käytä optisia välineitä lasersäteeseen katsomiseen.
• Älä aseta välinettä asentoon, jossa lasersäde voi kohdistua henkilöiden pään korkeudelle.
• Älä anna lasten koskea laseriin.

Vaarat

Seuraavat riskit liittyvät tämän laitteen käyttöön:

- lasersäteeseen katsomisen aiheuttavat henkilövahingot.

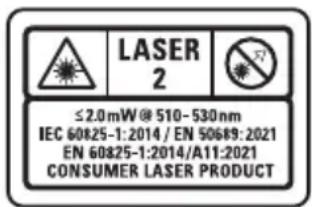

Työkalussa olevat merkit

Seuraavat kuvakkeet näkyvät laitteessa:

LASER 2 ≤2.0mW @ 510-530nm IEC 60825-1:2014 / EN 50689:2021 EN 60825-1:2014/A11:2021 CONSUMER LASER PRODUCT

Lue käyttöohjeet ennen käyttämistä.

Laservaroitus.

Älä katso lasersäteeseen.

Kaikkien ladattavien akkujen tärkeät turvallisuusohjeet

VAROITUS: Lue kaikki akun, USB-kaapelin ja tareen turvallisuusvaroitukset, ohjeet ja varoitusmerkinnät. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

VAROITUS: Lataa tuotetta vain sertifioidulla sovittimella, joka on voimassa olevien maiden määräysten ja kansainvälisten/ alueellisten turvallisuusstandardien mukainen. Jos käytät sovittimia, jotka eivät täytä sovellettavia turvallisuusstandardeja, seurauksena voi olla loukkaantuminen.

• Käytä lataamiseen vain valmistajan suosittelemaa virtalähdettä ja kaapelia.
• Akun pitkän käyttöiän varmistamiseksi tämä laser kannattaa ladata joka kuukausi, jos se ei ole jatkuvassa käytössä, ja jokaisen käyttökerran jälkeen, kun sitä käytetään usein.
• Pakkaukseen kuuluva USB-kaapeli on tarkoitettu vain ladattavien DEWALT -työkalujen lataamiseen USB-C -liittimillä. Muiden työkalujen lataaminen voi aiheuttaa niiden akkujen ylikuumenemisen ja rikkoutumisen, jolloin vaarana ovat henkilö- ja omaisuusvahingot, tulipalo ja sähköiskut.

• SUOJAA USB-kaapeli vedeltä, sateelta ja lumelta.

• Irrota USB-kaapeli vetämällä sen pistokkeesta johdon sijaan. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Varmista, että johdon päälle ei voida astua, siihen ei voida kaatua ja ettei se voi muutoin vaurioitua tai kulua.
• ÄLÄ käytä USB-kaapelia, jos virtajohto tai pistoke on vaurioitunut. Vie ne heti vaihdettavaksi.
• Johtavat materiaalit kuten, mutta ei näihin rajoittuen, hiomapöly, metallihiukkaset, teräsvilla, alumiinifolio tai muu metallipartikkeleiden kasaantuma, tulee pitää poissa USB- ja USB-C -pistokkeista ja porteista.
• Irrota USB-kaapeli aina virtalähteestä, kun siihen ei ole liitetty työkalua.

Henkilökohtainen turvallisuus

• Ole valpas, keskity työhön ja noudata tervettä järkeä tasolaserin käytössä. Älä käytä tasolaseria, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin tasolaseria käytettäessä voi aiheuttaa vakavan henkilövahingon.
• Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Työoloista riippuen suojavarusteiden, kuten hengityssuojan, luistamattomien turvakenkien, suojakypärän ja kuulosuojainten, käyttö vähentää henkilövahinkoja.

Tasolaserin käyttö ja kunnossapito

• Älä käytä tasolaseria, jos heilurin lukitus-/avauskytkin sekä virtakytkin eivät kytke tasolaseria päälle tai pois päältä. Tasolaser, jota ei voida hallita kytkimellä, on vaarallinen ja se on korjattava.
• Noudata tämän käyttöohjeen ohjeita kohdasta Huolto. Muiden kuin hyväksyttyjen osien käyttö tai huolto-ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun tai henkilövahinkojen vaaran.

SUOMI

Päivämääräkoodin paikka (Kuva [Fig.] A)

Valmistuspäivämääräkoodi 21 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Ennen ensimmäistä käyttöä

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (Kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään mukoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Laserpää
2 Lasermerkin sijainti
3 USB-portti
4 Avaimenreikä
5 Magneettinen kannatin
6 Vaakasuora laserlinja -painike
7 Heilurin lukituksen merkkivalo
8 Kaukosäätimen yhteyden merkkivalo
9 Akun varaustason ilmaisin
10 Pystysuora laserlinja edessä -painike
11 Pystysuora laserlinja sivussa -painike
12 Heilurin lukituskytkin
13 Hienosäätönuppi
14 Kirkkauden säätöpainike
15 USB-kaapeli

Käyttötarkoitus

DCLE14301-kolmilinjalaser on luokan 2 lasertuote. Se on itsetasaava laserlaite, jota voidaan käyttää vaakasuoraan (tasainen) ja pystysuoraan (luoti) kohdistukseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tähtäysristilaser on ammattimainen työkalu. ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

Lataaminen (Kuvat A, B)

1. Vedä USB-latausportin kansi 16 tasolaserista irti.
2. Käytä tämän laitteen kanssa yhteensopivaa virtalähdettä. Parhaan tuloksen saat käyttämällä USB Power Delivery (PD) -virtalähdettä, jonka teho on vähintään 45 W.
3. Aseta USB-johto 15 latausporttiin 3.
4. Työnnä pistoke pistorasiaan.
5. Lataus on valmis, kun akun varaustason ilmaisimen 9 kaikki kolme palkkia syttyvät tasolaserin kyljessä. Akku voidaan jättää lataukseen tai USB-kaapeli voidaan irrottaa.

Tärkeitä huomautuksia lataamiseen

• Tasolaser voi kuumentua lataamisen aikana. Se on normaalia eikä ole merkki viasta. Jotta tasolaser jäähtyisi käytön jälkeen, vältä asettamasta tasolaseria lämpimään ympäristöön, kuten metallikoteloon tai eristämättömään perävaunuun.
• Jos tasolaser ei lataudu oikein, vie tasolaser ja USB-kaapeli paikalliseen huoltopalveluun.
• Voit ladata halutessasi osittain käytetyn akun ilman, että siitä olisi haittavaikutuksia laservaakaan.

hUOMaUTUS: Tasolaseria voidaan käyttää lataamisen aikana.

Kuumat ja kylmät olosuhteet

Kun lämpötila on latauksen aikana 52 °C tai sitä korkeampi (kuumat olosuhteet) tai 0 °C tai sitä alhaisempi (kylmät olosuhteet), lataus kytkeytyy pois päältä ja akun lataustilan merkkivalo vilkkuu seuraavasti:

Ennen kuin lämpötila on 50 °C ja 0 °C välillä, lataus ei käynnisty ja vilkkuminen jatkuu yllä mainitulla tavalla.

Akun varaustason ilmaisimen tarkistaminen (Kuvat A, C)

Kun lasertaso on päällä, näppäimistössä oleva akun varaustason ilmaisin 9 ilmoittaa akun varaustason.

• Kolme LED-merkkivaloa vilkuvat, kun akun varaustaso on alhainen (alle 10 %). Tasolaser voi jatkaa toimintaa lyhyen ajan akun tyhjentyessä.
• Kun akku on vaihdettu ja tasolaser kytketty uudelleen päälle, akun varaustason merkkivalo ilmoittaa täydestä varaustasosta.
• Jos jokin tai kaikki akun varaustason ilmaisimen LED-merkkivaloista jäävät palamaan, tasolaseria ei ole täysin sammutettu. Kun tasolaseria ei käytetä, varmista, että heilurin lukitus-/avauskytkin sekä virtakytkin 12 ovat ALA-ASENNOSSA ja lukittu/POIS-asennossa.

AKKU MITTARIN LED- MERKKIVALO
VARAUSTASO

	Akun varaustaso on 80–100 %
	Akun varaustaso on 50–80 %
	Akun varaustaso on 10–50 %
	Akun varaustaso on < 10 %
	Akun varaustaso on alle <10 %, laitetta ladataan

KÄYTTÖVINKKEJÄ

• Akun käyttöaikaa voidaan pidentää latausta kohti kytkemällä tasolaser pois päältä, kun sitä ei käytetä.
• Kun tasolaserin kirkkautta lasketaan, akun käyttöaika pitenee.
• Varmista työn tarkkuus tarkistamalla tasolaserin kalibrointi tiheään. Katso kohta Laserin tarkkuuden tarkistaminen.
• Ennen tasolaserin käyttämistä tulee varmistaa, että se on asetettu vakaasti tasaiselle alustalle, joka on tasainen molemmissa suunnissa.

HUOMIO: Vakavien loukkaantumisriskien valentämiseksi älä koskaan katso suoraan lasersäteeseen lasien kanssa tai niitä ilman.

• Merkitse aina tasolaserin säteen keskikohta.
• Suuret lämpötilanmuutokset voivat aiheuttaa muutoksia ja liikettä esimerkiksi rakenteissa, metallijalustoissa ja välineissä, mikä voi vaikuttaa tarkkuuteen. Tarkista tarkkuus usein työskentelyn aikana.
• Jos tasolaser on pudotettu, tarkista tasolaserin kalibrointi. Katso Laserin tarkkuuden tarkistaminen.

Laserin kytkeminen päälle (Kuvat A, C)

Tasolaserissa on kolmiasentoinen heilurin lukitus-/avauskytkin ja virtakytkin 12.

• Vaaka-asento: Virta pois päältä
- Keskellä: Virta päällä, heiluri lukittu
- Pystyasento: Virta päällä, heiluri ei lukittu
Lasersäteet käynnistyvät automaattisesti, jos heilurin lukitus-/avauskytkin ja virtakytkin siirretään vaaka-asennosta joko keski- tai pystyasentoon.
Kun kytkin asetetaan keskiasentoon, laserlaite on manuaalisessa tasaustilassa. Laser ei itsetasaa tässä tilassa. Käytetään tilanteissa, joissa tarvitaan pysyvää laserlinjaa. Laser EI OLE TASAN, kun heilurin lukituksen merkkivalo palaa, ja säteet vilkkuvat sen merkiksi kolme kertaa 10 sekunnin välein.

SUOMI

Heilurin lukituksen merkkivalo 7 syttyy, kun heiluri on lukittu ja virtakytkin on kytkettynä (keskiasento).

Kun tasolaser on kytketty pois päältä, aseta se tasaiselle alustalle. Tässä mallissa on näppäimistö lasersäteiden aktivoimiseksi kolmella ON/OFF-painikkeella: vaakasuora laserlinja -painike 6, pystysuora laserlinja sivussa -painike 11 ja pystysuora laserlinja edessä -painike 10. Laserlinjat kytketään päälle siirtämällä heilurin lukituskytkin AUKI/wwPÄÄLLE-asentoon ja painamalla vastaavaa virtapainiketta näppäimistössä. Lasersäteet voidaan kytkeä päälle yksi kerrallaan tai samanaikaisesti. Kun virtapainiketta painetaan uudelleen, lasersäde sammu. Heilurin lukituskytkin kytkee laserit pois päältä ja lukitsee heilurin, se tulee asettaa aina LUKITUS/POIS-asentoon, kun laseria ei käytetä.

Laserlinjan kirkkaus (Kuvat A, C)

Laserlinjojen kirkkautta voidaan säätää painamalla näppäimistön kirkkaustason 14 painiketta, joka asettaa joko korkean, keskikorkean tai matalan kirkkaustason.

Laserpään pyörittäminen (Kuva D)

Laserpää 1 on kiinnitetty pysyvästi tasolaserin alustaan. Tätä laserpäätä voidaan pyörittää käsin tarttumalla laserpähän ja kiertämällä tai käyttämällä hienosäätönuppia 13 pienempiä ja tarkempia liikkeitä varten.

Yhteensopiva kaukosäätimeen (Kuva A)

Lisävaruste

Saatavilla vain asiakaspalvelun kautta

VAROITUS: Älä käytä tasolaseria kaukosäätimellä, kun et öle samassa huoneessa tai tasolaserin luona ollessa.

Valinnaisen kaukosäätimen avulla yksi henkilö voi määrittää ja käyttää tasolaseria etäältä.

Kaukosäätimen yhteyden merkkivalossa 8 vilkkuu sininen valo, joka ilmoittaa kaukosäätimen olevan valmis yhdistettäväksi.

Kaukosäätimen näppäimistön toiminnot ovat samat kuin itse lasertason toiminnot (vaakasuora laserlinja 6, pystysuora

laserlinja sivussa, 11 pystysuora laserlinja edessä 10 ja kirkkauden säätö 14).

Laserin tarkkuuden tarkistaminen

Tasolaserit tiivistetään ja kalibroidaan tehtaalla. Tarkkuus kannattaa tarkistaa ennen tasolaserin ensimmäistä käyttökertaa (jos tasolaser altistettiin äärimmäisille lämpötiloille) ja sen jälkeen säännöllisesti laserin tarkkuuden varmistamiseksi. Noudata seuraavia ohjeita, kun suoritat tässä ohjekirjassa kuvattuja tarkkuustarkistuksia:

• Käytä mahdollisimman suurta aluetta/etäisyyttä, joka on lähinnä käyttöetäisyyttä. Mitä suurempi alue/etäisyys, sitä helpompaa on mitata laserin tarkkuus. Katso kohta Kenttäkalibroinnin tarkistus.
• Aseta tasolaser tasaiselle ja vakaalle alustalle, joka on vaakasuuntainen molemmissa suunnissa.
• Merkitse laserlinjan keskikohta.

Kenttäkalibroinnin tarkistaminen

Tarkkuuden tarkistaminen – Vaakasuora säde, kohdistussuunta (Kuva E)

Laserin vaakasuoran kohdistuksen kalibroinnin tarkistaminen vaatii kaksi seinää, jotka ovat 10 m:n (33') välimatkan päässä toisistaan. Kalibrointi tulee suorittaa käyttäen vähintään samaa välimatkaa kuin käyttötarkoituksessa.

1. Kiinnitä laser seinän tasoon kannattimen avulla siten, että laser osoittaa eteenpäin vastakkaista seinää kohti (0 asteen asento).
2. Kytke laserin vaakasuora säde päälle ja merkitse säteen asento vastakkaiseen seinään suoraan laseria vastapäätä. Merkitse aina lasersäteen paksuuden keskikohta.
3. Suuntaa laser ääriasentoon vasemmalle (-90 asteen asento) ja merkitse säteen asento vastakkaiseen seinään.
4. Suuntaa laser ääriasentoon oikealle (+90 asteen asento) ja merkitse säteen asento vastakkaiseen seinään.
5. Mittaa pystysuunnassa matalimman merkin (a) ja korkeimman merkin (b) välinen välimatka. Jos mitattu

arvo on alle olevia arvoja suurempi, tasolaser tulee toimittaa huoltoon valtuutettuun huoltopalveluun.

Seinien välinen etäisyys Sallittu etäisyys kohtien a ja b välillä
10,0 m 3,0 mm
12,0 m 3,6 mm
15,0 m 4,5 mm

Tarkkuuden tarkistaminen – vaakasuora säde, tason suunta (Kuva F)

Tasolaserin vaakasuoran tason kalibroinnin tarkistaminen vaatii yhden seinän, joka on vähintään 10 m (33") pitkä. Kalibrointi tulee suorittaa käyttäen vähintään samaa välimatkaa kuin käyttötarkoituksessa.

1. Kiinnitä tasolaser seinän toiseen päähän kannattimen avulla.
2. Kytke vaakasuora tasolaser päälle ja ohjaa tasolaser seinän toista päätä kohti ja samansuuntaisesti seinään nähden.
3. Merkitse säteen keskikohta kahteen paikkaan (a, b) vähintään 9 m:n (30') päähän toisistaan.
4. Aseta tasolaser uudelleen seinän tasoon vastakkaiseen päähän.
5. Kytke vaakasuora tasolaser päälle ja ohjaa tasolaser takaisin seinän ensimmäistä päätä kohti ja samansuuntaisesti seinään nähden.
6. Säädä tasolaserin korkeus siten, että säteen keskikohta on kohdistettu lähimpään merkkiin (b).
7. Merkitse säteen keskikohta (a) suoraan kauempana olevan merkin (c) ylä- tai alapuolelle.
8. Mittaa kyseisten merkkien (a, c) välinen etäisyys. Jos mitattu arvo on alle olevia arvoja suurempi, tasolaser tulee toimittaa huoltoon valtuutettuun huoltopalveluun.

Seinien välinen etäisyys	Sallittu etäisyys kohtien a ja c välillä
10,0 m 6,0 mm
12,0 m 7,2 mm
15,0 m 9,0 mm

Tarkkuuden tarkistaminen – Pystysuora säde (Kuva G)

Tasolaserin pystysuora kalibrointi voidaan tarkistaa tarkimmin, kun käytettävissä on huomattava pystysuora korkeus, ihanteellisesti 9 m (30'), yhden henkilön ollessa lattialla asettamassa tasolaseria ja toisen henkilön ollessa katon lähellä säteen merkitsemiseksi. Kalibrointi tulee suorittaa käyttäen vähintään samaa välimatkaa kuin käyttötarkoituksessa.

1. Aloita merkitsemällä 1,5 m (5') pitkä linja lattiaan.
2. Kytke tasolaserin pystysuora säde päälle ja sijoita laite linjan yhteen päähän linjaa kohti.
3. Säädä laite niin, että sen säde kohdistuu ja keskittyy lattiassa olevaan linjaan.
4. Merkitse lasersäteen sijainti katossa (a). Merkitse lasersäteen keskikohta suoraan linjan keskikohtaan lattiaan.
5. Siirrä tasolaser linjan toiseen päähän lattialla. Säädä laite uudelleen niin, että sen säde kohdistuu ja keskittyy lattiassa olevaan linjaan.
6. Merkitse lasersäteen sijainti katossa (b) suoraan ensimmäisen merkin (a) viereen.
7. Mittaa kyseisten merkkien välinen etäisyys.

- Jos mitattu arvo on alle olevia arvoja suurempi, tasolaser tulee toimittaa huoltoon valtuutettuun huoltopalveluun.

Katon korkeus Sallittu etäisyys kohtien a jab välillä
2,5 m 1,7 mm
3,0 m 2,1 mm
4,0 m 2,8 mm
6,0 m 4,1 mm

SUOMI

90° tarkkuuden tarkistaminen pystysuorien säteiden välillä (Kuva H)

90° tarkkuuden tarkistaminen vaatii avoimen lattia-alueen, joka on vähintään 10 m x 5 m (33' x 18') kokoinen. Katso Kuva H laserin sijainti DCLE14301 jokaisessa vaiheessa ja jokaisen vaiheen aikana tehtyjen merkkien sijainnit. Merkitse aina lasersäteiden paksuuden keskikohta.

1. Aseta laser yhteen lattian nurkkaan ja kytke eteenpäin osoittava pystysuora säde päälle.
2. Merkitse säteen keskikohta kolmesta kohdasta (a, b ja c) lattiaan lasersädettä pitkin. Merkin (b) tulee olla lasersäteen keskikohdassa.
3. Aseta laser kohtaan (b) ja kytke molemmat pystysuorat säteet päälle.
4. Aseta säteiden ristiin menon kohta (b) pisteeseen niin, että eteenpäin suunnattu säde on kohdistettu merkkiin (c).
5. Merkitse kohta (d) sivuttaista pystysuoraa sädettä pitkin vähintään 5 m:n (18') päähän laitteesta.
6. Käännä laser merkin (b) yli siten, että eteenpäin osoittava pystysuora säde menee nyt merkin (d) yli.
7. Merkitse kohta (e), jossa sivuttainen pystysuora säde ylittää merkin (a).
8. Mittaa kohtien (a ja e) välinen etäisyys. Jos mitattu arvo on alle olevia arvoja suurempi, tasolaser tulee toimittaa huoltoon valtuutettuun huoltopalveluun.

Etäisyys kohdasta a kohtaan b	Sallittu etäisyys kohtien a ja e välillä
4,0 m 3,5 mm
5,0 m 4,4 mm
6,0 m 5,3 mm
7,0 m 6,2 mm

Laserin käyttö (Kuva L)

Laserin tasapainottaminen

Kun tasolaser on kalibroitu oikein, tasolaser tasapainottuu itsestään (heilurin ollessa avattuna). Tasolaserit kalibroidaan

tehtaalla, jotta se asettuu tasaisesti, kun se on asetettu tasaiselle alustalle keskimäärin ± 4° kulmaan. Se ei vaadi manuaalisia säätöjä.

Jos tasolaser on kallistettu niin, ettei se voi tasapainottua itsestään ( >4^ ), lasersäde vilkkuu. Epätasaisesta tilasta ilmoittaa kaksi vilkkuvaa sarjaa.

• Kun heilurin lukitus on auki, lasermerkkivalo vilkkuu jatkuvasti.
• Manuaalisessa kaltevuustilassa lasermerkkivalo vilkkuu kolme kertaa kymmenen sekunnin välein (kokonaisjakso) jatkuvasti.

Kun säteet vilkkuvat, TASOLASERIN LASERSÄTEET EIVÄT OLE TASAPAINOSSA (TAI PYSTYSUORASSA) EIKÄ SITÄ SAA KÄYTTÄÄ TASON TAI PYSTYSUORAN KOHDAN MÄÄRITTÄMISEEN TAI MERKITSEMISEEN.

Hienosäätö (Kuva A)

Tasolaserin sivussa oleva säädin 13 on tarkoitettu pystysuoran säteen kohdistamiseen. Aseta tasolaser tasaiselle alustalle ja käännä säädintä oikealle (myötäpäivään) tasolaserin kiertämiseksi vasemmalle tai vasemmalle säteen siirtämiseksi oikealle.

Kannattimen käyttäminen (Kuvat I, J)

Tasolaserissa on magneettinen kannatin 5, joka on kiinnitetty pysyvästi laitteeseen.

VAVOITUS: Aseta tasolaser ja/tai seinätuki varkalle alustalle. Jos laser putoaa, seurauksena voivat olla vakavat henkilövahingot tai tasolaserin vaurioituminen.

- Kannattimessa on avaimenreikä 4 jonka avulla laite voidaan ripustaa naulaan tai ruuviin millaiselle pinnalle tahansa.

- Kannattimessa on magneetit 17, joiden avulla laite voidaan asentaa mihin tahansa pystysuoraan teräs- tai rautapintaan. Sopivia pintoja ovat esimerkiksi teräksiset tapit, teräksiset oven kehykset ja rakenteelliset teräspuomit.

Monikäyttöinen asennuslevy (Kuvat J, K)

1. Kiinnitä tasolaser puutappiin 18 ruuvaamalla ensin monikäyttöinen asennuslevy 20 ja asentamalla tasolaser laserin magneeteilla 17.
2. Kiinnitä tasolaser metallitappiin 19, kiinnittämällä metallitappi monikäyttöisen asennuslevyn 20 ja laserin magneettien 17 väliin. Jos monikäyttöinen asennuslevy asetetaan metallisen pystytuen taakse, tasolaserin magneettinen voimakkuus ja kiinnityskapasiteetti kasvavat huomattavasti.

HUOLTO

Tasolaser on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise tasolaserista virta ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

• Tarkkuuden varmistamiseksi tasolaser tulee tarkistaa usein oikean kalibroinnin takaamiseksi. Katso kohta Kenttäkalibroinnin tarkistaminen.
• DEWALT-huoltopalvelu voi tarkistaa kalibroinnin ja suorittaa muut korjaukset.
• Älä säilytä tasolaseria kotelossa, jos tasolaser on märkä. Tasolaserit tulee kuivata pehmeällä ja kuivalla kankaalla ennen varastoimista.

Puhdistaminen

VAROITUS: Älä koskaan käytä tasolaserin muiden metallisten osien puhdistukseen liuottimia tai muita voimakkaita kemikaaleja. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä tasolaserin sisään. Älä upota mitään laserlaitteen osaa nesteeseen. Ulkoiset muoviosat voidaan puhdistaa kostealla kankaalla. Vaikka kyseiset osat kestävät liuotusaineita, ÄLÄ KOSKAAN käytä liuotusaineita. Pyyhi tasolaserista kosteus pehmeällä ja kuivalla kankaalla ennen sen asettamista säilöön.

VIANMÄÄRITYS

Tasolaser ei kytkeydy päälle (Kuva A)

• Lataa akku täyteen.
- Jos tasolaser altistuu erittäin korkeille/alhaisille lämpötiloille, akun varaustason ilmaisin 9 vilkkuu. Katso kohta Kuumat ja kylmät olosuhteet. Jos tasolaseria on säilytetty erittäin kuumassa lämpötilassa, anna sen jäähtyä. Tasolaser ei vahingoitu, vaikka virtapainiketta painetaan ennen kuin se on jäähtynyt oikeaan käyttölämpötilaansa.

Lasersäde vilkkuu (Kuvat L, M)

Manuaalisessa kaltevuustilassa merkkivalo vilkkuu kolme kertaa 10 sekunnin välein kaltevuudesta riippumatta muistuttaen käyttäjää, että manuaalinen kaltevuustila on päällä.

Jos lukitsemattomassa tilassa laserlaitetta kallistetaan yli 4°, laitteen merkkivalo vilkkuu sekunnin välein ilmoittaen itsetasaustilasta ja laitteen liian suuresta kaltevuudesta itsetasaukseen.

TASOLASERIN LASERSÄTEET EIVÄT OLE TASAPAINOSSA TAI PYSTYSUORASSA EIKÄ SITÄ SAA KÄYTTÄÄ TASON TAI PYSTYSUORAN KOHDAN MÄÄRITTÄMISEEN TAI MERKITSEMISEEN. Aseta tasolaser tällöin tasaisemmalle alustalle.

Jos tasolaserin akun varaustaso on matala, säteet vilkkuvat seuraavasti: 3 lyhyttä välähdystä 1 sekunnissa, sen jälkeen palaa vakiovalo 4 sekunnin ajan. Tämä vilkkuminen ilmoittaa, että akku on ladattava.

Lasersäteet eivät pysähdy

Tasolaser on tarkkuuslaite. Jos sitä ei aseteta vakaalle (ja liikkumattomalle) alustalle, tasolaser pyrkii löytämään vaakasuoran asennon keskeytyksettä. Jos säde ei pysähdy, aseta tasolaser tasaisemmalle alustalle. Varmista, että alusta on suhteellisen tasainen niin, että tasolaser on vakaa.

SUOMI

Huolto ja korjaus

HUOMAA: Lasermittarin purkaminen mitätöi kaikki tuotteen takuut.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN varmistamiseksi korjaukset, huolto ja säädöt (esim. sisäisen akun huolto) tulee jättää valtuutetun huoltopalvelun hoidettavaksi. Kouluttamattoman henkilön suorittama huolto tai ylläpito voi aiheuttaa loukkaantumisen. Paikanna lähin DEWALT-huoltopalvelu osoitteessa www.2helpu.com.

Lisävarusteet (Kuva N)

Tasolaserin alaosassa on 1/4"-20 ja 5/8"-11 kierteet nykyisten tai tulevien DEWALT-lisävarusteiden (esim. jalustan) asentamiseksi.

Kuva N esittää esimerkin lisävarusteista, jotka ovat saatavilla erikseen tasolasereihin. Käytä vain tähän laitteeseen tarkoitettuja DEWALT-lisävarusteita. Noudata lisävarusteen mukana toimitettuja ohjeita.

Lasertunnistin (Kuva O)

Lasertunnistin 22 mahdollistaa laserviivan havaitsemisen näkyvää aluetta paljon kauempana.

DE0892G-XJ lasermallille DCLE14301.

VAROITUS: Muita kuin DEWALTin lisävarusteita eöle testattu tämän laitteen kanssa, joten niiden käyttäminen tässä tasolaserissa voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

MIKÄLI HALUAT LISÄTIETOA LISÄVARUSTEIDEN SAATAVUUDESTA, OTA YHTEYTTÄ LÄHIMPÄÄN DEWALT-huoltopalveluun tai lue lisää verkkosivustolta www.DEWALT.eu.

Takuu

Tarkista uusimmat takuutiedot osoitteesta www.DEWALT.eu.

EU-vaatimustenmukaisuusvakuutus Radiolaitteita koskeva direktiivi

kolmilinjalaserDCLE14301

DEWALT vakuuttaa, että osiossa Tekniset tiedot kuvatut tuotteet täyttävät seuraavat määräykset:

2014/53/EU, EN 61326-1:2021, EN 300 328 V2.2.2:2019, EN 62479:2010, EN 61010-1:2010/A1:2019, EN 60825-1:2014/A11:2021, EN 50689:2021.

Nämä tuotteet täyttävät myös direktiivin 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin.

Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Tom B. da φ

Tom Burdsall

Tekninen vapapääjohtaja - HTAS

Stanley Black & Decker
