ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCLE14301 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 139

Fig. A

1

2

21 XXXX XX XX

3

4

5

15

6

7

8

9

10

11

12

13

14

Fig. B Fig. C 3 15 16

DEWALT 9 10 6 11 12

Fig. D 1 13

Fig. E


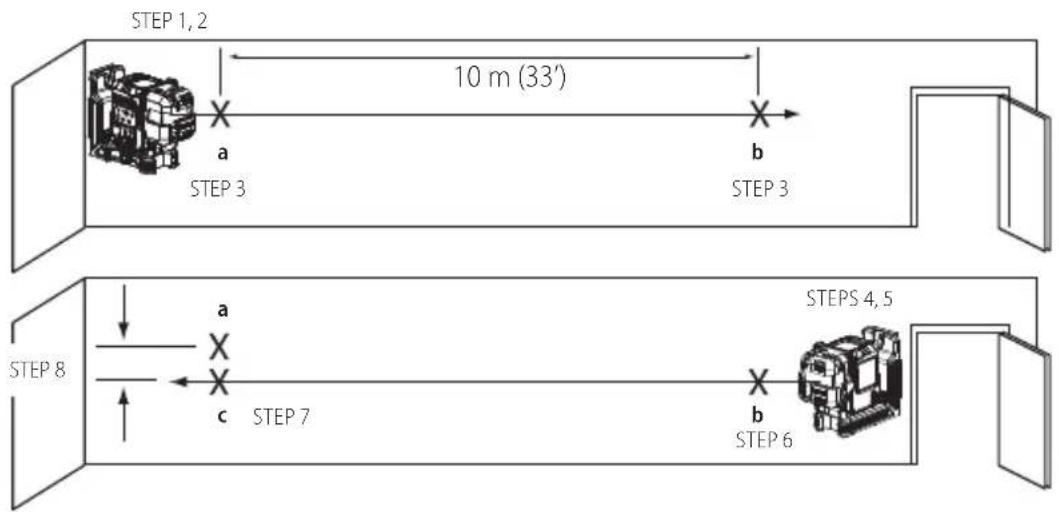

Fig. F
    note right of A: 10 m (33')
    note right of D: STEP 8
    note right of F: STEPS 4,5

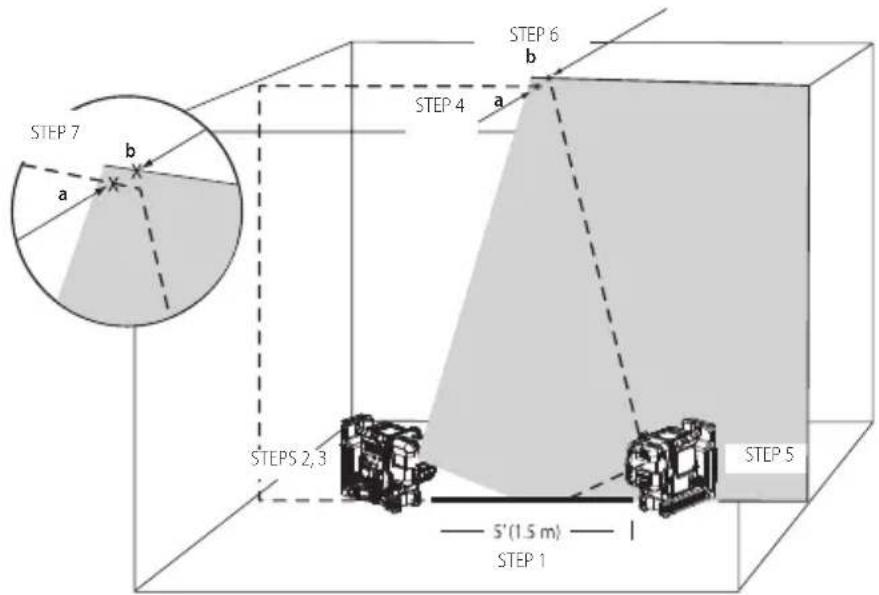

Fig. G

STEP 7 a b STEP 4 a STEP 6 b STEPS 2,3 5'(1.5 m) STEP 1 STEP 5

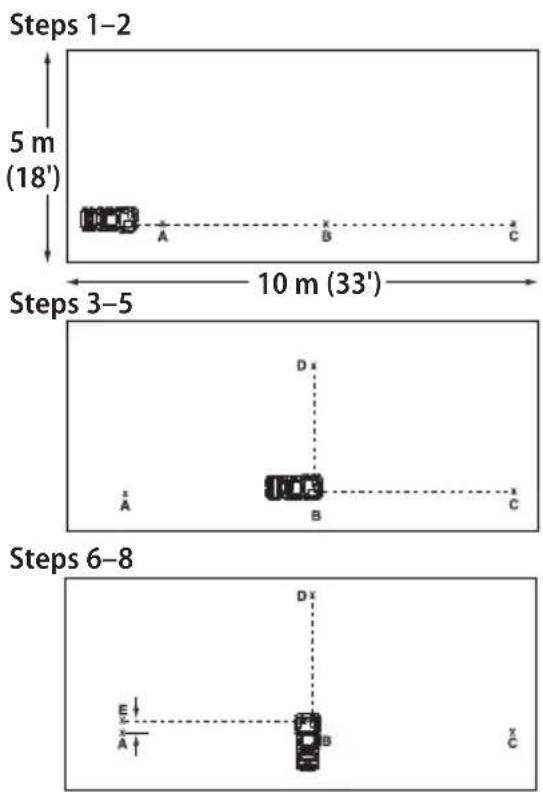

Fig. H

Steps 1–2 5 m (18') Steps 3–5 10 m (33') Steps 6–8

Fig.1

ΛΕΪΖΕΡ ΤΡΙΩΝ ΓΡΑΜΜΩΝ DCLE14301

Συγχαρητήρια!

'Εχετε επιλέξει ένα αλφάδι λέιζερ DEWALT. Η πολυετής εμπειρία, η σχολαστική διαδικασία ανάπτυξης προϊόντων και η καινοτομία, καθιοτούν τη DEWALT έναν από τους πιο αξιόπιστους εταίρους για επαγγελματίες χρήστες αλφαδιών λέιζερ.

DCLE14301
Τύπος 1
Φωτεινή πηγή 3 φωτοδίοδοι ημιαγωγών
Μήκος κύματος λέιζερ	510 -530 nm ορατό
Ισχύς λέιζερ <2,0 mW (κάθε δέσμη) ΠΡΟΪΟΝ ΛΕΪΖΕΡΚΑΤΗΓΟΡΙΑΣ 2
Εμβέλεια λειτουργίας 30 m80 m με ανιχνευτή (πωλείται ξεχωριστά)
Ακρίβεια (κατακόρυφο αλφάδιασμα)	± 3,0 mm ανά 10 m
Ακρίβεια (οριζόντιο αλφάδιασμα)	± 3,0 mm ανά 10 m
Χαμηλή στάθμη μπαταρίας Αναβοσβήσιμο 3 LED στον μετρητή μπαταρίας
Αναβοσβήσιμο δεσμών λέιζερ Υπέρβαση ορίων κλίσης/μονάδα όχι οριζόντια
Τροφοδοσία Ενσωματωμένη μπαταρία ιόντων λιθίου
Ισχύς εισόδου 5–20V, <= 3,0 A
Θερμοκρασία λειτουργίας	0 °C έως 50 °C
Θερμοκρασία αποθήκευσης	-20 °C έως 60 °C
Υγρασία Μέγιστη σχετική υγρασία 80% γιαθερμοκρασίες έως 31 °C που μειώνεται γραμμικά σε 50% σχετική υγρασία στους 40 °C
Υψόμετρο < 2000 m
Βάρος 1,06 kg

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο οδηγιών.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο βαρύτητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΛΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατέσταση, η οποία, εάν δεν αποφευχθεί, θα έχει σαν συνέπεια θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει σαν συνέπεια θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κασταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να έχει ως συνέπεια τραυματισμό μικρής ή μέτριας βαρύτητας.

ΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια πρακτική που δεν σχετίζεται με σωματικές βλάβες η οποία, αν δεν αποφευχθεί, ενδέχεται να έχει ως συνέπεια υλικές ζημιές.

Υπήλώνει κίνδυνο ηλεκτροπληξίας.

Υπολήλώνει κίνδυνο πυρκαγιάς.

Οδηγίες ασφαλείας για συσκευές λέιζερ

ΠΡΩΕΙΔΟΠΟΙΗΣΗ! Διαβάστε και κατανοήστε όλες τημηγίες. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματιομό ατόμων.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΕΛΛΗΝικά

• Μη χρησιμοποιείτε το εργαλείο λέιζερ σε εκρήξιμες ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.
• Χρησιμοποιείτε το εργαλείο λέιζερ μόνο με τις συγκεκριμένες προβλεπόμενες μπαταρίες. Η χρήση οποιωνδήποτε άλλων μπαταριών μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς.
  • Φυλάσσετε το εργαλείο λέιζερ μακριά από παιδιά και άλλα μη εκπαιδευμένα άτομα όταν δεν το χρησιμοποιείτε. Τα εργαλεία λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.
• Χρησιμοποιείτε μόνο αξεσουάρ τα οποία προτείνονται από τον κατασκευαστή του μοντέλου που κατέχετε. Αξεσουάρ που μπορεί να είναι κατάλληλα για ένα εργαλείο λέιζερ μπορεί να δημιουργούν κίνδυνο τραυματισμού αν χρησιμοποιηθούν σε άλλο εργαλείο λέιζερ.
  • Το σέρβις στο εργαλείο ΠΡΕΠΕΙ να γίνεται μόνο από εξειδικευμένο προσωπικό επισκευών. Οι επισκευές, το σέρβις ή η συντήρηση που εκτελούνται από μη εξειδικευμένο προσωπικό μπορεί να έχουν ως αποτέλεσμα τραυματισμό. Για να πληροφορηθείτε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της DEWALT, ανατρέξτε στη λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT στο πίσω μέρος του παρόντος εγχειριδίου ή επισκεφθείτε το www.2helpU.com on στο Διαδίκτυο.
• Μη χρησιμοποιείτε οπτικά όργανα όπως τηλεσκόπια ή θεοδόλιχο για να κοιτάξετε τη δέσμη λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το εργαλείο λέιζερ σε θέση που θα μπορούσε να κάνει κάποιον να κοιτάξει ηθελημένα ή αθέλητα απ' ευθείας μέσα στη δέσμη λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το εργαλείο λέιζερ κοντά σε αντανακλαστική επιφάνεια η οποία μπορεί να

κατευθύνει τη δέσμη λέιζερ προς τα μάτια κάποιου. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Απενεργοποιείτε το εργαλείο λέιζερ όταν δεν το χρησιμοποιείτε. Αν αφήνετε το εργαλείο λέιζερ ενεργοποιημένο, αυξάνεται ο κίνδυνος να κοιτάξει κάποιος απ ́ ευθείας μέοα στη δέσμη λέιζερ.
• Μη χρησιμοποιείτε το εργαλείο λέιζερ κοντά σε παιδιά και μην επιτρέπετε σε παιδιά να χρησιμοποιούν το εργαλείο λέιζερ. Μπορεί να προκύψει οοβαρή βλάβη των ματιών.
• Μην αφαιρείτε και μην αλλοιώνετε προειδοποιητικές ετικέτες. Αν αφαιρεθούν ετικέτες, ο χρήστης ή άλλα άτομα μπορεί κατά λάθος να εκτεθούν σε ακτινοβολία.
• Τοποθετείτε το εργαλείο λέιζερ καλά στηριγμένο πάνω σε οριζόντια επιφάνεια. Αν πέσει το εργαλείο λέιζερ θα μπορούσε να προκληθεί ζημιά στο εργαλείο ή σοβαρός τραυματισμός ατόμων.
• Οι συμβατικοί πυροσβεστήρες ενδέχεται να μην είναι αποτελεσματικοί στην κατάσβεση πυρκαγιών σε μπαταρίες ιόντων λιθίου. Χρησιμοποιήστε ένα πυροσβεστήρα αφρού που περιέχει CO2, σκόνη γραφίτη, ξηρό χημικό ABC ή ανθρακικό νάτριο.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Η χρήση χειρισμών ή ροθερίσεων ή η εκτέλεση διαδικασιών διαφορετικών από ότι καθορίζεται στο παρόν μπορεί να προκαλέσει επικίνδυνη έκθεση σε ακτινοβολία. ΠΡΩΕΙΔΟΠΟΙΗΣΗ! ΜΗΝ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΕΤΕ ΤΟΣ ΤΑΓΑΛΕΙΟ ΛΕΪΖΕΡ. Δεν υπάρχουν στο εσωτερικό του εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Η αποσυναρμολόγηση του εργαλείου λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν. Μην τροποποιήσετε με κανένα τρόπο το προϊόν. Η τροποποίηση του εργαλείου μπορεί να επιφέρει επικίνδυνη έκθεση σε ακτινοβολία λέιζερ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς! Αποφεύγετε την υχυκύκλωση των επαφών μιας μπαταρίας που έχει αφαιρεθεί.

Πρόσθετες οδηγίες ασφαλείας για εργαλεία λέιζερ

• Μην αντικαταστήσετε μια δίοδο λέιζερ με άλλη διαφορετικού τύπου. Αν το εργαλείο λέιζερ υποστεί ζημιά, αναθέστε την επισκευή του σε εξουοιοδοτημένο αντιπρόσωπο επισκευών.
• Μη χρησιμοποιήσετε το εργαλείο λέιζερ για οποιοδήποτε άλλο σκοπό εκτός από την προβολή γραμμών λέιζερ.
  • Η έκθεση του ματιού σε δέσμη λέίζερ κατηγορίας 2 θεωρείται αοφαλής για μέγιοτο χρόνο 0,25 δευτερολέπτων. Κανονικά το αντανακλαστικό κλείσιμο των βλεφάρων θα παρέχει επαρκή προστασία.
• Σε καμία περίπτωση μην κοιτάξετε απ' ευθείας και σκόπιμα μέσα στη δέσμη λέιζερ.
• Μη χρησιμοποιήσετε οπτικά εργαλεία για να κοιτάξετε μέσα στη δέσμη λέιζερ.
• Μην εγκαθιστάτε το εργαλείο σε θέση όπου η δέσμη λέιζερ μπορεί να πέσει σε κάποιο άτομο στο ύψος της κεφαλής.
• Μην αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο λέιζερ.

Υπολειπόμενοι κίνδυνοι

Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση αυτής της συσκευής:

- τραυματισμοί που προκαλούνται από απ' ευθείας κοίταγμα μέσα στη δέσμη λέιζερ.

Ετικέτες πάνω στο εργαλείο

Πάνω στο εργαλείο εμφανίζονται τα ακόλουθα εικονογράμματα:

LASER 2 ≤2.0mW @ 510-530nm IEC 60&25-1:2014 / EN 50&89:2021 EN 60&25-1:2014/A11:2021 CONSUMER LASER PRODUCT

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Προειδοποίηση λέιζερ.

Μην κοιτάζετε απ' ευθείας μέσα στη δέσμη λέιζερ.

Σημαντικές οδηγίες ασφαλείας για φόρτιση όλων των συσκευών με ενσωματωμένη μπαταρία

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προ δοποιήσεις ασφαλείας, τις οδηγίες, τις επισημάνσεις προσοχής για την μπαταρία, το καλώδιο USB και το προϊόν. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορτίζετε το προϊόν χρήση μοποιώντας μόνο ένα πιστοποιημένο τροφοδοτικό που συμμορφώνεται με τους εφαρμόσιμους κανονισμούς της χώρας και με τα διεθνή/τοπικά πρότυπα ασφαλείας. Η χρήση τροφοδοτικών που δεν πληρούν τα εφαρμόσιμα πρότυπα ασφαλείας θα μπορούσε να επιφέρει τραυματισμό.

• Χρησιμοποιείτε για φόρτιση μόνο το τροφοδοτικό και το καλώδιο που συνιστά ο κατασκευαστής.
  • Φορτίζετε αυτό το λέιζερ κάθε μήνα αν δεν χρησιμοποιείται συχνά, και μετά από κάθε χρήση όταν χρησιμοποιείται συχνά, για να εξασφαλίσετε μεγάλη διάρκεια ζωής της μπαταρίας.
  • Το παρεχόμενο καλώδιο USB δεν προορίζεται για οποιεσδήποτε χρήσεις άλλες από τη φόρτιση επαναφορτιζόμενων εργαλείων DEWALT με θύρες USB-C. Η φόρτιση άλλων τύπων εργαλείων μπορεί να προκαλέσει υπερθέρμανση και βίαια θραύση των μπαταριών,

ΕΛΛΗΝΙΚΑ

με αποτέλεσμα τραυματισμό, υλικές ζημιές, φωτιά, ηλεκτρικό σοκ ή θανατηφόρο ηλεκτροπληξία.

• MHN εκθέτετε το καλώδιο USB σε νερό, βροχή ή χιόνι.
• Όταν αποσυνδέετε το καλώδιο USB, τραβάτε τα βύσματα και όχι το καλώδιο. Με αυτόν τον τρόπο θα μειωθεί ο κίνδυνος ζημιάς στα βύσματα και στο καλώδιο.
• Διασφαλίζετε ότι το καλώδιο τοποθετείται με τέτοιο τρόπο ώστε να μην πατηθεί, να μην μπερδευτεί στα πόδια διερχόμενων ατόμων και να μην υποστεί ζημιά ή καταπόνηση με οποιονδήποτε άλλο τρόπο.
• MH χρησιμοποιήσετε καλώδιο USB με καλώδιο ή βύσματα που έχουν υποστεί ζημιά. Φροντίστε να αντικατασταθούν άμεσα.
  • Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, ενδεικτικά, η σκόνη από τρόχισμα, μεταλλικά θραύσματα, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τα βύσματα και τις θύρες USB και USB-C.
• Πάντα αποσυνδέετε το καλώδιο USB από το τροφοδοτικό όταν δεν έχει συνδεθεί εργαλείο σε αυτό.

Ατομική Ασφάλεια

• Παραμένετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική, όταν χρησιμοποιείτε το αλφάδι λέιζερ. Μη χρησιμοποιείτε το αλφάδι λέιζερ όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμακευτικής αγωγής. Μια στιγμή απροσεξίας κατά τη χρήση του αλφαδιού λέιζερ μπορεί να επιφέρει σοβαρό τραυματισμό.
- Χρησιμοποιείτε ατομικό εξοπλισμό προστασίας. Πάντα φοράτε προστασία ματιών. Ανάλογα με τις συνθήκες εργασίας, η χρήση προστατευτικού εξοπλισμού, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, κράνους και προστασίας ακοής, θα μειώσει τις σωματικές βλάβες.

Χρήση και φροντίδα αλφαδιού λέιζερ

- Μη χρησιμοποιήσετε το αλφάδι λέιζερ αν ο διακόπτης ασφάλισης/ απασφάλισης εκκρεμούς και τροφοδοσίας δεν

ενεργοποιεί ή απενεργοποιεί το αλφάδι λέιζερ. Οποιοδήποτε αλφάδι λέιζερ δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.

- Ακολουθείτε τις οδηγίες στην ενότητα Συντήρηση στο παρόν εγχειρίδιο. Η χρήση μη εγκεκριμένων ανταλλακτικών ή η μη τήρηση των οδηγιών Συντήρησης μπορεί να δημιουργήσει κίνδυνο ηλεκτροπληξίας ή τραυματισμού.

Θέση κωδικού ημερομηνίας (Εικ. [Fig.] A)

Ο κωδικός ημερομηνίας παραγωγής 21 αποτελείται από έναν 4ψήφιο αριθμό έτους ακολουθούμενο από έναν 2ψήφιο αριθμό εβδομάδας και έχει ως τελική επέκταση έναν 2ψήφιο κωδικό εργοστασίου.

Πριν την πρώτη χρήση

• Ελέγξτε για ζημιές στο εργαλείο, τα εξαρτήματα ή τα αξεσουάρ του, που μπορεί να προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε χρόνο για να διαβάσετε σχολαστικά και πλήρως και να κατανοήσετε αυτό το εγχειρίδιο, πριν τη χρήση του προϊόντος.

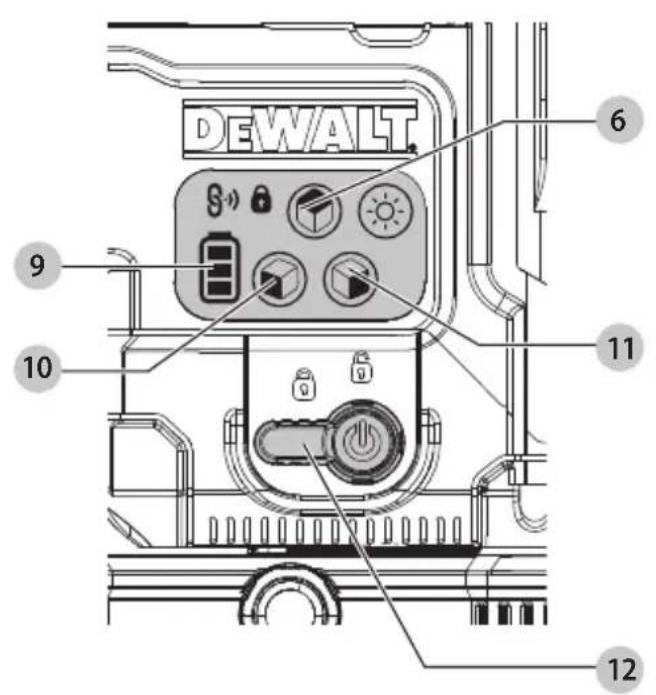

Περιγραφή (Εικ. Α)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροποποιήσετε το της εφρικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

1 Κεφαλή λέιζερ
2 Θέση ετικέτας λέιζερ
3 Θύρα USB

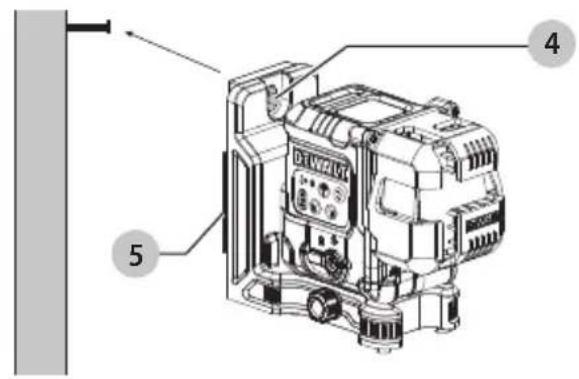

4 Εγκοπή σχήματος κλειδαρότρυπας
5 Μαγνητικό περιστροφικό στήριγμα
6 Κουμπί οριζόντιας γραμμής λέιζερ
7 Ενδεικτική λυχνία ασφάλισης εκκρεμούς
8 Ενδεικτική λυχνία σύνδεσης τηλεχειριστηρίου
9 Μετρητής μπαταρίας
10 Κουμπί μπροστινής κατακόρυφης γραμμής λέιζερ
11 Κουμπί πλευρικής κατακόρυφης γραμμής λέιζερ
12 Διακόπτης ασφάλισης εκκρεμούς

13 Κουμπί λεπτομερούς ρύθμισης
14 Κουμπί ρύθμισης φωτεινότητας
15 Καλώδιο USB

Προβλεπόμενη χρήση

Το λέιζερ τριών γραμμών DCLE14301 είναι ένα προϊόν λέιζερ κατηγορίας 2. Είναι ένα εργαλείο λέιζερ αυτόματου αλφαδιάσματος το οποίο μπορεί να χρησιμοποιηθεί για εργασίες οριζόντιας ευθυγράμμισης και κατακόρυφης ευθυγράμμισης.

ΜΗ χρησιμοποιείτε το προϊόν σε υγρές συνθήκες ή σε θέσεις όπου υπάρχουν εύφλεκτα υγρά ή αέρια.

Το αλφάδι λέίζερ είναι ένα επαγγελματικό εργαλείο. ΜΗΝ αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο.

Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες οωματικές, αιοθητηριακές ή διανοητικές ικανότητες, ή έλλειψη εμπειρίας, γνώσης ή δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

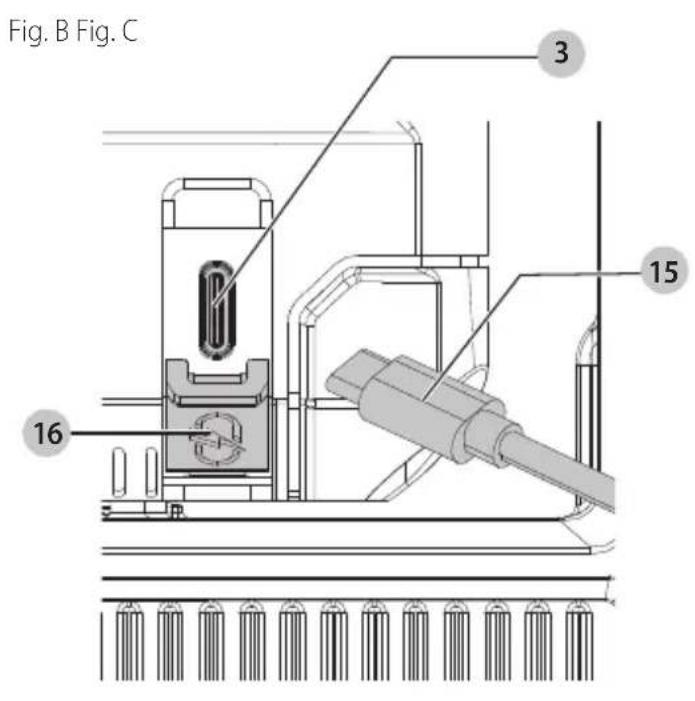

Διαδικασία φόρτισης (Εικ. Α, Β)

1. Τραβήξτε από το αλφάδι λέιζερ το κάλυμμα 16 της θύρας φόρτισης USB.
2. Χρησιμοποιήστε ένα συμβατό τροφοδοτικό με αυτή τη μονάδα. Για τα καλύτερα αποτελέσματα, χρησιμοποιήστε ένα τροφοδοτικό με δυνατότητα USB Power Delivery (PD) και ισχύ 45 W ή μεγαλύτερη.
3. Συνδέστε το καλώδιο USB 15 στη θύρα φόρτισης 3.
4. Συνδέστε το τροφοδοτικό σε μια πρίζα τοίχου.
5. Η φόρτιση έχει ολοκληρωθεί όταν ανάψουν και οι τρεις γραμμές του μετρητή μπαταρίας 9 οτο πλάι του αλφαδιού λέιζερ. Μπορείτε να αφήσετε την μπαταρία να φορτίζεται ή μπορείτε να αποσυνδέσετε το καλώδιο USB.

Σημαντικές επισημάνσεις για τη φόρτιση

• Το αλφάδι λέιζερ μπορεί να θερμανθεί αισθητά κατά τη φόρτιση. Αυτό είναι κανονικό, δεν είναι ένδειξη προβλήματος. Για να διευκολύνετε την ψύξη του αλφαδιού λέιζερ μετά τη χρήση, αποφύγετε να τοποθετήσετε το αλφάδι λέιζερ σε θερμό περιβάλλον όπως σε ένα μεταλλικό παράπηγμα ή σε μη μονωμένο τρέιλερ.
- Αν το αλφάδι λέιζερ δεν φορτίζεται σωστά, παραδώστε το αλφάδι λέιζερ και το καλώδιο USB στο τοπικό σας κέντρο σέρβις.
- Μπορείτε να φορτίσετε όποτε επιθυμείτε μια μπαταρία που δεν έχει εξαντληθεί πλήρως, χωρίς αυτό να έχει αρνητικές συνέπειες στο αλφάδι λέιζερ.

ΣΗΜΕΙΩΣΗ: Το αλφάδι λέιζερ μπορεί να χρησιμοποιείται ενώ φορτίζεται.

Θερμές και ψυχρές συνθήκες

Κατά τη φόρτιση, όταν η θερμοκρασία είναι 52 °C ή υψηλότερη (συνθήκες υψηλής θερμοκρασίας) ή 0 °C ή χαμηλότερη (συνθήκες χαμηλής θερμοκρασίας), η φόρτιση απενεργοποιείται και θα αναβοσβήνει το εξής μοτίβο κατάστασης φόρτισης μπαταρίας:

Μέχρι να φθάσει η θερμοκρασία στην περιοχή μεταξύ 50 °C και 0 °C, η φόρτιση δεν θα ενεργοποιηθεί και θα συνεχίσει να εμφανίζεται η παραπάνω ένδειξη.

Παρατήρηση του μετρητή μπαταρίας (Εικ. Α, Β)

Όταν είναι ενεργοποιημένο το αλφάδι λέιζερ, ο μετρητής μπαταρίας 9 στο πληκτρολόγιο δείχνει πόση ηλεκτρική ενέργεια απομένει.

- Kai οι τρεις LED θα αναβοσβήνουν όταν η στάθμη μπαταρίας είναι χαμηλή (< 10%). Το αλφάδι λέιζερ

ΕΛΛΗΝΙΚΑ

μπορεί να συνεχίσει να λειτουργεί για μικρό χρονικό διάστημα ενώ οι μλαταρίες συνεχίζουν να εξαντλούνται.

• Αφού φορτιστεί η μπαταρία και ενεργοποιηθεί πάλι το αλφάδι λέιζερ, η ένδειξη στάθμης μπαταρίας θα δείχνει πλήρη χωρητικότητα.
  • Αν οποιαδήποτε ή όλες οι LED στον μετρητή μπαταρίας παραμένουν αναμμένες, αυτό υποδεικνύει ότι το αλφάδι λέιζερ δεν είναι πλήρως απενεργοποιημένο. Όταν δεν χρησιμοποιείτε το αλφάδι λέιζερ, διασφαλίζετε ότι ο διακόπτης ασφάλιοης/ απασφάλιοης εκκρεμούς και τροφοδοσίας 12 έχει τοποθετηθεί στην ΚΑΤΩ Ασφαλισμένη/ Απενεργοποιημένη θέση.

ΜΠΑΤΑΡΙΑ LED ΜΕΤΡΗΤΗ
ΚΑΤΑΣΤΑΣΗ ΦΟΡΤΙΣΗΣ

Στάθμη φόρτισης μπαταρίας 80%—100%

Στάθμη φόρτισης μπαταρίας 50%—80%

Στάθμη φόρτισης μπαταρίας 10%–50%

Η μλαταρία είναι κάτω από < 10% φόρτισης

Στάθμη φόρτισης μπαταρίας < 10%, η μονάδα φορτίζεται

ΣΥΜΒΟΥΛΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Για να παρατείνετε τη διάρκεια ζωής της μπαταρίας ανά φόρτιση, απενεργοποιείτε το αλφάδι λέιζερ όταν δεν το χρησιμοποιείτε.
• Με τη μείωση της φωτεινότητας στο αλφάδι λέιζερ αυξάνεται η διάρκεια χρήσης της μπαταρίας.

• Για να διασφαλίζεται η ακρίβεια στην εργασία σας, ελέγχετε συχνά τη βαθμονόμηση του αλφαδιού λέιζερ. Ανατρέξτε στην ενότητα Έλεγχος ακρίβειας λέιζερ.
• Πριν προσπαθήσετε να χρησιμοποιήσετε το αλφάδι λέιζερ, βεβαιωθείτε ότι έχει τοποθετηθεί καλά στηριγμένο πάνω σε ομαλή, επίπεδη και σταθερή επιφάνεια που είναι οριζόντια και στις δύο διευθύνσεις.

ΠΡΟΣΟΧΗ: Για να μειώσετε τον κίνδυνο σοβαρού τρασματισμού, ποτέ μην κοιτάζετε απευθείας μέσα στη δέσμη λέιζερ, με ή χωρίς γυαλιά.

• Πάντα σημαδεύετε στο κέντρο της δέσμης που παράγεται από το αλφάδι λέιζερ.
• Ακραίες αλλαγές θερμοκρασίας μπορούν να προκαλέσουν μετακίνηση ή μετατόπιση δομικών κατασκευών, μεταλλικών τρίποδων, εξοπλισμού κλπ., με αποτέλεσμα να επηρεαστεί η ακρίβεια. Ελέγχετε συχνά την ακρίβεια κατά τη διάρκεια της εργασίας σας.
• Αν το αλφάδι λέιζερ έχει πέσει κάτω, ελέγξτε για να βεβαιωθείτε ότι παραμένει σωστά βαθμονομημένο. Ανατρέξτε στο τμήμα Έλεγχος ακρίβειας λέιζερ.

Ενεργοποίηση του εργαλείου λέιζερ (Εικ. Α, Β)

Αυτο το αλφάδι λέιζερ είναι εξοπλισμένο με έναν τριών θέσεων διακόπτη ασφάλισης/ απασφάλισης εκκρεμούς και τροφοδοσίας 12.

• Οριζόντια θέση: Απενεργοποιημένο
• Μεσαία θέση: Ενεργοποιημένο, εκκρεμές ασφαλισμένο
• Κατακόρυφη θέση: Ενεργοποιημένο, εκκρεμές απαοφαλιομένο

Οι δέσμες λέίζερ θα ενεργοποιηθούν αυτόματα αν ο διακόπτης ασφάλισης/ απασφάλισης εκκρεμούς και τροφοδοσίας μετακινηθεί από την οριζόντια θέση είτε στη μεσαία θέση είτε στην κατακόρυφη θέση.

Όταν ο διακόπτης τεθεί στη μεσαία θέση, η μονάδα λέιζερ είναι σε λειτουργία χειροκίνητου αλφαδιάσματος. Το αλφάδι λέιζερ δεν θα αλφαδιάζεται αυτόματα σε αυτόν τον τρόπο λειτουργίας. Αυτός ο τρόπος λειτουργίας χρησιμοποιείται

όταν απαιτείται μια σταθερή γραμμή λέιζερ. Το αλφάδι λέιζερ ΔΕΝ ΕΙΝΑΙ ΑΛΦΑΔΙΑΣΜΕΝΟ όταν η ένδειξη ασφάλισης εκκρεμούς είναι αναμμένη, και οι δέσμες λέιζερ θα αναβοσβήνουν 10 δευτερόλεπτα για να συνεχίσουν να υποδεικνύουν αυτή την κατάσταση.

Η ενδεικτική λυχνία ασφάλισης εκκρεμούς 7 ανάβει όταν το εκκρεμές είναι ασφαλιομένο και ο διακόπτης τροφοδοσίας είναι συμπλεγμένος (μεοαία θέση).

Με το αλφάδι λέίζερ απενεργοποιημένο, τοποθετήστε το πάνω σε μια επίπεδη επιφάνεια. Αυτό το μοντέλο διαθέτει ένα πληκτρολόγιο για να μπορείτε να ενεργοποιείτε τις δέσμες λέίζερ με τρία κουμπιά ON/OFF: κουμπί οριζόντιας γραμμής λέίζερ 6, κουμπί πλευρικής κατακόρυφης γραμμής λέίζερ 11 και κουμπί μπροστινής κατακόρυφης γραμμής λέίζερ 10. Κάθε γραμμή λέίζερ ενεργοποιείται με μετακίνηση του διακόπτη ασφάλισης εκκρεμούς στη θέση UNLOCKED/ON (Απασφάλιση/ Ενεργοποίηση) και πατώντας το απαιτούμενο κουμπί ενεργοποίησης/ απενεργοποίησης στο πληκτρολόγιο. Οι γραμμές λέίζερ μπορούν να ενεργοποιούνται μία τη φορά ή και ταυτόχρονα. Αν πατήσετε πάλι τα κουμπιά ενεργοποίησης/ απενεργοποίησης, οι γραμμές λέίζερ απενεργοποιούνται. Ο διακόπτης ασφάλισης εκκρεμούς απενεργοποιεί τις δέσμες λέίζερ και επιπλέον ασφαλίζει το εκκρεμές και επομένως θα πρέπει πάντα να τοποθετείται στην θέση LOCKED/OFF (Ασφάλιση/ Απενεργοποίηση) όταν δεν χρησιμοποιείται το εργαλείο λέίζερ.

Φωτεινότητα γραμμών λέιζερ (Εικ. Α, Ο)

Μπορείτε να ρυθμίσετε τη φωτεινότητα των γραμμών λέιζερ πατώντας το κουμπί επιπέδου φωτεινότητας 14 στο πληκτρολόγιο, με το οποίο η φωτεινότητα θα ρυθμίζεται κυκλικά σε υψηλή, μεσαία και χαμηλή τιμή.

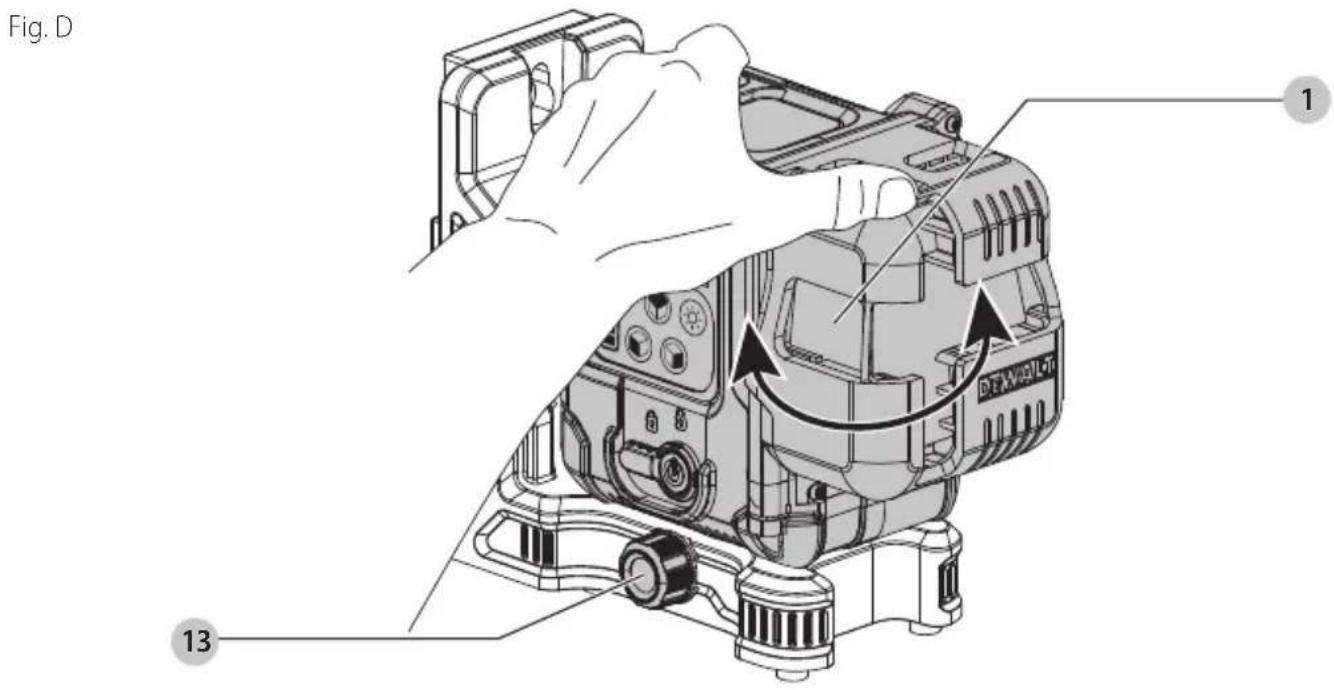

Περιστροφή της κεφαλής λέιζερ (Εικ. D)

Η κεφαλή λέιζερ 1 είναι μόνιμα συνδεδεμένη στη βάση του αλφαδιού λέιζερ. Μπορείτε να περιστρέψετε αυτή την κεφαλή λέιζερ πιάνοντας την κεφαλή και περιστρέφοντάς την, ή με χρήση του περιστροφικού κουμπιού μικρορρύθμισης 13 για μικρότερες κινήσεις μεγαλύτερης ακρίβειας.

Συμβατό με τηλεχειριστήριο (Εικ. Α)

Προαιρετικό αξεσουάρ

Διατίθεται μόνο μέσω κέντρων σέρβις

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το αλφάδι λείζερ μέσω τηλεχειριστηρίου όταν δεν είστε στον ίδιο χώρο ή όταν δεν είναι παρόν το αλφάδι λέιζερ.

'Ενα προαιρετικό τηλεχειριστήριο επιτρέπει τη διαμόρφωση και χρήση του αλφαδιού λέιζερ από απόσταση.

Η ένδειξη σύνδεσης τηλεχειριστηρίου 8 αναβοσβήνει με μπλε χρώμα για να υποδείξει ότι ένα τηλεχειριστήριο είναι έτοιμο για σύζευξη.

Οι λειτουργίες στο πληκτρολόγιο του τηλεχειριστηρίου είναι ακριβώς ίδιες με τις λειτουργίες στο ίδιο το αλφάδι λέίζερ (κουμπί τηλεχειριστηρίου οριζόντιας γραμμής λέίζερ 6, κουμπί τηλεχειριστηρίου πλευρικής κατακόρυφης γραμμής λέίζερ 11, κουμπί τηλεχειριστηρίου μπροοτινής κατακόρυφης γραμμής λέίζερ 10, κουμπί ρύθμισης φωτεινότητας 14).

'Ελεγχος ακρίβειας λέιζερ

Τα αλφάδια λέιζερ βαθμονομούνται και σφραγίζονται στο εργοστάσιο. Συνιστάται να πραγματοποιήσετε έναν έλεγχο ακρίβειας πριν τη χρήση του αλφαδιού λέιζερ για πρώτη φορά (σε περίπτωση που το αλφάδι λέιζερ είχε εκτεθεί σε ακραίες θερμοκρασίες) και κατόπιν τακτικά για να διασφαλίζεται η ακρίβεια της εργασίας σας. Όταν πραγματοποιείτε οποιονδήποτε από τους ελέγχους ακρίβειας που αναφέρονται στο παρόν εγχειρίδιο, ακολουθήστε τις παρακάτω κατευθυντήριες γραμμές:

• Χρησιμοποιείτε τον μεγαλύτερο δυνατό χώρο/ απόσταση που είναι όσο το δυνατόν πιο κοντά στην απόσταση λειτουργίας. Όσο μεγαλύτερος είναι ο χώρος/ η απόσταση, τόσο ευκολότερο είναι να μετρηθεί η ακρίβεια του εργαλείου λέιζερ. Ανατρέξτε στην ενότητα Επιτόπιος έλεγχος βαθμονόμησης.
• Τοποθετήστε το αλφάδι λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο διευθύνσεις.
• Σημαδεύετε το κέντρο της γραμμής λέιζερ.

ΕΛΛΗΝΙΚΑ

Επιτόπιος έλεγχος βαθμονόμησης

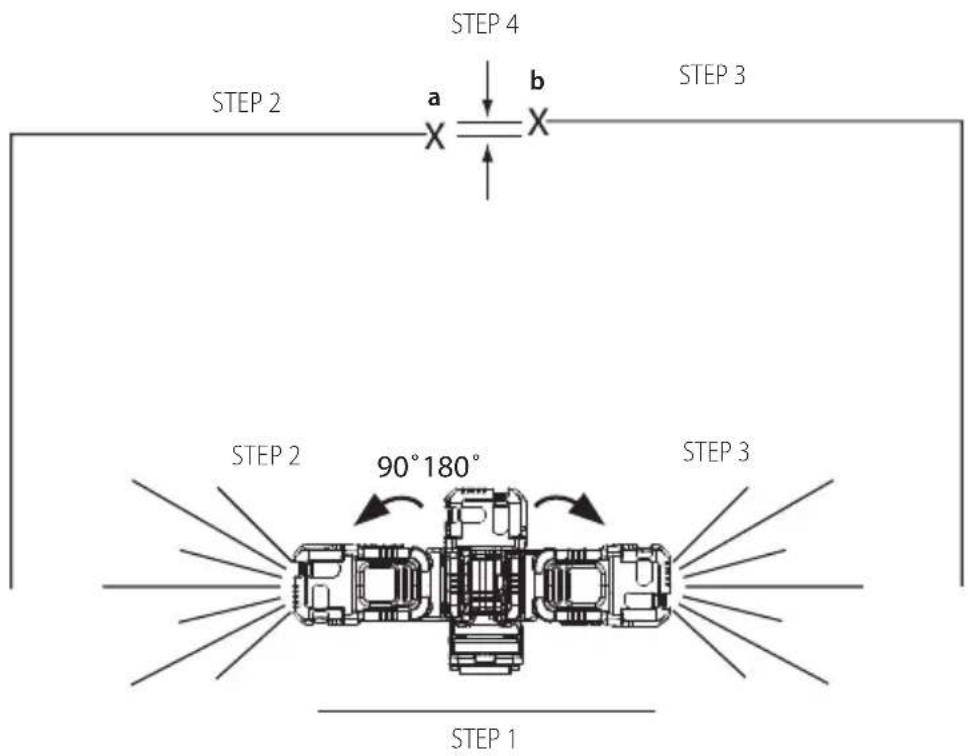

'Ελεγχος ακρίβειας – Οριζόντια δέσμη, κατεύθυνση σάρωσης (Εικ. Ε)

Για τον έλεγχο της βαθμονόμησης της οριζόντιας σάρωσης του αλφαδιού λέιζερ απαιτούνται δύο τοίχοι σε απόσταση 10 m (33') μεταξύ τους. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Προσαρτήστε το αλφάδι λέιζερ σε ένα τοίχο χρησιμοποιώντας το περιστροφικό στήριγμα, με το αλφάδι λέιζερ να είναι στραμμένο ίσια εμπρός προς τον απέναντι τοίχο (θέση 0 μοιρών).
2. Ενεργοποιήστε την οριζόντια δέσμη του αλφαδιού λέιζερ και σημαδέψτε τη θέση της δέσμης στον απέναντι τοίχο απ' ευθείας απέναντι από τη μονάδα λέιζερ. Πάντα να σημειώνετε το μέσο του πάχους της δέσμης.
3. Περιστρέψτε το αλφάδι λέιζερ τελείως αριστερά (θέση -90 μοιρών) και σημαδέψτε τη θέση της δέσμης στον απέναντι τοίχο.
4. Περιστρέψτε το αλφάδι λέιζερ τελείως δεξιά (θέση +90 μοιρών) και σημαδέψτε τη θέση της δέσμης στον απέναντι τοίχο.
5. Μετρήστε την κατακόρυφη απόσταση ανάμεσα στο χαμηλότερο σημάδι (α) και το υψηλότερο σημάδι (b). Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που παρουσιάζονται πιο κάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από ένα εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση μεταξύ τοίχων	Επιτρεπόμενη απόσταση μεταξύ a και b
10,0 m 3,0 mm
12,0 m 3,6 mm
15,0 m 4,5 mm

'Ελεγχος ακρίβειας – Οριζόντια δέσμη, Κατεύθυνση κλίσης (Εικ. F)

Για τον έλεγχο της βαθμονόμησης της οριζόντιας κλίσης του αλφαδιού λέιζερ απαιτείται ένας μόνο τοίχος με μήκος τουλάχιστον 10 m (33'). Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Προσαρτήστε το αλφάδι λέιζερ σε ένα άκρο του τοίχου χρησιμοποιώντας το περιστροφικό στήριγμα που τοῦσυνοδεύει.
2. Ενεργοποιήστε την οριζόντια δέσμη του αλφαδιού λέιζε και περιστρέψτε το αλφάδι λέιζερ προς το αντίθετο άκρο του τοίχου και περίπου παράλληλα με τον διπλανό τοίχο
3. Σημαδέψτε το μέσο της δέσμης σε δύο θέσεις (a, b) που απέχουν μεταξύ τους τουλάχιστον 9 m (30').
4. Τοποθετήστε τώρα το αλφάδι λέιζερ στο απέναντι άκρο του τοίχου.
5. Ενεργοποιήστε την οριζόντια δέσμη του αλφαδιού ερ λέιζερ και περιστρέψτε το αλφάδι λέιζερ πάλι προς το πρώτο άκρο του τοίχου και περίπου παράλληλα με τον διπλανόλτοίχο.
6. Προσαρμόστε το ύψος του αλφαδιού λέιζερ ώστε το κέντρο της δέσμης να είναι ευθυγραμμισμένο με το πλησιέστερο σημάδι (b).
7. Σημαδέψτε το μέσο της δέσμης (α) ακριβώς πάνω ή κάτ από το μακρινότερο σημάδι (c).
8. Μετρήστε την απόσταση ανάμεσα σε αυτά τα δύο σημάδια (α, c). Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που παρουσιάζονται πιο κάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από ένα εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση μεταξύ τοίχων	Επιτρεπόμενη απόσταση μεταξύ α και c
10,0 m 6,0 mm
12,0 m 7,2 mm
15,0 m 9,0 mm

'Ελεγχος ακρίβειας – Κατακόρυφες δέσμες (Εικ. G)

Ο έλεγχος της κάθετης (κατακόρυφης) βαθμονόμησης του αλφαδιού λέιζερ μπορεί να γίνει με τη μέγιστη ακρίβεια ότο υπάρχει διαθέσιμη μεγάλη κατακόρυφη απόσταση, ιδανικά 9m (30'), με ένα άτομο στο δάπεδο να ρυθμίζει τη θέση τοι

ΕΛΛΗΝΙΚΑ

αλφαδιού λέίζερ και ένα άλλο άτομο κοντά σε μία οροφή για να σημαδεύει τη θέση της δέσμης. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Ξεκινήστε σημαδεύοντας μια γραμμή 1,5 m (5') πάνω στο δάπεδο.
2. Ενεργοποιήστε την κατακόρυφη δέσμη του αλφαδιού λέιζερ και τοποθετήστε τη μονάδα στο ένα άκρο της γραμμής, στραμμένη προς τη γραμμή.
3. Προσαρμόστε τη μονάδα ώστε η δέσμη της να είναι ευθυγραμμισμένη και κεντραρισμένη με τη γραμμή πάνω στο δάπεδο.
4. Σημαδέψτε τη θέση της δέσμης λέιζερ πάνω στην οροφή (a). Σημαδέψτε το κέντρο της δέσμης λέιζερ απευθείας πάνω από το μέσον της γραμμής πάνω στο δάπεδο.
5. Τοποθετήστε τώρα το αλφάδι λέιζερ στο άλλο άκρο της γραμμής πάνω στο δάπεδο. Προσαρμόστε πάλι τη μονάδα ώστε η δέσμη της να είναι ευθυγραμμιομένη και κεντραρισμένη με τη γραμμή πάνω στο δάπεδο.
6. Σημαδέψτε τη θέση της δέσμης λέιζερ πάνω στην οροφή (b), ακριβώς δίπλα οτο πρώτο σημάδι (a).
7. Μετρήστε την απόσταση ανάμεσα σε αυτά τα δύο σημάδια.
8. Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που παρουσιάζονται πιο κάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από ένα εξουσιοδοτημένο κέντρο σέρβις.

'Υψος Οροφής Επιτρεπόμενη απόσταση μεταξύ α και b
2,5 m 1,7 mm
3,0 m 2,1 mm
4,0 m 2,8 mm
6,0 m 4,1 mm

'Ελεγχος ακρίβειας 90° μεταξύ κατακόρυφων δεσμών (Εικ. Η)

Για τον έλεγχο ακρίβειας 90° απαιτείται μια ελεύθερη επιφάνεια δαπέδου τουλάχιστον 10 m x 5 m (33' x 18').

Ανατρέξτε στην Εικόνα Η σχετικά με την τοποθέτηση του DCLE14301 σε κάθε βήμα και για τη θέση των σημαδιών που δημιουργούνται σε κάθε βήμα. Πάντα σημαδεύετε το μέσο του πάχους της δέσμης.

1. Εγκαταστήστε το αλφάδι λέιζερ σε μία γωνία του δαπέδου και ενεργοποιήστε την μπροστινή κατακόρυφη δέσμη.
2. Σημαδέψτε το μέσο της δέσμης σε τρεις θέσεις (α, β και c) πάνω στο δάπεδο κατά μήκος της γραμμής λέιζερ. Το σημάδι (b) θα πρέπει να είναι στο μέσον του μήκους της γραμμής λέιζερ.
3. Μεταφέρετε το αλφάδι λέιζερ στο σημείο (b) και ενεργοποιήστε και τις δύο κατακόρυφες δέσμες.
4. Τοποθετήστε το σημείο που τέμνονται οι δέσμες ακριβώς στο σημάδι (b) με την μπροοτινή δέσμη ευθυγραμμισμένη με το σημάδι (c).
5. Σημαδέψτε μια θέση (d) κατά μήκος της πλευρικής κατακόρυφης δέσμης σε απόσταση τουλάχιστον 5 m (18') από τη μονάδα.
6. Περιστρέψτε το αλφάδι λέιζερ πάνω από το σημάδι (b) ώστε η μπροστινή κατακόρυφη δέσμη να περνάει τώρα από το σημάδι (d).
7. Σημαδέψτε τη θέση (e) όπου η πλευρική κατακόρυφη δέσμη περνάει από το σημάδι (a).
8. Μετρήστε την απόσταση ανάμεσα στα σημάδια (α και ε). Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που παρουσιάζονται πιο κάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από ένα εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση από α σε b Επιτρεπόμενη απόσταση μεταξύ α και ε
4,0 m 3,5 mm
5,0 m 4,4 mm
6,0 m 5,3 mm
7,0 m 6,2 mm

ΕΛΛΗΝικά

Χρήση του λέιζερ (Εικ. L)

Αλφάδιασμα του λέιζερ

Εφόσον το αλφάδι λέιζερ είναι σωστά βαθμονομημένο, τότε αλφαδιάζεται αυτόματα (σε λειτουργία απασφαλισμένου εκκρεμούς). Κάθε αλφάδι λέιζερ βαθμονομείται στο εργοστάσιο ώστε να βρίσκει την οριζόντια (ή κατακόρυφη) θέση εφόσον είναι τοποθετημένο σε επίπεδη επιφάνεια με μέση κλίση ± 4° ως προς το οριζόντιο επίπεδο. Δεν χρειάζονται χειροκίνητες ρυθμίσεις.

Αν στο αλφάδι λέιζερ έχει δοθεί κλίση τέτοια ώστε να μην μπορεί να αλφαδιαστεί αυτόματα (> 4°), τότε η δέσμη λέιζερ θα αναβοσβήνει. Υπάρχουν δύο ακολουθίες αναβοσβησίματος που σχετίζονται με τη συνθήκη αλφαδιάσματος εκτός ορίων.

• Σε λειτουργία απασφαλισμένου εκκρεμούς η δίοδος λέιζερ αναβοσβήνει συνεχώς.
• Σε λειτουργία χειροκίνητης κλίσης, η δίοδος λέιζερ αναβοσβήνει τρεις φορές κάθε δέκα δευτερόλεπτα (συνολικός κύκλος) και αυτό το μοτίβο αναλαμπών επαναλαμβάνεται συνεχώς.

Αν οι δέσμες λέιζερ αναβοσβήνουν, ΤΟ ΑΛΦΑΔΙ ΛΕΙΖΕΡ ΔΕΝ ΕΙΝΑΙ ΑΛΦΑΔΙΑΣΜΕΝΟ ΣΤΗΝ ΟΡΙΖΟΝΤΙΑ (Η ΚΑΤΑΚΟΡΥΦΗ) ΔΙΕΥΘΥΝΣΗ ΚΑΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΓΙΑ ΤΟΝ ΠΡΟΣΔΙΟΡΙΣΜΟ 'Η ΤΗ ΣΗΜΑΝΣΗ ΟΡΙΖΟΝΤΙΟΥ 'Η ΚΑΤΑΚΟΡΥΦΟΥ ΕΠΙΠΕΔΟΥ.

Μικρορρύθμιση (Εικ. Α)

Το κουμπί μικρορρύθμισης 13 στο πλάι του αλφαδιού λέιζερ χρηοιμεύει για την ευθυγράμμιοη της κατακόρυφης δέσμης. Τοποθετήστε το αλφάδι λέιζερ πάνω σε μια επίπεδη επιφάνεια και περιστρέψτε το κουμπί προς τα δεξιά (δεξιόστροφα) για να περιστρέψτε το αλφάδι λέιζερ προς τα αριστερά, ή προς τα αριστερά (αριστερόστροφα) για να μετακινήσετε τη δέσμη προς τα δεξιά.

Χρήση του περιστροφικού στηρίγματος (Εικ. I, J)

Το αλφάδι λέιζερ διαθέτει ένα μαγνητικό περιοτροφικό στήριγμα 5 που είναι μόνιμα συνδεδεμένο στη μονάδα.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Τοποθετείτε το αλφάδι λέιζερ και/ή τα υριγμα τοίχου πάνω σε σταθερή επιφάνεια. Αν το αλφάδι λέιζερ πέσει, μπορεί να προκληθεί σοβαρός τραυματισμός ατόμων ή ζημιά στο εργαλείο.

• Το στήριγμα διαθέτει εγκοπή σχήματος κλειδαρότρυπας 4 ώστε να μπορεί να αναρτηθεί από καρφί ή βίδα σε οποιοδήποτε είδος επιφάνειας.
• Το στήριγμα αυτό έχει μαγνήτες 17 ώστε η μονάδα να μπορεί να αναρτηθεί από καρφί ή βίδα σε οποιοδήποτε είδος επιφάνειας. Κοινά παραδείγματα κατάλληλων επιφανειών περιλαμβάνουν χαλύβδινους ορθοστάτες πλαισίων, χαλύβδινα πλαίσια για πόρτες και χαλύβδινες δομικές δοκούς.

Πλάκα τοποθέτησης σε πολλαπλά είδη επιφανειών (Εικ. J, K)

1. Για να συνδέσετε το αλφάδι λέιζερ σε έναν ξύλινο ορθοστάτη 18, βιδώστε πρώτα την πλάκα τοποθέτησης σε πολλαπλά είδη επιφανειών 20 και στερεώστε το αλφάδι λέιζερ χρηοιμοποιώντας τους μαγνήτες του λέιζερ 17.
2. Για να συνδέσετε το αλφάδι λέίζερ σε μεταλλικό ορθοστάτη 19, τοποθετήστε την πλάκα τοποθέτησης σε πολλαπλά είδη επιφανειών 20 και τους μαγνήτες του λέίζερ 17 στις απέναντι πλευρές του μεταλλικού ορθοστάτη. Η τοποθέτηση της πλάκας τοποθέτησης σε πολλαπλά είδη επιφανειών πίσω από τον μεταλλικό ορθοστάτη θα αυξήσει σημαντικά τη μαγνητική δύναμη και την ικανότητα συγκράτησης του αλφαδιού λέίζερ.

ΣΥΝΤΗΡΗΣΗ

Αυτό το αλφάδι λέίζερ έχει σχεδιαστεί να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του εργαλείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο αὐ δρού τραυματισμού, απενεργοποιείτε το αλφάδι λέιζερ πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις και πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

• Για να διατηρήσετε την ακρίβεια της εργασίας σας, ελέγχετε συχνά το αλφάδι λέιζερ για να διασφαλίζετε ότι είναι σωστά βαθμονομημένο. Βλ. Επιτόπιος έλεγχος βαθμονόμησης.
- Οι έλεγχοι βαθμονόμησης όπως και άλλες εργασίες συντήρησης και επισκευής μπορούν να γίνουν από τα κέντρα σέρβις DEWALT.
- Μη φυλάξετε αυτό το αλφάδι λέιζερ σε περίπτωση που το αλφάδι λέιζερ είναι ακόμα υγρό. Πρέπει πρώτα να στεγνώσετε το αλφάδι λέιζερ με ένα απαλό, στεγνό πανί, πριν το φυλάξετε.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε δάστες ή άλλα σκληρά χημικά για τον καθαρισμό των μη μεταλλικών εξαρτημάτων του αλφαδιού λέιζερ. Τα χημικά αυτά μπορεί να εξασθενήσουν τα υλικά που χρησιμοποιούνται στα εξαρτήματα αυτά. Χρησιμοποιείτε ένα πανί που έχετε υγράνει ελαφρά μόνο με νερό και ήπιο απορρυπαντικό. Ποτέ μην αφήσετε να εισέλθει οποιοδήποτε υγρό στο αλφάδι λέιζερ. Ποτέ μη βυθίσετε οποιοδήποτε μέρος του αλφαδιού λέιζερ σε υγρό.

Τα εξωτερικά πλαστικά μέρη μπορούν να καθαριστούν με ένα ελαφρά υγρό πανί. Παρόλο που αυτά τα μέρη είναι ανθεκτικά σε διαλύτες, ΠΟΤΕ μη χρησιμοποιήσετε διαλύτες. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να αφαιρέσετε τυχόν υγρασία από το αλφάδι λέιζερ πριν το φυλάξετε.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Το αλφάδι λέιζερ δεν ενεργοποιείται (Εικ. Α)

• Φορτίστε πλήρως την μπαταρία.
• Αν το αλφάδι λέιζερ εκτεθεί σε εξαιρετικά υψηλές/χαμηλές θερμοκρασίες, ο μετρητής μπαταρίας 9 θα αναβοσβήνει. Ανατρέξτε στην ενότητα Θερμές και ψυχρές συνθήκες. Αν το αλφάδι λέιζερ έχει αποθηκευτεί σε πολύ υψηλές θερμοκρασίες, αφήστε το να κρυώσει. Το αλφάδι λέιζερ δεν θα υποστεί ζημιά αν πατήσετε το κουμπί ενεργοποίησης/ απενεργοποίησης πριν κρυώσει στην κανονική του θερμοκρασία λειτουργίας.

Οι δέσμες λέιζερ αναβοσβήνουν (Εικ. L, M)

Σε λειτουργία χειροκίνητης κλίσης, το αναβοσβήσιμο θα λαμβάνει χώρα 3 φορές κάθε 10 δευτερόλεπτα, ανεξάρτητα από την κλίση, για να υπενθυμίζει στον χρήστη ότι η μονάδα είναι σε λειτουργία χειροκίνητης κλίσης.

Σε απασφαλισμένη λειτουργία, αν η μονάδα λέιζερ έχει κλίση μεγαλύτερη από 4°, η μονάδα θα αναβοσβήνει κάθε δευτερόλεπτο, για να υποδεικνύει ότι ενώ βρίσκεται σε λειτουργία αυτόματου αλφαδιάσματος, έχει πολύ μεγάλη κλίση και δεν μπορεί να αλφαδιαστεί αυτόματα.

ΟΤΑΝ ΑΝΑΒΟΣΒΗΝΟΥΝ ΟΙ ΔΕΣΜΕΣ ΛΕΙΖΕΡ ΠΟΥ ΠΑΡΑΓΕΙ ΤΟ ΑΛΦΑΔΙ ΛΕΪΖΕΡ, ΑΥΤΟ ΣΗΜΑΙΝΕΙ ΟΤΙ ΟΙ ΔΕΣΜΕΣ ΔΕΝ ΕΙΝΑΙ ΟΡΙΖΟΝΤΙΕΣ Ή ΚΑΤΑΚΟΡΥΦΕΣ ΚΑΙ ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΓΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟ Ή ΣΗΜΑΝΣΗ ΤΟΥ ΟΡΙΖΟΝΤΙΟΥ Ή ΚΑΤΑΚΟΡΥΦΟΥ ΕΠΙΠΕΔΟΥ. Προσπαθήστε να αλλάξετε θέση στο αλφάδι λέιζερ τοποθετώντας το σε πιο οριζόντια επιφάνεια.

Αν η μπαταρία του αλφαδιού λέιζερ έχει χαμηλή κατάσταση φόρτισης, οι δέσμες θα αναβοσβήνουν με ένα διακριτό μοτίβο 3 γρήγορων αναλαμπών σε 1 δευτερόλεπτο που ακολουθούνται από σταθερό φωτισμό για 4 δευτερόλεπτα. Το μοτίβο αναλαμπών υποδεικνύει ότι η μπαταρία θα πρέπει να επαναφορτιστεί.

Οι δέσμες λέιζερ δεν σταματούν να κινούνται

Το αλφάδι λέιζερ είναι ένα όργανο ακριβείας. Επομένως, αν δεν έχει τοποθετηθεί σε σταθερή (και ακίνητη) επιφάνεια, το αλφάδι λέιζερ θα προσπαθεί συνεχώς να επιτύχει τη θέση αλφαδιάσματος. Αν η δέσμη δεν σταματά να κινείται, δοκιμάστε να τοποθετήσετε το αλφάδι λέιζερ σε μια πιο σταθερή επιφάνεια. Επίσης, προσπαθήστε να διασφαλίσετε ότι η επιφάνεια είναι σχετικά επίπεδη, ώστε το αλφάδι λέιζερ να είναι σταθερό.

Σέρβις και επισκευές

ΣΗΜΕΙΩΣΗ: Η αποσυναρμολόγηση του αλφαδιού λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν.

Για να διασφαλίσετε την ΑΣΦΑΛΕΙΑ και ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι επισκευές, η συντήρηση και η ρύθμιση,

ΕΛΛΗΝικά

όπως το σέρβις στην εσωτερική μλαταρία θα πρέπει να πραγματοποιούνται από εξουσιοδοτημένα κέντρα σέρβις. Το σέρβις ή η συντήρηση που εκτελούνται από μη εξειδικευμένο προσωπικό μπορεί να έχουν ως αποτέλεσμα κίνδυνο τραυματιομού. Για να εντοπίσετε το πλησιέστερό σας κέντρο σέρβις DEWALT μεταβείτε στον ιστότοπο www.2helpU.com.

Αξεσουάρ (Εικ. Ν)

Το αλφάδι λέιζερ είναι εξοπλισμένο με σπειρώματα 1/4"-20 και 5/8"-11 στην κάτω πλευρά του για να επιτρέπει χρήση με ήδη υπάρχοντα ή μελλοντικά αξεσουάρ DEWALT.

Η Εικόνα Ν δείχνει ένα παράδειγμα αξεσουάρ που πωλούνται ξεχωριοτά από αυτά τα αλφάδια λέιζερ. Χρηοιμοποιείτε μόνο αξεσουάρ DEWALT που προβλέπονται για χρήση με αυτό το προϊόν. Ακολουθείτε τις οδηγίες που συνοδεύουν το εκάστοτε αξεσουάρ.

Ανιχνευτής λέιζερ (Εικ. Ο)

Ο ανιχνευτής λέιζερ 22 επιτρέπει την ανίχνευση της γραμμής λέιζερ σε πολύ μεγαλύτερες αποστάσεις από την ορατή εμβέλεια.

DE0892G-XJ για το λέιζερ DCLE14301.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ, εκτός αυτών προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το αλφάδι λέιζερ θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με το προϊόν αυτό, θα πρέπει να χρησιμοποιείτε μόνο αξεσουάρ που συνιστά η DEWALT.

Αν χρειάζεστε οποιαδήποτε βοήθεια στην εύρεση οποιουδήποτε αξεσουάρ, απευθυνθείτε στον πλησιέστερό σας αντιπρόσωπο DEWALT ή επισκεφθείτε τον ιστότοπο www.DEWALT.eu.

Εγγύηση

Μεταβείτε στον ιστότοπο www.DEWALT.eu για τις πλέον ενημερωμένες πληροφορίες εγγύησης.

Δήλωση συμμόρφωσης ΕΕ Οδηγία σχετικά με το Ραδιοεξοπλισμό

Λέιζερ τριών γραμμών DCLE14301

Η DEWALT δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στα Τεχνικά χαρακτηριστικά είναι σε συμμόρφωση με τα εξής:

2014/53/EE, EN 61326-1:2021, EN 300 328 V2.2.2:2019, EN 62479:2010, EN 61010-1:2010/A1:2019, EN 60825-1:2014/A11:2021, EN 50689:2021.

Αυτά τα προϊόντα συμμορφώνονται επίσης με την Οδηγία 2011/65/ΕΕ. Για περισσότερες πληροφορίες επικοινωνήστε με τη DEWALT στη διεύθυνοη που ακολουθεί ή ανατρέξτε στην πίσω πλευρά του εγχειριδίου.

Ο υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και κάνει αυτή τη δήλωση για λογαριασμό της DEWALT.

Tom B. da

Tom Burdsall

Αντιπρόεδρος Τεχνικού τμήματος - HTAS

Stanley Black & Decker

Εκπρόσωπος για την ΕΕ

Stanley Black & Decker

6-8 Rue Gustave Eiffel

91423 Morangis, France (Γαλλία)

Belgique etLuxembourg België en Luxemburg	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64	[e-mail]@dewalt.be.fr
Danmark Tel: [phone] www.dewalt.dk		[e-mail]
Deutschland Tel: [phone] www.dewalt.de		[e-mail]
Ελλας Ιηλ: 00302108981616 www.dewalt.gr		[e-mail]
España Tel: [phone] www.dewalt.es		[e-mail]
France Tel: [phone] www.dewalt.fr		[e-mail]
Schweiz, Suisse, Svizzera Tel: 044 - 755 60 70 www.dewalt.ch		[e-mail]@[e-mail]
Ireland	Tel: [phone]	[e-mail]
Italia	Tel: [phone]	[e-mail]
Nederlands	Tel: [phone]	[e-mail]
Norge	Tel: [phone]	[e-mail]
Österreich	Tel: 01 - 66116 - 0	[e-mail]
Portugal	Tel: [phone]	[e-mail]
Suomi	Pun: 010 400 4333	[e-mail]
Sverige	Tel: [phone]	[e-mail]
Türkiye	Tel: [phone]	[e-mail]
United Kingdom	Tel: (+44) (0)1753 260094	[e-mail]
Australia / New Zealand	Tel: Aust 1 800 338 002Tel: NZ 0 800 339 258	[e-mail]@dewalt.co.nz
Middle East Africa	Tel: [phone]	[e-mail]
