GEBRUIKSAANWIJZING A12 Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigen hiemede dat de machine A12 aan de vermeide EU-richtlijnen beantwoord. Bij constructie en bouw werden de vermeide normen toegepast. Gemachtigde voor de samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen 43
2 Gegevens met betrekking tot het product 43
2.1 Gegevens met betrekking tot de fabrikant....43
2.2 Vermeldingen bij de accu 43
2.3 Karakterisering van de machine....43
2.4 Technische gegevens 44
2.5 Emissions 44
2.6 Leveromvang....45
2.7 Reglementair gebruik 45
3 Veiligheidsinstructies 45
3.1 Veiligheidsinstructies voor alle werkzaamheden 45
3.2 Veiligheidsinstructies bij gebruik van lange boren....45
3.3 Extra veiligheidsinstructies 46
4 Opbouw 46
4.1 Afgebeelde componenten 46
4.2 Symbolen 46
5 Bedrijf 46
5.1 Accupack, weergave van de capaciteit en de signalen....46
5.2 Accu wegnemen, plaatsen 46
5.3 Draairichting, transportbeveiliging 46
5.4 Aandrijvingstrap selecteren 47
5.5 Koppel instellen 47
5.6 In-/uitschakelen, toerental instellen 47
5.7 Gereedschapswissel 47
5.8 Led-lamp in-/uitschakelen 48
5.9 Gordelklem 48
5.10 Bit-opname 48
6 Onderhoud en reparatie 48
6.1 Opslag 48
6.2 Transport....48
6.3 Afdanking accu's/batterijen....48
7 Verhelpen van storingen 49
8 Extra toebehoren....50
9 Explosietekening en onderdelenlijst 50

1 Verklaring van de symbolen

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

voor machines met art.-nr. 91D001, 91D021

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Vermeldingen bij de accu

De CE-conformiteitsverklaring voor de accu's staat op onze homepage www.mafell.com in het onderste gedeelte bij Juridisch, Conformiteitsverklaring.

2.3 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-teken ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen

Gooi elektrowerktuigen niet in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees de gebruiksaanwijzing. Daardoor verlaagt u het verwondingsrisico.

Bescherm de accu tegen warmte, te veel zoninstraling, vuur, vorst, water en vocht. Bescherm accupacks tegen vocht!

Bescherm accupacks tegen vuur!

Er heerst explosiegevaar!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) is een producent overkoepelend accusysteem. Meer informatie vindt u onder www.cordless-alliance-system.com

De geluidsemissiemeting gebeurde conform DIN EN 62841-1 en DIN EN 62841-2-1 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.5.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-1 berekende geluidsemissiewaarden bedragen:

	Geluidsdrukniveau (LpA)	Geluidsvermogensniveau (LWA)
A12	75 dB (A)	83 dB (A)
Onzekerheid (KWA)	3 dB (A)	3 dB (A)

2.5.2 Weergave van de trillingswaarden

De typische hand-arm-trilling is kleiner dan 2,5 m/s ^4 .

De meetonzekerheid bedraagt 1,5 m/s ^2

2.6 Leveromvang

Accu-boorschroevendraaier A12 compleet met:

1 accu-schroevendraaier
1 snelwisselboorhouder
2 accu 12 M 43 (4,0 Ah)
1 oplaadapparaat
1 hoekopzetstuk
1 gordelklem
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"

De boorschroevendraaier A12 is geschikt om te boren in metaal, hout, kunststof en gelijkaardige materialen en om te schroeven en draadtappen.

Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk.

Om het apparaat reglementair te gebruiken moeten de door MAFELL voorgeschreven gebruiks-, onderhoudsen reparatie-instructies nageleefd worden.

Reparatiewerkzaamheden moeten door de MAFELL-handelaar resp. de MAFELL-klantenservice worden uitgevoerd.

De in het desbetreffende gebruiksland geldige veiligheidsbepalingen alsook de overige algemeen erkende arbeidsmedische en veiligheidstechnische regels moeten worden opgevolgd.

Eigenmachtige veranderingen aan het toestel sluiten een aansprakelijkheid door de fabrikant voor hieruit voortvloeiende beschadigingen uit.

Gebruik alleen originele Mafell-/CAS-occupacks en toebehoren.

3 Veiligheidsinstructies

Gevaar

Elektrische apparatuur kan bij ondeskundig gebruik gevaarlijk zijn.

Let u vandaar steeds op de in dit hoofdstuk samengevatte veiligheidsinstructies en op de in het gebruiksland geldige veiligheidsbepalingen!

Lees ook de veiligheidsinstructies in het meegestuurde document 070500 „Veiligheidsinstructies“ (conform norm 62841-1).

3.1 Veiligheidsinstructies werkzaamheden

voor

alle

• Draag gehoorbescherming bij het gebruik van boorschroevendraaiers. De inwerking van lawaai kan gehoorverlies veroorzaken.
• Houd het apparaat aan de geïsoleerde grepen vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen kan raken. Het contact met een spanningvoerende leiding kan ook metaaldelen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.

3.2 Veiligheidsinstructies bij gebruik van lange boren

• Start het boorproces altijd met een laag toerental en terwijl de boor contact heeft met het werkstuk.
• Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegestane. Bij hogere toerentallen kan de boor gemakkelijk buigen als ze (zonder contact met het werkstuk) vrij kan draaien en daardoor verwondingen veroorzaken.

- Oefen geen overmatige druk en alleen druk in de lengte ten opzichte van de boor uit. Boren kunnen buigen en daardoor breken of controleverlies en verwondingen veroorzaken.

3.3 Extra veiligheidsinstructies

• Vergewis u ervan dat de machine bij het insteken van de accu uitgeschakeld is.
• Neem de accu's uit de machine vooraleer u een instelling, aanpassing, onderhoud of reiniging uitvoert.
• Stoffen van materialen zoals loodhoudende laklagen, bepaalde houtsoorten, mineralen en metaal kunnen schadelijk zijn voor de gezondheid. Aanraken of inademen van dat stof kan allergische reacties en/of aandoeningen van de luchtwegen van de gebruiker of naburige personen veroorzaken.
• Gebruik indien mogelijk een stofafzuiging.
• Zorg voor een goede verluchting van de werkplek.
• Er wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.
• Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
• Beveilig het werkstuk tegen verschuiven, bv. met spanvoorzieningen.
• Led-lamp (afb. 1, 10): Kijk niet direct naar de ledstraling met optische instrumenten
• Draag bij alle werkzaamheden altijd een veiligheidsbril.

4 Opbouw

4.1 Afgebeelde componenten (zie afb. 1).

(1) Verwisselbaar opzetstuk (boorkop)
(2) Stelring – koppelselectie
(3) Schuifschakelaar - snelheid 1 of 2
(4) Draairichtingschakelaar, tweezijdig
(5) Bitopname
(6) Gordelklem, tweezijdig te gebruiken
(7) Toets - capaciteitsindicatie
(8) Accu
(9) Capaciteits- en signaalindicatie
(10) Led-lampje
(11) Schakeldrukker

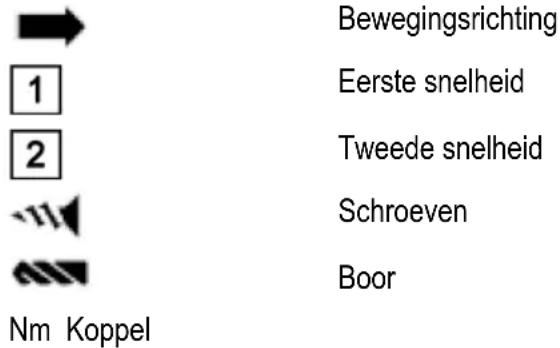

4.2 Symbolen

→ 1 2 Nm Koppel Bewegingsrichting Eerste snelheid Tweede snelheid Schroeven Boor

5 Bedrijf

5.1 Accupack, weergave van de capaciteit en de signalen

(zie afb. 1).

• Laad de accu voor gebruik op.
• Laad de accu bij een dalend vermogen opnieuw op.
• Om laadtoestand van de accu opte vragen, drukt u o de toets (7). Lees de capaciteit af op de ledlampen (9).
• Als er een led-lamp (9) knippert, is de accu bijna leeg. Laad hem terug op.
• De optimale opbergtemperatuur ligt tussen 10 °C en 30 °C

5.2 Accu wegnemen, plaatsen

(zie afb. 2).

Wegnemen: Druk de ontgrendeling (12) in en trek de accu (8) er naar voren uit.

Plaatsen: Schuif de accu op tot hij vastklikt

5.3 Draairichting, transportbeveiliging

(zie afb. 1).

$$ R = \text { r e c h t s l o o p } $$

$$ L = \text { linksloop } $$

$$ 0 = \text { middelste stand: Transportbeveiliging } $$

$$ (\text { inschakelvergrendeling }) $$

5.4 Aandrijvingstrap selecteren

(zie afb. 1).

Bedien de schakelaar (3) enkel bij een stilstaande motor!

1

1e versnelling: laag toerental, hoog koppel; bij voorkeur om te schroeven

2

2e versnelling: hoog toerental; bij voorkeur om te boren

5.5 Koppel instellen

(zie afb. 1).

Stel het koppel in door aan de stelring (2) te draaien.

1 - 10 = Koppelbegrenzing (instelbereik 0,5 - 5 Nm)

= Stel de boorfase in (max. koppel, zonder koppelbegrenzing). Zorg ervoor dat u de spindel niet blokkeert om overbelasting van de motor te vermijden

5.6 In-/uitschakelen, toerental instellen

(zie afb. 1).

Inschakelen: Druk de schakeldrukker (11) in en houd hem ingedrukt. Het toerental kan op de schakeldrukker door de indrukdiepte veranderd worden.

Uitschakelen: Laat de schakeldrukker (11) los.

5.7 Gereedschapswissel

Gebruik alleen hoogwaardige gereedschappen die geschikt zijn voor de optredende krachten en koppels! Afgebroken gereedschappen veroorzaken defecten van de machine. Voor de reparatie wendt u zich tot de klantendiensten voor MAFELL-elektrogereedschappen.

De spindel maakt een snelle wissel mogelijk tussen de opbouwtoebehoren en een directe 14 -zeskantopname.

Opbouwstuk wegnemen: (zie afb. 3) Trek de vergrendelingsring (13) naar voren en trek het opzetstuk naar voren weg.

Opbouwstuk aanbrengen: Trek de

vergrendelingsring (13) naar voren en schuif het opzetstuk tot de aanslag op de spindel. (Indien nodig draait u het opzetstuk lichtjes heen en weer.)

Opbouw draaien: Met het hoek- en excenteropzetstuk (speciale toebehoren) kan u de hoek van het opzetstuk instellen in stappen van 30° ten opzichte van de as.

Trek daartoe de vergrendelingsring (13) naar voren en draao het opzetstuk in de gewenste positie tot het terug vastklikt

5.7.1 Snelwissel-boorkop

(zie afb. 1).

Boorkop openen: Draai de boorkop (1) in draairichting

Plaats het gereedschap zo diep mogelijk in de geopende boorkop. Draai de boorkop (1) in draairichting, tot het gereedschap vastzit.

5.7.2 Hoekopzetstuk

Met het hoekopzetstuk kan u werken in een rechte hoek met de as van de draaier.

Monteer gereedschappen direct via de 14 "-zeskantopname of door de boorkop of bithouder aan te brengen.

5.7.3 Snelwissel-bithouder (extra toebehoren)

Bit plaatsen: Schuif de bit in de bithouder tot deze hoorbaar vastklikt.

Bit wegnemen: Trek de huls aan de bithouder naar voren tot hij vastklikt en neem de bit weg.

5.7.4 Excenter-opzetstuk (extra toebehoren)

Met het excenteropbouwstuk kan u dicht bij de rand van binnenhoeken werken.

Gereedschap plaatsen: Trek de huls aan de houder terug en plaats het gereedschap tot de aanslag in de 14 "-zeskantopname.

Gereedschap wegnemen: Trek de huls aan de houder terug en neem het gereedschap weg

5.8 Led-lamp in-/uitschakelen

(zie afb. 1).

• Druk de schakeldrukker (11) om de led-lamp (10) in te schakelen.
• Nadat u de schakeldrukker heeft losgelaten (11), brandt de led-lamp (10) nog gedurende ongeveer 5 seconden en gaat dan uit.

5.9 Gordelklem

Voor een gemakkelijkere hantering van de gordelklem neet u de accu weg (zie hfst. 5.2)

(zie afb. 4).

Afnemen:

• Druk de gordelklem (6) aan de achterkant samen.
• Zwenk hem uit de achterste opening.
• Ontspan de gordelklem en neem hem uit de voorste opening.

Aanbrengen:

• Druk de gordelklem (6) samen en zet hem in de voorziene openingen.
• De gordelklem (6) kan aan beide zijden gemonteerd worden

5.10 Bit-opname

(zie afb. 1).

In de bithouder kunnen (5) aan beide kanten telkens twee schroefbits opgenomen worden.

6 Onderhoud en reparatie

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

Houd het apparaat altijd schoon.

Als het apparaat ondanks zorgvuldige productie- en controleprocedures toch uitvalt, moet u de reparatie laten uitvoeren door een geautoriseerde klantendienst voor MAFELL-elektrogereedschap.

Bewaar het apparaat droog en beschermd tegen vorst. Gebruik enkel toebehoren en reserveonderdelen van MAFELL. Laat de onderdelen waarvan de vervanging in de gebruiksaanwijzing niet beschreven zijn, vervangen bij een MAFELL-klantendienst.

6.1 Opslag

Reinig de machine zorgvuldig als u ze lange tijd niet gebruikt. Spuit blanke metaaldelen in met roestwerend middel.

6.2 Transport

De ingebouwde Li-ionen-accu's zijn onderworpen aan de eisen van de wet op gevaarlijke goederen. De accu's kunnen door de eigenaar zonder extra verplichtingen op de weg getransporteerd worden.

Bij verzending door derden (bv.: luchttransport of vervoer) moet u rekening houden met bijzondere eisen aan de verpakking en de kenmerking. Hier moet bij de voorbereiding van de zending een beroep gedaan worden op een luchtvrachtexpert.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat hij niet kan bewegen in de verpakking.

Neem ook eventuele andere nationale voorschriften in acht.

6.3 Afdanking accu's/batterijen

Elektrogereedschap, accu's, toebehoren en verpakkingen moeten milieuvriendelijk gerecycleerd worden.

Gooi elektrogereedschap en accu's/batterijen niet bij het huisafval!

Alleen voor EU-landen:

Volgens de Europese richtlijn 2002/96/EG moeten onbruikbaar geworden elektrogereedschappen en conform de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen gescheiden verzameld en milieuvriendelijk gerecycleerd worden.

Dien onbruikbaar geworden accu's/batterijen direct in bij:

Duitsland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Duitsland

Accu's/batterijen:

Li-lon:

Neem de instructies in de paragraaf „Transport“ in acht, pagina 48.

Technische wijzigingen voorbehouden

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken voor opgetreden storingen en het verhelpen hiervan vereist steeds meer aandacht en voorzichtigheid.

Als de machine zichzelf uitschakelt, heeft de elektronica de zelfbeschermingsmodus geactiveerd. Ondanks die beschermingsfunctie kan bij bepaalde toepassingen een overbelasting optreden met als gevolg een beschadiging van de machine.

Hieronder vindt u enkele vaak voorkomende storingen en hun oorzaken. Bij verdere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Machine schakelt uit en een led van de capaciteitsweergave (9) knippert.	Accu is bijna leeg.De elektronica beschermt de accu tegen volledige ontlading.	Laad de accu op.
Machine schakelt uit en kan niet opnieuw ingeschakeld worden. Er weerklinkt een waarschuwingssignaal en de led-lamp (10) knippert.	OverbelastingDoor een langdurige belasting werd de machine of de accu oververhit.	Signaal gaat uit nadat u de schakeldrukker (11) heeft losgelaten.Laat de machine of de accu afkoelen.Opmerking: Na een onbelaste herstart koelt de machine sneller af.
Machine schakelt uit. Er weerklinkt een waarschuwingssignaal en de led-lamp (10) knippert.Machine start terug bij een nieuwe inschakeling.	Te hoge stroomsterkte.Dat leidt tot de uitschakeling van de machine, bv. bij langdurige blokkering.	Schakel de machine uit door de schakeldrukker (11) los te laten.Vervolgens kan u de machine terug inschakelen en verderwerken.Probeer om verdere blokkeringen te vermijden.

8 Extra toebehoren

• Accu 12 M 43 LiHD Best.-nr. 094508
• APS M oplaadapparaat - GB Best.-nr. 094493
• APS M oplaadapparaat Best.-nr. 094492
• APS M+ snellader Best.-nr. 094509
• APS M+ snellader - GB Best.-nr. 094511
• Hoekopzetstuk A-SWV 10 Best.-nr. 206773
• Boorhouder A-SBF 10 Best.-nr. 209338
• Quick-bithouder A-SBH Best.-nr. 206766
• Excenteropbouwstuk A-SEV Best.-nr. 209339

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com
