Type de produit	Perceuse-visseuse sans fil
Marque	Mafell
Modèle	A12
Tension nominale	12 V
Vitesse à vide (1re vitesse)	0 – 510 tr/min
Vitesse à vide (2e vitesse)	0 – 1710 tr/min
Couple max (souple)	18 Nm
Couple max (dur)	45 Nm
Diamètre de perçage max (acier)	10 mm
Diamètre de perçage max (bois)	25 mm
Diamètre max du mandrin	10 mm
Poids (avec batterie, sans mandrin)	1 kg
Type de batterie	Li-ion CAS 12 V, 4,0 Ah
Chargeur inclus	Oui (modèle selon version)
Équipement standard	2 batteries, chargeur, adaptateur angulaire, clip de ceinture, mandrin à changement rapide
Utilisation conforme	Perçage du métal, bois, plastique ; vissage et taraudage
Niveau de pression acoustique	75 dB(A)
Niveau de puissance acoustique	83 dB(A)
Vibration main-bras typique	< 2,5 m/s²
Entretien	Nettoyer régulièrement ; stocker au sec et à l'abri du gel
Sécurité	Porter protection auditive et lunettes ; ne pas observer directement le LED
Accessoires optionnels	Batteries supplémentaires, chargeurs rapides, adaptateur excentrique, porte-embout rapide

FOIRE AUX QUESTIONS - A12 Mafell

Comment recharger la batterie de la visseuse A12 ?

Rechargez la batterie avant la première utilisation ou dès que la puissance diminue. Utilisez le chargeur fourni (APS M ou rapide). La température de stockage optimale se situe entre 10 °C et 30 °C. Pour vérifier l'état de charge, appuyez sur la touche indicateur (7) : les LED (9) indiquent le niveau. Si une LED clignote, la batterie est presque vide.

Comment sélectionner la vitesse de rotation ?

Utilisez le tiroir de commande (3) pour choisir entre deux vitesses. 1re vitesse (0-510 tr/min) : couple élevé, idéal pour le vissage. 2e vitesse (0-1710 tr/min) : régime élevé, préféré pour le perçage. N'actionnez le tiroir que lorsque le moteur est arrêté.

Comment régler le couple de vissage ?

Tournez la bague de réglage (2) pour présélectionner le couple. Les positions 1 à 10 correspondent à une plage de 0,5 à 5 Nm (limitation de couple). La position avec le symbole de perçage (mandrin) donne le couple maxi sans limitation. Évitez de bloquer la broche pour ne pas surcharger le moteur.

Comment changer le mandrin ou un accessoire ?

La broche permet un changement rapide. Pour retirer l'adaptateur, tirez la bague de verrouillage (13) vers l'avant et dégagez l'accessoire. Pour installer, tirez la bague, insérez l'accessoire jusqu'en butée et relâchez. Vous pouvez aussi utiliser le mandrin à changement rapide (1) en tournant la bague.

Comment utiliser l'adaptateur angulaire ?

L'adaptateur angulaire permet de travailler perpendiculairement à l'axe de vissage. Montez l'outil directement dans le logement à six pans de 14" ou insérez le mandrin de perceuse. Pour régler l'angle, tirez la bague de verrouillage (13) et tournez l'adaptateur par pas de 30° jusqu'à l'encliquetage.

Que faire si la machine s'arrête et une diode clignote ?

Si une diode de l'affichage de charge (9) clignote, la batterie est presque vide. Rechargez-la. Si la machine s'arrête avec un signal d'avertissement et que le LED (10) clignote, il y a surcharge : relâchez la gâchette, laissez refroidir la machine ou la batterie, puis réenclenchez. En cas de blocage, coupez et redémarrez.

Comment allumer l'éclairage LED ?

L'éclairage LED (10) s'allume automatiquement lorsque vous appuyez sur la détente d'interrupteur (11). Après avoir relâché la gâchette, la LED reste allumée environ 5 secondes puis s'éteint. Ne regardez pas directement le rayonnement LED avec des instruments optiques.

Comment monter ou retirer le clip de ceinture ?

Retirez d'abord la batterie (voir section 5.2). Pour retirer le clip, comprimez-le sur la partie arrière, pivotez-le pour le dégager de l'ouverture arrière, puis retirez-le de l'ouverture avant. Pour l'installer, comprimez-le et insérez-le dans les ouvertures. Le clip peut être monté des deux côtés.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection auditive et des lunettes de protection. Tenez l'appareil par les surfaces isolées si vous travaillez près de câbles cachés. Utilisez un aspirateur de poussières et un masque respiratoire P2 lors de la production de poussières. Ne modifiez pas l'appareil et n'utilisez que des accessoires Mafell d'origine.

Comment entretenir la visseuse A12 ?

Maintenez l'appareil propre et sec. Stockez-le dans un endroit sec et à l'abri du gel. Pour un stockage prolongé, nettoyez soigneusement et vaporisez les parties métalliques nues avec un anticorrosion. Les réparations doivent être confiées à un service après-vente agréé Mafell. N'utilisez que des pièces de rechange Mafell.

MODE D'EMPLOI A12 Mafell

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d'être à l'origine de décharges électriques, d'incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les relire à tout moment.

AVVERTENZA

F - Déclaration CE de conformité

Nous déclarons par la présente que la machine A12 est conforme aux directives CE applicables comme suit. Lors de la construction, les règlements suivants ont été utilisés. Plénipotentiaires pour l'assemblage des documentations techniques: Mafell AG

1 Explication des pictogrammes....25
2 Données caractéristiques....25
2.1 Identification du constructeur 25
2.2 Informations sur le bloc batterie 25
2.3 Identification de la machine....25
2.4 Caractéristiques techniques 26
2.5 Émissions 26
2.6 Équipement standard 27
2.7 Utilisation conforme....27
3 Consignes de sécurité....27
3.1 Consignes de sécurité pour tous les travaux....27
3.2 Consignes de sécurité pour l'utilisation de mèches longues....28
3.3 Consignes de sécurité supplémentaires 28
4 Configuration 28
4.1 Composants illustrés 28
4.2 Pictogrammes 28
5 Fonctionnement....28
5.1 Bloc batterie, indicateur de charge et signaux 28
5.2 Retrait, insertion de la batterie 29
5.3 Sens de rotation, sécurité de transport 29
5.4 Sélection du rapport de vitesse 29
5.5 Réglage du couple 29
5.6 Mise en marche/arrêt, réglage de la vitesse 29
5.7 Changement d'outil....29
5.8 Allumage/extinction de l'éclairage LED 30
5.9 Clip de ceinture 30
5.10 Logement d'embout....30
6 Entretien et maintenance 30
6.1 Stockage 30
6.2 Transport 30
6.3 Élimination des batteries/piles....31
7 Élimination des défauts 31
8 Accessoires supplémentaires....32
9 Schéma éclaté et liste de pièces de rechange....32

1 Explication des pictogrammes

Ce pictogramme figure à chaque endroit indiquant des consignes relatives à votre sécurité.

Leur non respect peut entraîner des blessures très graves.

Ce symbole signale la présence d'une situation présentant des risques possibles

qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres bien matériels dans ses alentours.

Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.

2 Données caractéristiques

pour les machines portant le n° d'art. 91D001, 91D021

2.1 Identification du constructeur

MAFELL AG, Beffendorfer Strasse 4, D-78727 Oberndorf / Neckar, Téléphone +49 (0)7423/812-0, Fax [phone], e-mail [e-mail]

2.2 Informations sur le bloc batterie

Vous trouverez la déclaration de conformité CE relative aux blocs batterie sur notre site Internet www.mafell.com, en bas de page, sous Mentions légales, Déclaration de conformité.

2.3 Identification de la machine

Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.

Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe I de la directive pour les machines

Seulement pour les pays de l'Union Européenne

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux équipements électriques ou électroniques usés et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.

Lire la notice d'emploi. Ceci réduit le risque de blessures.

Protéger la batterie contre la chaleur, le rayonnement solaire intensif, le feu, le gel, l'eau et l'humidité.

Mettre les blocs batterie à l'abri de l'humidité !

Protéger les blocs batterie du feu !

Risque d'explosion !

Cordless Alliance System (=CAS) est un système sans fil commun à plusieurs fabricants. Vous trouverez de plus amples informations à ce sujet dans le site www.cordless-alliance-system.com

2.4 Caractéristiques techniques

Type : A12

Tension	V	12
Vitesse niveau 1	t/min	0-510
Vitesse niveau 2	t/min	0-1710
Couple (souple)	Nm	18
Couple (dur)	Nm	45
Diamètre maxi du mandrin de perceuse	mm	10
Diamètre mini du mandrin de perceuse	mm	1,5
Diamètre de perçage maxi
Acier	mm	10
Bois	mm	25
Poids kg		1 (avec bloc batterie, sans mandrin de perceuse)

2.5 Émissions

Les émissions sonores indiquées ont été mesurées conformément à DIN EN 62841-1 et DIN EN 62841-2-1 et peuvent être utilisées pour comparer avec un autre outil électrique et faire une évaluation préliminaire de l'exposition.

Danger

Pendant l'utilisation réelle de l'outil électrique, il est possible que les émissions sonores diffèrent par rapport aux valeurs indiquées, ceci dépendant de la manière dont l'outil électrique est utilisé et, en particulier, du type de pièce à usiner.

Par conséquent, toujours porter une protection auditive, même lorsque l'outil électrique fonctionne sans charge !

2.5.1 Niveau sonore

Les niveaux d'émission sonores tels que définis par EN 62841-1 et EN 62841-2-1 s'élèvent à :

	Niveau de pression acoustique ( L_pA )	Niveau de puissance acoustique ( L_WA )
A12	75 dB (A)	83 dB (A)
Incertitude ( K_WA )	3 dB (A)	3 dB (A)

2.5.2 Valeurs de vibration

La vibration typique main-bras est inférieure à 2,5 m/s ^2 .

L'incertitude de mesurage s'élève à 1,5 m/s ^2

2.6 Équipement standard

Perceuse-visseuse sans fil A12 complète, avec :

1 perceuse sans fil
2 batterie 12 M 43 (4,0 Ah)
1 chargeur
1 adaptateur angulaire
1 clip de ceinture
1 notice d'emploi
1 livret « Consignes de sécurité »

1 mandrin de perceuse à changement rapide

2.7 Utilisation conforme

La perceuse-visseuse A12 convient au perçage du métal, du bois, du plastique et de matériaux similaires, ainsi qu'au vissage et au taraudage.

Toute autre utilisation que celle précédemment décrite sera qualifiée de non conforme. La responsabilité du fabricant ne pourra pas être mise en cause en cas de dommages résultant d'une utilisation non conforme.

Pour utiliser l'appareil de façon conforme, respecter les conditions d'exploitation, de maintenance et de remise en état prescrites par MAFELL.

Les opérations de remise en état doivent être effectuées par les dépositaires agréés de MAFELL ou par les stations de service après vente MAFELL.

Les consignes de sécurité en vigueur dans le pays d'utilisation correspondant ainsi que les autres réglementations reconnues en matière de technique de sécurité et de médecine du travail doivent être respectées.

Tout modification de l'appareil de son propre chef dégagera le fabricant de toute responsabilité en cas de dommages consécutifs.

N'utiliser que des blocs batteries CAS et accessoires d'origine Mafell.

3 Consignes de sécurité

Danger

S'ils ne sont pas utilisés dans le cadre de leur utilisation conforme, les appareils électriques risquent d'être dangereux. C'est la raison pour laquelle les consignes de sécurité mentionnées dans le présent chapitre doivent être toujours respectées, de même que les prescriptions de sécurité en vigueur dans le pays de l'utilisateur !

Lire également les consignes de sécurité dans le livret 070500

« Consignes de sécurité » joint

(selon la norme 62841-1).

3.1 Consignes de sécurité pour tous les travaux

• Porter une protection auditive lors de l'utilisation de perceuses-visseuses. Le développement de bruit peut être à l'origine d'une perte de l'audition.
• Tenir l'appareil au niveau des surfaces isolées de l'appareil, en effectuant des travaux au cours desquels l'outil utilisé risque de rencontrer des câbles électriques dissimulés. Le contact avec un câble sous tension risque de mettre les parties métalliques de l'appareil sous tension et de provoquer une décharge électrique.

3.2 Consignes de sécurité pour l'utilisation de mèches longues

• Commencer toujours à percer à faible vitesse et pendant que la mèche se trouve en contact avec la pièce.
• Ne jamais travailler à une vitesse supérieure à la vitesse maximale autorisée pour la perceuse. À des vitesses plus élevées, la mèche risque de se tordre facilement si on la laisse tourner librement (sans contact avec la pièce à usiner) et de provoquer des blessures.
• N'exercer aucune pression excessive et uniquement dans le sens longitudinal de la perceuse. Les mèches risquent de se voiler et de se rompre ou d'être à l'origine d'une perte de contrôle et de blessures.

3.3 Consignes de sécurité supplémentaires

• En insérant le bloc batterie, s'assurer que la machine est arrêtée.
• Retirer les blocs batteries de la machine, avant de procéder à de quelconques réglages, modifications, opérations de maintenance ou de nettoyage.
• Les poussières de matériaux tels que la peinture à base de plomb, certaines variétés de bois, minéraux et métaux risquent de porter préjudice à la santé. Le contact avec des poussières ou leur inhalation risque de provoquer des réactions allergiques et/ou des maladies de l'appareil respiratoire de l'utilisateur ou de personnes se trouvant à proximité.
• Utiliser un aspirateur de poussières, dans la mesure du possible.
• Veiller à une bonne ventilation du poste de travail.
• Il est recommandé de porter un masque respiratoire satisfaisant à la classe filtrante P2.
• Respecter les directives en vigueur dans le pays concerné pour les matériaux à usiner.
• Sécuriser la pièce contre le glissement, p. ex. à l'aide de dispositifs de serrage.
• Éclairage LED (ill 1, 10) : ne pas directement observer le rayonnement LED avec des instruments optiques.
• Toujours porter des lunettes de protection pour effectuer tous les travaux.

4 Configuration

4.1 Composants illustrés (Voir ill. 1)

(1) Mandrin de perceuse (interchangeable)
(2) Bague de réglage – présélection du couple
(3) Tiroir de commande - 1e ou 2e vitesse
(4) Commutateur du sens de rotation, des deux côtés
(5) Logement d'embout
(6) Clip de ceinture, utilisable des deux côtés
(7) Touche indicateur de charge
(8) Batterie
(9) Indicateur de charge et signaux
(10) Éclairage LED
(11) Détente d'interrupteur

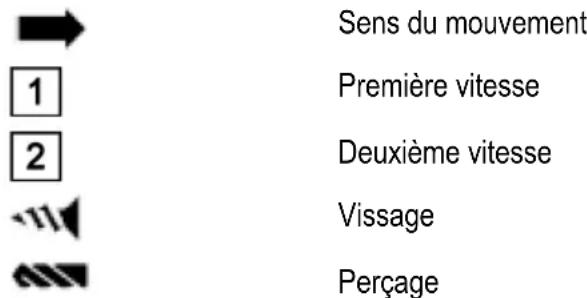

4.2 Pictogrammes

Nm Couple

5 Fonctionnement

5.1 Bloc batterie, indicateur de charge et signaux (Voir ill. 1)

• Recharger la batterie avant l'utilisation.
• Recharger la batterie en cas de perte de puissance.
• Pour connaître l'état de chargement du bloc batterie, presser la touche (7). Relever la capacité au niveau des éclairages LED (9).
• Le bloc batterie est presque vide si un éclairage LED (9) clignote. Le recharger.
• La température de stockage optimale se situe entre 10 °C et 30 °C.

5.2 Retrait, insertion de la batterie

(Voir ill. 2)

Retrait : presser sur le déverrouillage (12) et retirer le bloc batterie (8) vers l'avant.

Remplacement : Insérer le bloc batterie jusqu'à ce qu'il s'encliquette.

5.3 Sens de rotation, sécurité de transport

(Voir ill. 1)

R = marche à droite

L = marche à gauche

0 = position centrale : sécurité de transport

(blocage d'enclenchement)

5.4 Sélection du rapport de vitesse

(Voir ill. 1)

N'actionner le tiroir de commande (3) que pendant l'arrêt du moteur !

1

1e vitesse : faible régime, haut couple; de préférence pour le vissage

2

2e vitesse : haut régime ; de préférence pour le perçage

5.5 Réglage du couple

(Voir ill. 1)

Régler le couple en faisant tourner la bague de réglage (2).

1...10 = Limitation du couple (plage de réglage 0,5 - 5 Nm)

= réglage de la vitesse de perçage (couple maxi, sans limitation de couple). Ne pas bloquer la broche afin d'éviter une surcharge du moteur.

5.6 Mise en marche/arrêt, réglage de la vitesse

(Voir ill. 1)

Mise en marche : appuyer sur la détente d'interrupteur (15) et la maintenir appuyée. La vitesse de rotation peut être modifiée par la pression plus à fond de la détente d'interrupteur.

Arrêt : relâcher la détente d'interrupteur (11).

5.7 Changement d'outil

N'utiliser que des outils de haute qualité, convenant aux forces et couples appliqués ! Tout bris d'outil entraîne la défaillance de la machine. Pour la remise en état, s'adresser aux stations de service après vente d'outils électriques MAFELL.

La broche permet un changement rapide entre les accessoires, ainsi qu'une insertion directe à six pans de 14 “.

Retrait de l'adaptateur : (voir ill. 3) tirer la bague de verrouillage (13) vers l'avant et dégager le mandrin vers l'avant.

Mise en place de l'adaptateur : tirer la bague de verrouillage (13) vers l'avant et insérer le mandrin jusqu'en butée sur la broche. (Faire aller et venir légèrement le mandrin en le tournant, si nécessaire).

Rotation de l'adaptateur : L'adaptateur angulaire et excentrique (accessoire spécial) permet le réglage du mandrin en pas de 30° par rapport à l'axe de vissage.

Tirer pour cela la bague de verrouillage vers l'avant et faire tourner l'adaptateur dans la position voulue, jusqu'à ce qu'il s'encliquette.

5.7.1 Mandrin de perceuse à changement rapide (Voir ill. 1)

Ouverture du mandrin de perceuse : Tourner le mandrin (1) dans le sens de la rotation .

Insérer l'outil de travail le plus profondément possible dans le mandrin ouvert. Tourner le mandrin (1) dans le sens de la rotation jusqu'à ce que l'outil soit bien serré.

5.7.2 Adaptateur angulaire

L'adaptateur angulaire permet de travailler de manière perpendiculaire à l'axe de vissage.

Monter l'outil de travail soit directement à l'aide du logement à six pans de 14 “, soit en insérant le mandrin de perceuse ou le porte-embouts.

5.7.3 Porte-embouts à changement rapide (accessoire spécial)

Insertion de l'embout : insérer l'embout dans le porte-embout, jusqu'à ce que ce dernier s'encliquette de manière audible.

Retrait de l'embout : tirer la douille du logement d'embout vers l'avant jusqu'à ce qu'elle s'encliquette et retirer l'embout.

5.7.4 Adaptateur excentrique (accessoire spécial)

L'adaptateur excentrique permet de travailler près du bord de coins intérieurs.

Mise en place de l'outil : repousser la douille au niveau du logement et insérer l'outil jusqu'en butée dans le logement à six pans de 1/4".

Retrait de l'outil : Repousser la douille au niveau du logement et retirer l'outil.

5.8 Allumage/extinction de l'éclairage LED

(Voir ill. 1)

• Appuyer sur la détente d'interrupteur (11) pour enclencher l'éclairage LED (10).
• Une fois la détente d'interrupteur (11) relâchée, l'éclairage LED (10) s'allume pendant 5 s environ, puis s'éteint de nouveau.

5.9 Clip de ceinture

Retirer le bloc batterie (voir point 5.2) pour simplifier la manipulation du clip de ceinture

(voir ill. 4)

Retrait :

• Comprimer le clip de ceinture (6) sur la partie arrière.
• Le pivoter pour le dégager de l'ouverture arrière.
• Détendre le clip de ceinture et le retirer de l'ouverture avant.

Insertion :

• Comprimer le clip de ceinture (6) et l'insérer dans les ouvertures prévues.
• Le clip de ceinture (6) peut être monté des deux côtés.

5.10 Logement d'embout

(Voir ill. 1)

Deux embouts visseurs peuvent être logés dans chacun des deux côtés du porte-embout (5).

6 Entretien et maintenance

Danger

Retirer le bloc batterie de procéder à des travaux de maintenance.

Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien.

Toujours maintenir l'appareil en parfait état de propreté.

Si, malgré une fabrication et un contrôle minutieux, l'appareil venait à tomber en panne, ne confier la réparation qu'à une station de service après vente agréée pour outils électriques MAFELL.

Conserver l'appareil dans un endroit sec et à l'abri du gel.

N'utiliser que des accessoires et pièces de rechange MAFELL. Confier le remplacement des composants non décrits dans le présent manuel à une station de service après vente MAFELL.

6.1 Stockage

Nettoyer soigneusement la machine si elle ne doit pas servir pendant une période prolongée. Vaporiser les parties nues du métal avec un agent anticorrosion.

6.2 Transport

Les blocs batteries Li-ion contenus sont soumis aux impératifs de la législation sur les marchandises dangereuses. Les blocs batteries peuvent être transportés sur route par l'utilisateur sans support supplémentaire.

Dans le cas d'une expédition par tierce personne (p. ex.: transport aérien ou routier), les exigences particulières posées à l'emballage et au marquage doivent être respectées. Pour cela, il faut faire appel à un expert en matière de denrées dangereuses lors de la préparation à l'expédition.

N'expédier les blocs batteries que si le boîtier est intact. Masquer les contacts mis à nu et emballer le bloc batterie de manière à ce qu'il ne risque pas de bouger dans l'emballage.

Respecter également toute autre réglementation nationale éventuelle.

6.3 Élimination des batteries/piles

Les outils électriques, blocs batteries, accessoires et emballages devraient être recyclés dans le respect de l'environnement.

Ne jeter ni outils électriques, ni blocs batterie/piles dans les ordures ménagères !

Seulement pour les pays de l'UE :

conformément à la directive européenne 2002/96/CE, les outils électriques devenus inutilisables et, conformément à la directive européenne 2006/66/CE, les blocs batteries/piles défectueux ou usagés doivent être collectés déparément et recyclés dans le respect de l'environnement.

Remettre blocs batteries/piles devenus inutilisables directement à :

Allemagne

Stiftung

GRS Batterien

Heidenkampsweg 44

D-20097 Hambourg

Allemagne

Blocs batteries/piles :

Lithium-ions :

Respecter les remarques faites dans la section « Transport », page 30.

Sous réserve de modifications techniques.

7 Élimination des défauts

Danger

La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières.

Si la machine se coupe d'elle-même, le système électronique a alors activé le mode d'auto-protection. Malgré cette fonction de protection, il peut arriver qu'une surcharge se produise, dans le cas de certaines applications, et qu'elle soit par conséquent à l'origine d'un endommagement de la machine.

Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL.

Dérangement	Cause	Remède
La machine se coupe et une diode de l'affichage de chargement (9) clignote.	Bloc batterie presque vide.Le système électronique protège le bloc batterie contre une décharge intégrale.	Recharger la batterie.
La machine s'arrête et ne redémarre pas. Un signal d'avertissement retentit et l'éclairage LED (10) clignote.Dérangement Cause Remède	SurchargeÀ la suite d'une sollicitation prolongée, la machine ou le bloc batterie a surchauffé.	Le signal disparaît après le relâchement de la détente d'interrupteur (11).Laisser refroidir la machine ou le bloc batterie.Remarque : Après la remise en marche, la machine refroidit plus vite.
La machine s'arrête. Un signal d'avertissement retentit et l'éclairage LED (10) clignote.Après une remise en marche, la machine redémarre.	Intensité électrique trop élevée.Cette dernière provoque la coupure de la machine, p. ex. en cas de blocage prolongé.	Couper la machine en relâchant la détente d'interrupteur (11).Après quoi la machine peut être réenclenchée et le travail peut se poursuivre.Essayer d'éviter des blocages supplémentaires.

8 Accessoires supplémentaires

• Batterie 12 M 43 LiHD Réf. 094508
• Chargeur APS M - GB Réf. 094493
• Chargeur APS M Réf. 094492
• Chargeur rapide APS M+ Réf. 094509
• Chargeur rapide APS M+ - GB Réf. 094511
• Adaptateur angulaire A-SWV 10 Réf. 206773
• Mandrin de perceuse A-SBF 10 Réf. 209338
• Porte-embout rapide A-SBH Réf. 206766
• Adaptateur excentrique A-SEV Réf. 209339

9 Schéma éclaté et liste de pièces de rechange

Les informations correspondantes, relatives aux pièces de rechange, se trouvent sur notre page web : www.mafell.com

Sommario

5.5 Ajustar el par de giro

(Véase fig. 1)
