ASB 18 M bl - Visseuse Mafell - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse sans fil
Tension de la batterie	18 V
Capacité de la batterie	Non spécifié
Vitesse à vide	Non spécifié
Couple maximal	Non spécifié
Poids	Non spécifié
Utilisation recommandée	Assemblage de meubles, travaux de bricolage, vissage dans le bois et le métal
Accessoires inclus	Non spécifié
Maintenance	Vérifier régulièrement l'état de la batterie et des embouts
Mesures de sécurité	Utiliser des lunettes de protection, ne pas surcharger la batterie
Garantie	Non spécifié

FOIRE AUX QUESTIONS - ASB 18 M bl Mafell

Comment charger la batterie de la Mafell ASB 18 M bl ?

Pour charger la batterie, insérez-la dans le chargeur approprié et branchez-le sur une prise électrique. Assurez-vous que le témoin de charge s'allume.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage.

Comment régler le couple sur la Mafell ASB 18 M bl ?

Utilisez la molette de réglage de couple située sur le dessus de la visseuse pour ajuster le niveau de couple souhaité avant de commencer à visser.

Quel type de vis peut-on utiliser avec la Mafell ASB 18 M bl ?

La visseuse est compatible avec une variété de vis, y compris les vis à bois et les vis à métal, tant que celles-ci sont de taille appropriée pour le mandrin.

Comment nettoyer ma visseuse après utilisation ?

Utilisez un chiffon sec pour essuyer l'extérieur de la visseuse. Évitez d'utiliser des produits chimiques agressifs ou de mouiller l'outil.

Que faire si le mandrin de la visseuse est bloqué ?

Essayez de dévisser le mandrin en le tournant dans le sens inverse des aiguilles d'une montre tout en maintenant le bouton de verrouillage enfoncé. Si cela ne fonctionne pas, consultez le service après-vente.

Quelle est la garantie de la Mafell ASB 18 M bl ?

La visseuse est généralement livrée avec une garantie de 2 ans. Veuillez vérifier votre manuel d'utilisation pour les détails spécifiques.

Est-il possible d'utiliser la visseuse sous la pluie ?

Non, il est recommandé de ne pas utiliser la visseuse dans des conditions humides ou sous la pluie, car cela pourrait endommager l'outil.

Comment changer l'embout de la visseuse ?

Pour changer l'embout, tirez simplement sur le mandrin pour le déverrouiller, retirez l'embout usé et insérez un nouvel embout, puis verrouillez le mandrin en le relâchant.

MODE D'EMPLOI ASB 18 M bl Mafell

Perceuse et perceuse-visseuse à traduction de la notice d'emploi 24 percussion, sans fil originale

Cette notice d'emploi contenant des indications importantes pour la sécurité du travail avec cette machine, veuillez donc la mise impérativement.

ATTENZIONE!

F - Déclaration CE de conformité

Nous declarons par la presente que les machines A18 M bl + ASB18 M bl sont conformes aux directives CE applicables comme suit. Lors de la construction, les reglements suivants ont ete utilisés.

Fondé de pouvoir pour la constitution de la documentation technique : Mafell AG

1 Explication des pictogrammes 25
2 Données caractéristiques 25
2.1 Identification du constructeur 25
2.2 Identification de la machine 25
2.3 Caracteristiques techniques 26
2.4 Niveau sonore 26
2.5 Vibration 26
2.6 Equipement standard 26
2.7 Utilisation conforme 27
3 Consignes de sécurité 27
4 Composants 28
4.1 Pictogrammes 28
5 Fonctionnement 28
5.1 Batterie, indicateur de charge et signaux 28
5.2 Retrait, insertion de la batterie 29
5.3 Sens de rotation, sécurité de transport 29
5.4 Selection du rapport de vitesse 29
5.5 Percage,reglage du perçage à percussion 29
5.6 Réglage de la limitation du couple, du couple maxi, de la fonction impulsion 29
5.7 Mise en marche/arrêt, réglage de la vitesse 29
5.8 Mandrin de perceuse a bridage rapide 29
5.9 Retrait du mandrin de perceuse à changement rapide 29
5.10 Clip de ceinture 29
5.11 Logement d'embout 30
5.12 Éclairage LED 30
5.13 Adaptateur angulaire 30
6 Entretien et maintenance 30
6.1 Stockage 30
6.2 Transport 30
6.3 Elimination des piles/batteries 30
7 Elimination des defaults 31
8 Accessoires supplémentaires 32
9 Schema eclatede peces de rechange 32

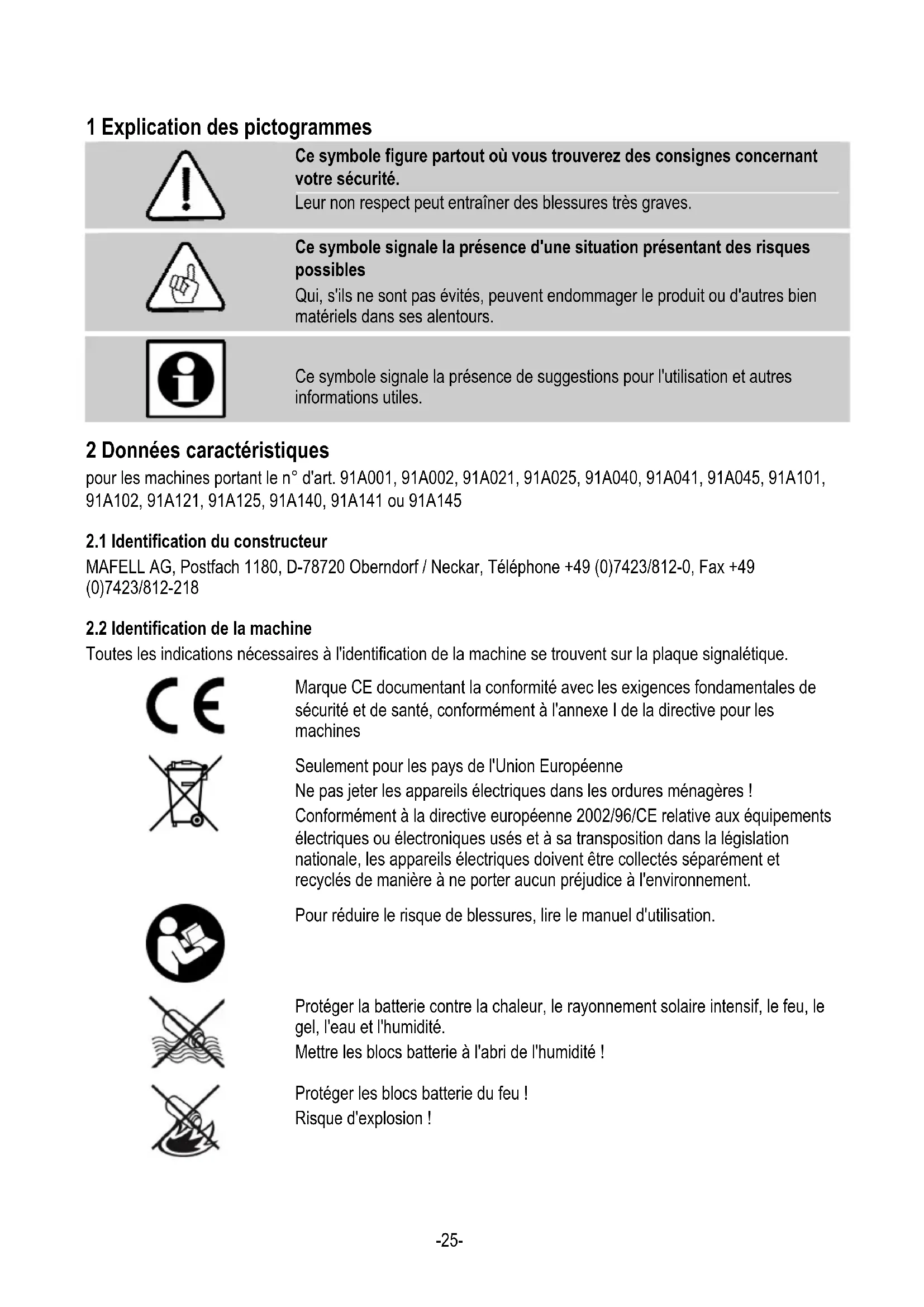

1 Explication des pictogrammes

Ce symbole figure partout où vous trouvez des consignes concernant votre sécurité.

Leur non respect peut entrainer des blessures très graves.

Ce symbole signale la présence d'une situation représentant des risques possibles

Qui, sils ne sont pas évités, peuvent endommager le produit ou d'autres bien matériels dans ses alentours.

Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.

2 Données caractéristiques

pour les machines portant le n° d'art. 91A001, 91A002, 91A021, 91A025, 91A040, 91A041, 91A045, 91A101, 91A102, 91A121, 91A125, 91A140, 91A141 ou 91A145

2.1 Identification du constructeur

MAFELL AG, Postfach 1180, D-78720 Oberndorf / Neckar, Telefone +49 (0)7423/812-0, Fax [phone]

2.2 Identification de la machine

Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.

Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe I de la directive pour les machines

Seulement pour les pays de l'Union Européenne

Ne pas jeter les apparciels électriques dans les ordures menagères!

Conformément à la directive européenne 2002/96/CE relative aux équipements électriques ou électroniques usés et à sa transposition dans la législation nationale, les apparils électriques doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.

Pour réduire le risque de blessures, lore le manuel d'utilisation.

Protégéra batterie contre la chaleur, le rayonnement solaire intensif, le feu, le gel, l'eau et l'humidité.

Mettre les blocs batterie à l'abri de l'humidité !

Protégé les blocs batterie du feu!

Risque d'explosion!

2.3 Caracteristiques techniques

Type :		A18 M bl		ASB18 M bl
Tension U 18 V 18 V
Vitesse niveau 1 t/min 0-600 0-600
Vitesse niveau 2 t/min 0-2050 0-2050
Couple (souple) Nm 44 44
Couple (impulsion) Nm 49 49
Couple (dur) Nm 90 90
D maxi du mandrin de perceuse	Ø mm	13		13
D mini du mandrin de perceuse	Ø mm	1,5		1,5
Diamètre de perçage maxi :
Acier	Ø mm	13 13
Bois	Ø mm	50 50
Béton	Ø mm	-		16
Cadence maxi	/min	-		38950
Poids	kg	1,7		2,1
		Sans mandrin perceuse	de	Avec mandrin perceuse	de

2.4 Niveau sonore

Les niveaux d'émission sonores tels que définis par EN 60745-1 et EN 60745-2-5 s'élevent à :

	Niveau deoustique	puissance	Niveau sonore au poste de travail
A18 M bl	76 dB (A)		87 dB (A)
ASB18 M bl	91 dB (A)		102 dB (A)
Incertitude de mesurage	3 dB		3 dB

Les valeurs ici indiquées ne tiennent pas compte d'une possible dispersion et ne peuvent être prises en compte pour la détermination du niveau d'émission sonore, car ce dernier varie en fonction de la durée d'utilisation, du type de travail et des conditions environnantes. Le niveau sonore nominal ne peut donc être évalué que chez l'utilisateur de la machine et ce, en fonction du cas.

2.5 Vibration

La vibration typique main-bras est inférieure à 2,5 m/s².

L'incertitude de mesurage s'éleve à 1,5 m/s²

2.6 Equipement standard

Perceuse et perceuse-visseuse à percussion, sans fil A18 M bl et ASB18 M bl complètes avec :

1 perceuse sans fil
1 mandrin de perceuse à changement rapide

2 batteries de 4,0 Ah (5,2 Ah seulement pour MaxiMax) pour ref. 91A001, 91A021, 91A025, 91A040, 91A041, 91A045, 91A101, 91A121, 91A125, 91A140, 91A141, 91A145

1 poignée supplémentaire
1 porte-embout à changement rapide
1 chargeur pour ref. 91A001, 91A021, 91A025, 91A040, 91A041, 91A045, 91A101, 91A121, 91A125, 91A140, 91A141, 91A145
1 adaptateur angulaire (seulement pour MaxiMax) pour ref. 91A040, 91A041, 91A045, 91A140, 91A141, 91A145
1 embout de vissage PZ2
1 clip de ceinture
1 notice d'emploi
1 livre « Consignes de sécurité »

2.7 Utilisation conforme

La perceuse et perceuse-visseuse à percussion (A18 M bl et ASB18 M bl) convient au percage sans percussion dans le métal, le bois, le plastique et des matérieliaux analogues, ainsi qu'au vissage et au taraudage.

La perceuse-visseuse à percussion (ASB18 M bl) convient en plus au perçage à percussion dans du béton, de la maconnerie, des tuiles et de la pierre.

Toute autre utilisation que cette précédemment décrite sera qualifiée de non conforme. La responsabilité du fabricant ne pourra pas être mise en cause en cas de dommages resultant d'une utilisation non conforme.

Pour utiliser l'appareil de façon conforme, respecter les conditions d'exploitation, de maintenance et de remise en état prescrites par MAFELL.

Les opérations de remise en état doivent être effectuées par les dépositaires agrésés de MAFELL ou par les stations de service après vente MAFELL.

Les consignes de sécurité en vigueur dans le pays d'utilisation correspondant ainsi que les autres reglementations reconnues en matière de technique de sécurité et de médecine du travail doivent être respectées.

Tout modification de l'appareil de son propre chef dégagera le fabricant de toute responsabilité en cas de dommages consécutifs.

3 Consignes de sécurité

Danger

S'ils ne sont pas utilisés dans le cadre de leur utilisation conforme, les apparciels électriques risquent d'être dangereux. C'est la raison pour laquelle les consignes de sécurité mentionnées dans le present chapitre doivent être toujours respectées, de même que les prescriptions de sécurité en vigueur dans le pays de l'utilisateur!

• Porter une protection auditive lors de l'utilisation de perceuses-visseuses à percussion (machines portant la désignation ASB). Le développement de bruit peut être à l'origine d'une perte de l'audition.
• Utiliser la poignée supplémentaire livrée avec l'appareil. Toute perte de contrôle risque d'être à l'origine de blessures.
• Tenir l'appareil au niveau des surfaces isolées de l'appareil, en effectuant des travaux au cours desquels l'outil utilisé risque de rencontres des cables électriques dissimulés. Le contact avec un cable sous tension risque demettre les parties métalliques de l'appareil sous tension et de provoquer une décharge électrique.
• S'assurer que l'endetroit ou s'effectue le travail ne contient ni cables electriques, ni conduites d'eau ou de gaz (en utilisant par ex. un détecteur de métal).
• Protégéra batterie de l'humidité !

• Ne pas jeter les batteries au feu!

• Ne pas utiliser de batteries défectueuses ou déformées!

• Ne pas ouvrir les batteries!
• Ne pas toucher les contacts des batteries et ne pas non plus les court-circuiter!
• Il est possible que du liquide légèrement acide et inflammable s'échappe des batteries Li-lon défectueuses! En cas de fuite d'acide de batterie et de contact avec la peau, rincer immédiatement à grande eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin!.
• Retirer les batteries de la machine, avant de procéder à dequelconques réglages, modifications, opérations de maintenance ou de nettoyage.
• En insérant la batterie, s'assurer que la machine est arrêtée.
• Les poussières de matériaux tels que la peinture à base de plomb, certaines variétés de bois, mineraux et métaux risquent de porter préjudice à la santé. Le contact avec des poussières ou leur inhalation risque de provoquer des réactions allergiques et/ou des maladies de l'appareil respiratoire de l'utiliseur ou de personnes se trouvant à proximité.
• Certaines poussières, telles que celles du chêne ou du hêtre sont taxées de cancérigènes, surtout en liaison avec des additifs destinés au traitement du bois (chromate, produits de protection du bois). Les matérielux à base d'amiate ne doivent être traités que par des spécialistes.
• Utiliser un aspirateur de poussières, dans la mesure du possible.
• Veiller à une bonne ventilation du poste de travail.
• Il est recommandé de porter un masque respiratoire satisfaisant à la classe filtrante P2.
• Respecter les directives en vigueur dans le pays concerné pour les matériaux à usiner.
• Sécuriser la piece contre le glissement, p. ex. à l'aide de dispositifs de serrage.
• Éclairage LED (14): ne pas directement observer le rayonnement LED avec des instruments optiques.

4 Composants

(ill. 1 et 2)
(1) Mandrin de perceuse interchangeable
(2) Poignée supplémentaire
(3) Tiroir de commande (perçage, vissage à percussion seulement ASB ...)
(4) Tiroir de commande - 1e ou 2e vitesse
(5) Touche de passage entre le couple maxi et le couple régle sur (13)
(6) Commutateur du sens de rotation, des deux côts
(7) Logement d'embout, des deux côtés
(8) Clip de ceinture, utiliser des deux côtes
(9) Déverrouillage de la batterie
(10) Touche indicateur de charge
(11) Indicateur de charge et signaux
(12) Batterie
(13) Molette - préselection du couple, fonction impulsion
(14) Éclairage LED
(15) Detente d'interrupteur

4.1 Pictogrammes

→	Sens du mouvement
1	Première vitesse
2	Deuxieme vitesse
…	Vissage
…	Perçage
…	Sans limitation de couple
-	Perçage à percussion
Nm	Couple

5 Fonctionnement

5.1 Batterie, indicateur de charge et signaux (ill. 3)

• Recharger la batterie avant l'utilisation.
• Recharger la batterie en cas de perte de puissance.
• La température de stockage optimale se situe entre 10^ et 30^ .

5.2 Retrait, insertion de la batterie (Voir ill. 4)

5.3 Sens de rotation, sécurité de transport Blocage d'enclementnement réglage (ill. 5)

5.4 Sélection du rapport de vitesse (ill. 6)

N'actionner le tiroir de commande (4) que pendant l'arrêt du moteur!

5.5 Perçage, réglage du perçage à percussion Seulement pour ASB 18 M bl, (ill. 1)

• Régler le mode de travail youlu sur le tiroir de commande (3).

5.6 Réglage de la limitation du couple, du couple maxi, de la fonction impulsion

Attention!

Ne pas travailler pendant une période prolongée avec la fonction impulsion enclenchée! (Le moteur risque de surchauffer).Travailler de préférence uniquement avec la poignée supplémentaire, en utilisant la fonction impulsion.

(ill. 7 et 1)

Faire tournier la molette (13) pour enclencher la fonction impulsion (la touche (5) clignote) ou pour activer la limitation du couple (touche (5) allumée en permanence).

Pour un couple maximal (perçage), appuyer sur la touche (5). La touche (5) n'est plus allumée.

Pour activer de nouveau les réglages de la molette : appuyer de nouveau sur la touche (5) ou faire tournier la molette (touche (5) allumée).

5.7 Mise en marche/arrêt, réglage de la vitesse (ill. 1)

Mise en route: appuyer sur la détente d'interrupteur (15). La vitesse de rotation peut être modifiée par la pression plus à fond de la détente d'interrupteur.

Arrêt : relâcher la détente d'interrupteur (15).

Le bruit qui se produit lors de l'arrêt de la machine est dû à la construction (arrêt rapide) et n'a d'influence ni sur le fonctionnement, ni sur la durée de vie de la machine.

5.8 Mandrin de perceuse à bridage rapide (ill. 8)

Si la tige de l'outil est souse, il peut s'avérer eventuellement nécessaire de parfaire le serrage après un court temps de perçage.

Recommendations pour ASB18 M bl et A18 M bl

• Le cliquetis évientuellesment perceptible à l'issue de l'ouverture du mandrin de la perceuse (et dû au fonctionnement) disparait après la contre-rotation de la douille.
• Bridage de l'outil à utiliser : tourner la douille dans le sens « GRIP, ZU », jusqu'à ce que la résistance mécanique sensible soit surmontée.

Attention! L'outil n'est pas encore serré !

Continuer de serrer fortement (on doit entendre un cig), jusqu'à ce qu'il ne plus possible d'aller plus loin. Ce n'est qu'alors que l'outil est serré de façon sure.

Nettoyage: tener de temps à autres la machine avec le mandrin de serrage rapide dirigé à la verticale vers le bas et tourner intégralement la douille dans le sens « GRIP, ZU», puis de nouveau complètement dans le sens « AUF, RELEASE ». La poussière accumulée s'échappe du mandrin de serrage rapide.

5.9 Retrait du mandrin de perceuse à changement rapide

(iII.9)

Retrait : tirer la bague de verrouillage vers l'avant et dégager le mandrin de la perceuse vers l'avant.

Insertion: tirer la bague de verrouillage vers l'avant et insérer le mandrin jusqu'en butée sur la broche de perçage (faire aller et venir légèrement le mandrin en le tournant, si nécessaire).

5.10 Clip de ceinture

(iII. 10)

Retrait : comprimer le clip de ceinture d'un côte, de maniere à le dégager de l'ouverture arrière. Une fois

qu'il est desserré de cette ouverture, il peut être ensuite dégagé de l'ouverture avant.

Insertion: proceder dans le sens inverse de celui precedemment decrit. Le clip de ceinture peut etre monte des deux cotes.

5.11 Logement d'embout

(iill.1)

Un embout visseur peut etre logedans chacun des cotes du porte-embout (7).

5.12 Éclairage LED

(iill.1)

L'éclairage par LED (14) est allumé par un capteur de mouvement et s'eteint automatiquement au bout d'un certain temps, en cas de non-utilisation.

5.13 Adaptateur angulaire

L'adaptateur angulaire permet de visser et de percer de manière perpendicular à l'axe de vissage. Il s'avéré ainsi possible de régler l'angle sur 22,5° positions par rapport à l'axe de la visseuse.

Pousser l'adaptateur angulaire complètement sur la machine, jusqu'à ce que les profils des composants s'engrenent.

La vis de réglage (5) (ill. 11) permet de régler la force de serrage : La force de serrage est correctement régée lorsque le levier de serrage (4) ne peut être abaisse qu'avec force jusqu'en butée et que l'adaptateur angulaire est fermement fixé sur l'appareil.

Presser le levier de serrage (4) avec force jusqu'en butée vers le bas et fixer ainsi l'adaptateur angulaire sur la machine (ill. 11). Ne pas presser le levier avec force vers le bas s'il n'est pas pousse sur le collier de serrage. Le siège d'ajustage risque d'être déterioré.

6 Entretien et maintenance

Danger

Retirer l'accu avant de proceder à des travaux de maintenance.

Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien.

Toujours doivent l'appareil en parfait etat de propriete.

Si, malgré une fabrication et un contrôle minutieux, l'appareil venait à tomber en panne, ne confier la réparation qu'à une station service après vente agrée pour outillage électrique MAFELL.

Conserver l'appareil dans un endroit sec et à l'abri du gel.

N'utiliser que des accessoires et pieces de rechange MAFELL. Confier le remplacement des composants non décrits dans le present manuel à une station service après vente MAFELL.

6.1 Stockage

Nettoyer soigneusement la machine, si elle ne doit pas etre utilisée pendant une période prolongee. Vaporiser les pieces métalliques mises a nu d'un produit de protection contre la rouille.

6.2 Transport

Les accumulateurs Lithium-ion sont soumis aux reglements de transport des matieres dangereuses. L'utilisateur peut transporter les accumulateurs par voie routiere sans mesures supplémentaires.

Lors d'une expulsion par tiers (par ex.: transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

N'expédiez les accus que si le carter n'est pas endommagé. Recouvre les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage.

Veuillez également respecter les réglementations supplémentaires eventuellement en vigueur.

6.3 Élimination des piles/batteries

Les outils electroportatifs et les accus, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures menagères!

Seulement pour les pays de l'Union Européenne :

Conformément à la directive française 2002/96/CE, les équipements électriques dont on ne peut plus se servir, et conformément à la directive française 2006/66/CE, les accus/piles usés ou défectueux doivent être isolés et suivre une voie de recyclage appropriée.

Accus/piles :

Lithium ion :

Respectez les indications données dans le chapitre « Transport », page 30.

Sous réserve de modifications.

7 Élimination des défauts

Danger

La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières.

Pour activer les fonctions électroniques : appuyer sur la détente d'interrupteur (15).

Si la machine se coupe d'elle-même, le système électronique a alors activé le mode d'auto-protection.

Malgré cette fonction de protection, il peut arriver qu'une surcharge se produit, dans le cas de certaines applications, et qu'elle soit par conséquent à l'origine d'un endommagement de la machine.

Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL.

Dérangement Cause Remède
Batterie presque vide, une diode clignote sur la batterie.	Le système électronique protège la batterie contre une décharge intégrale.	Vérifier en appuyant sur la touche 10. III 1, 2, 3 Si une seule diode s'allume alors, recharger la batterie.
Surcharge, la machine se coupe d'elle-même.	À la suite d'une sollicitation prolongée, la machine ou la batterie a surchauffé. Un signal d'alarme retentit (bip sonore permanent). Ce signal disparaît au bout de 30 secondes au maximum ou bien après le relâchement de la détente d'interrupteur (15).	Laisser refroidir la machine et la batterie. La batterie peut refroidir plus vite lorsqu'elle est insérée dans un chargeur avec refroidissement d'air. La machine peut également refroidir plus rapidement avec une autre batterie en marche à vide.
La machine se coupe lors d'un brusque surcroît de sollicitation.	Plus la sollicitation augmente, plus le courant nécessaire à la machine augmente aussi. Cette augmentation, qui se produit lors d'un blocage brusque ou d'un contrecoup, est mesurée etaboutit à une coupure.	Couper la machine en relâchant la détente d'interrupteur (15).Après cela, la machine peut être réenclenchée et le travail peut se poursuivre normalement. Essayer d'éviter des blocages supplémentaires.

8 Accessoires supplémentaires

-Batterie 18 M 94 Ref.094436
- Batterie 18 M 72 Ref.094432
- Chargeur APS 18 M - GB Ref.094454
- Chargeur APS 18 M Ref.094453
-Adaptateur angulaire A-WV 18 Ref.094459
- Mandrin de perceuse A-BF 13
- Porte-embout rapide A-BH Ref. 206766

9 Schéma éclaté et liste de pieces de rechange

Les informations correspondantes, relatives aux pieces de rechange, se trouvent sur notre page web : www.mafell.com

#

D min borrchuck 1,5 1,5

Max. borrdiameter:

Stal 0 mm 13 13

Trä 0 mm 50 50

Betong 0 mm - 16

Max slagtal /min 38950

Vikt kg 1,7 2,1

Utan borrchuck Med borrchuck
