BEDIENUNGSANLEITUNG ASB 18 M bl Mafell

Akku-Bohr- und Akku-Schlagbohrschrauber Originalbetriebsanleitung 6

These Betriebsanleitung enthalt Hinweise, die für das sichere Arbeit mit dieser Maschine wichtig sind. Lesen Sie deshalb unbedingt diese Betriebsanleitung.

WARNING!

D-EG Konformitätserklung

Wir bescheinigen hiermit, dass die Maschinen A18 M bl + ASB18 M bl den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet.

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

Art.-Nr.: 91A001, 91A002, 91A021, 91A025

91A040,91A041,91A045,91A101,91A102

91A121, 91A125, 91A140, 91A141, 91A145

Mafell AG

D-78727 Oberndorf, den 25.04.2016

i. V. Dr. Lauckner

MAF02081/b

MAF02082/b

MAF02083/a

MAF02084/a

MAF02086/a

MAF02087/a

MAF02088/a

MAF02089/a

MAF2098a

Inhaltsverzeichnis

1 Zeichenerklarung 7
2 Erzeugnisangaben 7
2.1 Angaben zum Hersteller 7
2.2 Kennzeichnung der Maschine 7
2.3 Technische Daten 8
2.4 Angaben zur Gerauschemission 8
2.5 Angaben zur Vibration 8
2.6 Lieferumfang 8
2.7 Bestimmungsgemäß Verwendung 9
3 Sicherheitshinweise 9
4 Bestandteile 10
4.1 Symbole 10
5 Betrieb 10
5.1 Akku, Kapazitäts- und Signalanzeige 10
5.2 Akku entnehmen, einsetzen 10
5.3 Drehrichtung, Transportsicherung 10
5.4 Getriebestufe wahlen 11
5.5 Bohren, Schlagbohren einstellen 11
5.6 Drehmomentbegrenzung, Maximales Drehmoment, Impulsfungtion einstellen 11
5.7 Ein-/Ausschalten, Drehzahl einstellen 11
5.8 Schnellspann-Bohrfutter 11
5.9 Schnellwechsel-Bohrfutter abnehmer 11
5.10 Gurtel-Clip 11
5.11 Bit-Aufnahme 11
5.12 LED-Leuchte 12
5.13 Winkelvorsatz 12
6 Wartung und Instandhaltung 12
6.1 Lagerung 12
6.2 Transport 12
6.3 Entsorgung Akkus/Batterien 12
7 Storungsbesitigung 13
8 Sonderzubehor 14
9 Explosionszeichnung und Ersatzteilliste 14

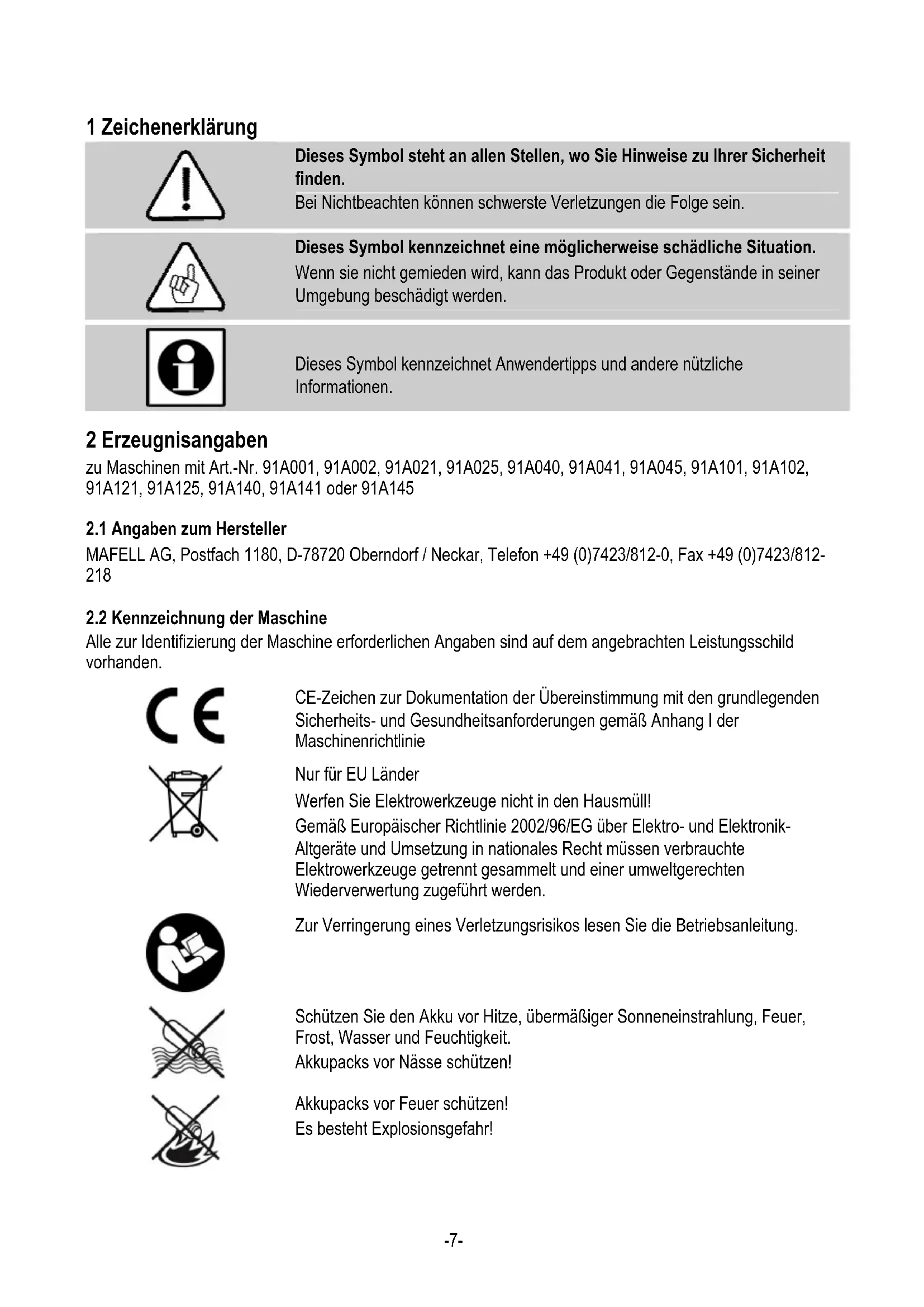

1 Zeichenerklarung

Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu ihrer Sicherheit finden.

Bei Nichtbeachten konnen schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Maschinen mit Art.-Nr. 91A001, 91A002, 91A021, 91A025, 91A040, 91A041, 91A045, 91A101, 91A102, 91A121, 91A125, 91A140, 91A141 oder 91A145

2.1 Angaben zum Hersteller

MAFELL AG, Postfach 1180, D-78720 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden.

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Zur Verringerung eines Verletzungsrisikoslesen Sie die Betriebsanleitung.

Schützen Sie den Akku vor Hitze, übermäßiger Sonneneinstrahlung, Feuer, Frost, Wasser und Feuchtigkeit.

Akkupacks vor Nasse schützen!

Akkupacks vor Feuer schützen!

Es besteht Explosionsgefahr!

2.3 Technische Daten

Typ: A18 M bl ASB18 M bl

Spannung U 18 V 18V

Drehzahl Stufe 1 U/min 0-600 0-600

Drehzahl Stufe 2 U/min 0-2050 0-2050

Moment (weich) Nm 44 44

Moment (Impuls) Nm 49 49

Moment (hart) Nm 90 90

D max Bohrfutter mm 13 13

D min Bohrfutter 0 mm 1,5 1,5

Max. Bohrdurchmesser:

Stahl 0 mm 13 13

Holz 0 mm 50 50

Beton 0 mm - 16

Max.Schlagzahl /min 38950

Gewicht 1,7 2,1

Ohne Bohrfutter Mit Bohrfutter

2.4 Angaben zur Gerauschemission

Die nach EN 60745-1 und EN 60745-2-5 ermittelten Gerauschemissionswerte betragen:

	Schall-Leistungspegel	Arbeitsplatzbezogener Emissionswert
A18 M bl	76 dB (A)	87 dB (A)
ASB18 M bl	91 dB (A)	102 dB (A)
Messunsicherheit	3 dB	3 dB

Die angegebenen Werte berücksichtigten keine mögliche Serienstreitung und sind nicht geeignet zur Feststellung der Beurteilungspegel, da diese in Abhängigkeit von der Einsatzzeit, der jeweiligen Bearbeitung und den Umgebungseinfüssen schwanken. Ein Beurteilungspegel kann deshalb nur beim Maschinenanwender im Einzelfall ermittelt werden.

2.5 Angaben zur Vibration

Die typische Hand-Arm-Schwingung ist kleiner als 2,5m / s^2

Die Messunsicherheit beträgt 1,5 m/s²

2.6 Lieferumfang

Akku-Bohr- und Akku-Schlagbohrschauber A18 M bl und ASB18 M bl komplett mit:

1 Akku - Schrauber

1 Schnellwechsel-Bohrfutter

2 Akku 4,0 Ah (5,2 Ah nur bei MaxiMax) bei Art.-Nr. 91A001, 91A021, 91A025, 91A040, 91A041, 91A045, 91A101, 91A121, 91A125, 91A140, 91A141, 91A145

1 Zusatzhandgriff
1 Schnellwechsel-Bithalter
1 Ladegerät bei Art.-Nr. 91A001, 91A021, 91A025, 91A040, 91A041, 91A045, 91A101, 91A121, 91A125, 91A140, 91A141, 91A145
1 Winkelvorsatz (nur bei MaxiMax) bei Art.-Nr. 91A040, 91A041, 91A045, 91A140, 91A141, 91A145
1 Schrauber-Bit PZ2
1 Gurtel-Clip
1 Betriebsanleitung
1 Heft „Sicherheitshinweise"

2.7 Bestimmungsgemäß Verwendung

Der Bohr- und Schlagbohrschrauber (A18 M bl und ASB18 M bl) ist geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien sowie zum Schrauben und Gewindebohren.

Der Schlagbohrschrauber (ASB18 M bl) ist zusammen zum Schlagbohren in Beton, Mauerwerk, Ziegel und Stein geeignet.

Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorght, haftet der Hersteller nicht.

Um das Gerät bestimmungsgemäß zu verwenden halten Sie die von MAFELL vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen ein.

Instandsetzungsarbeiten müssen durch die MAFELL-Vertragshändler bzw. MAFELL-Kundendienststellen durchgeführt werden.

Die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen sowie sonstige allgemein anerkannte安心heitstechnische und arbeitsmedizinische Regel sind einzuhalten.

Eigenmächtige Veränderungen an dem Gerätschließen eine Haftung des Herstellers für daraufusresultierende Schäden aus.

3 Sicherheitshinweise

Gefahr

Elektrische Geräte können bei unsachgemäßem Gebrauch gefährlich sein. Beachten Sie deshalb stets die in thisem Kapitel zusammengefassten Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen!

• Tragen Sie einen Gehörschutz bei der Benutzung von Schlagbohrschraubern (Maschinen mit der Bezeichnung ASB). Die Einwirkung von Lärn kann einen Gehörverlust bewirken.
• Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.
• Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z. B. mit Hilfe eines Metalsuchgerätes).
• Schützen Sie die Akkus vor Nasse!
• Werfen Sie die Akkus nicht ins Feuer!
• Verwenden Sie keine defekten oder deformierten Akkus!

• Öffnen Sie nicht die Akkus!

• Berühren Sie nicht die Kontakte der Akkus oder schreiben Sie diese nicht kurz!
  Aus defekten Li-Ion-Akkus kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Siesofar mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

• Entnehmen Sie die Akkus aus der Maschine, bevor Sie irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vornehmen.
• Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkus ausgeschaltet ist.
• Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.
• Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, verbesserten Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleutenbearbeitert werden.
• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
• Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.
• Sichern Sie das Werkstück gegen Verrutschen, z. B. mit Hilfe von Spannvorrichtungen.
• LED-Leuche (14): Betrachten Sie die LED-Strahlung nicht direkt mit optischen Instrumenten.

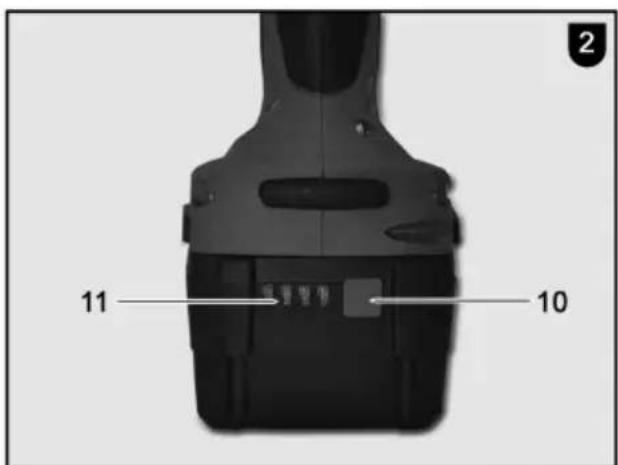

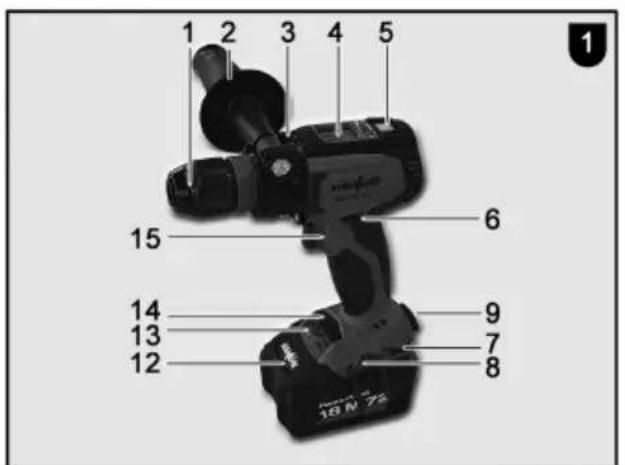

4 Bestandteile

(Abb. 1 und 2)

(1) Wechsel - Bohrfutter
(2)Zusatzhandgriff
(3) Schaltschieber (Bohren, Schlagschrauben nur ASB ...)
(4) Schaltschieber - 1 oder 2 Gang

(5) Taste – Wechsel zwischen max. Drehmoment und an (13) eingestelltem Drehmoment
(6) Drehrichtungsumschalter, beidseitig
(7) Bit-Aufnahme, beidseitig
(8) Gurtel-Clip, beidseitig einsetzbar
(9) Entriegelung Akku
(10) Taste - Kapazitätsanzeige
(11) Kapazitäts- und Signalanzeige
(12) Akku
(13) Stellrad - Drehmomentvorwahl, Impulsfunktion
(14) LED-Leuchte
(15) Schalterdrücker

4.1 Symbole

→	Bewegungsrichtung
1	Erster Gang
2	Zweiter Gang
…	Schrauben
…	Bohrer
…	Ohne
…	Drehmomentbegrenzung
-	Schlagbohren
Nm	Drehmoment

5 Betrieb

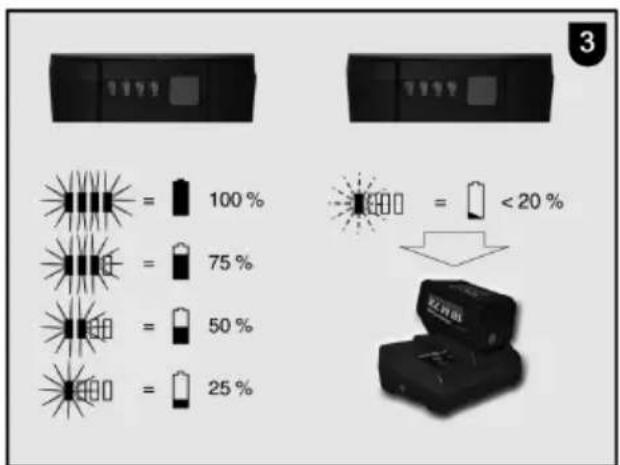

5.1 Akku, Kapazitäts- und Signalanzeige (Abb. 3)

Laden Sie den Akku vor der Benutzung auf.
- Laden Sie den Akku bei Leistungsabfall wieder auf.
Die optimale Aufbewährungstemperatur liegt zwischen 10^ und 30^ .

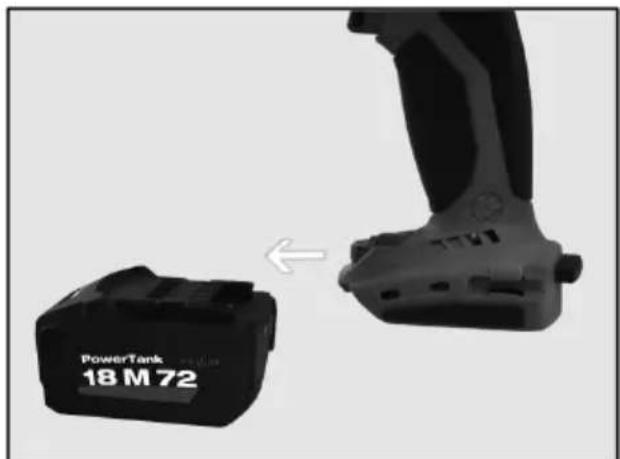

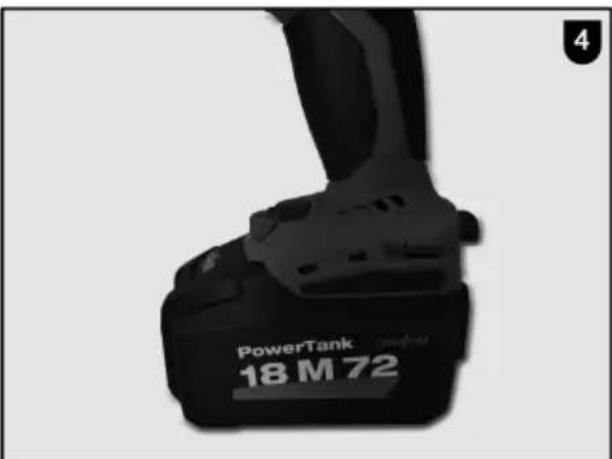

5.2 Akku entnehmen, einsetzen (Siehe Abb. 4)

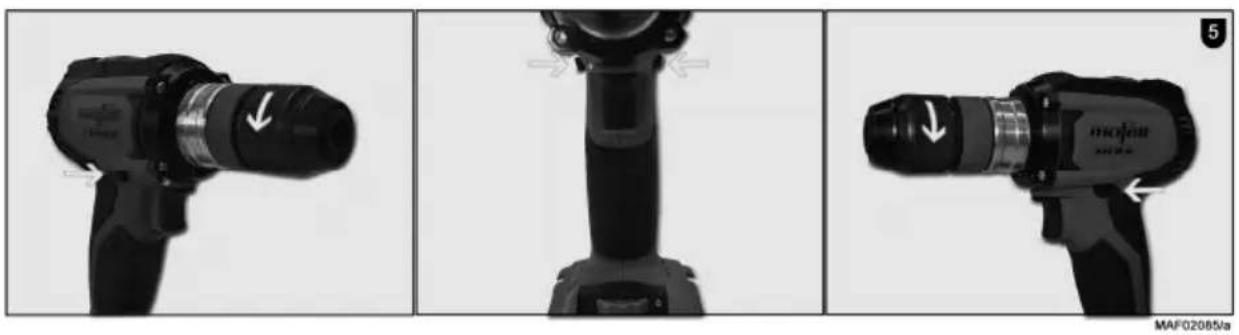

5.3 Drehrichtung, Transportsicherung Einschalsperre einstellen (Abb. 5)

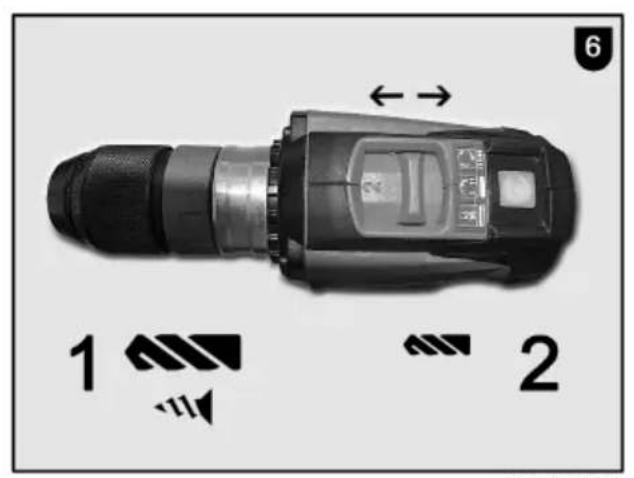

5.4 Getriebestufe wahlen

(Abb. 6)

Betätigten Sie den Schalterschieber

(4) nur bei Stillstand des Motors!

5.5 Bohren, Schlagbohren einstellen

Nur fur ASB 18 M bl, (Abb. 1)

• Stellen sie die gewünschte Arbeitsweise am Schaltschieber (3) ein.

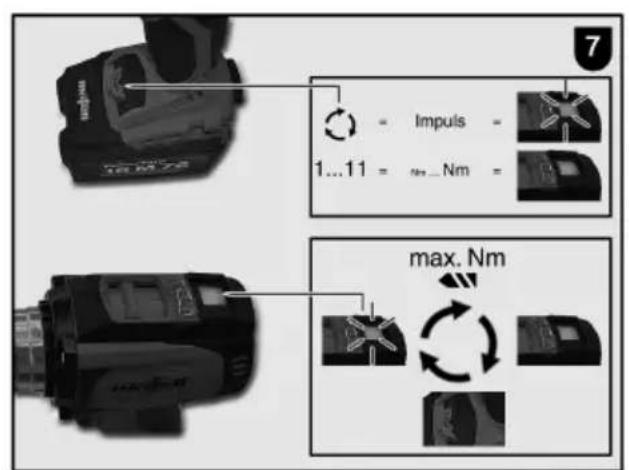

5.6 Drehmomentbegrenzung, Maximales Drehmoment, Impulsfungtion einstellen

Achtung!

Arbeiten Sie nicht langere Zeit mit eingeschalteter Impulsfung! (Der Motor kann sich überhitzen) Arbeiten Sie am besten nur mit dem Zusammenhang griff, wenn Sie die Impulsfungtion nutzen.

(Abb. 7 und 1)

Drehen Sie am Stellrad (13) um die Impulsfunktion einzuschalten (Taste (5) blinkt) oder um die Drehmomentbegrenzung einzuschalten (Taste (5) leuchtet dauernd).

Für maximales Drehmoment (Bohren) drücken Sie die Taste (5). Die Taste (5) ist nicht mehr beleucht. Um die Einstellungen des Stellrades wieder zu aktivieren: Drücken Sie die Taste (5) erneut oder drehen Sie am Stellrad (Taste (5) leuchtet).

5.7 Ein-/Ausschalten, Drehzahl einstellen

(Abb. 1)

Einschalten: Drucken Sie den Schalterdrücker (15). Die Drehzahl kann am Schalterdrücker durch die Eindrücktiefe verändert werden.

Ausschalten: Lassen Sie den Schalterdrücker (15) los.

Das Gerausch, das beim
Ausschalten der Maschine auftritt,
ist bauartbedingt (Schnellstopp)
und hat auf Funktion und
Lebensdauer der Maschine keinen
Einfluss.

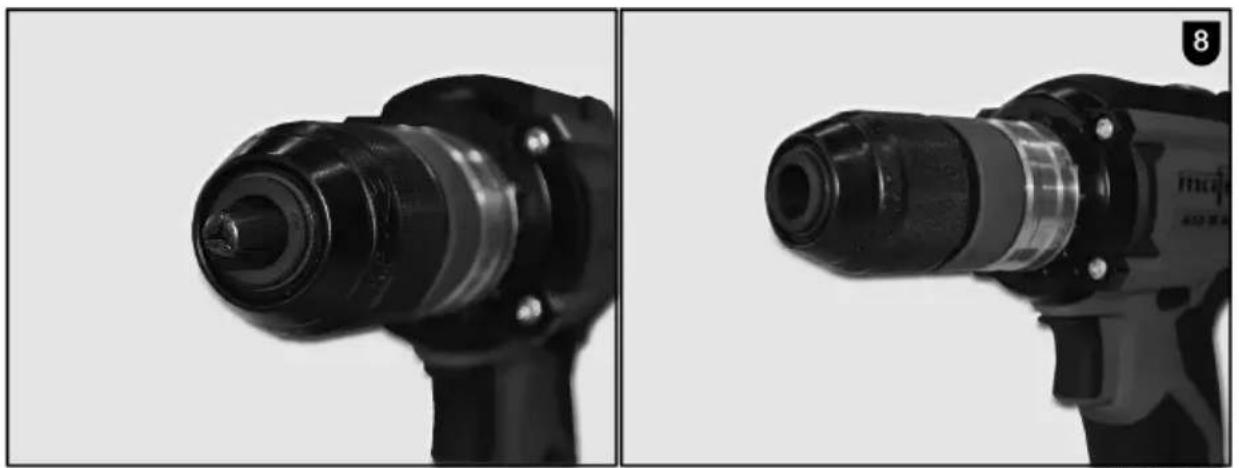

5.8 Schnellspann-Bohrfutter

(Abb. 8)

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

Hinweise für ASB18 M bl und A18 M bl

Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.
- Einsatzwerkzeug spannen: Drehen Sie die Hülse in Richtung "GRIP, ZU", bis der spürbare mechanische Widerstand überwunden ist. Achtung! Werkzeug ist jetzt noch nicht gespannt! Drehen Sie so lange kräftig weiter (dabei muss es „klichen”), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.

Reinigen: Halten Sie gelegentlich die Maschine mit dem Schnellspann-Bohrfutter senkrecht nach unten und drehen Sie die Hülse vollständig in Richtung "GRIP, ZU", dann drehen Sie wieder vollständig in Richtung "AUF, RELEASE". Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter.

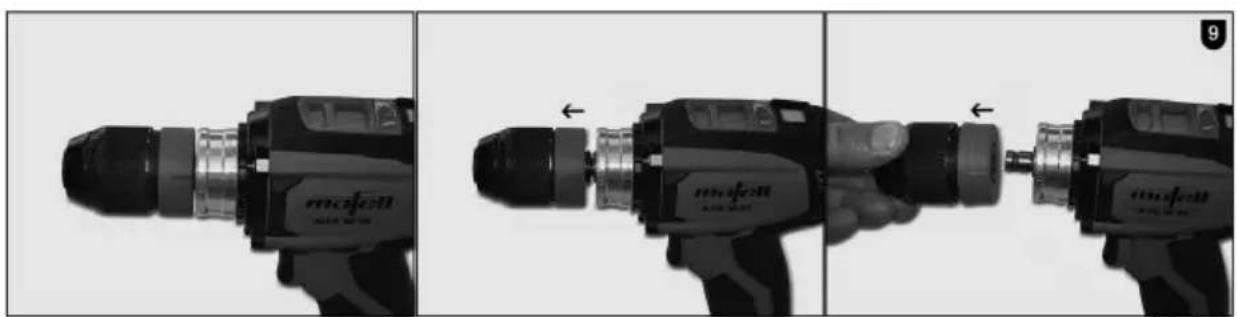

5.9 Schnellwechsel-Bohrfutter abnehmer

(Abb. 9)

Abnehmen: Ziehen Sie den Verriegelungsring nach vorne undziehen Sie das Bohrfutter nach vorne ab.

Anbringen: Ziehen Sie den Verriegelungsring nach vorne und schiben Sie das Bohrfutter bis zum Anschlag auf die Bohrspindel (Wenn erforderlich drehen Sie das Bohrfutterleitung hin und her).

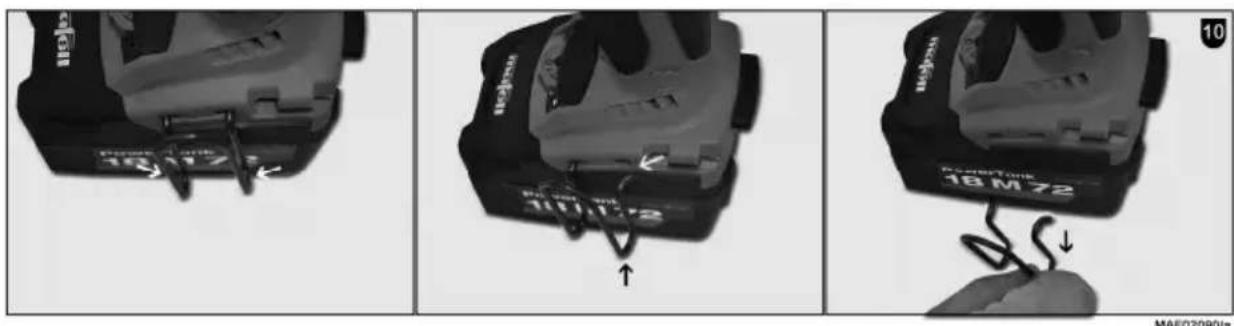

5.10 Gurtel-Clip

(Abb. 10)

Abnehmer: Drücken Sie den Gürtel-Clip auf einer Seite zusammen, so dass Sieihn aus der hinteren Öffnung hereaus schwenken können. Wenn er aus dieser Öffnung gelöst ist, können Sieihn auch aus der vorderen Öffnung halten.

Anbringen: In umgekehrter Reihenfolge wie oben.

Der Gurtel-Clip kann beidseitig montiert werden.

5.11 Bit-Aufnahme

(Abb. 1)

In der Bit-Aufnahme kann (7) beidseitig je ein

Schauber-Bit aufgenommen werden.

5.12 LED-Leuchte

(Abb. 1)

Die LED-Leuchte (14) wird über einen Bewegungssensor eingeschaltet und schaltet sich bei Nichtgebrauch nach einer bestimmten Zeit automatisch aus.

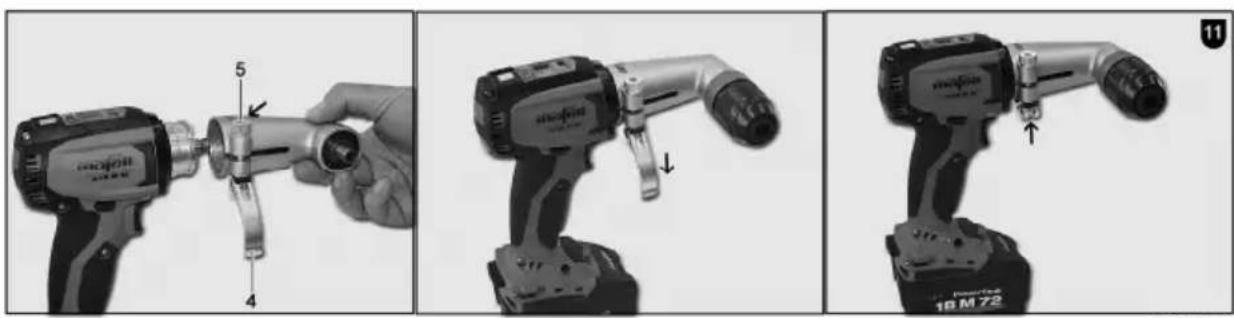

5.13 Winkelvorsatz

Mit dem Winkelvorsatz konnen Sie rechtwinklig zur Schrauberachse Schraub- und Boharbeitsgänge ausführten. Dabei konnen Sie Winkel in 22,5^ Stufen zur Schrauberachse einstellen.

Schieben Sie den Winkelvorsatz vollständig auf die Maschine bis die Profile der Bauteile ineinander greifen.

An der Stellschraube (5) (Abb. 11) stellen Sie die Spannkraft ein: Die Spannkraft ist richtig eingestellt, wenn sich der Spannhebel (4) nur mit Kraft, bis zum Anschlag nach unter bewegen lasst und der Winkelvorsatz fest am Gerät angebracht ist.

Drücken Sie den Spannhebel (4) mit Kraft, bis zum Anschlag nach unter und befestigen den Winkelvorsatz somit an der Maschine (Abb. 11). Drücken Sie den Hebel nicht mit Kraft nach unter, wenn er nicht auf dem Spannhals aufgeschoben ist. Der Passsitz kann zerstört werden.

6 Wartung und Instandhaltung

Gefahr

Bei allen Wartungsarbeiten den Akkuziehen.

MAFELL-Maschinen sind wartungsarm konstruiert.

Halten Sie das Gerät stets sauber.

Sollte das GerätTOTZ sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur MAFELL-Elektrowerkzeuge ausführten zu halten.

Bewahren Sie das Gerät trocken und frostfrei auf.

Verwenden Sie nur MAFELL Zubehor und Ersatzteile.

Lassen Sie Bauteile deren Austausch nicht beschreiben wurde, bei einer MAFELL Kundendienstelle auswechseln.

6.1 Lagerung

Wird die Maschine längerere Zeit nicht verwendet, ist sie sorgfältig zu reinigen. Blanke Metallteile mit einem Rostschutzmittel einsprühen.

6.2 Transport

Die enthaltenen Li-lonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgutexperte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

6.3 Entsorgung Akkus/Batterien

Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der europäischen Richtlinie 2002/96/EG mussen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Deutschland

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im

Abschnitt „Transport“, Seite 12.

Änderungen vorbehalten.

7 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht.

Zum Aktivieren der Elektronikfunktionen: Drücken Sie den Schalterdrücker (15).

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selfschnittmodus aktiviert. Trotz dieser Schutzfunktion kann bei bestimmten Anwendungen eine Überlastung und als Folge dessen eine Beschädigung der Maschine auftreten.

Im Folgenden sind eine der zahligsten Störungen und ihre Ursachen aufgeführrt. Bei weiteren Störungen wenden Sie sichitte an ihren Handler oder direkt an den MAFELL-Kundendienst.

Störung Ursache Abhilfe
Akku fast leer, eine LED am Akku blinkt.	Elektronik schützt den Akku vor Tiefentladen.	Prüfen, Taste 10 drücken. Abb.1, 2, 3 Leuchtet nur noch eine LED. Laden Sie den Akku auf.
Überlastung, Maschine schaltet ab.	Durch eine lang anhaltende Belastung wurde die Maschine oder der Akku überhützt. Es erält ein Warnsignal (Dauerpiepsen). Dieses gehen nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (15) aus.	Lassen Sie die Maschine und den Akku abkühlen. Den Akku konnen sie in einem Ladegerät mit Luftführung Schneller abkühlen. Die Maschine konnen sie mit einem anderen Akku im Leerlauf ebenfalls Schneller abkühlen.
Maschine schaltet bei plötzlichen Belastungsanstieg ab.	Mit dem plötzlichen Anstieg der Belastung steigt auch plötzlich der benöigte Strom der Maschine an. Diese Anstieg, der bei plötzlichen blockieren oder einem Rückschlag auftritt, wird gemessen und führt zum Abschalten.	Schalten Sie die Maschine durch Loslassen des Schalterdrückers (15) aus. Danach konnen Sie die Maschine wieder einschalten und normal weiterarbeiten. Versuchen Sie weitere Blockierungen zu vermeiden.

8 Sonderzubehör

• Akku 18 M 94 Best.-Nr. 094436
• Akku 18 M 72 Best.-Nr. 094432
  -APS18MLadegerat-GB Best.-Nr.094454
  -APS18M Ladegerät Best.-Nr.094453
• Winkelvorsatz A-WV 18 Best.-Nr. 094459
• Bohrfutter A-BF 13 Best.-Nr. 206772
• Quick-Bithalter A-BH Best.-Nr. 206766

9 Explosionszeichnung und Ersatzteilliste

Die entspruchenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

Table of Contents

Beschem accupacks gegen vocht!

Beschem accupacks gegen vuur!

Er heerst explosiegevaar!

2.3 Technische gegevens

Type: A18 M bl ASB18 M bl

Spanning U 18 V 18V

Toerental trap 1 T/min 0-600 0-600

Toerental trap 2 T/min 0-2050 0-2050

5.4 Valja transmissionssteg

(bild 6)

Sekundär-/primärbatterier:

Li-jon:
