BEDIENUNGSANLEITUNG A 10 M Mafell

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

WARNING

D - EG Konformitätserklärung

Wir bescheinigen hiermit, dass die Maschine A10 M den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet.

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

Art.-Nr. 919901, 919921, 919925

Mafell AG

D - 78727 Oberndorf, den 06.07.2018

Dipl.-Ing. Matthias Krauss

Vorstandsvorsitzender / CEO

lawiew

i. V. Dr. Helmut Lauckner

Leitung Entwicklung und Konstruktion

1 2 3 4 5 6 7 8 9 10 11 2 ←2 ←4 ←1

MAF02092/a

1 Zeichenerklärung....6
2 Erzeugnisangaben 6
2.1 Angaben zum Hersteller 6
2.2 Kennzeichnung der Maschine 6
2.3 Technische Daten 7
2.4 Angaben zur Geräuschemission 7
2.5 Angaben zur Vibration 7
2.6 Lieferumfang 7
2.7 Bestimmungsgemäße Verwendung 8
3 Sicherheitshinweise....8
4 Bestandteile....9
4.1 Symbole 9
5 Betrieb 9
5.1 Kapazitätsanzeige 9
5.2 Akku entnehmen, einsetzen 9
5.3 Drehrichtung, Transportsicherung 9
5.4 Getriebestufe wählen 9
5.5 Bohren einstellen....9
5.6 Ein-/Ausschalten, Drehzahl einstellen 9
5.7 Schnellspann-Bohrfutter 9
5.8 Gürtel-Clip 9
5.9 Bit-Aufnahme....10
5.10 LED-Leuchte 10
5.11 Winkelvorsatz 10
6 Wartung und Instandhaltung 10
6.1 Lagerung 10
6.2 Transport....10
6.3 Entsorgung Akkus/Batterien 10
7 Störungsbeseitigung....11
8 Sonderzubehör 12
9 Explosionszeichnung und Ersatzteilliste 12

1 Zeichenerklärung

Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit finden.

Bei Nichtbeachten können schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Maschinen mit Art.-Nr. 919901, 919902, 919921 oder 919925

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden.

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Zur Verringerung eines Verletzungsrisikos lesen Sie die Betriebsanleitung.

Schützen Sie den Akku vor Hitze, übermäßiger Sonneneinstrahlung, Feuer, Frost, Wasser und Feuchtigkeit.

Akkupacks vor Nässe schützen!

Akkupacks vor Feuer schützen!

Es besteht Explosionsgefahr!

2.3 Technische Daten

Typ		A10 M
Spannung	V	10,8
Drehzahl Stufe1	U/min	0-360
Drehzahl Stufe2	U/min	0-1400
Drehmoment (weich)	Nm	17
Drehmoment (hart)	Nm	34
max Durchmesser Bohrfutter	mm	10
min Durchmesser Bohrfutter	mm	1
Max. Bohrdurchmesser:
Stahl	mm	10
Holz	mm	22
Gewicht	kg	0,8
		Ohne Bohrfutter

2.4 Angaben zur Geräuschemission

Die nach EN 60745-1 und EN 60745-2-5 ermittelten Geräuschemissionswerte betragen:

	Schall-Leistungspegel
A10 M	70 dB (A)
Messunsicherheit	3 dB

Die angegebenen Werte sind Emissionspegel. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegel gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind. Die den aktuellen, am Arbeitsplatz vorhandenen Immissionspegel beeinflussenden Faktoren umfassen die Dauer der Exposition, die Raumcharakteristik, andere Lärmquellen usw., wie z. B. die Anzahl der Maschinen und andere benachbarte Bearbeitungen. Außerdem kann der zulässige Immissionspegel von Land zu Land unterschiedlich sein. Trotzdem ist diese Information geeignet, dem Anwender der Maschine eine bessere Abschätzung der Gefährdung und des Risikos zu ermöglichen.

2.5 Angaben zur Vibration

Die typische Hand-Arm-Schwingung ist kleiner als 2,5 m/s ^4 .

Die Messunsicherheit beträgt 1,5 m/s²

2.6 Lieferumfang

Akku- Bohrschrauber A10 M komplett mit:

1 Akku – Schrauber
1 Schnellwechsel-Bohrfutter
1 Akku 10 M 22 (2,0 Ah)
1 Akku 10 M 43 (4,0 Ah)
1 Ladegerät
1 Winkelvorsatz
1 Schrauber-Bit PZ2
1 Gürtel-Clip
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“

2.7 Bestimmungsgemäße Verwendung

Der Bohrschrauber A10 M ist geeignet zum Bohren in Metall, Holz, Kunststoff und ähnlichen Materialien, sowie zum Schrauben und Gewindebohren.

Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorgeht, haftet der Hersteller nicht.

Um das Gerät bestimmungsgemäß zu verwenden halten Sie die von MAFELL vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen ein.

Instandsetzungsarbeiten müssen durch die MAFELL-Vertragshändler bzw. MAFELL-Kundendienststellen durchgeführt werden.

Die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen sowie sonstige allgemein anerkannte sicherheitstechnische und arbeitsmedizinische Regeln sind einzuhalten.

Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

3 Sicherheitshinweise

Gefahr

Elektrische Geräte können bei unsachgemäßem Gebrauch gefährlich sein. Beachten Sie deshalb stets die in diesem Kapitel zusammengefassten Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen!

• Tragen Sie einen Gehörschutz bei der Benutzung von Bohrschraubern. Die Einwirkung von Lärm kann einen Gehörverlust bewirken.

• Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z. B. mit Hilfe eines Metallsuchgerätes).

• Schützen Sie die Akkus vor Nässe!
• Werfen Sie die Akkus nicht ins Feuer!
• Verwenden Sie keine defekten oder deformierten Akkus!
• Öffnen Sie nicht die Akkus!
• Berühren Sie nicht die Kontakte der Akkus oder schließen Sie diese nicht kurz!
• Aus defekten Li-Ion-Akkus kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!
• Entnehmen Sie die Akkus aus der Maschine, bevor Sie irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vornehmen.
• Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkus ausgeschaltet ist.
• Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.
• Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
• Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.
• Sichern Sie das Werkstück gegen Verrutschen, z. B. mit Hilfe von Spannvorrichtungen.

- LED-Leuchte (14): Betrachten Sie die LED-Strahlung nicht direkt mit optischen Instrumenten.

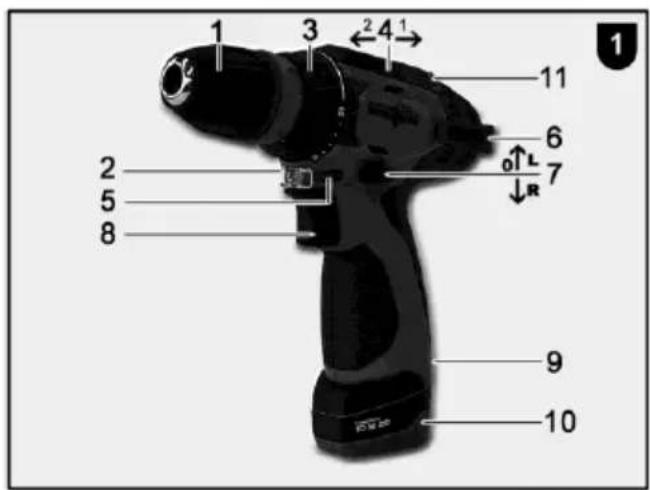

4 Bestandteile

(Abb. 1)

(1) Wechsel - Bohrfutter
(2) LED-Leuchte
(3) Stellring – Drehmomentvorwahl
(4) Schaltschieber - 1 oder 2 Gang
(5) Kapazitäts- und Signalanzeige
(6) Gürtel-Clip, beidseitig einsetzbar
(7) Drehrichtungsumschalter, beidseitig
(8) Schalterdrücker
(9) Entriegelung Akku
(10) Akku
(11) Bit-Aufnahme

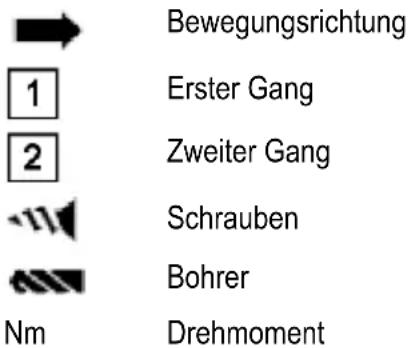

4.1 Symbole

→ 1 2 -17 Nm Bewegungsrichtung Erster Gang Zweiter Gang Schrauben Bohrer Drehmoment

5 Betrieb

5.1 Kapazitätsanzeige

(Abb. 1)

• Laden Sie den Akku vor der Benutzung auf.
• Laden Sie den Akku bei Leistungsabfall wieder auf.
• Die optimale Aufbewahrungstemperatur liegt zwischen 10 °C und 30 °C.

5.2 Akku entnehmen, einsetzen

(Siehe Abb. 2)

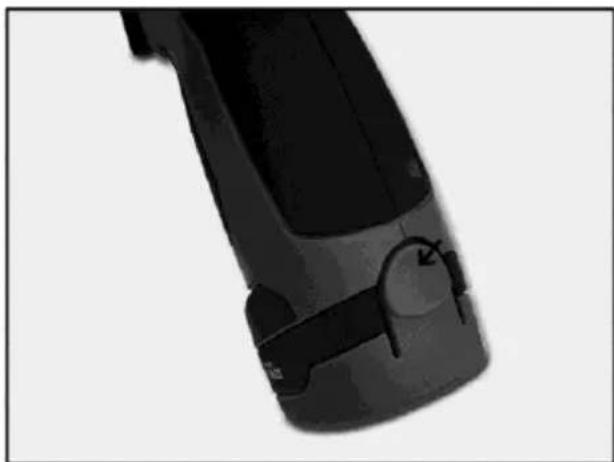

5.3 Drehrichtung, Transportsicherung

Einschaltsperre einstellen (Abb. 3)

5.4 Getriebestufe wählen

(Abb. 1)

Betätigen Sie den Schalterschieber (4) nur bei Stillstand des Motors!

5.5 Bohren einstellen

(Abb. 4)

• Stellen Sie den Drehmoment mit der Drehmomentbegrenzung durch drehen des Stellrings (3) ein. Zwischenstellungen sind möglich.
• = Rohrstufe einstellen (max. Drehmoment, ohne Drehmomentbegrenzung). Um eine Motorüberlastung zu vermeiden, die Spindel nicht blockieren.

5.6 Ein-/Ausschalten, Drehzahl einstellen

(Abb. 1)

Einschalten: Drücken Sie den Schalterdrücker (8). Die Drehzahl kann am Schalterdrücker durch die Eindrücktiefe verändert werden.

Ausschalten: Lassen Sie den Schalterdrücker (8) los.

5.7 Schnellspann-Bohrfutter

(Abb. 5)

• Abnehmen: Ziehen Sie den Verriegelungsring nach vorne und ziehen Sie das Bohrfutter nach vorne ab.
• Anbringen: Ziehen Sie den Verriegelungsring nach vorne und schieben Sie das Bohrfutter bis zum Anschlag auf die Bohrspindel. (Wenn erforderlich drehen Sie das Bohrfutter leicht hin und her.)

5.8 Gürtel-Clip

(Abb. 6)

Anbringen: Drücken Sie den Gürtel-Clip zusammen, so dass Sie ihn in die Öffnung am Motorgehäuse einstecken können. Drücken Sie den Gürtelclip soweit in die Öffnung bis er deutlich einrastet. Schieben Sie den roten Schieber in Richtung Motorgehäuse Ende und um den Radius des Gürtelclips herum (schwergängig), so dass er im

Motorgehäuse einrastet. Damit ist der Gürtelclip sicher befestigt.

Abnehmen: In umgekehrter Reihenfolge wie oben.

Der Gürtel-Clip kann beidseitig montiert werden.

5.9 Bit-Aufnahme

(Abb. 1)

In der Bit-Aufnahme (11) kann ein Schrauber-Bit aufgenommen werden.

5.10 LED-Leuchte

(Abb. 1)

Die LED-Leuchte (2) wird über den Hauptschalter ein- und ausgeschaltet.

5.11 Winkelvorsatz

Mit dem Winkelvorsatz (Abb. 7) können Sie rechtwinklig zur Schrauberachse Schraub- und Bohrarbeitsgänge ausführen. Dabei können Sie Winkel in 30° Stufen zur Schrauberachse einstellen.

Abnehmen: Ziehen Sie den Verriegelungsring nach vorne und ziehen Sie den Winkelvorsatz nach vorne ab.

Anbringen: Ziehen Sie den Verriegelungsring nach vorne und schieben Sie den Winkelvorsatz bis zum Anschlag auf die Bohrspindel (wenn erforderlich drehen Sie den Winkelvorsatz leicht hin und her).

6 Wartung und Instandhaltung

Gefahr

Bei allen Wartungsarbeiten den Akku ziehen.

MAFELL-Maschinen sind wartungsarm konstruiert.

Halten Sie das Gerät stets sauber.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für MAFELL-Elektrowerkzeuge ausführen zu lassen.

Bewahren Sie das Gerät trocken und frostfrei auf.

Verwenden Sie nur MAFELL Zubehör und Ersatzteile.

Lassen Sie Bauteile deren Austausch nicht beschrieben wurde, bei einer MAFELL Kundendienststelle auswechseln.

6.1 Lagerung

Wird die Maschine längere Zeit nicht verwendet, ist sie sorgfältig zu reinigen. Blanke Metallteile mit einem Rostschutzmittel einsprühen.

6.2 Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgutexperte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

6.3 Entsorgung Akkus/Batterien

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2002/96/EG müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Deutschland

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 10.

Änderungen vorbehalten.

7 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht.

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selbstschutzmodus aktiviert. Trotz dieser Schutzfunktion kann bei bestimmten Anwendungen eine Überlastung und als Folge dessen eine Beschädigung der Maschine auftreten.

Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Abhilfe
Akku fast leer	Elektronik schützt den Akku vor Tiefentladen.	Leuchtet nur noch eine LED, laden Sie den Akku auf.Leuchtet nur noch eine LED.Laden Sie den Akku auf.
Überlastung, Maschine schaltet ab.	Durch eine lang anhaltende Belastung wurde die Maschine oder der Akku überhitzt. Es ertönt ein Warnsignal (Dauerpiepsen).Dieses geht nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (15) aus.	Lassen Sie die Maschine und den Akku abkühlen.Die Maschine können sie mit einem anderen Akku im Leerlauf ebenfalls schneller abkühlen.Die Maschine können Sie mit einem anderen Akku im Leerlauf ebenfalls schneller abkühlen.
Maschine schaltet bei zu hoher Belastung ab.	Zu hohe Stromstärke, wie sie z. B. bei länger andauernder Blockierung auftritt führt zum Abschalten der Maschine.	Schalten Sie die Maschine durch Loslassen des Schalterdrückers (15) aus.Danach können Sie die Maschine wieder einschalten und normal weiterarbeiten.Versuchen Sie weitere Blockierungen zu vermeiden.

8 Sonderzubehör

• Akku 10 M 22 Best.-Nr. 904444
• Akku 10 M 43 Best.-Nr. 094445
• APS 10 M Ladegerät Best.-Nr. 094447
• APS 10 M Ladegerät - GB Best.-Nr. 094448
• Winkelvorsatz A-WV 10 Best.-Nr. 206773
• Bohrfutter A-BF 10 Best.-Nr. 206771
• Quick-Bithalter A-BH Best.-Nr. 206766

9 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com
