MANUALE UTENTE A 10 M Mafell

Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancanza del rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I - Dichiarazione di conformità CE

Con la presente certifichiamo che la macchina A10 M è conforme alle seguenti direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti norme.

Responsabile per la composizione della documentazione tecnica: Mafell AG

1 Legenda 30
2 Informazioni sul prodotto 30
2.1 Informazioni sul produttore 30
2.2 Identificazione della macchina 30
2.3 Dati tecnici....31
2.4 Informazioni sull'emissione di rumori....31
2.5 Informazioni sulle vibrazioni 31
2.6 Volume di fornitura 31
2.7 Impiego conforme alla destinazione 32
3 Avvertenze di sicurezza 32
4 Componenti 33
4.1 Simboli....33
5 Funzionamento....33
5.1 Indicatore capacità 33
5.2 Rimozione, inserimento batteria 33
5.3 Senso di rotazione, sicura di trasporto 33
5.4 Selezione livello ingranaggio 33
5.5 Impostazione foratura....33
5.6 Accensione/Spegnimento, impostazione numero di giri....33
5.7 Mandrino a serraggio rapido 33
5.8 Gancio per cintura 33
5.9 Attacco inserto....34
5.10 Lampada LED 34
5.11 Rinvio ad angolo....34
6 Manutenzione e riparazione 34
6.1 Immagazzinaggio 34
6.2 Trasporto 34
6.3 Smaltimento delle batterie 34
7 Eliminazione dei disturbi....35
8 Accessori speciali 36
9 Disegno esploso e distinta dei ricambi 36

1 Legenda

Questo simbolo si trova dovunque siano riportate avvertenze sulla Vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa.

Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

per macchine con N. articolo 919901, 919902, 919921 oppure 919925

2.1 Informazioni sul produttore

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], fax [phone]

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi dell'UE

Non smaltire apparecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Si prega di leggere attentamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.

Proteggere le batterie dal calore, radiazioni solari eccessive, fuoco, gelo, acqua e umidità.

Proteggere le batterie dall'umidità!

Proteggere le batterie dal fuoco!

Sussiste il pericolo di esplosione!

2.3 Dati tecnici

Tipo		A10 M
Tensione	v	10,8
Numero di giri livello 1	giri/min	0-360
Numero di giri livello 2	giri/min	0-1400
Coppia (dolce)	Nm	17
Coppia (dura)	Nm	34
Diametro max mandrino	mm	10
Diametro min mandrino	mm	1
Diametro max. di foratura:
acciaio	mm	10
legno	mm	22
Peso	kg	0,8
		senza mandrino

2.4 Informazioni sull'emissione di rumori

I valori di rumorosità determinati secondo EN 60745-1 ed EN 60745-2-5 sono:

	Livello di potenza sonora
A10 M	70 dB (A)
Incertezza di misurazione	3 dB

I valori indicati sono il livello di emissione. Nonostante sussista una correlazione tra livello di emissione e livello di immissione, da ciò non può essere derivato in modo affidabile, se sono necessarie misure precauzionali aggiuntive. I fattori attuali influenti per il livello di immissione presenti sul posto di lavoro comprendono la durata di esposizione, la caratteristica del locale, altre fonti di rumore ecc., come p. es. il numero di macchine e altre lavorazioni circostanti. Inoltre il livello di immissione massimo consentito può variare da Paese a Paese. Nonostante ciò, questa informazione è adatta, per permettere all'utente della macchina di valutare in modo migliore il pericolo e il rischio.

2.5 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è minore di 2,5 m/s².

L'incertezza di misurazione è di 1,5 m/s²

2.6 Volume di fornitura

Trapano avvitatore a batteria A10 M completo di:

1 avvitatore a batteria
1 mandrino a cambio rapido
1 batteria 10 M 22 (2,0 Ah)
1 batteria 10 M 43 (4,0 Ah)
1 caricabatteria
1 rinvio ad angolo
1 inserto avvitatore PZ2
1 gancio per cintura
1 manuale di istruzioni per l'uso
1 libretto "Avvertenze di sicurezza"

2.7 Impiego conforme alla destinazione

Il trapano avvitatore A10 M è adatto per la foratura nel metallo, legno, plastica e materiali simili nonché per avvitare e la maschiatura.

Ogni altro tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.

Per l'impiego conforme alla destinazione dell'apparecchio bisogna assolutamente rispettare le condizioni di funzionamento, manutenzione e riparazione prescritte dalla MAFELL.

Lavori di riparazione devono essere eseguiti solo da rivenditori contrattuali della MAFELL e/o da punti di servizio di assistenza clienti MAFELL.

Vanno rispettate le disposizioni di sicurezza nonché altre regole tecniche di sicurezza riconosciute e mediche di lavoro vigenti nei rispettivi paesi d'impiego.

Modifiche arbitrarie eseguite sull'apparecchio esclude una responsabilità del fabbricante per danni risultanti da ciò.

3 Avvertenze di sicurezza

Pericolo

Apparecchiature elettriche possono essere pericolose se usate non conforme alla destinazione.

Osservare perco sempre le avvertenze di sicurezza riassunte in questo capitolo e le disposizioni di sicurezza vigenti nel rispettivo Paese di utilizzo!

• Indossare la protezione dell'udito quando si utilizzano trapani avvitatori. Stando sotto l'effetto di rumore può causare la perdita dell'udito.
• Tenere l'apparecchio solo dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove l'utensile utilizzato potrebbe toccare cavi elettrici nascosti. Il contatto con un cavo conduttore di tensione può mettere sotto tensione anche parti metalliche dell'apparecchio e causare una scossa elettrica.

• Assicurarsi che al punto dove si deve lavorare non si trovi nessuna condotta di corrente, di acqua o di gas (p. es. servendosi di un metaldetector).

• Proteggere le batterie dall'umidità!

• Non gettare le batterie nel fuoco!
• Non utilizzare batterie difettose o deformate!
• Non aprire le batterie!
• Non toccare i contatti delle batterie oppure non cortocircuitare!
• Dalle batterie ai ioni di litio difettose potrebbe fuoriuscire un liquido leggermente acidoso infiammabile! Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga a contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
• Rimuovere le batterie dalla macchina prima di eseguire qualsiasi regolazione, riallestimento, manutenzione o pulizia.
• Assicurarsi che la macchina sia spenta quando inserite la batteria.
• Polveri di materiali come pitture contenenti piombo, alcuni tipi di legno, minerali e metallo possono essere nocivi alla salute. Toccare o inalare le polveri potrebbero causare razioni allergiche e/o malattie delle vie respiratorie dell'utente o delle persone che si trovano nelle vicinanze.
• Determinate polveri come polvere di quercia o di faggio valgono come cangerogene, in particolare in combinazione con sostanze additive per il trattamento del legno (cromati, conservanti legno). Materiale contenente amianto deve essere lavorato solo da tecnici specializzati.
• Utilizzare possibilmente un'aspirazione polvere.
• Provvedere ad una buova ventilazione sul posto di lavoro.
• Si consiglia di indossare una mascherina protettiva con classe filtro P2.
• Osservare le norme vigenti del vostro Paese per i materiali da lavorare.
• Bloccare il pezzo contro uno scivolamento, p. es. servendosi di dispositivi di serraggio.
• Lampada LED (14): Non osservare la radiazione LED direttamente con strumenti ottici.

4 Componenti

(Fig. 1)

(1) Mandrino di ricambio
(2) Lampada LED
(3) Anello di regolazione - preselezione coppia
(4) Pulsante - a 1 o a 2 marce
(5) Indicatore capacità e segnale
(6) Gancio per cintura, utilizzabile in entrambi i lati
(7) Commutatore senso di rotazione, entrambi i sensi
(8) Pulsante
(9) Sblocco batteria
(10) Batteria
(11) Attacco inserto

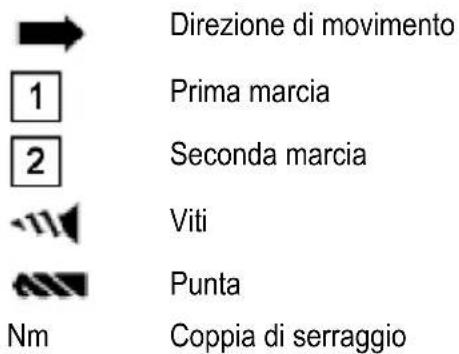

4.1 Simboli

Direzione di movimento 1 Prima marcia 2 Seconda marcia Viti Punta Nm Coppia di serraggio

5 Funzionamento

5.1 Indicatore capacità

(Fig. 1)

• Caricare la batteria prima dell'uso.
- Ricaricare la batteria in caso di potenza insufficiente.
- La temperatura ottimale di conservazione è tra 10 °C e 30 °C.

5.2 Rimozione, inserimento batteria

(Vedi Fig. 2)

5.3 Senso di rotazione, sicura di trasporto

Impostazione del blocco di accensione (Fig. 3)

5.4 Selezione livello ingranaggio

(Fig. 1)

Azionare il pulsante (4) solo a motore fermo!

5.5 Impostazione foratura

(Fig. 4)

• Impostare la coppia con delimitazione coppia ruotando l'anello di regolazione (3). Sono possibili anche posizioni intermedie.
• = Impostazione livello di foratura (coppia max., senza delimitazione coppia). Per evitare un sovraccarico del motore non bloccare il mandrino.

5.6 Accensione/Spegnimento, impostazione numero di giri

(Fig. 1)

Accensione: Premere il pulsante (8). Il numero di giri può essere modificato con il pulsante attraverso la profondità che si preme il pulsante.

Spegnimento: Rilasciare il pulsante (8).

5.7 Mandrino a serraggio rapido

(Fig. 5)

• Rimozione: Tirare l'anello di blocco in avanti e estrarre il mandrino in avanti.
• Montaggio: Tirare l'anello di blocco in avanti e spingere il mandrino fino a battuta sull'albero portamandrino. (Se necessario, ruotare il mandrino leggermente di qua e di la.)

5.8 Gancio per cintura

(Fig. 6)

Montaggio: Comprimere il gancio per cintura in modo da poterlo infilare nell'apertura sul carter del motore. Premere il gancio per cintura dentro l'apertura finché s'aggancia udibilmente. Spingere lo scorritore rosso in direzione estremità carter motore e intorno al raggio del gancio per cintura (non scorrevole), affinché s'aggancia nel carter del motore. Con ciò il gancio per cintura è fissato in modo sicuro.

Rimozione: Nella sequenza inversa come sopra.

Il gancio per cintura può essere motanto su entrambi i lati.

5.9 Attacco inserto

(Fig. 1)

Nell'attacco inserto (11) è possibile alloggiare un inserto avvitatore.

5.10 Lampada LED

(Fig. 1)

La lampada LED (2) viene accesa e spenta tramite l'interruttore principale.

5.11 Rinvio ad angolo

Con il rinvio ad angolo (Fig. 7) è possibile eseguire operazioni di avvitamento e foratura in angolo retto rispetto all'asse dell'avvitatore. A tal fine è possibile regolare angoli a livelli di 30° rispetto all'asse dell'avvitatore.

Rimozione: Tirare l'anello di blocco in avanti e estrarre il rinvio ad angolo in avanti.

Montaggio: Tirare l'anello di blocco in avanti e spingere il rinvio ad angolo fino a battuta sull'albero portamandrino (se necessario, ruotare il rinvio ad angolo leggermente di qua e di la).

6 Manutenzione e riparazione

Pericolo

Estrarre le batterie per tutti i lavori di manutenzione da eseguire.

Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

Mantenere l'apparecchio sempre pulito.

Se l'apparecchio nonostante accurate procedure di fabbricazione e di prova dovesse andare in avaria, lasciare eseguire la riparazione da un punto di servizio assistenza clienti autorizzato per utensili elettrici MAFELL.

Conservare l'apparecchio in luogo asciutto e protetto dal gelo.

Utilizzare solo accessori e ricambi della MAFELL. Lasciare cambiare da un punto di servizio assistenza clienti della MAFELL quei componenti che per la loro sostituzione non esiste alcuna descrizione.

6.1 Immagazzinaggio

Se la macchina non viene usata per lungo tempo, deve essere pulita accuratamente. Spruzzate dell'antiruggine sulle parti di metallo lucide.

6.2 Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose.

Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

6.3 Smaltimento delle batterie

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2002/96/CE gli elettroutensili diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportare el paragrafo «Trasporto», pagina 34.

Con ogni riserva di modifiche tecniche.

7 Eliminazione dei disturbi

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela.

Se la macchina si spegne autonomamente, allora l'elettronica ha attivato la modalità di autoprotezione. Nonostante questa funzione di protezione, per alcune applicazioni potrebbe risultare un sovraccarico e di conseguenza di ciò un danneggiamento della macchina.

Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al vostro rivenditore o direttamente al servizio di assistenza MAFELL.

Disturbo	Causa	Rimedio
Batteria quasi scarica	L'elettronica protegge la batteria dallo scarico completo della batteria.	Se è acceso solo un LED, allora ricaricare la batteria.È acceso solo ancora un LED.Ricaricare la batteria.
Sovraccarico, la macchina si spegne.	Attraverso un carico a lungo persistente, la macchina o la batteria si sono surriscaldate.Viene emesso un segnale acustico (suono continuo).Questo si spegne dopo max. 30 secondi oppure rilasciando il pulsante (15).	Lasciare raffreddare la macchina e la batteria. La macchina può essere raffreddata anch'essa più velocemente facendola funzionare a vuoto con un'altra batteria.La macchina può essere raffreddata anch'essa più velocemente facendola funzionare a vuoto con un'altra batteria.
La macchina si spegne in presenza di alto carico.	Densità di corrente troppo elevata, come ad es. si presenta continuamente se si ha dei bloccaggi, porta a spegnere la macchina.	Spegnere la macchina rilasciando il pulsante (15).Dopodiché potete riaccendere la macchina e continuare a lavorare normalmente.Tentate di evitare ch vi siano altri bloccaggi.

8 Accessori speciali

9 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla nostra homepage: www.mafell.com
