KÄYTTÖOHJE A 10 M Mafell

Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.

WARNING

FIN - EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että kone A10 M vastaa mainittujen EU-direktiivien vaatimuksia. Sen suunnittelussa ja valmistuksessa on sovellettu luettelossa ilmoitettuja standardeja.

Teknisten asiakirjojen laatimiseen valtuutettu henkilö: Mafell AG

1 Merkkien selitykset 53
2 Tuotetiedot 53
2.1 Valmistajan tiedot....53
2.2 Konetunnus 53
2.3 Tekniset tiedot 54
2.4 Melupäästötiedot 54
2.5 Tärinää koskevat tiedot 54
2.6 Toimituksen laajuus....54
2.7 Määräysten mukainen käyttö 55
3 Turvallisuusohjeet 55
4 Osat....56
4.1 Symbolit....56
5 Käyttö 56
5.1 Kapasiteettinäyttö 56
5.2 Akun poistaminen, asettaminen....56
5.3 Kiertosuunta, kuljetusvarmistin....56
5.4 Vaihdeportaan valitseminen 56
5.5 Porauksen säätäminen....56
5.6 Päälle-/poiskytkeminen, kierrosluvun säätö 56
5.7 Pikakiinnitys-poranistukka 56
5.8 Hihna-klipsi 56
5.9 Teräpidike....57
5.10 LED-valaisin 57
5.11 Kulmalisäke 57
6 Huolto ja kunnossapito 57
6.1 Säilytys 57
6.2 Kuljetus....57
6.3 Akkujen/paristojen hävittäminen....57
7 Häiriöiden poisto....58
8 Erikoistarvikkeet 58
9 Räjähdyssuojausmerkintä ja varaosaluettelo 58

1 Merkkien selitykset

Tämä symboli näkyy kaikissa niissä kohdissa, joissa annetaan turvallisuuteen liittyviä ohjeita.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Tällä symbolilla on merkitty mahdollisesti vahingolliset tilanteet.

Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja.

2 Tuotetiedot

koneille, joiden tuotenumero on 919901, 919902, 919921 tai 919925

2.1 Valmistajan tiedot

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218

2.2 Konetunnus

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

EU:n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätys- tai keräyspisteeseen.

Lue käyttöohje vähentääksesi loukkaantumisriskiä.

Suojaa akku kuumuudelta, liialliselta auringon säteilyltä, tulelta, pakkaselat, vedeltä ja kosteudelta.

Suojaa akkupaketit kosteudelta!

Suojaa akkupaketit tulelta!

Räjähdysvaara!

2.3 Tekniset tiedot

Tyyppi		A10 M
Jännite	v	10,8
Kierroslukuporras1	kier./min	0-360
Stufe2	kier./min	0-1400
Vääntömomentti (pehmeä)	Nm	17
Vääntömomentti (kova)	Nm	34
Poraistukan maks. läpimitta	mm	10
Poraistukan min. läpimitta	mm	1
Maks. poranterän läpimitta:
Teräs	mm	10
Puu	mm	22
Paino	kg	0,8
		Ilman poranistukkaa

2.4 Melupäästötiedot

Standardien EN 60745-1 ja EN 60745-2-5 mukaan määritellyt meluarvot ovat:

	Äänitehotaso
A10 M	70 dB (A)
Mittausvarmuus	3 dB

Annetut arvot ovat melunpäästötasoja. Vaikka päästöarvojen ja käyttöpaikan melutason välillä on olemassa yhteys, arvoista ei kuitenkaan voida luotettavasti tehdä johtopäätöksiä lisätoimenpiteiden tarpeellisuudesta. Työpaikalla esiintyvään melutasoon vaikuttaa mm. altistumisen kesto, tilan ominaisuudet, muut melulähteet jne., esim. koneiden määrä ja muu lähistöllä suoritettava työstö. Tämän lisäksi sallittu melutaso voi vaihdella maittain. Kuitenkin tämä informaatio soveltuu antamaan käyttäjälle mahdollisuuden vaarallisuuden ja riskin arviointiin.

2.5 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsisivarsiin kohdistuva tärinä on alle 2,5 m/s².

2.6 Toimituksen laajuus

Akkuporaruuvinväännin:

1 Akkuruuvinväännin
1 Pikavaihto-poraistukka
1 Akku 10 M 22 (2,0 Ah)
1 Akku 10 M 43 (4,0 Ah)
1 Latauslaite
1 Kulmalisäke
1 Ruuvausterä PZ2
1 Hihna-klipsi
1 Käyttöohje
1 Vihko "Turvallisuusohjeet"

2.7 Määräysten mukainen käyttö

Poraruuvinväännin A10 M soveltuu metallin, puun, muovin ja sentapaisten materiaalien poraamiseen, sekä ruuvien vääntämiseen kierteiden poraamiseen.

Muunlainen kuin yllä kuvattu käyttö on kiellettyä. Valmistaja ei vastaa muun käytön aiheuttamista vahingoista.

Käyttääksesi laitetta sen käyttötarkoituksen mukaisesti, noudata MAFELL:in määräämiä käyttö-, huolto- ja korjausvaatimuksia.

Kunnossapitotyöt on suoritettava valtuutetun MAFELL-piirimyyjän tai MAFELL-asiakaspalvelun toimesta.

Jokaisen maan paikallisia turvallisuusmääräyksiä sekä muita yleisiä hyväksyttyjä työterveydellisiä seka työturvallisuusteknisiä määräyksiä on noudatettava.

Jos laitteeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tästä aiheutuvista vahingoista.

3 Turvallisuusohjeet

Vaara

Sähkölaitteet voivat olla vaarallisia epäasianmukaisesti käytettyinä. Noudata tämän vuoksi kaikkia tähän kappaleeseen koottuja turvallisuusohjeita ja käyttömaassa voimassa olevia turvallisuusmääräyksiä!

• Käytä kuulosuojainta poraruuvinvääntimiä käytettäessä. Melu voi vaikuttaa kuulon menettämiseen.
• Pidä laitteesta kiinni eristetyiltä kahvapinnoilta, kun teet töitä, joissa käytettävä työkalu voi osua pilossa oleviin sähköjohtoihin. Kosketus jännitettä johtavaan johtoon voi tehdä laitteen metalliset osat jännitteellisiksi ja johtaa sähköiskuun.
• Varmista, että työstettävässä kohdassa ei ole virta- , vesi- tai kaasujohtoja (esim. metallinpaljastinlaitetta käyttäen).
• Suojaa akut kosteudelta!
• Älä heitä akkuja tuleen!
• Älä käytä rikkinäisiä tai muotonsa muuttaneita akkuja!

• Älä avaa akkuja!

• Älä kosketa akkujen kontakteja tai oikosulje niitä!

• Rikkinäisistä li-ion-akuista voi valua lievästi hapanta, palamiskelpoista nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä pääsee silmiin, pese ne puhtaalla vedellä ja mene välittömästi lääkärin tutkittavaksi!x
• Ota akut koneesta, ennen minkään asetuksen, varusteiden muuttamisen, huollon tai puhdistuksen suorittamista.
• Varmista, että kone on kytketty pois päältä akkuja paikalleen asetettaessa.
• Lyijypitoisten maalien, muutamien puulajien, mineraalien ja metallien pölyt voivat olla vaarallisia terveydelle. Pölyjen koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai käyttäjälle tai lähellä olleille henkilöille hengitystiesairauksia.
• Tiettyjä pölyjä, kuten tammi- tai pyökkipölyä, pidetään syöpää aiheuttavina, erityisesti puunkäsittelyssä käytettävien lisääaineiden yhteydessä (kromaatti, puunsuoja-aine). Vain ammattilaiset saavat asbestipitoisia materiaaleja.
• Käytä, mikäli mahdollista, pölyjen poisimurointia.
• Huolehdi työpaikan hyvästä tuuletuksesta.
• On suositeltavaa käyttää suodatinluokan P2 hengityssuojainnaamaria.
• Noudata maassasi voimassa olevia, työstettäviä materiaaleja koskevia, määräyksiä.
• Varmista työkappale poisluiskahtamisen varalta, esim. puristinlaitteilla.
• LED-valaisin (14) Älä katso optisilla välineilla suoraan LED-säteilyyn.

4 Osat

(kuva 1)

(1) Vaihtoporanistukka
(2) LED-valaisin
(3) Asetusrengas – vääntömomentin esivalinta
(4) Liukukytkin - vaihde 1 tai 2
(5) Kapasiteetti- ja merkkivalonäyttö
(6) Hihna-klipsi, molemmilla puolilla käytettävissä
(7) Pyörimissuunnan vaihtokytkin, molemmilla puolilla
(8) Kytkinpainike
(9) Akun lukituksen vapautus
(10) Akku
(11) Poranterän pidike

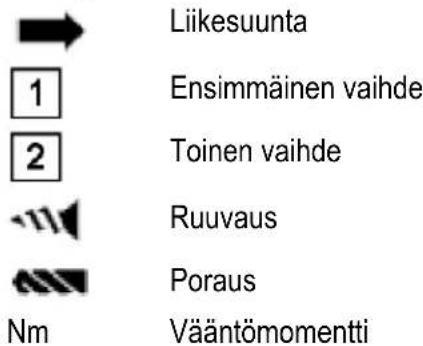

4.1 Symbolit

Liikesuunta 1 Ensimmäinen vaihde 2 Toinen vaihde -11 Ruuvaus Poraus Nm Vääntömomentti

5 Käyttö

5.1 Kapasiteettinäyttö

(kuva 1)

• Lataa akku ennen käyttämistä.
  • Lataa akku tehon pudottua uudelleen.
• Optimi säilytyslämpötila on alueella 10 °C ... 30 °C.

5.2 Akun poistaminen, asettaminen.

(Katso kuva 2)

5.3 Kiertosuunta, kuljetusvarmistin

Käynnistykseneston asetus päälle (kuva 3)

5.4 Vaihdeportaan valitseminen

(kuva 1)

Käytä liukukytkintä (4) vain moottorin ollessa pysähtyneenä!

5.5 Porauksen säätäminen

(kuva 4)

• Aseta vääntömomentti vääntömomentinrajoittimella asetusrengasta (3) kiertämällä. Väliasennot ovat mahdollisia.
• = A seta porausporras (maks. vääntömomentti ilman vääntömomentin rajoitusta). Moottorin ylikuumenemisen välttämiseksi, älä anna karan juuttua kiinni.

5.6 Päälle-/poiskytkeminen, kierrosluvun säätö (kuva 1)

Päällekytkentä: Paina kytkinpainiketta (8). Kierroslukua voi muuttaa kytkinpainikkeen painallussyvyyttä muuttamalla.

Kytkeminen pois päältä: Vapauta kytkinpainike (8).

5.7 Pikakiinnitys-poranistukka

(kuva 5)

• Poistaminen: Vedä lukitusrengas eteen ja vedä poranistukka eteenpäin pois.
• Kiinnittäminen: Vedä lukitusrengas eteen ja työnnä poranistukka vasteeseen asti poran karaan. (Jos tarpeen, kierrä poranistukka kevyesti sinne ja tänne.)

5.8 Hihna-klipsi

(kuva 6)

Kiinnittäminen: Paina hihna-klipsiä yhteen, niin että voit pistää sen moottorikotelon taaimmaiseen aukkoon. Paina hihna-klipsi niin syvälle aukkoon, että se napsahtaa selvästi lukitukseen. Työnnä liukukytkintä moottorikotelon takapään suuntaan ja hihnaklipsin säteen ympäri (raskaskulkuinen), niin että se napsahtaa lukitukseen moottorikoteloon. Tällöin hihnaklipsi on varmasti kiinnitetty.

Poistaminen: Vastakkaisessa järjestyksessä ylläolevaan nähden.

Hihna-klipsin voi asentaa molemmille puolille.

5.9 Teräpidike

(kuva 1)

Teräpidikkeeseen (11) voi asettaa yhden ruuvausterän.

5.10 LED-valaisin

(kuva 1)

LED-valaisimen (2) voi kytke pääkytkimellä päälle ja pois päältä.

5.11 Kulmalisäke

Kulmalisäkkeen (kuva 7) avulla voit suorittaa ruuvausakseliin nähden suorakulmaisia ruuvaus- ja poraustöitä. Voi tällöin säätää kulmaa 30°-portaisesti ruuvausakseliin nähden.

Poistaminen: Vedä lukitusrengas eteen ja vedä kulmalisäke eteenpäin pois.

Kiinnittäminen: Vedä lukitusrengas eteen ja työnnä kulmalisäke vasteeseen asti poran karaan ((jos tarpeen, kierrä kulmalisäkettä kevyesti sinne ja tänne).

6 Huolto ja kunnossapito

Vaara

Poista akku ennen kaikkia huoltotöitä.

MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa.

Pidä laite aina puhtaana.

Jos laitteeseen tulee huolellisesta valmistuksesta ja tarkastuksista huolimatta vikaa, sen korjaus on jätettävä MAFELL-sähkötyökalujen valtuutetun huoltoliikkeen tehtäväksi.

Säilytä laitetta kuivassa ja pakkaselta suojatussa paikassa.

Käytä vain MAFELL-varusteita ja -varaosia. Anna MAFELL-asiakaspalvelupisteen vaihtaa ne osat, joiden vaihtoa ei käyttöohjeessa ole kuvattu.

6.1 Säilytys

Jos konetta ei käytetä pitempään aikaan, se on puhdistettava huolellisesti. Kiiltävät metalliosat on sumutettava ruosteenestoaineella.

6.2 Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaaraainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.

Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset.

6.3 Akkujen/paristojen hävittäminen

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa "Kuljetus", sivu 57.

Oikeus teknisiin muutoksiin pidätetään.

7 Häiriöiden poisto

Vaara

Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta.

Jos kone kytkeytyy itsestään pois päältä, elektroniikan itsesuojaustila on aktivoitunut.

Tästä itsesuojaustoiminnosta huolimatta tietyissä käyttötilanteissa voi esiintyä ylikuumenemista ja sen seurauksena kone voi vaurioitua.

Seuraavassa luetellaan muutama usein esiintyvä häiriö ja niiden syyt. Jonkin muun häiriön ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun.

Häiriö	Syy	Korjaus
Akku melkein tyhjä	Elektroniikka suojaa akkua syvätyhjennykseltä.	Jos vain yksi LED palaa, lataa akku.Palaako vielä yksi LED.Lataa akku.
Ylikuormitus, kone kytkeytyy pois päältä.	Pitkään kestänyt kuomitus on ylikuumentanut koneen tai akun.Kuuluu varoitusääni (jatkuva piippaus).Ääni vaikenee maks. 30 sekunnin kuluttua tai kytkinpainikkeen (15) vapauttamisen jälkeen.	Anna koneen ja akun jäähtyä.Koneen voi myös jähdyttää nopeammin toisella akulla tyhjäkäynnillä.
Kone kytkeytyy pois päältä kuormituksen ollessa liian suuri.	Liian suuri virranvoimakkuus, jollainen esiintyy esim. pitkään kestävässä terä kiinni juuttumisessa, johtaa koneen kytkeytymiseen pois päältä.	Kytke kone pois päältä vapauttamalla kytkinpainike (15).Tämän jälkeen voit kytkeä koneen uudelleen päälle ja työskennellä edelleen normaalisti.Yritä välttää lisäjuuttumisia.

8 Erikoistarvikkeet

• Akku 10 M 22 Til.-nro 904444
• Akku 10 M 43 Til.-nro 094445
• APS 10 M Latauslaite Til.-nro 094447
• APS 10 M Latauslaite - GB Til.-nro 094448
• Kulmalisäke A-WV 10 Til.-nro 206773
• Poraistukka A-BF 10 Til.-nro 206771
• Quick-teränpidike A-BH Til.-nro 206766

9 Räjähdyssuojausmerkintä ja varaosaluettelo

Vastaavat tiedot varaosista löydät kotisivultamme: www.mafell.com
