WX092.9 - Compressor WORX - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze luchtcompressor (luchtpomp)
Merk	Worx
Model	WX092.9
Voeding	Lithium-ion batterij 20 V (niet inbegrepen)
Compatibele batterijen	WA3550 (1,5 Ah), WA3551 (2,0 Ah), WA3553 (4,0 Ah)
Compatibele laders	WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A)
Maximale werkdruk	10 bar (150 psi)
Aanbevolen continue druk	8 bar (120 psi) gedurende max. 2,5 min, daarna 7,5 min rust
Opoepefficiëntie (band 215/55R17 van 0 tot 2,4 bar)	4 minuten
Hoofdfuncties	Opoepen, drukcontrole, werklamp, SOS-noodlamp
Meeteenheden	Bar, psi (omschakelbaar)
Gewicht (naakt gereedschap)	0,95 kg
Meegeleverde accessoires	Slang, persluchtpistool, adapter voor Presta-klep, ballonnal, conisch mondstuk
Gebruikstemperatuur	-25 °C tot 45 °C
Veiligheid	Automatische uitschakeling bij bereikte druk, bescherming tegen overbelasting en lage accuspanning
Onderhoud	Reinigen met een droge doek; geen door de gebruiker te repareren onderdelen
Normen	EN 60335-1, EN 1012-1, EN 62233, EN 55014-1, EN 55014-2
Garantie	Raadpleeg de handleiding of de verkoper

Veelgestelde vragen - WX092.9 WORX

Hoe wijzig ik de drukmeeteenheid (bar/psi)?

Druk tegelijkertijd op de verhogingsknop en de verlagingsknop van de luchtdruk om te schakelen tussen bar en psi.

Wat is de maximale druk die deze compressor kan bereiken?

De maximale druk is 10 bar (150 psi). Voor continu gebruik niet langer dan 2,5 minuten boven de 8 bar (120 psi) gaan.

Hoe lang duurt het om een autoband op te pompen?

Voor een band 215/55R17 duurt het opblazen van 0 tot 2,4 bar ongeveer 4 minuten.

Kan ik de pomp gebruiken om vrachtwagen- of tractorbanden op te pompen?

Nee, de pomp is niet ontworpen voor het oppompen van grote banden zoals die van vrachtwagens of tractoren. Overschrijd het toegestane uitgangsbereik niet.

Hoe gebruik ik de werklamp en de SOS-modus?

Druk op de lampknop (positie 15) om te schakelen tussen de normale werklamp en de SOS-noodlamp. Kijk niet rechtstreeks in de lichtbundel.

Welk type batterij gebruikt deze compressor?

Hij gebruikt een lithium-ion 20 V Worx batterij (bijv. WA3550, WA3551, WA3553). De batterij is niet inbegrepen bij het standaardmodel.

Wat te doen als het apparaat plotseling stopt tijdens gebruik?

Dit kan komen door overbelasting of een lage accuspanning. Zet het apparaat uit, laat het afkoelen of laad de batterij op, en start opnieuw.

Hoe onderhoud ik de compressor?

Reinig het apparaat alleen met een droge doek. Gebruik geen water of chemicaliën. Er zijn geen door de gebruiker te repareren onderdelen.

Kan ik de pomp gebruiken voor ademlucht?

Nee, dit kan ernstig letsel of de dood tot gevolg hebben. De pomp is uitsluitend bedoeld voor het oppompen van voorwerpen.

Welke accessoires worden meegeleverd met de pomp?

De set bevat een slang, een persluchtpistool, een adapter voor Presta-klep, een ballonnal en een conisch mondstuk.

GEBRUIKSAANWIJZING WX092.9 WORX

zorgvuldig door. Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leider tot een elektrische schok, branden/of ernstig letsel.

Bewaar alle凭证heidsvoorschriften en alle instructies voor toekomstig gebruik.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.

• Kinderen要去en onder toezicht worden gehonden om te verhinderen dat ze met de machine gaan spelen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR DRAADLOZE LUCHTPOMPEN

1. Vermijd het gebruik van

de pomp bij temperaturen
lager dan -25°C of hoger dan
45°C.

1. Laat de pomp nooit onbeheerd awhiletijdens het gebruik.
2. Zorg ervoor dat de AAN/UIT-schakelaar is uitgeschakeld bij het aansluten op de voedingsbron.
3. Voorzichtig! Gebruik de pomp slechts voor een korteijd. Onder de hoge werkdruk van 8 bar (120 psi) kan het toestel oververhit raken als het langer dan 2,5 minute onafgebrozen worden gebruikt. Schakel het apparaat onmiddelijkuit en LAST het minstens 7,5 minutes afkoelen
4. Gevaar voor letsel! Pomp geen voorwerpen op tot meer dan de beoogde druk. Deze+kunnen barsten en verwondingen en/of materiele schadeveroorzaken.
5. Het toegestane vermogensbereik van de pomp nicht overschrijden. Pomp geen banden van vrachtwagens, tractoren of andere große banden op.
6. Werk Niet met materialen die gemakkelijk ontvlambaar of

explosiefzijnofkunnenzijn.

1. Gebruik de pomp en de accessoires nooit voor andere doeleinden dan waarvoor ze zijn ontworpen.
2. De pomp moet gegen vocht worden beschermd.
3. Controller het apparaat voor elk gebruik. Als er schade wordt gedetecteerd, mag u het apparaat Niet gebruiken. Laat de reparations alleenuitvoeren door een geraadpleegdetechnicus. Open het apparaat nooit zich.
4. Het apparaat produeert een hoge druk. Richt de luchtuitlaat nicht op personen of dieren.
5. Blijf te allen tijde alert!
   Gebruik het apparaat nooit
   wanner u afgeleid bent of
   zich nicht goed voelt
   13.Hogedruklucht kan leiden tot de dood of ernstig letsel. Werk nooit boven de maximale bedrijfsdruk. Niet werken met drukschakelaar of veiligheidsklep boven de maximaal toegestane werkdruk.
6. Inademingsgevaar. Het gebruik van de pomp voor de toevoer van ademlucht kan leiden tot de dood of

ernstig letsel. Gebruik de pomp nicht voor de toevoer van ademlucht.

15.De apparatuur en het verpakkingsmaterial een geen spelgoed. Laat kinderen nicht speelen met plastic zakken, folies ofkleine onderdelen. Er bestaat gevaar voor inslikken of verstikking.

LED-lamp met elektrisch

gereedschap bevindt zich in de Vrijgestelde groep. Om risico's in verband voor toeschouwers te vermijden, moet de gebruiker zorgvuldiger�n en alle veiligheidswaarschuwingen en instructies lezen. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot oogletsel.

Hoe blootstellingsgevaar te vermijden

Bij toenemende afstand
tot een lamp nemen
de toepasselijke
gevarenwaarden af - zie
afbeelding 1. Bij de afstand
X1 is de EHV = 1, d.w.z. de
EHV is gelijk aan de geldende

emissiegrenswaarde. Afstand X1 is de gevarenafstand (HD) voor dit lampsysteme. Op afstand X2 overschrijdt de gevarenswaarde voor optische straling de toepasselijkke emissiegrenswaarde met een factor A. Op deze afstand kan de overmatige blootstelling aan optische straling worden beperkt door de blootstellingstijd met een factor A te beperken (indien de emissiegrenswaarden worden uitgedrukt in stralingsblootstelling of in dearend geintegreerde straling), of door gebruik te make van technische voorzieningen (zoals filters) die de toegankelijkke emissie verminderen en/of persoonlijke beschemingsmiddelen (zoals brillen, kleding) die de potentièle blootstelling aan de uitgestraalde energia{kunnen beperken.

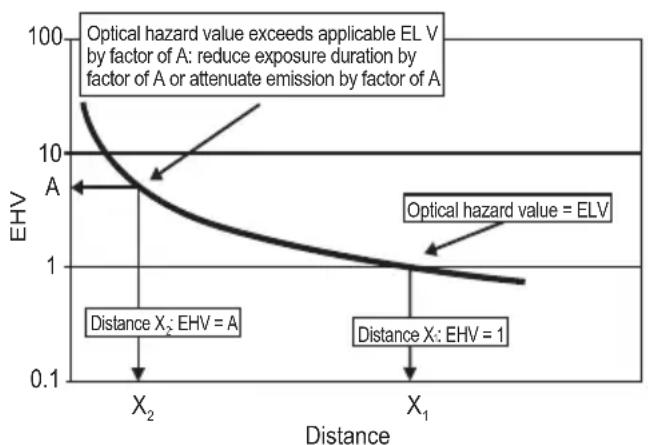

Afbeelding 1 - Voorbeeld van grafische weergave van op afstand afhankelijk emissiegevarenwaarden

SYMBOL

	To reduce the risk of injury, user must read instruction manual
	Warning
	Draag een veiligheidsbril
	Draag oogbescherming
	Risico op hoge temperatuur
	Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkommen. Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

ONDERDELENLIJST

** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.
*** X = 1 - 999 A-Z, M1-M9 waarleen voor verschillende klanten, erল geen veiligheidsgerelateerde wijzigingen tussen deze modellen.

Categorie Typ	Hoedanigheid
20 V Accu	WA3550	1.5 Ah
	WA3550.1	1.5 Ah
	WA3551	2.0 Ah
	WA3551.1	2.0 Ah
	WA3553	4.0 Ah
20 V Lader	WA3760	0.4 A
	WA3869	2.0 A
	WA3880	2.0 A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap wordt verkocht. Zie het accessoirepakket vooreer informatie. Winkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

GEBRUK VOLGENS BESTEMMING

Dit product is een multifunctioneel apparaat, dat luchtpompen, bandenspanningsbewaking, verlichting, SOS-waarschuwing vier functies in een combineert.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
VOOR GEBRUIK
Controleren van de laadtoestand van het.accupack OPMERKING:Fig.A1 is alleen geschikt voor het.accupack metindicatielampje voor de accu.	Zie Fig.A1
De accu verwijderen Zie Fig.A2
De batterij opladen Zie Fig.A3,A4
De accu installeren Zie Fig.A5
MONTAGE
Aan/uit-knop Druk op de knop om het gereedschap in te schakelen en houd de knop ingedrukt om het uit te schakelen. OPMERKING:Om onbedoeld starten te voorkomen, worden de aan/uit-knop automatischuitgeschakeld wanner de Start/Stop-knop voor een bepaaldearend Niet worden ingedrukt nadat de aan/uit-knop is ingeschakeld.	Zie Fig.B
De maateenheid wijzigelen Druk tegelijkertijd op de LUCHTDRUK VERHOGEN-KNOP en de LUCHTDRUK VERLAGEN-KNOP om de maateenheid te wijzigelen	Zie Fig.C
De druk instellen Druk op de LUCHTDRUK VERHOGEN-KNOP of LUCHTDRUK VERLAGEN-KNOP om de drukwaarde in te stellen. OPMERKING: Als het voorwerp dat moet worden opgeprompt is aangesloten op het gereedschap, worden de luchtdruk van het voorwerp weergegeven op de drukmeter zodia u het gereedschap inschakelt. Als niets is aangesloten op het gereedschap, geeft de drukmeter "0" aan.	Zie Fig.D

Oppompen Sluit het object aan op het gereedschap. Druk verzolgens op Start/Stop-knop. Zodra het gereedschap de ingestelde druk bereikt, zal het automatisch stoppen. OPMERKING: Zorg ervoor dat alle aansluitingen zijn aangedraaid voor het oppompen. OPMERKING: In E2, draai de borgmoer van de klepstang eerst los. WAARSCHUWING: Gebruik bij het oppompen van een opblaasband Niet de waarde op de drukmeter, maar pomp de opblaasband op door de staat van de opblaasband te controleren.	Zie Fig. E1,E2,E3,E4
Werklicht Druk op de werklichtknop om door werklicht of SOSoodlicht te lopen WAARSCHUWING: Kijk Niet direct in het lamplicht of in delichtbron.	Zie Fig.F
De adapter opbergen & De slang opbergen	Zie Fig.G1,G2

Accubeveiligingsystem

Het gereedschap is uitgerust met een accubeveiligingssysteme. Dit systeme sluit automatisch de voeding maar de motor af om de levensduur van de accu te verlengen. Het gereedschap kanijdens gebruik automatisch stoppen wanner het gereedschap en/of de accu aan een van de volgende omstandigheden worden blootgesteld:

• Overbelasting: Als het gereedschap worden gebruikt op een manier die een abnormaal hoge stroomsterkte vergt. Schakel in dat geval het gereedschap uit en stopt u met de toepassing waardoor het gereedschap overbelast raakte. Schakel verwolgens het gereedschap in om het wee te starten.
• Onvoldoende accuspanning: De resterende accucapaciteit is te laag en het gereedschap start nicht. In dat geval verwijdert u de accu en laadt u die opniew op.

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamhedenuitvoert.

Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw gereedschap. Veeg het schoon met een droge doek. Bewaar uw gereedschap.altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

Af en toe ziet u vonken in de ventilatiegleuven. Dit is normal en za uw gereedschap Niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkommen.

Breng deze producten waar möglichnestaar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product

Beschrijving Snoerloze luchtpomp

Type WX092 WX092.X (092-aanduiding van de machine, representatif voor de snoerloze luchtpomp)

Functie oppompen

Overeenkomt met de volgende richtlijnen:

2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863

Overeenkomt met de volgende richtlijnen:

EN 60335-1, EN 1012-1, EN 62233,

EN 55014-1, EN 55014-2

2020/07/10

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd
