MANUALE UTENTE WX092.9 WORX

ATTENZIONE! E assolutamente

necessario leggere

attentamente tutte le

istruzioni. Eventuali errori

nell'adempimento delle

istruzioni qui di seguito

riportate potranno causare

scosse elettriche, incendi e/olesioni gravi.

avvertenze e le istruzioni

qualora fosse necessario

consultarle in futuro.

• Questo apparecchio non è destinato all'uso da parte di persone (inclusi I bambini) con disponà fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano sostutto supervisione o abbiano ricevuto istruzioni sull'utilizzo dell'apparecchio da parte di una persona responsable della loro sicurezza.

• I bambini devono essere supervisionati per garantire che non giochino con l'apparecchio.

REGOLE DISICUREZZA AGGIUNTIVE PER LA POMPA PNEUMATICA A BATTERIA

1. Evitare di utilizzare la pompa a temperature inferiori a -25^ o superiori a 45^
2. Non lasciare mai la pompa incustodita quando è in uso.
3. Assicurarsi che l'interruttore ON/OFF sia spento quando si collega l'apparecchio alla fonte di alimentazione.
4. Attenzione! Azionare la pompa solo per un breve periodo. Sotto l'alta pressione di esercizio di 8 bar (120 psi), l'apparecchio può surriscaldarsi se utilizzato in modo continuo per più di 2,5 minuti. Spagnere immediatamente l'apparecchio e lasciarlo raffreddare per almeno 7,5 minuti
5. Rischio di infortunio! Non effettuare gonfiaggi andando altre la pressione prevista. Rischio di esplsozione e di lesioni e/o danni materiali
6. Non superare l'intevallo di potenza consentito della pompa. Non effettuare gonfiaggi su pneumatici di camion, trattori o altri pneumatici di grandi

dimensioni

1. Non lavorare con materiali che siano o possano essere facilemente infiammabili o esplosivi.
2. Non usare mai la pompa e gli accessori per scopi diversi da quelli per i quali sono stati progettati
3. La pompa deve essere protetta dall'umidità.
4. Prima di anni utilizzato, controllare l'apparecchio. Se viene rilevato un danno, non utilizzato. Far eseguire le riparazioni solo da un technician esperto. Non aprire mai liapparecchio da soli.
5. L'apparecchio produce una pressione elevata. Non dirigere l'uscita dell'aria versuso persono o animali.
   12.Prestare attenzione in agli uomini! Non utilizzare mai l'apparecchio quando si è distratto o non ci si sente bene
   13.L'aria ad alta pressione\ può provocare morte o\ lesioni gravi. Non utilizzato\ mai l'apparecchio或者其他\ la massima pressione di\ esercizio. Non operare con\ il pressostato o la valvola\ di sicurezza al di sopra\ della pressione di esercizio\ massima consentita.

14.Pericolo di inalazione. L'utilizzo della pompa per fornire aria respirabile cui provocare la morte o gravi lesioni. Non utilizzato la pompa per fornire aria respirabile.
15.L'apparecchio e il materiale di imballaggio non sono giocattoli. Non lasciare che i bambini giochino con sacchetti di plastica, fogli o parti di piccole dimensioni. Pericolo di degliutirli o soffocare.

AVVERTENZA DISICUREZZA PER LAMPADA A LED

ATTENZIONE: La lampada a LED fornita con l'elettroutensile è nel Gruppo Esente. Al fine di evitare il rischio per l'osservatore, l'operaore deve prestare attenzione e leggere tutte le avventenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni cui provocare lesioni alla vista.

Come evitare il rischio di esposizione

Con l'augmente delle
distanza da una lampada i
valori di pericolo applicabili
diminuiscono - vedere la
Figura 1. Alla distance X1, EHV

= 1, ovvero EHV è uguate al valore limite di emissione applicabile. La distanza X1 è la distanza di pericolo (HD) per questo sistema di lampade. Alla distanza X2, il valore di rischio di radiazione ottica supera il valore limite di emissione applicabile di un fattore di A. A tale distanza, un'esposizione excessiva alle radiazioni ottiche cui essere essere ridotta diminuendo il tempo di esposizione di un fattore di A (se i valori limite di emissione sono espressi in termini di esposizione radiante o radianza integrata nel tempo) o utilizzando controlli ingegneristici (ad es. filtri) che attenuino le emissioni accessibili e/o mezzi di protezione individuale (ad es. occhiali, abbigliamento) che limitino la potenziale esposizione all'energia emessa.

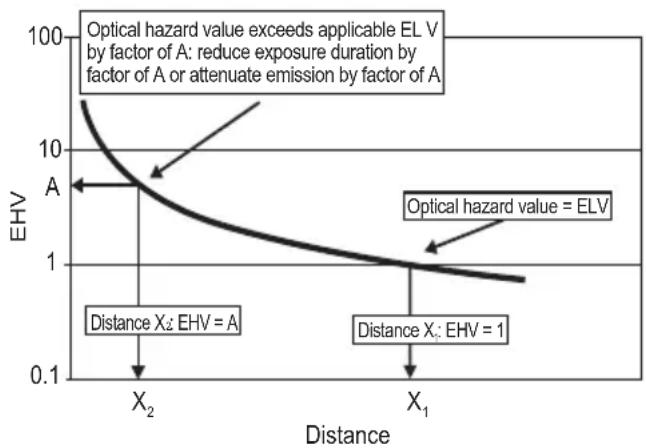

Figura 1 - Esempio di

rappresentazione grafica dei valori di pericolo di emissioni dipendenti distanti

SIMPOLI

	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni
	Avvertenza
	Indossare protezione per gli occhi
	Indossare protezione per le orecchie
	Rischio di temperatura elevata
	I prodotti elettrici non sono essere gettati tra i rifiuti domestici. L'apprecchio da rottamare delve essere portato al centro di ricericlaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricericlaggio più vicino

ELENCO DEI COMPONENTI

1. PULSANTE DI AUMENTO DELLA PRESSIONE DELL'ARIA

2. PULSANTE START/STOP

3. PULSANTE DI DIMINUZIONE DELLA PRESSIONE DELL'ARIA

4. PULSANTE DI ALIMENTAZIONE

5. LUCE DI LAVORO

6. SUPPORTO PER ADATTATORI

7. TUBO FLESSIBLE

8. UNITÀ BATTERIA*

9. SUPPORTO PER TUBO FLESSIBILE

10. TESTINA DI GONFIAGGIO

11. LEVA DI BLOCCO DELLA TESTINA DI GONFIAGGIO

12. ADATTATORE PER VALVOLA PRESTA (VEDERE FIGURA. E2)

13. AGO PER PALLONI SPORTIVI (VEDERE FIGURA. E3)

14. ADATTATORE A CONO (VEDERE FIGURA. E4)

15. PULSANTE DELLA LUCE DI LAVORO (VEDERE FIGURA. F)

• Accessori illustrati o descriitti non fanno necessariamente parte del volume di segna.

DATI TECHNICI

	WX092 WX092.X***
Tensione 20 V Max**	---
Efficienza di gonfiaggio (da 0 a 2.4 bar per pneumatici 215/55R17)	4 mins
Pressione di esercizio	10 bar(150 psi) Max8 bar (120 psi) 2.5 mins/7.5 mins
Peso (Utensile nudo)	0.95 kg

** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.
***X = 1-999, A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra quosti modelli.

Categoria	Tipo	Capacità
20 V Batteria	WA3550	1.5 Ah
	WA3550.1	1.5 Ah
	WA3551	2.0 Ah
	WA3551.1	2.0 Ah
	WA3553	4.0 Ah
20 V Caricabatteria	WA3760	0.4 A
	WA3869	2.0 A
	WA3880	2.0 A

Ti consigliamo di acquistare gli accessori dello stesso

negozio dove compri l'utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio vuo aiutarti e offririce consulenza.

Per ridurre il rischio di lesions, l'utente devel leggere il manuale di istruzioni

USO CONFORME ALLE NORME

Questo prodotto è un dispositivo multifunzionale, che combina gonfiaggio, controlo della pressione dei pneumatici, illuminazione e avviso SOS: quattro funzioni in una.

AZIONE FIGURA
PRIMA DEL FUNZIONAMENTO
Controllo dello stato di carica della batteria NOTA: la Fig. A1 si riferisce solamente alla batteria conindicatore luminoso.	Vedere Figura. A1
Rimozione del pacco batteria	Vedere Figura. A2
Caricamento della batteria	Vedere Figura. A3,A4
Inserimento del pacco batteria	Vedere Figura. A5
MONTAGGIO
Pulsante di alimentazione Premere il pulsante per accendere l'apparecchio e tenerlo premuto per spegnerlo. NOTA: Per evitare l'avvio accidentale, il pulsante di alimentazione si spegne automaticamente quando il pulsante Start/Stop noniene premuto per un certo periodo dopo aver premuto il pulsante di accensione.	Vedere Figura. B
Modifica dell'unità di misura Per modificare l'unità di misura premeire contemporaneamente i PULSANTI DI AUMENTO E DIMINUZZIONE DELLA PRESSIONE DELL'ARIA	Vedere Figura. C

Impostazione della pressione Per impostare il valore della pressione premere il PULSANTE DI AUMENTO o il PULSANTE DI DIMINUZIONE DELLA PRESSIONE DELL'ARIA. NOTA: Se l'oggetti da gonfiare è collegato all'utensile, la pressione dell'aria dell'oggetti viene visualizzata sul manometro, quando si accende l'utensile. Se non è collegato alcunché all'utensile, il manometro visualizza "0".	Vedere Figura.D
Gonfiaggio Collegare l'oggetto allo strumento. Quindi premeire il pulsante Start/Stop. Una volta raggiunta la pressione impostata, lo strumento si arresta automaticamente. NOTA: Accertarsi che tutti i collegamenti siano stati serrati prima di procedere con il gonfiaggio. NOTA: In E2, per prima casa allentare il dato di bloccaggio sullo stelo della valvola. AVVERTimento: quando si gonfia un gonfiabile galleggiante, non utilizzato il valore sul manometro, ma gonfiario controlling lo stato del gonfiabile galleggiante.	Vedere Figura. E1,E2,E3,E4
Luce di lavoro Premere il pulòsante della luce di lavoro per passare tra luce di lavoro e luce di emergenza - SOS. AVVERTimento: Non osservare né guardare direttamente la fonte di luce.	Vedere Figura. F
Conservazione dell'adattatore & Conservazione del tubo flessibile	Vedere Figura. G1,G2

Sistema di protezione della batteria

L'utensile è dotato di un sistema di protezione della batteria. Questoistema interrompe automaticamente l'alimentazione al motore per prolungare la vita utile della batteria.

L'utensile si arresta automaticamente durante il funzionamento qualora l'utensile stesso e/o la batteria vengano a trovarsi in una delle condizioni seguenti:

• Sovraccarico. L'utensile viene utilizzato in modo tale da causare un assorbimento di corrente elevato in modo anomalo da parte dell'utensile stesso. In questa situazione, spagnere l'utensile e interrompere l'applicazione che ha causato il sovraccarico dell'utensile. Quindi, accendere l'utensile per ricominciare.

• Bassa tensione della batteria:La carica residua della batteria è troppo Bassa e non è possibile utilizzare l'utensile. In tal caso, rimuovere e ricaricare la batteria.

MANUTENZIONE

Rimuovere il pacco batteria dall'utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiantiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di

riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

NOI,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Dichiara che I'apparecchio

Descrizione Pompa pneumatica a batteria

Codice WX092 WX092.X (092-designazione di macchinari, rappresentante una Pompa pneumatica a batteria)

Funzione gonfiaggio

É conforme alle seguenti direttive:

2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863

conformera,

EN 60335-1, EN 1012-1, EN 62233,

EN 55014-1, EN 55014-2

2020/07/10

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd
