NAVODILA ZA UPORABO WX092.9 WORX

OPOZORILO Preberite Vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko privede do elektricnega udara in/ali resnih poskodb. Vsa opozorila in navodila si shranite za kasnejso uporabo.

• Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroki) z omejenimi fizicnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen,Če jih nadzoruje oseba, ki je odgovorna za varnost ali paČe dobijo s strani te odgovorne osebe navodila, kako se mora ta naprava uporabljati.
• Nadzorujte otroke in s tem zagotovite, da se ne igrajo z napravo.

DODATNA VARNOSTNA PRAVILA ZA BREZZICNO ZRAČNO CRPALKO

1. Izogibajte se uporabi

crpalke pri temperaturah pod -25°C ali nad 45°C.

1. Crpalke med uporabo nikoli ne puscajte brez nadzora.
2. Zagotovite, da je stikalo VKLOP/IZKLOP ob priključitvi naprave na vir napajanja izključeno.
3. Pozor! Crpalko uporabljajte le kratek cas. Pod visokim delovnim tlakom 8 barov (120 psi) se lahko naprava pregreje, ce deluje neprekinjeno dlje kot 2,5 minute. Napravo takoj izklopite in pustite, da se ohlaja vsaj 7,5 minut.
4. Nevarnost telesne poskodbe! Ne napihujte predmetov bolj, kot je njihov predvideni tlak. Lahko bi počili in povzročili telesne poskodbe in/ali materialno škodo.
5. Ne presegajte dovoljenega izhodnega območja Črpalke. Ne napihujte nobenih pnevmatik tovornjakov, traktorjev ali drugih večjih pnevmatik.
6. Ne delajte z materiali, ki so ali bi bili lahko vnetljivi ali eksplozivni.
7. Nikoli ne uporabljaje crpalke in dodatkov za druge namene, kot za tiste,

za katere je bila zasnovana.

1. Crpalka mora biti zašcitena pred vlago.
   10.Pred vsako uporabo preverite napravo. Ce odkrijete , ne uporabljajte naprave. Popravila naj izvaja samo pooblaščeni tehnik. Napravnikoli ne odpirajte sami.
2. Naprava proizvaja visok tlak.
   Ne usmerjaje izstopa zraka
   v osebe aliŽivali.
   12.VesČas bodite pozorni! Naprave nikoli ne uporabljajte,če ste raztreseni ali se ne počutite dobro.
   13.Zrak pod visokim tlakom lahko povzroci smrt ali hude telesne poskodbe. Naprave nikoli ne uporabljajte nad najvisjim delovnim tlakom. Ne uporabljajte je s tlačnim stikalom ali varnostnim ventilom, ki je nastvljen nad najvisjim dovoljenim delovnim tlakom.
   14.Nevarnost pri vdihavanju. Uporaba crpalke za dovajanje zraka za dihanje lahko povzroci smrt ali hude telesne poskodbe. Crpalke ne uporabljaje za dovajanje zraka za dihanje.
   15.0prema in embalažni

material niso igrače. Ne dovolite otrokom, da se igrajo s plastićnimi vrečkami, folijo ali majhnimi deli. Obstaja nevarnost zauzitja ali zadušitve.

VARNOSTNO OPOZORILO ZA LED-LUČKO

OPOZORILO: LED-lučka, s katero je opremljeno elektricno orodje, je v skupini, ki ne predstavlja fotobiološke nevarnosti. Da bi se izognili tveganju, povezanemu z cosebo, ki vanjo gleda, mora biti upravljavec zelo previden in prebrati vsa varnostna opozorila in vsa navodila. Neupostvanje opozoril in navodil lahko vodi do poškodb vida.

Kako se izogniti nevarnosti izpostavljenosti

Z večanjem oddaljenosti od lučke se ustrezne vrednosti nevarnosti zmanjsujujo - glejte sliko 1. Na razdalji X1, EHV = 1, tj. EHV je enak veljavni是我国 vrednosti emisij. Razdalja X1 je razdalja nevarnesti (HD) za ta system lučke. Na razdalji X2 vrednost nevarnesti optičnegа sevanja presega veljavnomerican vrednosti emisije za

faktor A. Na tej razdalji se lahko prekomerna izpostavljenost optičnemu sevanju zmanjsa bodisi z omejevanjemČasa izpostavljenosti za faktor A (če so seinen vrednosti emisij izražene v obliki izpostavljenosti sevanju ali Časovno integriranega sevanja) ali z uporabo inženirskih kontrol (kot so filtri), ki zmanjsajo dostopno emisijo, in/ali osebnih zašcitnih sredstev (na primeročala, oblačila), ki bi omejilo potencialno izpostavljenost oddani energiji.

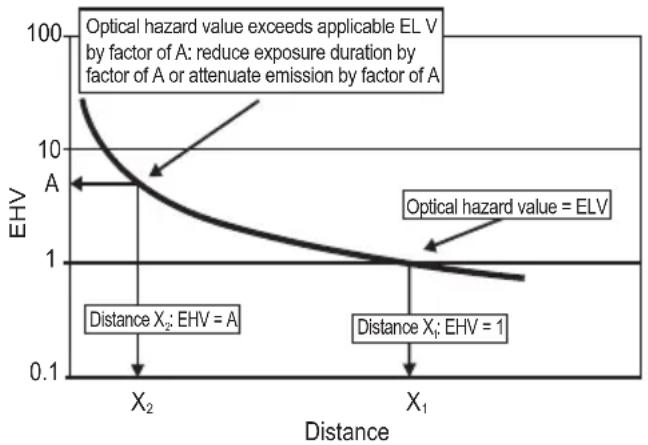

Slika 1 - Primer graficne predstavitve vrednosti nevarnosti emisij, odvisnih od oddaljenosti

SIMPOLI

Zaradi zmanjševanja nevarnosti poskodb, se temeljito beznanite za navodili za uporabo

Opozorilo

Uporabljaje zaščito za oči.

Uporabljaje zaščito za ušesa

Nevarnost visoke temperature

Odpadnih elektricnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi oepadki. Dostavite jih na mesto za ločeno zbiranje oepadkov. Glede podrobnosti, se posvetujte za likalno sluzbo za ravnanje za oepadki.

SESTAVNI DELI

1. GUMB ZA POVEČANJE ZRAČNEGA TLAKA

2. GUMB START/STOP

3. GUMB ZA ZMANJŠANJE ZRAČNEGA TLAKA

4. GUMB ZA VKLOP/IZKLOP

5. DELOVNA LUČKA

6. DRžALO PRIKLJUČKA

7. CEV

8. AKUMULATOR *

9. DRžALO CEVI

10. VPENJALNA GLAVA ZA ZRAK

11. SPONKA VPENJALNE GLAVE ZA ZRAK

12. PRIKLJUČEK ZA VENTIL PRESTA (GLEJTE SLIKO E2)

13. IGLA ZA ŠPORTNE ŽOGE (GLEJTE SLIKO E3)

1. KONICASTI PRIKLJUČEK (GLEJTE SLIKO E4)

2. GUMB ZA DELOVNO LUČKO (GLEJTE SLIKO F)

3. Pri standardni dobavi niso vkligeni vsi prikazani dodatki.

TEHNICNI PODATKI

	WX092 WX092.X***
Napetost 20 V Max**	---
Učinkovitost napihovanja (0 do 2,4 bara za pnevmatike 215/55R17)	4 mins
Delovni tlak	10 bar(150 psi) Max 8 bar (120 psi) 2.5 mins/7.5 mins
Teža strojčka (Golo orodje)	0.95 kg

** Napetost je bila izmerjena brez obretenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Obćajna napetost je 18 V.
*** X = 1 - 999 A-Z, M1-M9 so samo za razlicne kupce, med temi modeli ni nobenih varnostnih spremb.

Kategorija Vtipkajte	Zmogljivost
20 V akumulator	WA3550 1.5Ah
	WA3550.11.5Ah
	WA3551 2.0Ah
	WA3551.1 2.0Ah
	WA3553 4.0Ah
20 V polnilnik	WA3760 0.4A
	WA3869	2.0A
	WA3880	2.0A

Priporocamo, da pribor kupite v trgovini, kjer se orodje prodaja. Za vec podrobnosti glejte paket dodatne opreme. Osebje trgovine vam lahko pomaga in svetuje.

NAVODILA ZA UPORABO

Zaradi zmanjsevanja nevarosti poskodb, setemljito seznanite za navodili za uporabo

NAMENUPORABE:

Ta izdelek je večnamenska naprava, ki združuje zracno tlacilko, monitor tlaka v pnevmatikah, osvetlitev, SOS opozorilo, torej štiri funkcjie v enam.

SESTAVLJANJE IN NACIN UPORABE

OPRAVILO	SLIKA
PRED ZAČETKOM UPORABE
Preverjanje stanja napoljenosti akumulatorja OPOMBA: Sika A1 se nanaša le na akumulatorje z indikatorsko lučko.	Glejte sliko.A1
Odstranjevanje akumulatorja Glejtesliki A2
Poljinje akumulatorja	Glejte sliko A3,A4
Nameščanje akumulatorja	Glejte sliko A5
SESTAVLJANJE
Gumb za vklop/izklop Pritisnite gumb, da vklopite orodje in držite gumb, da ga izklopite. OPOMBA: da prepreči nenameren zagon., se gumb za vklop/izklop samodejno izklopi, Če gumba Start/Stop ne pritisnete dolovičen Čas po vklopu gumba za vklop/izklop.	Glejte sliko B
Spreminjanje merske enote Hkrati pritsnite GUMB ZA POVECANJE ZRAČNEGA TLAKA in GUMB ZA ZMANJSANJE ZRAČNEGA TLAKA, da spremenite mersko enoto.	Glejte sliko C
Nastavljanje tlaka Pritisnite GUMB ZA POVECANJE ZRAČNEGA TLAKA ali GUMB ZA ZMANJSANJE ZRAČNEGA TLAKA, da nastavite vrednost tlaka. OPOMBA: Če je predmet, ki gaŽelite napihniti, povezan z orodjem, se zračni tlak v predmetu prikaže na merilniku tlaka, ko vklopite orodje. Če orodje ni povezano z nicemer, prikaže merilnik tlaka vrednost 0.	Glejte sliko D
Napiihovanje Predmet povežite z orodjem. Nato pritsinite gumb Start/Stop. Ko orodje doseže nastavljen tlak, se samodejno zaustavi. OPOMBA: Pred napiihovanjem se prepričajte, da so vsi priključki pritegnjeni. OPOMBA: Na E2, najprej odvijte zaporno matico na steblu ventila. OPOZORILO: Pri napiihovanju plavalnegа obroča ne sledite vrednosti, prikazani na merilniku tlaka, temveč med napiihovanjem spremljajte stanje plavalnegа obroča.	Glejte sliko E1,E2,E3,E4
Delovna lučka Pritisnite gumb za delovno lučko, da preklapljate med delovno lučko ali SOS zasilno lučko. OPOZORILO: Ne glejte negos redno v lučko ali vir svetlobe.	Glejte sliko F
Shranjevanje priključkov & Shranjevanje cevi	Glejte sliko G1,G2

Sistem za zašcitakumulatorja

Orodje je opremljeno s systemom za zašćito akumulatorja. Sistem samodejno prekine napajanje motorja, da se podaljšaŽivljenjska doba akumulatorja. Orodje se bo samodejno zaustavilo med delovanjem,Če sta orodje in/ali akumulator zamenjana pod naslednjimi pogoji:

• Preobremenjeno: Orodje deluje na nacin, zaradi kateregaa prihaja do neobičajno visokega toka.V tem primeru izklopite orodje in prenehajte izvajati delo, ki je povzroćilo preobremenitev orodja. Nato vklopite orodje in ga znova zaženite.
• Nizka napetost akumulatorja: Raven napoljenosti akumulatorja je prenizka, zaradi cesar orodje ne bo delovalo. V tem primuru odstranite in napolnite akumulator.

VZDRŽEVANJE

Pred vsakim preragajanjem, servisiranjem ali vzdrrzevanjem, odstranite akumulator iz orodja.

Vasega strojcka ne rabite dodatno mazati.
Stojcek tudi nima nobenih delov, ki bi jih morali servisirati. Za ciscenje strojcka nikoli ne uporabljaje vode ali kemicnih sredstev. Obrisite ga le s suho krpo.
Stojcek vedno shranujte na suhem mestu. Poskrbite, da bodo prezracevalne odprtine ciste. Vsi elementi krmiljenja morajo biti cisti, brez prahu. Med uporabo strojcka boste skozi prezracevalne reze lahko opazili iskrenje. To je obicajno in ne bo poskodovalo strojcka.

VAROVANJE OKOLJA

Odpadnih elektricnih naprav ne smete zavreci

skupaj z ostalimi gospodinskimi opadki.

Dostavite jih na mesto za loceno zbiranje

odpadkov. Glede podrobnosti, se posvetujte z lokalno

sluzbo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Opis izdelka Brezickna zračna Črpalka

Vrsta izdelka WX092 WX092.X(092-označba strojev, ki predstavljajo brežićno zraćno Črpalko)

Namen uporabe napihovanje

skladen z naslednjimi direktivami,

2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863

in izpolnjupe naslednje standarde

EN 60335-1, EN 1012-1, EN 62233,

EN 55014-1, EN 55014-2

2020/07/10

Allen Ding

Namestnik glavnega inzenirja,

Testiranje in certifikacija

Positec Technology (China) Co., Ltd
