MANUAL DE UTILIZARE WX092.9 WORX
AVERTISMENT Citiţi.toate averismentele de sigurantași toate instructiunile. in
caz de nerespectare
a averismentelor si
instructiunilor, exista riscul
electrocutarii, izbucnirii
incendiilor si/sau al
accidentarii grave.
Păstrați toate avertismenteleși instructiunile pentru consultări ulterioare.
-
Acest echipament nu trebuie utilizes de personane (inclusiv copii) cu capacităti fizice, senzoriale sau mintale reduse socare nu au experientași cunostintele necessities, cu exceptia cazului cand sunt supravegheate sau au fost instruite in ceea ce priveste Utilizarea echipamentului de câtre o personă răspunțătoare de siguranta lor.
-
Supravegheati copiii pentru a va asigura că nu se joacă cu echipamentul.
REGULI SUPLIMENTARE DESIGURANTA PENTRU POMPA DE AER FÁRÀ CABLU
- Evitàti utilizarea pompei la temperaturi sub -25°C sau peste 45°C
- Nu lasaşi niciodata pompa nesupravegheata in timpul utilizarii.
- Asigurați-vă că intrerupătorul de PORNIRE/ OPRIRE estedezactivat atunci candvăconectaţi la sursa de alimentare.
- Atentie! Aktionati pompa doar pentru o perioadă scurtă de temp. La presiunea ridicata de lucru de 8 bari (120 psi), aparatul se poate supraçalzi dacă este utilizescontinuș mai mult de 2,5 minute. Opriți imeditat aparatulși lăsăti-l să se răcească cel puțin 7,5 minute
- Pericol de ranire! Nu umflati obiecte cu presiune mai ridicata decat cea prevazuta. Acestea ar putea plesni si provoca rani si/sau pagube materiale
-
Nu depăsiţi capacitatea admisă de iesire a pompei. Nu umflâti anvelopele niciunui camion, tractor sau alte anvelope mari
-
Nu lucrati cu materiale care sunt sau pot fi uşor inflamabile sau explosive.
- Nu utilizați niciodataș pompăși accesoriile în alte scopuri decât cele pentru care a fost concepută
- Pompa trebuie să fie protejata impotrivva umiditatei.
- Verificati dispositivul
inaintea fiecarei utilizari.
Nu folosi dispositivul in
cazul constatarii vreunei
defectiuni. Reparatiile trebuie
effectuate numai de catre
un tehnician verificat. Nu
deschidei singuri aparatul. - Aparatul produce o presiune ridicata. Nu direc tiona ti orificiul de evacuare a aerului catre personane Sau animale.
12.Ramanei alert in permanenta! Nu utilizati niciodata aparatul atunci cänd sunteti distras saudacă nu va simti bine
13.Aerul de inaltă presiune poate provoca deces saurănire grava. Nu utilizati niciodata peste presiunea maxima de functiOnare. Nu utilizati cu presostat sausupapă de siguranta peste presiunea maxima de lucru admisa.
14.Pericol de inhalare. Folosirea
pompei pentru furnizarea
aerului respirator poate
provoca deces sau rănire
grava. Nu folosiţi pompa pentru
a furniza aer de respirat.
15.Echipamentul 山 materialul de ambalare nu sunt jucarii.
Nu permite ti copiilor să se joace cu pungi de plastic, folii sau把这些 mici. Există pericolul de inghitire sau sufocare.
AVERTISMENT DE
SIGURANTA PENTRU BECUL CU LED
AVERTISMENT: Lampa
LED echipata cu scula
electrică se află in grupa fără risc. Pentalu a evita riscul de observare, operatorul va fi mai atent Şi va citi toate averismentele de siguranta si toate instrutiunile.
Nerespectarea avertismentelor si a instruţiunilor poate cauzarani optice.
Cum să evitați pericolul de expunere

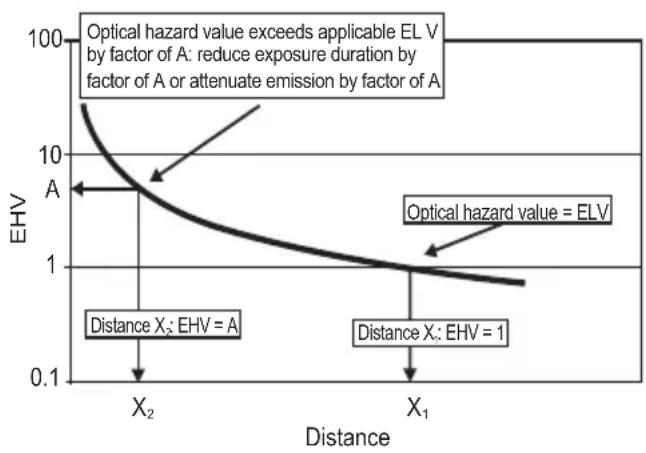

Odată cu creştereia distanței de la o lampă, valorile de pericol aplicabile scad - a seVEDea figura 1. La distanța X1, EHV = 1, adică EHV este egală cu valoarea limită de
emisie aplicabila. DistantaX1 este distanţa de pericol (HD) pentru acestatem de lampi. La distanţaX2, valoarea pericolului de radiţie optica depășește valoarea limită de emisie aplicabila cu un factor A. La această distanţă, expunerea excessiva la radiţii optice poate fi redusă fie prin restricţionarea tampului de expunere cu un factorA (dacă valorile limită ale emisiilor sunt exprimate în termeni de expunere radiantă sauradiantă integrata în timp), fie prin Utilizarea unor comenzi de inginerie (cum ar fi filtrele) care atenuează emisiile accesibileși/sau misloacele de proteție personală (cum ar fi ochelarii, imbracămintea) care ar limita expunerea potențială la energia emisă.
Figura 1 - Exemplu de prezentare grafică a
valorilor pericolului de emisii independente la distanţă
SIMPOLURI
| Pentru a reduce riscul de accidentari,utilizatorul trebuie săciteascamualul de instruţiuni | |
| Avertisment | |
| Puratați echipament de proteției pentruochi | |
| Puratați echipament de proteției pentruurechi | |
| Risc de temperatură ridicată | |
| Rodusele electrice nu trebuie depuse la deșuri impreună cu gunoiul menajer. Vă rugăm să depunți produseleelectricăla unitățile de reciclareexistente. Consultați-și cu autoritateile locale sau cu distribuiitorul pentrusfaturi privind reciclarea. |
LISTÁ DE COMPONENTE
| 1. BUTON DE CREŞTERE A PRESIUNII AERULUI |
| 2. BUTON DE PORNIRE/OPRIRE |
| 3. BUTON DE REDUCERE A PRESIUNII AERULUI |
| 4. BUTON ALIMENTARE |
| 5. LAMPă DE LUCRU |
| 6. SUPPORT PENTRU ADAPTORUL |
| 7. FURTUN |
| 8. ACUMULATOR * |
| 9. SUPPORT PENTRU FURTUN |
| 10. PISTOL DE SUFLAT |
| 11. DISPOZITIV DE STRÄNGERE AL PISTOLULUI DE SUFLAT |
| 12. ADAPTOR PENTRU VALVA PRESTA (CONSULTATI FIG. E2) |
| 13. DUZÄ PENTRU MINGI (CONSULTATI FIG. E3) |
| 14. ADAPTOR CONIC (CONSULTATI FIG. E4) |
| 15. BUTON LAMPÄ DE LUCRU (CONSULTATI FIG. F) |
- Nu toate accesorile illustrate Sau descrise sunt incluse in livrarea standard.
DATE TEHNICE
| WX092 WX092.X*** | |
| Tensiune 20 V Max** | --- |
| Eficiență de umflare (de la 0 la 2.4 bar pentru anelopele 215/55R17) | 4 mins |
| Presiunea de lucru | 10 bar(150 psi) Max 8 bar (120 psi) 2.5 mins/7.5 mins |
| Greunate unealtă (Instrument scump) | 0.95 kg |
** Tensiune măsurata in gol. Tensiunea initială a bateriei atinge maximum 20 volti. Tensiunea nominală este de 18 volti.
***X = 1-999, A-Z, M1-M9 sunt destinate doar clientilor diferiti, nu exista modificari legate de siguranța intre aceste modele.
| Categorie Tip Capacitance | ||
| 20 V Accumulator | WA3550 1.5 Ah | |
| WA3550.11.5 Ah | ||
| WA3551 | 2.0 Ah | |
| WA3551.1 | 2.0 Ah | |
| WA3553 | 4.0 Ah | |
| 20 V Incârcărțor | WA3760 | 0.4 A |
| WA3869 | 2.0 A | |
| WA3880 | 2.0 A | |
Vä recomandam sá achizitionati accesorii din magazinul
in care sunt vandute instrumentele. Consultaṭi
pachetul accesoriu pentru mai multe detailii. Personalul
magazinului va poate ajuta Şi consilia.
INSTRUCTIONS DE UTILIZARE
Pentru a reduce riscul de accidentari,utilizatorul trebuie sá citeasca manualul de instruciuni
DESTINATION DE UTILIZARE:
Acest produs este un dispositiv multifunctional, care combina pompé de umflat, monitor de presiune a anvelopelor, iluminare, avertizare SOS, patru functii intruna singura.
ASAMBLARE $I OPERARE
| ACTIUNE FIGURA | |
| ÎNAI NT E DE O P E R A T I U N E A | |
| Verificarea stãrii de Încârcare a accumulatorului NOTES: Fig. A1 se referă numai la acel pachet de accumulatorare care are Şi indicator luminos al nivelului de Încârcare. | Consultatu Γig. A1 |
| Scoaterea accumulatorului | Consultatu Γig. A2 |
| Încârcarea accumulatorului | Consultatu Γig. A3,A4 |
| Instalarea accumulatorului | Consultatu Γig. A5 |
| ASAMBLARE | |
| Buton de pornography Apăsati butonul pentru a porni instrumentul Şi apăsati butonul pentru a-l opri. NOTÄ: Pentru a evita pornirea neintentionata, butonulde pornire se va opri automat atunci că butonul Start / Stop nu este apăsati pentru o anumită perioadă după ce butonul de pornography este pornit. | Consultatu Γig. B |
| Schimbarea unitătii de măsură Apăsati BUTONUL DE CRESTERE A PRESIUNII AERULUI ŞİBUTONUI DE REDUCERE A PRESIUNII AERULUI simultan pentru a schimba unitatea măsură. | Consultatu Γig. C |
| Setarea presiunii ApăsătiBUTONUL DE CRESTERE A PRESIUNII AERULUI sauBUTONUL DE REDUCERE A PRESIUNII AERULUI pentru a seta valoarea presiunii. NOTă: Dacă obiectul care trebuie umflat este conectat la masină, presiunea de aer a obiectului este afişă pe manometru atunci când pornți masina. Dacă nu este niciun obiect atăsăt la masină, manometrul afșează valoarea „0". | Consultatuşi Fig. D |
| Umflarea Conectăti obiectul la instrument. Apoi apăsăti butonul dePornire/ oprine. După ce atinge presiunea setata, instrumentul se va opri automat. NOTă: Asigurați-vă că toate conexiunile au fost strânse inainte de umflare. NOTă: în E2, slăbiți mai îni piulița de blocare de pe tija supapei. AVERTIZARE: Atunci căn umflați un articol gonflabil, nu folosiți valoarea de pe manometru, ci umflați-l verificandi starea articolului gonflabil. | Consultatuşi Fig. E1,E2,E3,E4 |
| Lampă de lucru Apăsăti butonul luminii de lucru pentru a verifică lumina de lucru sau lumina de urgță SOS. AVERTIZARE: Nu priviți direct in raza saiu în sursa de lumină. | Consultatuşi Fig. F |
| Depozitarea adaptorului & Depozitarea furtunului | Consultatuşi Fig. G1,G2 |
Sistemul de protectie a accumulatorului
Maşina este prevăzută cu un sistem de protectie a accumulatorului. Sistemul intrerupe automat alimentarea motorului pentru a extinde durata de viță a accumulatorului. Maşina se va opri automat in timpul functionarii când maşinași/sau accumulatorul se afla intr-un din situatiile urmâtoare:
Suprasarcina: Maşa este operata intr-o maniera care determină atragerea unui curent de o intensitate anormal de ridicata. In această situție, opriti maşași aplicăția care a dus la suprasolicitarea maşinii. Apoi reporniti maşa.
Tensiune scazuta accumulator: Capacitatea ramasa acumulatorului este prea scazuta, iar masina nu va functiona. In aceastasituatie, scoatei si reincarca ti accumulatorul.
INTRETINERE
Scoateti accumulatorul din unealtă inainte de a efectua orice ajustări, operatiuni de service sau
intretinere.
Unealta dumneavoastră nu necessitieslubrifiere sau intre tinere suplementară. Interiorul uneltei nu cotine piese care pot fi depanate de catre utilizator. Nuutilizati niciodata apa sai agenti chimici de curatare pentru curatarea uneltei eletrice. Stergeti unealta cu o cappa uscata. Depozitatei intotdeauna unealta intr-un loc uscat. Mentineti fantele de aerisire a motorului curate. Feriti de graf alla te comenzile de lucru.Ocazional, puteti observa scantei prin fantele de aerisire. Acest lucru este normal si nu va defecta unealta.
PROTECTIA MEDIULUI
Produsele electrice nu trebuie depuse la deseuri impreună cu gunoiul menjer. Va rugam sa depuneti produsele electrice la unitătile de
reciclare existente. Consulta-va cu autoritateile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
DECLARATIE CONFORMITATE
Subsemnati, Positec Germany GmbH Gruner Weg 10,50825 Cologne,Germany
Declaram că produsul,
Descriere Pompa de aer fãră fir
Tip WX092 WX092.X (092-desemnareautilajelor,
representativă pentru Pompa de aer fãră fir)
Functie Umflarea
Respectă următoarele Directive, 2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863
Se conformeaz standardelore EN 60335-1,EN 1012-1,EN 62233, EN 55014-1,EN 55014-2
