Produkttype	Trådløs luftkompressor (luftpumpe)
Mærke	Worx
Model	WX092.9
Strømforsyning	Lithium-ion batteri 20 V (ikke inkluderet)
Kompatible batterier	WA3550 (1,5 Ah), WA3551 (2,0 Ah), WA3553 (4,0 Ah)
Kompatible opladere	WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A)
Maksimalt arbejdstryk	10 bar (150 psi)
Anbefalet kontinuerligt tryk	8 bar (120 psi) i maks. 2,5 min, derefter 7,5 min pause
Oppumpningseffektivitet (dæk 215/55R17 fra 0 til 2,4 bar)	4 minutter
Hovedfunktioner	Oppumpning, trykkontrol, arbejdslampe, SOS-nødblink
Måleenheder	Bar, psi (omskifteligt)
Vægt (værktøj alene)	0,95 kg
Medfølgende tilbehør	Slange, trykluftspatron, Presta-ventiladapter, ballonnål, konisk dyse
Driftstemperatur	-25 °C til 45 °C
Sikkerhed	Automatisk stop ved opnået tryk, beskyttelse mod overbelastning og lav batterispænding
Vedligeholdelse	Rengør med en tør klud; ingen reservedele, der kan repareres af brugeren
Standarder	EN 60335-1, EN 1012-1, EN 62233, EN 55014-1, EN 55014-2
Garanti	Se manualen eller forhandleren

Ofte stillede spørgsmål - WX092.9 WORX

Hvordan ændrer jeg trykmåleenheden (bar/psi)?

Tryk samtidigt på øge-knappen og reducér-knappen for lufttryk for at skifte mellem bar og psi.

Hvad er det maksimale tryk denne kompressor kan opnå?

Det maksimale tryk er 10 bar (150 psi). Ved kontinuerlig brug må du dog ikke overskride 8 bar (120 psi) i mere end 2,5 minutter.

Hvor lang tid tager det at pumpe et bildæk op?

For et dæk 215/55R17 tager oppumpning fra 0 til 2,4 bar cirka 4 minutter.

Kan jeg bruge pumpen til at pumpe lastbil- eller traktordæk op?

Nej, pumpen er ikke designet til at pumpe store dæk som lastbil- eller traktordæk op. Overskrid ikke det tilladte udgangsområde.

Hvordan bruger jeg arbejdslampen og SOS-tilstanden?

Tryk på lampeknappen (position 15) for at skifte mellem normal arbejdslampe og SOS-nødblink. Undgå at kigge direkte ind i lysstrålen.

Hvilken type batteri bruger denne kompressor?

Den bruger et 20 V Worx lithium-ion batteri (f.eks. WA3550, WA3551, WA3553). Batteriet følger ikke med standardmodellen.

Hvad gør jeg, hvis apparatet stopper pludseligt under brug?

Det kan skyldes overbelastning eller lav batterispænding. Sluk apparatet, lad det køle af eller oplad batteriet, og start derefter igen.

Hvordan vedligeholder jeg kompressoren?

Rengør apparatet med en tør klud alene. Brug ikke vand eller kemikalier. Der er ingen reservedele, der kan repareres af brugeren.

Kan jeg bruge pumpen til at levere åndbar luft?

Nej, det kan føre til alvorlig personskade eller død. Pumpen er kun beregnet til oppumpning af genstande.

Hvilket tilbehør følger med pumpen?

Sættet indeholder en slange, en trykluftspatron, en adapter til Presta-ventil, en ballonnål og en konisk dyse.

BRUGSANVISNING WX092.9 WORX

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner.

Læs samtige anvisninger. Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner for fremtidig reference.

• Dette redskab pågressive bruges af personer (herunder børn) med nedsatte fysisiske, sensoriske eller mentale evner uller med manglende erfaring og viden, medmindre brugen foregår under opsyn, uller de er blevet instrueret i brugen af redskabet af en person, ansvarlig for deres sikkerhed.

• Børn skal være under opsyn, sö de/DDke leger med redskabet.

YDERLIGERE SIKKERHEDSREGLER FOR LEDNINGSFRI LUFTPUMPE

1. Undgå at bruge pumpen ved temperaturer under -25°C eller over 45°C

2. Efterlad aldrig pumpen Eden opsyn, när den er i brug.

3. Sørg for, at TÆND/SLUK-kontakten er slæt fra,ningar til sluttes til strømkilden.

4. Forsigtig! Kør kun med pumpen i kort tid af gangen. Under det høje arbejdstryk på 8 bar (120 psi) kan apparatet overophedes, hvis det kører kontinuerligt i mere end 2,5 minutter. Sluk øjeblikeligt for apparatet, og lad det køle af i mindst 7,5 minutter
5. Risiko for tilskadekomst! Pump/DDne op til mere, end hvad det er beregnet til.Det kan sprange ogforallage personskade ellermateriel skade
6. Overskrid ikke pumpens tilladelige outputsområde. Pum ikke dæk til last biler eller traktorer op eller andre store dæk
7. Arbejd ikke med nogen materialer der er nemt antændelige eller eksplosive.
8. Brug aldrig pumpen og tilbehør til andre formål, end dem de er designet til
9. Pumpen skal beskyttes mod fugt.
   10.Tjek encheden inden haverbrug.Brug ikke encheden,ḥvis der konstateres skader.Fa kun udført reparationsaf en betroede tekniker. Åbn

aldrig selv encheden.

1. Enheden producerer et højtryk. Ret/DDluftudgangen mod personer eller dyr.
   12.Vaer hele tiden opmaerkso! Brug aldrig apparatet, hvis du er distraet, ellr okay foler dig rask
   13.Hojtryksluft kan medfore donden eller alvorlig tilskadekomst. Brug ikke apparatet medmere end det maksimale driftstryk. Brug det aldrig medtrykkontakten erler sikkerhedsventilen indstilletilmere end det maksimalt tilladte tryk.
2. Indändingsfare. Bruges pumpen til indändingsluft kan det medføre døden eller alvorlig tilskadekomst. Brug ikke pumpen til forsyning af indändingsluft.
3. Udstyret og indpakningsmaterialiet er ikke legetøj. Lad/DDne børn lege med plastikposer, folie eller små dele. Der er fare for slugning eller kvælning.

SIKKERHEDSADVARSEL FOR LED-LAMPE

ADVARSEL: LED-lampen udstyret med værktøjsmaskine er

i gruppefritagelsen. For at undgå risiko for betragtere skal operatoren vår mere forsigtig og læse alle sikkerhedsadvarsler og alle anvisninger. Hvis advarsler og anvisninger ikke fjolges, kan de resultere i synsskader.

Hvordan man undgåreksponeringsfare

Med en forget afstand fra lampen vil niveauet for faren reduceres - se Figur 1. Ved en afstand pa X1, EHV = 1, det vil sige, at EHV er lig med den gældende udstrålingsgrænseværdi.

Afstanden X1is er
fareafstanden (HD) for
dette lampesystem. Ved en
afstand X2, er den optiske
fareværdi over den gældende
udstrålingsgrænseværdi med
en faktor A. Vedijke afstand
kan en for kraftig ekspondering
af optisk udstråling
reduceres enten ved en
begraenset eksponderingstid
med en faktor A (hvis
udstrålingsgrænseværdier
er udtrykt i form af
strålingsekspondering
eller tidsintegreret
stråling), aller ved at bruge
maskinel styring (sø som

filtre) som svækker den tilstedeveerende udstråling, og/eller personbeskyttelse (så som beskyttesbriller og -beklædning), som kan begrænse den potentielle ekspondering fra den udstrålede energia.

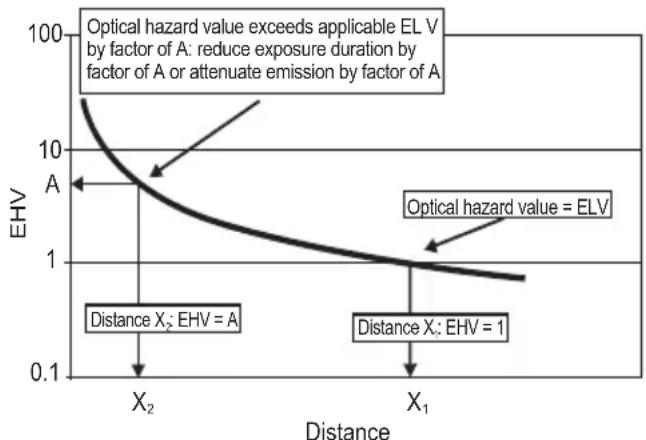

Figur 1-Eksempel på grafisk praesentation affareværdier for afstandsafthaengig udstråling

SYMBOLER

For at undgå risikoen for personskader skal brugeren læse brugervejledningen
Advarsel
Bær øjenværn
Bær høreværn
Risiko for hij temperatur
	Affald af elektriskeproduktermx ikke bortskaffes sammen med husholdningsaffald. Indlever sá vidt muligt produitet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

AGGREGATELEMENTER

1. KNAP TIL FORØGELSE AF LUFTTRYK

2. START/STOP-KNAP

3. KNAP TIL REDUCTION AF LUFTTRYK

4. STRØMKNAP

5. ARBEJDSLYS

6. ADAPTERHOLDER

7. SLANGE

8. BATTERIPAKKE *

9. SLANGEHOLDER

10. LUFTPATRON

11. KLEMME TIL LUFTPATRON

12. PRESTA-VENTILADAPTER (SE FIG. E2)

13. NÁL TIL SPORTSBOLDE (SE FIG. E3)

14. KEGLEADAPTER (SE FIG. E4)

15. KNAP TIL ARBEJDSLYS (SE FIG. F)

*Illustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

TEKNISK DATA

	WX092 WX092.X***
Nominal Spænding 20 V	Max** ==
Oppumpningseffektivitet (0 til 2,4 bar for 215/55R17 dæk)	4 mins
Driftstryk	10 bar(150 psi) Max 8 bar (120 psi) 2.5 mins/7.5 mins

Maskinens vægt(Bare værktøjer)

0.95 kg

**Spændingen er malt ut den arbejdsbelastning. Den indledende batterispænding när maksimalt op på 20 volt. Nominel spænding er 18 volt.
*** X = 1 - 999 A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mullem disse modeller

Kategori typen Kapacitet
20 V batteri	WA3550	1.5 Ah
	WA3550.1	1.5 Ah
	WA3551	2.0 Ah
	WA3551.1	2.0 Ah
	WA3553	4.0 Ah
20 V oplader	WA3760	0.4 A
	WA3869	2.0 A
	WA3880	2.0 A

Vi anbefaler, at du kober tilbehør fra den butik, hvor værktøjet saelges. Se tilbehørspakken for flere detailjer. Butikspersonale kan hjælpe og rådgive dig.

BETJENINGSVEJLEDNING

For at undgå risikoen for persorskader skal brugeren læse brugervejledningen

BEREGNET ANVENDELSOMRÅDE

Dette Produkt er en multifunktionel enched, der kombinerer oppumpere, daktryksmaler, belysning, SOS-adversel, fire functiomer i en enched.

SAMLING OG ANVENDELS

HANDLING	FIGUR
FØR BRUG
Tjek af batteriniveaueets tilstand NOTER: Fig. A1 gælder kun for batteripakken med batteriindikatorlampen.	Se Fig .A1
Fjernelse af batteriet	Se Fig. A2
Oplad batteriet	Se Fig. A3,A4
Indsættelse af batteriet	Se Fig. A5
SAMLING OG JUSTERING
Strømknap Tryk på knappen for at tände for værktøjet, og hold på knappen for at slukke. BEMÆRK: For at undgå utilsigtet start, vil strømknappen automatisk slukkes+när Start/ Stop-knappen ikke trykkkes ien visperiode, after der er trykket på strømknappen.	Se Fig. B
Sådanændresmxleenheder Tryk på KNAPPEN TIL FORØGELSE AF LUFTTRYKKET og KNAPPEN TIL REDUKTION AF LUFTTRYKKET samtidigt for at skifte mxleenhed.	Se Fig. C
Sådan indstillestrykket Tryk på KNAPPEN TIL FORØGELSE AF LUFTTRYKKET eller KNAPPEN TIL REDUKTION AF LUFTTRYKKET for at indstille trykværdien. BEMÆRK: Hvis den genstand, der skal pumps op, er sluttet til maskinen, vises lufttrykket i genstanden på trykmåleren,+när du tænder for maskinen. Hvis der ikke er sluttet noget til maskinen, viser trykmåleren "0".	Se Fig. D
Oppumpinging Tilslut genstanden til værktøjet. Tryk derefter på start/stop- knappen. När den+när det indstillede tryk, vil værktøjet automisk stoppe. BEMÆRK: Sørg for, at alle tilslutninger er+tætte inden oppumping. BEMÆRK: I E2, løsn Först låsemøtrikken på ventilkeglen. ADVARSEL: Nær du pumper en badering op, mær du ikke bruge værden på trykmåleren, men pumper den op ved at kontrollere status for baderingen.	Se Fig. E1,E2,E3, E4
Arbejdslys Tryk på knappen til arbejdslyset for at skifte mellem arbejdslys og SOS- nødsituationslys. ADVARSEL: Kig aldrig direkte pær lyskilen.	Se Fig. F
Opbevaring af adapter & Opbevaring af slange	Se Fig. G1,G2

Batteribeskyttelsessystem

Maskinen er udstyret med et batteribeskyttelsessystem. Dette system afbryder automatisk strømmen til motoren for at forlænde akkulevetiden. Maskinen stopper automatisk under anvendelsen, hvis maskinen og/eller akkuen udsættes for en af de følgende situationer:

• Overbelastet: Maskinen anvendes på en södan på, at den burger unnormalt meget ström. Sluk i sä fald for maskinen, og stop den anvendelse, der medførte, at maskinen blev overbelastet. Tænd derefter for maskinen for at starteigen.

• Lav spænding på akkuen: Den resterende batteriladning er for lav, og maskinen vil/DDke fungere. I++, denne situation skal De fjerne og oplade akkuen.

VEDLIGEHOLDELS

Fjern batterienheden, ffor du udforer justeringen.
Dit nye elektriske redskab behover ingen yderligere smoring ell er vedligeholdelse.
Der er ingen dele, der kan brugerserviceres i dit el-varktjoj. Brug aldrig vand er kermiske rengoringsmidler til rengoring. Ma kun rengores med en tkr klud. Opbevares pa et tort sted. Hold motorens ventilationsabninger rene. Knapperne o.l. skal vare rene og frie for stov.Det er helt normalt, at der kan forekomme gnister i ventilationsabningerne, og det vil icke beskadige din multisav.

MILJØBESKYTTESE

Affald af elektriskeprodukter må ikke bortskaffes sama men med husholdningsaffald. Indlever sávidt muligt produktet til genbrug. Kontakt de

lokale myndigheder aller forhandleren, hvis du er i tvivil.

KONFORMITETSERKLÄERING

Vi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

erklærer herved, atproduktet

Beskrivelse Ledningsfriluftpumper

Type WX092 WX092.X (092-betegnelse for maskineri,representedativ ledningsfri luftpumpe) Funktion oppumpning

er i overensstemmelse med falgende direktiver:

2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863

Standarder i overensstemmelse med

EN 60335-1, EN 1012-1, EN 62233, EN 55014-1, EN 55014-2

2020/07/10

Allen Ding

Vicechef Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd
