GEBRUIKSAANWIJZING GSC 10 GARMIN

para rodar a tampa até à devida posição (a seta aponta para bloqueada). Tampa do compartimento da pilha Desbloqueado Seta Bloqueado Especificações Técnicas Dimensão física: L × A × P: 2,0 × 1,2 × 0,9 pol. (5,1 × 3,0 × 2,3 cm) Peso: 0.9 oz. (25 g) Resistência à água: IPX7 Alcance da transmissão: aproximadamente 9,8 pés. (3 m) Pilha: CR2032 (3 volts) substituível pelo utilizador Existência de perclorato – pode requerer cuidados no manuseamento. PT–24 Consulte www.dtsc. ca.gov /hazardouswaste /perchlorate. Vida útil das pilhas: aproximadamente 1,4 anos (1 hora por dia) Intervalo de temperatura de funcionamento: de 5°F a 158°F (de -15°C a 70°C) Frequência/protocolo rádio: 2,4 GHz/ protocolo de comunicações sem fios ANT+ Compatibilidade do sistema: ANT+ Garantia limitada A garantia limitada standard da Garmin aplica-se a este dispositivo. Consulte o guia Informações Importantes de Segurança e do Produto na embalagem do produto Forerunner ou Edge. PT–25 De GSC 10 plaatsen waarschuwing Raadpleeg de gids Belangrijke veiligheidsen productinformatie in de verpakking van de Forerunner® of de Edge® voor productwaarschuwingen en andere belangrijke informatie. Beide magneten moeten op één lijn met hun respectieve indicatielijnen worden geplaatst.

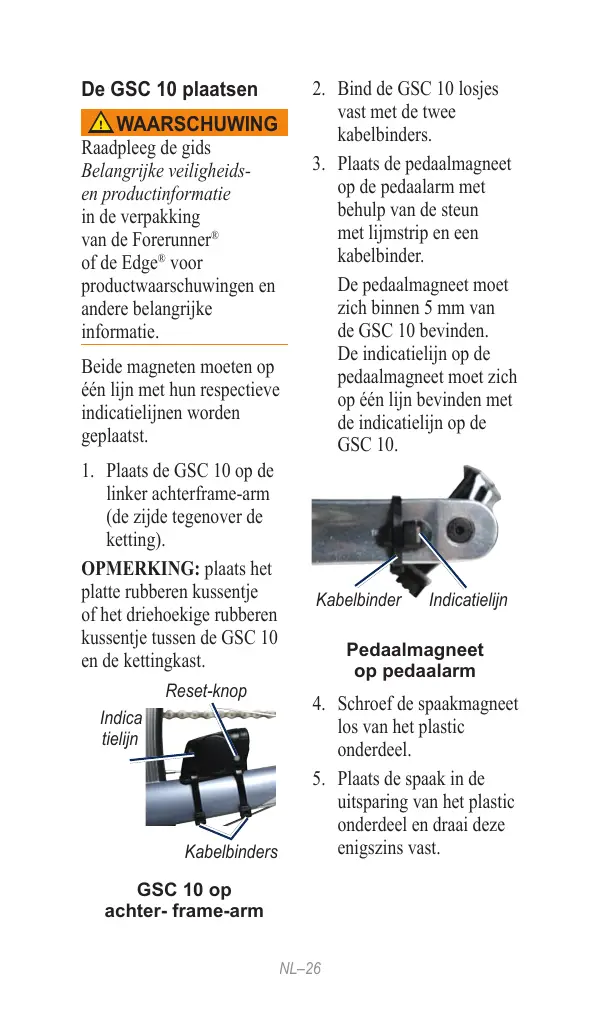

1. Plaats de GSC 10 op de

linker achterframe-arm (de zijde tegenover de ketting). OPMERKING: plaats het platte rubberen kussentje of het driehoekige rubberen kussentje tussen de GSC 10 en de kettingkast. Reset-knop Indica tielijn Kabelbinders

2. Bind de GSC 10 losjes

vast met de twee kabelbinders.

3. Plaats de pedaalmagneet

op de pedaalarm met behulp van de steun met lijmstrip en een kabelbinder. De pedaalmagneet moet zich binnen 5 mm van de GSC 10 bevinden. De indicatielijn op de pedaalmagneet moet zich op één lijn bevinden met de indicatielijn op de GSC 10. Kabelbinder Indicatielijn Pedaalmagneet op pedaalarm

4. Schroef de spaakmagneet

los van het plastic onderdeel.

5. Plaats de spaak in de

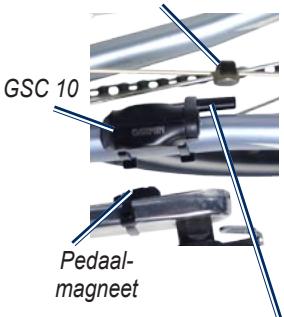

uitsparing van het plastic onderdeel en draai deze enigszins vast. GSC 10 op achter- frame-arm NL–26 De spaakmagneet mag van de GSC 10 af wijzen als er onvoldoende ruimte is tussen de sensorarm en de spaak. De spaakmagneet moet zich op één lijn bevinden met de indicatielijn op de sensorarm. Spaakmagneet GSC 10 Pedaalmagneet Sensorarmindicatielijn GSC 10 en uitlijning van de magneten

6. Draai de schroef op de

7. Plaats deze op minder

dan 5 mm afstand van de spaakmagneet. U kunt de GSC 10 ook dichter naar een van de twee magneten kantelen om de uitlijning te verbeteren.

8. Druk op de Reset-knop

van de GSC 10. De LED wordt rood en dan groen.

9. Beweeg de trappers rond

om de uitlijning van de sensor te testen. De rode LED knippert iedere keer als de pedaalmagneet de sensor passeert. De groene LED knippert iedere keer als de spaakmagneet de sensorarm passeert. OPMERKING: de LED knippert de eerste 60 keer dat de magneet de sensor passeert nadat u een reset hebt uitgevoerd. Druk opnieuw op Reset als u de magneet de sensor vaker wilt laten passeren.

10. Als alles naar behoren

functioneert en goed is uitgelijnd, draait u de kabelbinders, sensorarm en spaakmagneet stevig vast. De sensoren koppelen Koppelen is het verbinden van draadloze ANT+™sensors, bijvoorbeeld uw GSC 10, aan een Edge. Na de eerste keer koppelen zal uw Edge NL–27 uw GSC 10 automatisch herkennen wanneer deze wordt geactiveerd. OPMERKING: de instellingen voor het koppelen verschillen per type Forerunner en Edge. Raadpleeg uw gebruikershandleiding. Batterij van de GSC 10 waarschuwing Gebruik nooit een scherp voorwerp om batterijen te verwijderen die door de gebruiker kunnen worden vervangen. Neem contact op met uw gemeente voor informatie over afvalverwijdering en hergebruik van de batterijen.

2. Gebruik een muntje om

de deksel tegen de klok in los te draaien (de pijl wijst naar de ontgrendelingspositie).

3. Verwijder de deksel en

4. Wacht 30 seconden.

5. Plaats de nieuwe batterij

met de pluskant naar boven. OPMERKING: zorg ervoor dat u de afdichtring op de deksel niet beschadigt of verliest.

6. Gebruik een muntje om

de deksel weer vast te draaien (de pijl wijst naar de vergrendelde positie). Batterijdeksel De GSC 10 bevat een door de gebruiker vervangbare CR2032-batterij.

batterijdeksel aan de zijkant van de GSC 10. Pijl Batterijdeksel CR2032batterij NL–28 Ontgrendeld Vergrendeld Technische specificaties Afmetingen: B × H × D: 5,1 × 3,0 × 2,3 cm (2,0 × 1,2 × 0,9 inch) Gewicht: 25 g (0,9 ounce) Waterbestendig: IPX7 Zendbereik: ongeveer 3 m (9,8 voet) Batterij: CR2032, 3 V, door de gebruiker vervangbaar Perchloraten; voorzichtigheid is geboden. Zie www. dtsc.ca.gov /hazardouswaste /perchlorate. Batterijlevensduur: ongeveer 1,4 jaar (1 uur per dag) Bedrijfs temperatuurbereik: van -15 °C tot 70 °C* (5°F tot 158°F) Radiofrequentie/-protocol: 2,4 GHz/ANT+ -protocol voor draadloze communicatie Systeemcompatibiliteit: ANT+ garantie van Garmin van toepassing. Raadpleeg de gids Belangrijke veiligheidsen productinformatie in de verpakking van de Forerunner of Edge. Beperkte garantie Op dit accessoire is de standaard beperkte NL–29 Montering af GSC 10 advarsel Se guiden Vigtige oplysninger om sikkerhed og produkter i æsken med Forerunner® eller Edge® for at se produktadvarsler og andre vigtige oplysninger. Begge magneter skal være ud for deres respektive indikationslinjer.
