BRUGSANVISNING GSC 10 GARMIN
Informations importantes sur le produit et la sécurité inclus dans l’emballage du produit Forerunner® ou Edge®, pour prendre connaissance des avertissements et autres informations sur le produit.
Attachez sans serrer le
GSC 10 à l’aide de deux attaches de câble. 3. Attachez l’aimant de pédale à la manivelle à l’aide du support adhésif et d’une attache de câble. Assurez-vous que l’aimant de pédale se trouve à 5 mm maximum du GSC 10 et que le repère de l’aimant de pédale est aligné sur le repère du GSC 10.
Les deux aimants doivent
être alignés sur leur repère respectif. 1. Placez le GSC 10 sur la base de chaîne arrière (sur le côté opposé à la transmission). REMARQUE : placez le tampon en caoutchouc plat ou le tampon en caoutchouc triangulaire entre le GSC 10 et la base de chaîne pour plus de stabilité.

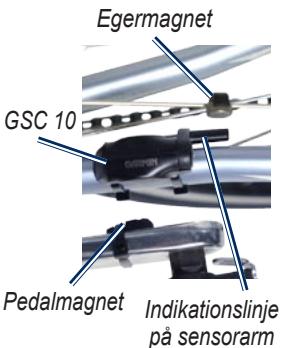

Aimant de pédale sur la manivelle
Bouton Reset (Réinitialisation)
Assurez-vous que l’aimant de rayon est aligné sur le repère du bras du capteur.
Alignement du GSC 10 et de l’aimant
6. Desserrez la vis du bras du capteur.
7. Déplacez le bras du capteur de 5 mm maximum par rapport à l’aimant de rayon. Vous pouvez également basculer le GSC 10 pour le rapprocher de l’un ou l’autre aimant et obtenir un meilleur alignement.
8. Appuyez sur le bouton
Reset (Réinitialisation) du GSC 10. Le voyant s’allume en rouge, puis devient vert. 9. Pédalez pour tester l’alignement du capteur. Le voyant rouge clignote à chaque fois que l’aimant de pédale passe à côté du capteur. Le voyant vert clignote à chaque fois que l’aimant de rayon passe à côté du bras du capteur. REMARQUE : après chaque réinitialisation, le voyant clignote pendant les 60 premiers passages. Appuyez de nouveau sur le bouton Reset (Réinitialisation) si des passages supplémentaires sont nécessaires. 10. Lorsque tous les éléments sont alignés et fonctionnent correctement, serrez les attaches de câble, le bras du capteur et l’aimant de rayon. Couplage des capteurs Le couplage correspond à la connexion de capteurs sans fil ANT+™, par exemple le
GSC 10 avec un produit
Edge. Après le premier couplage, l’Edge reconnaît automatiquement votre GSC 10 à chaque fois qu’il est activé.
2. Utilisez une pièce de monnaie pour tourner le cache dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit suffisamment desserré pour pouvoir
être retiré (de façon à ce que la flèche pointe sur la position déverrouillée). 3. Retirez le cache et la pile. 4. Patientez pendant 30 secondes. 5. Insérez la nouvelle pile en positionnant le pôle positif vers le haut. REMARQUE : veillez à ne pas endommager ni perdre le joint torique qui se trouve sur le cache.
REMARQUE : les paramètres de couplage sont différents en fonction des modèles de Forerunner et d’Edge compatibles.
Reportez-vous à votre manuel d’utilisation. Pile du GSC 10 avertissement N’utilisez pas d’objet pointu pour retirer les piles remplaçables par l’utilisateur. Contactez votre déchetterie locale pour le recyclage des piles. Le GSC 10 contient une pile CR2032 remplaçable par l’utilisateur. 1. Repérez le cache circulaire du compartiment à pile sur le côté du GSC 10.
6. Utilisez une pièce de monnaie pour remettre le cache en place (de façon à ce que la flèche pointe sur la position verrouillée).
Cache du compartiment à piles
Cache du compartiment
Fréquences radio/ protocole : 2,4 GHz/protocole de communications sans fil ANT+ Compatibilité système : 1. Coloca el sensor GSC 10 en el soporte de la vaina trasera (en el lado opuesto a la transmisión de la cadena). NOTA: coloca la almohadilla de goma plana o la almohadilla de goma triangular entre el sensor GSC 10 y la vaina inferior para conseguir más estabilidad.
La vinculación consiste en la conexión de sensores inalámbricos ANT™, como
la del sensor GSC 10 con un sistema Edge. Tras la primera vinculación, el sistema Edge reconocerá automáticamente el sensor
OPMERKING: de LED knippert de eerste 60 keer dat de magneet de sensor passeert nadat u een reset hebt uitgevoerd. Druk opnieuw op Reset als u de magneet de sensor vaker wilt laten passeren. 10. Als alles naar behoren functioneert en goed is uitgelijnd, draait u de kabelbinders, sensorarm en spaakmagneet stevig vast. De sensoren koppelen Koppelen is het verbinden van draadloze ANT+™sensors, bijvoorbeeld uw GSC 10, aan een Edge. Na de eerste keer koppelen zal uw Edge
