BRUKSANVISNING GSC 10 GARMIN

1. Skru egermagneten løs fra plaststykket.

2. Placer egeren i rillen på plaststykket, og stram let til.

GSC 10 og magnettilretning

Ved parring forbindes trådløse ANT+™-sensorer, for eksempel din GSC 10, med en Edge. Når du har parret første gang, genkender din Edge automatisk din GSC 10, hver gang den aktiveres.

BEMÆRK:

Se veiledningen Viktig sikkerhets- og produktinformasjon som følger med i produktesken til Forerunner®- eller Edge®- enheten, for å se advarsler angående produktet og annen viktig informasjon.

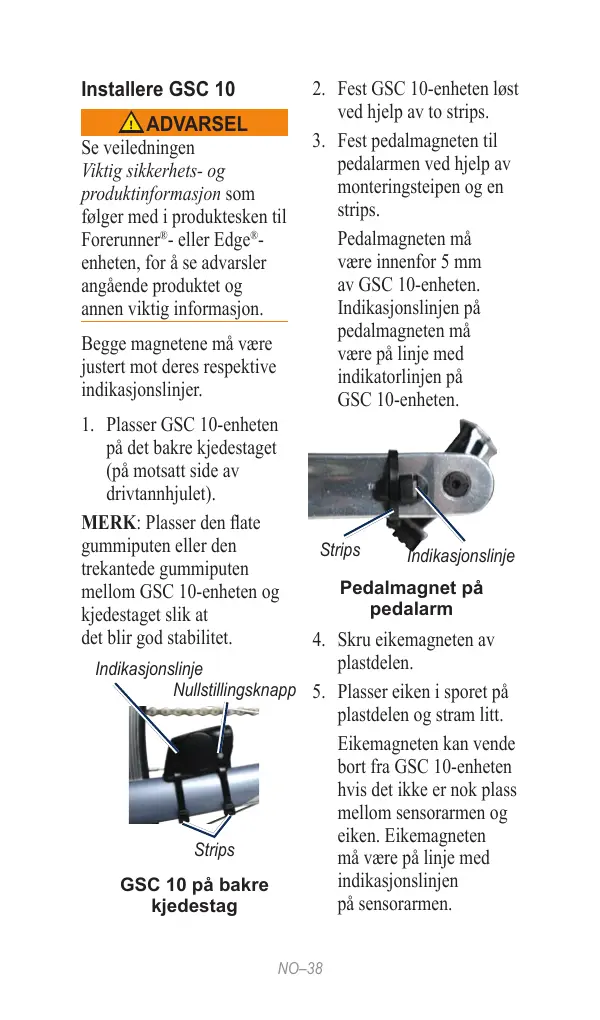

1. Plasser GSC 10-enheten på det bakre kjedestaget (på motsatt side av drivtannhjulet).

MERK: Plasser den flate gummiputen eller den trekantede gummiputen mellom GSC 10-enheten og kjedestaget slik at det blir god stabilitet.

Indikasjonslinje Nullstillingsknapp Strips

GSC 10 på bakre kjedestag

1. Fest GSC 10-enheten løst ved hjelp av to strips.

2. Fest pedalmagneten til pedalarmen ved hjelp av monteringsteipen og en strips.

Pedalmagneten må være innenfor 5 mm av GSC 10-enheten. Indikasjonslinjen på pedalmagneten må være på linje med indikatorlinjen på GSC 10-enheten.

Strips Indikasjonslinje

Pedalmagnet på pedalarm

1. Skru eikemagneten av plastdelen.

2. Plasser eiken i sporet på plastdelen og stram litt. Eikemagneten kan vende bort fra GSC 10-enheten hvis det ikke er nok plass mellom sensorarmen og eiken. Eikemagneten må være på linje med indikasjonslinjen på sensorarmen.

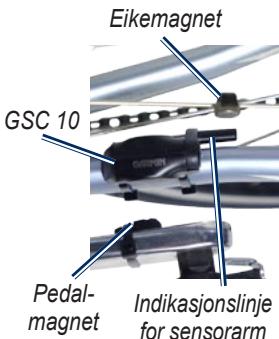

Eikemagnet GSC 10 Pedal- magnet Indikasjonslinje for sensorarm

GSC 10 og magnet- justering

1. Løsne skruen på sensorarmen.
2. Flytt sensorarmen til innenfor 5 mm av eikemagneten.
   Du kan også vippe GSC 10-enheten nærmere en av magnetene for å få dem mer på linje.
3. Trykk på Nullstill-knappen på GSC 10-enheten.
   Indikatorlampen lyser rødt, så grønt.
4. Bruk pedalen for å teste sensorjusteringen.

Den røde indikatorlampen blinker hver gang pedalmagneten passerer sensoren. Den grønne indikatorlampen blinker hver gang eikemagneten passerer sensorarmen.

MERK: Indikatorlampen blinker ved de første 60 passeringene etter en nullstilling. Trykk på

Nullstill igjen hvis du trenger flere passeringer.

1. Når alt er justert og fungerer som det skal, strammer du stripsene, sensorarmen og eikemagneten.

Koble sammen sensorene

Sammenkobling innebærer å opprette en forbindelse mellom

de trådløse sensorene til ANT+™,

for eksempel GSC 10 med en Edge-enhet. Etter den første sammenkoblingen gjenkjenner Edge-enheten automatisk GSC 10 hver gang den aktiveres.

MERK: Innstillingene for sammenkobling er forskjellige for hver enkelt

kompatibel Forerunner- og Edge-modell. Se i brukerveiledningen.

Batteriet på GSC 10

! ADVARSEL

Ikke ta ut batterier med en skarp gjenstand. Kontakt det lokale renovasjonsselskapet for å få mer informasjon om hvor du skal avhende batterier.

GSC 10-enheten har et CR2032-batteri som kan skiftes av brukeren.

1. Finn det runde batteridekselet på siden av GSC 10-enheten.

Batteri- deksel CR2032- batteri

1. Bruk en mynt til å vri dekselet mot klokken til det løsner og kan fjernes (pilen peker på ulåst).
2. Fjern dekselet og batteriet.
3. Vent i 30 sekunder.
4. Sett inn det nye batteriet med den positive siden opp.

1. Bruk en mynt til å vri dekselet tilbake på plass (pilen peker på låst).

Batterideksel Ulåst Pil Låst

Tekniske Spesifikasjoner

Fysisk størrelse:

$$ \begin{array}{l} \mathrm{B} \times \mathrm{H} \times \mathrm{D}: (5, 1 \times 3, 0 \times \ 2, 3 \mathrm{cm}) (2, 0 \times 1, 2 \times 0, 9 \ \text { t o m m e r }) \ \end{array} $$

Batteri: CR2032 (3 volt) som kan byttes ut av brukeren Perkloratmateriale – spesiell håndtering kan være påkrevd. Du finner mer informasjon på www.dtsc.ca.gov /hazardouswaste /perchlorate.

fra -15 °C til 70 °C

Garmins standard begrenset garanti gjelder for dette tilbehøret. Se veiledningen Viktig sikkerhets- og produktinformasjon som følger med i produktesken til Forerunner- eller Edge-enheten.

Installera GSC 10

WARNING

1. Placera GSC 10 på det bakre kedjestaget (på motsatt sida av drevpartiet).

GSC 10 på det bakre kedjestaget

Pedalmagnet på vevarm
