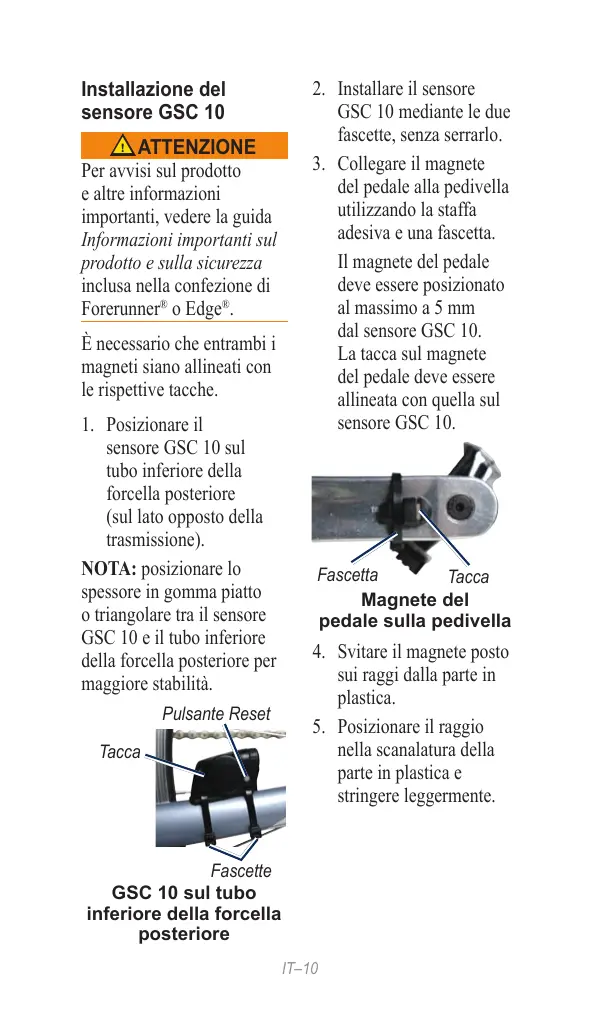

Installazione del sensore GSC 10  attenzione Per avvisi sul prodotto e altre informazioni importanti, vedere la guida Informazioni importanti sul prodotto e sulla sicurezza inclusa nella confezione di Forerunner® o Edge®. È necessario che entrambi i magneti siano allineati con le rispettive tacche. 1. Posizionare il sensore GSC 10 sul tubo inferiore della forcella posteriore (sul lato opposto della trasmissione). NOTA: posizionare lo spessore in gomma piatto o triangolare tra il sensore GSC 10 e il tubo inferiore della forcella posteriore per maggiore stabilità. Pulsante Reset Tacca

2. Installare il sensore GSC 10 mediante le due fascette, senza serrarlo. 3. Collegare il magnete del pedale alla pedivella utilizzando la staffa adesiva e una fascetta. Il magnete del pedale deve essere posizionato al massimo a 5 mm dal sensore GSC 10. La tacca sul magnete del pedale deve essere allineata con quella sul sensore GSC 10.

Fascetta Tacca Magnete del pedale sulla pedivella

4. Svitare il magnete posto sui raggi dalla parte in plastica. 5. Posizionare il raggio nella scanalatura della parte in plastica e stringere leggermente.

Fascette GSC 10 sul tubo inferiore della forcella posteriore IT–10

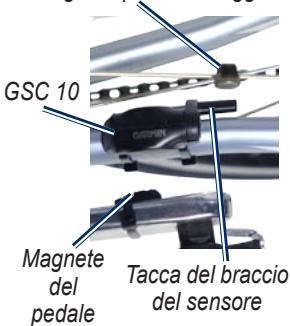

8. Premere il pulsante Reset sul sensore GSC 10. Il LED diventa rosso, quindi verde. 9. Pedalare per verificare l’allineamento del sensore. Il LED rosso lampeggia ogni volta che il magnete del pedale passa accanto Magnete posto sui raggi al sensore. Il LED verde lampeggia ogni volta che il magnete posto sui GSC 10 raggi passa accanto al braccio del sensore. NOTA: il LED lampeggia per i primi 60 passaggi dopo la prima reimpostazione. Magnete Tacca del braccio Premere di nuovo Reset del se sono necessari ulteriori del sensore pedale passaggi. È possibile che il magnete posto sui raggi si rivolti verso la parte opposta del sensore GSC 10 se lo spazio tra il braccio del sensore e il raggio non è sufficiente. Il magnete posto sui raggi deve essere allineato con la tacca sul braccio del sensore.

GSC 10 e allineamento del magnete

6. Allentare la vite del braccio del sensore. 7. Spostare il braccio del sensore entro un raggio di 5 mm dal magnete posto sui raggi. È inoltre possibile inclinare il sensore GSC 10 in modo che sia più vicino al magnete per un allineamento migliore.

10. Quando tutto è allineato e correttamente funzionante, stringere le fascette, il braccio del sensore e il magnete posto sui raggi. Associazione dei sensori L’associazione è la procedura di connessione dei sensori wireless ANT+™, ad esempio GSC 10 con una periferica Edge. Dopo

la prima associazione, Edge riconosce automaticamente GSC 10 ogni volta che questo viene attivato. NOTA: le impostazioni di associazione sono diverse per ogni modello di Forerunner ed Edge compatibile. Consultare il manuale dell’utente. Batteria di GSC 10  attenzione Non utilizzare oggetti acuminati per rimuovere le batterie sostituibili dall’utente. Per un corretto riciclo delle batterie, contattare le autorità locali preposte. Il sensore GSC 10 contiene una batteria CR2032 sostituibile dall’utente. 1. Individuare il coperchio rotondo della batteria su un lato del sensore GSC 10.

2. Utilizzare una moneta per far ruotare il coperchio in senso antiorario finché non viene allentato sufficientemente per essere rimosso (la freccia punta verso il simbolo di sblocco). 3. Rimuovere il coperchio e la batteria. 4. Attendere 30 secondi. 5. Inserire la nuova batteria con il polo positivo rivolto verso l’alto. NOTA: prestare attenzione a non danneggiare o perdere la guarnizione ad anello sul coperchio. 6. Utilizzare una moneta per far ruotare il coperchio e reinserirlo in posizione (la freccia punta verso il simbolo di blocco). Coperchio delle batterie Sbloccato

Coperchio batteria Batteria CR2032

Specifiche tecniche Dimensioni fisiche: L × A × P: 5,1 × 3,0 × 2,3 cm (2,0" × 1,2" × 0,9") Peso: 25 g (0,9 oz) Resistenza all’acqua: IPX7 Portata di trasmissione: circa 3 m (9,8 ft) Batteria: CR2032 sostituibile dall’utente (3 Volt) Materiale in perclorato: potrebbe richiedere un trattamento speciale. Vedere www.dtsc. ca.gov /hazardouswaste /perchlorate. Durata della batteria: circa 1,4 anni (1 ora al giorno) Gamma temperature di funzionamento: da -15 °C a 70 °C (da 5 °F a 158 °F) Frequenza radio/ protocollo: 2,4 GHz/protocollo di comunicazione wireless ANT+ Compatibilità di sistema: ANT+

limitata standard di Garmin. Vedere la guida Informazioni importanti sul prodotto e sulla sicurezza fornita nella confezione del prodotto Forerunner o Edge.

Garanzia limitata Il presente accessorio è soggetto alla garanzia IT–13
