| Intitulé | Description |
|---|---|
| Type de produit | Capteur de cadence et de vitesse sans fil |
| Compatibilité | Compatible avec les appareils Garmin équipés de la technologie ANT+ |
| Alimentation électrique | Pile CR2032 |
| Autonomie de la batterie | Environ 1 an (selon l'utilisation) |
| Dimensions approximatives | 5,1 x 3,6 x 1,3 cm |
| Poids | Environ 30 g |
| Fonctions principales | Mesure de la cadence, mesure de la vitesse, transmission sans fil |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, produit non réparable |
| Conditions d'utilisation | Utilisation recommandée pour le cyclisme, éviter les chocs violents |
| Sécurité | Ne pas exposer à des températures extrêmes, respecter les instructions d'utilisation |
FOIRE AUX QUESTIONS - GSC 10 GARMIN
Téléchargez la notice de votre Capteur de cadence et de vitesse au format PDF gratuitement ! Retrouvez votre notice GSC 10 - GARMIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GSC 10 de la marque GARMIN.
MODE D'EMPLOI GSC 10 GARMIN
Installation du GSC 10
GSC 10 sur la base de chaîne arrière 2.
avertissement Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l’emballage du produit Forerunner® ou Edge®, pour prendre connaissance des avertissements et autres informations sur le produit.
Attachez sans serrer le GSC 10 à l’aide de deux attaches de câble. 3. Attachez l’aimant de pédale à la manivelle à l’aide du support adhésif et d’une attache de câble. Assurez-vous que l’aimant de pédale se trouve à 5 mm maximum du GSC 10 et que le repère de l’aimant de pédale est aligné sur le repère du GSC 10.
Les deux aimants doivent être alignés sur leur repère respectif. 1. Placez le GSC 10 sur la base de chaîne arrière (sur le côté opposé à la transmission). REMARQUE : placez le tampon en caoutchouc plat ou le tampon en caoutchouc triangulaire entre le GSC 10 et la base de chaîne pour plus de stabilité.
Aimant de pédale sur la manivelle
Bouton Reset (Réinitialisation) Repère
4. Desserrez l’aimant de rayon de la pièce en plastique. 5. Placez le rayon dans la rainure de la pièce en plastique et serrez légèrement.

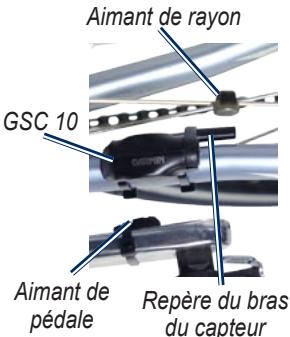

L’aimant de rayon peut être dirigé à l’opposé du GSC 10 dans le cas où l’espace entre le bras du capteur et le rayon s’avère insuffisant. Assurez-vous que l’aimant de rayon est aligné sur le repère du bras du capteur. Aimant de rayon
Repère du bras du capteur
Alignement du GSC 10 et de l’aimant
6. Desserrez la vis du bras du capteur. 7. Déplacez le bras du capteur de 5 mm maximum par rapport à l’aimant de rayon. Vous pouvez également basculer le GSC 10 pour le rapprocher de l’un ou l’autre aimant et obtenir un meilleur alignement.
8. Appuyez sur le bouton Reset (Réinitialisation) du GSC 10. Le voyant s’allume en rouge, puis devient vert. 9. Pédalez pour tester l’alignement du capteur. Le voyant rouge clignote à chaque fois que l’aimant de pédale passe à côté du capteur. Le voyant vert clignote à chaque fois que l’aimant de rayon passe à côté du bras du capteur. REMARQUE : après chaque réinitialisation, le voyant clignote pendant les 60 premiers passages. Appuyez de nouveau sur le bouton Reset (Réinitialisation) si des passages supplémentaires sont nécessaires. 10. Lorsque tous les éléments sont alignés et fonctionnent correctement, serrez les attaches de câble, le bras du capteur et l’aimant de rayon. Couplage des capteurs Le couplage correspond à la connexion de capteurs sans fil ANT+™, par exemple le
GSC 10 avec un produit Edge. Après le premier couplage, l’Edge reconnaît automatiquement votre GSC 10 à chaque fois qu’il est activé.
2. Utilisez une pièce de monnaie pour tourner le cache dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit suffisamment desserré pour pouvoir être retiré (de façon à ce que la flèche pointe sur la position déverrouillée). 3. Retirez le cache et la pile. 4. Patientez pendant 30 secondes. 5. Insérez la nouvelle pile en positionnant le pôle positif vers le haut. REMARQUE : veillez à ne pas endommager ni perdre le joint torique qui se trouve sur le cache.
REMARQUE : les paramètres de couplage sont différents en fonction des modèles de Forerunner et d’Edge compatibles. Reportez-vous à votre manuel d’utilisation. Pile du GSC 10 avertissement N’utilisez pas d’objet pointu pour retirer les piles remplaçables par l’utilisateur. Contactez votre déchetterie locale pour le recyclage des piles. Le GSC 10 contient une pile CR2032 remplaçable par l’utilisateur. 1. Repérez le cache circulaire du compartiment à pile sur le côté du GSC 10.
6. Utilisez une pièce de monnaie pour remettre le cache en place (de façon à ce que la flèche pointe sur la position verrouillée). Cache du compartiment à piles
Cache du compartiment à piles
Caractéristiques techniques Dimensions : (L × H × P) 5,1 × 3,0 × 2,3 cm (2,0 × 1,2 × 0,9 po) Poids : 25 g (0,9 oz) Résistance à l’eau : IPX7 Portée de transmission : environ 3 m (9,8 pi) Pile : CR2032 remplaçable par l’utilisateur (3 volts) Présence de perchlorate – une manipulation spéciale peut être nécessaire. Visitez le site www.dtsc.ca .gov/hazardouswaste /perchlorate. Autonomie de la pile : 1,4 an environ (à raison d’une heure par jour) Plage de températures de fonctionnement : de -15 °C à 70 °C (de 5 °F à 158 °F) Fréquences radio/ protocole : 2,4 GHz/protocole de communications sans fil ANT+ Compatibilité système : ANT+
Garantie limitée La garantie limitée standard de Garmin s’applique à cet accessoire. Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l’emballage du produit Forerunner ou Edge.
