BRUKSANVISNING GSC 10 GARMIN

Overføringsområde: cirka 3 m (9,8 fot)

Läs guiden Viktig säkerhets- och produktinformation som medföljer i produktförpackningen för Forerunner ^ eller Edge ^ om du vill ha viktig information om produkten och säkerhet.

Båda magneterna måste riktas in efter indikeringslinjerna.

OBS! Placera den platta gummikudden eller den triangelformade gummikudden mellan GSC 10 och kedjestaget så att det blir mer stabilt.

Återställningsknapp Indike- ringslinje Kabelhållare

1. Montera GSC 10 med två kabelhållare utan att dra åt dem.

2. Montera pedalmagneten på vevarmen med det självhäftande fästet och en kabelhållare.

Pedalmagneten måste vara inom 5 mm från GSC 10. Indikeringslinjen på pedalmagneten måste vara i linje med indikeringslinjen på GSC 10.

Kabelhållare Indikeringslinje

1. Skruva loss ekermagneten från plaststycket.

2. Placera ekern i spåret på plaststycket och dra åt lite.

Ekermagneten kan vara riktad bort från GSC 10 om det inte finns tillräckligt med plats mellan sensorarmen och ekern. Ekermagneten måste vara i linje med indikeringslinjen på sensorarmen.

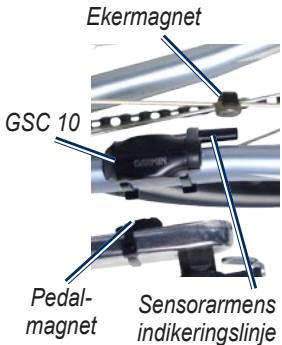

Ekermagnet GSC 10 Pedal- magnet Sensorarmens indikeringslinje

GSC 10 och magnet- justering

1. Lossa skruven på sensorarmen.
2. Flytta sensorarmen inom 5 mm från ekermagneten. Du kan också luta GSC 10 närmare någon av magneterna för bättre inpassning.

3. Tryck på knappen Återställ på GSC 10. LED-indikatorn övergår till rött sken och sedan grönt.

4. Trampa för att testa sensorjusteringen. LED-indikatorn blinkar varje gång pedalmagneten passerar sensorn. Den gröna LED-indikatorn blinkar varje gång ekermagneten passerar sensorarmen.

OBS! Lysdioden blinkar under de första 60 passeringarna efter en nollställning. Tryck på Återställ igen om du behöver fler passeringar.

1. När allt är inriktat och fungerar som det ska, drar du åt kabelfästena, sensorarmen och ekermagneten.

Para ihop sensorerna

Ihopparning är när de trådlösa ANT+™-sensorerna ansluts, t.ex. GSC 10 med en Edge-enhet. När du har gjort ihopparningen första gången känner Edge-enheten automatiskt igen GSC 10 varje gång den aktiveras.

OBS! Ihopparningsinställningarna kan skilja sig åt beroende på Forerunner- och Edge-modell. Se användarhandboken.

GSC 10-batteri

WARNING

Använd inte vassa föremål när du tar bort utbytbara batterier. Kontakta din lokala återvinningscentral för korrekt återvinning av batterierna.

GSC 10 innehåller ett CR2032-batteri som kan bytas av användaren.

1. Sök efter det runda batterilocket på sidan av GSC 10.

Batteri-lock CR2032-batteri

1. Använd ett mynt för att vrida locket moturs tills det lossnar tillräckligt mycket för att du ska kunna ta bort det (pilen pekar på olåst läge).
2. Ta bort locket och batteriet.
3. Vänta i 30 sekunder.
4. Sätt i det nya batteriet med pluspolen vänd uppåt.

OBS! Skada inte eller lossa på o-ringpackningen på locket.

1. Använd ett mynt när du sätter fast det igen (pilen pekar på låst läge).

Batterilock Olåst Pil Låst

Tekniska Specifikationer

Storlek: B × H × D: 2,0 × 1,2 × 0,9 tum (5,1 × 3,0 × 2,3 cm)

Vikt: 0,9 oz. (25 g)

Vattentålighet: IPX7

Sändningsräckvidd: cirka 9,8 fot (3 m)

Batteri: utbytbart CR2032 (3 Volt) Perkloratmaterial – Särskild hantering kan gälla. Se www.dtsc.ca.gov/hazardouswaste/perchlorate.

Batteriets livslängd: ca. 1,4 år (vid 1 timmes användning om dagen)

Driftstemperaturområde: -15 °C till 70 °C (5 °F till 158 °F)

Radiofrekvens/-protokoll:

2,4 GHz/ANT+ för trådlös kommunikation

Systemkompatibilitet:

ANT+

Begränsad garanti

Garmins vanliga begränsade garanti gäller för detta tillbehör. Läs den medföljande guiden Viktig säkerhets- och produktinformation i produktförpackningen för Forerunner eller Edge.
