KÄYTTÖOHJE GSC 10 GARMIN

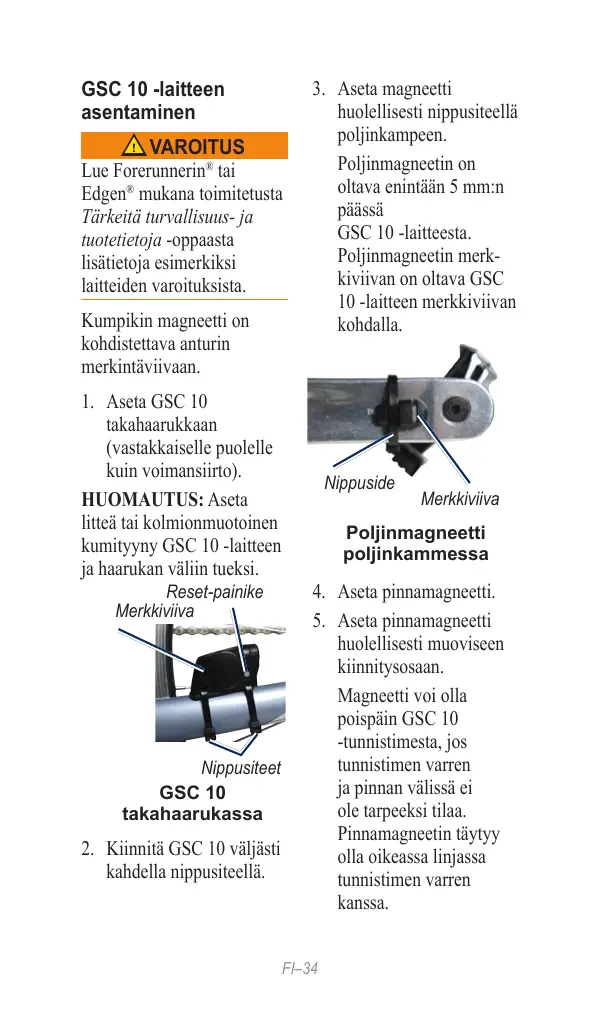

GSC 10 -laitteen asentaminen

! VAROITUS

Lue Forerunnerin® tai Edgen® mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja -oppaasta lisätietoja esimerkiksi laitteiden varoituksista.

Kumpikin magneetti on kohdistettava anturin merkintäviivaan.

1. Aseta GSC 10 takahaarukkaan (vastakkaiselle puolelle kuin voimansiirto).

HUOMAUTUS: Aseta litteä tai kolmionmuotoinen kumityyny GSC 10 -laitteen ja haarukan väliin tueksi.

Reset-painike Merkkiviiva Nippusiteet

1. Kiinnitä GSC 10 väljästi kahdella nippusiteellä.

2. Aseta magneetti huolellisesti nippusiteellä poljinkampeen.

Poljinmagneetin on oltava enintään 5 mm:n päässä GSC 10 -laitteesta. Poljinmagneetin merkkiviivan on oltava GSC 10 -laitteen merkkiviivan kohdalla.

Nippuside Merkkiviiva

Poljinmagneetti poljinkammessa

1. Aseta pinnamagneetti.

2. Aseta pinnamagneetti huolellisesti muoviseen kiinnitysosaan.

Magneetti voi olla poispäin GSC 10 -tunnistimesta, jos tunnistimen varren ja pinnan välissä ei ole tarpeeksi tilaa. Pinnamagneetin täytyy olla oikeassa linjassa tunnistimen varren kanssa.

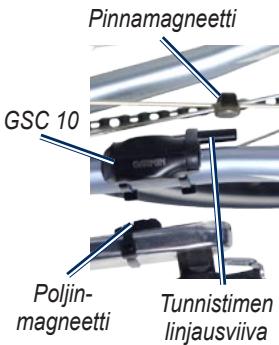

Pinnamagneetti GSC 10 Poljin- magneetti Tunnistimen linjausviiva

GSC 10 magneetti Kohdistus

1. Löysää tunnistimen anturin varren lukitusruuvia.
2. Siirrä tunnistimen varsi enintään 5 mm:n päähän poljinmangeetista.
   Voit parantaa kohdistusta myös kallistamalla GSC 10 -tunnistinta lähemmäs jompaakumpaa magneettia.
3. Paina GSC 10 -tunnistimen nollauspainiketta.
   LED on ensin punainen, sitten vihreä.
4. Testaa magneetin sijainti tunnistimen suhteen.

Punainen LED vilkkuu joka kerta, kun poljinmagneetti ohittaa GSC-10-tunnistimen. Vihreä LED välähtää, kun pinnamagneetti ohittaa tunnistimen varren.

HUOMAUTUS: LED-valo välähtää ensimmäisten 60 pyörähdyksen jälkeen resetoinnista. Paina Reset-painiketta, jos haluat yrittää uudelleen.

1. Kun kaikki toimii toivotulla tavalla, kiristä tunnistin ja magneetit hyvin kiinni.

Tunnistinten pariliitos

Pariliitos merkitsee langattomien ANT+™-tunnistinten (kuten GSC 10) liittämistä Edgeen. Kun olet luonut pariliitoksen ensimmäisen kerran, Edge tunnistaa GSC 10 -tunnistimen automaattisesti aina, kun se aktivoidaan.

HUOMAUTUS:

Pariliitosasetukset vaihtelevat Forerunnermallin mukaan. Lisätietoja on laitteen käyttöoppaassa.

GSC 10 -paristo

! VAROITUS

Älä irrota paristoa terävällä esineellä. Kysy lisätietoja paristojen hävittämisestä paikallisesta jätehuollosta.

GSC 10 on varustettu CR2032-paristolla, jonka käyttäjä voi itse vaihtaa.

1. Paristo sijaitsee GSC 10 -tunnistimen sivulla, kierrettävän kannen alla.

Akku- kansi CR2032- akku

1. Avaa kansi kiertämällä sitä kolikon avulla vastapäivään.
2. Irrota kansi ja akku.
3. Odota 30 sekuntia.
4. Aseta paristo +-puoli ylöspäin. Ota mallia vanhan pariston asennustavasta.

HUOMAUTUS: Älä vahingoita tai kadota kannen o-renkaan tiivistettä.

1. Käännä kansi takaisin kiinni kolikon avulla. Tarkista, että kannessa oleva nuoli osoittaa kannen olevan lukittunut.

Paristolokeron kansi Lukitsematta nuoli Lukittu

Tekniset tiedot

Mitat: L × K × S: 5,1 × 3,0 × 2,3 cm (2,0 × 1,2 × 0,9 tuumaa)

Paino: 25 g (0,9 unssia)

Vesitiiviys: IPX7

Lähetytsalue: 3 m (noin 9,8 jalkaa)

Paristo: käyttäjän vaihdettavissa oleva CR2032-paristo (3 voltia) Perkloraattimateriaalia - saattaa vaatia erityiskäsittelyä. Katso www.dtsc.ca.gov /hazardouswaste /perchlorate.

Pariston varaus: noin 1,4 vuotta (1 tunti päivässä)

Käyttölämpötila: -15

- 70 °C

(5–158 °F)

Radiotaajuus/protokolla:

2,4 GHz / langaton

ANT+

-tiedonsiirtoprotokolla

Järjestelmän

yhteensopivuus:

ANT+

Rajoitettu takuu

Garminin yleinen rajoitettu tuotetakuu pätee tähän lisävarusteeseen. Lisätietoja on Tärkeitä turvallisuus- ja tuotetietoja -oppaassa, joka toimitetaan Forerunnerin tai Edgen mukana.
