MANUAL DE UTILIZADOR GSC 10 GARMIN

Consulte o guia Informações Importantes de Segurança e do Produto na embalagem do produto Forerunner® ou Edge® quanto a avisos relativos ao produto e outras informações importantes.

Ambos os ímanes devem estar alinhados com as respectivas linhas de indicação.

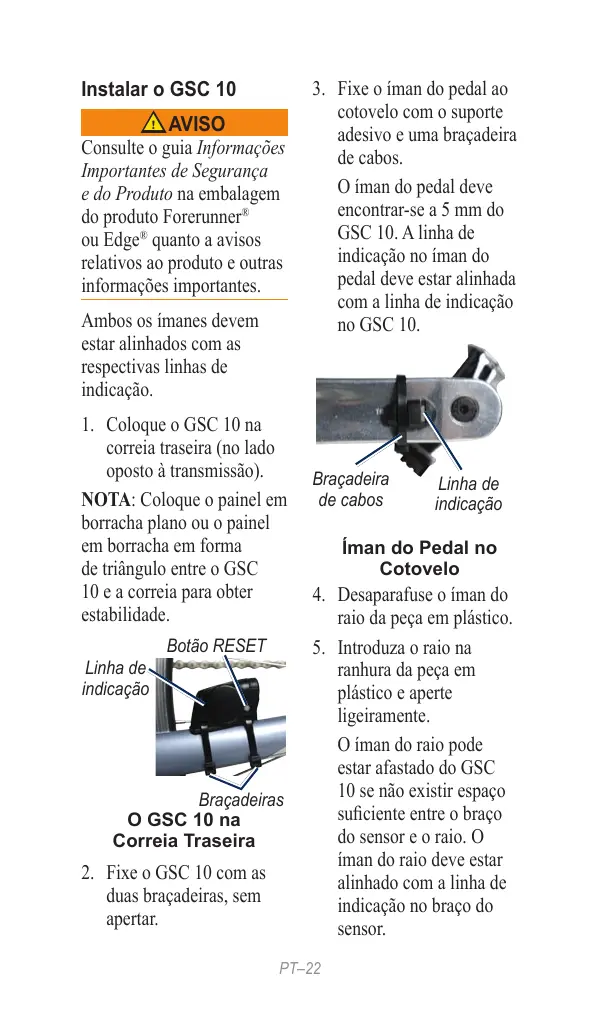

1. Coloque o GSC 10 na correia traseira (no lado oposto à transmissão).

NOTA: Coloque o painel em borracha plano ou o painel em borracha em forma de triângulo entre o GSC 10 e a correia para obter estabilidade.

Botão RESET Linha de indicação Braçadeiras

O GSC 10 na Correia Traseira

1. Fixe o GSC 10 com as duas braçadeiras, sem apertar.

2. Fixe o íman do pedal ao cotovelo com o suporte adesivo e uma braçadeira de cabos.

O íman do pedal deve encontrar-se a 5 mm do GSC 10. A linha de indicação no íman do pedal deve estar alinhada com a linha de indicação no GSC 10.

Braçadeira de cabos Linha de indicação

Íman do Pedal no Cotovelo

1. Desaparafuse o íman do raio da peça em plástico.

2. Introduza o raio na ranhura da peça em plástico e aperte ligeiramente.

O íman do raio pode estar afastado do GSC 10 se não existir espaço suficiente entre o braço do sensor e o raio. O íman do raio deve estar alinhado com a linha de indicação no braço do sensor.

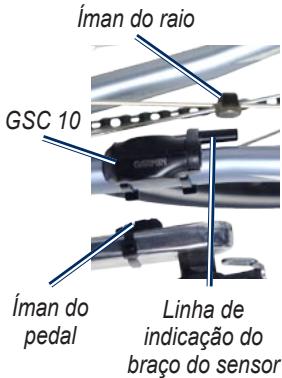

Íman do raio GSC 10 Íman do pedal Linha de indicação do braço do sensor

O GSC 10 e o Alinhamento do Íman

1. Desaperte o parafuso no braço do sensor.
2. Coloque o braço do sensor a uma distância de 5 mm do íman do raio.
   Também pode inclinar o GSC 10, aproximando-o de qualquer um dos ímanes, para um alinhamento melhorado.
3. Prima o botão Reset no GSC 10.
   O LED fica vermelho e, em seguida, verde.
4. Pedal para testar o alinhamento do sensor.

O LED vermelho apresenta-se intermitente sempre que o íman do pedal passa pelo sensor. O LED verde apresenta-se intermitente sempre que o íman do raio passa pelo braço do sensor.

NOTA: Depois de reposto, o LED apresenta-se intermitente durante as primeiras 60 passagens. Prima Reset novamente se necessita de passagens adicionais.

1. Depois de realizado o alinhamento e confirmado o funcionamento de todos os componentes, aperte as braçadeiras dos cabos, o braço do sensor e o íman do raio.

Emparelhar os sensores

Emparelhar é ligar sensores sem fios ANT ^™ , por exemplo, o seu GSC 10 com um Edge. Após emparelhar pela primeira vez, o Edge reconhece automaticamente o seu GSC 10 sempre que o activar.

NOTA: As definições de emparelhamento variam

consoante os modelos de Forerunner e Edge. Consulte o manual do utilizador.

Pilha do GSC 10

! AVISO

Não utilize um objecto afiado para retirar as pilhas substituíveis pelo utilizador. Contacte o seu departamento local de tratamento de resíduos para obter instruções para a correcta reciclagem das pilhas.

O GSC 10 contém uma pilha CR2032 substituível pelo utilizador.

1. Localize a tampa circular do compartimento da pilha, na lateral do GSC 10.

Tampa do compartimento da pilha Pilha CR2032

1. Utilize uma moeda para rodar a tampa para a esquerda até poder ser removida (a seta aponta para desbloqueada).
2. Remova a tampa e a pilha.

3. Aguarde 30 segundos.

4. Coloque a nova pilha com a face positiva virada para cima.

NOTA: Tenha cuidado para não danificar ou perder a junta do O-ring da tampa.

1. Utilize uma moeda para rodar a tampa até à devida posição (a seta aponta para bloqueada).

Tampa do compartimento da pilha Desbloqueado Seta Bloqueado

Especificações Técnicas

Dimensão física: L × A × P: 2,0 × 1,2 × 0,9 pol. (5,1 × 3,0 × 2,3 cm)

Peso: 0.9 oz. (25 g)

Resistência à água: IPX7

Alcance da transmissão: aproximadamente 9,8 pés. (3 m)

Pilha: CR2032 (3 volts) substituível pelo utilizador Existência de perclorato – pode requerer cuidados no manuseamento.

Consulte www.dtsc.ca.gov /hazardouswaste/perchlorate.

Vida útil das pilhas:

aproximadamente 1,4 anos (1 hora por dia)

Frequência/protocolo

rádio: 2,4 GHz/ protocolo de comunicações sem fios ANT+

Compatibilidade do

sistema: ANT+

Garantia limitada

A garantia limitada standard da Garmin aplica-se a este dispositivo. Consulte o guia Informações Importantes de Segurança e do Produto na embalagem do produto Forerunner ou Edge.
