SSEP 18 LT BL - Zaag METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Accu-sabelzaag
Merk	Metabo
Model	SSEP 18 LT BL
Voeding	Li-Ion accu 18 V
Compatibele accucapaciteit	Tot 8,0 Ah (bijv. 6.25369)
Gewicht (met lichte accu)	Ongeveer 2,5 kg
Variabel toerental onbelast	Ja, door trekkerdruk
Instelbare oscillatie	Ja, in-/uitschakelbaar
Instelbare aanslag	Ja, om snedediepte te begrenzen
Snelspanning zaagblad zonder gereedschap	Ja, snelle hendel
Werk-LED	Ja
Steigerhaak	Ja (optioneel)
Accucapaciteitsindicator	Ja, op de accu
Startblokkering	Ja, veiligheidsknop
Bedrijfstemperatuur	−20 °C tot 50 °C
Opslagtemperatuur	0 °C tot 30 °C
Geluidsniveau	Kan 80 dB(A) overschrijden - draag gehoorbescherming
Trillingswaarden	Conform NE 62841
Onderhoud	Reinigen met perslucht, niet oliën of vetten
Correct gebruik	Hout, metalen, kunststoffen, hardrubber, laminaat
Compatibele accessoires	Zaagbladen, laders ASC 145/55, Li-Power accu's
Garantie	Beperkt voor zware toepassingen (bijv. pallets)

Veelgestelde vragen - SSEP 18 LT BL METABO

Hoe installeer ik een zaagblad op de Metabo SSEP 18 LT BL?

Trek de hendel van de zaagbladklem (5) omhoog en houd deze vast. Steek het zaagblad tot aan de aanslag of verwijder het. Laat de hendel los en controleer of het zaagblad goed vastzit.

Hoe stel ik de snedediepte in?

Druk op de drukknop (1) en houd deze ingedrukt om de aanslag (2) naar de gewenste positie te verplaatsen. Laat de knop los en zorg dat de aanslag vastklikt.

Hoe activeer ik de oscillatie?

Draai de oscillatieknop (14) tegen de klok in tot aan de aanslag (stand I) om te activeren, en met de klok mee (stand 0) om uit te schakelen.

Hoe laad ik de accu op?

Gebruik een compatibele Metabo lader (bijv. ASC 145). Raadpleeg de gebruiksaanwijzing van de lader voor de oplaadinstructies.

Wat zijn belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, handschoenen en veiligheidsschoenen. Kijk niet in de LED. Bescherm accu's tegen vocht en vuur. Houd het gereedschap bij de geïsoleerde handgrepen vast bij het zagen in de buurt van elektrische geleiders.

Hoe reinig ik de zaag?

Reinig de machine regelmatig door perslucht door de ventilatiesleuven aan de achterkant te blazen. Reinig ook de zaagbladklem (3) met perslucht. Gebruik geen olie of vet.

Welke materialen kan ik met deze zaag zagen?

Deze sabelzaag is ontworpen voor het zagen van hout, metalen, kunststoffen, hardrubber, glasvezellaminaat, enz.

Hoe moet ik Li-Ion accu's vervoeren?

Het verzenden van Li-Ion accu's is onderworpen aan de wetgeving voor gevaarlijke stoffen (UN 3480/3481). Verzend alleen intacte, lekvrije accu's met beschermde contacten (bijv. plakband). Raadpleeg uw vervoerder.

Wat te doen bij een vastgelopen zaagblad?

Stop onmiddellijk de machine. Maak de zaagspleet iets wijder met een geschikt gereedschap en verwijder de zaag. Forceer niet.

Welke accessoires zijn compatibel met de SSEP 18 LT BL?

Gebruik uitsluitend originele Metabo of CAS accu's en accessoires. Voorbeelden: zaagbladen (serie A), laders ASC 145/55, accu's 8,0/5,5/5,2 Ah, koel-smeerstift.

GEBRUIKSAANWIJZING SSEP 18 LT BL METABO

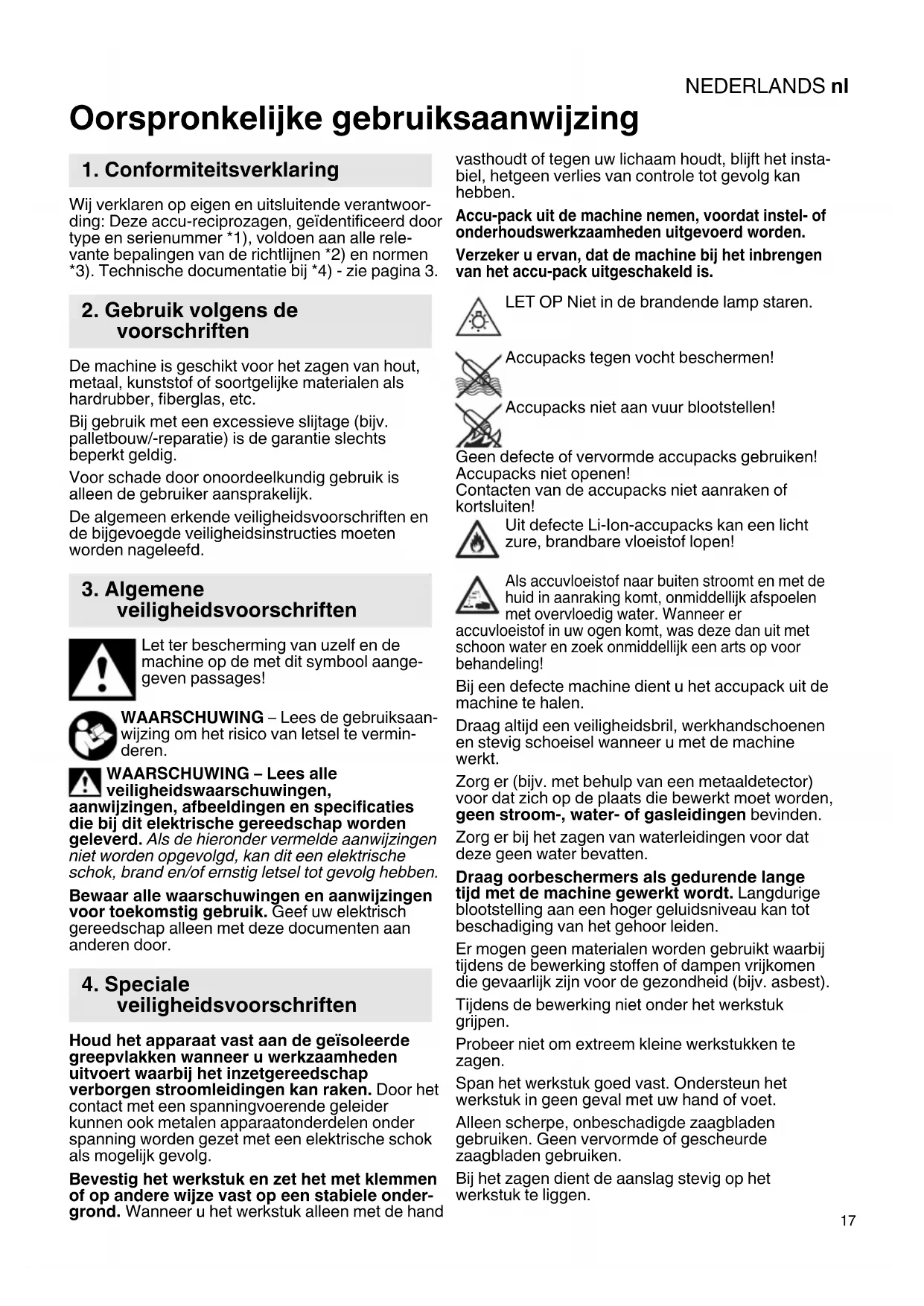

nl Oorspronkelijke gebruiksaanwijzing 17

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording: Deze accu-reciprozagen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Gebruik volgens de voorschriften

De machine is geschikt voor het zagen van hout, metaal, kunststof of soortgelijke materialen als hardrubber, fiberglass, etc.

Bij gebruik met een excessieve slijtage (bijv. palletbouw/-reparatie) is de garantie slechts beperkt geldig.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aange-geven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te vermin-deren.

WAARSCHUWING – Lees alle veiligheidswaarschuwingen,

aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Houd het apparaat vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg.

Bevestig het werkstuk en zet het met klemmen of op andere wijze vast op een stabiele ondergrond. Wanneer u het werkstuk alleen met de hand vasthoudt of tegen uw lichaam houdt, blijft het insta- biel, hetgeen verlies van controle tot gevolg kan hebben.

Accu-pack uit de machine nemen, voordat instel- of onderhoudswerkzaamheden uitgevoerd worden.

Verzeker u ervan, dat de machine bij het inbrengen van het accu-pack uitgeschakeld is.

LET OP Niet in de brandende lamp staren.

Accupacks tegen vocht beschermen!

Accupacks niet aan vuur blootstellen!

Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen!

Contacten van de accupacks niet aanraken of kortsluiten!

Uit defecte Li-Ion-occupacks kan een licht zure, brandbare vloeistof lopen!

Als accuvloeistof naar buiten stroomt en met de huid in aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er

accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

Bij een defecte machine dient u het accupack uit de machine te halen.

Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel wanneer u met de machine werkt.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Zorg er bij het zagen van waterleidingen voor dat deze geen water bevatten.

Draag oorbeschermers als gedurende lange tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Tijdens de bewerking niet onder het werkstuk grijpen.

Probeer niet om extreem kleine werkstukken te zagen.

Span het werkstuk goed vast. Ondersteun het werkstuk in geen geval met uw hand of voet.

Alleen scherpe, onbeschadigde zaagbladen gebruiken. Geen vervormde of gescheurde zaagbladen gebruiken.

Bij het zagen dient de aanslag stevig op het werkstuk te liggen.

NEDERLANDSnl

Houd de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Gevaar voor letsel door scherp zaagblad.

Pak nooit een bewegend zaagblad vast! Verwijder spanen en dergelijke uitsluitend bij uitgeschakelde en stilstaande machine.

Het accupack uit de machine nemen wanneer deze niet wordt gebruikt.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

- lood van gelode verf,

- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en

- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiging.

Verminder de stofbelasting door:

- de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten,

- een afzuiginstallatie en/of een luchtfilter te gebruiken,

- de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.

- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Kruk voor het instellen van de aanslag
2 Aanslag
3 Zaagblad-spaninrichting
4 Led-werklamp
5 Hendel van de zaagblad-spaninrichting
6 Voorste handgreep
7 Inschakel-blokkeringsknop
8 Drukschakelaar
9 Achterste handgreep
10 Ontgrendeling accu-pack
11 Accu-pack**
12 Knop voor de indicatie van de capaciteit*
13 Capaciteits- en signaalindicatie*
14 Pendelslag
15 Steigerhaak*
* Afhankelijk van de uitvoering
** Evt. niet bij de levering inbegrepen

6. Montage, inbedrijfstelling, instellen

Accu-pack uit de machine nemen voordat instel- of onderhoudswerkzaamheden uitgevoerd worden.

U vindt instructies voor het laden van het accupack in de gebruiksaanwijzing van de Metabo-lader.

6.1 Accu-pack

Het accupack (11) voor gebruik opladen.

Laad het accupack bij vermogensverlies weer op.

Li-lon-occupacks „Li-Power“ hebben een capaciteits- en signaalindicatie (13):

- Druk op toets (12)en de laadtoestand wordt door de LED-verlichting aangegeven.

- Wanneer een LED-lampje knippert, is het accupack bijna leeg en moet het weer opgeladen worden.

Uitnemen:

De toets voor de accupack-ontgrendeling (10) indrukken en het accupack (11) er naar voren uittrekken.

Inbrengen:

Accupack (11) erop schuiven tot het inklikt.

6.2 Zaagblad aanbrengen, verwijderen (zie afb. A pag. 2)

Raak niet direct na het werk het zaagblad aan, omdat dit bijzonder heet kan zijn en anding van de huid kan veroorzaken.

1 Hendel (5) van de zaagblad-spaninrichting naar boven trekken en vasthouden.
2 Het zaagblad tot de aanslag inbrengen of uitnemen.
3 Hendel (5) loslaten.
4 Controleren of het zaagblad goed is bevestigd. Zie afbeeldingenreeks A

6.3 Aanslag instellen

Door de aanslag (2) te verschuiven, kan de zaagdiepte worden begrensd (bijv. bij het zagen voor een wand). De aanslag kan worden verwijderd.

Het apparaat niet zonder aanslag (2) gebruiken.

Verschuif de aanslag (2) af en toe om ervoor te zorgen dat het zaagblad gelijkmatig afslijt.

1. Op de knop (1) drukken en ingedrukt houden en tegelijk de aanslag (2) in de gewenste positie schuiven.
2. De knop (1) loslaten en indien nodig de aanslag (2) verschuiven tot de hendel weer vastklikt.

Controleer of de aanslag (2) goed vastzit. Hij moet zijn vast geklikt.

7. Gebruik

7.1 lln- en uitschakelen, slagfrequentie Inschakelblokkering (7):

drukschakelaar (8) geblokkeerd. drukschakelaar (8) ontgrendeld.

Inschakelen, toerental: drukschakelaar (8) drukken. De slagfrequentie kan met de drukschakelaar worden veranderd.

Uitschakelen: drukschakelaar (8) loslaten.

7.2 Traploze regeling van het aantal slagen

Door de schakelaar (9) meer of minder in te drukken kan het aantal slagen traploos worden gewijzigd en daarmee worden aangepast aan het materiaal en de werkomstandigheden.

7.3 Werkinstructies

Zagen:

Gebruik een zaagblad dat is afgestemd op het te zagen materiaal.

Druk de machine met de aanslag (2) tegen het werkstuk aan. Schakel de machine eerst in en breng het zaagblad pas daarna in contact met het werkstuk.

Zorg ervoor dat het bewegende zaagblad niet met de grond of met voorwerpen in aanraking komt (terugslaggevaar, breuk van het zaagblad!)

Pas het aantal slagen aan het te zagen materiaal aan.

Voorkom overmatige druk op het zaagblad (in het bijzonder bij lange zaagbladen).

Schakel direct de machine uit wanneer het zaagblad vast komt te zitten. Maak de zaagvoeg met een daarvoor geschikt gereedschap iets wijder en haal de machine uit de opening.

Schakel de machine na voltooiing van de zaagsnede uit. De machine mag pas uit de zaagvoeg worden gehaald en weggezet wanneer het zaagblad tot stilstand is gekomen (terugslaggevaar).

7.4 Pendelslag activeren en deactiveren

Pendelslag (14) voor bijzonder hoog zaagvermogen tegen de klok in draaien tot het activeren van de aanslag (pos. I) en met de klok mee tot het deactiveren van de aanslag (pos. 0) (zie afb. B pag. 2).

Invalzaagsnedes:

Invalzaagsnedes mogen alleen in zacht materiaal als hout of plastic worden uitgevoerd. Gebruik alleen korte zaagbladen.

Houd de machine met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Zie afbeelding B, pagina 2: De machine wordt aan de kant van de aanslag (2) tegen het werkstuk aangedrukt. Het zaagblad komt niet in aanraking met het werkstuk. Machine inschakelen. De hoek van de aanslag dient als draaipunt, waaromheen de machine langzaam wordt opgericht, terwijl het zaagblad in het werkstuk zaagt.

8. Onderhoud

De machine regelmatig via de achterste ventilatiesleuven met perslucht doorblazen.

De zaagblad-snelspaninrichting (3) regelmatig reinigen en met perslucht doorblazen. Niet oliën of invetten.

9. Toebehoren

Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en accessoires.

Zie bladzijde 4.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

A Omvangrijk zaagbladassortiment voor zeer uiteenlopende materialen en toepassingen
B Acculader: 8,0 Ah (6.25369), 5,5 Ah (625368), 5,2 Ah (6.25028)
C Accupacks: ASC 145 (6.27378), ASC 55 (6.27044)
D Koelsmeerstift voor het koelen van de zaagbladen bij het zagen van metaal.

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

NEDERLANDSnl

10. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Accupacks mogen niet met het huisvuil meege- geven worden! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar!

Accupacks niet in het water gooien!

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 22012/19/EU

inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting bij de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehouden.

U = spanning van het accupack

n_0 =slagfrequentie bij nullast s =slaglengte

T_1 =max. zaagdiepte hout

T_2 =max. zaagdiepte metaal (○ = buis)

m = gewicht (met het kleinste accupack)

Meetgegevens volgens de norm EN 62841.

Toegestane omgevingstemperatuur tijdens het gebruik: -20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C

--- Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

a_h, B =trillingsemissiewaarde (zagen van spaan-platen)

a_h, B =trillingsemissiewaarde (zagen van houten balken)

K_n, = onzekerheid (trilling)

Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
