| Produkttyp | Akku-Säbelsäge |
| Marke | Metabo |
| Modell | SSEP 18 LT BL |
| Stromversorgung | Li-Ionen-Akku 18 V |
| Kompatible Akkukapazität | Bis 8,0 Ah (z.B. 6.25369) |
| Gewicht (mit leichtem Akku) | ca. 2,5 kg |
| Variable Leerlaufdrehzahl | Ja, durch Druck auf den Schalter |
| Einstellbarer Pendelhub | Ja, aktivierbar/deaktivierbar |
| Verstellbarer Tiefenanschlag | Ja, zur Begrenzung der Schnitttiefe |
| Werkzeugloser Sägeblattwechsel | Ja, Schnellspannhebel |
| Arbeits-LED | Ja |
| Gerüsthaken | Ja (optional) |
| Akku-Kapazitätsanzeige | Ja, am Akku |
| Einschaltsperre | Ja, Sicherheitsschalter |
| Betriebstemperatur | −20 °C bis 50 °C |
| Lagertemperatur | 0 °C bis 30 °C |
| Schallpegel | Kann 80 dB(A) überschreiten – Gehörschutz tragen |
| Vibrationswerte | Entsprechend EN 62841 |
| Wartung | Mit Druckluft reinigen, nicht ölen oder fetten |
| Bestimmungsgemäße Verwendung | Holz, Metalle, Kunststoffe, Hartgummi, Schichtstoff |
| Kompatibles Zubehör | Sägeblätter, Ladegeräte ASC 145/55, Li-Power-Akkus |
| Garantie | Eingeschränkt für Anwendungen mit hohem Verschleiß (z.B. Paletten) |
Häufig gestellte Fragen - SSEP 18 LT BL METABO
Benutzerfragen zu SSEP 18 LT BL METABO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch SSEP 18 LT BL - METABO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SSEP 18 LT BL von der Marke METABO.
BEDIENUNGSANLEITUNG SSEP 18 LT BL METABO
de Originalbetriebsanleitung 5
en Original instructions 9
fr Notice originale 13
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

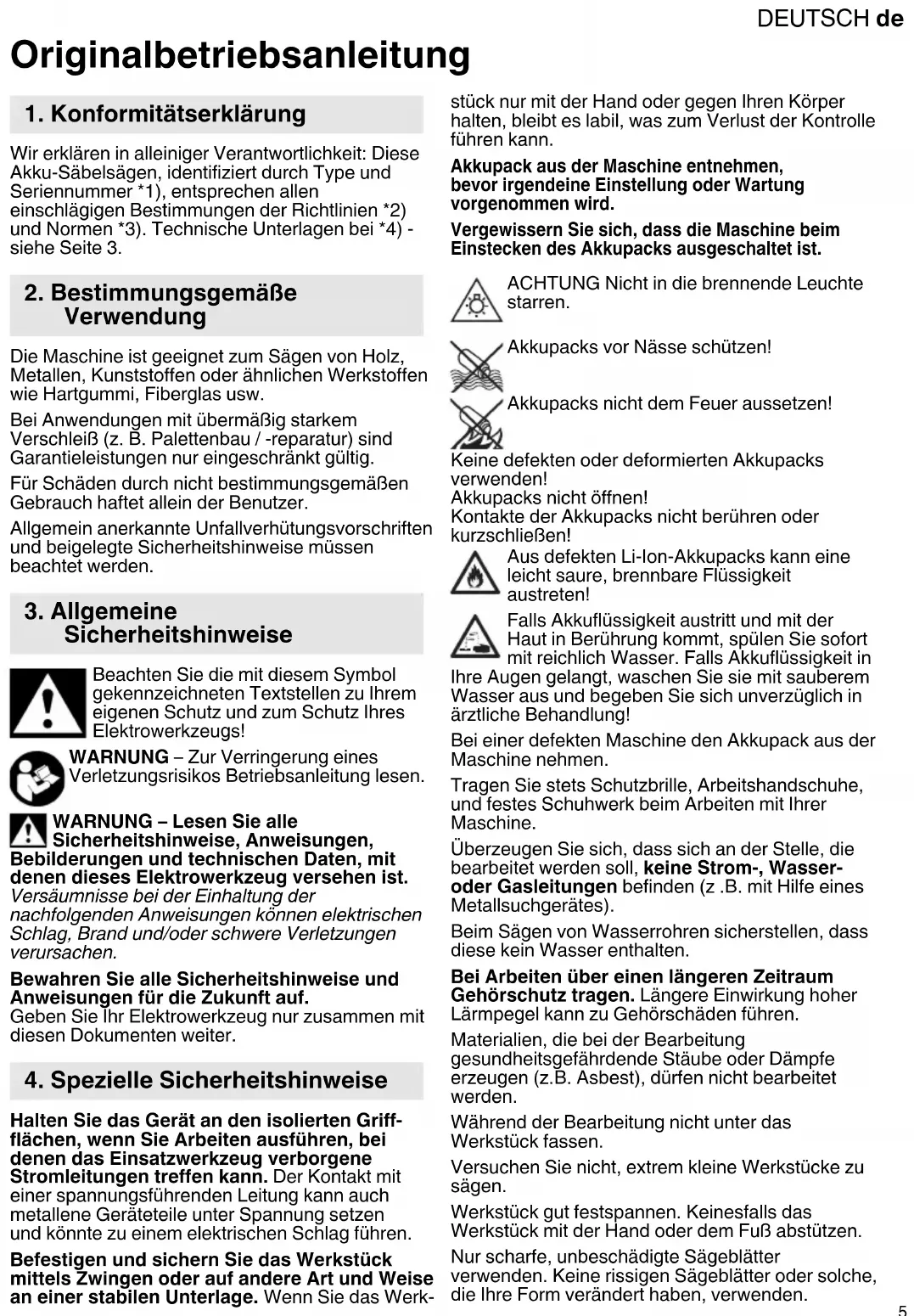

Originalbetriebsanleitung
1. Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Säbelsägen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.
2. Bestimmungsgemäße Verwendung
Die Maschine ist geeignet zum Sägen von Holz, Metallen, Kunststoffen oder ähnlichen Werkstoffen wie Hartgummi, Fiberglas usw.
Bei Anwendungen mit übermäßig starkem Verschleiß (z. B. Palettenbau / -reparatur) sind Garantieleistungen nur eingeschränkt gültig.
Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.
3. Allgemeine Sicherheitshinweise
Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.
WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.
4. Spezielle Sicherheitshinweise
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und könnte zu einem elektrischen Schlag führen.
Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.
Akkupack aus der Maschine entnehmen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.
Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.
ACHTUNG Nicht in die brennende Leuchte starren.
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Keine defekten oder deformierten Akkupacks verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder kurzschließen!
Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!
Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in
Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!
Bei einer defekten Maschine den Akkupack aus der Maschine nehmen.
Tragen Sie stets Schutzbrille, Arbeitshandschuhe, und festes Schuhwerk beim Arbeiten mit Ihrer Maschine.
Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z .B. mit Hilfe eines Metallsuchgerätes).
Beim Sägen von Wasserrohren sicherstellen, dass diese kein Wasser enthalten.
Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen.
Materialien, die bei der Bearbeitung gesundheitsgefährdende Stäube oder Dämpfe erzeugen (z.B. Asbest), dürfen nicht bearbeitet werden.
Während der Bearbeitung nicht unter das Werkstück fassen.
Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
Werkstück gut festspannen. Keinesfalls das Werkstück mit der Hand oder dem Fuß abstützen.
Nur scharfe, unbeschädigte Sägeblätter verwenden. Keine rissigen Sägeblätter oder solche, die Ihre Form verändert haben, verwenden.
DEUTSCHde
Beim Sägen muss der Anschlag auf dem Werkstück sicher aufliegen.
Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.
Verletzungsgefahr durch scharfes Sägeblatt.
Nicht an das sich bewegende Sägeblatt fassen! Späne und Ähnliches nur bei Stillstand der Maschine entfernen.
Bei Nichtbenutzung den Akkupack aus der Maschine entnehmen.
Staubbelastung reduzieren:
WARNUNG - Einige Stäube, die durch
Sandpapierschleifen, Sägen, Schleifen,
Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:
- Blei aus bleihaltigem Anstrich,
- mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
- Arsen und Chrom aus chemisch behandeltem Holz.
Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.
Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.
Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).
Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.
Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.
Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:
- die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,
- eine Absauganlage und/oder einen Luftreiniger einsetzen,
- den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
- Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.
Transport von Li-Ion-Akkupacks:
Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).
5. Überblick
Siehe Seite 2.
1 Drücker zum Einstellen des Anschlags
2 Anschlag
3 Sägeblatt-Spanneinrichtung
4 LED-Arbeitslicht
5 Hebel der Sägeblatt-Spanneinrichtung
6 Vorderer Handgriff
7 Einschalt-Sperrknopf
8 Schalterdrücker
9 Hinterer Handgriff
10 Akkupack-Entriegelung
11 Akkupack**
12 Taste der Kapazitätsanzeige*
13 Kapazitäts- und Signalanzeige*
14 Pendelhub
15 Gerüsthaken*
* Variantenabhängig
**Evtl. nicht im Lieferumfang enthalten
6. Montage, Inbetriebnahme, Einstellen
Akkupack aus der Maschine entnehmen, bevor irgendeine Einstellung oder Wartung enommen wird.
Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.
6.1 Akkupack
Vor der Benutzung den Akkupack (11) aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder auf.
Li-Ion-Akkupacks „Li-Power“ haben eine Kapazitäts- und Signalanzeige (13):
- Taste (12) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
- Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.
Entnehmen:
Taste zur Akkupack-Entriegelung (10) drücken und Akkupack (11) nach vorne herausziehen.
Einsetzen:
Akkupack (11) bis zum Einrasten aufschieben.
6.2 Sägeblatt einsetzen, entnehmen (siehe Abb. A S. 2)
Berühren Sie nicht unmittelbar nach der Arbeit das Sägeblatt, da dieses äußerst heiß sein
kann und Hautverbrennungen verursachen kann.
1 Hebel (5) der Sägeblatt-Spanneinrichtung nach oben ziehen und halten.
2 Sägeblatt bis zum Anschlag einsetzen bzw. entnehmen.
3 Hebel (5) loslassen.
4 Sägeblatt auf sicheren Sitz prüfen. Siehe Bilderreihe A
6.3 Anschlag einstellen
Durch Verschieben des Anschlags (2) kann die Schnitttiefe begrenzt werden (z. B. beim Sägen vor einer Wand). Der Anschlag ist herausnehmbar.
Das Gerät nicht ohne Anschlag (2) benutzen.
Den Anschlag (2) gelegentlich verschieben, um ein gleichmäßiges Abnutzen des Sägeblattes zu erreichen.
-
Knopf (1) drücken und halten und den Anschlag (2) in die gewünschte Position verschieben.
-
Knopf (1) loslassen und ggf den Anschlag (2) verschieben bis der Hebel wieder einrastet.
Den Anschlag (2) auf sichere Befestigung prüfen. Er muss eingerastet sein.
7. Benutzung
7.1 Ein- und Ausschalten, Hubzahl Einschaltspere (7):
Schalterdrücker (8) gesperrt.
Schalterdrücker (8) entriegelt.
Einschalten, Drehzahl: Schalterdrücker (8) drücken. Die Hubzahl kann am Schalterdrücker durch Eindrücken verändert werden.
Ausschalten: Schalterdrücker (8) loslassen.
7.2 Stufenlose Hubzahlregulierung
Die Hubzahl lässt sich durch unterschiedlich starkes Eindrücken des Schalterdrückers (9) stufenlos verändern und so dem Material und den Arbeitsbedingungen anpassen.
7.3 Arbeitshinweise
Sägen:
Ein auf das zu sägende Material abgestimmtes Sägeblatt verwenden.
Die Maschine mit dem Anschlag (2) gegen das Werkstück andrücken. Die Maschine einschalten, erst dann das Sägeblatt gegen das Werkstück führen.
Mit dem sich bewegenden Sägeblatt keine Gegenstände oder den Erdboden berühren (Rückschlaggefahr, Bruch des Sägeblattes!)
Die Hubzahl dem zu sägenden Material anpassen.
Übermäßigen Druck auf das Sägeblatt (insbesondere bei langen Sägeblättern) vermeiden.
Beim Verklemmen des Sägeblattes sofort die Maschine ausschalten. Sägespalt mit einem geeigneten Werkzeug etwas spreizen und Maschine entnehmen.
Nach Beendigung des Sägeschnittes, die Maschine abschalten und erst aus dem Sägespalt entnehmen und ablegen, wenn das Sägeblatt zum Stillstand gekommen ist (Rückschlaggefahr).
7.4 Pendelhub aktivieren und deaktivieren
Pendelhub (14) für besonders hohe Schnittleistung durch Drehen gegen den Uhrzeigersinn bis zum Anschlag aktivieren (Pos. I) und im Uhrzeigersinn bis zum Anschlag (Pos. 0) deaktivieren (siehe Abb. B S. 2)
Tauchschnitte:
Tauchschnitte dürfen nur in weichen Materialien wie Holz, oder Plastik ausgeführt werden. Nur kurze Sägeblätter verwenden.
Die Maschine mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten.
Siehe Bilderreihe C, Seite 2: Die Maschine wird mit der Kante des Anschlags (2) gegen das Werkstück angedrückt. Das Sägeblatt berührt das Werkstück nicht. Maschine einschalten. Die Ecke des Anschlags dient als Drehpunkt, um den die Maschine langsam aufgerichtet wird, wobei das Sägeblatt in das Werkstück einschneidet.
8. Wartung
Die Maschine regelmäßig durch die hinteren Lüftungsschlitze mit Druckluft ausblasen.
Sägeblatt-Schnellspanneinrichtung (3) regelmäßig reinigen und mit Druckluft ausblasen. Nicht ölen oder fetten.
9. Zubehör
Verwenden Sie nur original Metabo- oder CAS-(Cordless Alliance System) Akkupacks und Zubehör.
Siehe Seite 4.
Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.
A Umfangreiches Sägeblattsortiment für verschiedenste Materialien und Anwendungsfälle
B Ladegerät: ASC 145 (6.27378), ASC 55 (6.27044)
C Akkupacks: 8,0 Ah (6.25369), 5,5 Ah (625368), 5,2 Ah (6.25028)
D Kühlschmierstift zum Kühlen der Sägeblätter beim Sägen von Metallen.
Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.
DEUTSCHde
10. Reparatur
Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt en!
Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com herunterladen.
11. Umweltschutz
Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.
Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.
Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!
Akkupacks nicht ins Wasser werfen.
Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).
12. Technische Daten
Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts vorbehalten.
U = Spannung des Akkupacks
n_0 =Hubzahl bei Leerlauf
s = Hublänge
T_1 =max. Schnittiefe Holz
T_2 =max. Schnittiefe Metall
( = Rohr)
m = Gewicht (mit kleinstem Akkupack)
Messwerte ermittelt gemäß EN 62841.
Erlaubte Umgebungstemperatur beim Betrieb:
-20 °C bis 50 °C (eingeschränkte Leistung bei
Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C
--- Gleichstrom
Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).
Emissionswerte
Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.
Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:
a_h, B =Schwingungsemissionswert (Sägen von Spannplatten)
a_h, WB =Schwingungsemissionswert (Sägen von Holzbalken)
K_n, =Unsicherheit (Schwingung)
Typische A-bewertete Schallpegel:
L_pA =Schalldruckpegel
L_WA =Schallleistungspegel
K_pA, K_WA = Unsicherheit
Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.
Gehörschutz tragen!
